ЦЕПИ, ЗАЩИЩАЕМЫЕ ПРЕДОХРАНИТЕЛЯМИ
Предохранители ВАЗ 2105 несут ответственность за потребителей электрической энергии и их цепи, причем у всех они разные. Если взглянуть на открытый блок предохранителей сверху со стороны передней части, то в первом ряду расположены реле.
Они отвечают (идём слева и направо) за работу следующего оборудования:
- Включает обогреватель заднего стекла;
- Моторчики омывателей и очистителей фар;
- Подключение звукового сигнала, в некоторых блоках может стоять перемычка;
- В этом месте ставится перемычка для возможности включения электродвигателя вентилятора системы охлаждения;
- Освещение дальним светом;
- Включение ближнего освещения.
Если выходит из строя реле, то его можно заменить другим, так как некоторые из них однотипные. Это относится к «релюшкам» под номерами 1; 5 и 6. Для проверки работоспособности их достаточно переставить местами.
Электрические цепи, защищаемые плавкими предохранителями

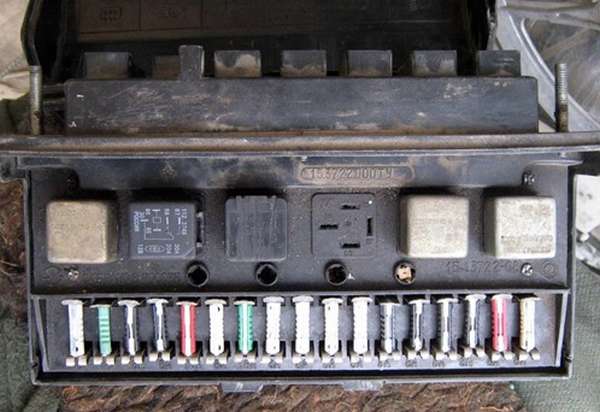

Если продолжать его рассматривать, то в нижнем ряду установлены предохранители.
Как видно из описания, постоянно в работе находятся 15 и 2 резервные предохранители. При проверке следует быть осторожным, так как постоянно подключены к бортовой сети цепи звукового сигнала, лампы торможения, розетка для переносной лампы, освещение в салоне, цепи аварийной сигнализации и освещения.
Замена стартера
Ключом «на 10» отворачиваем болт нижнего крепления теплозащитного щитка стартера (он расположен в труднодоступном месте)…
…и вынимаем его.
Снимаем шланг с заборника теплого воздуха и ключом «на 13» отворачиваем сначала одну гайку верх него крепления щитка,…
…затем вторую (гайка находится под воздухозаборником).
Снимаем щиток.
Ключом «на 13» откручиваем два верхних болта крепления стартера к картеру сцепления…
…и головкой «на 13» снизу автомобиля откручиваем нижний болт крепления.
Сдвинув стартер вперед, отсоединяем колодку от вывода тягового реле (для наглядности шланг системы охлаждения снят).
Ключом «на 13» откручиваем гайку крепления провода, соединяющего вывод тягового реле стартера с выводом «+» аккумуляторной батареи.
Достаем стартер вверх между приемной трубой и картером сцепления.
Новый стартер устанавливать необходимо в порядке, обратном снятию. Подсоединяя провода, убеждаемся в надежном креплении провода питания тягового реле, т.к. на установленном стартере соскочивший провод подсоединить очень трудно.



ПОЧЕМУ ВЫХОДЯТ ИЗ СТРОЯ ПРЕДОХРАНИТЕЛИ
Причин для этого может быть несколько. Начать нужно с банальных случаев, когда в цепь ставится меньший по току прибор. При включении, например, освещения, пусковой ток холодных нитей накала превышает рабочий, поэтому при исправных цепях предохранитель меньшего номинала просто перегорит.
Короткое замыкание в защищаемой цепи, это одна из самых опасных неисправностей электрооборудования. Если в цепи где произошло КЗ стоит предохранитель большего номинала, то вместо него может перегореть дорожка печатной платы монтажного блока. Если виновником перегорания предохранителя стало КЗ в цепи, то перед установкой нового защитного элемента, нужно постараться его устранить.
Для повышения надёжности, в систему электрооборудования автомобилей ВАЗ 2105, ВАЗ 21051 и ВАЗ 21053, был разработан и устанавливается блок предохранителей нового образца.

Реле зажигания ВАЗ 2107, 2105, 2104
В системе зажигания автомобилей ВАЗ 2107, 2105, 2104 установлено реле зажигания.

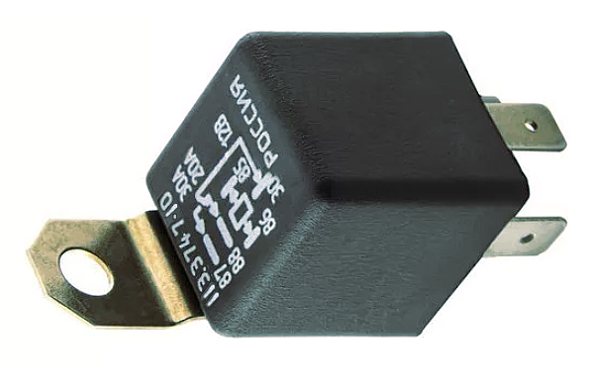

Реле зажигания автомобилей ВАЗ 2107, 2105, 2104
— Назначение реле зажигания
Реле зажигания предназначено для снижения силы тока протекающего через низковольтную часть системы зажигания. Тем самым предотвращается обгорание контактов замка зажигания и их преждевременный выход из строя.
Из-за этого реле зажигания еще называет разгрузочным реле.
— Где находится реле зажигания на автомобиле ВАЗ 2107, 2105, 2104?
Реле зажигания на автомобилях ВАЗ 2107, 2105, 2104 установлено под панелью приборов, рядом с замком зажигания, с которым оно соединено проводами.
— Как устроено реле зажигания?
Реле зажигания автомобилей ВАЗ 2107, 2105, 2104 электромагнитное. Представляет собой электромагнит (сердечник с обмоткой) и контакты, замыкающиеся при подаче на него напряжения. У реле четыре вывода. Вход реле — контакт «86», выход — «87», постоянно под напряжением «30», масса — «85». Сверху вся система закрыта корпусом. На корпусе имеется кронштейн (ушко) для крепежа.

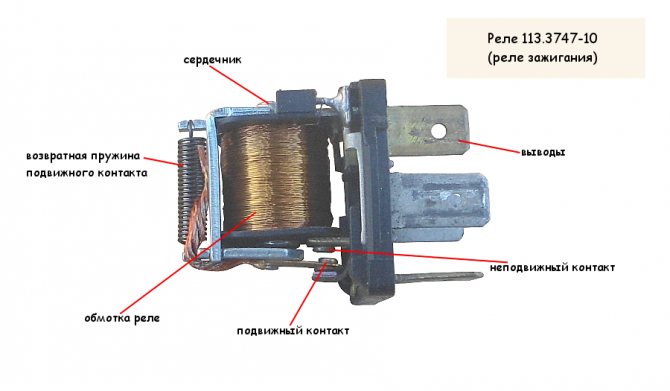

Реле 113.3747-10 (реле зажигания), устройство
— Как работает реле зажигания ВАЗ 2107, 2105, 2107?
При подаче напряжения с вывода «15/1» замка зажигания (повороте ключа) на вывод «86» реле, срабатывает его электромагнит, внутри замыкаются подвижный и неподвижный контакты, электрический ток начинает протекать через них с вывода «30» на вывод «87» и далее через монтажный блок на вывод «Б» («В») катушки зажигания (первичная обмотка). Катушка заряжается и становится готова к работе. В замкнутом состоянии контакты реле зажигания будет находится пока работает система зажигания (включено зажигание). Это реле продолжительного действия. После обесточивания контакты реле размыкаются.
Проще всего работу реле отследить по схеме системы зажигания.

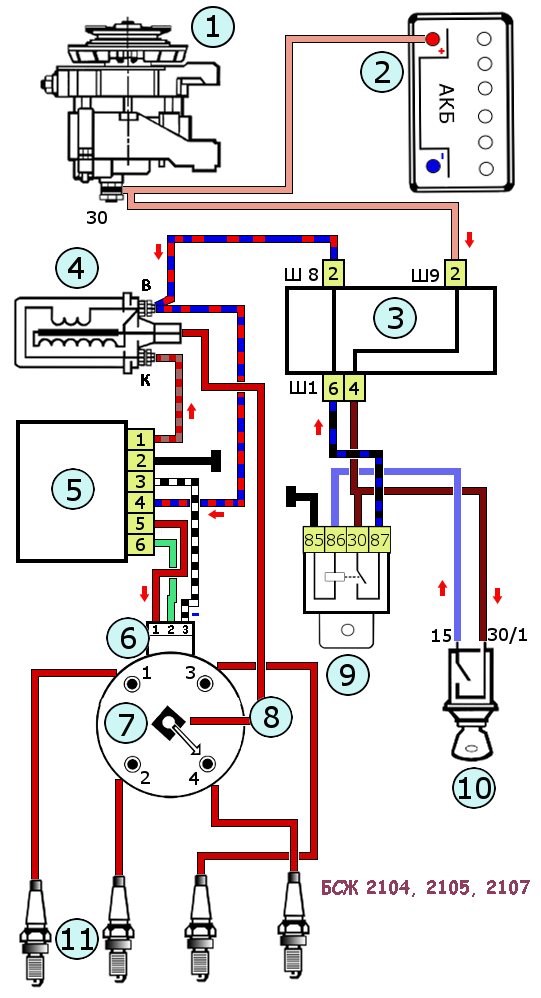

Схема бесконтактной системы зажигания ВАЗ 2105, 2107, 2104
— Неисправности реле зажигания
В результате короткого замыкания или скачков напряжения в бортовой цепи автомобиля обмотка реле может сгореть, либо подгорают его контакты. После чего двигатель автомобиля не возможно запустить (стартер крутит, но двигатель не запускается). Проверить исправность реле проще всего вставив вместо него аналогичное из монтажного блока.
В некоторых случаях можно попробовать реанимировать неисправное реле зачистив его контакты и выставив между ними зазор в 0,1 мм. Но если сгорела обмотка, то реле только под замену.
— Применяемость реле зажигания в системе зажигания ВАЗ 2107, 2105, 2104

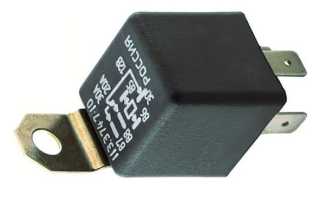

В системе зажигания карбюраторного двигателя автомобилей ВАЗ 2107, 2105, 2104 применяется реле зажигания 113.3747-10 с кронштейном крепления. Оно аналогично реле 113.3747 (без кронштейна).
Примечания и дополнения
Характеристики реле 113.3747-10
Номинальное напряжение — 12 В
Напряжение срабатывания — 8 В
Напряжение отпускания — 1,5-5,5 В
Ток нагрузки — 20 А
Сопротивление обмотки — 85±8,5 Ом
Twokarburators VK — Еще информация по теме в нашей группе ВКонтакте, на Фейсбук Twokarburators FS и в Одноклассниках — Twokarburators OK
Еще статьи по системе зажигания ВАЗ 2107, 2105, 2104
— Конденсатор в трамблере, зачем нужен?
— Зачем нужен помехоподавительный резистор в трамблере?
— Центробежный регулятор опережения зажигания трамблера ВАЗ 2107, 2105, 2104
— Вакуумный регулятор опережения зажигания в трамблере ВАЗ 2107, 2105, 2104
— Свеча А17ДВ, применяемость и характеристики
— Провода замка зажигания ВАЗ 2107
НЕСКОЛЬКО СЛОВ О НОВОМ ИЗДЕЛИИ
Модернизированный блок полностью совпадает со старым изделием по всем параметрам, схема монтажного блока ваз 2105 нового образца, ничем не отличается от предыдущих выпусков. Главное его отличие заключается в том, что стали применяться предохранители нового образца. На смену цилиндрическим изделиям, пришли ножевые предохранители. У них площадь контакта больше, поэтому повышается их надёжность во время эксплуатации. Они стандартные и применяются на многих современных автомобилях.
Монтажный блок нового образца (для ВАЗ 2105)
На рисунке показан новый блок, где отчётливо видны его отличия от старого изделия. Установка его производится на штатное место старого блока. Разъёмы с проводами подключаются в моторном отсеке с нижней части блока, а вторая часть будет устанавливаться из салона, в районе вещевого ящичка. Перепутать разъёмы невозможно, так как каждый из них снабжён своей цветовой меткой.
Предохранители нового типа для облегчения определения их номинала, маркируются в разные цвета. Так, например, изделия для тока силой 7,5 Ампер окрашиваются в коричневый цвет, красный был присвоен 10 Амперным, а синий цвет принадлежит изделиям с номинальным током 15 Ампер. Самые мощные по току изделия, будут жёлтого цвета. На «пятерках» и «семёрках» применяют изделия номиналом 10 и 20 Ампер.
В торговых сетях продаются монтажные блоки таких и «Авар». Они полностью взаимозаменяемые между собой и старыми изделиями. Стоимость их может быть в пределах от 1800 до 2000 рублей.

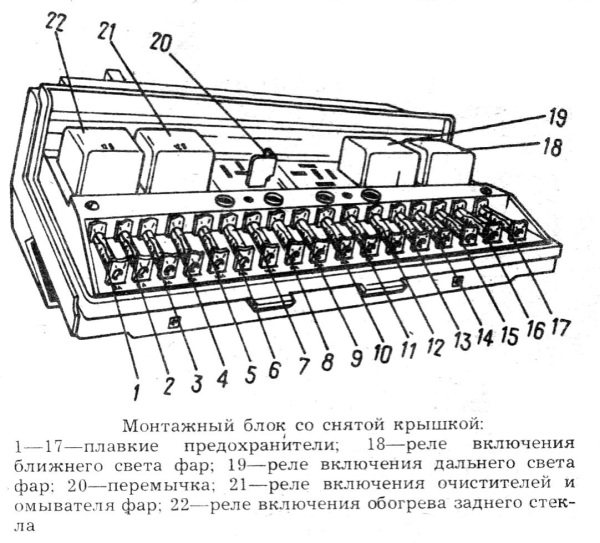

Блок старого образца
За исключением совсем древних и редких первых экземпляров, коммутационные блоки, называемые ещё чёрными ящиками, у ВАЗ 2105 монтировались снаружи моторного щитка справа, и через них проходила проводка из моторного отсека к узлам управления. Первоначально использовались цилиндрические предохранители, подобно первым ВАЗам, двух номиналов, 8А и 16А.
Все семнадцать плавких вставок стояли в ряд у передней стенки корпуса. Расположение и распределение нагрузок также походило на предшественников.
| Порядковый номер | Номинал, А | Подключённые цепи |
| 1 | 8 | Фонари на задний ход, печка, коммутация нагрева стекла |
| 2 | 8 | Насосы и на дворники |
| 3 | 8 | Резерв |
| 4 | 8 | Резерв |
| 5 | 16 | Нити подогрева стекла |
| 6 | 8 | Цепь прикуривателя и дополнительный разъём |
| 7 | 16 | Клаксон и электрический вентилятор охлаждения |
| 8 | 8 | Сигнализация поворотов и аварийная |
| 9 | 8 | Противотуманки и запуск генератора |
| 10 | 8 | Приборы, сигнализация щитка и поворотов |
| 11 | 8 | Цепь стоп сигнала, салонный свет |
| 12 | 8 | Дальний справа, очистка фар |
| 13 | 8 | Дальний слева, контроль дальнего |
| 14 | 8 | Габариты слева спереди и справа сзади, сигнализация габаритов, Подсветка госномера, свет моторного отсека |
| 15 | 8 | Габариты справа спереди и слева сзади, освещение щитка, прикуривателя и перчаточного ящика |
| 16 | 8 | Ближний справа, коммутация очистки фар |
| 17 | 8 | Ближний слева |
Крепление предохранителей устаревшего типа не отличалось надёжностью, что никак не компенсировалось простотой и наглядностью их замены. Поэтому вскоре конструкция была изменена.
Схема расположения предохранителей
Где что находится в блоке
Перед тем как приступить к смене предохранителей ВАЗ 21053, необходимо ознакомиться с расположением и предназначением каждого из них, включая реле. На схеме блока предохранители обозначается английской буквой F и имеют каждый свой номер:
- F1 — сила электротока в 10 А, обеспечивает безопасность электроцепи системы отопления, фары заднего хода и реле подключения;
- F2 — обеспечивает безопасность электроцепи дворников для стекла и фар;
- F3, F4 — используются как запасные предохранители;
- F5 — сила тока в 20 А, необходим для безопасной работы отопительного прибора для заднего стекла и реле подключения;
- F6 — 10 А, обеспечивает безопасность электроцепи часов и прикуривателя;
- F7 — 20 А, нужен для работы сигнала и прочих звуковых элементов;
- F8 — 10 А, обеспечивает защиту поворотных фар и аварийки;
- F9 — 7,5 А, защищает задние ПТФ;
- F10, F11 — обеспечивают безопасность работы ламп внутри салона и торможения, а также стояночной лампы и показателя нагрева жидкости в радиаторе;
- F12, F13, F14 — защищают включение и выключение фар дальнего освещения, их регулятор, а также лампу освещения номеров;
- F15 — обеспечивает безопасность работы ламп габаритных фонарей и определенных приборов внутри машины;
- F16, F17 — предназначены для защиты фар ближнего освещения и омывательного реле.
