На современных внедорожниках АВТОВАЗа применяются инжекторные силовые агрегаты. В случае выявления неисправности в электрооборудовании автомобиля следует в первую очередь проверить исправность предохранителей и реле. Далее покажем, где находится монтажный блок (блок предохранителей или черный ящик), а также расположение элементов внутри него.

Расшифровка обозначений предохранителей и замена блока на Chevrolet Niva

Описание верхней секции:

1. Моторчик заднего дворника, подача жидкости на переднее стекло, двигатель вентилятора печки.
2. Указатели поворотов, индикатор заднего хода, переключатели под рулем, приборная панель и лампочки индикации.
3. Дальний свет (левая фара), индикатор на приборной панели включения дальнего света.
4. Дальний свет (правая фара).
5. Ближний свет (левая фара).
6. Ближний свет (правая фара).
7. Габариты (левая сторона), освещение гос.номера, индикаторы на панели приборов включения габаритов.
8. Габариты (правая сторона), подсветка панели приборов.
9. Реле аварийного сигнала и кнопка включения, обогрев заднего стекла.
10. Стоп-сигналы, освещение салона, клаксон.

Все предохранители кроме первого имеют номинальный ток в 8А (ПР1 – 16А). Нижний ряд отвечает за следующее:

1. Хранение вставки по 8А
2. Аналогично предыдущему.
3. Противотуманные задние огни.
4. Прикуриватель.
5. Хранение вставки на 16А.
6. Аналогично на 8А.

Следующий БП отвечает за работу двигателя. Схема предохранителей на Нива 21213 предполагает 5 позиций, а ВАЗ 21214 с установленной системой АБС – 7 (за нее отвечают позиции 5-7). Схема без АБС выглядит следующим образом:

1. Пуск электромотора вентилятора справа (30А).
2. Аналогичная позиция для левой стороны.
3. Управление системой впрыска, форсунки впрыска, катушка зажигания, реле вентиляторов (15А).
4. Система снижения токсичной составляющей газов, датчик поставляемого в ДВС воздуха (15А).
5. Разъем для диагностики работы системы впрыска.

Чем отличается старая советская "Нива" от современного автомобиля? "Ладная механика. LADA 4×4"

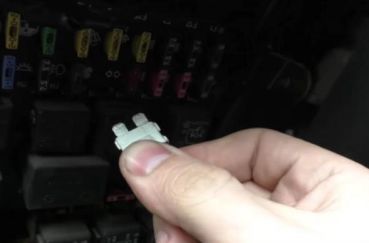

Блок предохранителей ваз нива старого и нового образца

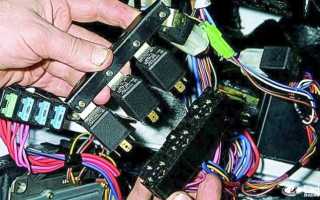

Предохранители и реле нива 21214 инжектор
Главное отличие схем старых и новых Нив заключено в способе подключения дополнительного монтажного блока, который находится внизу.Если в старых моделях с этой целью задействуется всего два предохранителя, то в обновленных их уже четыре.

В общих чертах разница между двумя блоками выглядит так:

Новый дополнительный блок	Старый дополнительный блок
№ предохранителя	Сила тока (ампер)	За что отвечает	№ предохранителя	Сила тока (ампер)	За что отвечает
11	8	Лампы поворотников, реле-прерыватель поворотников и аварийки	11	8	Резерв
12	8	Реле дневных фар, Лампы дневных фар	12	8	Резерв
13	8	Задние противотуманные огни, их реле	13	8	Противотуманные фары и их реле
14	16	Прикуриватель	14	16	Прикуриватель
15	16	Резерв	15	16	Резерв
16	8	Резерв	16	8	Резерв

Схема предохранителей ВАЗ Нива на инжектор

Нива с инжекторной подачей топлива на сегодняшний день практически полностью вытеснила карбюраторные модели семейства. С переходом к новой системе впрыскивания, производитель постарался максимально снизить неудобства для автовладельца и радикально не менять расположение монтажных блоков, а также наполнение их защитными элементами. Традиционно их два в салоне. Ещё один, в кузове, ответственен за управление мотором.

Блок предохранителей ВАЗ 21214 Нива с описанием

В салоне ВАЗ 21214 Нива с инжекторной подачей топлива присутствует два блока предохранителей. Один из них расположен в традиционном месте – слева от водительской руки и приборной панели. А вот второй находится снизу, у центрального тоннеля, со стороны пассажира. В обновленных моделях именно в этот блок поместили предохранители, ответственные за различные типы фар.
Оба блока соединены между собой. Общее число предохранителей в верхнем из них равно десяти, в то время как внизу их поместили шесть с учетом резервных.

№ предохранителя	Сила тока (ампер)	Электроцепь
F1	16	Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла
F2	8	Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателейповорота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
F3	8	Левый дальний свет, контрольная лампа включения дальнего света
F4	8	Правый дальний свет
F5	8	Левый ближний свет
F6	8	Правый ближний свет
F7	8	Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света
F8	8	Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией
F9	8	Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения
F10	8	Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях
F11/F12	8	Резерв
F13	8	Контакты реле противотуманного света в задних фонарях
F14	16	Прикуриватель
F15/F16	16/8	Резерв

В нижнем дополнительном монтажном блоке ВАЗ Нива можно найти такие элементы электрозащиты:

№ предохранителя	Сила тока (ампер)	За что отвечает
F11	8	Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F12	8	Реле дневных ходовых огней, лампы дневных ходовых огней
F13	8	Лампы и реле заднего противотуманного огня
F14	16	Прикуриватель
F15	16	Резерв
F16	8	Резерв

Помимо двух описанных блоков, в этом автомобиле можно найти также блок предохранителей, ответственных за систему управления силовой установкой. Он находится под панелью приборов с левой стороны кузова. Ориентир – диагностическая колодка. Всего тут поместили 4 элемента:

№ предохранителя	Сила тока (ампер)	Ответственная часть
F1	30	Контакты реле правого электровентилятора
F2	30	Контакты реле левого электровентилятора
F3	15	Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания
F4	15	Элементы обогрева управляющего и диагностического датчиков кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Схема предохранителей ВАЗ 21213 Нива

Заметной разницы в схемах с инжектором по сравнению с ВАЗ 21214 не наблюдается.

Схема предохранителей ВАЗ 2131 Нива

Как и ВАЗ 21214, модель 2131 оснащена двумя монтажными блоками для предохранителей, отвечающих за большинство электроцепей. Один дополнительный блок также оснащен элементами, призванными защитить цепи системы управления мотором.

Где находятся блок предохранителей и реле Нивы Шевроле

Предохранители и реле ваз 2106

Расположение вставок у машин с 2011 по 2021 годы не менялось.

Для получения доступа к основному блоку следует поковырять панель приборов в районе педального узла. Под приборной доской, слева от рулевого колеса. Чтобы добраться до щитка под приборкой следует крестовой отверткой снять пластиковый кожух, где и будет панель.

Подробное расположение с описанием есть на фото ниже.

Предохранители Нива Шевроле с описанием

Основные элементы автомобиля можно разделить на две группы по месту расположения. Следовательно, и назначение у них будет разное.

На фото изображена панель плавких вставок, актуальная для моделей, произведенных после 2009 года.Для удобства расшифровку лучше привести в форме таблицы.

Номер	Описание цепей
F1	Освещение гос номера, габаритные огни по левому борту автомобиля.
F2-4	Основное освещение – ближний, дальний и противотуманки по левой стороне машины. В некоторых комплектациях предохранитель № 4 представляет собой запасное гнездо.
F5	Основное защитное реле стеклоподъемников
F6	Питание прикуривателя. Некоторые автомобилисты подключают сюда силовые жилы вместо нити накаливания.
F7	Реле подключения клаксона.
F8	Подогрев стекла кормовой части и зеркал заднего вида.
F9	Переключатель подсветки салона, освещение бардачка, привод и электрика дворников. Отдельный вывод компрессора системы омывания ветрового стекла.
F10	Стандартный модуль управления электропакетом и блокировкой дверей, либо запасной
F11-14	Наружное освещение автомобиля. Ближний и дальний свет головной оптики, противотуманки, габаритные огни. Предохранители отвечают за правую сторону транспортного средства.
F15	Стандартная система управления приводами зеркал заднего вида. Предохранитель тенна подогрева сидений. В минимальной комплектации вставка не задействована.
F16	Прерыватели аварийки и реле поворотов
F17	Подсветка салона, частично индикация панели приборов, контролька положения сигнализации, тормозные сигналы, колодка дополнительного стопа.
F18	Силовой вентилятор системы отопления
F19	Головное реле стартера, подсветка и индикация панели приборов, система реле поворотников в режиме поворота.
F20	Лампы противотуманок задней части автомобиля, иммобилайзер и зуммер включения противоугонки.

Подключение автомагнитолы и спидометра происходит отдельно от основных предохранителей. Аналогично устроены и приводы форсунок, компрессора кондиционера. В зависимости от комплектации и года выпуска, перечисленные узлы могут подключаться по другой схеме.

Также в панели ВАЗ 2123 есть запасные предохранители, расположенные в отдельных гнездах.

Дополнительный блок предохранителей

Здесь основную часть представляют реле, но и предохранители есть. Плавкие вставки имеют маркировки и зоны ответственности:

• №2 – высокомощный предохранитель, отвечающий за защиту силовых магистралей электроцепи правого вентилятора радиатора и группу дополнительного реле;
• №3 – предохранительная вставка бензонасоса, расположенного в баке;
• №4 – элемент отвечает за питание цепи контроллера автомобиля;
• №9 – предохранитель правого вентилятора радиатора;
• №10 – вставка, защищающая силовые магистрали и цепи, включаемые главным реле.

Реле Нива Шевроле

Представлено два места сосредоточения защитных вставок электроцепей. Расшифровка узлов автоматического включения цепей выглядит следующим образом.

Основной монтажный блок.

Обозначение в схеме	Расшифровка обслуживаемой цепи и оборудования
К1	Преимущественно не применяется, но в некоторых комплектациях может быть подключено.
К2	Система очистки лобового окна, реле питает электромотор.
К3	Прерыватель указателей поворотников в рабочем положении
К4	Модуль блока фар – включение ближнего света
К5	Защитный переключатель включения и питания дальнего света головной оптики
К6	Дополнительное реле ответственное за работу нескольких узлов одновременно. Обычно сюда подключают подогрев стекла кормовой части привод вентилятора системы отопления, омыватели лобового стекла и заднего окна.
К7	В отдельных комплектациях выступает в роли предохранителя нагревательного элемента двери грузового отсека.
К8	Не используется

Также в конструкции автомобиля предусмотрена выносная панель релюшек:

• К1/2 – штатные противотуманки (при наличии);
• К3 – включение системы подогрева сидений;
• К4 – защита клаксона;
• К5 – стандартное включение цепи стартера.

Отдельно следует рассмотреть блок системы управления двигателем:

• К1 – дополнительное реле;
• К5-6 – вставки вентиляторов головного радиатора для левой и правой стороны соответственно;
• К7 – питание цепи топливного насоса;
• К8 – главное реле автомобиля.

Блок предохранителей в Нива Шевроле

В автомобилях ВАЗ используется два основных типа реле поворотов:

• Классические электромагнитно-тепловые реле;
• Современные электронные реле.

В основу работы этих реле заложены различные физические принципы, о которых будет более подробно сказано ниже. Здесь же скажем о применимости и особенностях установки реле разных типов.

Электромагнитно-тепловые реле поворотов устанавливались на ранних моделях ВАЗ «Классика»: 2101, 2102 и 2103. Выпускалось и все еще выпускается несколько моделей этого типа реле, сегодня наибольшее применение находят реле серии РС: РС491М, РС491Б, РС57, РС950 и другие. Эти реле из-за их внешнего исполнения часто называют «бочкой».

Электронные реле стали устанавливаться на автомобили ВАЗ, начиная с модели 2104, и на сегодняшний день этим типом реле оснащаются все актуальные модели Lada. Выпускается довольно много моделей электронных реле, наибольшее применение находят реле поворотов 23.3747, 231.3747, 494.3747, 6422.3747 (все устанавливаются на модели 2104 – 2107), 26.3747, 49.3777, 491.3747, 495.3747 и 712.

Также сегодня выпускаются электронные реле поворотов для автомобилей ВАЗ-2101 – 2103, которые можно без переделок установить взамен штатных электромагнитно-тепловых. Наибольшее распространение получило реле типа 71.3777, однако в «Копейках» могут использоваться и некоторые описанные выше модели реле.

Место установки реле поворотов зависит от модели автомобиля. Так, на «Жигулях» 2101 – 2106 реле монтируется непосредственно под передней приборной панелью (там же в некоторых моделях устанавливается и реле зажигания), поэтому оно хорошо защищено, а его щелчки отчетливо слышны в любых условиях. В более поздних моделях реле поворотов «перекочевало» в монтажный блок реле и предохранителей. О местоположении реле нужно знать, так как это может значительно облегчить его замену в случае поломки.

Номер	мощность A	Назначение предохранителя
Блок предохранителей расположенных под панелью управления
1	16	Вентилятор отопителя — электродвигатель Очиститель фар и электродвигатель очистителя фар при всех положениях щеток, за исключением исходного Обогрев заднего стекла — реле включения (обмотка) Очиститель и омыватель заднего стекла Омыватель ветрового стекла
2	8	Указатель поворота, реле прерыватель указателя поворота и аварийной сигнализации — режим указателя поворота Фонари заднего хода Очиститель ветрового стекла (моторедуктор и реле) Генератор — обмотка возбуждения Контрольные лампы: уровень тормозной жидкости, давление масла, воздушная заслонка карбюратора, стояночный тормоз Указатель температуры охлаждающей жидкости Указатель уровня топлива, контрольная лампа резерва Вольтметр
3	8	Дальний свет — левая фара, контрольная лампа панели управления
4	8	Дальний свет — правая фара
5	8	Ближний свет — левая фара
6	8	Ближний свет — правая фара
7	8
8	8	Габаритные огни: правый передний и левый задний Подсветка: панель приборов, прикуриватель, выключатели и переключатели салона
9	16	Указатель поворотов и реле прерыватель аварийной сигнализации Контрольная лампа аварийной сигнализации Обогрев заднего стекла: нагревающий элемент и реле включения (контакты)
10	16	Звуковой сигнал Штепсельная розетка Освещение салона Стоп-сигнал — задние фонари
12 (13)	8	Противотуманные фонари — задние
16 (15)	16	Прикуриватель
Для ВАЗ-21214 предохранители системы впрыска находятся в отдельном блоке с левой стороны под панелью приборов.
1	30	Вентиляторы охлаждения
2	15	Электробензонасос
3	15	Блок управления
4	15	Главное реле системы впрыска

Надеемся что эта информация вам пригодилась, если вы столкнулись с проблемами в электрооборудовании НИВЫ. Будем рады вас видеть в клубе владельцев НИВЫ на нашем форуме.

Любой автомобиль оборудован блоками предохранителей (БП), которые отвечают за безопасность электрических цепей. Их расположение отличается не только в зависимости от марки автомобиля. Даже в близких по годам выпуска моделях одного производителя могут размещаться по разной схеме. Однако в некоторых случаях расположение может совпадать полностью.

Основной БП в этих моделях разметили под нижней кромкой защиты панели приборов. Дополнительные предохранители в Ниве 21214 для инжектора находится левее. Этот блок отвечает за контроль впрыском топлива. Там же находятся реле контроля работы дворниками и набор, отвечающий за систему управления движением.

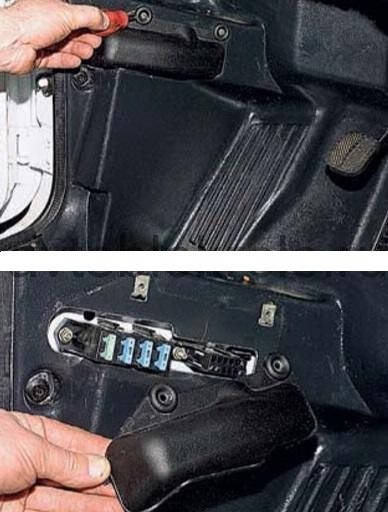

Еще один блок предохранителей установлен в кузове слева от основного. Они отвечают за систему охлаждения и за то как работает мотор. Также присутствует разъем для диагностики. Реле, контролирующее стартер находится либо рядом с основным БП, либо под капотом рядом с емкостью для тормозной жидкости.

Автовладельцы хорошо знают, что блок предохранителей ВАЗ 21214, 21213 (Нивы) — это важнейшая деталь, требующая детального изучения. Знание электрической схемы позволяет избежать многих проблем и провести своевременную диагностику поломок. Поскольку семейство существует не одно десятилетие, оно успело пережить ряд радикальных изменений — переход с карбюраторных на инжекторные двигатели, например. Это не повлекло за собой радикального изменения расположения и наполнения монтажных блоков, которых два в салоне и один под капотом.

Новый дополнительный блок

Старый дополнительный блок

Сила тока (ампер)

За что отвечает

Сила тока (ампер)

За что отвечает

Лампы поворотников, реле-прерыватель поворотников и аварийки

Реле дневных фар, Лампы дневных фар

Задние противотуманные огни, их реле

Противотуманные фары и их реле

Нива с инжекторной подачей топлива на сегодняшний день практически полностью вытеснила карбюраторные модели семейства. С переходом к новой системе впрыскивания, производитель постарался максимально снизить неудобства для автовладельца и радикально не менять расположение монтажных блоков, а также наполнение их защитными элементами. Традиционно их два в салоне. Ещё один, в кузове, ответственен за управление мотором.

На современных внедорожниках АвтоВАЗа применяются инжекторные силовые агрегаты. В случае выявления неисправности в электрооборудовании автомобиля следует в первую очередь проверить исправность предохранителей и реле. Далее покажем, где находится монтажный блок (блок предохранителей или черный ящик), а также расположение элементов внутри него.

1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем.

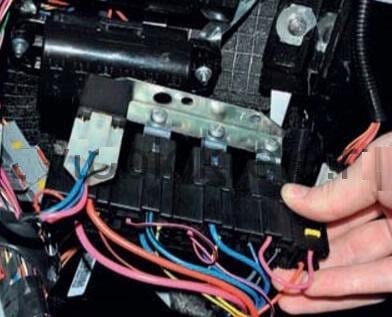

Четвертый блок реле находится над педалью газа.

№1	Реле задних противотуманных фонарей
№2	Реле подогрева заднего стекла
№3	Реле ближнего света фар
№4	Реле дальнего света фар

Главное отличие схем старых и новых Нив заключено в способе подключения дополнительного монтажного блока, который находится внизу.

Новый дополнительный блок			Старый дополнительный блок
№ предохранителя	Сила тока (ампер)	За что отвечает	№ предохранителя	Сила тока (ампер)	За что отвечает
11	8	Лампы поворотников, реле-прерыватель поворотников и аварийки	11	8	Резерв
12	8	Реле дневных фар, Лампы дневных фар	12	8	Резерв
13	8	Задние противотуманные огни, их реле	13	8	Противотуманные фары и их реле
14	16	Прикуриватель	14	16	Прикуриватель
15	16	Резерв	15	16	Резерв
16	8	Резерв	16	8	Резерв

А еще интересно: Нива шевроле установка кондиционера — Автожурнал MyDucato
1. Передние фонари.2. Боковые указатели поворота.3. Электродвигатель омывателя ветрового стекла.4. Электродвигатель омывателя фар*.5. Коммутатор.6. Аккумуляторная батарея.7. Стартер ВАЗ-21213.8. Генератор.9. Фары.10. Моторедукторы очистителей фар*.11. Звуковой сигнал.12. Свечи зажигания.13. Концевой выключатель карбюратора.14.

Электромагнитный клапан карбюратора.15. Катушка зажигания.16. Моторедуктор очистителя ветрового стекла.17. Блок управления электромагнитным клапаном карбюратора.18. Датчик-распределитель зажигания.19. Датчик указателя температуры охлаждающей жидкости.20. Датчик указателя недостаточного давления масла.21.

Штепсельная розетка переносной лампы**.22. Датчик сигнализатора недостаточного уровня тормозной жидкости.23. Реле-прерыватель очистителя ветрового стекла.24. Реле включения ламп заднего противотуманного света***.25. Реле включения элемента обогрева заднего стекла.26. Реле включения очистителей и омывателя фар*.27.

Реле включения ближнего света фар.28. Реле включения дальнего света фар.30. Реле включения стартера.31. Реле-прерыватель аварийной сигнализации и указателей поворота.32. Электродвигатель отопителя.33. Добавочный резистор электродвигателя отопителя.34. Лампы подсветки рычагов управления отопителем.35.

Выключатель ламп наружного освещения.36. Основной блок предохранителей.37. Дополнительный блок предохранителей.38. Выключатель фонаря заднего хода.39. Выключатель стоп-сигнала.40. Регулятор ламп освещения приборов.41. Выключатель зажигания.42. Трехрычажный переключатель.43. Выключатель аварийной сигнализации.44.

Выключатель очистителей и омывателей фар.45. Переключатель электродвигателя отопителя.46. Выключатель элемента обогрева заднего стекла.47. Выключатель ламп заднего противотуманного света.48. Выключатели плафонов, расположенные в стойках дверей.49. Плафоны освещения салона.50. Прикуриватель ВАЗ-21213.51.

Выключатель лампы сигнализатора прикрытия воздушной заслонки карбюратора.52. Лампа сигнализатора прикрытия воздушной заслонки карбюратора.53. Выключатель лампы сигнализатора включения блокировки дифференциала.54. Выключатель лампы сигнализатора включения стояночного тормоза.55. Датчик указателя уровня и резерва топлива.56.

Комбинация приборов.57. Электродвигатель омывателя заднего стекла.58. Задние фонари.59. Колодка для подключения дополнительных стоп-сигналов.60. Колодки для подключения боковых указателей габарита.61. Колодки для подключения к элементу обогрева заднего стекла.62. Фонари освещения номерного знака.63. Моторедуктор очистителя заднего стекла.

23 декабрь 2015 LadaOnline 617 687 На современных внедорожниках АвтоВАЗа применяются инжекторные силовые агрегаты. В случае выявления неисправности в электрооборудовании автомобиля следует в первую очередь проверить исправность предохранителей и реле. Далее покажем, где находится монтажный блок (блок предохранителей или черный ящик), а также расположение элементов внутри него.

Расположение блоков предохранителей и реле Нива 4х4

Основная часть предохранителей располагаются в салоне Нивы под панелью слева от рулевой колонки. Всего 4 блока:

1 — блок предохранителей системы управления двигателем; 2 — реле стеклоочистителя ветрового стекла; 3 — блоки предохранителей; 4 — блок реле системы управления двигателем. Четвертый блок реле находится над педалью газа.

Основной и дополнительный блоки предохранителей

Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Маркировка слева направо:

F1 (16А)	Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла
F2 (8А)	Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов(указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
F3 (8А)	Левая фара (дальний свет), контрольная лампа включения дальнего света
F4 (8А)	Правая фара (дальний свет)
F5 (8А)	Левая фара (ближний свет)
F6 (8А)	Правая фара (ближний свет)
F7 (8А)	Лампы габаритного света в левом переднем и левом заднемфонарях, фонари освещения номерного знака, контрольнаялампа включения габаритного света

• F8 (8А)
• Лампы габаритного света в правом переднем и правомзаднем фонарях, лампы подсветки комбинации приборов,прикуривателя, выключателей, блока управления отоплением
• и вентиляцией
• F9 (8А)
• Выключатель аварийной сигнализации, реле-прерыватель(в режиме аварийной сигнализации), контакты реле обогрева
• стекла двери багажного отделения
• F10 (8А)
• Звуковой сигнал, плафоны освещения салона, лампысигналов торможения в задних фонарях
• F11, F12 (8А)
• Резерв
• F13 (8А)
• Контакты реле противотуманного света в задних фонарях
• F14 (16A)
• Прикуриватель
• F15 (16A), F16 (8A)
• Резерв
• Дополнительный блок:

F11 (8А)	Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F12 (8А)	Реле дневных ходовых огней, лампы дневных ходовых огней
F13 (8А)	Лампы и реле заднего противотуманного огня
F14 (16А)	Прикуриватель
F15 (16А)	Резервный
F16 (8А)	Резервный

Самостоятельная диагностика световых приборов автомобиля

Схема электрооборудования lada 4×4 (ваз 21213, 21214)

Есть несколько ситуаций, при которых можно определить, что оптика нуждается в диагностике:

1. Повороты не мигают, но горят. Такая неисправность свидетельствует о выходе из строя именно реле, в частности, речь идет о его электромагнитной составляющей. Сам электромагнит мог замкнуться в одном из положений, в результате чего он не может вернуться в начальное состояние.
2. Поворотные огни мигают очень быстро либо очень медленно. В таком случае проблема может крыться не только в реле. В некоторых случаях неисправность такого рода проявляется тогда, когда водитель использует не соответствующие источники освещения. Так что при покупке новых лампочек нужно удостовериться в том, что они соответствуют номиналу, установленному заводом-производителем авто.
3. Оптика не работает вовсе. То есть лампочки поворотных огней не мерцают, на приборке соответствующие индикаторы также не горят. Помимо этого, нет характерных щелчков, которые появляются при включении поворотных огней. При таких симптомах причин проблемы может быть множество, подробнее об их диагностике мы расскажем ниже (автор видео — канал Steel Horse).

Что касается диагностики, то она выполняется в несколько этапов:

1. В первую очередь нужно удостовериться в том, что на приборке работают все датчики и индикаторы. Если они не функционируют, то нужно произвести диагностику предохранительных устройств.
2. Если все приборы работают в нормальном режиме, то далее нужно включить кнопку световой сигнализации и произвести диагностику всех источников освещения в фарах. То есть проверьте передние, задние, а также боковые (если имеются) фонари.
3. В том случае, если сигналка при активации не функционирует, то нужно проверить работоспособность реле, а также проверить питание на выводах. Чтобы сделать это, демонтируйте реле из посадочного места, а затем, используя контрольную лампочку, один ее контакт подключите к месту монтажа (к плюсу), а другой — к кузову авто или АКБ. Зажигание при этом включать не надо. Если питания нет, то скорей всего, причина кроется в вышедшем из строя предохранительном устройстве, поломке кнопки аварийки либо повреждении электроцепи. Также суть проблемы может крыться в плохом контакте в соединительных штекерах.
4. В том случае, если плюс на контактах имеется, то попробуйте замкнуть два вывода реле с помощью медного проводка. Если все электроцепи, а также штекеры подключения исправны, то все поворотники должны загореться. В таком случае неисправность необходимо искать в реле.
5. Если лампочки не стали гореть после выполненных вам действий, то скорей всего, причина неисправности заключается в кнопке управления аварийкой. Однако, на практике такое случается достаточно редко, зачастую в цепи имеется замыкание. Кстати, именно замыкание может привести к поломке реле, поэтому, прежде чем заменить вышедший из строя элемент, нужно устранить замыкание.
6. В том случае, если аварийка функционирует, это свидетельствует о том, что предохранительные устройства и реле рабочие, соответственно, нужно приступать к диагностике самой кнопки. В первую очередь нужно продиагностировать положительный вывод, как в случае с проверкой реле, при этом зажигание, а также кнопка аварийки должны быть активированы. Если диагностика показала, что плюс отсутствует, это говорит о том, что нужно более детально проверять саму кнопку. Извлеките ее из посадочного места и проверьте цепь подключения. Если питания нет, то нужно искать обрыв проводки от приборки до самой кнопки.Если питание имеется, то необходимо будет замкнуть выводы в месте установки, зажигание при этом не выключается, после чего надо активировать указатели поворотов (с любой стороны). При включении источников освещения замене подлежит управляющая кнопка, но если питания нет, то нужно проверять питание в реле аварийки. При отсутствии питания проблема, вероятнее всего, заключается в обрыве в соединительной электроцепи от клавиши управления до блока с предохранительными устройствами.

Основные электрические схемы Нивы 21214

Передний жгут проводов

1. правый передний фонарь;
2. правый боковой указатель поворота;
3. ко­лодка соединения со жгутом проводов правого фонаря и бокового указателя поворотов;
4. правая фара;
5. колодка соединения со жгутом проводов правой фары;
6. стартер;
7. аккумулятор;
8. генератор;
9. левая фара;
10. соединение со жгутом проводов левой фары;
11. левый передний подфарник;
12. левый боковой указатель поворота;
13. соединение со жгутом проводов правого переднего фонаря;
14. звуковой сигнал;
15. датчик температуры наружного воздуха;
16. очиститель ветрового стекла;
17. датчик температуры охлаждающей жидкости для комбинации приборов;
18. датчик контрольной лампы аварийного давления масла;
19. омыватель ветрового стекла;
20. датчик контрольной лампы уровня тормозной жидкости;
21. реле блокировки стартера;
22. соединение со жгутом панели приборов

ЭСУД

1. клапан продувки адсорбера;
2. дроссельный узел
3. датчик температуры охлаждающей жидкости
4. правый вентилятор системы охлаждения;
5. левый вентилятор системы охлаждения;
6. катушка зажигания;
7. свечи зажигания;
8. датчик массового расхода воздуха;
9. датчик положения коленчатого вала;
10. колодка соединения со жгутом проводов управляющего датчика концентрации кислорода;
11. управляющий датчик концентра­ции кислорода;
12. датчик фаз;
13. датчик детонации;
14. колодка соединения со жгутом проводов форсунок;
15. форсунки;
16. педаль е-газа;
17. колодка соединения со жгутом проводов панели приборов;
18. главное реле;
19. реле правого вентилятора системы охлаждения;
20. реле левого вентилятора системы охлаждения;
21. реле топливного насоса;
22. предохранитель топливного насоса;
23. колодка соединения с задним жгутом проводов (к топливному модулю);
24. диагностическая колодка;
25. масса в салоне автомобиля;
26. блок предохранителей ЭСУД;
27. колодка соединения зеленого цвета со жгутом проводов индикатора состояния АПС (светодиод);
28. колодка соединения черного цвета со жгутом проводов индикатора состояния АПС (катушка связи);
29. блок управления автомобильной противоугонной системы (АПС);
30. колодка соединения со жгутом проводов диагностического датчика концентрации кислорода;
31. диагностический датчик концентрации кислорода;
32. электронный блок управления двигателем (контроллер)

Схема соединения панели приборов

1. соединение с передним жгутом проводов;
2. со­единение со жгутом проводов системы управления двигателем;
3. выключатель аварийной сигнализации;
4. выключатель на­ружного освещения;
5. реле поворотов;
6. реле включения противотуманных ламп в задних фонарях;
7. комбинация приборов;
8. переключатель очистителя и омывателя стекла двери багажного отделения;
9. переключатель отопителя;
10. трех рычажный подрулевой переключатель;
11. выключатель зажигания;
12. датчик положения педали тормоза и выключатель сигналов тормо­жения;
13. датчик положения педали сцепления;
14. реле обогрева стекла двери багажного отделения;
15. реле дальнего света;
16. реле ближнего света;
17. реле зажигания;
18. выключатель обогрева стекла двери багажного отделения;
19. выключатель заднего противотуманного света;
20. реле стеклоочистителя ветрового стекла;
21. лампы подсветки блока управления отопле­ния и вентиляции;
22. выключатель света заднего хода;
23. датчик включения блокировки дифференциала;
24. дополнительный блок предохранителей;
25. основной блок предохранителей;
26. выключатель контрольной лампы стояночного тормоза;
27. дат­чик скорости автомобиля;
28. вентилятор отопителя;
29. дополнительный резистор отопителя;
30. прикуриватель;
31. блок кон­трольных ламп;
32. индикатор включения обогрева стекла двери багажного отделения;
33. индикатор включения блокировки дифференциала;
34. регулятор освещения приборов;
35. соединение с задним жгутом проводов;
36. подключение к аудиосистеме

Задний жгут проводов

1. соединение со жгутом проводов системы управления двигателем;
2. соединение со жгутом проводов панели приборов;
3. правый плафон освещения салона;
4. концевой выключатель правой двери;
5. топливный модуль;
6. концевой выключатель левой двери;
7. левый плафон освещения салона;
8. очиститель стекла двери багажного отделения;
9. соединение со жгутом проводов очиститель стекла двери багажного отделения;
10. фона­ри освещения номерного знака;
11. элемент обогрева стекла двери багажного отделения;
12. омыватель стекла двери багажного отделения;
13. задний правый фонарь;
14. дополнительный сигнал торможения;
15. задний левый фонарь

Предохранители и реле Lada 2121

Рассмотрены автомобили Нива 2121, Нива 21213, Нива 21214 карбюратор, инжектор (другое название ВАЗ 2121, ВАЗ 21213, ВАЗ 21214, Нива 4?4)

Основной блок предохранителей находится в салоне под приборной панелью, слева от руля.

№ реле	Расшифровка
1	Блок предохранителей системы управления мотора
2	Реле очистителя ветро­вого стекла
3	Блоки предохранителей
4	Блок реле системы управления мотором

Дабы добраться до основного и дополнительного блоков предохранителей в Ниве, необходимо потянуть за защелку, которая расположена сверху блоков и снять крышку:

Расшифровка:

Обозначение предохранителя (номинальный ток, А)	Защищаемые цепи
F1 (16)	Переключатель электродвигателя вентилятора отопителя, выключатель обогрева стекла двери багажного отделения, электродвигатель очистителя стекла двери багажного отделения, выключатель очистителя и омывателя стекла двери багажного отделения (насос омывателя ветрового стекла)
F2(8)	Подрулевой переключатель, электродвигатель очистителя ветрового стекла, выключатель аварийной сигнализации, реле-прерыватель (в режиме указателей поворота), выключатель света заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)
F3(8)	Левая фара (дальний свет), контрольная лампа включения дальнего света
F4(8)	Правая фара (дальний свет)
F5(8)	Левая фара (ближний свет)
F6(8)	Правая фара (ближний свет)
F7(8)	Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света
F8(8)	Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией
F9 (16)	Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения
F10(16)	Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях
F11 (8)	Резерв
F12(8)	Резерв
F13(8)	Контакты реле противотуманного света в задних фонарях
F14(16)	Предохранитель прикуривателя
F15(16)	Резерв
F16(8)	Резерв

Блок предохранителей системы управления мотором.

На кузове слева под приборной панелью, расположен диагностический разъем и блок с четырьмя предохранителями системы управления мотором. Для доступа нужно отвернуть два самореза и снять кожух:

Схема расположения предохранителей в блоке Нива 21214.

Расшифровка:

Обозначение (номи­нальный ток, А)	Защищаемые цепи
F1 (30)	Контакты реле правого электровентилятора
F2(30)	Контакты реле левого электровентилятора
F3 (15)	Обмотки реле правого и левого электровентиляторов, контроллер, форсунки, катушка зажигания
F4 (15)	Элементы обогрева управляющего и диагностического датчиков концентрации кислорода, датчик фаз, датчик массового расхода воздуха, клапан продувки адсорбера

Чуть ниже основного блока предохранителей находятся реле системы управления мотором.

№ реле	Расшифровка
1	Реле зажигания
2	Главное реле
3	Реле правого электровентилято­ра
4	Реле левого электровентилятора
5	Реле топливного насоса
6 (F5, 15А)	Предохра­нитель топливного насоса (бензонасоса)

Для замены реле, головкой на 10 откручиваем две гайки крепления блока:

снимаем блок…

отключаем колодку жгутов-проводов…

отверткой откручиваем саморез крепления реле и снимаем его.

Под приборной панелью, немного выше педали газа, расположен блок с четырьмя реле.

№ реле	Расшифровка
1	Реле заднего противотуманного света
2	Реле включения обогрева стекла двери багажного отделения
3	Реле ближнего света фар
4	Реле дальнего света фар

Над этим блоком, за комбинацией приборов, установлено реле поворотов и аварийной сигнализации:

Реле стартера находится в моторном отсеке.

СМОТРИТЕ ТАКЖЕ — предохранители и реле для…:

LADA GRANTA

LADA KALINA

LADA KALINA 2

LADA LARGUS

LADA PRIORA

LADA VESTA

ВАЗ 2104, 2105

ВАЗ 2106

ВАЗ 2107, 21047

ВАЗ 2108, 2109, 21099

ВАЗ 2110, 2111, 2112

ВАЗ 2113, 2114, 2115

ВАЗ 21213 | Неисправности электрооборудования

Чаще всего при повседневной эксплуатации автомобиля встречаются неисправности электрооборудования. По объективным причинам ремонт электрооборудования должны проводить квалифицированные специалисты автосервиса.

Если перегорел предохранитель — замените его, повторное перегорание того же предохранителя служит сигналом для немедленного обращения на автосервис.

Категорически запрещается заменять перегоревший предохранитель другим, с большим “номиналом”, или “жучком”.

Чтобы облегчить поиск неисправностей, приобретите схему электрооборудования вашего автомобиля.

Если неисправность электрооборудования возникнет раньше, чем вы успеете купить электросхему, можно устранить мелкие неисправности самостоятельно, в чем вам поможет данный раздел.

Монтажные блоки

На автомобилях семейства ВАЗ–21099 применяются два монтажных блока — старый 17.3722 и с 1998 года новый 2114–3722010–60. Основное отличие — применение предохранителей нового типа: ножевых вместо цилиндрических и новых компактных реле.

“>

Замена реле

Принцип ремонта и замены коммутаторных блоков идентичен вне зависимости от расположения

Важно перед работой с ними отключить аккумулятор, чтобы не получить удар током и травмы (возможен и летальный исход). Процесс замены блока ответственного за управления светом и обогревом заднего стекла (для примера):

1. С помощью крестовой отвертки отсоединить колодку.
2. Снять коммутатор стартера и зажигания под дополнительным набором предохранителей.
3. С помощью той же отвертки выкрутить саморез крепления.
4. Отсоединить колодки, после снятия коммутатора.
5. Установить замену в обратной последовательности.

Способ замены

Для проведения операций вам понадобятся:

Ключ-головка на «10» (желательно с механизмом-трещеткой); Пластиковый съемник или сходное приспособление; Пассатижи; Отвертка крестовая.

Прежде чем начнется замена реле-прерывателя поворотов Нива, отсоедините минусовую клемму от аккумулятора. Доступ к заменяемому элементу обеспечивается снятием приборной доски.

1. Возьмите отвертку, освободите щиток доски приборовот двух самонарезающих винтов.

2. Аккуратно подайте щиток на себя, преодолев сопротивление пары защелок, находящихся в верхней части детали.

Электрооборудование Ваз 21213, 21214 Нива

Электрооборудование

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода.

Бортовая сеть – постоянного тока с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения.

При работе генератора аккумуляторная батарея заряжается.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия.

Цепь питания системы впрыска (двигатель Ваз-21214) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель Ваз-21213), пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей».

Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице.

Предохранители системы впрыска (двигатель Ваз-21214) находятся в отдельном блоке на левой боковине под панелью приборов.

Предохранитель на 30 А защищает цепь питания электровентиляторов радиатора, а три предохранителя на 15 А — соответственно электробензонасос, блок управления (вход постоянного питания) и цепи главного реле системы впрыска (см. также Система управления впрыскового двигателя).

При ремонте системы электрооборудования отсоединяйте клемму «минус» аккумуляторной батареи (при выключенном двигателе). Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания. Не используйте предохранители увеличенного номинала или самодельные – это может привести к пожару. Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

Цепи, защищаемые плавкими предохранителями

№ предохранителя Защищаемые цепи (ток)

1 (16 А) Электродвигатель вентилятора отопителя. Реле (обмотка) очистителей фар и электродвигатели очистителей фар при всех положениях щеток, кроме исходного. Реле (обмотка) включения обогрева стекла двери задка. Электродвигатели очистителя и омывателя стекла двери задка.Электродвигатель омывателя ветрового стекла

2 (8 А) Реле и электродвигатель очистителя ветрового стекла. Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота). Контрольная лампа указателей поворота. Задние фонари (лампы света заднего хода). Обмотка возбуждения генератора (при пуске двигателя) и контрольная лампа заряда аккумуляторной батареи*. Контрольная лампа блокировки дифференциала. Реле-прерыватель и контрольная лампа стояночной тормозной системы. Контрольная лампа недостаточного уровня тормозной жидкости. Контрольная лампа давления масла. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва.Тахометр

3 (8 А) Левая фара (дальний свет).Контрольная лампа дальнего света фар

4 (8 А) Правая фара (дальний свет)

5 (8 А) Левая фара (ближний свет)

6 (8 А) Правая фара (ближний свет)

7 (8 А) Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака.Контрольная лампа габаритного света

8 (8 А) Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампы освещения комбинации приборов. Табло подсветки рычагов управления отопителем. Лампы освещения прикуривателя.Лампы подсветки выключателей

9 (16 А) Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации в режиме аварийной сигнализации.Элемент обогрева заднего стекла и реле (контакты) его включения

10 (16 А) Звуковой сигнал. Штепсельная розетка для переносной лампы. Плафоны освещения салона.Задние фонари (лампы стоп-сигнала)

13 (8 А) Задние фонари (противотуманный свет). Электродвигатели очистителей фар в момент пуска и в моменты прохождения щетками исходного положения. Реле (контакты) очистителей фар.Электродвигатель омывателя фар

15 (16 А) Прикуриватель

* На автомобилях выпуска до 1996 г. в комбинации приборов вместо контрольной лампы устанавливался вольтметр, который тоже защищался предохранителем №2.

Дополнительные схемы

Схема включения указателей поворота и аварийной сигнализации

1 — лампы указателей поворота в передних фонарях; 2 — боковые указатели поворота; 3 — выключатель зажигания; 4 — реле зажигания; 5 — блок предохранителей ВАЗ-21213; 6 — лампы указателей поворота в задних фонарях; 7 — контрольная пампа указателей поворота в комбинации приборов; 8 — реле- прерыватель указателей поворота и аварийной сигнализации; 9 — выключатель аварийной сигнализации; 10 — переключатель указателей поворота.

Схема включения наружного освещения

1 — лампы габаритного света в передних фонарях; 2 — блок предохранителей; 3 — переключатель наружного освещения; 4 — выключатель освещения приборов; 5 — контрольная лампа наружного освещения в комбинации приборов; 6 — фонари освещения номерного знака; 7 — лампы габаритного света в задних фонарях; А — к лампам освещения комбинации приборов, выключателей и табло подсветки ВАЗ-21213.

Схема соединений системы управления электромагнитным клапаном карбюратора

1 — выключатель зажигания ВАЗ-21213; 2 — реле зажигания; 3 — катушка зажигания; 4 — блок управления; 5 — электромагнитный клапан; 6 — концевой выключатель карбюратора.

Снятие реле указателей поворотов и аварийной сигнализации на автомобиле Ваз 2121 и Нива 2131 производят для его замены в случае выхода из строя, а так же если его наличие будет мешать ходу проведения других работ. Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

• В первую очередь необходимо обесточить автомобиль, для этого откручиваем клемму минус от аккумуляторной батареи.
• Для удобства снятия реле необходимо выполнить демонтаж комбинации приборов.

• Торцовой головкой на десять откручиваем гайку крепления реле к шпильке кузова, снимаем гайку и расположенные под ней наконечники проводов массы.

• Снимаем реле и отсоединяем от него колодку с питающими проводами.

На этом ремонтные работы по снятию реле указателей поворотов и аварийной сигнализации на автомобиле Ваз 2121 и Нива 2131 завершены. Выполните необходимый ремонт, после чего установку проведите в обратной последовательности.

Электрооборудование Нива ВАЗ 21213, 21214, 2131 lada 4×4

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» – кузовом и основными агрегатами автомобиля, которые выполняют функцию второго провода. Бортовая сеть – постоянного тока с номинальным напряжением 12 В. При неработающем двигателе все потребители питаются от аккумуляторной батареи, а после пуска двигателя – от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. При работе генератора аккумулятор заряжается.

Большинство электрических цепей защищено плавкими предохранителями. Электродвигатели моторедукторов (очистителей ветрового стекла, стекла двери задка, фар – если установлены) защищены автоматическими биметаллическими предохранителями многоразового действия. Цепь питания системы впрыска (двигатель ВАЗ-21214) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2 ). Не защищены цепи заряда аккумуляторной батареи, зажигания (двигатель ВАЗ-21213), пуска двигателя, цепь «генератор – выключатель зажигания – блок предохранителей». Мощные потребители (стартер, фары, электродвигатели вентиляторов системы охлаждения, электробензонасос и т.п.) подключаются через реле.

Плавкие предохранители сгруппированы в двух блоках предохранителей, расположенных слева под панелью приборов. Номинал предохранителей и защищаемые ими цепи указаны в таблице.

Предохранители системы впрыска (двигатель ВАЗ-21214) находятся в отдельном блоке на левой боковине под панелью приборов.

Предохранитель на 30 А защищает цепь питания электровентиляторов радиатора, а три предохранителя на 15 А — соответственно электробензонасос, блок управления (вход постоянного питания) и цепи главного реле системы впрыска (см. также Система управления двигателем (инж)).

При ремонте системы электрооборудования отсоединяйте клемму «минус» аккумуляторной батареи (при выключенном двигателе). Прежде чем установить новый предохранитель взамен перегоревшего, выясните и устраните причину перегорания. Не используйте предохранители увеличенного номинала или самодельные – это может привести к пожару. Из-за опасности короткого замыкания не поддевайте перегоревшие предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

О диагностике электрооборудования

Для её количественной диагностики достаточно иметь простой мультиметр, измеряющий напряжения, действующие на автомобиле.

Машина не заводится — втягивающее реле щёлкает, но не крутится стартер. Если напряжение АКБ в норме и нет окислений клемм, то, воспользовавшись вольтметром, проверим падение напряжения сначала на самих клеммах, потом от плюсовой клеммы к втягивающему реле и от минусовой клеммы к двигателю. Если падение напряжения между соединениями не превышает 0.3 вольта — дефект стартера. Если очень «туго» крутит стартер — провести те же операции.

Нет нормальной зарядки — повторить те же операции по поиску падения напряжения на заземлении генератора, переход от клеммы выхода генератора к клемме провода, идущего на АКБ, и переход от клеммы провода к клемме АКБ. В зависимости от конструкции самого генератора проверяют напряжение на возбуждение. А вот для качественной оценки работы диодного моста, к сожалению, вольтметр не пригоден! Нужен прибор для регистрации колебания напряжения вырабатываемого генератором.

Вообще, большинство неисправностей в электрической части автомобиля связаны именно с плохими контактами на разъёмах, в соединениях жгута проводов и электрохимической эрозией самих проводов в местах трещин и повреждения изоляции. Такие виды дефектов вычисляются путём замера падения напряжения на участке цепи с последующим ремонтом или заменой повреждённого участка.

Короткий пример. Клиенты жалуются на повышенные обороты двигателя при отпущенной педали газа в ходу. Почти на 100% это связано с завышенным напряжением, выходящим с датчика положения дроссельной заслонки. Одна из наиболее вероятных причин — плохой контакт на обжимке разветвления массы в пучке проводов. При работающем двигателе нужно проверить напряжение на минусовой клемме датчика, просунув щуп к контакту, относительно двигателя. Падение напряжения не должно превышать 0.2 Вольта. Потом проверить полное закрытие заслонки до упора, и только после этого дефектовать датчик.
