Блок управления двигателем ваз 2110 8 клапанов

Где находятся ВАЗ 2110 эбу (мозги автомобиля)

Если вы задаетесь вопросом где находятся на ВАЗ 2110 эбу (мозги автомобиля) вы можете посмотреть на этих фото где он находится ↓

Где находятся ВАЗ 2110 эбу (мозги автомобиля)

Снимаемым пластик и мозги непосредственно под панелью приборов, а именно в ее нижней части.

В глубине проводки и пучка проводов и реле с предохранителями можно найти сам контроллер, который прикручен в горизонтальном положении на планке.

ЭБУ Январь 5.1 и Январь 7.2 сравнение и особенности - подробный разборЭБУ Январь 5.1 и Январь 7.2 сравнение и особенности — подробный разбор

Местоположение блока управления

Теперь рассмотрим вопрос места расположения ЭБУ ВАЗ 2110. Это устройство в Десятке расположено под центральной консолью, в ее нижней части, в частности, под контрольным щитком. Для того, чтобы получить доступ к управляющему модулю, следует с пассажирской стороны демонтировать пластмассовую панель, для этого придется воспользоваться отверткой с крестовым наконечником.

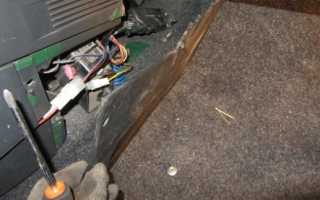

Сняв накладку, вы увидите множество различных проводов, штекеров, а также предохранительных устройств. Сам контроллер расположен за ними, он прикручен к планке в горизонтальном положении.

Стрелкой указано расположение модуля ЭСУД за центральной консолью.

Описание «мозгов»

Автомобиль ВАЗ 2110 считается первым транспортным средством отечественного автопрома, оснащенным инжекторным мотором. Силовой агрегат управляется при помощи ЭБУ — электронного устройства, который определяет основные параметры работы двигателя в соответствии с сигналами датчиков. По сути, ЭБУ ВАЗ 2110, ВАЗ 2112 или любой другой модели представляет собой «мозги» машины, работа которых влияет на функциональность транспортного средства в целом.

Управляющий контроллер в ВАЗ 2110

В «Десятках», а также ВАЗ 2112 16 клапанов и других моделях, оснащенными системами БОШ 7.9.7 либо Январь 7.2 в головке установлен один винт М6. С этого винта берется масса на катушки зажигания, а масса непосредственно на управляющий модель берется в салоне. Обычно массой служит приваренная шпилька, установленная на кронштейне блока ЭСУД, в частности, за центральной консолью, за левым экраном. В данном случае на кронштейн масса передается через шпильку, которая заварена на моторном щите, посредине. Также следует отметить, что гайка на этой шпильке обычно не затягивается.

Местоположение блока управления

Теперь рассмотрим вопрос места расположения ЭБУ ВАЗ 2110. Это устройство в Десятке расположено под центральной консолью, в ее нижней части, в частности, под контрольным щитком. Для того, чтобы получить доступ к управляющему модулю, следует с пассажирской стороны демонтировать пластмассовую панель, для этого придется воспользоваться отверткой с крестовым наконечником. Сняв накладку, вы увидите множество различных проводов, штекеров, а также предохранительных устройств. Сам контроллер расположен за ними, он прикручен к планке в горизонтальном положении.

Стрелкой указано расположение модуля ЭСУД за центральной консолью

Характерные неисправности: их признаки и причины

Если электронная система управления двигателем дает сбои, это может привести к проблемам в работе силового агрегата. К сожалению, неисправности ЭБУ в отечественных десятках — не редкость, поэтому автовладелец должен знать об основных неполадках, а также причинах их появления.

Для начала рассмотрим симптомы неисправностей:

  1. Нет связи с диагностическим тестером. Если в работе мотора стали появляться проблемы, автовладелец может произвести диагностику работоспособности силового агрегата с помощью тестера или ноутбука. Но если ЭБУ не работает, то при попытке связаться с бортовым компьютером автолюбитель увидит, что связь отсутствует.
  2. На ЭСУД не поступают сигналы о работе форсунок, системы зажигания, топливного насоса, клапана либо датчика холостого хода. Также могут отсутствовать сигналы и с других исполнительных устройств.
  3. Еще один признак — отсутствие реакции на кислородный датчик, контроллер температуры двигателя, датчик положения дроссельной заслонки и другие контроллеры.
  4. Признаком поломки могут служить и механические повреждения устройства. Возможно появление трещин на корпусе в результате сильного механического воздействия, могли перегореть радиоэлементы либо проводники (автор видео о ремонте — Павел Ксенон).

Что касается причин, о неполадки в работе электронного блока управления могут произойти в результате:

  1. Неквалифицированного вмешательства. Такая причина является одной из самых распространенных. Если автовладелец самостоятельно проводит ремонт электрики либо монтирует противоугонную систему или же доверяет это дело неквалифицированным мастерам, в процессе могут быть допущены ошибки.
  2. Часто встречаемая проблема — прикуривание аккумулятора авто от транспортного средства с заведенным мотором. При прикуривании двигатели обоих машин должны быть отключены, в противном случае есть вероятность повреждения «мозгов», это важно помнить.
  3. Еще одна проблема, которая встречается не так часто — это спутывание полярности при подключении автомобильной АКБ. Если вы спутаете плюс с минусом, это может не только повредить блок управления, но и вывести из строя сам аккумулятор, что чревато дорогим ремонтом.
  4. Причина может заключаться в отключении клемм АКБ при запущенном моторе.
  5. Также блок управления может выйти из строя в результате включения стартерного узла с отключенной силовой шиной.
  6. Вывести систему управления двигателем может случайно попавший на датчик либо проводку транспортного средства электрод в ходе выполнения сварочных работ.
  7. Одна из самых серьезных проблем — попадание воды на ЭБУ. При попадании жидкости в устройство может «накрыться» сама плата.
  8. Обрыв на участке электроцепи либо замыкание проводки.
  9. Также причиной могут служить неисправности в работе высоковольтной составляющей системы зажигания. К примеру, поломка ЭБУ может быть спровоцирована отказом работоспособности катушки, высоковольтных кабелей, распределительного механизма и т.д.

Распиновка контактов на контроллере

Электронная система управления двигателем (ЭСУД)

Расположение элементов системы управления двигателем в подкапотном пространстве (двигатель мод. 2111)

1
– датчик массового расхода воздуха;
2
– датчик температуры охлаждающей жидкости (установлен на патрубке системы охлаждения);
3
– датчик детонации;
4
– адсорбер системы улавливания паров бензина;		 5
– датчик положения коленчатого вала (установлен на крышке масляного насоса);
6
– дроссельный патрубок (на нем установлены датчик положения дроссельной заслонки и регулятор холостого хода);
7
– датчик скорости (установлен на коробке передач)

Схема ЭСУД ВАЗ-2112

1 – реле зажигания 2 – выключатель зажигания 3 – аккумуляторная батарея 4– нейтрализатор 5 – датчик концентрации кислорода 6 – адсорбер с электромагнитным клапаном 7 – воздушный фильтр 8 – датчик массового расхода воздуха 9 – регулятор холостого хода 10 – датчик положения дроссельной заслонки 11 – дроссельный узел 12 – колодка диагностики 13 – тахометр 14 – спидометр 15 – контрольная лампа «CHECK ENGINE» 16 – блок управления иммобилайзером 17 – модуль зажигания 18 – форсунка 19 – регулятор давления топлива 20 – датчик фаз 21 – датчик температуры охлаждающей жидкости 22 – свеча зажигания 23 – датчик положения коленчатого вала 24 – датчик детонации 25 – топливный фильтр 26 – контроллер 27 – реле включения вентилятора 28 – электровентилятор системы охлаждения 29 – реле включения электробензонасоса 30 – топливный бак 31 – электробензонасос с датчиком указателя уровня топлива 32 – сепаратор паров бензина 33 – гравитационный клапан 34 – предохранительный клапан 35 – датчик скорости 36 – двухходовой клапан

Характеристики и взаимозаменяемость компонентов ЭСУД

Двигатель ВАЗ-2111, 8-кл
Контроллер GM «Январь-4.1» М 1.5.4 М 1.5.4 N или «Январь-5.1» М 1.5.4 N или «Январь-5.1.1» МР 7.0
Маркировка контроллера 2111-1411020-20 2111-1411020-22 2111-1411020-00 2111-1411020-60 или 2111-1411020-61 2111-1411020-70 или 2111-1411020-71 2111-1411020-40
Нейтрализатор Есть Нет Нет Есть Нет Есть
Датчик расхода воздуха GM, квадратный корпус BOSCH, круглый корпус
Датчик детонации Резонансный Широкополосный
Датчик скорости Круглый разъем Прямоугольный или круглый разъемы Прямоугольный разъем
Датчик кислорода GM AFS-62, или AFS-79, или BOSCH LHS-24 Нет Нет BOSCH LHS-25 Нет BOSCH LHS-25
Распредвал и ресивер 2108 2110
Двигатель ВАЗ-2112, 16-кл
Контроллер «Январь-4.1» М 1.5.4 N или Январь-5.1″ М 1.5.4 N или «Январь-5.1.2»
Маркировка контроллера 2112-1411020-01 2112-1411020-40 или 2112-1411020-41 2112-1411020-70 или 2112-1411020-71
Нейтрализатор Нет Есть Нет
Датчик расхода воздуха GM, квадратный корпус BOSCH, круглый корпус
Датчик детонации Резонансный Широкополосный
Датчик скорости Круглый разъем Прямоугольный разъем
Датчик кислорода Нет BOSCH LHS-25 Нет
Распредвал и ресивер 2112

На автомобилях ВАЗ–2110, –2111 и –2112 в вариантном исполнении применяется электронная система управления двигателем, т.е. система распределенного впрыска топлива. Эта система применяется на двигателях 2111 и 2112. Распределенным впрыск называется потому, что для каждого цилиндра топливо впрыскивается отдельной форсункой. Система впрыска топлива позволяет снизить токсичность отработавших газов при улучшении ездовых качеств автомобиля.

Существуют системы распределенного впрыска с обратной связью и без нее. Причем обе системы могут быть с импортными или отечественными комплектующими. Контроллеры (электронные блоки управления) тоже могут устанавливаться разных типов. Все эти системы имеют свои особенности в устройстве, диагностике и ремонте, которые подробно описаны в соответствующих отдельных Руководствах по ремонту конкретных систем впрыска топлива с определенным контроллером.

В настоящей главе дается только краткое описание общих принципов устройства, работы и диагностики систем впрыска топлива на примере системы с контроллером «Январь–4».

Система с обратной связью применяется в основном на экспортных автомобилях. У нее в системе выпуска устанавливается нейтрализатор и датчик кислорода, который и обеспечивает обратную связь. Датчик отслеживает концентрацию кислорода в отработавших газах, а контроллер по его сигналам поддерживает такое соотношение воздух/топливо, которое обеспечивает наиболее эффективную работу нейтрализатора.

В системе впрыска без обратной связи не устанавливаются нейтрализатор и датчик кислорода, а для регулировки концентрации СО в отработавших газах служит СО-потенциометр. В этой системе не применяется также система улавливания паров бензина. Возможен вариант системы впрыска и без СО-потенциометра, тогда содержание СО регулируется с помощью диагностического прибора.

Существует еще система последовательного распределенного впрыска топлива или фазированного впрыска. Она применяется с двигателем 2112. Здесь дополнительно устанавливается датчик фаз, определяющий момент конца такта сжатия в 1-м цилиндре, а топливо подается форсунками по цилиндрам в последовательности, соответствующей порядку зажигания в цилиндрах (1–3–4–2). ВНИМАНИЕ !

1. Прежде чем снимать любые узлы системы управления впрыском, отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Не пускайте двигатель, если наконечники проводов на аккумуляторной батарее плохо затянуты.

Никогда не отсоединяйте аккумуляторную батарею от бортовой сети автомобиля при работающем двигателе.

4. При зарядке аккумуляторной батареи отсоединяйте ее от бортовой сети автомобиля.

5. Не подвергайте контроллер температуре выше 65°С в рабочем состоянии и выше 80°С – в нерабочем (например, в сушильной камере). Надо снимать контроллер с автомобиля, если эта температура будет превышена.

6. Не отсоединяйте от контроллера и не присоединяйте к нему разъемы жгута проводов при включенном зажигании.

7. Перед выполнением электродуговой сварки на автомобиле отсоединяйте провода от аккумуляторной батареи и разъемы проводов от контроллера.

8. Все измерения напряжения выполняйте цифровым вольтметром с внутренним сопротивлением не менее 10 МОм.

9. Электронные узлы, применяемые в системе впрыска, рассчитаны на очень малое напряжение и поэтому легко могут быть повреждены электростатическим разрядом. Чтобы не допустить повреждений контроллера электростатическим разрядом:

– не прикасайтесь руками к штекерам контроллера или к электронным компонентам на его платах;

– при работе с ППЗУ контроллера не дотрагивайтесь до выводов микросхемы.

Система зажигания

Схема системы зажигания

1

– аккумуляторная батарея;
2
– выключатель зажигания;
3
– реле зажигания;
4
– свечи зажигания;
5
– модуль зажигания;
6
– контроллер;
7
– датчик положения коленчатого вала;
8
– задающий диск;
А
– устройства согласования

В системе зажигания не используются традиционные распределитель и катушка зажигания. Здесь применяется модуль 5
зажигания, состоящий из двух катушек зажигания и управляющей электроники высокой энергии. Система зажигания не имеет подвижных деталей и поэтому не требует обслуживания. Она также не имеет регулировок (в том числе и угла опережения зажигания), так как управление зажиганием осуществляет контроллер.

В системе зажигания применяется метод распределения искры, называемый методом «холостой искры». Цилиндры двигателя объединены в пары 1–4 и 2–3 и искрообразование происходит одновременно в двух цилиндрах: в цилиндре, в котором заканчивается такт сжатия (рабочая искра), и в цилиндре, в котором происходит такт выпуска (холостая искра). В связи с постоянным направлением тока в обмотках катушек зажигания ток искрообразования у одной свечи всегда протекает с центрального электрода на боковой, а у второй – с бокового на центральный. Свечи применяются типа А17ДВРМ (для 8-клапанных двигателей) или АУ17ДВРМ (для 16-клапанных двигателей, с уменьшенным до 16 мм размером под ключ). Зазор между электродами свечей составляет 1,0–1,15 мм.

Управление зажиганием в системе осуществляется с помощью контроллера. Датчик положения коленчатого вала подает в контроллер опорный сигнал, на основе которого контроллер делает расчет последовательности срабатывания катушек в модуле зажигания. Для точного управления зажиганием контроллер использует следующую информацию:

– частота вращения коленчатого вала;

– нагрузка двигателя (массовый расход воздуха);

– температура охлаждающей жидкости;

– положение коленчатого вала;

– наличие детонации.

Система улавливания паров топлива

Эта система применяется в системе впрыска с обратной связью. В системе применен метод улавливания паров угольным адсорбером. Он установлен в моторном отсеке и соединен трубопроводами с топливным баком и дроссельным патрубком. На крышке адсорбера расположен электромагнитный клапан, который по сигналам контроллера переключает режимы работы системы.

Когда двигатель не работает, электромагнитный клапан закрыт и пары бензина из топливного бака по трубопроводу идут к адсорберу, где они поглощаются гранулированным активированным углем. При работающем двигателе адсорбер продувается воздухом и пары отсасываются к дроссельному патрубку, а затем во впускную трубу для сжигания в ходе рабочего процесса.

Контроллер управляет продувкой адсорбера, включая электромагнитный клапан, расположенный на крышке адсорбера. При подаче на клапан напряжения он открывается, выпуская пары во впускную трубу. Управление клапаном осуществляется методом широтно-импульсной модуляции. Клапан включается и выключается с частотой 16 раз в секунду (16 Гц). Чем выше расход воздуха, тем больше длительность импульсов включения клапана.

Контроллер включает клапан продувки адсорбера при выполнении всех следующих условий:

– температура охлаждающей жидкости выше 75 °С;

– система управления топливоподачей работает в режиме замкнутого цикла (с обратной связью);

– скорость автомобиля превышает 10 км/ч. После включения клапана критерий скорости меняется. Клапан отключится только при снижении скорости до 7 км/ч;

– открытие дроссельной заслонки превышает 4%. Этот фактор в дальнейшем не имеет значения, если он не превышает 99%. При полном открытии дроссельной заслонки контроллер отключает клапан продувки адсорбера.

Система впрыска

Количество топлива, подаваемого форсунками, регулируется электрическим импульсным сигналом от контроллера (электронного блока управления). Контроллер отслеживает данные о состоянии двигателя, рассчитывает потребность в топливе и определяет необходимую длительность подачи топлива форсунками (длительность импульса). Для увеличения количества подаваемого топлива длительность импульса увеличивается, а для уменьшения подачи топлива – сокращается.

Контроллер обладает способностью оценивать результаты своих расчетов и команд, а также запоминать опыт недавней работы и действовать в соответствии с ним. «Самообучение» контроллера является непрерывным процессом, продолжающимся в течение всего срока эксплуатации автомобиля.

Топливо подается по одному из двух разных методов: синхронному, т.е. при определенном положении коленчатого вала, или асинхронному, т.е. независимо или без синхронизации с вращением коленчатого вала. Синхронный впрыск топлива – преимущественно применяемый метод. Асинхронный впрыск топлива применяется в основном на режиме пуска двигателя.

Форсунки включаются попарно и поочередно: сначала форсунки 1-го и 4-го цилиндров, а через 180° поворота коленчатого вала – форсунки 2-го и 3-го цилиндров и т.д. Таким образом, каждая форсунка включается один раз за оборот коленчатого вала, т.е. два раза за полный рабочий цикл двигателя.

Независимо от метода впрыска подача топлива определяется состоянием двигателя, т.е. режимом его работы. Эти режимы обеспечиваются контроллером и описаны ниже.

Первоначальный впрыск топлива. Когда коленчатый вал двигателя начинает прокручиваться стартером, первый импульс от датчика положения коленчатого вала вызывает импульс от контроллера на включение сразу всех форсунок. Это служит для ускорения пуска двигателя.

Первоначальный впрыск топлива происходит каждый раз при пуске. Длительность импульса впрыска зависит от температуры. На холодном двигателе импульс впрыска увеличивается для увеличения количества топлива, а на прогретом – длительность импульса уменьшается. После первоначального впрыска контроллер переключается на соответствующий режим управления форсунками.

Режим пуска двигателя. При включении зажигания контроллер включает реле электробензонасоса, и он создает давление в магистрали подачи топлива к топливной рампе. Контроллер проверяет сигнал от датчика температуры охлаждающей жидкости и определяет правильное соотношение воздух/топливо для пуска.

После начала вращения коленчатого вала контроллер работает в пусковом режиме, пока обороты не превысят 400 мин–1 или не наступит режим продувки «залитого» двигателя.

Режим продувки двигателя. Если двигатель «залит топливом» (т.е. топливо намочило свечи зажигания), он может быть очищен путем полного открытия дроссельной заслонки при одновременном проворачивании коленчатого вала. При этом контроллер не подает импульсы впрыска на форсунки, и двигатель должен «очиститься». Контроллер поддерживает этот режим до тех пор, пока обороты двигателя ниже 400 мин–1 и датчик положения дроссельной заслонки показывает, что она почти полностью открыта (более 75%).

Если дроссельная заслонка удерживается почти полностью открытой при пуске двигателя, то он не запустится, так как при полностью открытой дроссельной заслонке импульсы впрыска на форсунку не подаются.

Рабочий режим управления топливоподачей. После пуска двигателя (когда обороты более 400 мин–1) контроллер управляет системой подачи топлива в рабочем режиме. На этом режиме контроллер рассчитывает длительность импульса на форсунки по сигналам от датчика положения коленчатого вала (информация о частоте вращения), датчика массового расхода воздуха, датчика температуры охлаждающей жидкости и датчика положения дроссельной заслонки.

Рассчитанная длительность импульса впрыска может давать соотношение воздух/топливо, отличающееся от 14,7:1. Примером может служить непрогретое состояние двигателя, так как при этом для обеспечения хороших ездовых качеств требуется обогащенная смесь.

Рабочий режим для системы впрыска с обратной связью. В этой системе контроллер сначала рассчитывает длительность импульса на форсунки на основе сигналов от тех же датчиков, что и в системе впрыска без обратной связи. Отличие состоит в том, что в системе с обратной связью контроллер еще использует сигнал от датчика кислорода для корректировки и тонкой регулировки расчетного импульса, чтобы точно поддерживать соотношение воздух/топливо на уровне 14,6–14,7:1. Это позволяет каталитическому нейтрализатору работать с максимальной эффективностью.

Работа системы с последовательным (фазированным) впрыском топлива. Отличие этой системы от описанных выше состоит в том, что контроллер включает форсунки не попарно, а последовательно, в порядке зажигания по цилиндрам (1–3–4–2). Датчик фаз дает контроллеру сигнал о том, когда 1-й цилиндр находится в ВМТ в конце такта сжатия. На основании этого сигнала контроллер рассчитывает момент включения каждой форсунки, причем каждая форсунка впрыскивает топливо один раз за два оборота коленчатого вала двигателя, т.е. за один полный рабочий цикл. Такой метод позволяет более точно дозировать топливо по цилиндрам и понизить уровень токсичности отработавших газов.

Режим обогащения при ускорении. Контроллер следит за резкими изменениями положения дроссельной заслонки (по датчику положения дроссельной заслонки) и за сигналом датчика массового расхода воздуха и обеспечивает подачу добавочного количества топлива за счет увеличения длительности импульса впрыска. Режим обогащения при ускорении применяется только для управления топливоподачей в переходных условиях (при перемещении дроссельной заслонки).

Режим мощностного обогащения. Контроллер следит за сигналом датчика положения дроссельной заслонки и частотой вращения коленчатого вала для определения моментов, в которые водителю необходима максимальная мощность двигателя. Для достижения максимальной мощности требуется обогащенная горючая смесь, и контроллер изменяет соотношение воздух/топливо приблизительно до 12:1. В системе впрыска с обратной связью на этом режиме сигнал датчика концентрации кислорода игнорируется, так как он будет указывать на обогащенность смеси.

Режим обеднения при торможении. При торможении автомобиля с закрытой дроссельной заслонкой могут увеличиться выбросы в атмосферу токсичных компонентов. Чтобы не допустить этого, контроллер следит за уменьшением угла открытия дроссельной заслонки и за сигналом датчика массового расхода воздуха и своевременно уменьшает количество подаваемого топлива путем сокращения импульса впрыска.

Режим отключения подачи топлива при торможении двигателем. При торможении двигателем с включенной передачей и сцеплением контроллер может на короткие периоды времени полностью отключить импульсы впрыска топлива. Отключение и включение подачи топлива на этом режиме происходит при выполнении определенных условий по температуре охлаждающей жидкости, частоте вращения коленчатого вала, скорости автомобиля и углу открытия дроссельной заслонки.

Компенсация напряжения питания. При падении напряжения питания система зажигания может давать слабую искру, а механическое движение «открытия» форсунки может занимать больше времени. Контроллер компенсирует это путем увеличения времени накопления энергии в катушках зажигания и длительности импульса впрыска.

Соответственно при возрастании напряжения аккумуляторной батареи (или напряжения в бортовой сети автомобиля) контроллер уменьшает время накопления энергии в катушках зажигания и длительность впрыска.

Режим отключения подачи топлива. При выключенном зажигании топливо форсункой не подается, чем исключается самовоспламенение смеси при перегретом двигателе. Кроме того, импульсы впрыска топлива не подаются, если контроллер не получает опорных импульсов от датчика положения коленчатого вала, т.е. это означает, что двигатель не работает.

Отключение подачи топлива также происходит при превышении предельно допустимой частоты вращения коленчатого вала двигателя, равной 6510 мин–1, для защиты двигателя от перекрутки.

Управление электровентилятором системы охлаждения. Электровентилятор включается и выключается контроллером в зависимости от температуры двигателя, частоты вращения коленчатого вала, работы кондиционера (если он есть на автомобиле) и других факторов. Электровентилятор включается с помощью вспомогательного реле, расположенного под консолью панели приборов с правой стороны.

При работе двигателя электровентилятор включается, если температура охлаждающей жидкости превысит 104 °С или будет дан запрос на включение кондиционера. Электровентилятор выключается после падения температуры охлаждающей жидкости ниже 101 °С, после выключения кондиционера или остановки двигателя.

Оплата через Яндекс Кассу

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Замена электронного блока управления VAZ Lada 2110 в автомастерских города Москва

15 компании по ремонту автомобилей

  • Afto-сервисе
  • ул. Поликарпова, д. 27, стр. 3
  • +7 (495) 99… показать все
  • сайт компании
    • Стомобил
  • ул. Енисейская, домовладение 36 стр.12
  • +7 (495) 20… показать все
  • сайт компании
    • Lr-technik
  • улица 1-й Варшавский проезд, дом 1А, стр. 10
  • +7 (963) 63… показать все
  • сайт компании
  • ежедневно, 09:00–21:00
    • Аполло моторс
  • улица улица Генерала Дорохова, дом 10Д
  • +7 (495) 50… показать все
  • сайт компании
  • ежедневно, 10:00–21:00
    • Dvs
  • Алтуфьевское шоссе 27А
  • +7 (495) 92… показать все
  • сайт компании
    • Tiger box
  • Большая Филёвская ул., вл. 1
  • +7 (915) 12… показать все
  • сайт компании
    • Лондон-авто
  • улица Дмитровское шоссе, дом 9, стр. 4
  • +7 (985) 45… показать все
  • сайт компании
    • Gag-auto
  • 65 км МКАД внешняя сторона, м. Строгино
  • +7 (495) 54… показать все
  • сайт компании
    • Рф-моторс
  • Ул. Малая Юшуньская, д.1, стр.1
  • +7 (499) 13… показать все
  • сайт компании
    • Автоэлит-сервис
  • ул. Енисейская, дом 7, к3
  • +7 (495) 96… показать все
  • сайт компании
    • Tigerboxru
  • улица Большая Филёвская улица, дом вл1
  • +7 (926) 33… показать все
  • сайт компании
  • вт-сб 10:00–20:00
    • Аполло моторс
  • улица улица Генерала Дорохова, дом 10Д
  • +7 (495) 50… показать все
  • сайт компании
  • ежедневно, 10:00–21:00

    • Популярные компании

    Причины плохого света фар

    К этому надо стремиться

    Искать причину нужно:

    • Неисправная лампа.
    • Грязное стекло.
    • повреждённый или облупившийся отражатель.
    • Недостаточное напряжение.
    • Не отрегулированное направление потока света.

    Замена тусклой лампы

    Замена лампы осуществляется отверткой (тонкой) или шилом. Короб защиты извлекается отворачиванием винтов на блоке фары. Под крышкой виден механизм держателя и колодка трех — контактная.

    Меняем лампу

    Процедура начинается с отключения контактной колодки. Далее, нажимая на пружину крепления, снимается лампа с последующей заменой. Параллельно из блока отражателя удаляется конденсат. Наличие такового выводит осветительный прибор из строя. Удаление влаги производится через дренажный проток, после предварительной его очистки. Установка лампы, сборка ведется в обратном порядке.

    Грязные фары и мутные стёкла

    Грязные фары снижают освещенность дорог на 50 %! Более того стекла со временем, стареют, мутнеют. Способствуют тому протирки грязной тряпкой, что вызывает микроскопические царапины.

    Яркость света автомобиля на 50%!зависит от состояния стекла фары

    Рекомендуем: Топливные фильтры на ВАЗ 2110–2112: замена своими руками

    Не исключены трещины, которые пропускают пылинки, воду (во время мойки). Они оседают на наружной, внутренней поверхности стекла, отражателе и приводят низкой проходимости лучей света.

    Не восстанавливаемый след на стеклах оставляют пылинки, песчинки, камушки, вылетающие из-под колес встречных или попутных машин. Царапины, микротрещины преломляют, рассеивают свет в разных направлениях, в результате чего теряется направленность луча.

    Замена стёкол в фаре

    Вариант склеивания прозрачной пленкой не является техническим решением. Явный выход в замене стекол.

    Лампы и стёкла не могут дать эффекта, если отражатель облупился в силу продолжительной эксплуатации. На отечественных автомобилях ВАЗ- 2114 предусмотрена возможность замены отражателя, для чего следует:

    • Отсоединить аккумулятор, и снять блок-фару (см. «снятие фары на ВАЗ-2114»).

      Вид спереди, креплений фары

    • Снять стекло с герметика, предварительно нагрев его бытовым тэном, если нет строительного.

      Отстегиваем защелки крепления и, срезав слой герметика, снимаем стекло

    • Выкрутить лампу, снять дефектный отражатель, заменив новым. Свежий герметик наносится на обезжиренные торцы стекла и собранная фара монтируется на место.

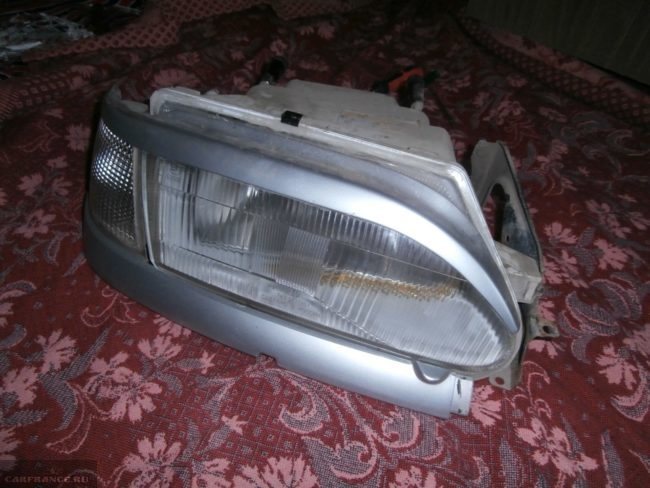

      Собранную фару монтируем на место

    Низкое напряжение на лампе

    Низкое напряжение на клеммах фар может стать причиной слабого света

    Низкое напряжение возникает из-за неисправности генератора тока, окисления или поломки контактов. Проверяя этот узел нужно чтобы напряжение, в том числе на контактах лампы, составляло 13,8÷14,2 В. Слабое напряжение можно выявить, прозвонив цепь и обнаружив дефект, устранить.

    Характерной причиной слабого света фар нередко являются задействованные на авто ксеноновые лампы.

    Искажённое положение фар

    Неправильное направление лучей заключается в искаженном положении фар.

    Случается такое в результате незначительного удара, даже лёгкого прикосновения бампера, например, со стеной при парковке, деревом или бордюром.

    Регулировка фар сопровождается размещением авто на ровной площадке перед какой-либо гладкой стеной на расстоянии 7÷10 метров. Точность направления лучей можно получить при условии заправленного бака (более 50%!), нормативно накачанных покрышек. Машина загружается так, как обычно эксплуатируется.

    Два винта регулировки фар

    На стене мелом прочерчивается центр одной фары (другая прикрыта, например, куском картона) и центром кузова. Ниже на 12 см делается вторая линия. Третья линия проводится на 22 см ниже первой. По этим трем проекциям прочерчивается вертикальная линия с охватом центра фары и кузова. Одним из двух винтов, размещенный внутри фары регулируется наклон света, а вторым формируется направленный пучок.

    Включением ближнего света получится проекция на второй линии. Закончив процедуру и со второй фарой, получается отрегулированный ближний свет. В этом случае дальний свет также окажется настроенным.

    Распространенные неисправности ЭБУ и их причины

    Электронная система управления может выйти из строя по разным причинам. Так или иначе, автовладелец в таком случае столкнется с необходимостью проведения диагностики, чтобы точно определить неисправность блока, поскольку в большинстве случаев эти устройства ремонту не подлежат. Как показывает практика, даже специалисты обычно не берутся за ремонт девайса, а просто меняют его на новый. Но в любом случае, перед тем, как попрощаться с ЭБУ, необходимо тщательно разобраться в том, по каким причинам он вышел из строя.

    Контроллер электронной системы управления мотором российского производства

    По мнению многих электриков, с которыми мы консультировались при написании этого материала, основной причиной выхода из строя блока являются скачки напряжения в бортовой сети. Перенапряжение же обычно появляется в результате короткого замыкания одного или нескольких соленоидов.

    Но это — только одна из самых распространенных причин, по факту их значительно больше:

    1. Выход из строя девайса может произойти в результате его механического повреждения. К примеру, это мог быть сильный удар или большие вибрации, по причине которых на съеме модуля появилась трещина. Также трещины и повреждения могут образоваться в местах пайки элементов или контактов.
    2. Контроллер ЭСУД перегрелся, такая проблема обычно появляется в результате температурных перепадов. На практике известны случаи, когда при низких отрицательных температурах водители заводили двигатели на высоких оборотах, пытаясь обеспечить точный запуск силового агрегата. В этот момент и мог возникнуть перегрев.
    3. Воздействие на контроллер ЭСУД коррозии. Образование коррозии на структуре модуля может быть обусловлено перепадами влажности воздуха в салоне, а также скоплением конденсата или попаданием влаги в моторный отсек транспортного средства.
    4. Нарушение герметизации девайса. Такая проблема приведет к причине неисправности, описанной выше — в частности, попаданию воды в конструкцию модуля.
    5. Если нет связи с ЭБУ то такая неисправность могла быть вызвана вмешательством посторонних в систему управления, что могло способствовать нарушению целостности конструкции. К примеру, если от аккумулятора авто пытались «подкурить» другой автомобиль, при этом двигатель первого был заведен, также с АКБ при работающем моторе могли быть отсоединены клеммы. Кроме того, проблема могла возникнуть в результате того, что при подключении АКБ была перепутана его полярность, то есть клеммы были соединены неправильно. В некоторых случаях неисправность может появиться после включения стартерного узла, к которому не была подключена силовая шина.

    Распространенные ошибки ЭБУ ВАЗ 2110

    Расшифровка кода ошибки ЭБУ на ВАЗ 2110: 0102 — Низкий уровень сигнала датчика массового расхода воздуха 0103 — Высокий уровень сигнала датчика массового расхода воздуха 0112 — Низкий уровень датчика температуры впускного воздуха 0113 — Высокий уровень датчика температуры впускного воздуха 0115 — Неверный сигнал датчика температуры охлаждающей жидкости 0116 — Неверный сигнал датчика температуры охлаждающей жидкости 0117 — Низкий уровень сигнала датчика температуры охлаждающей жидкости 0118 — Высокий уровень сигнала датчика температуры охлаждающей жидкости 0122 — Низкий уровень сигнала датчика положения дроссельной заслонки 0123 — Высокий уровень сигнала датчика положения дроссельной заслонки 0130 — Не верный сигнал датчика кислорода 1 0131 — Низкий уровень сигнала датчика кислорода 1 0132 — Высокий уровень сигнала датчика коленвала 1 0133 — Медленный отклик датчика кислорода 1 0134 — Отсутствие сигнала датчика кислорода 1 0135 — Неисправность нагревателя датчика кислорода 1 0136 — Замыкание на землю датчика кислорода 2 0137 — Низкий уровень сигнала датчика кислорода 2 0138 — Высокий уровень сигнала датчика кислорода 2 0140 — Обрыв датчика кислорода 2 0141 — Неисправность нагревателя датчика кислорода 2 0171 — Слишком бедная смесь 0172 — Слишком богатая смесь 0201 — Обрыв цепи управления форсункой 1 0202 — Обрыв цепи управления форсункой 2 0203 — Обрыв цепи управления форсункой 3 0204 — Обрыв цепи управления форсункой 4 0261 — Замыкание на массу цепи форсунки 1 0264 — Замыкание на массу цепи форсунки 2 0267 — Замыкание на массу цепи форсунки 3 0270 — Замыкание на массу цепи форсунки 4 0262 — Замыкание на +12В цепи форсунки 1 0265 — Замыкание на +12В цепи форсунки 2 0268 — Замыкание на +12В цепи форсунки 3 0271 — Замыкание на +12В цепи форсунки 4 0300 — Много пропусков зажигания 0301 — Пропуски зажигания в 1 цилиндре 0302 — Пропуски зажигания во 2 цилиндре 0303 — Пропуски зажигания в 3 цилиндре 0304 — Пропуски зажигания в 4 цилиндре 0325 — Обрыв цепи датчика детонации 0327 — Низкий уровень сигнала датчика детонации 0328 — Высокий уровень сигнала датчика детонации 0335 — Неверный сигнал датчика положения коленвала 0336 — Ошибка сигнала датчика положения коленвала 0340 — Ошибка датчика фаз 0342 — Низкий уровень сигнала датчика фаз 0343 — Высокий уровень сигнала датчика фаз 0422 — Низкая эффективность нейтрализатора 0443 — Неисправность цепи клапана продувки адсорбера 0444 — Замыкание или обрыв клапана продувки адсорбера 0445 — Замыкание на массу клапана продувки адсорбера 0480 — Неисправность цепи вентилятора охлаждения 1 0500 — Неверный сигнал датчика скорости 0501 — Неверный сигнал датчика скорости 0503 — Прерывание сигнала датчика скорости 0505 — Ошибка регулятора холостого хода 0506 — Низкие обороты холостого хода 0507 — Высокие обороты холостого хода 0560 — Неверное напряжение бортовой сети 0562 — Низкое напряжение бортовой сети 0563 — Высокое напряжение бортовой сети 0601 — Ошибка ПЗУ 0603 — Ошибка внешнего ОЗУ 0604 — Ошибка внутреннего ОЗУ 0607 — Неисправность канала детонации 1102 — Низкое сопротивление нагревателя датчика кислорода 1115 — Неисправная цепь нагрева датчика кислорода 1123 — Богатая смесь в режиме холостого хода 1124 — Бедная смесь в режиме холостого хода 1127 — Богатая смесь в режиме Частичная Нагрузка 1128 — Бедная смесь в режиме Частичная Нагрузка 1135 — Цепь нагревателя датчика кислорода 1 обрыв, короткое замыкание 1136 — Богатая смесь в режиме Малая Нагрузка 1137 — Бедная смесь в режиме Малая Нагрузка 1140 — Измеренная нагрузка отличается от расчета 1171 — Низкий уровень СО потенциометра 1172 — Высокий уровень СО потенциометра 1386 — Ошибка теста канала детонации 1410 — Цепь управления клапана продувки адсорбера короткое замыкание на +12В 1425 — Цепь управления клапана продувки адсорбера короткое замыкание на землю 1426 — Цепь управления клапана продувки адсорбера обрыв 1500 — Обрыв цепи управления реле бензонасоса 1501 — КЗ на массу цепи управления реле бензонасоса 1502 — Короткое замыкание на +12В цепи управления реле бензонасоса 1509 — Перегрузка цепи управления регулятора холостого хода 1513 — Цепь регулятора холостого хода короткое замыкание на массу 1514 — Цепь регулятора холостого хода короткое замыкание на +12В, обрыв 1541 — Цепь управления реле бензонасоса обрыв 1570 — Неверный сигнал АПС 1600 — Нет связи с АПС 1602 — Пропадание напряжения бортовой сети на ЭБУ 1603 — Ошибка EEPROM 1606 — Датчик неровной дороги неверный сигнал 1616 — Датчик неровной дороги низкий сигнал 1612 — Ошибка сброса ЭБУ 1617 — Датчик неровной дороги высокий сигнал 1620 — Ошибка ППЗУ 1621 — Ошибка ОЗУ 1622 — Ошибка ЭПЗУ 1640 — Ошибка Теста ЕЕPROM 1689 — Неверные коды ошибок 0337 — Датчик положения коленвала, замыкание на массу 0338 — Датчик положения коленвала, обрыв цепи 0441 — Расход возуха через клапан неверный 0481 — Неисправность цепи вентилятора охлаждения 2 0615 — Цепь реле стартера обрыв 0616 — Цепь реле стартера короткое замыкание на массу 0617 — Цепь реле стартера короткое замыкание на +12В 1141 — Неисправность нагревателя датчика кислорода 1 после нейтрализатора 230 — Неисправность цепи реле бензонасоса 263 — Неисправность драйвера форсунки 1 266 — Неисправность драйвера форсунки 2 269 — Неисправность драйвера форсунки 3 272 — Неисправность драйвера форсунки 4 650 — Неисправность цепи лампы CheckEngine

    Где находится ЭБУ ВАЗ 2110 и 2112 (8 и 16 клапанов), неисправности и замена контроллера ЭСУД

    Схема системы управления 16-клапанным двигателем [Схема показана на примере автомобиля с двигателем 21124 (1,6i 16V). На двигателе 2112 (1,5i 16V) вместо четырех катушек установлен модуль зажигания; датчик концентрации кислорода установлен в приемной трубе; в системе питания регулятор давления установлен на топливной рампе а в системе улавливания паров имеется предохранительный клапан (подробнее см ниже).]: 1 — выключатель зажигания; 2 — главное реле; 3 — аккумуляторная батарея; 4 — воздушный фильтр; 5 — колодка диагностического разъема; 6 — щиток приборов; 7 — тахометр; 8 — контрольная лампа неисправности системы управления двигателем; 9 — спидометр; 10 — датчик иммобилайзера с индикатором; 11 — блок управления иммобилайзера; 12 — электровентилятор системы охлаждения двигателя; 13 — реле электровентилятора; 14 — электронный блок управления (ЭБУ); 15 — датчик температуры охлаждающей жидкости; 16 — форсунка; 17 — датчик положения распределительного вала (датчик фаз); 18 — катушка зажигания; 19 — дроссельный узел; 20 — датчик положения дроссельной заслонки; 21 — датчик массового расхода воздуха; 22 — регулятор холостого хода; 23 — свеча зажигания; 24 — датчик концентрации кислорода; 25 — датчик скорости автомобиля; 26 — датчик положения коленчатого вала; 27 — датчик детонации; 28 — шкив коленчатого вала; 29 — топливный фильтр; 30 — реле топливного насоса; 31 — топливный бак; 32 — топливный модуль; 33 — сепаратор; 34 — гравитационный клапан; 35 — обратный клапан; 36 — адсорбер; 37 — клапан продувки адсорбера

    Схема системы управления 8-клапанным двигателем [Схема показана на примере автомобиля с двигателем 21114 (1,6i 8V). На двигателе 2111 (1,5i 8V) датчик концентрации кислорода установлен в приемной трубе, в системе питания регулятор давления установлен на топливной рампе, в системе улавливания паров топлива имеется предохранительный клапан; вместо катушки зажигания установлен модуль зажигания (подробнее см. ниже).]:

    1 — выключатель (замок) зажигания; 2 — главное реле; 3 — аккумуляторная батарея; 4 — воздушный фильтр 5 — колодка диагностического разъема; 6 — щиток приборов; 7 — тахометр; 8 — контрольная лампа неисправности системы управления двигателем 9 — спидометр; 10 — датчик иммобилайзера с индикатором; 11 — блок управления иммобилайзера; 12 — электровентилятор системы охлаждения двигателя; 13 — реле электровентилятора; 14 — электронный блок; управления (ЭБУ); 15 — датчик температуры охлаждающей жидкости; 16 — катушка зажигания; 17 — свеча зажигания; 18 — датчик положения распределительного вала (датчик фаз); 19 — ; форсунка; 20 — дроссельный узел; 21 — датчик положения дроссельной заслонки; 22 — датчик массового расхода воздуха; 23 — регулятор холостого хода; 24 — датчик концентрации кислорода; 25 — датчик скорости автомобиля; 26 — датчик положения коленчатого вала; 27 — датчик детонации; 28 — шкив коленчатого вала; 29 топливный фильтр; 30 — реле топливного насоса; 31 — топливный бак; 32 — топливный модуль; 33 — сепаратор; 34 — гравитационный клапан; 35 — обратный клапан; 36 — адсорбер; 37 — клапан продувки адсорбера

    Система управления двигателем включает и выключает топливный насос, контролирует количество воздуха, поступающего в цилиндры двигателя, впрыскивает необходимое количество топлива во впускной трубопровод, управляет жирообразованием на свечах зажигания, корректирует угол опережения зажигания, регулирует частоту вращения коленчатого вала на холостом ходу, управляет электровентилятором системы охлаждения двигателя. Система управления двигателем — электронная, с распределенным фазированным впрыском топлива (то есть топливо впрыскивается во впускной трубопровод каждого цилиндра в соответствии с рабочим циклом двигателя) [На части двигателей 2111 впрыск нефазированный.]. Система состоит из следующих элементов:

    — электронный блок управления;

    1) датчик положения коленчатого вала;

    2) датчик положения распределительного вала [На автомобилях с фазированным впрыском.];

    3) датчик положения дроссельной заслонки;

    4) датчик детонации;

    5) датчик температуры охлаждающей жидкости;

    6) датчик массового расхода воздуха;

    7) датчик скорости автомобиля;

    датчик концентрации кислорода (или двух датчиков для ЕВРО III);

    9) датчик неровной дороги (для ЕВРО III);

    2) реле топливного насоса;

    4) катушка зажигания или модуль зажигания [Модуль зажигания устанавливался на автомобилях с двигателями 2111 первых лет выпуска, на автомобилях с двигателями 21124 установлены четыре индивидуальные катушки.];

    5) регулятор холостого хода;

    6) реле электровентилятора системы охлаждения;

    7) контрольная лампа неисправности системы управления двигателем;

    8) клапан продувки адсорбера;

    — колодка диагностического разъема.

    В систему управления двигателем также интегрированы:

    — автомобильная противоугонная система;

    Электронный блок управления (ЭБУ)

    Главный управляющий элемент системы — электронный блок управления (ЭБУ), или, как часто его называют, — контроллер с встроенным микропроцессором. По сути ЭБУ — это специализированный мини-компьютер, в котором установлена только одна программа — управление двигателем, а датчики и исполнительные устройства образуют периферийное оборудование этого компьютера. Блок получает и анализирует сигналы датчиков. На основе полученных данных блок рассчитывает управляющие команды и выдает их на исполнительные устройства. В блоке имеется три типа памяти [В конструкцию ЭБУ заводом-изготовителем могут быть внесены изменения.]: постоянное запоминающее устройство (ПЗУ), оперативное запоминающее устройство (ОЗУ) и перепрограммируемое запоминающее устройство (ППЗУ).

    Расположение элементов системы управления двигателем 21124 (1,6i 16V) в моторном отсеке [Декоративная накладка двигателя снята.]:

    1
    —
    датчик положения коленчатого вала; 2 — датчик концентрации кислорода; 3 — датчик скорости автомобиля; 4 — регулятор холостого хода; 5 — датчик положения дроссельной заслонки; 6 — датчик массового расхода воздуха; 7 — место установки датчика температуры охлаждающей жидкости (на корпусе термостата); 8 — катушка зажигания четвертого цилиндра; 9 — катушка зажигания третьего цилиндра; 10 — катушка зажигания второго цилиндра; 11 — катушка зажигания первого цилиндра; 12 — место установки датчика положения распределительного вала; 13 — клапан продувки адсорбера

    Расположение элементов системы управления двигателем 2112 (1,5i 16V) в моторном отсеке [Декоративная накладка двигателя снята.]:

    1 — клапан продувки адсорбера; 2 — место установки датчика положения коленчатого вала в приливе блока цилиндров; 3 , 4, 5
    и
    7 — высоковольные провода свечей зажигания соответственно первого, второго, третьего и четвертого цилиндров; 6 — датчик положения дроссельной заслонки и регулятор холостого хода (установлены на корпусе дроссельной заслонки); 8 — модуль зажигания; 9 — датчик массового расхода воздуха; 10 — место установки датчика температуры охлаждающей жидкости (под воздушным фильтром на корпусе термостата); 11, 12, 13
    и
    14 — форсунки соответственно четвертого, третьего второго и первого цилиндра; 15 — место установки датчика положения распределительного вала

    Расположение элементов системы управления двигателями 2111 и 21114 (8V) в моторном отсеке [Показано на примере двигателя 21114 со снятой декоративной накладкой. На двигателе 2111 расположение элементов аналогичное.]:

    1 — клапан продувки адсорбера; 2 — место установки датчика положения коленчатого вала в приливе блока цилиндров; 3 — форсунка; 4 — датчик положения дроссельной заслонки и регулятор холостого хода (установлены на корпусе дроссельной заслонки); 5 — датчик положения распределительного вала; 6 — датчик массового расхода воздуха; 7 — датчик температуры охлаждающей жидкости (под воздушным фильтром на корпусе термостата); 8 — свечи зажигания; 9 — модуль зажигания; 10 — высоковольтные провода свечей зажигания; 11 — датчик детонации

    ПЗУ — память энергонезависимая (то есть информация в памяти сохраняется при отключении питания) и представляет собой микросхему («чип») [В конструкцию ЭБУ заводом-изготовителем могут быть внесены изменения.]. Микросхему устанавливают на плату блока через разъемное соединение — специальную колодку, а не припаивают, как другие элементы. Сделано это с целью унификации ЭБУ для различных моделей автомобилей. В ПЗУ хранится программа вычислений и необходимые для расчета данные (параметры двигателя, передаточные отношения трансмиссии и другие характеристики). Эта информация индивидуальна для каждой модификации автомобиля.

    ЭБУ, блок управления иммобилайзером, предохранители и реле системы управления двигателем расположены под консолью панели приборов.

    Правая накладка консоли панели приборов снята.

    Неквалифицированное перепрограммирование ПЗУ или перестановка микросхемы от другой модели автомобиля (так называемый чип-тюнинг) может привести к нарушениям в работе двигателя, к выходу из строя элементов системы управления двигателем, повреждению двигателя.

    В процессе работы ЭБУ контролирует исправность всех элементов и цепей системы управления двигателем. Обнаружив неисправность, ЭБУ переводит систему управления двигателем на резервный режим работы и включает контрольную лампу неисправности двигателя на щитке приборов. Двигатель при этом может продолжить работу (кроме случая неисправности датчика положения коленчатого вала, см. ниже), что позволяет доехать до места ремонта своим ходом. Коды обнаруженных неисправностей ЭБУ записывает в ОЗУ. Там же хранится оперативная информация, которую микропроцессор ЭБУ использует при расчетах. При отключении аккумуляторной батареи от бортовой сети автомобиля вся информация, хранящаяся в ОЗУ, будет удалена.

    В ППЗУ хранятся коды противоугонной системы автомобиля (иммобилайзера). Этот тип памяти энергонезависим. После активации иммобилайзера ЭБУ блокирует работу системы управления двигателем при попытке запуска двигателя без специальных электронных ключей.

    Датчик положения коленчатого вала (ДПКВ) предназначен для формирования сигналов, по которым ЭБУ синхронизирует свою работу с тактами рабочего процесса двигателя. Поэтому часто этот датчик называют датчиком синхронизации. Действие датчика основано на принципе индукции — при прохождении мимо сердечника датчика зубьев шкива коленчатого вала в цепи датчика возникают импульсы напряжения переменного тока. Частота появления импульсов соответствует частоте вращения коленчатого вала. Зубья расположены по окружности шкива (через 6°). Два из них отстоят друг от друга на угловом расстоянии 18°. Сделано это для формирования в цепи датчика опорных сигналов — своеобразных точек отчета, относительно которых ЭБУ определяет положение коленчатого вала — верхние мертвые точки в первом/четвертом и втором/третьем цилиндрах. Работа двигателя с неисправным датчиком положения коленчатого вала невозможна. Датчик положения коленчатого вала ремонту не подлежит — в случае неисправности он заменяется в сборе.

    Датчик положения коленчатого вала

    Датчик положения распределительного вала (ДПРВ) предназначен для формирования сигнала, по которому ЭБУ определяет верхнюю мертвую точку (ВМТ) поршня первого цилиндра при такте сжатия. Иногда этот датчик называют датчиком фаз. Принцип действия датчика основан на эффекте Холла. Когда через прорезь в торце датчика проходит выступ кольца, закрепленного на шкиве распределительного вала впускных клапанов, датчик подает на ЭБУ электрический сигнал. При неисправности ДПРВ электронный блок управления переводит систему на резервный режим работы.

    Датчик положения распределительного вала — это электронный прибор, который не подлежит ремонту. В случае неисправности датчика его следует заменить.

    Датчик положения распределительного вала установлен в заглушку головки блока цилиндров на 8-клапанных двигателях (2111 и 21114)

    Датчик положения распределительного вала установлен на головке блока цилиндров возле задней крышки ремня ГРМ на 16-клапанных двигателях (2112 и 21124)

    Датчик детонации (ДД) — пьезоэлектрический, реагирует на вибрацию двигателя, установлен на передней стенке блока цилиндров. По сигналам датчика ЭБУ определяет момент возникновения детонации при работе двигателя и в соответствии с этим корректирует угол опережения зажигания. При неисправности ДД электронный блок управления переводит систему на резервный режим работы.

    Датчик массового расхода воздуха (ДМРВ) пленочного типа, установлен между воздушным фильтром и дроссельной заслонкой. По сигналу датчика ЭБУ рассчитывает количество воздуха, поступающего в цилиндры двигателя. При неисправности ДМРВ электронный блок управления переводит систему на резервный режим работы.

    Датчик массового расхода воздуха

    Датчик положения дроссельной заслонки (ДПДЗ) установлен на корпусе дроссельной заслонки и связан с осью дроссельной заслонки. ДПДЗ представляет собой переменный резистор, сопротивление которого зависит от угла положения дроссельной заслонки. По сигналу ДПДЗ электронный блок управления определяет величину открытия дроссельной заслонки. При неисправности ДПДЗ электронный блок управления переводит систему на резервный режим работы.

    Датчик положения дроссельной заслонки

    Регулятор холостого хода (РХХ) — это запорный клапан с приводом от шагового электродвигателя. РХХ установлен на корпусе дроссельной заслонки. ЭБУ, подавая управляемый сигнал на РХХ, регулирует частоту вращения коленчатого вала двигателя на холостом ходу, при запуске и прогреве двигателя.

    Регулятор холостого хода

    Датчик концентрации кислорода подает выходной сигнал, по которому ЭБУ определяет концентрацию кислорода в отработавших газах. По полученным данным ЭБУ корректирует количество топлива, впрыскиваемого в цилиндры двигателя, тем самым поддерживая оптимальную пропорцию смеси воздуха с топливом (это необходимо для эффективной работы каталитического нейтрализатора). Чувствительный элемент датчика концентрации кислорода расположен в потоке отработавших газов (перед каталитическим нейтрализатором). Работоспособность датчика возможна только при нагреве его чувствительного элемента до температуры не ниже 300°С. Для сокращения времени прогрева в датчик встроен нагревательный элемент. На двигателях 2111 и 2112 датчик установлен в нижней части приемной трубы, а на двигателях 21114 и 21124 — в верхней части выпускного коллектора. Расположение датчика на коллекторе позволяет сократить время прогрева датчика до рабочей температуры.

    Датчик концентрации кислорода: 1 —

    соединительная колодка; 2 — жгут проводов; 3 — уплотнительное кольцо; 4 — чувствительный элемент с отверстиями для подвода отработавших газов

    На автомобилях, удовлетворяющих требованиям норм токсичности ЕВРО III, в систему выпуска отработавших газов после нейтрализатора встроен второй датчик концентрации кислорода.

    Наличие в отработавших газах соединений свинца и кремния может привести к выходу из строя датчика концентрации кислорода. Поэтому не допускается использование этилированного бензина. При ремонте двигателя нельзя применять герметик с большим содержанием силикона (соединения кремния), пары которого могут попасть через систему вентиляции картера в цилиндры и далее в выпускной тракт. Следует использовать герметик, на упаковке которого специально указано, что он безопасен для датчика концентрации кислорода.

    Датчик температуры охлаждающей жидкости (ДТОЖ) — полупроводниковый прибор — термистор, электрическое сопротивление которого меняется при изменении температуры окружающей среды. ДТОЖ установлен в корпусе термостата. По сопротивлению датчика ЭБУ оценивает температурный режим двигателя. Полученные данные используются при расчете большинства управляющих команд для элементов системы управления двигателем, а также для включения электровентилятора системы охлаждения двигателя. При неисправности ДТОЖ электронный блок управления переводит систему на резервный режим работы.

    Датчик температуры охлаждающей жидкости с медным уплотнительным кольцом

    Датчик скорости автомобиля установлен на коробке передач. Принцип действия датчика основан на эффекте Холла. По импульсам, вырабатываемым датчиком, ЭБУ рассчитывает скорость автомобиля. Сигнал с датчика поступает также на спидометр.

    Датчик скорости автомобиля

    На двигателе 21124

    используются четыре
    катушки зажигания
    . Они установлены непосредственно на свечах зажигания. Это исключает снижение мощности искры из-за утечек тока (такое возможно при повреждении изоляции высоковольтных проводов).

    Катушка зажигания двигателя 21124: 1 — выводы для подсоединения колодки жгута проводов; 2 — проушина для крепления катушки; 3 — резиновое уплотнительное кольцо; 4 — наконечник для соединения со свечой зажигания

    На двигателе 21114 установлена катушка зажигания, которая представляет собой две двухвыводные катушки зажигания, выполненные в едином корпусе. Искрообразование происходит в двух цилиндрах одновременно (1-4 и 2-3). Катушка зажигания соединена со свечами высоковольтными проводами с несъемными наконечниками.

    Элементы системы зажигания двигателя 21114: 1 — катушка зажигания; 2 — комплект высоковольтных проводов

    Автомобили ранних годов выпуска с двигателями 2111 и автомобили с двигателями 2112 были оборудованы модулем зажигания (вместо катушки зажигания). Модуль представляет собой также сдвоенные двухвыводные катушки, установленные в общем корпусе. Дополнительно в корпусе расположена интегральная схема, управляющая работой катушек.

    На двигателях 2112 и 21124 применяются свечи зажигания АУ17ДВРМ, где:

    А — резьба М14х1,25;

    У — шестигранная часть корпуса под ключ на 16 мм

    ;

    17 — калильное число;

    Д — длина резьбовой части 19 мм, с плоской посадочной поверхностью;

    В — выступание теплового конуса изолятора за торец резьбовой части корпуса;

    Р — встроенный резистор;

    М — биметаллический центральный электрод.

    На двигатель можно установить свечи различных производителей аналогичного типа (см. табл. 16.2).

    Свеча зажигания: 1 — боковой электрод; 2 — центральный электрод (в тепловом конусе изолятора); 3 — резьбовая часть корпуса; 4 — уплотнительное кольцо; 5 — шестигранная часть корпуса под ключ; 6 — изолятор (на нем нанесена маркировка свечи зажигания); 7 — контактный наконечник (съемный, установлен на резьбе)

    На двигателях 2111 и 21114

    применяются свечи зажигания А17ДВРМ, где:

    А — резьба М14×1,25;

    17 — калильное число;

    Д — длина резьбовой части 19 мм (с плоской посадочной поверхностью);

    В — выступание теплового конуса изолятора за торец резьбовой части корпуса;

    Р — встроенный резистор;

    М — биметаллический центральный электрод.

    На двигатель можно установить свечи различных производителей аналогичного типа (см. табл. 16.2).

    Форсунка — это электромагнитный игольчатый клапан, на выходном патрубке которого выполнен распылитель с четырьмя калиброванными отверстиями. Форсунка открывается по сигналу ЭБУ, при этом топливо под давлением впрыскивается непосредственно на впускной клапан. Количество топлива, поступающего в цилиндр, регулируется временем открытия форсунки. На двигателе установлено по одной форсунке на каждый цилиндр.

    Форсунка двигателя 2111: 1 — распылитель; 2 — уплотнительное резиновое кольцо; 3 — выводы для подсоединения жгута проводов

    Клапан продувки адсорбера установлен на крышке корпуса адсорбера (подробнее см. «Система питания»).

    Колодка диагностического разъема предназначена для подключения внешнего диагностического устройства (например, ДСТ-2М) к системе управления двигателем. Колодка установлена на панели приборов снизу со стороны водителя.

    Какими бывают эбу 2110

    ЭБУ Bosch M1.5.4

    ЭБУ ВАЗ 2110 Январь 5.1

    ЭБУ ВАЗ 2110 BOSCH MP7.0H

    Расположение радиатора печки ваз 2110

    Обогревательное оборудование ВАЗ 2110 выполняет две основные функции: приготовление, раздача тепла.

    Подготовкой занимается тепловой блок, называемый по-простому печка. Он располагается под капотом со стороны дворников.

    Радиатор занимает горизонтальное местоположение под панелью. Контроллер поддерживает скорость поступления, температуру теплоносителя, руководствуясь позицией регуляторов приборного щитка, информацией потолочного датчика.

    Место нахождения радиатора печки

    Левый край синего сектора одного указывает на закрытую заслонку, правый край красной полосы соответствует открытому состоянию. Вторая рукоятка устанавливает режимы работы вентилятора.

    Распространяют тепло салонные воздуховоды. Верхние сопла обдувают ветровое стекло, стекла передних дверей, размещаются по краю приборной доски. Нижние каналы направлены под ноги водителю, пассажирам.

    ЭБУ ВАЗ (мозги)

    Довольно часто владельцы отечественных автомобилей вынуждены производить замену ЭБУ двигателем в связи с попаданием в блок управления антифриза. Сброс, сброс ошибки check, сброс Для его замены зажимаем фиксатор и поднимаем скобу, соединяющую колодку и провода. Далее с помощью головки на «10» и удлинителя откручиваем болт, фиксирующий блок управления двигателем на платформе аккумулятора. Также откручиваем болт, скрепляющий кронштейн блока с брызговиком. Далее берем новый блок управления двигателем и устанавливаем его в кронштейн, после чего собираем всю конструкцию в обратном порядке. Перенос мозгов на Калине, подробное описание: Почему в стандартном месте Недавно заметил в своей Ладе Калине такую закономерность, что при резвой езде блок управления двигателем ЭБУ запоминает мой стиль езды, и подстраивается под мой стиль вождения.

    Прошиваем ЭБУ на ВАЗ 2110 своими руками

    Часто бывает необходимо прошить мозги автомобиля, для того чтобы убрать те или иные проблемы у автомобиля, о том как это сделать читайте ниже:

    1. Необходимо купить или же скачать бесплатный: К-лайн Адаптер (для примера МастерКит или Ромокабель, любой другой) АКБ, или БП (12V), Программа (в нашем случае winfe_1.13) Авторская (или стоковая) прошивка уже вам решать, в моем случае i205LR54_v7.3.bin
    2. Блок снять для удобства работы на столе. PS НЕ ЗАБЫВАЕМ: Снимаем клемму массы с аккумулятора, а лишь Затем разъем с ЭБУ
    3. Схема подключения к блоку ЭБУ

      Схема подключения к блоку ЭБУ

    4. 51,53 контакт ЭБУ — Масса71 контакт ЭБУ — К-Лайн (сюда подключается адаптер для программирования)13 контакт ЭБУ — Включение зажигания (+12В)12 контакт ЭБУ – Неотключаемое питание (+12В)43 контакт ЭБУ — Разрешение программирования (+12В, через резистор порядка 4КОм)44,63 контакт ЭБУ — Питание главного реле (+12В)

      ЭБУ

    5. Для подключения можно приобрести такой разъем
    6. Теперь когда всё подготовили. Переходим к программе winfe_1.13 (программа работает как из по Win ХР так и из под Win 7). Открываем программу. Выбираем Январь 7.2 Выставляем Порт (Щелкаем и выбираем тот на котором Адаптер). Выставляем скорость 57600
    7. Все подключено, настроено, программа открыта, врубаем питание на 13 контакт, ждем секунд 30 должна появиться надпись “Связь с ЭБУ”, если не появилось выключаем питание сек на 5-10 и включаем опять. Если не появляется, проверяем правильность подключения!
    8. Как связь появилась щелкаем на кнопку «Программирование ЭБУ» и выбираем свою Декриптованную прошивку в формате “bin” весить она должна 64 кбайта! Если же она весит меньше(или программа её не понимает), значит надо Декриптовать программой «Enigma»
    9. Заходим щелкаем Распаковать прошивку, выбираем свою криптованную, Енигма её Декриптует! Далее опять выбираем нашу декриптованную прошивку и ждем когда она зальется. ЕЕПРОМ не трогаем. Отключаем, идем ставим.После перепрограммированния блока сброс контроллера с очисткой памяти самообучения (инициализацией) ОБЯЗАТЕЛЕН!

    На что менять контроллер

    Обратите внимание, что если ваш старый контроллер выйдет из строя, менять его следует на точно такой же который был установлен ранее – прямо с завода. Цена подобных устройств в зависимости от вида и года выпуска вашего автомобиля может быть в широком диапазоне и составлять от 5000 до 10000 рублей.

    ЭБУ является основным управляющем модулем в любом автомобиле. Благодаря блоку управления определяются оптимальные параметры для работы силового агрегата, поэтому данный модуль всегда должен работать точно, как часы. Где находится ЭБУ ВАЗ 2110, какие неисправности для него характерны и как поменять устройство при необходимости — об этом мы расскажем ниже.

    Автомобиль ВАЗ 2110 считается первым транспортным средством отечественного автопрома, оснащенным инжекторным мотором. Силовой агрегат управляется при помощи ЭБУ — электронного устройства, который определяет основные параметры работы двигателя в соответствии с сигналами датчиков. По сути, ЭБУ ВАЗ 2110, ВАЗ 2112 или любой другой модели представляет собой «мозги» машины, работа которых влияет на функциональность транспортного средства в целом.

    В «Десятках», а также ВАЗ 2112 16 клапанов и других моделях, оснащенными системами БОШ 7.9.7 либо Январь 7.2 в головке установлен один винт М6. С этого винта берется масса на катушки зажигания, а масса непосредственно на управляющий модель берется в салоне. Обычно массой служит приваренная шпилька, установленная на кронштейне блока ЭСУД, в частности, за центральной консолью, за левым экраном. В данном случае на кронштейн масса передается через шпильку, которая заварена на моторном щите, посредине. Также следует отметить, что гайка на этой шпильке обычно не затягивается.

    Электронный блок управления двигателем (ЭБУ,ЭСУД, контролёр)

    Доставка по России. Мы рады анонсировать Вам новое изделие, которое ожидается в продаже к концу февраля года. Это новые ходовые огни высокого качества для Лада Ларгус. Этой осенью на рынок автотюнинга поступил новый аэродинамический обвес для Lexus RX «ATAGO», купить теперь его вы можете и в нашем интернет-магазине. В этой статье пойдет речь именно о нем.

    Как прошить ВАЗ Многих автовладельцев интересует, как прошить ВАЗ , поменять «мозги» автомобиля, сделать его более спортивным.

    Проблемы при оплате банковскими картами

    Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

    1. На карте стоит ограничение на оплату покупок в интернет
    2. Пластиковая карта не предназначена для совершения платежей в интернет.
    3. Пластиковая карта не активирована для совершения платежей в интернет.
    4. Недостаточно средств на пластиковой карте.

    Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

    Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

    Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на

    Как самостоятельно осуществить диагностику блока?

    На первый взгляд может показаться, что диагностика ЭБУ — это сложная задача, с которой справится далеко не каждый. Действительно, произвести проверку своего блока не так просто, но имея теоретические знания, их вполне можно применить на практике.

    Необходимые инструменты и оборудование

    Чтобы проверить работоспособность модуля самому, нужно будет выполнить ряд действий для подключения к ЭБУ.

    Для выполнения проверки вам потребуются следующие устройства и элементы:

    1. Осциллограф. Понятное дело, что такое устройство есть не у каждого автолюбителя, поэтому если у вас его нет, то можно использовать компьютер с заранее установленным на него необходимым диагностическим софтом.
    2. Кабель для подключения к устройству. Вам нужно выбрать адаптер, который поддерживает протокол KWP2000.
    3. Программное обеспечение. Найти диагностический софт сегодня — не проблема. Для этого достаточно промониторить сеть и найти программу, которая подойдет для вашего транспортного средства. Программа подбирается с учетом авто, поскольку на разных машинах ставятся разные блоки управления.

    Фотогалерея «Готовимся к диагностике системы»

    Алгоритм действий

    Процедура диагностики электронной системы управления рассмотрена ниже на примере модуля Бош М 7.9.7. Эта модель блока управления является одной из наиболее распространенных не только в отечественных машинах ВАЗ, но и на авто зарубежного производства. Также нужно отметить, что процесс проверки описан на примере использования программного обеспечения KWP-D.

    Итак, как проверить ЭБУ в домашних условиях:

    1. В первую очередь используемый адаптер необходимо соединить с компьютером или ноутбуком, а также самим контроллером ЭСУД. Для этого один конец кабеля подключите к выходу на блоке, а второй — к USB-выходу на компьютере.
    2. Далее, вам необходимо повернуть ключ в замке зажигания машины, но при этом двигатель запускать не нужно. Включив зажигание, на компьютере можно запустить диагностическую утилиту.
    3. Выполнив эти действия, на экране компьютера должно выскочить окно с сообщением, которое подтверждает успешное начало диагностики неисправностей в работе контроллера. Если по каким-то причинам сообщение не появилось, нужно удостовериться в том, что компьютер успешно подключился к контроллеру. Проверьте качество подключения и соединения кабеля с блоком и ноутбуком.
    4. Затем на дисплее ноутбука должна быть выведена таблица, где будут указаны основные технические характеристики и параметры работы транспортного средства.
    5. На следующем этапе вам необходимо обратить внимание на раздел DTC (в разных программах он может называться по-разному). В этом разделе будут представлены все неисправности, с которыми работает силовой агрегат. Все ошибки будут демонстрироваться на экране в виде зашифрованных комбинаций букв и цифр. Для их расшифровки вам нужно зайти в другой раздел, который обычно называется Коды, либо воспользоваться технической документацией к своему авто.
    6. В том случае, если в данном разделе нет ошибок, то вы теперь можете не переживать, поскольку мотор транспортного средства работает отлично (автор видео о ремонте ЭБУ в домашних условиях — канал АВТО РЕЗ).
    Поделиться
    Отправить
    Класснуть
    Ссылка на основную публикацию
    Похожее
