В случае появления неисправностей в работе автомобиля электронный блок управления (ЭБУ) двигателем запоминает ошибки в памяти. В дальнейшем ошибки ЭБУ Калины можно прочитать с помощью бортового компьютера или специального оборудования для диагностики автомобиля. Кроме кодов ошибок контроллера есть возможность выполнить самодиагностику Калина на приборной панели.
Совет
: Для считывания ошибок в электронных блоках владельцы автомобилей часто пользуются ELM327 адаптером ( купить на Ali) и приложением OpenDiag в смартфоне.
Как устроен комплекс самодиагностики?
Эта система самостоятельно регулируется в автоматическом режиме. В ее структурный состав включены несколько электронных устройств. По импульсам датчиков в память ЭБУ стекается разнообразная информация, среди которой присутствуют неисправности Они представлены в виде обозначенных кодов неисправностей. Производители автомобилей не являются сторонниками того, что владельцы склоняются к самостоятельному обслуживанию электронных систем машин, поэтому стремятся не разглашать значения кодов. Здесь прослеживается благородный мотив разработчиков, ведь они понимают, что таким образом мошенники могут воспользоваться ситуацией и изменить настройки электронного модуля, например, уменьшить показания одометра перед продажей авто Лада Калина и пр.
Такая ситуация заставляет производителя и дилеров склонять владельцев к обслуживанию системы самодиагностики в условиях специализированных сервисов.
Особо важным компонентом данной системы является бортовой контроллер. С его помощью собранная от датчиков информация подвергается обработке и выдаче на дисплей. Лада Калина не обладает таким устройством, что лишает владельца возможности визуально считывать информацию касаемо поломок. Здесь на помощь приходит сканирующее оборудование. Благодаря нему, происходит самодиагностика.
Лада Калина ошибки сброшены но чек горит
Многие автовладельцы сталкиваются с проблемой, при которой горит чек на Калине. Давайте попробуем разобраться, в чем может быть причина. Существует несколько поводов, когда неожиданно включается индикатор на панели приборов Калины.
Содержание
Выход из строя датчика кислорода
Почему горит лампа индикации? Если кислородный датчик вышел из строя, то это означает, что бортовой компьютер машины Лада Калина не сможет получить нужные данные. Это приведет к тому, что автомобиль будет больше расходовать топлива, сократит мощность двигателя. В большинстве автомобилей устанавливается от 2 до 4 датчиков кислорода.
Почему датчик кислорода выходит из строя? Одной из причин выхода из строя датчика кислорода на Калине является его загрязненность отработанным маслом. В результате его чувствительность снижается, а это, соответственно, приводит к неточности показаний.
Ремонт лопнувшего катализатора будет стоить дорого. Часто возникает необходимость приобретения нового. Поэтому тянуть с заменой датчика не стоит. Новый прибор стоит недешево, но намного меньше, чем обойдется ремонт всей системы нейтрализатора выхлопных газов. Процедура замены датчика кислорода на Калине достаточно проста, если следовать инструкции.
Нарушенная герметичность топливного бака, поломка катализатора
- Если нарушена герметичность топливной системы, в нее начинает поступать воздух.
- Появляется дополнительный расход топлива.
- Воздух в топливной системе приводит к проблемам с двигателем.
- На приборной панели загорается чек двигателя.

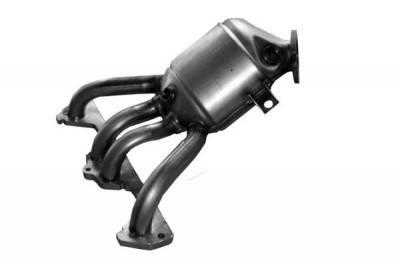

Что делать, если вышел из строя катализатор? Автомобильный катализатор необходим для того, чтобы нейтрализовать выхлопные газы. В окиси, которая содержится в выхлопах, много веществ, вредных для окружающей среды. Катализатор снижает вред, который причиняет работающий автомобиль окружающей среде.
Одной из причин выхода катализатора из строя является поломка датчика кислорода. Старые свечи зажигания могут привести к выходу катализатора из строя. Не стоит несерьезно относиться к этой проблеме. При неисправности датчика кислорода, свечей зажигания нарушается процесс нейтрализации выхлопных газов.
Стоимость нового катализатора достаточно велика, но все же дешевле, чем ремонт двигателя. Есть и еще одна проблема. Самостоятельно заменить на Калине катализатор у вас вряд ли получится, поэтому нужно ехать в сервис. Для того чтобы избежать этого, следует регулярно менять датчики кислорода и свечи зажигания.
Если вышел из строя датчик массового расхода воздуха, то автомобиль начинает потреблять больше топлива. Происходит больший выброс окиси углерода, снижаются мощность двигателя, плавность хода автомобиля. Если наблюдается слабая динамика при разгоне, то имеет смысл предположить, что датчик неисправен. Как правило, в холодную погоду автомобиль начинает плохо заводиться.
Читайте также:
На работоспособность двигателя неисправность датчика слабо влияет. Какое-то время можно ездить и с неисправным датчиком. Но это приведет к повышенному расходу топлива. Стоимость нового датчика на Калину не очень высока, да и замену можно сделать своими руками. При необходимости датчик могут заменить и в сервисе, во время планового осмотра.
Старые свечи зажигания и высоковольтные провода
Специалисты по обслуживанию автомобилей рекомендуют производить замену свечей через 25-30 тысяч км пробега, особенно если машина старая. Однако на срок эксплуатации свечей зажигания оказывают непосредственное влияние качество топлива, стиль вождения. Неисправность свечей, как правило, бывает очень заметной.
Именно поэтому менять свечи нужно регулярно. Стоимость их на Калину невысока, а сделать работу можно своими руками. Своевременная замена свеч значительно увеличит срок эксплуатации двигателя автомобиля. Для того чтобы заменить свечи, потребуется свечной ключ. Состояние высоковольтных проводов нужно контролировать.
Если лампочка мигает, когда вы едете, то следует остановить автомобиль и проверить уровень масла в двигателе. Иногда выходит из строя масляный фильтр. В ряде случаев возникает необходимость в замене масла в двигателе. Будет полезным осмотреть силовой агрегат на наличие на нем повреждений. Если лампочка продолжает мигать, нужно ехать в сервис и делать диагностику.
avtognostika.ru

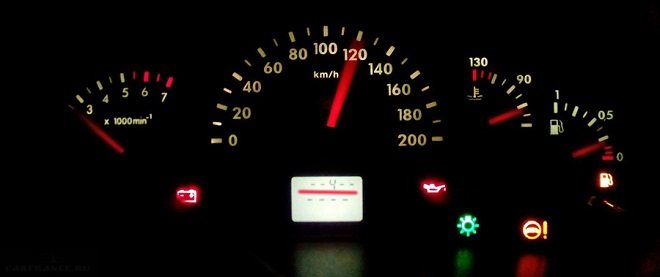

Диагностирование с применением приборной панели
Владельцу рассматриваемой нами российской модели желательно помнить все коды ошибок, которые периодически могут возникать в системе. Кроме этого, рекомендуется научиться самостоятельно выполнять диагностирование приборной панели. Она призвана отражать коды ошибок, возникающие в электронных компонентах Лада Калина.
Для запуска процесса диагностики потребуется нажать кнопку, которой фиксируется величина суточного пробега. Удерживая ее, включаем зажигание поворотом соответствующего ключа. Если данная манипуляция исполнена корректно, то стрелки на шкалах спидометра, тахометра и вспомогательных индикаторов начнут движение по круговой траектории, перемещаясь от начального к конечному положению.
По завершении данного перемещения стрелок владельцу потребуется переключить экран в другой режим. Это поможет осуществить специальная кнопка, присутствующая на переключателе дворников под рулем. Нажатие воспроизводит картинку с показателями работоспособности широкого перечня подвластных ЭБУ приборов. Также здесь высвечивается версия программного софта комплекса — самодиагностика.
Диски на Гранту
Шумоизоляция дверей Гранта
Лада Гранта кузов оцинкованный или нет
Вслед за троекратным обновлением информации на приборке появляются сами коды ошибок, выраженные в цифровом виде.
Рассмотрим перечень ошибок по номерам:
- №2 – ошибка свидетельствует о присутствии факта отклонения показателя напряжения в бортовой сети от номинального параметра;
- №3 – «говорит» о вышедшем из строя датчике топливного уровня в баке;
- №4 – так называемая ошибка 4 активируется, если в цепи датчика температуры антифриза в охлаждающем контуре произошел разрыв или же сам компонент пришел в негодность;
- №5 – указывает на поломку датчика забортной температуры;
- №6 — подтверждает факт перегрева мотора;
- №7 – констатирует критически малый уровень давления масла в соответствующем контуре мотора;
- №8 – ошибка 8 на нерабочие тормозные узлы автомобиля;
- №9 – подтверждает факт разрядки АКБ.
Отдельного внимания заслужил символ «Е», который указывает на присутствие ошибок, заложенных в «EEPROM». Каждая неисправность, в том числе ошибка 4 и ошибка 8, требуют внимания со стороны владельца авто.
Диагностика
Если вы заметили, что в работе транспортного средства Лада Калина возникло что-то неладное, то есть смысл произвести диагностику машины. Как правило, все поломки проявляются сразу после проверки авто. Вы можете обратиться за помощью в проведении диагностики на СТО, где заплатите определенную сумму за эту услугу, а можете все сделать сами. Разумеется, при помощи специального оборудования есть больший шанс определить неисправность, так как при самостоятельной проверке есть вероятность получения неточных данных.

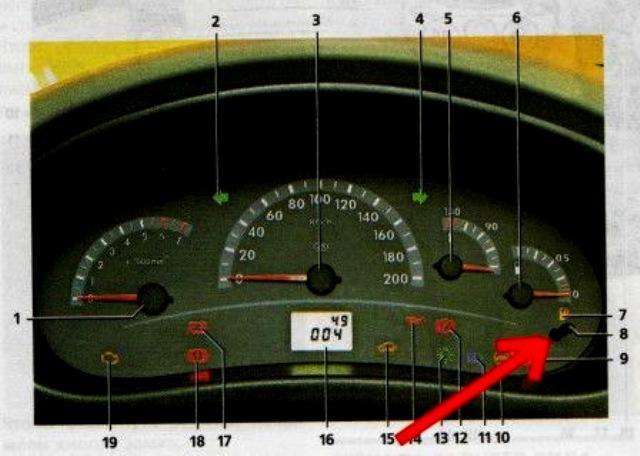

Итак, приступим к самостоятельной диагностике авто. Для этого:
- Выключите зажигание.
- Нажмите на кнопку сброса дневного пробега и удерживайте.
- Удерживая кнопку, проверните ключ в замке зажигания.
- Сделав это, на приборной панели все указатели датчиков загорятся, а стрелки тахометра, спидометра, датчика температуры антифриза и уровня бензина в топливном баке пройдут по шкале от нуля до максимума. Далее, нажмите на кнопку, расположенную на подрулевом переключателе дворников. Таким образом вы сможете переключить данные на экране панели приборов. На первом вы сможете увидеть процесс проверки работоспособности панели приборов. На втором будет показана версия установленного в автомобиле программного обеспечения, а на третьем — комбинации неисправностей.
Чтобы проверить свое авто на наличие поломок, зажмите кнопку суточного пробега и держите ее, одновременно включив ключ зажигания. В это время все стрелки пройдут от нуля до максимума.

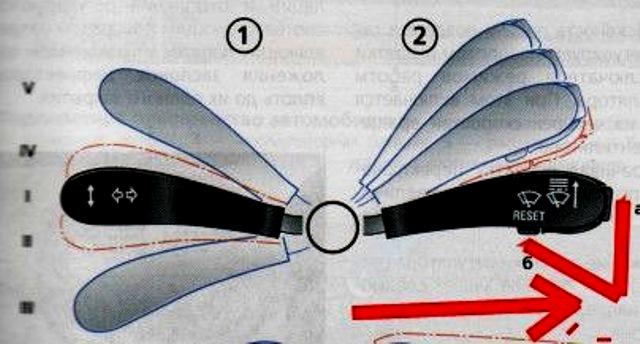

Затем нажмите на кнопку, расположенную на подрулевом переключателе дворников. Это делается для того, чтобы переключить режим данных на экране панели приборов.
Для считывания комбинаций неисправностей в автомобиле вам потребуется именно последний экран. На нем будут отображены однозначные коды. Чтобы получить четырехзначные комбинации неисправностей, воспользуйтесь специальным оборудованием или услугами специалистов на СТО.
Как диагностировать и сбросить коды ошибок?
Помимо панели приборов, в Лада Калина можно диагностировать контроллер, следящий за функционированием определенного электронного узла автомобиля LADA Kalina. К примеру, контроллер «Bosch-ME-7.9.7» способен информировать о присутствии ошибки двигателя. Расшифровать значения кодов помогут справочники или специальная программа. Механики помнят интерпретацию всех кодов наизусть, а вот начинающим и испытывающим подобное желание владельцам только предстоит ступить на тропу диагноста-любителя.
Конкретнее о некоторых примерах кодов:
- ошибка «0441» свидетельствует о неисправности кислородного датчика;
- код «1602» подскажет о пропаже напряжения в контуре питания ЭБУ;
- ошибка «0363» проинформирует о поломке катушки.
Характер автономного диагностического модуля таков, что поломка конкретно взятой детали не отображается, а локализуется определенный участок, в котором владельцу необходимо решить имеющиеся проблемы посредством более точных диагностических мер и последующего ремонта. Многим автовладельцам пригодится таблица кодов и их расшифровка.
Например, когда отобразилась ошибка «0504», то это только намекает на неисправности в тормозной системе. Что конкретно вышло из строя, владелец узнает, если выполнит тщательную ревизию тормозного контура. Это справедливо и для иных систем и узлов.
Ошибка «0343». Расшифровка показывает, что датчик, отвечающий за корректность сигнала в цепи фаз, завышает показания. Чтобы выяснить причины, побуждающие датчик функционировать в таком режиме, потребуется выполнить ручное диагностирование.
Самодиагностика призвана облегчить участь владельца LADA Kalina в поиске неисправностей, поскольку позволяет сфокусировать подозрения на определенных направлениях действий, экономя время. К примеру, проблему сцепления высветит ошибка «0830». Ее расшифровка приведена в таблице.
Отметим, что коды ошибок способны изменять свои значения при смене программного софта ЭБУ. Это заставляет владельца обзавестись актуальной таблицей, позволяющей избежать путаницы.
Замена свечей зажигания и высоковольтных проводов
Свечи зажигания в автомобиле являются главными деталями, они предназначены для воспламенения топливной смеси. При неисправных свечах зажигания происходит неправильная подача искры для воспламенения бензиновой смеси. В неисправных свечах часто бывает, что отсутствует искра или происходит неправильный интервал подачи этой искры, а это сказывается на неправильной работе двигателя. При неправильной работе свечей зажигания во время ускорения автомобиля, в особенности стартуя с места, Вы можете почувствовать небольшие толчки.
Какие причины выхода из строя свечей зажигания:.Большинство свечей зажигания в автомобилях до 1996 года выпуска, необходимо менять каждые 25.000. 30.000 тыс. километров. В более новых автомобилях этих свечей зажигания хватает более чем на 150.000 тыс. км. Но, тем не менее, эти сроки плановой замены свечей зажигания могут и снижаться за счет различных факторов, которые естественно связаны и с качеством топлива, и со стилем вождения.
Что необходимо сделать:.Если ваши свечки не менялись уже давно или вы почувствовали в работе двигателя провалы, которые конкретно связаны с зажиганием, то необходимо сразу же не откладывая заменить их на новые. Не пытайтесь сэкономить на несвоевременной замене свечей зажигания, так как сама стоимость свечек не такая уж и дорогая, как сама работа по их замене. Поменяв старые свечи зажигания на новые Вы улучшите работу двигателя и уменьшите расход топлива автомобиля. Самостоятельно поменять свечи зажигания в машине достаточно легко. В основном все они находятся в легкой доступности под капотом автомобиля. Вам понадобится всего лишь обыкновенный свечной ключ, чтобы выкрутить свечи из двигателя. Также, желательно следить еще и за состоянием высоковольтных проводов, так как со временем они могут прийти в негодность и пропускать электричество, которое передается свечам зажигания, что может уменьшить силу искры. Помните о том, что регулярная замена свечей в соответствии с регламентом технического обслуживания вашего автомобиля сохраняет от поломок ваш катализатор отработки выхлопных газов, а заодно улучшает работу самого двигателя!
Эта наша статья была первоначально опубликована в 2013 году, а далее была дополнена новой информацией 17.02.2020.
Метод отключения аккумулятора
Отсоединения аккумулятора — это старый способ сброса проверки индикатора двигателя. Вот три шага, чтобы сбросить «чек» этим методом:
Разрядить оставшееся электричество. Следующее, что вы должны сделать, это нажать и удерживать автомобильный сигнал около 30 секунд. Это действие поможет разрядить аккумулятор автомобиля.
Подождать и повторно подключить аккумулятор. После отсоединения кабелей аккумулятора и разрядки оставшегося электричества, все, что вам нужно сделать, это подождать около 15 минут, а затем подключить обратно аккумулятор. Коды ошибок будут удалены. (Примечание: этот метод может не сработать на некоторых автомобилях). В случае, если после этой процедуры «чек» загорается снова, это может означать, что проблема все же намного серьёзней.
Проводка
Неоднократно были замечены случаи, что при проблемах с ВВ-проводом выскакивает надпись Check Engine. Конечно, причину стоит искать именно в этой системе и при необходимости стоит произвести замену.
Электронный блок управления двигателем может стать причиной появления «чек». Так, накопившиеся ошибки, которые давно не сбрасывались, могут послужить поводом для того, что приборная панель покажет Check Engine.
Лечиться это довольно просто — сбросом всех накопившихся ошибок. Но, как показывает опыт, дело может дойти до того, что придется менять программное обеспечение и прошивать ЭБУ.
Ошибка P0504, горит чек LADA Kalina 2, бесплатный ремонт.
Датчик массового расхода воздуха неоднократно становится причиной того, что на панели появляется Check Engine. Для того чтобы определить исправность следует провести диагностику. При необходимости заменить данный узел.
Главная
Использование сканера
Использование диагностического прибора — самый простой способ сброса индикатора проверки двигателя. Вот 5 простых действия:
- Подключите сканирующий инструмент в бортовой диагностический разъем под рулевой колонкой. Ноутбук или планшет с соответствующим программным обеспечением устанавливается в держатель;
- Затем включите зажигание автомобиля и соответственно включаем все гаджеты;
- На мобильном устройстве в соответствующем разделе нажатием кнопки «READ» просматриваем коды ошибок двигателя. Ручкой записываем кода в том порядке, в котором они были получены. Это будет необходимо для последующего ремонта.
- Удаляем код ошибки. Нажимаем кнопку «ERASE» (Стереть) на сканере. Индикатор «Check Engine» выключится, если все коды ошибок будут очищены. Некоторые инструменты сканирования имеют много опций, таких как стоп-кадр, который фиксирует показания датчика. При удалении кодов эти показания также удаляться. Примечание: в некоторых сканерах опция очистки кодов может быть автоматическая и кнопку «CLEAR» или «YES» вместо кнопки «ERASE».
- Не забудьте включить зажигание перед удалением кодов.
READ Как Сбросить Чек На BMW Е60
Как сбросить ошибки?
По завершении самодиагностики требуется осуществить сброс ошибок. Как произвести данное действие, можно узнать в соответствующей рекомендации изготовителя авто. На практике установлено, что процедура сброса идентична манипуляциям по запуску новой проверки системы. Здесь происходит обнуление контроллеров и сам сброс, что обеспечивается специальными программными инструментами присутствующего в ЭБУ софта. Процедура также выполняется во время очередного сервисного обслуживания в случае появления характерных неисправностей. К примеру, с надоедливым постоянством может высвечиваться код «0171», свидетельствующий о низкокачественном топливе в одноименной системе автомобиля LADA Kalina. Это должно насторожить владельца в плане смены места заправки. Также распространенными ошибками владельцы считают: «1545», «0422» и «1426».
Подведем итоги
В современном автомобиле, коим также можно считать Лада Калина, большинство систем оснащено датчиками, с помощью которых бортовой модуль осуществляет управление. Если горит чек, то это свидетельствует о появлении определенного характера неисправности. Поиск причины производится с помощью диагностического устройства. Иногда проблема, когда горит чек, требует подключения более сложного сканирующего оборудования, позволяющего выявить поломку. В любом случае для предотвращения неисправностей требуется выполнять регулярный диагностический осмотр, который позволит избежать преждевременного выхода из строя дорогостоящих узлов. Отвечая на вопрос, как сбросить чек, ответ очевиден: необходимо диагностировать неисправность и устранить ее.

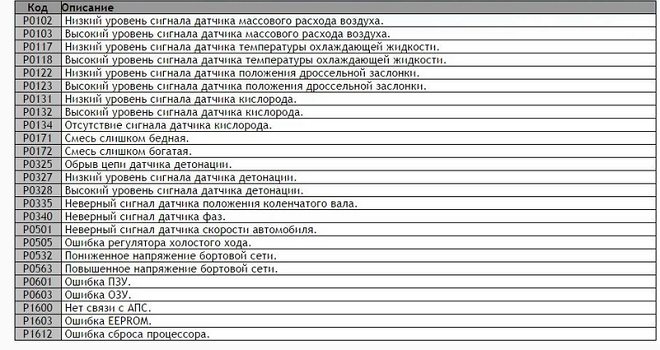

Ошибки Лада Калина первого поколения и их расшифровка
Вывод отработанных газов (0000)
| Код ошибки | Расшифровка |
| 0030/0031/0032 | Обрыв электроцепи управляющей нагревом датчика кислорода до каталитического нейтрализатора, нештатное электросоединение проводников с разным потенциалом (кз), поломка лямбда-зонда корректирующего нужное соотношение воздушно-топливной смеси. Причины: нарушение целостности электроцепи, плохое соединение контактов, неисправно устройство управления электроникой. |
| 0036/0037/0038 | Нарушена электроцепь нагревателя сенсора после каталитического нейтрализатора. Причины: пониженное или повышенное напряжение в цепи нагревателя кислородного индикатора, выход из строя сенсорного устройства или разъема, окислены коммутационные соединители, перегорел предохранитель. |
Перебои с подачей воздуха в ДВС (0101)
| Код ошибки | Расшифровка |
| 0102/0103 | Понижен или повышен импульс сигнала от ДМРВ. Источник неполадки: нет связи между колодкой жгута системы зажигания и устройством управления электроникой, засорение фильтрующего элемента, попадание влаги или пыли на чувствительный элемент сенсора, замыкание проводки. |
| 0112/0113 | Понижен или повышен импульс индикатора температуры впускного воздуха. Неисправность: нарушение изоляции электропроводки, дефект сенсорного устройства. |
| 0115/0116 | Искажение данных о действительной температуре антифриза. Причина: плохое соединение в колодке сенсорного устройства, обрыв электропроводки, прибор сенсора неисправен. |
| 0117/0118 | Поступление информации о пониженном (менее 0,097 В)/повышенном (больше 4,44 В) напряжении двигателя. Источник ошибки: заземляющая цепь сенсора нарушена, контакты сенсора соединены ненадежно, сопротивление устройства не соответствует номинальному значению. |
| 0122/0123 | Низкий (меньше 0,25 В)/ высокий (более 4,75 В) уровень сигнала импульса цепи питания датчиков или устройства управления электроникой. |
| 0135 | Поломка в цепи ДК, проверить первый лямбда-зонд, расположенный до катализатора. Неисправности: загрязнения и оксидация колодок питания лямбда-зонда, нарушения в проводке подогревателя или кз, выход из строя датчика. |
| 0136 | Датчик кислорода после нейтрализатора сигнализирует об ошибке. Неполадки: нарушение проводки кислородного сенсорного устройства, катализатора или второго лямбда-зонда. |
| 0137/0138/0140 | Импульс от второго лямбда-зонда низкий/высокий или отсутствует. Неисправности: неправильная трассировка жгута проводов, состав топливовоздушной смеси обедненный. |
| 0141 | Второй лямбда пришел в негодность или произошел его перегрев. Источник неполадки: нарушена сигнальная или питающая проводка, кз или механическое повреждение ДК2, его загрязнение продуктами сгорания, температурные перегрузки. |
| 0171/0172 | Излишне бедная/богатая смесь в системе топливоподачи. Необходимо проверить: давление топлива, подсосы, пропуски зажигания, исправность датчиков кислорода. |
Коды ошибок топливной магистрали (0200) Лада Калина 1,6 л
| Код ошибки | Расшифровка |
| 0201-0204 | Разрыв в магистрали управления форсункой цилиндра №1-4. |
| 0217 | Температура двигателя достигла наивысшего порогового значения. Причины перегрева: термостат неисправный, низкий уровень или отсутствие в охлаждающей системе ОЖ, не работает вентилятор, некачественное соединение в разъемах, неисправен ДТОЖ. |
| 0230 | Дефект реле бензонасоса, необходима его проверка. |
| 0261- 0271 | Замыкание на “минус” или +12В в магистрали управления форсункой цилиндров №1-4. Требуется детальная диагностика всех элементов цепи. |
Коды ошибок возникающие вследствие некорректного срабатывания зажигания (0300) в автомобиле Лада Калина 8 клапанов
| Код ошибки | Расшифровка |
| 0300-0304 | Отсутствие искры для всех поршней или задержки в зажигании цилиндров №1-4. Требуется проверка ДВС. |
| 0325/0327/0328 | Информация о нарушении в цепи датчика детонации. Источники неполадок: обрыв или кз электропроводов ДД, помехи идущие от системы зажигания, повреждение зубьев на шкиве коленчатого вала, дефект блока ЕСМ. |
| 0340 | Поломка датчика положения распределительного вала. Возможные неисправности: плохое соединение контактов устройства управления электроникой, сенсорного устройства, жгута контроллера. |
| 0342/0343/0346 | Неисправен датчик фаз. Причина: повреждение контактов из-за воздействия высокой температуры от двигателя и постоянной вибрации, размагничивание постоянного магнита, повреждение корпуса, обрыв проводки или короткое замыкание. |
| 0351-0354 | Код ошибки информирует о неисправности в одной из катушек зажигания. Причина: плохое соединение, повреждение электроцепи катушек зажигания №1-4. |
| 0363 | Сухие поршни, нет бензина и кислорода, возможен засор или воздушный пузырь в магистрали. |
Дополнительное оборудование, не относящееся к электронной системе управления Лада Калина (0400)
| Код ошибки | Расшифровка |
| 0422 | Засорился катализатор, в трубе образуется избыточное давление, обычно требуется полная замена блока. |
| 0441-0445 | Обнаружена неисправность в работе клапана продувки адсорбера, или кз возникшее вследствие обрыва в магистрали продувки. Требуется: чистка или ремонт, прозвонка всей магистрали. |
| 0480/0481 | Повреждена изоляция силовых кабелей на основной вентилятор радиатора. Причина; повреждение проводки. |
Ошибка двигателя Лада Калина — плавающие обороты коленвала (0500)
| Код ошибки | Расшифровка |
| 0500-0503 | Отсутствует/низкий/высокий импульс скоростного датчика. Неполадки: неправильное подключение или дефект жгута проводки ДС, плохие контакты колодок, обрыв или кз на массу цепи датчика скорости, неисправность ЭБУ и сенсорного устройства. |
| 0504 | Рассогласование в сенсорах положения педали тормоза. Источник рассогласования: поломка пружины, неисправность электропроводки, загрязнение соединительных элементов датчика или его поломка. |
| 0505 | Нестабильные обороты двигателя на холостом ходу. Причины: попадание лишнего воздуха в цилиндры двигателя, выход из строя регулятора холостого хода, неисправен клапан вентиляции масляного картера, неправильная работа дроссельной заслонки. |
| 0506/0507 | Нарушение работы в системе регулировки холостого хода (низкие/высокие обороты).Происхождение неполадки: неисправна или не отрегулирована дроссельная заслонка. |
| 0511 | Не поступает сигнал от регулятора холостых оборотов. Источники неполадок: оксидация контактов разъема, повреждение проводки или изоляции кабеля питания. |
| 0560-0563 | Скачкообразные изменения в значениях напряжения. Причина: сбой в источниках подачи напряжения:
|
Ошибки неисправностей линий бортовой проводки (0600)
| Код ошибки | Расшифровка |
| 0601 | Дефект микросхемы постоянного запоминающего устройства, в которой хранятся данные о параметрах двигателя, передаточные отношения трансмиссии и прочие характеристики. Требуется проверка работы устройства управления электроникой на стенде. |
| 0603/0604 | Информация об ошибке внешнего и внутреннего модуля ОЗУ. Неполадки: перегорел предохранитель ECM автомобиля, повреждены или окислены клеммы аккумулятора, низкое напряжение АБ, неисправен ECM или его электропроводка. |
| 0607 | Искажение в работе канала детонации. Неполадки: ненадежность/отсутствие соединения датчика, повреждение проводки, выход из строя ДД, проблемы в ЭБУ. |
| 0615-0617 | Информация об обрыве в проводке управления стартера, кз на массу или на бортовую сеть. Требуется проверка стартера и электроцепи ведущей к нему. |
| 0627-0629 | В реле топливного насоса возникла неполадка. Причины: пробой жилы питания топливной помпы с вероятностью кз на массу или бортсеть, дефект реле. |
| 0645-0647 | Неисправность проводки питающей реле муфты кондиционера, замыкание на массу или бортовую сеть. |
| 0650 | В цепи управления лампы индикации неисправностей неверный импульс. Неполадки: дефект жгута проводки и колодок, отсутствие нагрузки или замыкание на бортсеть, нарушение работы ЭБУ. |
| 0654 | Неисправна цепь управления тахометра комбинации приборов. Причины: отсутствие нагрузки или замыкание на бортсеть на выходе или на массу цепи управления, повреждение электроцепи или колодок, неисправность блока управления. |
| 0685-0687 | Обрыв/замыкание проводки основного реле на массу или бортсеть. Происхождение неполадки: пробой изоляции. |
| 0691/0692 | Замыкание на “минус” или бортсеть цепи управления реле вентилятора. Требуется прозвонка электропроводки. |
Дополнительные коды ошибок на Ладе Калине (1000)
| Код ошибки | Расшифровка |
| 1102/1115 | Информация о низком сопротивлении в нагревателе датчика кислорода. Необходимо проверить магистраль АКБ-предохранитель-ДК, разъемы цепи ведущей к БУ. |
| 1123-1128 | Информация о нарушении пропорции аддитивной/мультипликативной составляющей коррекции по воздуху топливной смеси. |
| 1135 | на линии нагревательного элемента кислородного датчика 1 произошло кз или обрыв. Требуется проверка целостности проводки. |
| 1136/1137 | Богатая/бедная смесь при малой нагрузке. |
| 1140 | Искаженный сигнал ДМРВ, различия в данных измеряемой и расчетной нагрузки. Нарушения: надежности контактов в колодках ДМРВ, неисправность датчиков положения дроссельной заслонки и ДМРВ, неисправность контроллера. |
| 1171/1172 | Датчик СО работает некорректно, получены данные о низких/высоких уровнях сигнала рабочих параметров. Проверить: впускные патрубки, датчик расхода, регулятор холостого хода, дроссель. |
| 1386 | Сбой в передачи информации от датчика детонации. Источник неполадки в неисправности цепи или самого ДД. |
| 1410/1425/1426 | На линии управления клапана продувки адсорбера возникла неисправность, кз на массу, бортсеть или обрыв. Причины: засорены соединительные патрубки или угольный фильтр, обрыв цепи, сбои в блоке управления, в системе не создается нормальное разрежение. |
| 1500-1502 | Обрыв в цепи бензонасоса или замыкание на массу/бортсеть. Необходимо: поочередная проверка положительного и отрицательного контактов, которые снимаются с разъема питания топливного насоса, к массе насоса. |
| 1509/1513/1514 | сигнал об обрыве электропроводки ведущей к регулятору холостого хода, максимальной перегрузке или замыкании ДЗ на массу/бортсеть. |
| 1541 | Информация об обрыве в цепи управления реле бензонасоса. Причина: неисправность проводки. |
| 1570/1600 | Неверный сигнал/отсутствие сигнала антипробуксовочной системы. Проблемы в прошивке или неправильной работе датчиков. |
| 1602 | Ошибка прерывания напряжения контроллера. Причины: слабое напряжение от аккумулятора или плохой контакт с АКБ или генератором, соединение массы между двигателем и кузовом, окисление контактов блока предохранителей, программный или аппаратный сбой ЭБУ. |
| 1603 | Зафиксирован дефект энергонезависимой памяти ячейки EEPROM. Неисправно устройство управления электроникой, обрыв или кз в цепи резервного питания, плохой контакт в разъеме. |
| 1606/1616/1617 | Зафиксирован неверный/низкий/высокий сигнал от датчика фиксации неровной дороги. Источники ошибки: повреждение контактов сенсорного устройства, проводки или дефект датчика. |
| 1612 | Ошибка сброса процессора. Необходимо провести проверку проводки, массы ЭБУ, разъема ДПКВ. |
| 1620-1622 | Ошибки в блоках памяти ПЗУ, ОЗУ, ППЗУ. Необходима проверка микропроцессорного устройства. |
| 1640 | Электрически перепрограммируемая память, ошибка теста ЕЕPROM (чтение-запись). При потере данных в ПЗУ контроллера рекомендуется замена контроллера. |
| 1689 | Неверные данные кодов ошибок. Возможна ошибка памяти, модуля управления силовой установкой, программирования или аппаратного обеспечения. |
Сброс кода ошибок
После проведения автоматической диагностики, необходимо провести сброс ошибок, чтобы коды не мешали в дальнейшем и не вводили в заблуждение при последующем проведении диагностики. Для удаления информации нужно зажать кнопку сброса данных суточного пробега. После появления меню кодов ошибок, нужно в течение трех секунд удерживать эту кнопку. Эти действия удалят из памяти информацию о неполадках, на экране высветится следующая запись “ ——”.
