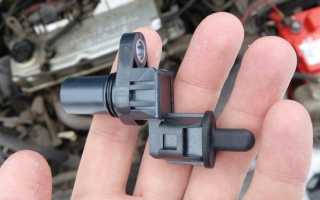

Датчик распредвала автомобиля ВАЗ 2110

Датчик положения распределительного вала (возможные названия — ДПРВ, датчик фазы, датчик Холла) — это электронное устройство, которое контролирует технические характеристики двигателя, а так же является частью электронной системы управления двигателем.

Он предназначен для определения углового положения распределительного вала, в соответствии с положением коленчатого вала. Информация, которая поступает от ДПРВ, считывается электронным блоком управления двигателем для управления впрыском топлива и зажиганием. Как правило, ДПРВ функционально связан с датчиком частоты вращения коленчатого вала, который расположен на его шкиве.

Область применения — современные инжекторные бензиновые или дизельные двигатели внутреннего сгорания.

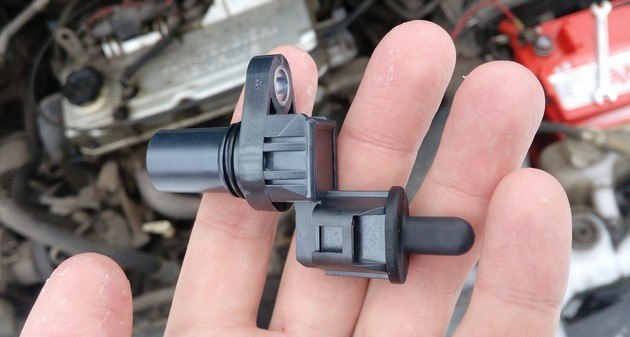

В зависимости от модификации двигателя, датчик распредвала ВАЗ 2110 имеет две разновидности его конструкции:

Для каждого типа ДПРВ применяется соответствующий тип шкива распределительного вала. Для щелевого ДПРВ используется шкив с зубцами и одним воздушным зазором по всей длине окружности. При прохождении зазора датчик передает соответствующий сигнал. Для торцевого ДПРВ применяется шкив с одной меткой или одним зубцом в торце шкива. ДПРВ реагирует при прохождении выступающего элемента шкива.

ДПРВ на ВАЗ 2110 8 клапанов или 16 клапанов не имеют функциональных или конструктивных отличий.

Замена датчика фаз ВАЗ 2112 16 клапанов

Для чего он нужен и проверка датчика

Ваз 2110 датчик распредвала

Данный электромагнитный датчик используется в автомобиле для того совершения большинства операций, который посылается бортовой системой контроля. Его показания весьма важны, так как без этих данных невозможно будет произвести синхронизацию системы зажигания и работы форсунок. Именно этот небольшой прибор позволяет распределить время между подачей топливной смеси в цилиндры двигателя. Его месторасположение весьма просто. Он расположен на кронштейне около шкива привода генератора. Иногда, проблемы с данным прибором, могут носить легкий характер. Достаточно совершить несколько простых действий и о замене прибора можно не беспокоиться. Частыми проблемами при постоянном использовании автомобиля могут являться:

• При использовании автомобиля, грязь попадает на датчик с ремня ГРМ. На ремне она образуется в результате утечки масла из крышки мотора. Последствиями такого скопления грязи может стать проблематичный завод автомобиля, слабый разгон, малые обороты (редко показатель превышает 3 500 оборотов).

Примечание: в такие моменты перестает гореть кнопка аварийная. Первые несколько дней, могут сопровождаться ошибкой, которую выдает бортовой компьютер, после чего выдает сообщение о неисправности датчика распредвала. Данная ситуация весьма интересна, так как при неисправном датчике, автомобиль невозможно завести. Если датчик ломается во время езды, то автомобиль продолжает движение. После остановки и отключения двигателя, восстановить работу автомобиля будет невозможно. Если двигатель продолжает работать, это означает, что датчик работает, и проблема поломки кроется в другом месте.

• Автомобиль продолжает функционировать в нормальном режиме. Езда не прекращается. Бортовой компьютер может выдавать информацию о проблемах с датчиком распредвала. Чтобы решить данную проблему необходимо слегка пошевелить провода соединения. Сильная вибрация автомобиля в момент езды может спровоцировать отсоединение одного из контактов. Также, следует очистить клемму от возможного образования ржавчины или проверить всю проводку от датчика к бортовому компьютеру (панели).
• Автомобиль полностью прекращает функционировать. Двигатель «глохнет», а попытки завести его вновь не приносят успеха. Для устранения данной неполадки необходимо проверить проводку. Иногда, датчик может случайно соприкасаться с горячим выпускным коллектором. Если такая ситуация повторяется часто, то датчик может сгореть.

Для пущей уверенности в исправности датчика, необходимо совершить его полную проверку. Автомобиль перестает заводиться по многим причинам. Причина не обязательно будет скрываться в поломке данного механизма. Если нет уверенности в неисправности датчика, необходимо осуществить проверку некоторых систем:

• Датчик распредвала необходимо демонтировать.
• Используя прибор омметр (мультиметр), измеряется сопротивление на обмотке прибора.
• В случае, когда показания прибора выходят за пределы от 550 Ом до 750 Ом, можно с уверенностью утверждать, что датчик сломан и требует замены.

Ваз 2110 неисправность датчика распредвала

В случае поломки датчика, следует произвести его ремонт. Для замены датчика необходимо приобрести новое устройство. Его стоимость не будет слишком велика и в большинстве случаев, его цена незначительна, по сравнению с другими запчастями автомобиля.

Замена датчика распредвала

Замена датчика при его неисправности

Когда уверенность в поломке датчика распределительного вала несомненная, необходимо произвести его снятие. Для проведения данной работы необходимо использовать омметр. Также, не мешало бы ознакомиться с основными правилами безопасности в момент совершения работ с системой управления двигателя автомобиля. После ознакомления с правилами и подготовки необходимых приборов и инструментов, нужно совершить следующие действия:

• Автомобиль подготавливается к проведению работ по замене оборудования: моется, чистится и устанавливается в фиксированном положении.
• Снимается декоративная накладка на двигателе автомобиля.
• Освобождается фиксатор.
• Отсоединяется клемма проводов, которая подключает сам механизм к проводке машины.
• Минусовый щуп омметра должен быть укреплен на кузове автомобиля.
• Включается зажигание автомобиля.
• Омметр делает необходимые измерения. Следует подвести свободный щуп прибора к колодке проводов.

Примечание: напряжение, которое будет показано на омметре не должно показывать результат менее 12 В. Если оно меньше или вовсе отсутствует – аккумуляторная батарея разряжена. Также, причина может быть в неисправности цепи питания или ЭБУ.

• Используя торцовый ключ с ходом в 10 миллиметров, откручиваются два соединительных болта датчика с кронштейном.
• Датчик без особых усилий удаляется из автомобиля.

Примечание: последний тест на неисправность датчика, может быть проведен следующим способом. Берется исправный механизм и подключается на место прежнего оборудования. Если датчик работает – устанавливается новое оборудование, в противном случае необходимо искать поломку в других местах.

Для установки датчика распределительного вала следует произвести те же операции, что использовались при демонтаже оборудования, но в обратной последовательности. Как говорилось выше, стоимость нового датчика незначительна. Его можно найти в любом специализированном магазине или на станциях технологического обслуживания. При осложнениях с самостоятельным выполнением работ по замене, работу лучше всего предоставить специалистам. В самостоятельной работе отлично поможет соответствующее видео и фото – инструкция. Таким образом, можно будет своими руками всю замену провести без ошибок. Цена на услуги данного типа в автосервисах высокая, что для автомобилей с двигателем 8 клапанов или 16 клапанов.

Конструкция

На ВАЗ 2110 датчик положения распредвала выполнен в виде цилиндра и имеет торцевой принцип работы. Его конструктивными элементами являются:

Разъем ДПРВ имеет три контакта:

Двигатели, на которых установлено два распредвала, а газораспределительный механизм состоит из шестнадцати клапанов, имеют так же один датчик положения распределительного вала той же конструкции.

Меняем сальник

Ниже представлена пошаговый мануал по смене сальника распредвала для автомобиля ВАЗ 2110. Инструкция актуальна для 16- и 8-клапанных двигателей. Если вы зафиксировали новый стук, который доносится из распредвала, то, по всей видимости, нужно его разобрать. Вероятнее всего, стук пройдет после замены элемента. Саму деталь нужно приобретать в соответствии с характеристиками производителя.

Что касается самих характеристик, то компонент должен соответствовать размерам детали, устанавливаемой в данной модели авто. Если характеристики соблюдены не будут, возможно, в самый разгар ремонта вам придется идти в магазин за новым сальником.

Меняем своими руками

1. В первую очередь следует демонтировать ремень газораспределительного механизма ВАЗ 2110.
2. Затем вам потребуется гаечный ключ на «17». Возьмите инструмент и начните откручивать винт, крепящий зубчатый диск распределительного шкива. Вам нужно сделать так, чтобы шкив не проворачивался. Для этого потребуется пропустить через отверстие в нем головку на «10», которая должна быть одета на удлинитель. Зацепите гайку крепления задней крышки ремешка привода газораспределительного устройства.
3. После этого, при помощи отвертки, подденьте диск распределительного шкива и произведите его демонтаж. В этот момент будьте осторожны: шпонку зубчатого диска ни в коем случае потерять нельзя. Демонтируйте ее из места установки.
4. Теперь, используя ту же отвертку, подденьте сальник распредвала, который следует заменить и демонтируйте его.
5. Возьмите новый сальник и смажьте его кромку и место установки моторной жидкостью. Если вы не смажете маслом сам элемент, то стук может и не пройти. Для установки компонента вам понадобится небольшой кусочек трубы. Сальник нужно будет осторожно запрессовать. Для этого также понадобится молоток.
6. Всю последующую сборку проведите в обратном порядке. Не забудьте выставить правильно по меткам ремень газораспределительного механизма.

По окончанию ремонтных работ запустите двигатель и проверьте, не пропал ли стук. Если стука нет, значит все дело было в сальнике распредвала.

Собственно, на этом процедура замены и ликвидации стука распредвала завершена. Настоятельно не советуем вам проводить данные работы самостоятельно, если у вас недостаточно навыков. Неправильная затяжка ремня ГРМ и некорректное выставление этого элемента по меткам может впоследствии стать причиной обрыва ремешка. Если это произойдет во время движения, то клапана двигателя ВАЗ 2110 могут погнуться. Как вы понимаете, последующий ремонт влетит «в копеечку».

Как работает

Эффект Холла — увеличение разности потенциалов при помещении проводника в магнитное поле.

Согласно данному принципу работает и датчик фаз ВАЗ 2110.

Для нормальной работы ДПРВ требуется подача постоянного тока.

При вращении шкива распределительного (задающего диска) вала его метка (выступ) совмещается с торцевой частью ДПРВ. Когда метка оказывается напротив него, это означает положение распределительного вала, при котором открыт впускной клапан первого цилиндра.

При этом возрастает разность потенциалов в полупроводниковой пластине ДПРВ. Этот сигнал проходит через вторичный преобразователь, который формирует и пересылает импульс электронному блоку управления. Вторичный преобразователь встроен в конструкцию ДПРВ.

О датчике

Датчик положения коленчатого вала (ДПКВ) автомобилей ВАЗ изготавливается индукционного типа. В таком датчике основным элементом является намагниченный сердечник, который считывает показания с приводного шкива генератора, а именно с его зубьев. Когда шкив вращается, в датчике возникает электродвижущая сила (ЭДС), которая передает ток на электронный блок управления для формирования искры.

Данный датчик является довольно надежным из-за простоты своей конструкции.

Неисправности

К первичным признакам неисправности ДПРВ можно отнести нестабильную работу двигателя, плохой запуск, плохую динамику, потерю мощности и произвольную остановку двигателя, загоревшийся индикатор Check Engine.

Однако данные симптомы могут свидетельствовать о поломке любого электронного элемента двигателя.

Для выявления конкретных неисправностей датчика положения распредвала необходимо выполнить следующие действия:

Ремонт

Перед тем, как проверить ДПРВ или перед началом любых самостоятельных действий, необходимо ознакомиться со схемой подключения датчика распредвала ВАЗ 2110, а так же с особенностями его установки в корпус двигателя.

Тип выполняемых действий зависит от того, какие признаки неисправности были выявлены:

Замена ДПРВ выполняется с помощью его отключения, демонтажа неисправного, установки нового и повторного подключения разъема питания.

Важно заметить, что после выполнения любых действий, направленных на устранение выявленных неисправностей, необходима повторная проверка работы двигателя.

В руководстве по эксплуатации не рекомендуется самостоятельное отключение датчика и дальнейшая эксплуатация автомобиля.

Видео по теме

Неисправный датчик распредвала (фаз) Чек Расход топлива

Заменить датчик фаз на 16-клапанном двигателе ВАЗ-2112 также легко, как и заменить датчик детонации. Так, любой автолюбитель сможет провести этот процесс без особых усилий.

На видео рассмотрен процесс проверки и выбора нового датчика фаз для 16-ти клапанных автомобилей семейства ВАЗ 2110-2112:

Видео материал расскажет о процессе замены датчика фаз, даст некоторые рекомендации, а также повествует о нюансах.

Неисправности датчика фаз

Неисправность датчика фаз, который еще называют датчик положения распределительного вала, приводит к тому, что двигатель начинает работать в попарно-параллельном режиме подачи топлива. То есть, каждая форсунка срабатывает в два раза чаще. Из-за этого происходит увеличение расхода топлива, увеличивается токсичность выхлопных газов, а также возникают проблемы с самодиагностикой. Более серьезнейших проблем неисправность датчика не вызывает, но при выходе из строя с заменой не затягивают.

Для чего нужен датчик фаз

Чтобы разобраться с возможными неисправностями датчика фаз, имеет смысл вкратце остановиться на вопросе о том, что он собой представляет, а также на принципе его устройства.

Так, основная функция датчика фаз (или сокращенно — ДФ) заключается в том, что определять положение газораспределительного механизма в конкретный момент времени. В свою очередь это необходимо для того, чтобы электронный блок управления двигателем (ЭБУ) давал команду на впрыск топлива в определенный момент времени. В частности, датчик фаз определяет положение первого цилиндра. Также синхронизируется зажигание. Датчик фаз работает в паре с датчиком положения коленчатого вала.

Датчики фаз используются на двигателях с распределенным фазированным впрыском. Также их используют на двигателях, где применяется система изменения фаз газораспределения. В этом случае зачастую используют отдельные датчики для распределительных валов, управляющих впускными и выпускными клапанами.

Работа современных датчиков фаз основывается на применении физического явления, известного под названием эффект Холла. Он заключается в том, что в полупроводниковой пластине, по которой протекает электрический ток, при ее перемещении в магнитном поле возникает разность потенциалов (напряжение). В корпус датчика помещают постоянный магнит. На практике это реализуется в виде прямоугольной пластины из полупроводникового материала, к четырем сторонам которой подключаются контакты — два входных и два выходных. По первым подается напряжение, а со вторых снимается сигнал. Все это происходит на основе команд, поступающих от электронного блока управления в конкретный момент времени

Существует два типа разновидностей датчиков фаз — щелевые и торцевые. Они имеют разную форму, однако работают по одному и тому же принципу. Так, на поверхности распределительного вала имеется отметчик (другое название — репер), и в процессе его вращения магнит, входящий в конструкцию датчика, фиксирует его прохождение. В корпус датчика встроена система (вторичный преобразователь), преобразующая полученный сигнал в информацию, «понятную» для электронного блока управления. Торцевые датчики имеют такую конструкцию, когда на их торце имеется постоянный магнит, который и “видит” прохождение репера возле датчика. В щелевых же датчиках подразумевается использование формы буквы “П”. И соответствующий репер на диске распределительного проходит между двумя плоскостями корпуса щелевого датчика положения фаз.

Предназначение ДПРВ

Такой прибор основан на электромагнитном принципе действия и применяется для выполнения команд контрольно-проверочного комплекса транспортного средства. Важность параметров прибора заключается в том, что без них никак не синхронизировать систему зажигания авто и корректную эксплуатацию форсунок мотора, т.е. установить нужную концентрацию воздушно-капельной смеси, подаваемой в моторные цилиндры. Найти данный датчик несложно. Он находится на приливе возле генераторного приводного шкива.

В ходе эксплуатации датчика распредвала ВАЗ 2110, цена на который является приемлемой для российских автолюбителей, могут возникать следующие проблемы:

1. При функционировании транспортного средства пыле-грязевые отложения остаются на изделии, попадая на него с ремня привода ГРМ. Этому способствует течь масла из надклапанной крышки силового агрегата. Эти отложения на датчике распредвала могут привести к сложностям при пуске транспортного средства, маломощный разгон, низкие ненабираемые обороты двигателя, когда тахометр «выдает» не более 3,5 тыс. об/мин. В этом случае гаснет аварийный девайс, некоторое время бортовое электронное устройство показывает ошибку, а затем классифицирует ее, как неисправность датчика распредвала, что само по себе является нонсенсом, т.к. при таком дефекте пуск двигателя абсолютно невозможен. При выходе изделия из строя во время движения автомобиль функционирует, однако после остановки и выключения мотора завести его не представляется возможным. В случае, если мотор продолжает функционировать, то датчик распредвала исправен, поэтому дефект следует искать в ином месте.
2. Транспортное средство движется в штатном режиме. Электронное устройство автомобиля начинает сигнализировать о дефектах изделия, для прекращения поступления ошибочных сигналов детектора следует проверить крепление проводки в силовом отсеке. Вибрационные фрикции во время движения транспортных средств могут вызвать отсутствие или ослабление одного из контактов. Дополнительно следует зачистить «наждачкой» клемму АКБ от предполагаемого окисления и протестировать проводные соединения от изделия до электронного устройства бортового типа (фронтальной панели).
3. Авто не запускается, попытки реанимировать мотор ТС к успеху не приводят. Для решения этой проблемы требуется протестировать электропроводку и ее крепление к контактам. Проверить соприкосновение датчика с коллектором, иначе в противном случае изделие может выйти из строя.

Признаки неисправности датчика фаз

При полном или частичном выходе датчика фаз из строя электронный блок управления в принудительном порядке переводит двигатель в режим парафазного впрыска топлива. Это означает, что момент впрыска топлива выполняется по показаниям датчика коленчатого вала. В результате этого каждая топливная форсунка выполняет впрыск топлива в два раза чаще. Таким образом обеспечивается гарантия того, что в каждом цилиндре будет образовываться топливовоздушная смесь. Однако она образовывается не в самый оптимальный момент, что приводит к падению мощности двигателя, а также перерасходу топлива (пускай и небольшому, хотя это зависит от конкретной модели двигателя).

Симптомами неисправности датчика фаз является:

Кроме вышеперечисленных признаков, часто при выходе датчика фаз из строя возникают проблемы с системой самодиагностики автомобиля. В частности, в момент запуска водитель вынужден крутить стартером несколько больше времени, нежели обычно (как правило, 6. 10 секунд, в зависимости от модели машины и установленного на ней двигателя). А в это время происходит самодиагностика электронного блока управления, что приводит к формированию соответствующих ошибок и переводу двигателя в аварийный режим работы.

Неисправности датчика фаз на авто с ГБО

Отмечается, что при работе двигателя на бензине или дизельном топливе описанные выше неприятные симптомы проявляются не так остро, поэтому зачастую многие автолюбители длительное время используют автомобили с неисправным датчиком фаз. Однако, если ваш автомобиль оборудован газобаллонным оборудованием от четвертого поколения и выше (где используется собственная «умная» электроника), то двигатель будет работать с перебоями, и комфорт от вождения машины резко снизится.

В частности, значительно возрастет расход топлива, топливовоздушная смесь может быть обедненной или, наоборот, обогащенной, значительно снизится мощность и динамика двигателя. Все это происходит из-за рассогласованности работы программного обеспечения электронного блока управления двигателем и блоком управления ГБО. Соответственно, при использовании газобаллонного оборудования датчик фаз нужно менять сразу же после выявления его поломки. Использование машины с выведенным из строя датчиком положения распределительного вала вредно в данном случае не только для двигателя, но и непосредственно для газобаллонного оборудования и его управляющей системы.

Видео «Пособие по замене сальника в автомобиле ВАЗ»

Предлагаем вам ознакомиться с видео-пособием по замене элемента распредвала на автомобилях ВАЗ 2110.

(ДПКВ 2112-3847010-04)

Датчик положения коленчатого вала (см.Фото-1) является эл.магнитным датчиком, по которому в системе впрыска топлива производится синхронизация работы топливных форсунок и системы зажигания. В этой связи ДПКВ является основным, без которого работа системы впрыска топлива невозможна. Неисправности ДПКВ неминуемо приведут к сбоям в работе двигателя. Хотя неисправности датчика положения коленвала встречаются не так часто, отправляясь в дальний путь, лучше иметь исправный датчик в запасе, т.к. в случаях выхода из строя ДПКВ дальнейшее движение автомобиля может оказаться невозможным.

Датчик положения коленчатого вала установлен на кронштейне около шкива привода генератора (см. Фото-2). ДПКВ устанавливается с зазором между датчиком и зубчатым шкивом. Зазор должен быть около 1мм. (см. Рис. 1) и выставляется подбором соответствующих шайб.

Зубчатый шкив привода генератора выполнен в виде специального диска, на котором находится 58 зубьев через каждые 6 градусов. Для генерации импульса синхронизации оборотов коленвала на шкиве отсутствуют два зуба (см.Фото-2 и Рис. 1).

На автомобиле может быть установлен цельнометаллический шкив или с демпфером (резиновой проставкой). В процессе эксплуатации автомобиля цельнометаллические шкивы износу почти не подвержены. Следует лишь следить за отсутствием между зубьями каких-либо посторонних частиц и грязи. Если же шкив с демпфером, необходимо следить за его состоянием, т.к. повреждение демпфера может привести к проблемам в работе двигателя. При производстве ремонтных работ следует соблюдать осторожность и не подвергать шкив деформации, т.к. это может привести к сбоям в работе двигателя. Визуальный контроль состояния шкива привода генератора можно производить через арку правого переднего колеса, как показано на Фото-3. В данном случае на автомобиле установлен цельнометаллический шкив.

При неисправностях датчика положения коленчатого вала, шкива привода генератора и привода ГРМ контроллер может зафиксировать ошибку и зажечь лампу «CHECK ENGINE». Соответственно в буфер ошибок будет занесен код «35» и/или «19» К неисправностям этих элементов можно отнести следующие симптомы: неустойчивые обороты двигателя на холостом ходу, самопроизвольное повышение или снижение оборотов двигателя, остановка работы двигателя, невозможность запуска двигателя, снижение мощности двигателя, возникновение детонации при динамических нагрузках, пропуски искрообразования.

Причины неисправности

Основной причиной неисправности датчика фаз является его естественный износ, который происходит со временем для любой детали. В частности, из-за воздействия высокой температуры от двигателя и постоянной вибрации в корпусе датчика повреждаются его контакты, может размагнититься постоянный магнит, повредиться сам корпус.

Другой главной причиной — проблемы с проводкой датчика. В частности, питающие/сигнальные провода могут быть оборванными, из-за чего на датчик фаз не подается напряжение питания, либо с него не приходит сигнал по сигнальному проводу. Также возможен вариант поломки механического крепления на «фишке» (так называемое «ухо»). Реже возможен выход из строя предохранителя, отвечающего, в том числе за питание датчика фаз (у каждой конкретной машины он будет зависеть от полной электросхемы автомобиля).

В каких случаях нужна замена датчика и сальника распредвала

Что касается датчика распределительного шкива, то понять, когда его следует заменить, можно в том случае, если:

• Возникли сложности с запуском двигателя. Кроме того, автомобиль не может так быстро разогнаться, как делал это когда-то раньше. Не получается набрать более 3.5 тысяч оборотов, о чем свидетельствуют показания тахометра на приборной панели. Это происходит в том случае, когда протекает моторная жидкость из надклапанной крышки двигателя. На датчике появляются отложения, которые также попадают сюда с ремешка привода ГРМ.
• Если устройство выходит из строя во время поездки, то машина еще работать будет, но после того, как двигатель остановится, завести его уже не получится. Если же мотор работает, то с устройством все в порядке.
• Появились вибрации мотора во время езды. Блок управления будет подавать водителю сигналы о неисправности датчика.

Как проверить датчик фаз

Проверка работоспособности датчика фаз двигателя внутреннего сгорания выполняется при помощи диагностического прибора, а также при помощи электронного мультиметра, способного работать в режиме измерения постоянного напряжения. Пример проверки обсудим для датчиков фаз автомобиля ВАЗ-2114. На моделях с 16-ти клапанным двигателем устанавливается датчик модели 21120-3706040, а на 8-ми клапанные — 21110-3706040.

В первую очередь перед диагностикой датчики необходимо демонтировать с их посадочного места. После этого нужно произвести визуальный осмотр корпуса ДФ, а также его контактов и контактной колодки. В случае, если на контактах присутствует грязь и/или мусор — от него необходимо избавиться при помощи спирта либо бензина.

Для проверки датчика 8-ми клапанного мотора 21110-3706040 его необходимо подключить к аккумуляторной батарее и электронному мультиметру по приведенной на рисунке схеме.

Далее алгоритм проверки будет следующим:

Для проверки датчика фаз 16-ти клапанного двигателя 21120-3706040 его необходимо подключить к блоку питания и мультиметру по приведенной на втором рисунке схеме.

Для проверки соответствующего датчика фаз вам понадобится металлическая деталь размером шириной не менее 20 мм, длиной не менее 80 мм и толщиной 0,5 мм. Алгоритм проверки будет похожим, однако, с другими значениями напряжений:

В принципе, подобные проверки можно выполнять, и не демонтируя датчик с его посадочного места. Однако, чтобы осмотреть его лучше снять. Зачастую при проверке датчика имеет смысл проверить и целостность проводов, а также качество контактов. Например, бывают случаи, когда фишка неплотно держит контакт, из-за чего с датчика не поступает сигнал на электронный блок управления. Также, при возможности, желательно «прозвонить» провода, идущие от датчика к ЭБУ и к реле (питающий провод).

Кроме проверки мультиметром, нужно проверить наличие соответствующих ошибок датчика при помощи диагностического прибора. Если подобные ошибки выявлены первый раз, то можно попытаться их сбросить при помощи программных средств, либо просто отсоединив на несколько секунд минусовую клемму аккумуляторной батареи. Если же ошибка появилась вновь — нужна дополнительная диагностика по приведенным выше алгоритмам.

Типовые ошибки датчика фаз:

Таким образом, при выявлении указанных ошибок желательно выполнить дополнительную диагностику как можно быстрее с тем, чтобы двигатель работал в оптимальном рабочем режиме.

Источник

Порядок снятия и установки нового датчика фаз на ВАЗ 2110, и 2112

Сначала стоит сказать о местоположении данной детали. Если открыть капот автомобиля, то он находится с правой стороны от маслозаливной горловины. Чтобы не гадать, смотрите его нахождение на фото.

Первым делом отсоединяем колодку с проводами питания, для чего отводим в сторону пластиковый фиксатор и в это время тянем за штекер вверх:

Теперь при помощи трещотки и головки откручиваем болт крепления датчика распредвала:

И вынимаем его с посадочного места, как это наглядно показано на фото ниже:

Прежде чем перейти к установке нового датчика, настоятельно ознакомьтесь с кодом заводской детали и маркировкой, чтобы купить датчик точно такой же.

Цена новой детали составляет от 300 до 400 рублей. Установка проходит в обратном порядке и не вызывает сложностей.

Это интересно: Как поменять ремень генератора на ваз

Neokey › Блог › Признак неисправности датчика распредвала

Состояние вашего авто контролируются «умными» приборами-датчиками, сигналы от которых поступают на управляющий компьютер по ходу движения машины. Один из них – датчик положения распределительно вала (ДПРВ), устройство крайне необходимое для стабильного контроля.

ДПРВ – основные функции

Признаки неисправности датчика распредвала могут быть различными. Сам прибор, как уже понятно из наименования, осуществляет контроль за стабильностью функционирования двигателя, положением кулачкового вала в определенные моменты времени, распределением поступившей в цилиндры топливной смеси, выхлопом. То есть, над работой всего мотора в целом. А поступившие в компьютер сведения являются важными и для зажигания, и для запуска. Без этого современная машина не сдвинется и не заведется.

Для чего он нужен и проверка датчика

Ваз 2110 датчик распредвала

Данный электромагнитный датчик используется в автомобиле для того совершения большинства операций, который посылается бортовой системой контроля. Его показания весьма важны, так как без этих данных невозможно будет произвести синхронизацию системы зажигания и работы форсунок. Именно этот небольшой прибор позволяет распределить время между подачей топливной смеси в цилиндры двигателя. Его месторасположение весьма просто. Он расположен на кронштейне около шкива привода генератора. Иногда, проблемы с данным прибором, могут носить легкий характер. Достаточно совершить несколько простых действий и о замене прибора можно не беспокоиться. Частыми проблемами при постоянном использовании автомобиля могут являться:

• При использовании автомобиля, грязь попадает на датчик с ремня ГРМ. На ремне она образуется в результате утечки масла из крышки мотора. Последствиями такого скопления грязи может стать проблематичный завод автомобиля, слабый разгон, малые обороты (редко показатель превышает 3 500 оборотов).

Примечание: в такие моменты перестает гореть кнопка аварийная. Первые несколько дней, могут сопровождаться ошибкой, которую выдает бортовой компьютер, после чего выдает сообщение о неисправности датчика распредвала. Данная ситуация весьма интересна, так как при неисправном датчике, автомобиль невозможно завести. Если датчик ломается во время езды, то автомобиль продолжает движение. После остановки и отключения двигателя, восстановить работу автомобиля будет невозможно. Если двигатель продолжает работать, это означает, что датчик работает, и проблема поломки кроется в другом месте.

• Автомобиль продолжает функционировать в нормальном режиме. Езда не прекращается. Бортовой компьютер может выдавать информацию о проблемах с датчиком распредвала. Чтобы решить данную проблему необходимо слегка пошевелить провода соединения. Сильная вибрация автомобиля в момент езды может спровоцировать отсоединение одного из контактов. Также, следует очистить клемму от возможного образования ржавчины или проверить всю проводку от датчика к бортовому компьютеру (панели).
• Автомобиль полностью прекращает функционировать. Двигатель «глохнет», а попытки завести его вновь не приносят успеха. Для устранения данной неполадки необходимо проверить проводку. Иногда, датчик может случайно соприкасаться с горячим выпускным коллектором. Если такая ситуация повторяется часто, то датчик может сгореть.

Устройство, функциональные особенности и типичные неисправности датчика фаз ВАЗ 2110

Постоянная модернизация в сфере автомобильного транспорта обеспечивает техническое совершенствование его внутренней начинки. Функционирование современной техники невозможно без наличия разнообразных измерительных, сигнальных, регулировочных и контролирующих устройств, способных преобразовывать исследуемую величину в подходящий для применения сигнал.

Датчик фаз (ДПРВ) на ВАЗ 2110 – один из наиболее ответственных элементов, обеспечивающих оптимальную работу ДВС. Его основное предназначение состоит в анализе углового положения распредвала в определенный временной промежуток. Информация, получаемая с него, нужна для работы механизмов зажигания и впрыска горючего. Располагая этими данными, автомобиль обеспечивает слаженную работу распредвала с учетом размещения цилиндров в движке, что позволяет осуществлять подачу бензина в конкретный цилиндр и выполнять поджигание топливо-воздушной смеси.

Назначение датчика фаз

Прибор нужен для того, чтобы определять циклы работы электродвигателя. Кулачки распределительного вала вызывают движение запорно-регулирующего клапанного механизма, а ДПРВ выявляет открытие конкретного клапана. Такая система управления является интегральной, включающей в себя чувствительный элемент и механизм трансформирования сигнала. Работа состоит в том, что прибор фиксирует цилиндрические фазы впуска и выпуска.

Для карбюраторных силовых агрегатов в нем нет необходимости, поскольку искра поступает в момент сжатия и по окончании выпуска выхлопных газов. С этой целью справляется датчик показаний коленвала.

Прибор размещается в верхней части головки блока возле воздухоочистительного фильтра. Особенности его работы основаны на эффекте Холла. ДПРВ, состоящий из магнита и полупроводника, фиксирует перемену напряжения под воздействием электромагнитного поля. При постоянном магнитном поле датчик безучастен. Для изменения параметров в магнитную зону должен попасть металлический элемент. В автомобиле таким элементом являются зубцы на распредвале в области, контролируемой ДПРВ.

Для того, чтобы автомобиль работал безотказно, он требуют периодической диагностики систем и механизмов. Если при диагностировании датчика фаз выявлены неисправности, то потребуется его проверка. Для поверхностного анализа необходим вольтметр.

Первым этапом станет замер напряжения в электроцепи. Для этой цели, не выключая зажигания и отключив разъемы, следует проверить уровень напряжения на контактах к ДПРВ. Если его нет, то вся беда состоит в неисправных проводах или недостаточном контакте при замыкании из-за банального окисления или размыкания контактов. В результате проверки цепочки, как правило, необходима зачистка контактов и прозванивание проводки на электроклеммах и контакте.

При наличии напряжения нужно присоединить вольтметр к прибору и минусовому контакту его питания, в результате при оборачивании распредвала вольтметр покажет перемену напряжения в диапазоне 0…5 Вольт. При отсутствии изменений нужно будет купить новый датчик фаз «десятки» для замены старого.

Замена датчика распредвала на ВАЗ своими руками: все просто!

Для замены или демонтажа контрольного прибора потребуется не больше 15 минут свободного времени, а также комплект гаечных ключей. Процедура выполняется по интуитивно понятному сценарию, поэтому не требует специализированных навыков и при необходимости может выполняться даже в полевых условиях. Чтобы заменить датчик распредвала на «десятке» необходимо:

• Зафиксировать автомобиль на ровной площадке, после чего демонтировать аккумуляторную батарею. Если АКБ не извлекать, то в ЭБУ двигателя останутся дампы памяти старого агрегата, что может стать причиной проблемной работы силового агрегата в первое время после ремонта. Обнуление памяти блока управления мотором в разы укорачивает время, необходимое для самодиагностики двигателя;
• Далее снимаем защитный кожух двигателя и находим сам датчик. Как правило, деталь расположена по правую сторону от двигателя, недалеко от 4 цилиндра. На самом датчике требуется открутить все крепления, а также отсоединить проводку;
• Теперь не лишним будет провести ряд обслуживающих мероприятий, а именно зачистить контакты проводки от наличия очагов окисления и удалить старые остатки герметика. При необходимости также требуется заменить силовую проводку, ведущую к датчику – часто причина неработоспособности датчика кроется в проблемных кабелях;

• Далее перебираем старый датчик или сразу устанавливаем новый, предварительно промазав место крепления новым слоем герметиком. Затем подключаем всю проводку и устанавливаем АКБ, после чего проводим тест системы.

Для диагностики необходимо завести автомобиль с ключа и подождать до выхода силового агрегата на рабочую температуру. Если двигатель успешно завелся и самостоятельно отрегулировать холостой ход, то процедуру замены датчика положения распредвала можно считать успешной.

Неисправности и замена датчика фаз

На сбой в работе ДПРВ указывает тот факт, что мотор заводится лишь в результате длительного вращения стартером (около 10 раз), при этом незначительно снижается мощность, ухудшается динамика, разбег автомобиля сопровождается провалами. При таких признаках не стоит затягивать с ремонтом датчика фаз, благо цена замены невысока.

Дополнительным подтверждением неисправности этого устройства становится повышенное расходование топлива. Если электродвигатель выявил в нем дефект, то он устраняет его из системы и начинает функционировать в аварийном режиме. В результате этого топливо начинает подаваться одновременно на все цилиндры без учета их расположения, основываясь на показания датчика коленвала.

Иногда при запуске двигателя на панели высвечивается сигнал «check engine» и показывает ошибку датчика фаз. Этот алгоритм считается нормой. Его предназначение в том, чтобы в процессе запуска движка, пока система управления ждет команды от ДПРВ, в случае его отсутствия могла перейти на режим получения данных с датчика коленвала. В результате этого заводится электродвигатель и включается сигнал ошибки № P0340, указывающий о необходимости проверки датчика фаз ВАЗ 2110.

Процесс замены датчика на 16-ти клапаннике

Общий вид датчика фаз производства АвтоВАЗ

Датчик фар на 16-клапанном ВАЗ-2112 можно сменить своими руками у себя в гараже. Замена проводится в течение 5-6 минут, но при этом необходимо знать точное расположение этого узла.

Датчик установлен на головке блока, что делает его замену еще более простой. Рассмотрим последовательный процесс смены датчика:

1. Отключаем колодку проводов питания от датчика.
2. Головкой или рожковым ключом на 10 откручиваем датчик.

При помощи ключа или головки на 10 выкручиваем крепежный винт

Вынимаем датчик фаз с посадочного места крепления

Выбор

Выбрать датчик фаз на ВАЗ-2112 достаточно легко. Для этого необходимо знать только каталожный номер изделия. Аналогов датчика не существует. В мануалах по ремонту автомобиля указано, что этот индикатор называется датчик положения распределительного вала и имеет артикул 2112 – 3706040. Средняя стоимость его составляет 300 рублей .

Причины неисправности

Когда рассмотрен процесс замены и выбора датчика, необходимо определить причины, по которым он может выйти из строя. Итак, рассмотрим, основные из них:

1. Вышел из строя режим самодиагностики.
2. При запуске мотора, когда работает стартер и загорается Check Engine, автомобиль 2-3 секунды не видит показателей, и основывается на данных предоставленных системой зажигания.
3. Увеличивается расход топлива (нормы расхода на ВАЗ-2112).
4. Провалы при разгоне и снижение динамики.
5. Тупит при разгоне.

В случае неисправной работы датчик фаз на ВАЗ-2112 загорается чек, и система выдает ошибку Р0340 – «Ошибка датчика фазы».

Датчик фаз ваз 2112

Датчик фаз (ДПРВ) – один из наиболее ответственных элементов, обеспечивающих оптимальную работу ДВС. Его основное предназначение состоит в анализе углового положения распредвала в определенный временной промежуток. Информация, получаемая с него, нужна для работы механизмов зажигания и впрыска горючего. Располагая этими данными, автомобиль обеспечивает слаженную работу распредвала с учетом размещения цилиндров в движке, что позволяет осуществлять подачу бензина в конкретный цилиндр и выполнять поджигание топливо-воздушной смеси.

Признаки неисправности

Если увас появились следующие признаки, то скорее всего неисправен датчик фаз (дф).

Во время запуска двигателя, стартер крутится 3-4 секунды, затем двигатель запускается и загорается чек эйндж. В этом случае, во время запуска, эбу ждёт показания с датчика фаз, недожидается и переходит в режим работы двигателя опираясь на систему зажигания (по ДПКВ).

Повышенный расход бензина. (Так же читайте: Причины большого расхода топлива на ВАЗ)

Сбои режима самодиагностики.

Снижение динамики двигателя. (так же причина может быть в ДМРВ и в низкой компрессии двигателя)

На данных двигателях датчик расположен на торце, в задней крышке ремня привода газораспределительного механизма. Замена датчика распредвала на ваз 2110, ваз 2112 не представляет собой ни чего сложного: ключом на «десять» откручиваем два болта и вынимаем его из крышки.

Как проверить

1. Выставить по вольтметру V1 на блоке питания «Е» напряжение 13,5±0,5В, напряжение на контакте «В» датчика должно быть не менее 0,9.

2. Поднести к торцу датчика стальную пластину из магнитомягкого материала, как показано на рисунке, поместив ее в щель корпуса. Датчик должен сработать, что определяется по изменению напряжения на контакте «В» датчика. При срабатывании датчика напряжение на контакте «В» должно быть не более 0,4В.

3. Убрать стальную пластину, при этом напряжение на контакте «В» датчика должно измениться до значения не менее 0,9

Лада 2110 21114 1.6 8V 2007 MT › Бортжурнал › Ошибка P0340 2110 датчика фаз ДФ, ДРВ

Высветился чек, подключив ноут программа показала ошибку — P0340 по датчику фаз или еще как его называют датчик распредвала. Решил что умер датчик, заменил его на калужский приобретенным на рынке. Ошибка ушла я вздохнул. Спустя с месяц такая же ситуация, опять ошибка по ДФ. Снял с него клемму и увидел, что плюсовой контакт т.е. средний окислился. Взял на рынке чистку контактов в аэрозоли, обработал, дал ему высохнуть 15 мин. И так как сами по себе контакты уже подносились решил чуть поджать отверткой, кое как то удалось…но не качественно из за конструкции самого контакта. Поставил датчик назад, решил понаблюдать. Завел, проехал метров 50, загорелся чек, думаю думаю опять все повторяется, проехав еще чуть, машина прогрелась до рабочей температуры и ошибка пропала, думаю чудеса! Поездив пару дней, ситуация один в один. Думаю, опять ДФ приказал долго жить. Купил новый датчик, опять калужский, но уже на другом рынке. Поставил, ошибка ушла, но думаю, проблему нашел, как версия — в окислившемся контакте из за этого и датчик умер, а ошибка уходила после прогрева ДВС, потому как вместе с прогревом, прогревался и датчик и контакт. Покатавшись, сей раз три недельки и снова посетила меня данная ошибка
