Датчик Холла является одним из основных элементов бесконтактной системы зажигания двигателя ВАЗ 2106. И это устройство, как и все остальные в отечественных авто, имеет свойство периодически ломаться. Поэтому мы расскажем вам о том, как понять что сломался датчик Холла ВАЗ 2106, как его проверить и как происходит замена устройства.

[ Скрыть]

Смотрите также

Высокие обороты на холодную

Установка и настройка ЭПХХ

Клапан холостого хода: функции, устройство и назначение

Плавают обороты на холостом ходу. Причины

Причины нестабильного холостого хода на машине

Потребность проверить датчик Холла возникает, когда появляются проблемы с системой зажигания автомобиля, и поэтому необходимо убедиться в исправности всех ее компонентов, в частности, и датчика холостого хода. Так что разберем подробно принцип работы, признаки неисправности и как проверить датчик Холла своими руками.

АНТИремонт. НеУстановка датчика Холла

Принцип работы датчика и его особенности

В своей работе датчик использует физический эффект Холла, открытый еще в XIX веке. Однако использовать его начали лишь в 70-80 годах прошлого столетия, когда автопроизводители стали переходить с контактных систем зажигания на электронные.

Принцип работы датчика достаточно прост. При вращении вала двигателя металлические лопасти проходят по прорезям в его корпусе. Он дает электрический импульс на коммутатор, вследствие чего последний отпирает транзистор и подает напряжение на катушку зажигания. Она, в свою очередь, преобразует низковольтный сигнал в высоковольтный, и подает его на свечу зажигания.

Конструктивно датчик имеет три контакта:

• для соединения с “массой” (корпусом автомобиля);
• для подсоединения напряжения со знаком “+” и значением около 6 В;
• для подачи с него импульсного сигнала на коммутатор.

Преимуществами использования датчика Холла в электронных системах зажигания являются два основных фактора — отсутствие контактной группы (которая постоянно подгорает), а также более высокое напряжение на свече зажигания (30 кВ против 15 кВ).

Поскольку датчики Холла также используются в тормозной и антиблокировочной системах, работе тахометра, то прибор выполняет следующие дополнительные функции для машины:

• повышает производительность мотора;
• ускоряет функционирование всех систем машины.

Вследствие этого повышается удобство эксплуатации автомобиля, а также его безопасность.

Датчик Холла для ВАЗ 2107

Датчик Холла для ВАЗ 2109

Датчик Холла для ВАЗ 2110

Принцип работы датчика Холла

Прибор устанавливается на автомобилях с бесконтактной схемой зажигания и служит для контроля положения распредвала. Он имеет три клеммы: питание, “масса” и выход. Работает этот элемент благодаря эффекту Холла, благодаря чему он и получил свое название.

Напряжение на выходе датчика изменяется в зависимости от изменений магнитного поля. Пластина с прорезями, установленная на валу трамблера ВАЗ 2107, входит в пространство контроллера датчика. Во время вращения двигателя прорези постоянно сменяются цельным металлом и магнит, установленный в контроллере, реагирует на изменение магнитного поля, вырабатывая импульсы напряжения. При поступлении импульсов коммутатор выдает напряжение на катушку, которая повышает напряжение и подает его на свечи.

Признаки неисправности датчика Холла ВАЗ 2107

Если датчик Холла ВАЗ 2107 (карбюратор или инжектор) начинает сбоить, это проявляется в следующем:

• двигатель не заводится;
• двигатель неустойчиво работает;
• ощущаются рывки при движении;
• двигатель внезапно глохнет.

Проблема в том, что подобные проявления возникают и при исправности других элементов системы подачи топлива и зажигания. Поэтому прежде чем менять датчик, необходимо убедиться что проблема именно в нем.

Где находится датчик Холла ВАЗ 2107 (инжектор и карбюратор)

Датчик закреплен под крышкой трамблера. Чтобы получить к нему доступ, необходимо отщелкнуть две защелки и снять крышку.

Как проверить датчик

Устройство можно проверить тремя способами:

• заменить датчик заведомо исправным (способ хорош, если такая деталь уже имеется в наличии);
• проверить, соответствует ли напряжение на выходе датчика номинальной величине 0,4-11 вольт (для этого необходим тестер);
• сымитировать работу датчика, соединяя при включенном зажигании контакты 3 и 6 штекера, идущего к датчику (если искра возникает, то датчик нуждается в замене).

Что необходимо для замены

Чтобы поменять датчик Холла, понадобятся:

• плоская отвертка;
• плоскогубцы с удлиненными губками;
• новый датчик Холла.

Признаки неисправности датчика Холла

Поломки датчика проявляются по-разному. Выявить их даже для опытного мастера порой бывает непросто. Вот несколько самых распространенных симптомов и проблем в работе датчика Холла:

• плохо заводится или вообще не запускается двигатель;
• возникновение перебоев в работе мотора на холостом ходу;
• “дергание” машины при движении на высоких оборотах;
• двигатель глохнет во время движения автомобиля.

Если на вашей машине появился один или несколько подобных симптомов, обязательно необходимо выполнить проверку датчика.

Неисправности ДХ

Нарушения работы двигателя ВАЗ-2106 могут быть вызваны не только выходом из строя ДХ. Поэтому выявление причин сбоев проводят поэтапно, проверяя питание, состояние катушки, проводов, контактов и пр. Только исключив другие причины, можно сделать вывод о негодности датчика Холла.

Ухудшение работы ДХ ВАЗ-2106 характерно возникновением следующих неисправностей:

• резко возрастает расход топлива;
• двигатель во время движения автомобиля захлёбывается и может заглохнуть;
• мотор не заводится.

После того, как были проверены все варианты причин нарушения работы ДВС (двигателя внутреннего сгорания), переходят к проверке работоспособности датчика Холла.

Как проверить датчик Холла

Существует несколько методов проверки. Вкратце они выполняются так:

Проверка исправности датчика холла (схема)

• Создание имитации наличия датчика Холла. Такой метод проверки самый быстрый и подойдет если питание на узлах системы зажигания есть, но искры нет. Для этой цели с трамблера снимают трехштекерную колодку. Далее необходимо включить зажигание автомобиля, и соединить (замкнуть кусочком провода) выходы 3 и 2 (минусовой пин и контакт сигнала). Если в процессе на центральном проводе катушки зажигания появится искра — значит, датчик вышел из строя. Заметьте что, дабы выявить искрообразование, нужно держать высоковольтный провод у массы.
• Проверка датчика Холла мультиметром, самый распространенный метод. При такой проверке используют мультиметр (тестер). Для этого лишь достаточно измерить напряжение на выходе датчика. Если он исправен, то напряжение должно находиться в пределах 0,4. 11 В.
• Замена неисправного устройства на заведомо рабочее. Его можно взять у знакомых, имеющих машину с таким же датчиком. Если после замены беспокоящие вас проблемы исчезнут, придется покупать и менять датчик Холла на новый.

Проверка датчика Холла

Датчик Холла, проверка при помощи мультиметра.

Еще один распространенный метод заключается в проверке наличия сопротивления на датчике. Для этого необходимо сделать несложный прибор, состоящий из резистора сопротивлением 1 кОм, светодиода и гибких проводов. К ножке светодиода припаивается сопротивление, а к нему два провода такой длины, которая удобна для работы (не короткие).

Потом снимают крышку распределителя, отсоединяют трамблер и штекерную коробку. Далее проверяют исправность электрической цепи. Для этого электронный мультиметр (вольтметр) подключается к 1 и 3 клемме, после чего включается зажигание автомобиля. При нормальных условиях, полученное на экране измерительного прибора значение, должно находится в пределах 10. 12 В.

Далее аналогично подсоединяем на те же клеммы сконструированное устройство. Если вы угадали с полярностью — светодиод загорается. В противном случае необходимо поменять местами провода. Дальнейшая процедура заключается в следующем:

• провод, подсоединенный к первой клемме, не трогаем;
• конец с третьей клеммы перекидываем на свободную вторую;
• проворачиваем распределительный вал (вручную или с помощью стартера).

Если в процессе поворота вала светодиод моргает, значит, все в порядке, и датчик Холла не нуждается в замене.

Стоит отметить, что процесс проверки датчика Холла на ВАЗ 2109, Ауди 80, Фольксваген Пассат Б3 и других машинах проводится по одинаковой схеме. Разница состоит лишь в расположении отдельных частей под капотом автомобиля.

12.7.8 Проверка датчика Холла

Сервисное обслуживание и эксплуатация

Руководства ￫ ВАЗ ￫ 2106 (Жигули)

Номера контактов соединительной колодки блока управления

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоединить центральный провод высокого напряжения от распределителя зажигания и соединить его с «массой».

2. Отсоединить соединительную колодку.

3. Подсоединить вольтметр к крайним контактам «1» и «3», включить зажигание. Вольтметр должен показать напряжение около 9 В. В противном случае проверить проводку.

4. Сдвинуть назад защитный чехол с колодки, подсоединить вольтметр к контактам «1» и «2» и установить колодку в гнездо на распределителе зажигания.

5. Снять крышку распределителя, бегунок и противопыльный экран.

6. Провернуть коленчатый вал двигателя так, чтобы зубцы якоря (1) распределителя не перекрывали датчик Холла (2). Включить зажигание. Напряжение должно быть 4 В.

7. Провернуть коленчатый вал так, чтобы один из зубцов якоря совместился с датчиком Холла. Напряжение должно снизиться до 0–0,5 В. Выключить зажигание. Если напряжение отличается от заданного, заменить датчик Холла.

8. Соединить омметр с контактами «1» и «4», затем с контактами «2» и «27» и, наконец, с «3» и «25». Во всех случаях сопротивление должно быть равно нулю. Если сопротивление отличается от нуля, значит в проводке имеется обрыв.

automn.ru

Замена датчика Холла

Замена датчика Холла ВАЗ 2109

Рассмотрим процесс замены датчика Холла на автомобиле ВАЗ 2109. Эта процедура несложна, и не вызывает затруднений даже у начинающих автолюбителей. Ее алгоритм следующий:

• Первым делом нужно снять трамблер с машины.
• После этого демонтируется крышка трамблера. Далее необходимо совместить метки механизма газораспределения и метку коленвала.
• Потом производится демонтаж крепежных элементов при помощи гаечного ключа. При этом не забываем пометить и запомнить расположение трамблера.
• Если в корпусе имеются фиксаторы или стопоры, их также нужно демонтировать.
• На следующем этапе достают вал из трамблера.
• Далее отсоединяют клеммы датчика Холла, а также откручивают монтажные болты.
• Через образовавшуюся щель датчик вынимают.
• Монтаж нового датчика Холла выполняется в обратном порядке.

Замена ДХ

Замена датчика Холла подвластна любому автовладельцу, имеющему минимальный опыт обращения с простыми инструментами, такими как отвёртка и пассатижи. Для того чтобы установить новый датчик, поступают следующим образом:

1. Снимают минусовую клемму с аккумулятора и ставят автомобиль на ручник.
2. Откинув две пружинные скобы, снимают крышку трамблёра.
3. Вынимают шплинт из оси крепления тяги вакуумного регулятора.
4. Отвинтив два винта, удаляют сам регулятор, освобождая боковой проём в чаше распределителя зажигания.
5. Отвинчивают винты крепления датчика Холла и его разъёма.
6. Датчик с проводами вытаскивают через проём.
7. Устанавливают на посадочные места новый датчик с проводами и разъём.
8. Все вышеописанные действия повторяют в обратном порядке.

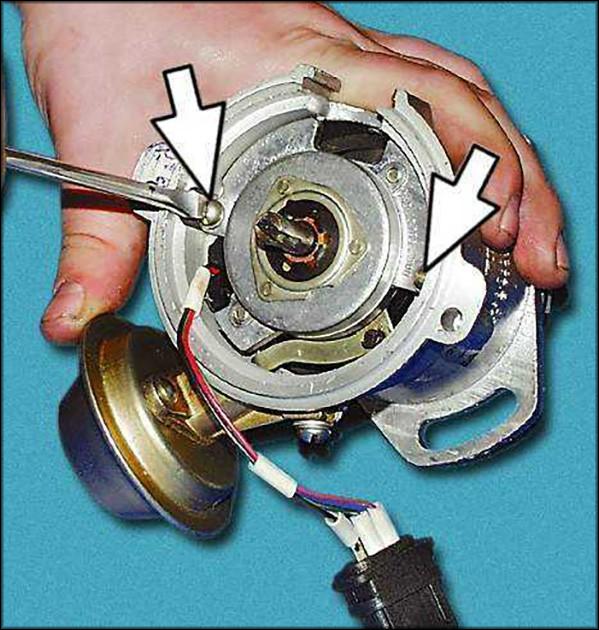

Демонтаж ДХ:

При покупке нового датчика Холла обращайте внимание на принадлежность прибора именно ВАЗ-2106 потому, что датчики других вазовских моделей не подойдут по креплению. Избегайте ДХ неизвестных производителей. Дешевизна покупки может стать причиной неприятностей в виде неожиданной остановки в дороге автомобиля.

Как проверить датчик Холла в дорожных условиях

Замена датчика холла на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Выход из строя такого важного датчика не даст автомобилю даже завестись. В инжекторных системах стоит датчик положения коленвала. Оба датчика работают по одному принципу. Выход из строя любого иного датчика даст возможность завести автомобиль, но работать двигатель будет в аварийном режиме: искра не будет даваться ни на одну свечу и двигатель будет крутиться просто в холостую от стартера.

Примечание! Вам понадобятся следующие инструменты: набор гаечных ключей, отвёртки, молоток, а к нему возьмите тонкий бородок (подойдет шило) и пассатижи не забудьте!

Краткое содержание:

Местонахождение датчика холла в трамблёре?

Знаете месторасположение трамблёра? Для наглядности просмотрите фотографию в статье: «Замена трамблёра на ВАЗ» . Датчик расположен внутри крышки трамблёра – легко увидеть, сняв крышку. На схеме ниже он указан под цифрой 22. Принцип работы:

• экран под цифрой 20 крутится по кругу, когда двигатель заведён (на схеме красной стрелкой обозначены разрывы и цельная часть);
• датчик имеет электромагнитные импульсы, которые он излучает, благодаря чему происходит подача искры.

Например, экран немного прокрутился ( у экрана всего 4 разрыва – 1 разрыв подает искру на свечу первого цилиндра, 2 разрыв и датчик на свечу второго цилиндра искру подает и т.д.), он излучает импульсы. Экран подходит цельной частью и импульсы идут на датчик, тот в свою очередь отсылает сигнал на коммутатор, увеличивающий искру и попадает на её катушку. После прохождения цельной части у экрана начинается разрыв – к датчику никаких сигналов не возвращается, он искру не подает, подходит следующий разрыв и датчик начинает опять отсылать сигналы на коммутатор, тот в свою очередь – на катушку, катушка -на провода и на свечи. Вот принцип действия бесконтактной системы зажигания на автомобиле.

Время замены датчика

Заподозрить неладное с датчиком вам помогут следующие признаки:

• у вас возникают трудности во время езды, машина троит и разгоняется с рывками;
• машина периодически глохнет, особенно на низких оборотах;
• плавает стрелка тахометра на холостых оборотах движка (поднимается и опускается то вверх то вниз, а на газ вы не жмёте);
• ощутимая потеря тяги;
• автомобиль не заводится вовсе.

Примечание! Кстати, ослабление крепления датчика может стать причиной неправильной работы. Обратите внимание, снимая.

Ремонт датчика Холла

Конструкция датчика Холла достаточно проста, и прибор редко выходит из строя. Но при его поломке автомобиль становится обездвиженным, и деталь требует срочной замены. Поскольку датчик достаточно дорогой, особенно для иномарок, имеет смысл попытаться самостоятельно его отремонтировать. Для примера можно взять прибор автомобиля Фольксваген, который устанавливают на различные модели машин данного автопроизводителя.

Самая ненадежная часть датчика – логический элемент S441А, представляющий собой чувствительную часть прибора, которая и выходит из строя. Целью ремонта является ее замена. Сама процедура состоит из следующих этапов:

1. Покупка вышедшего из строя элемента или его аналога.

2. Проверка детали на работоспособность. С этой целью последовательно соединяют светодиод и резистор (1 или 2 кОм) и крепят к контактам «+» и «выход». Величина тока должна варьироваться от 3 до 30 В, а исправность элемента проверяется магнитом: при его воздействии срабатывает светодиод.

3. Дрелью и сверлом по металлу в центре датчика Холла проделывают отверстие, ножом «заподлицо» обрезают провода, надфилем прокладывают канавки от проделанного отверстия до выходов удаленных проводов.

4. Размещение активного элемента в проделанном окошке и проверка его на работоспособность. Так, при подключенных контактах и прохождении шторки через прорези, светодиод должен загораться, и при закрытии магнитного потока – гаснуть.

5. Если схема отказывается работать, элемент переворачивают и снова проводят проверку (полярность расположения имеет значение).

6. Если проверка прошла успешно, производят разводку выводов элемента в канавках корпуса. В самом окошке подпаивают провода, которые идут к соединительному разъему старого датчика. Обращают внимание на правильную последовательность проводов и их совпадение с маркировкой разъема трамблера («+», «0», «-»).

7. Завершив пайку, визуально и тестером проверяют отсутствие коротких замыканий в датчике. При успешной проверке заделывают технологическое отверстие термостойким клеем.

8. Датчик ставят на место и проверяют схему на предмет отсутствия коротких замыканий: никакой из проводов не должен звониться на корпус.

Аналогично восстанавливаются датчики многих автомобилей. Кроме Фольксваген, ремонту поддаются приборы на Daewoo, AUDI, Mitsubishi, и т. д., так как их принцип действия во всех случаях один и тот же.

Замена датчика холла на ВАЗ 2101-ВАЗ 2107

Снятие

Снимите трамблёр с автомобиля. Придётся немного разобрать трамблёр, подробнее читайте в статье: «Ремонт трамблёра на автомобилях», пункты 1-3 и 5.

Примечание! По ходу снятия распределителя зажигания, не забудьте отсоединить от датчика колодку проводов. Для наглядности на фото ниже показано стрелкой место, куда эта колодка вставляется, а синей стрелкой показана сама колодка. Её и отсоединяем.

Теперь, когда вы разобрали трамблёр и проверили составляющие на исправность, переходите к снятию датчика. Он крепится на винтах, отвернув которые (см. фото 1 и 2) вы сможете снять его с автомобиля.

Установка

Устанавливаем детали в обратной снятию последовательности. Предварительно проверьте исправность датчика: хоть и редко, но бывали случаи продажи неисправных датчиков в автомагазинах. Ниже приведена инструкция, по которой можете проверить ваш старый датчик, возможно он в рабочем состоянии и не требует замены. Либо после установки проверить новый.

Проверка датчика холла

Лучшая проверка – поставить в автомобиль иной, заведомо исправный датчик, завести и оценить работу двигателя. Тогда все станет на свои места и вы поймете, в нем ли крылась проблема. Существует альтернативный метод проверки. Нам понадобится вольтметр и снятый с автомобиля датчик. Обратите внимание на схему проверки ниже, в ней объясняется способ подсоединения вольтметра: подключите наконечники вольтметра к выводу 2 и 3 датчика и пронесите между контактами датчика отвёртку или лезвие. Наблюдайте за показаниями в момент проведения, они должны изменяться в диапазоне 0.4-3 вольт. В случае более низких показателей датчик неисправен и требует замены. Помните, проверка проводится на снятом с автомобиля устройстве.

Дополнительный видеоролик

Мы прикрепляем видеоролик, в котором подробно описан процесс проверки. Учтите, в данном видео разъём у датчика отсутствует, провода выходят сразу – считайте их выводами датчика.

Примечание! Рекомендуем дополнительно ознакомиться с видео ниже. Здесь представлен авто не классического семейства, а ВАЗ 21099. Посмотрев, вы поймете, что проверяется датчик на всех автомобилях практически идентично.

Установка нового датчика Холла взамен неисправного

Если установлена неисправность, деталь требуется заменить на новую. Порядок этой работы, как правило, не составляет особенных проблем даже для неопытных автовладельцев. Для работы потребуются пассатижи, крестовидная и плоская отвёртки, гаечные ключи на 6 – 13 мм, чтобы демонтировать с автомобиля распределитель зажигания.

Порядок действий следующий:

• отключить минусовой контакт аккумулятора;
• с крышки распределителя размонтировать высоковольтные провода;
• открутить гайки, которые удерживают трамблер в его рабочем положении;
• демонтировать трамблер;
• коленвал следует провернуть вплоть до того момента, когда метка крышки ГРМ совместится с меткой шкива;
• обозначить расположение бегунка (ротора распредвала);
• разобрать трамблер, чтобы извлечь из него коленвал;
• снять контакты датчика и скрутить сам прибор с трамблера (неисправный модуль извлекается через получившуюся при оттянутом регуляторе щель).

Для того, чтобы поставить в агрегат новую деталь, потребуется выполнить всю описанную последовательность технологических операций в обратном порядке.

После того, как выполнена установка нового датчика, его также необходимо проверить на работоспособность.

Для этого подойдёт любой из описанных выше методов. Неисправность может быть следствием неправильной установки датчика. Если же вы уверены, что всё сделано правильно, следует обратиться за помощью к профессионалам.

Если вы установили, что датчик Холла перестал работать, как положено, ремонтировать его бессмысленно, – стоит он не так дорого, и заменить сломавшуюся деталь на новую не представляет особого труда. Если вы убедились, что датчик неисправен, следует просто приобрести его в ближайшем автомагазине и заменить поломавшийся модуль на новый.

Видео о том, как работает датчик Холла:

КАК РАБОТАЕТ ДАТЧИК ХОЛЛА [РадиолюбительTV 84]

Что такое датчик Холла и как он работает

Датчик Холла (он же датчик положения распредвала) является одним из главных элементов трамблера (прерывателя-распределителя). Он находится рядом с валом трамблера, на котором крепится магнитопроводящая пластина, похожая на корону. В пластине столько же прорезей, сколько цилиндров в двигателе. Также внутри датчика находится постоянный магнит.

Принцип работы датчика Холла следующий: когда вал вращается, металлические лопасти поочередно проходят через прорезь в датчике. В результате этого вырабатывается импульсное напряжение, которое через коммутатор попадает в катушку зажигания и, преобразуясь в высокое напряжение, подается на свечи зажигания.

Датчик Холла имеет три клеммы:

• одна соединяется с “массой”,
• ко второй подходит плюс с напряжением около 6 В,
• с третьей клеммы уходит преобразованный импульсный сигнал на коммутатор.

Признаки неисправности датчика Холла

Неисправности у датчика Холла проявляются по-разному. Даже опытный мастер не всегда сразу выявит причину неполадок двигателя.

Вот несколько самых распространенных симптомов:

1. Мотор плохо заводится или не запускается вообще.
2. На холостом ходу в работе двигателя появляются перебои и рывки.
3. Машина может дергаться при движении на повышенных оборотах.
4. Силовой агрегат глохнет во время движения.

При появлении одного из этих признаков, необходимо в первую очередь проверить исправность датчика Холла.

Также не стоит исключать из вида и другие неисправности системы зажигания, встречающиеся в автомобилях.

Как проверить датчик Холла

Простой способ проверки датчика положения распредвала (Холла) показан на следующем видео.

Простая проверка датчика Холла! A simple Hall sensor check!

Существует несколько способов, позволяющих проверить исправность датчика Холла. Каждый автомобилист может выбрать для себя наиболее подходящий вариант:

1. Взять для проверки рабочий датчик у соседа или на автомобильной разборке и установить его вместо “родного”. Если проблемы двигателя исчезнут, значит, придется покупать новую деталь.
2. При помощи тестера можно измерить напряжение на выходе датчика. В исправном устройстве напряжение будет изменяться от 0,4 В до 11 В.
3. Можно создать имитацию датчика Холла. Для этого с трамблера снимают трехштекерную колодку. Затем включают зажигание и отрезком провода соединяют выходы 3 и 6 коммутатора. Появление искры свидетельствует о выходе датчика из строя.

Если в результате проверки обнаружится, что датчик Холла неисправен, тогда его необходимо заменить на новый.

Как проверить и заменить датчик Холла на ВАЗ 2106: советы, фото и видео

Датчик Холла является одним из основных элементов бесконтактной системы зажигания двигателя ВАЗ 2106. И это устройство, как и все остальные в отечественных авто, имеет свойство периодически ломаться. Поэтому мы расскажем вам о том, как понять что сломался датчик Холла ВАЗ 2106, как его проверить и как происходит замена устройства.

Содержание

[ Раскрыть]

[ Скрыть]

Распознаем проблему

Тюнингованный автомобиль ВАЗ 2106
Проблемы в функционировании датчика Холла на автомобиле ВАз 2106 могут проявляться по-разному. Иногда даже опытный специалист не сможет обнаружить поломку. Поэтому мы рассмотрим основные симптомы, которые могут свидетельствовать о неисправности данного элемента:

• двигатель стал плохо заводиться или вовсе не заводится;
• машина плохо работает на нейтральной скорости: периодически могут проявляться рывки, автомобиль глохнет;
• в случае, когда машина набирает обороты, двигатель может подергаться и заглохнуть;
• мотор периодически глохнет во время езды.

Если один из этих симптомов характерен для вашего авто, то это, разумеется, может свидетельствовать и о других неисправностях. Однако, в первую очередь необходимо проверить именно датчик Холла ВАЗ 2106.

Как проверить?

Есть несколько методов, которые помогут определить работоспособность датчика Холла на вашем авто. Рассмотрим эти способы подробнее:

1. Наиболее простым методом является диагностика работы двигателя ВАЗ 2106 с новым, заведомо рабочим датчиком Холла. Если таковой у вас имеется, то установите его на место старого и попробуйте эксплуатировать авто. В том случае, если проблема исчезла, то ответ очевиден.
2. Попробуйте проверить наличие искры в двигателе. Это делается при включении зажигания. Для этого необходимо демонтировать колодку, установленную на трамблере, которая называется распределителем. Теперь включите зажигание. После этого вам потребуется взять небольшой кусочек провода и соединить его концы с третьим и шестым выходами коммутатора. В том случае, если во время подключения провода появилась искра, то это означает, что датчик Холла ВАЗ 2106 вышел из строя и необходима его замена.
3. Также проверку работоспособности можно осуществить при помощи вольтметра. Вам необходимо подключить устройство к выходу датчика. Если механизм Холла рабочий, то вольтметр будет на него реагировать. При этом стрелка устройства будет колебаться от 0.4 В до 3 В.

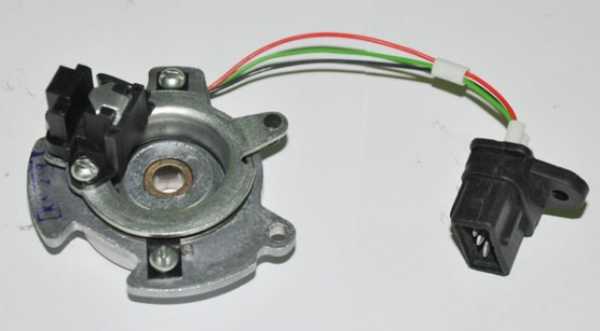

Новый механизм для ВАЗ 2106

Процесс замены

Итак, если вы столкнулись с неполадками в работе механизма, то вам потребуется осуществить его замену. Это не так сложно. Что же для этого понадобится?

Готовим инструменты

Заранее подготовьте:

• ключ гаечный на «13»;
• отвертку;
• плоскогубцы;
• молоток.

Поэтапная замена

1. Для начала заглушите двигатель и откройте капот авто. От вакуумного корректора необходимо отключить подводящий патрубок.
2. После этого следует отщелкнуть крышечку распределителя зажигания и демонтировать ее.
3. Затем вам потребуется отсоединить разъем устройства, которое нужно заменить. Используя гаечный ключ на «13» далее нужно открутить гайку, которая крепит пластинку держателя.
4. Теперь демонтируйте распределитель.
5. Используя молоток, из распределителя зажигания следует выбить пружинный винт муфты.
6. Затем при помощи отвертку выкрутите саморезы, которые крепят вакуумный корректор. Корректор нужно вытащить. Так вы получаете доступ к датчику Холла вашего двигателя. Той же отверткой открутите винты, которые его крепят и демонтируйте механизм.
7. Замените устройство на новое. Всю последующую сборку следует осуществлять в обратном порядке. После замены совершите контрольную поездку чтобы быть уверенным в том, что устройство работает нормально.

В целом процедура не особо сложная, но, как и в любом другом деле, здесь есть свои нюансы. К примеру, выбивать пружинный винт муфты следует с силой, но осторожно. Деформация деталей впоследствии приведет к более печальным результатам.

Видео «Установка устройства своими силами»

Предлагаем вам узнать, как осуществляется замена механизма.

avtozam.com

Замена датчика Холла

Заменить датчик Холла не составит особых затруднений. С этой работой под силу справится своими руками даже начинающему автолюбителю.

Чуть ниже на видео достаточно подробно показан процесс замены датчика в трамблере автомобиля УАЗ.

Обычно замена датчика Холла состоит из нескольких этапов:

• Прежде всего, трамблер снимается с машины.
• Далее снимается крышка трамблера и совмещается метка механизма газораспределения с меткой коленвала.
• Запомнив положение трамблера, нужно открутить крепежные элементы гаечным ключом.
• При наличии фиксаторов и стопоров, их также следует извлечь.
• Вал вытаскивают из трамблера.
• Осталось отсоединить клеммы датчика Холла и открутить его.
• Оттянув регулятор, неисправная деталь осторожно вынимается через образованную щель.
• Новый датчик Холла устанавливается в обратной последовательности.

Проверка работоспособности датчика Холла позволяет не только точно определить причину отказа двигателя. Благодаря простым приемам автомобилист сэкономит свое время на ремонт, а также исключит ненужную трату денег.

Замена датчика: инструкция для автомобилистов

Для установки нового датчика зажигания нужно правильно вынуть тот, который вышел из строя. Делается это так:

• крышка трамблера отсоединяется;
• коленчатый вал поворачивается так, чтобы метки на верхней части газораспределительного устройства и шкиве коленвала находились на одинаковом уровне;
• на распределителе зажигания замечается положение бегунка;
• снимается трамблер (при помощи ключа на 13).

Затем необходимо выбить штифт (легкие удары небольшим по размеру молотком), который держит маслоотражательную муфту. Когда он поддастся, можно использовать плоскогубцы для окончательного его вытягивания. Теперь имеется доступ к муфте и валу, находящемуся в корпусе трамблера. Последний вынимается, открывается – перед нами искомый датчик зажигания. Отвинчиваем его и достаём. После установки нового датчика осуществляем все описанные манипуляции в обратном порядке.

Датчик Холла на ВАЗ 2107

Датчик Холла — один из основных приборов в бесконтактной системе зажигания бензиновых моторов. При возникновении неполадок с этой деталью, работа двигателя нарушается. Чтобы можно было своевременно диагностировать проблему, важно знать и понимать, как работает датчик Холла (ДХ) и, в частности, на ВАЗ 2107, каким образом определить неисправность и заменить прибор. На всех этих моментах стоит остановиться более детально.

Назначение датчика

Ряд электронных систем автомобилей оснащаются датчиками, которые подают сигнал в соответствующий блок, отвечающий за работу силового агрегата, об изменении тех или иных параметров. Бесконтактная система зажигания ВАЗ 2107 также имеет такой прибор, который называется датчиком Холла (ДХ). Его назначение — определять угол положения коленвала и распредвала силового агрегата. Устанавливается сенсор не только на современных, но и на старых авто, например, ВАЗ 2108/09. Согласно показаниям элемента, ток подаётся на свечи зажигания.

Принцип работы прибора

Работа ДХ основана на эффекте увеличения напряжения в поперечном сечении проводника, который помещён в магнитное поле. В тот момент, когда должна появиться искра, происходит изменение электродвижущей силы, от трамблёра сигнал подаётся на коммутатор и свечи зажигания. Если рассмотреть датчик Холла, который сегодня используется в системах зажигания без использования контактов, то представляет он собой прибор для улавливания изменений магнитного поля при работе распредвала. Для срабатывания элемента требуется определённое значение магнитной индукции.

История датчика Холла

Датчик получил своё название от американского физика Холла, открывшим одноимённый эффект в далёком 1879 году. Суть его заключается в том, что металлическая пластина под напряжением постоянного тока, оказавшись в магнитном поле, получает разность потенциалов на своих краях. Изобретение долго не находило своего применения вплоть до 50-х годов прошлого века. Всё изменилось с наступлением эры полупроводников, которые стали изготавливать на основе редкоземельных элементов: германия, индия и кремния. Это открыло возможность для производства мини-контроллеров, измеряющих характеристики электрического тока в магнитном поле, в том числе датчиков Холла (ДХ) для электронного зажигания ВАЗ-2106.

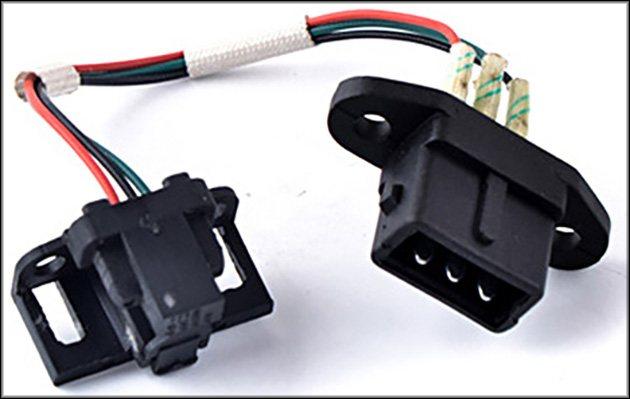

Датчик Холла ВАЗ 2106:

Признаки неисправности датчика Холла на ВАЗ 2107

Датчик Холла, как и любой другой элемент автомобиля, со временем может выйти из строя. Однако даже водители с опытом не всегда могут определить, что возникшая проблема связана с рассматриваемым прибором, поскольку неисправность может проявляться по-разному. Для диагностики довольно часто приходится проверять возможные признаки поломки датчика, прежде чем удаётся выяснить, что «виновником» является именно этот датчик.

В то же время существуют основные симптомы, по которым можно определить, что с ДХ на ВАЗ 2107 не все в порядке. Рассмотрим их:

• мотор не запускается либо запуск происходит с трудом;
• наблюдаются перебои или рывки в работе силового агрегата на холостых оборотах;
• мотор глохнет во время движения транспортного средства;
• наблюдаются подёргивания при езде с высокими оборотами.

Если проявляется один из перечисленных признаков, то датчик Холла рекомендуется проверить и при необходимости заменить. Владельцам автомобилей с бесконтактной системой зажигания совсем не лишним будет возить с собой исправный элемент, в качестве запасной детали.

Проверка датчика холла ваз 2109 карбюратор

Применение датчика Холла в системе зажигания автомобиля Ваз 2109 стало знаковым событием в отечественном автопроме. Еще бы — вместо используемого до этого контактного зажигания установлено бесконтактное. Огромный плюс бесконтактного зажигания — более сильная искра и как следствие лучшее сгорание горючей смеси и увеличение мощности двигателя.

Однако, как и любое устройство датчик Холла может выйти из строя. Ваз 2109 на неисправном датчике холла не заводится. Датчик Холла предназначен для того, чтобы коммутатор видел с какой частотой вращается двигателя и определял правильный момент подачи искры на свечу. Датчик холла представляет собой магнит и приемник(элемент Холла) в зазоре между которыми вращается барабан распределителя зажигания. Барабан распределителя зажигания имеет следующий вид

Барабан с прорезями для датчика Холла

Когда в зазоре между магнитом и элементом Холла оказывается пустота,напряжение на выходе датчика Холла падает. Когда в зазоре оказывается металлическая часть барабана,на выходе датчика Холла напряжение увеличивается до уровня около 3 Вольт. Поэтому, когда двигатель работает и барабан распределителя зажигания вращается вместе с распределительным валом двигателя, то датчик Холла передает на коммутатор то 0,4 Вольта, то 3 Вольта, то 0,4 Вольта то 3 Вольта.

Зазор датчика Холла

• Как просто проверить датчик холла своими силами: инструменты и инструкции

Коммутатор расшифровывает эти импульсы и знает, когда нужно заряжать катушку зажигания, чтобы искра сформировалась в нужном такте двигателя.

А что если возникла необходимость проверить исправен ли датчик Холла. Симптом неисправности датчика Холла Ваз 2109 один — машина не заводится, либо ни с того ни с сего глохнет. Необходимо просто снять распределитель зажигания и собрать следующую схему. Вращаем вал распределителя и смотрим напряжение вольтметра.

Проверка датчика Холла

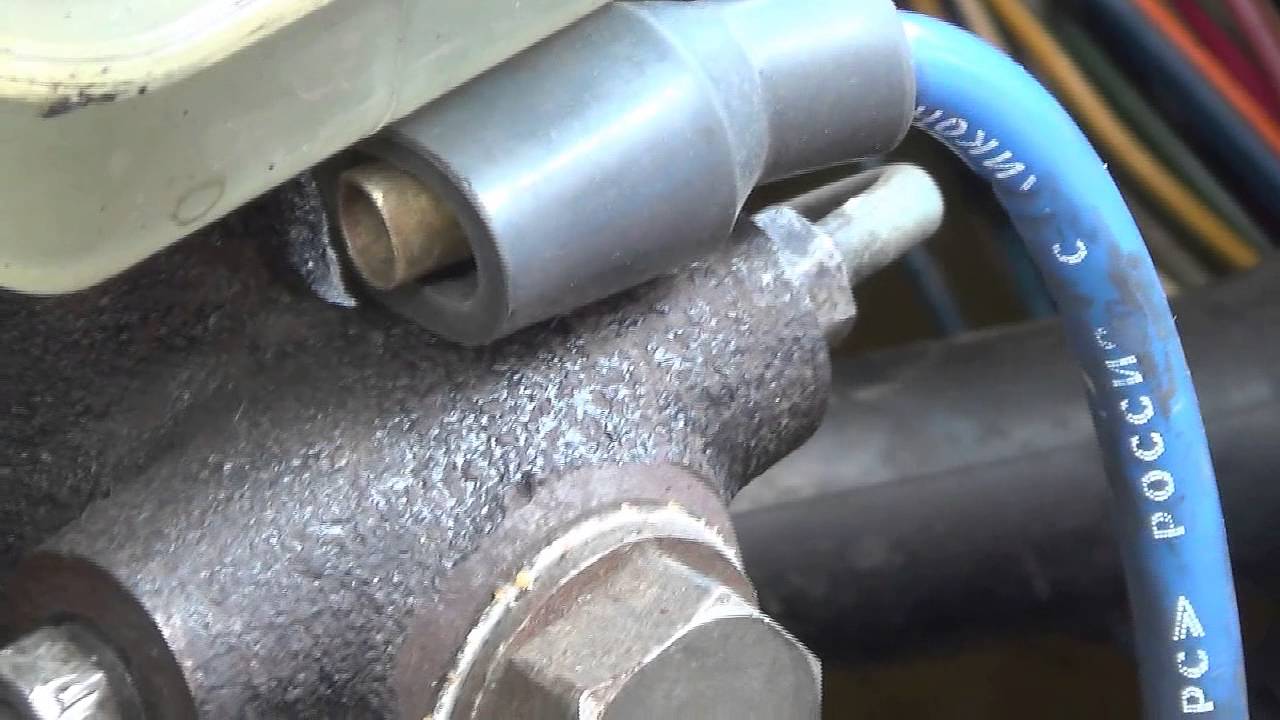

АНТИремонт. НеУстановка датчика Холла

С развитием технического прогресса появляются новые устройства, которые имеют лучшие технические характеристики. Примером такого устройства является датчик Холла ВАЗ 2109, он заменил старые приборы, дававшие большие погрешности. В статье описывается, как диагностировать неисправности устройства, способы их устранения. Дана подробная инструкция по замене и видео с проверкой устройства.

Как проверить датчик

Чтобы выяснить состояние датчика необходимо выполнить проверку элемента. Сделать это можно несколькими способами. Рассмотрим их:

1. Самым простым вариантом является установка заведомо исправного прибора, который можно взять, например, у знакомого по гаражу. Если при проверке проблема исчезнет и двигатель начнёт работать без перебоев, то придётся обратиться в магазин за покупкой нового датчика.

Видео: проверка датчика мультиметром

Проверку датчика Холла на ВАЗ 2107 можно выполнить и без прибора. В этом случае последовательность действий будет следующей:

1. Выкручиваем свечу зажигания на одном из цилиндров или используем запасную и подключаем её к высоковольтному проводу от катушки зажигания.
2. Резьбу свечи соединяем с массой кузова.
3. Снимаем датчик, подсоединяем разъем от коммутатора и включаем зажигание.
4. Проводим металлическим предметом, например, отвёрткой возле сенсора. Если искра на свече появилась, то проверяемый прибор исправен.

Проверка ДХ

Есть разные способы, как проверить датчик Холла на ВАЗ-2106. Один из них наиболее простой и потребует участия двух человек, правда, при наличии незаурядной ловкости можно обойтись и двумя руками. Способ состоит из следующих действий:

1. Снимают штекер с разъёма ДХ.
2. С крышки трамблёра снимают центральный провод и оголяют его наконечник, сдвинув защитный колпачок.
3. Контакты 3 и 2 разъёма датчика замыкают проводком.
4. Наконечник центрального провода подносят к любой части ДВС или кузова на расстояние 3–5 мм.
5. Включают зажигание. В этот момент должна проскочить искра между наконечником и массой.

Если искра не будет возникать, то это значит, что ДХ подлежит замене.

О снятии старого измерителя и установке нового прибора узнайте далее.

Замена датчика Холла на ВАЗ 2107

Процесс замены ДХ не самый приятный, поскольку придётся не только снять, но и полностью разобрать распределитель зажигания. Для начала нужно приобрести сам сенсор и подготовить такие инструменты:

• ключ на 13 (рожковый или накидной);
• отвёртку;
• плоскогубцы;
• молоток.

Прежде чем приступить к разборке трамблёра, нужно обратить внимание, как он расположен. Лучше всего сделать метки на его корпусе и блоке цилиндров. Если регулировка зажигания для вас не является сложным мероприятием, то распределитель можно демонтировать без всяких меток. Процедура по снятию и замене датчика на «семёрке» производится в следующей последовательности:

Снимаем минусовую клемму с АКБ, крышку с распределителя зажигания, вакуумный шланг и отсоединяем разъем, который идёт к датчику.

После демонтажа и разборки трамблёра рекомендуется очистить вал от нагара, например, путём отмывания в солярке. Что касается ремонта датчика, то этот элемент считается неремонтопригодным и при его выходе из строя необходима только замена. К тому же стоимость его не так высока, в пределах 200 р.

Зачем нужен и как работает датчик Холла

В устройстве бесконтактной системы зажигания машины ВАЗ 2107 встроен такой элемент, именуемый датчиком Холла. Основополагающим его предназначением является способность выявлять угол расположения коленвала и распредвала силового агрегата. Датчик Холла не ставится на инжекторные модели семерок, ставится только на карбюраторные.

По значению этого прибора происходит подача импульсов напряжения на свечи зажигания. Функционирование этого элемента основывается на повышении напряжения в сечении провода, помещенного в магнитном поле. Элемент подключается тремя клеммами, две из которых обеспечивают подачу питания (плюс и минус), а третий контакт предназначен непосредственно для подачи сигнала. Такое название устройство получило за счет специального эффекта, который был выявлен ученым Холлом. В трамблере на валу расположена пластина, входящая в управление контроллера устройства.

Когда осуществляется работа мотора, то в прорезях происходит поочередная смена металла, а магнит, который находится внутри контроллера, начинает возбуждаться от колебаний магнитного поля. При этом контроллер формирует импульсы напряжения, выдаваемые коммутатором, и поступающие на катушку. Катушка, в свою очередь, осуществляет поднятие напряжения до высокой величины, и транспортирует его поочередно по бронепроводам на свечи зажигания. Зная особенности функционирования, надо разобраться с неисправностями, но перед этим немаловажно отметить, что расположен датчик Холла на ВАЗ 2107 в трамблере под крышкой. Чтобы произвести его замену, понадобится разобрать трамблер.

Основные неисправности датчика

Любая деталь на автомобиле рано или поздно начинает давать сбои, и датчик Холла не является исключением, даже несмотря на то, что он имеет простейшую конструкцию. Поломка его выявляются за счет обнаружения следующих дефектов:

• Невозможность завести двигатель.
• Неустойчивая и нестабильная работа мотора.
• Возникновение рывков.
• Двигатель начинает глохнуть.
• Возникновение эффекта детонации.

Если появляются вышеперечисленные признаки, то торопиться менять датчик Холла не стоит, так как подобные явления могут формироваться и по причине других поломок системы зажигания и подачи топлива. Чтобы удостовериться в неисправности устройства, понадобится выполнить его проверку на пригодность.

Особенности проверки

Бесконтактное зажигание БСЗ на ВАЗ 2107 имеет датчик Холла, от исправности которого зависит нормальная работа ДВС. Если имеются подозрения на его неисправность, то надо проверить датчик Холла. Для этого имеются разные способы, на основании которых можно сделать вывод о пригодности элемента.

Для проверки элемента применяются следующие два способа:

1. Самый простой метод проверки — это установить заведомо исправный элемент. Если признаки неисправностей сразу исчезнут, значит, поломка обнаружена правильно, и успешно устранена. Недостаток этого способа в том, что необходимо предварительно приобрести исправный элемент.
2. Мультиметром произвести проверку соответствия напряжения на выходе датчика. На приборе включается режим измерения напряжения, после чего производится замер значения на выходе устройства. Величина должна находиться в пределах от 0,4 до 11 Вольт, и если это не так, то элемент следует заменить.
3. Имитация работы устройства. Схема проверки выглядит следующим образом — клемму элемента следует извлечь из разъема, а после этого включить зажигание. Теперь приступаем к имитации работы датчика Холла, для чего соединяются контакты 3 и 6 вывода коммутатора. Если будет возникать искрение, то элемент подлежит замене.

Немаловажно также произвести проверку исправности клеммной колодки, к которой подключается элемент Холла. Для этого также используется мультиметр, установленный в режим измерения напряжения. Один щуп прибора нужно бросить на массу, а вторым проверить показания на красном и зеленом проводе. Величина показаний должна быть равна значению напряжения на АКБ.

Если проверочные манипуляции показали, что датчик нуждается в замене, тогда следует прибегнуть к выполнению этого действия. Инструкция о том, как меняется устройство на ВАЗ 2107, описана ниже.

Замена датчика Холла на семерке

Рассматриваемое устройство имеет небольшие размеры, и является составной деталью трамблера. Процесс замены этой детали не самый приятный, так как для этого понадобится снять трамблер или распределитель зажигания. Перед тем, как приступать к работе, понадобится приобрести новую деталь (она стоит недорого, около 200 рублей), а также подготовить следующие инструменты:

• Гаечный ключ на «13».
• Отвертка с плоскогубцами.
• Молоток.

Замена датчика Холла на ВАЗ 2107 начинается с того, что осуществляется демонтаж трамблера. Перед этим сначала при помощи маркера нужно поставить отметки на корпусе трамблера и блоке цилиндров, что позволит установить устройство на свое место. Это позволит исключить необходимость выставлять зажигание после установки распределителя на место. Чтобы поменять устройство, понадобится выполнить следующие действия:

1. Для начала надо обесточить сеть автомобиля. Для этого откидывается клемма «минус» с АКБ.
2. С трамблера зажигания снимается крышка, а также вакуумный шланг.
3. Откидывается клемма устройства от разъема.
4. Далее для демонтажа трамблера понадобится вывинтить болт на «13», а затем снять шайбу и снять распределитель.
5. При разборке распределителя понадобится извлечь (выбить) штифт, которым удерживается вал с маслоотражательным кольцом. Чтобы реализовать это действие, понадобится подходящая наставка, зажав предварительно в тисках трамблер.
6. Извлекается пластиковый стопор с шайбой, и вынимается вал.
7. Чтобы снять датчик, необходимо выкрутить два латунных винта крепления элемента, а также резьбовые соединители из стали сенсора.
8. Крепление вакуумного корректора следует отвернуть, а затем произвести извлечение устройства через соответствующее отверстие.
9. В обратной снятию последовательности производится установка нового элемента.
