Принцип работы системы зажигания Ваз 2106

Практически на всех моделях классики традиционно устанавливается стандартная система зажигания контактного типа (КСЗ). Исключением является 21065, где используется бесконтактно-транзисторная схема, в которой разрыв цепи питания первичной обмотки реализован с помощью прерывателя, смонтированного в распределителе. Ниже рассмотрим более подробно, как устроена и работает контактная система зажигания ВАЗ-2106.

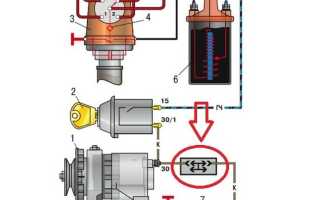

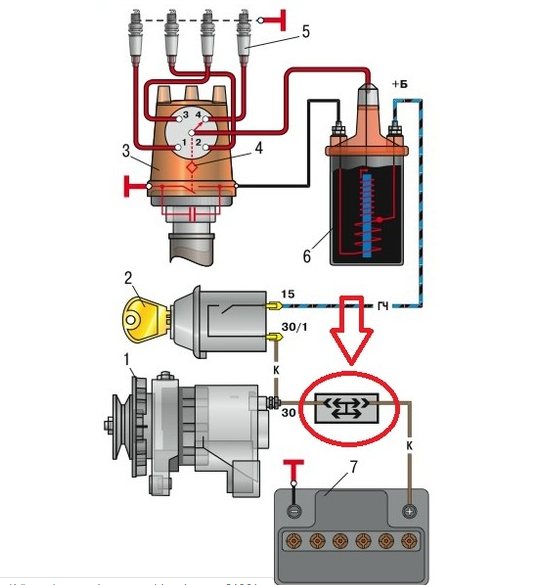

Схема системы зажигания Ваз 2106

Система зажигания нужна для создания и подачи искрового разряда к свечам зажигания. Искра подается к свечам зажигания в определенные моменты – такты работы бензинового двигателя.

В конструкцию контактной схемы зажигания включены следующие компоненты:

• замок (выключатель);
• катушка (КЗ);
• прерыватель (МП);
• распределитель (МР);
• регуляторы, центробежный и вакуумный (ЦР и ВР);
• свечи (СЗ);
• высоковольтные провода (ВП).

Давайте остановимся на катушке зажигания и более подробно разберем для чего она нужна и за что отвечает

Глохнет ваз 2106 — катушка зажигания

проверка катушки и камутатора ваз

КЗ Ваз1

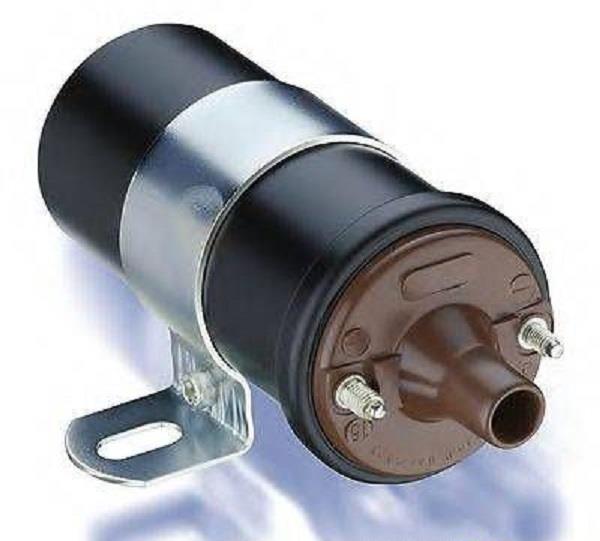

Катушка зажигания ваз 2106

Катушка автомобиля является высоковольтным импульсным трансформатором. На сердечник устройства намотан тонкий провод вторичной обмотки. Она содержит 30 тысяч витков. В соответствии со схемой устройства поверх вторичной обмотки расположена первичная, состоящая из толстой проволоки. Обе обмотки одним из своих концов соединяются с аккумулятором авто.

Второй конец первичной обмотки подключен к распределителю. Общая точка соединения обмоток катушки подключается к коммутатору напряжения. Сердечник играет роль усилителя магнитного поля. В момент разрыва цепи во вторичной обмотке образуется высокое напряжение, которое по проводу поступает на свечу для пробоя и образования искры.

Как проверить

Проверка сопротивления первичной обмотки

При выполнении этой работы, как и любой другой, связанной с электрооборудованием, необходимо обязательно отсоединить клемму «минус» от аккумуляторной батареи.

Итак, чтобы проверить на исправность первичную обмотку катушки зажигания ВАЗ 2106, необходимо подсоединить оба провода омметра к двум боковым выводам, как это наглядно представлено на фотографии ниже:

По данным из многочисленных технических руководств по ремонту ВАЗ 2106, сопротивление в данном случае должно быть в пределах 3-4 Ом. Это будет говорить о полной исправности катушки зажигания. Как видите, в моем случае, сопротивление немного выше (но незначительно), и при этому проблем никаких с работой системы зажигания не наблюдалось.

Если значение при измерении сильно отклонено от нормы, это говорит о неисправности и необходимости замены детали.

Проверка вторичной обмотки

Вторичная обмотка катушки проверяется практически таким же образом, только один из проводов омметра нужно подсоединить к боковому выводу, а второй — к центральному на катушке. Ниже все продемонстрировано на деле:

Здесь данные сопротивления уже совсем другие и при нормальной работе они должны быть в районе 7,4-9,2 кОм. Судя по показаниям прибора, мой случай показывает и подтверждает повторно, что с катушкой все нормально.

Чтобы не было недоразумений, хочу предупредить, что приведенные в этой статье цифры в большей степени относятся к катушкам зажигания ВАЗ 2106 типа Б117-А, хотя на многих моделях параметры идентичны. Но все же для своей модификации лучше посмотреть данные в специализированных источниках.

Нет искры

Если искры нет даже на контактах, то велика вероятность того, что сгорела именно катушка зажигания. Проверить ее можно либо с помощью омметра, измерив сопротивление, либо же установив новую и посмотреть, исправит ли это проблему!

Как подключить

Порядок снятия и установки катушки зажигания на ВАЗ 2106

Итак, первоначально необходимо отсоединить центральный высоковольтный провод, ведущий к трамблеру (распределителю зажигания).

Также отключить все провода питания от контактов катушки. Так как они крепятся с помощью гаек, то для этого понадобится ключ на 8.

Если вы не знаете, какие провода потом подключать к какому именно разъему, то лучше сразу запомнить или как-нибудь пометить их, чтобы потом при установке подсоединить их правильно.

Теперь нужно открутить сам корпус катушки. Крепится он на зажиме (хомуте), который прижат к кузову автомобиля двумя гайками. Их-то и нужно нам открутить.

После проделанной работы, можно смело вынимать катушку зажигания и производить ее замену при необходимости.

Цена новой такой детали составляет около 500 рублей, или даже немного подешевле. Все зависит от места ее покупки.

Неисправности

В случае неисправности катушки зажигания двигатель не пускается. Характерным признаком неисправной катушки является ее повышенная температура при выключенном зажигании. Это легко определить рукой на ощупь.

В исправности катушки зажигания можно убедиться следующим простым способом. Вынуть из зажима крышки распределителя центральный провод высокого напряжения и установить зазор 5-7 мм. Между наконечником этого провода и «массой» автомобиля. Если катушка исправна, то в этом зазоре при проворачивании коленчатого вала двигателя в момент размыкания контактов будет возникать сильная искра с голубым отливом. Слабая искра или ее отсутствие свидетельствуют о неисправности катушки зажигания. Можно предположить, что в обмотках катушки зажигания произошло короткое замыкание. Наиболее распространенной причиной преждевременной неисправности катушки зажигания является включенное долгое время зажигание при неработающем двигателе. От повышенной температуры изоляция обмоток катушки зажигания высыхает, осыпается, что и приводит к короткому замыканию. Обнаруженную неисправную катушку зажигания необходимо заменить. Для замены можно использовать катушку зажигания любого отечественного легкового автомобиля с напряжением системы электрооборудования 12 В. Такая катушка зажигания обычно подходит и по местам крепления. При этом необходимо иметь в виду, что катушки зажигания некоторых отечественных автомобилей имеют не две, а три клеммы: ВК, ВК-Б и третью клемму без обозначения. В этом случае, например, для замены катушки на автомобилях ВАЗ, с распределителем следует соединить клемму без обозначения, второй провод присоединить к клемме ВК-6, а клемму ВК оставить свободной. Помимо этого, в этом случае нельзя также непосредственно использовать стандартный провал высокого напряжения, соединяющий катушку зажигания с распределителем. Его придется приспособить или, что еще лучше, заменить запасным проводом, не имеющим наконечника на одном из концов. При замене запасной неисправной катушки зажигания все провода должны быть правильно подсоединены, надежно закреплены и изолированы.

Установка трамблёра на двигатель ВАЗ классика.

КАТУШКА ЗАЖИГАНИЯ ВАЗ И ЕЁ ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ

Место расположения катушки зажигания Ваз 2106

Катушка зажигания ВАЗ 2106 крепится в верхнем переднем углу под рамой лобового стекла

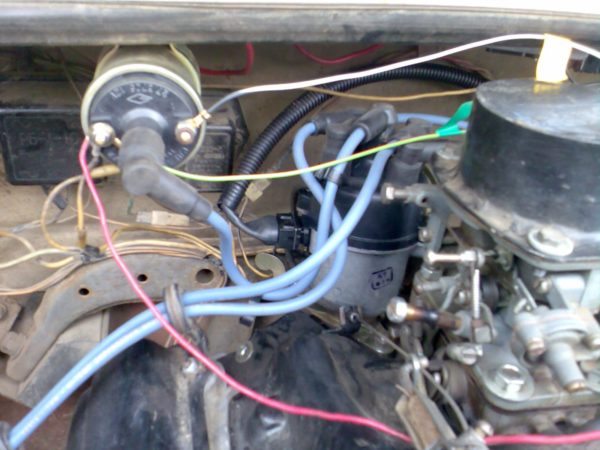

Расположение катушки зажигания Ваз 2106 в под капотном пространстве

Внешне она представляет собой цилиндр, заключенный в металлическую оболочку, имеющий три клеммы на наружном торце.

Замена катушки зажигания ВАЗ 2106

Катушка зажигания ВАЗ 2106 — неразборное устройство. Разобрать и отремонтировать её нельзя. При выходе из строя катушка меняется в сборе. Для этого потребуется:

• гаечный ключ на 8;
• гаечный ключ на 10.

Порядок замены катушки

При замене катушки следует соблюдать меры безопасности. Так как катушка представляет собой трансформатор высокого напряжения, перед её демонтажем автомобиль нужно обесточить, сняв провода с аккумулятора. Далее работы выполняются по следующей схеме:

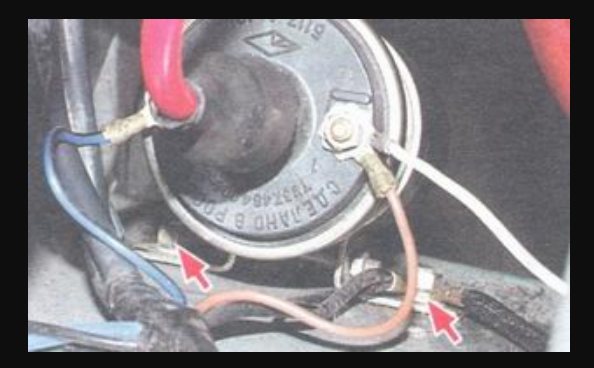

1. Снять с корпуса катушки высоковольтный провод.
2. Открутить гайку от вывода «ОЕ» катушки. Затем снять пружинную шайбу и наконечник провода.
3. Открутить гайку от вывода «Б+», снять шайбу и наконечник.
4. Отвернуть две гайки крепления катушки к брызговику.
5. Снять вышедшую из строя катушку и на это место установить новую.
6. Закрутить гайки крепления катушки.
7. Прикрутить гайку с проводом к выводу «Б+», предварительно подставив под наконечник провода новую пружинную шайбу.
8. Прикрутить гайку к выводу «ОЕ», заменив пружинную шайбу.
9. Присоединить к корпусу катушки высоковольтный провод.

Устройство и схемы подключения катушки зажигания Ваз 2106

Катушка автомобиля является высоковольтным импульсным трансформатором. На сердечник устройства намотан тонкий провод вторичной обмотки. Она содержит 30 тысяч витков. В соответствии со схемой устройства поверх вторичной обмотки расположена первичная, состоящая из толстой проволоки. Обе обмотки одним из своих концов соединяются с аккумулятором авто.

Фото: Б/У катушка зажигания или как автолюбители ее называют бабина Ваз 2106

Второй конец первичной обмотки подключен к распределителю. Общая точка соединения обмоток катушки подключается к коммутатору напряжения. Сердечник играет роль усилителя магнитного поля. В момент разрыва цепи во вторичной обмотке образуется высокое напряжение, которое по проводу поступает на свечу для пробоя и образования искры.

Устройство

Схематическое устройство катушки зажигания Ваз 2106 выглядит следующим образом:

Устройство катушки зажигания Ваз 2106

Такая сборочная схема достаточно давно практикуется при комплектации систем зажигания автомобилей многих типов. По своей конструкции данная катушка зажигания сходна с устройством трансформатора высокого напряжения импульсного принципа действия. На сердечник, предназначенный для повышения напряженности электрического потенциала, помещена проволочная обмотка тонкого сечения вторичного типа, в которой содержится до 30 000 витков. Такая схема катушки зажигания ВАЗ 2106 предполагает размещение обмотки первичного типа из провода толстого сечения в качестве слоя верхнего покрытия.

Схема подключения

Одни концы обеих обмоток подключены к аккумуляторной батарее, другие — к распределителю, контролирующему подачу питания. В процессе намотки тонкая и толстая проволока будут иметь точки соприкосновения. Одна из этих точек должна быть присоединена к коммутатору напряжения. При этом функция сердечника катушки сводится к усилению магнитного поля.

При подключении катушки важно соблюдать порядок присоединения отдельных проводов в соответствии с их функциями

Катушка зажигания ВАЗ 2106

В систему зажигания ВАЗ 2106 входит:

• катушка зажигания;
• распределитель;
• свечи зажигания;
• провода низкого напряжения;
• провода высокого напряжения;
• замок зажигания;
• реле зажигания.

Назначение

Катушка зажигания представляет собой высоковольтный импульсивный трансформатор. Её основная функция — создание в цепи высокого напряжения для образования искры. Искра, в свою очередь, необходима для воспламенения топливно-воздушной смеси при работе двигателя внутреннего сгорания. Если катушка неисправна, автомобиль просто не сможет завестись.

Расположение

На ВАЗ 2106 катушка зажигания установлена в левом переднем углу подкапотного пространства. Она зафиксирована на брызговике с помощью двух гаек и при необходимости может быть легко демонтирована.

Устройство и схема подключения

Центральной частью катушки является сердечник, на который намотано около 30 тыс. витков тонкого провода вторичной обмотки. На вторичную обмотку наматывается слой толстой проволоки — первичная обмотка. Одни концы обеих обмоток подключены к аккумуляторной батарее, другие — к распределителю, контролирующему подачу питания. В процессе намотки тонкая и толстая проволока будут иметь точки соприкосновения. Одна из этих точек должна быть присоединена к коммутатору напряжения. При этом функция сердечника катушки сводится к усилению магнитного поля.

Особенности выбора

На Ваз 2106 можно встретить катушки зажигания следующих видов:

1. Б117: Коэффициент трансформации – 78.5, Конструктивные особенности – Р,М
2. 3705: Коэффициент трансформации – 82, Конструктивные особенности – Р,М
3. 3705: Коэффициент трансформации – 80, Конструктивные особенности – З,С.

Р – разомкнутый магнитопровод; З – замкнутый магнитопровод; М – маслонаполненная катушка; С – сухая катушка; Э – экранированная катушка; ДР – катушка имеет добавочное сопротивление

Конструкция классических автомобилей ВАЗ не выдвигает завышенных требований к катушке зажигания. Катушка должна соответствовать определённым параметрам и вырабатывать требуемое напряжение.

Фото: Новая катушка зажигания Ваз 2106 в упаковке

На ВАЗ 2106 можно установить катушки следующих производителей:

• ERA — отечественный производитель комплектующих для разных автомобилей, предлагающий катушки зажигания для ВАЗ 2106 ценой от 1350 руб. Такие катушки имеют весьма ограниченный срок службы.
• МЗАТЭ-2 предлагает надёжные катушки зажигания по ценам от 600 р. Кроме низкой цены, продукция отличается простотой установки и имеется практически в каждом автомагазине.
• Bosch — проверенный производитель автозапчастей. Несмотря на высокую цену (от 2700 руб.), катушки немецкого производства чрезвычайно надёжны и имеют самый большой срок службы.
• СОАТЭ — ещё один отечественный производитель, реализующий катушки зажигания для ВАЗ 2106 по цене от 700 руб.

Обычно владельцы ВАЗ 2106 при покупке ищут мощные катушки по низкой цене, так как от количества витков обмотки напрямую зависят мощностные характеристики двигателя.

Выбор катушки зажигания для ВАЗ 2106

Конструкция классических автомобилей ВАЗ не выдвигает завышенных требований к катушке зажигания. Катушка должна соответствовать определённым параметрам и вырабатывать требуемое напряжение. На ВАЗ 2106 можно установить катушки следующих производителей:

• ERA — отечественный производитель комплектующих для разных автомобилей, предлагающий катушки зажигания для ВАЗ 2106 ценой от 1350 руб. Такие катушки имеют весьма ограниченный срок службы.
• МЗАТЭ-2 предлагает надёжные катушки зажигания по ценам от 600 р. Кроме низкой цены, продукция отличается простотой установки и имеется практически в каждом автомагазине.
• Bosch — проверенный производитель автозапчастей. Несмотря на высокую цену (от 2700 руб.), катушки немецкого производства чрезвычайно надёжны и имеют самый большой срок службы.
• СОАТЭ — ещё один отечественный производитель, реализующий катушки зажигания для ВАЗ 2106 по цене от 700 руб.

Обычно владельцы ВАЗ 2106 при покупке ищут мощные катушки по низкой цене, так как от количества витков обмотки напрямую зависят мощностные характеристики двигателя. Опытные автовладельцы дают такие советы:

Смотрите в магазине комплект бесконтактного зажигания, конкретно под свой двигатель. Поставить сами сможете — там все просто, мануалов в интернете много. Заодно и свечи меняйте и провода. Потом не забудьте съездить к карбюраторщику нормальному. Ставил на рабочую 4ку с троешным двигателем сам, получше ехать стала — без провалов, да и заводиться в морозы тоже. Так что это вам на любом профильном форуме расскажут — поищи в яндексе ваз 2106 клуб или форум. Также советуют для зимы масло пожиже взять — например что-то вроде 5w30, полусинтетики не так много такой. Поиск вам в помощь. Кстати, на холодную всегда надо подсос вытягивать — летом поменьше конечно.

SeregaSabir

Самыми надёжными являются катушки Bosch — это мощные устройства высокого качества с максимальным сроком службы.

Причины выхода из строя

Как и все электрические и электронные блоки, бобина имеет определенный ресурс безотказной работы. Средний срок службы катушек зажигания приблизительно семь-десять лет эксплуатации либо 150.000 – 200.000 тысяч пробега.

Причин выхода из строя катушки зажигания множество. Наиболее частая – внутреннее короткое замыкание. Когда катушка перегревается, например, из-за повышенного температурного режима работы двигателя (бедная смесь, неисправная система охлаждения), нарушается изоляция. К перегреву катушки ведет и использование изношенных свечей, в которых возник внутренний зазор из-за износа токопроводящего стеклогерметика. Кроме того, обратные газы и пробой изолятора пагубно влияют на состояние резинового наконечника катушки зажигания.

На фото представлена неисправная катушка зажигания Ваз 2106

Давайте рассмотрим наиболее частые причины выхода из строя катушки зажигания Ваз 2106:

1. Естественный износ. Устройство эксплуатируется в экстремальных условиях при большом перепаде температур, влажности, возможности попадания влаги, грязи, посторонних жидкостей. При этом через первичную обмотку протекают большие токи, во вторичной обмотке формируется высоковольтный импульс.
2. Электрический пробой. Разберемся, почему пробивает катушку зажигания. Со временем в результате действия высоких перепадов температур диэлектрическая изоляция растрескивается, в микротрещины может попасть соленая влага, являющаяся проводником. Для напряжений более 15.000 вольт, формируемых во вторичной обмотке, в качестве проводника выступает даже чистая недистиллированная вода.
3. Перегрев. В некоторых автомобилях катушки зажигания установлены непосредственно в верхней части двигателя либо вблизи от нее. В случае, если к их конструкции отсутствует доступ воздуха для естественной вентиляции (такое возможно при установке дополнительного оборудования), может наступить перегрев устройства и выход его из строя.
4. Механическая нагрузка. Крепление катушки должно быть штатное. Некоторые автолюбители пренебрегают этим требованиям, «подвешивая» ее на самодельные конструкции.
5. Износ свечей, высоковольтных проводников. Несмотря на то, что в схеме имеется ограничивающее сопротивление, износ свечей и высоковольтных проводников может вызвать в них электрический пробой. Тогда увеличивается ток нагрузки, бобина может перегреться.
6. Неисправность реле регулятора напряжения генератора. Иногда приводит к повышению напряжения бортовой сети автомобиля, выходу из строя электронного усилителя (коммутатора).
7. Неисправность контактной группы замка, электронного коммутатора. Если во время стоянки на катушку постоянно подается напряжение +12 Вольт в случае нештатного замыкания контактной группы замка, устройство может перегреться и выйти из строя. Такая же ситуация возможна в случае неисправности коммутатора.

Первые признаки неисправности

Основные признаки выхода из строя катушки зажигания – отсутствия воспламенения. Если это одиночное устройство с распределителем, то во всех цилиндрах, если сдвоенная, либо одиночная – в обслуживаемых ей. Не обязательно отсутствие искры является стопроцентным признаком неисправной катушки. Возможно, перегорел ограничительный резистор, неисправна свеча, пробил высоковольтный провод, есть неисправность в системе зажигания. Необходима комплексная диагностика неисправности.

Визуальные признаки того, что не работает катушка зажигания:

• наличие «дорожек пробоя», окалов на катушке;
• изменение цвета диэлектрика;
• подгорание контактов и разъемов;
• следы перегрева на корпусе;
• повышенное загрязнение.

Поговорим более подробнее о этих и других других моментах указывающих, что катушка зажигания Ваз 2106 находиться в неисправном состоянии.

Наличие дорожек перебоя в катушке зажигания

Разберемся, почему пробивает катушку зажигания. Во-первых, со временем в результате действия высоких перепадов температур диэлектрическая изоляция растрескивается, в микротрещины может попасть соленая влага, являющаяся проводником.

На фото представлена распространенная неисправность – пробой катушки зажигания Ваз 2106

Для напряжений более 15.000 вольт, формируемых во вторичной обмотке, в качестве проводника выступает даже чистая недистиллированная вода. Во-вторых, в процессе эксплуатации меняются физические свойства диэлектрика, резиновой изоляции наконечников высоковольтных проводов, особенно, сомнительного производства.

Высоковольтный пробой может являться причиной установки нештатных высоковольтных проводов, в которых отсутствует распределенное ограничивающее ток сопротивление. Пробой может возникнуть в результате сильного загрязнения, переувлажнения. Даже в случае единичного пробоя в конструкции наступают необратимые изменения, дальнейшая эксплуатация не рекомендуется.

Подгорание контактов и разъемов катушки зажигания Ваз 2106

Большой минус, недостаток КГ – это процесс искрения, от которого невозможно избавиться никак. Однако можно добиться значительной минимизации искроотдачи путем подключения конденсатора. Да, и обязательно выставлять правильный зазор.

Специалисты утверждают, что если увеличить зазор выше стандартных значений, можно избавиться от искрения. Другими словами, если подгорают контакты распределителя, увеличение зазора будет оптимальной мерой для устранения проблемы. Однако и на это найдутся свои недостатки. А в частности, уменьшается угол, что приводит к уменьшению напряжения добавочного тока.

Следы перегрева на корпусе катушки зажигания Ваз 2106

Еще один признак по которому, можно определить неисправность катушки зажигания “Вазовской Шестерки” – наличие следов перегрева на корпусе КЗ. На фото представлено как они выглядят:

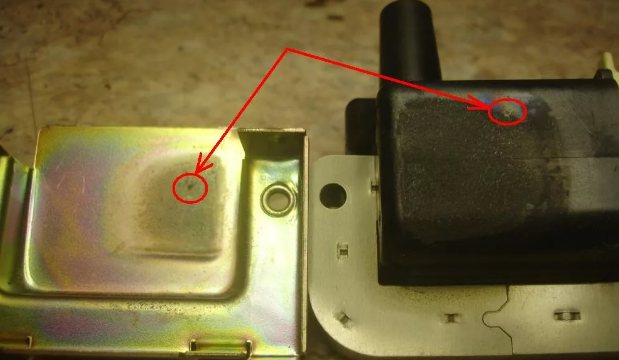

Так выглядят следы перегрева на корпусе катушки зажигания

КАК ПРОВЕРИТЬ КАТУШКУ ЗАЖИГАНИЯ? ЗАМЕНА КАТУШКИ ЗАЖИГАНИЯ ВАЗ 2107

Всем привет. Про катушку зажигания мы неоднократно говорили на нашем сайт ВАЗ Ремонт. Сегодня мы снова поднимем вопрос неисправности катушки зажигания и расскажем, как определить неисправность катушки, как проверить, а также заменить катушку зажигания на ВАЗ 2107 своими руками.

НЕМНОГО ТЕОРИИ…

Катушка зажигания на автомобилях необходима для преобразования тока низкого напряжения 12 В в высокий ток — 11-20 кВ, который необходим для образования искры на свечах зажигания. Что происходит дальше известно, наверное, всем!? Искра воспламеняет рабочую смесь и происходит выброс энергии, который приводит в движение поршни. Как я уже говорил в своих предыдущих статьях, катушка зажигания – это своего рода трансформатор, который также можно назвать миниатюрной автомобильной “подстанцией”.

На “семерке”, как правило, используются контактные системы зажигания типа Б-117 А. Сама катушка располагается в моторном отсеке и крепится к левому брызговику на две шпильки. Также встречаются на ВАЗ 2107 и бесконтактные системы зажигания (БСЗ), в данном случае используются катушки типа 27.3705, маслонаполненные с разомкнутым магнитопроводом, а также типа 3122.3705 сухие с замкнутым магнитопроводом.

ПРИЗНАКИ НЕИСПРАВНОСТИ КАТУШКИ ЗАЖИГАНИЯ

Если после поворота ключа в замке зажигания вы услышали, что стартер крутит, но мотор не заводится, то как правило, это может означать, что катушка зажигания работает некорректно или вышла из строя. Хотя причин, по которым мотор не запускается, когда вы пытаетесь его завести, существует очень много: свечи, ВВ-провода, проблемы в топливной (насос, топливный фильтр, забита магистраль), и так далее…

НО ЕСЛИ ВСЕ-ТАКИ ПРИЧИНА В КАТУШКЕ ЗАЖИГАНИЯ, ТО ПОНЯТЬ ЭТО МОЖНО ПО ТАКИМ СИМПТОМАМ:

1. Отсутствует искра на свечах;
2. На ВВ-проводах нет тока;
3. Визуальные дефекты (трещины и сколы на корпусе катушки);
4. Запах горелого под капотом, который оставляет следы плавления катушки зажигания (сгорела обмотка первичная или вторичная).

КАК ПРОВЕРИТЬ КАТУШКУ ЗАЖИГАНИЯ ВАЗ 2107?

Проверка зажигания на ВАЗ 2107 выполняется с использованием мультиметра или омметра.

• Необходимо отключить провода от клемм катушки зажигания.
• И подсоединить к выводам первичной обмотки катушки зажигания электроды мультиметра.
• Проверьте сопротивление. Сопротивление первичной обмотки на катушке типа Б-117 А, при температуре 20°С должно быть примерно 3-3,5 Ом, для катушки типа 27.3705 — 0,45-0,5 Ом.
• Подключите мультиметр к высоковольтному выводу «+Б», для того чтобы измерить сопротивление на вторичной обмотке. Сопротивление вторичной обмотки, на катушке типа Б-117 А при температуре 20°С должно быть 7,4-9,2 кОм, для другого типа катушки — 27.3705 (нормальным сопротивлением считается — 5-0,5 кОм).

КАК ЗАМЕНИТЬ КАТУШКУ ЗАЖИГАНИЯ НА ВАЗ 2107

Катушка в большинстве случаев неремонтопригодная, то есть починить ее практически невозможно, поэтому в случае неисправности катушки зажигания ее придется менять. Замена катушки на ВАЗ 2107 производится довольно просто, с этим заданием под силу справиться любому начинающему автовладельцу.

ДЛЯ РАБОТЫ ВАМ ПОТРЕБУЮТСЯ:

1. Торцевые головки на “8” и “10”;
2. Новая катушка зажигания.

Собственно сам процесс замены:

• Первым делом снимаем “-” клемму с АКБ.
• Далее вынимаем центральный ВВ-провод вывода катушки, для этого достаточно просто потянуть его вверх, приложив минимум усилий.

Головкой на “8” откручиваем гайки крепления клемм проводов, подключенных к контактам катушки.

• Далее снимаем саму катушку, для этого откручиваем две гайки крепления катушки.
• Снимаем катушку зажигания и ставим на ее место новую.

Дальнейшая сборка производится в обратной последовательности.

Не нашли интересующую Вас информацию? на нашем форуме.

В пробках греется двигатель ваз 21124, причины, признаки перегретого двигателя, что делать

Как поменять генератор на ваз 2107

ВАЗ 2110 газы в расширительном бачке, основные причины, как устранить

Проверка катушки зажигания ваз 2114 инжектор

Сколько бензина остается в баке когда загорается лампочка у ВАЗ 2107, плюс таблица других марок

Пропали тормоза на ваз 2107 педаль проваливается

Как регулировать фары на ваз 2109, где находятся регулировочные болты, когда надо регулировать

Как проверить давление масла в двигателе ваз 2112 16 клапанов

Диагностика и проверка катушки зажигания Ваз 2106

Как проверить катушку зажигания автомобиля ВАЗ-2106 в домашних условиях? Лучший способ – воспользоваться мультиметром или омметром. Тестирование обмоток с помощью данного оборудования осуществляется таким образом:

• чтобы убедиться в исправности первичной обмотки, подключаем омметр к боковым ее выводам и смотрим на показатели сопротивление. Для полностью рабочей катушки зажигания оно должно составить не менее 3-4 Ом. В противном случае устройство потребуется ремонтировать или заменять;
• для проверки вторичной обмотки один из выходов омметра присоединяется к тому же боковому, а второй – к центральному выводу на самом импульсном трансформаторе. Нормальный показатель находится где-то в пределах 7,5-9,2 Ом. Чтобы получить точные данные, лучше воспользоваться руководством по эксплуатации вашего автомобиля. При наличии каких-либо отклонений катушка зажигания подлежит однозначной замене.

Перед выполнением описанных выше проверок необходимо отключить от аккумулятора минусовую клемму. Это поможет исключить риск короткого замыкания

Диагностика и проверка катушки зажигания Ваз 2106

Проверка наличия искры

Проверка искры возможна при помощи нескольких способов: на «массу», посредством использования мультиметра, специальным тестером на пеьезоэлементе. Первый способ самый простой. Корпус выкрученной свечи подносится к металлу (обычно это блок цилиндров двигателя), после чего мотор прокручивается стартером и анализируется наличие искры.

Обратите внимание, указанный способ проверки нельзя применять во время диагностики инжекторных автомобилей. Дело в том, что на авто с инжектором присутствует ЭБУ и другое электрооборудование, которое является достаточно чувствительным и может быть выведено из строя.

На фото представлена проверка искры свечи на Ваз 2106

Второй способ позволяет в большей степени оценить состояние свечи зажигания, выявить пробой и т.д. Использование специального тестера является методом проверки искры на ижекторных авто, напоминая по своему принципу проверку путем анализа пробоя искры на «массу» (первый способ). При этом риск спалить блок управления минимизирован. Теперь давайте поговорим о том, как проверить искру на инжекторном двигателе.

Проверка вторичной обмотки

Вторичная обмотка катушки проверяется практически таким же образом, только один из проводов омметра нужно подсоединить к боковому выводу, а второй — к центральному на катушке. Ниже все продемонстрировано на деле:

Здесь данные сопротивления уже совсем другие и при нормальной работе они должны быть в районе 7,4-9,2 кОм. Судя по показаниям прибора, мой случай показывает и подтверждает повторно, что с катушкой все нормально.

На фото представлена проверка вторичной обмотки катушки зажигания Ваз 2106

Чтобы не было недоразумений, хочу предупредить, что приведенные в этой статье цифры в большей степени относятся к катушкам зажигания ВАЗ 2106 типа Б117-А, хотя на многих моделях параметры идентичны. Но все же для своей модификации лучше посмотреть данные в специализированных источниках.

Если в результате проведенной проверки выяснилось, что элемент неисправен, то необходимо произвести его замену на новый.

Проверка трамблера

Если катушка исправна, но двигатель не заводится, проблему нужно искать в трамблере, для этого нужно снять его верхнюю крышку, отстегнув 2 защелки. Внутреннюю часть крышки нужно внимательно осмотреть, все контакты и уголек должны быть целыми. С трамблера нужно вытащить бегунок и тоже осмотреть его изнутри, бывает, что он трескается и искра бьет на массу.

Фото: Проверка трамблера Ваз 2106

Далее нужно внимательно осмотреть контакты прерывателя и при необходимости почистить их тонкой наждачной бумагой. Еще нужно осмотреть конденсатор, который обычно прикручен к трамблеру, без него искры тоже не будет. Чтобы проверить конденсатор, на него нужно подать питание с аккумулятора, а затем подключить лампочку или закоротить контакты металлическим предметом. Если лампочка не моргнет и не будет искры при замыкании, конденсатор не исправен. Его можно заменить любым другим, только не полярным.

В заключении хочется отметить тот факт, что никогда не следует проверять искру на зазор от провода до двигателя, при этом катушка зажигания быстро выходит из строя и ВАЗ 2106 уже не выйдет завести без ее замены. Все это происходит потому, что катушку пробивает изнутри, а все из-за сильно большого зазора на пробой.

Как проверить катушку зажигания?

Тестирование КЗ выполняется этапами:

• внешний осмотр;
• проверка наличия напряжения;
• измерение сопротивления с помощью омметра;
• проверка на наличие искры.

При визуальном осмотре выявляются механические повреждения поверхности, наличие масляных потеков, грязевых отложений, надежность соединений и контактов электросети. Для проверки поступления напряжения на узел нужно включить зажигание и замерить вольтметром напряжение между выводом «Б» и массой. Оно должно быть 12 В. Если напряжение не поступает, то проблема в замке зажигания.

Для проверки обмоток мультиметр нужно установить в режим измерения сопротивления. Для проверки один щуп мультиметра соединяют с выводом обеих обмоток, второй щуп соединяют с выводом первичной обмотки. В этом случае прибор покажет сопротивление первичной обмотки (автор видео — altevaa TV).

Присоединив один щуп тестера к выводу первичной обмотки, а второй к центральному выводу КЗ можно измерить общее сопротивление обеих обмоток. Этим способом можно получить и значение сопротивления вторичной обмотки.

При замерах сопротивления на обмотках показания должны соответствовать следующим значениям:

• для первичной обмотки — 3-3,5 кОм;
• для вторичной обмотки — 5-9 кОм.

Если значения отличаются от приведенных выше, узел неисправен и требует ремонта. Признаком неисправности КЗ есть наличие замыкания на массу.

Нельзя проводом высокого напряжения прикасаться к корпусу мотора, так как это приведет к пробою обмотки КЗ и выведет ее из строя.

В автомобилях ВАЗ 2106 с инжекторным двигателем нет прерывателя-распределителя, используется две КЗ, которые находятся на крышке головки блока цилиндров. Напряжение в сети проверяется специальным контролером. Частой причиной неисправности КЗ является перегрев или межвитковое замыкание обмоток. Это происходит если двигатель эксплуатируется с чрезмерными зазорами свечей для искры или, если нет контакта в соединениях.

Характерные неисправности узла и способы их устранения

Частой причиной выхода из строя детали — это неисправные высоковольтные провода и свечи. КЗ часто барахлит, если продолжительное время включено зажигание, а двигатель при этом не работает. При повышенной температуре изоляционный материал обмоток высыхает и осыпается. Это становится причиной короткого замыкания. КЗ приходит в негодность, ее следует заменить.

Возможной причиной неработающей КЗ может быть некачественный контакт с электропроводкой. В этом случае нужно подтянуть контакты, очистить клеммы от окисления.

Причиной неисправности часто бывает слабая искра. При этом искра не может пробить зазор, превышающий расстояние больше 5 мм. Исправный узел должен пробивать зазор около 15 мм. Иначе КЗ неисправна и требуется ее замена.

Пару слов о БЗС (Бесконтактная система зажигания) Ваз 2106

Катушка, работающая в составе бесконтактной схемы, отличается по числу витков первичной и вторичной обмотки. Проще говоря, она мощнее старой версии, поскольку рассчитана на создание импульсов 22—24 тыс. вольт. Предшественница выдавала на электроды свечей максимум 18 кВ.

Шлейф с разъёмами служит для надёжного соединения клемм распределителя зажигания и коммутатора. Устройство этих двух элементов стоит рассмотреть отдельно.

По надёжности работы БСЗ существенно превосходит устаревшее контактное зажигание «шестёрки», проблемы возникают гораздо реже и проще диагностируются.

Все элементы системы связаны между собой и с двигателем следующим образом:

• вал трамблёра вращается от приводной шестерни мотора;
• установленный внутри распределителя датчик Холла подключён к коммутатору;
• катушка соединяется линией низкого напряжения с контроллером, высокого — с центральным электродом крышки трамблёра;
• высоковольтные провода от свечей зажигания подключаются к боковым контактам крышки главного распределителя.

Резьбовой зажим «К» на катушке соединён с плюсовым контактом реле замка зажигания и клеммой «4» коммутатора. Второй зажим с маркировкой «К» связан с контактом «1» контроллера, сюда же приходит провод тахометра. Клеммы «3», «5» и «6» коммутатора служат для подключения датчика Холла.

Один из эффективных вариантов — поставить вместо штатной системы зажигания бесконтактную (сокращённо — БСЗ), где искрообразованием ведает электроника

Как заменить катушку зажигания на Ваз 2106 своими руками (фотоотчет)

Катушка зажигания на автомобиле Ваз 2106 не поддается ремонту и в случае выхода из строя подлежит замене. Перед тем, как выполнять замену, стоит проверить ее работоспособность. Для этого потребуется тестер, так же приготовьте стандартный набор инструментов

Для замены на автомобиле ваз 2106 катушки зажигания вам потребуются ключи «на 8» и «на 10».

1. Отверните гайку вывода «1» («ОЕ») катушки зажигания, снимите пружинную шайбу и наконечники проводов.
2. Отверните гайку вывода «1» («ОЕ») катушки зажигания, снимите пружинную шайбу и наконечники проводов.
3. Отверните гайку вывода «16» («+Б») катушки зажигания, снимите пружинную шайбу и наконечник провода.
4. Катушка зажигания Б117-А установлена в левом переднем углу подкапотного пространства и закреплена на брызговике двумя гайками.



5. Отверните две гайки крепления катушки, снимите наконечники проводов и снимите катушку зажигания.
6. Проверьте сопротивление обмоток и изоляции. Сопротивление первичной обмотки при 20 °С должно составлять 3,07-3,5 Ом, вторичной обмотки – 5400-9200 Ом. Сопротивление изоляции на «массу» должно быть не менее 50 МОм. Если показатели не соответствуют приведенным, замените катушку зажигания.
7. Установите на автомобиль ваз 2106 новую катушку зажигания в порядке, обратном снятию.

Порядок снятия и установки катушки зажигания на ВАЗ 2106

Итак, первоначально необходимо отсоединить центральный высоковольтный провод, ведущий к трамблеру (распределителю зажигания):

Также отключить все провода питания от контактов катушки. Так как они крепятся с помощью гаек, то для этого понадобится ключ на 8:

Если вы не знаете, какие провода потом подключать к какому именно разъему, то лучше сразу запомнить или как-нибудь пометить их, чтобы потом при установке подсоединить их правильно.

Теперь нужно открутить сам корпус катушки. Крепится он на зажиме (хомуте), который прижат к кузову автомобиля двумя гайками. Их-то и нужно нам открутить:

На фото выше показана правая сторона, там еще и минусовой провод крепится, а вторая гайка находится с другой стороны:

После проделанной работы, можно смело вынимать катушку зажигания и производить ее замену при необходимости.

Цена новой такой детали составляет около 500 рублей, или даже немного подешевле. Все зависит от места ее покупки.

Правильное подключение катушки зажигания и не только.
