Видео — Диагностика и ремонт генераторов своими руками

Неисправности диодного моста

Диодный мост также является уязвимым местом генератора и его ремонт или замена производятся на снятом и разобранном генераторе автомобиля.
Перед проведением ремонта необходимо тщательно осмотреть деталь. Вероятнее всего, на нем просто отпаялись контакты от полупроводниковых элементов. В этом случае, их просто припаивают на место и устанавливают все детали обратно. Другое дело – когда на поверхности многих диодов появились обгорелые следы. В этом случае, лучше всего, произвести замену моста целиком и установить новый элемент на статор генератора.

Стоит кое-что сказать об особенностях диодов. Эти элементы предназначены для выпрямления напряжения и имеют проводимость только в одну сторону. Если данная проводимость нарушена – значит, полупроводник неисправен и требует замены. Обнаружить это путем внешнего осмотра невозможно, но существует следующий способ:

При помощи тестера с лампой проверьте проводимость всех диодов моста. Для этого, один контакт тестера прикладывается к одной стороне диода, другая – к другой. Если лампа не горит, то поменяйте контакты сторонами. Только в одном из положений лампа должна гореть и это касается всех остальных диодов. Если лампа совсем не горит, или горит в обоих направления, значит, диод нуждается в замене. Его отпаивают, выдавливают, на его место устанавливают новый и запаивают контакты.

Прочие неисправности. К таковым может отнестись нарушение различных контактных соединений. В этом случае, поверхности контактов зачищаются или происходит замена контакта целиком. Стоит напомнить, что плохой контакт, хотя бы в одном месте, приводит к снижению эффективности электроснабжения или выводу из строя узла целиком.

Стоит вернуться к ремню генератора еще раз. Даже если он натянут нормально, пощупайте его на предмет влаги. Возможно, что на него капнуло масло или антифриз, и он попросту проскальзывает, нарушая нормальную передачу вращающего момента на шкив генератора. Такое тоже имеет место быть.

Отдельно можно отметить повышенный шум при работе генератора. Виной этому шуму, чаще всего, является подшипник вала ротора. Его шум говорит о том, что он подвергся износу и нуждается в срочной замене. Медлить с этим делом крайне не рекомендуется. Дело в том, что нарушение балансировки вала приведет к соприкосновению ротора с активной сталью статора, появится замыкание, которое тоже будет влиять на уровень напряжения бортовой сети.

Устранить эту проблему можно. Для этого разбирают генератор, ротор снимается вместе с подшипником, который затем выпрессовывается из ротора. После этого, с помощью специального оборудования монтируется новый подшипник, и ротор устанавливается на свое место.

Это все, что связано с неисправностями генератора. Если после устранения вышеперечисленного проблема не исчезает, то искать ее уже нужно в другом месте.

Ремонт генератора на Chevrolet Lacetti

Диагностика и ремонт генераторов

Процедура по разборке и ремонту генератора автомобиля:

1. Первым делом нужно снять генератор.

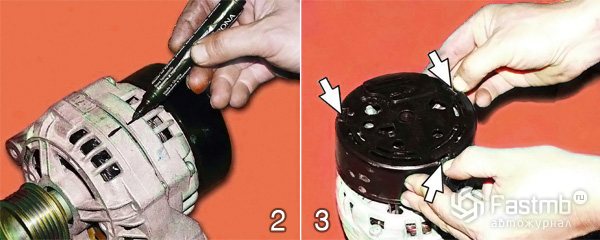

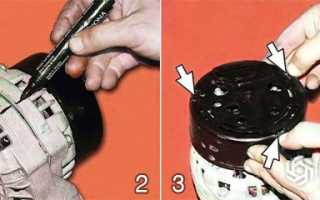

2. Сделайте маркером на корпусе генератора продольную метку, она потом пригодится при сборке.

3. Отожмите ручками три защёлке на верхней крышке.

5. Открутите 2 винта, что крепят регулятор напряжения.

6. Отсоедините провод от клеммы регулятора.

7. Теперь аккуратно вынимайте его со щёткодержателем.

8. Открутите винт, что крепит конденсатор и ещё 4, что крепят сам блок.

9. Далее, чтобы снять выпрямительный блок необходимо отвести 3 провода с клеммой.

10. Теперь вынимайте выпрямительный блок с конденсатором.

11. Теперь с выпрямительного блока открутите гайку с контактного болта, снимите шайбу с распорной вилкой и замените конденсатор. Снимите с контактного болта наконечник провода конденсатора.

12. Открутите 4 винта, под которыми находятся пружинные и плоские шайбы. Зажато сильно!

13. Далее со стороны контактных колец при помощи отвёртки подденьте крышку генератора автомобиля.

14. Прижмите в тисках (чтобы не прокручивался) ротор генератора и открутите гайку, что держит шкив, и потом снимите пружинную шайбу и сам шкив.

15. Снять упорную шайбу.

16. Со стороны привода достаньте из крышки ротор.

17. Теперь выньте дистанционное кольцо из вала ротора.

18. Проверьте контактные кольца, если они имеют выраженные дефекты (царапины, задиры), то их требуется прошлифовать мелкой наждачной бумагой. Если при помощи шкурки их невозможно отшлифовать, то это можно проделать на токарном станке (только снять нужно как можно меньший слой металла), а после чего опять прошлифовать мелкой шкуркой.

19. Далее необходимо проверить при помощи омметра (тестера) сопротивление обмотки ротора. Для этого нужно подсоединить его к контактным кольцам. Если тестер выдаст «бесконечность», то это будет значить, что в какой-то из обмотки имеется обрыв, это исправляется только полной заменой ротора.

20. Потом проверяем контрольной лампой, нет ли замыкания обмотки на корпусе ротора. Делается это следующим образом: включите обычную лампу накаливания в сеть 220 В и один провод прислоните к корпусу генератора, а второй сначала на первое кольцо, а потом на второе. В любом из случаев загорание лампы не должно происходить. Если в каком-то из положений загорание всё-таки произошло, то следует также заменить весь ротор новым. Кстати можно в этом случае использовать маленькую лампу на 12 В и аккумулятор автомобиля, это проще и безопаснее.

21. Далее если всё хорошо с ротором, переходим к осмотру статора. На его внутренней стороне не должно быть каких-либо следов задевания якоря о статор. Если таковы симптомы наблюдаются, тогда следует произвести замену только подшипники или полностью крышки генератора в сборе с подшипниками.

22. Далее также как и с ротором проверяем, нет ли обрыва в обмотке статора. Подключаем тестовую лампу к переменному току и поочерёдно прислоняем контрольную лампу между всеми выводами обмотки. Только в этом случае лампа должна гореть, если хоть в одном из моментов она не загорелась, – заменить статор на новый или только обмотку.

Проверяем зарядку на АКБ от генератора.

Характер неисправности

Ремонт кузова автомобиля своими руками
В конструкции генератора медные либо меднографитовые щетки используются для подвода напряжения к коллекторным пластинам. Соответственно, сила электромагнитной индукции, возникающая при протекании тока по обмотке якоря, зависит от качества контакта между щетками и коллекторными пластинами.

Поскольку якорь в процессе работы постоянно вращается, происходит истирание и уменьшение длины щеток (в значительно меньшей степени изнашиваются и сами пластины). Для компенсации износа в щеткодержателе предусмотрены пружины, которые прижимают щетки к коллекторным пластинам. Но когда износ становится критическим, усилия пружин недостаточно для хорошего контакта, что приводит к падению протекающей в цепи силы тока.

Симптомы

Подобная неисправность ведет лишь к одному последствию – падению напряжения зарядки генератора. На исправном автомобиле генератор должен выдавать не менее 14 вольт, но о критическом износе щеток вы можете узнать лишь после того, как на щитке приборной панели загорится лампочка критического уровня зарядки АКБ. Говорит это о том, что питание бортовой сети автомобиля происходит от аккумулятора, а не от генератора. Косвенным признаком износа может быть трудный запуск двигателя после простоя. Ситуация характерна для морозного времени года, когда увеличивается величина саморазряда АКБ. Изношенные щетки генератора приводят к снижению уровня зарядки. Запуски холодного двигателя, частые поездки на короткие дистанции с множеством включенных потребителей (печка, фары, дворники, обогрев зеркал и т.д.) приводят к тому, что генератор с изношенными щетками не успевает подзарядить АКБ.

Ослабление или обрыв ремня привода генератора

Ремонт щеток дворника автомобиля своими руками

В этом случае, необходима его замена или натяжка. Натяжка производится путем ослабления гайки регулировочного крепления и ее закручивания после натяжения ремня. Регулировка натяжения производится наклоном генератора в противоположную от двигателя сторону. Агрегат фиксируется в таком состоянии, после чего, гайка затягивается с помощью ключа. Для поворота генератора, необходимо, также ослабить нижнюю гайку, предназначенную для осевого крепления агрегата.

Если произошел обрыв ремня, то необходимо ослабить обе гайки крепления, наклонить генератор и надеть новый приводной ремень. После этого, ремень натягивается, а гайки закручиваются с достаточным усилием.

Износ щеточного узла

Щетки предназначены для подведения или снятия напряжения с контактных колец ротора. Если они изношены, то контакт с кольцами пропадает. Таким образом, пропадает и зарядный ток генератора. В этом случае, скиньте клемму аккумулятора, вытащите штекер с проводами из разъема генератора или щеточного узла и открутите два шурупа крепления щеток. Вытащите щетки, на их место установите новые и закрутите шурупы крепления. Все остальные операции выполняются в обратной последовательности.

Обрыв обмотки возбуждения

В этом случае необходимо провести разборку уже снятого с автомобиля генератора. Для этого снимите с него щетки и открутите четыре гайки на корпусе агрегата. После того, как гайки будут выкручены, вытащите шпильки крепления в виде длинных болтов и разъедините части статора. Корпус статора разъединяется на две части, ротор вытаскивают наружу. В зависимости от типа и конструкции генератора расположение обмотки возбуждения может быть либо на роторе, либо на статоре. После ее обнаружение, замерьте сопротивление обмотки. Нормы сопротивлений указаны в технических таблицах вашей модели генератора и если показания прибора имеют отклонения от нормы, обмотку необходимо заменить.

Кроме того, помимо обрыва обмотки, может возникнуть ее замыкание. В этом случае неисправна ее изоляция. Тем не менее, она также подвергается замене.

После замены обмотки, соберите генератор в обратной последовательности и установите на автомобиль.

Порядок процедуры снятия генератора своими руками

Ремонт рулевой рейки своими руками

Снимая генератор, нужно придерживаться такой последовательности:

1. С двигателя снимаются все агрегаты, перекрывающие доступ к генератору;
2. Снимается приводной ремень со шкива генератора;
3. Откручиваются крепления генератора ;
4. Извлекается генератор.

Мешать снятию может термостат, аккумулятор и различные провода и патрубки. Если не промаркировать провода при снятии, могут возникнуть проблемы при подключении генератора (если у вас имеется схема установки и подключения генератора, провода можно не маркировать).

Для снятия ремня генератора нужно ослабить крепление генератора и изменить положение натяжного ролика. После этого можно легко снять ремень. Перед тем, как приступить к процедуре откручивания болтов, на которых держится генератор, следует побрызгать крепления вэдэшкой. Если всё сделано правильно, генератор легко достанется из моторного отсека.

Разборка и ремонт генератора ВАЗ своими руками

Генератор автомобиля – это важный механизм, без которого далеко не уедешь при его поломке. Как правило, если он перестал подзаряжать аккумулятор машины или сбоями работает, то следует проверить сначала натяжение ремня привода генератора. Если ремень в порядке, то нужно приступить к снятию, разборке и ремонту генератора, ведь покупать новый будет намного дороже, чем заменить некоторые изношенные детали (они очень дешёвые). На самом деле процедура не сложная, но немного кропотливая, главное собрать всё правильно.

Как рассчитать необходимую мощность генератора

Метод расчёта достаточно прост. Потребляемый ток потребителя умножается на коэффициент в зависимости от времени работы. Если потребитель работает постоянно то коэффициент равен 1, если работает периодически, то коэффициент зависит от времени работы. Фирма Bosch рекомендует следующие значения коэффициентов для некоторых потребителей:

• обогрев стёкол, зеркал, стоп-сигнал – 0,5
• АБС – 0,6
• противотуманные фары – 0,3
• Стеклоочиститель – 0,25
• Вентилятор охлаждения двигателя, указатели поворотов, противотуманные огни, очиститель фар – 0,1

К потребителям с коэффициентом равным 1 относится система зажигания и электронные блоки управления системами автомобиля (двигатель, подвеска, климот-кнтроль, охрана и т. д.), дальний свет фар, противотуманные фары (зависит от водителя), габаритные огни и освещение номера, магнитила и т. д.

Для нормальной работы генератора и обеспечения заряда аккумуляторной батареи номинальный ток генератора должен быть выше расчётного тока потребителей как минимум на 1/4. Согласно рекомендации фирмы Bosch генератор номинальным током 55А достаточен для работы с потребителями суммарным током 32 – 39А, с номиналом 65А для потребителе до 48А, а 75А и 90А соответственно с потребителями до 57А и 68А.

Замена генератора

Автомобильный генератор – сложный прибор, превращающий механическую энергию, которую вырабатывает двигатель, в электричество, необходимое для питания всех электроприборов автомобиля. Если он не работает, обесточивается аккумулятор, и стартер не получает энергию для запуска силового агрегата.

Замена генератора или его ремонт на СТО займет много времени и средств. А причиной неисправности прибора могут быть несложные поломки, которые можно устранить самостоятельно. Но предварительно нужно определить характер неисправности и причины поломки.

Признаки неправильной работы генератора

· Генератор не производит достаточно электричества.

· Генератор производит электричество сверх нормы.

· Генератор не производит электричества.

· При работе генератора слышаться посторонние шумы.

Если наблюдаются подобные неисправности, значит, генератор нуждается в ремонте или замене. Вашему вниманию представлено пошаговое руководство по замене генератора, пользуясь которым вы сможете провести эту процедуру в домашних условиях.

Основные поломки

· Перегорел предохранитель или контакты.

· Неисправные щетки генератора.

· Если происходит замыкание обмотки, значит, сломана роторная или статорная цепь.

· Неисправное реле регулятора напряжения.

Устранение основных поломок

Неправильная работа генератора не всегда подтверждает необходимость его полного обновления. Такие элементы, как предохранители, щетки и реле поддаются починке или замене. Для этого достаточно обладать элементарными знаниями строения автомобиля. Если вы хоть немного разбираетесь в деталях, то сможете выполнить мелкий ремонт генератора своими руками.

Замена щеток

Для этого нам нужно обесточить автомобиль, отвернуть фиксаторы и снять регулятор напряжения вместе со щеткодержателем. Определив по состоянию щеток, что они уже полностью изношены, выполните замену. Собирать генератор нужно в обратном порядке.

Замыкание обмотки

В этом случае обычная замена неисправной детали бесполезна. Необходимо принять более серьезные меры. Есть два варианта:

1. Обнаружить, где произошел обрыв обмотки, и починить его. Это можно сделать после определения места разрыва. Чаще всего обрыв происходит рядом с контактными кольцами. В этом случае нужно отмотать провод на виток назад в том месте, где произошел разрыв. Отпаять отломанную часть провода. Припаять целый провод на место крепления.

2. Замена проводов на новые.

Неисправность диодного моста

Если после проверки и устранения вышеперечисленных проблем автомобиль не работает, возможно, проблема в поломке диодного моста. Ее можно вычислить при помощи контрольных ламп, не разбирая генератор. Если при замыкании положительных и отрицательных диодов контрольная лампа загорается, то наблюдается замыкание в диодном мосту, и он требует замены. Нужно учесть, что во время этой проверки генератор должен быть отключен от стартера и аккумулятора.

Посторонние шумы во время работы генератора

Это явление связано со стиранием роторного подшипника. Его следует заменить.

Еще возможно отсутствие люфта на подшипнике. В этом случае подшипник нужно промыть бензином, установить и залить маслом. После этой процедуры шум исчезнет.

Нарушение нормы производства электричества

Причиной может быть неисправность регулятора реле. В этом случае его нужно заменить, но сделать это самостоятельно достаточно сложно, поэтому с этой проблемой стоит все-таки обратиться к электромеханику.

Если генератор производит слишком слабый или слишком высокий электрический заряд, то проблема может так же скрываться в неисправности вышеупомянутого диодного моста, который все же придется заменить.

Ремонт автомобиля в домашних условиях не так сложен, как кажется на первый взгляд. Просто нужно запастись знаниями и терпением.

Если вы совсем новичок в авторемонте, то вам поможет просмотр видео по замене генератора. Оттуда вы сможете извлечь полезную и неизвестную для вас информацию по ремонту вашего автомобиля. Прежде чем приступать, нужно теоретически подготовиться, осмотреть все детали, убедиться, что известные вам названия деталей совпадают с тем, что вы видите. Тогда замена генератора своими руками пройдет успешно.

Генераторы: как они устроены, и как их ремонтируют

«Дитя света»

Автомобильный генератор в современном понимании порожден любовью человечества к электрическому свету. Машины эпохи зари автомобилизма имели лишь простейший узел под названием «магнето» – миниатюрный генератор, совмещенный с прерывателем зажигания, интегрированный в корпус двигателя и выдающий исключительно высоковольтные импульсы для работы свечей. Ни лампу, ни какой-то иной потребитель электроэнергии к магнето подключить было нельзя, поэтому машины XIX века освещали дорогу карбидными лампами, в которых горел ацетилен – от двигателя внутреннего сгорания помощи ждать не приходилось…
Однако достаточно скоро стало очевидно, что двигатель автомобиля должен порождать больше электричества: не только для собственной работы, но и для работы внешних потребителей – фар, клаксона, измерительных приборов передней панели, зарядки батареи и тому подобного. Поэтому рядом с высоковольтной «искровой» обмоткой магнето появилась дополнительная обмотка – низковольтная, дающая бортовое напряжение. МАГнето + ДИНамО-машина = магдино. Так стали называться первые генераторы.

Но поскольку магнето и магдино традиционно встраиваются непосредственно в двигатель, мощность их ограничена небольшими габаритами. И как только стало ясно, что рост мощности генераторов неизбежен, «гена» стал внешним – он переехал на кронштейн на блоке цилиндров и вращение стал получать от внешней передачи – ременной, а иногда цепной или шестеренчатой.

Первые генераторы вырабатывали постоянный ток, однако после развития в середине ХХ века полупроводниковой промышленности и появления мощных выпрямительных диодов генераторы стали производить переменный ток, который затем выпрямлялся до постоянного диодными мостами. Смена типа тока позволила скачкообразно в несколько раз и понизить габариты и массу генераторов, и поднять их мощность.

Собственно, современный генератор практически идентичен тому, что стоял на машинах, разработанных и 10, и 20, и 30, и более лет тому назад. Двигатели и КПП год за годом усложняются, а едва ли не главный внешний электроагрегат остается практически неизменным. Его конструкция неидеальна, но являет собой золотой баланс свойств и стоимости. Появляются, правда, дополнительные узлы и усовершенствования – например, вместо элементарного шкива для ремня на генератор может устанавливаться обгонная муфта, как в стартерном бендиксе, или в обмотке статора увеличивается количество катушек и усложняется диодный мост, но большинство генераторов все же по-прежнему обходятся классической конструкцией.

Как устроен генератор

Две половинки корпуса, отлитые из алюминия, образуют «бочонок» и стянуты друг с другом болтами. Внутри «бочонка» расположена кольцевая обмотка – катушка статора, с которой мы снимаем переменное напряжение. Снаружи к этой обмотке подключен диодный мост, прикрытый пластиковой защитной полукрышкой и делающий из переменного напряжения постоянное. Через корпус генератора проходит ось – вал, вращающийся на двух подшипниках и приводимый в движение за шкив ремнем от коленвала двигателя.

На валу генератора установлен и вращается вместе с ним ротор с катушкой внутри – электромагнит. Через пару скользящих контактов и угольные щетки на него подает управляющий ток регулятор напряжения, следящий за тем, чтобы генератор выдавал на выходе 14 вольт – без регулятора величина напряжения будет зависеть от оборотов и способна достичь нескольких десятков вольт, опасных для 12-вольтового автомобильного электрооборудования.

Неисправности генератора

Генератор на большинстве машин достаточно прост по конструкции, и благодаря этому количество разновидностей его неисправностей невелико, а диагностика несложна. «Плавающих» проблем, которые затруднительно выловить и локализовать, в нем практически никогда не бывает.

Статьи / Практика Стартеры: как они устроены и как их ремонтировать Стартер – самая «женская» деталь автомобиля! Ведь считается, что именно электрический запуск двигателя позволил прекрасному полу всерьез сесть за руль, ибо до его изобретения машину заводили… 28120 7 26 07.10.2016

Самые слабые узлы генератора – не механические, а электронные: это диодный мост, состоящий из шести мощных диодов, объединенных в три группы на алюминиевой пластине-радиаторе, и регулятор напряжения. Выходят из строя они из-за перегрузки (из-за систематической работы с перегрузкой от нештатных потребителей тока, если прикуривать чужую машину, не заглушив свой двигатель, или из-за короткого замыкания в банках аккумулятора), из-за появления микротрещин от постоянной смены подкапотной температуры в широких пределах и проникновения в трещины влаги, а также иногда и вовсе без видимых причин – с электроникой это случается… В регуляторе напряжения еще вдобавок со временем стачиваются графитовые щетки. При этом и диодный мост, и регулятор напряжения в сборе со щетками могут быть заменены на новые.

На втором месте по выходу из строя – подшипники. Их в генераторе два — более мощный и массивный передний, а также задний – меньших габаритов. Страдает чаще всего передний, поскольку на него приходятся и нагрузка от туго натянутого ремня, и проникновение пыли и влаги извне. Подшипники проявляют себя гулом и визгом, который исчезает, если завести мотор при снятом ремне генератора. Они также могут быть заменены новыми.

На третьем месте – более неприятные неисправности, хотя и, к счастью, более редкие. Могут сточиться до основания два медных колечка на валу – контакты для питания обмотки ротора, по которым скользят графитовые щетки регулятора напряжения. Колечки эти достаточно долговечны, поскольку пружины щеток слабенькие, но, отработав несколько комплектов щеток, кольца с годами могут прийти в негодность. В качестве запчастей встречаются не всегда, и для конкретной модели генератора их можно не найти… Если же купить удалось, то снимаются с вала они единым блоком (залиты в пластик), и одним блоком же ставятся новые.

Еще от старости может произойти разрушение изоляции проводов обмотки статора и возникнуть короткое замыкание между витками. Как правило, такое ремонтировать невыгодно, хотя в принципе перемотка возможна. Неисправности типа разрушения корпуса рассматривать, наверное, не стоит, хотя и они, безусловно, случаются, и, как ни странно, некоторые отечественные производители генераторов поставляют в розничную продажу половинки «бочонка»…

Ремонт генератора

Теперь рассмотрим ремонт генератора на живом примере. Автомобиль ВАЗ-2115 приехал на сервис с проблемой отсутствия зарядки аккумулятора. Электрик, к его чести, не приговорил, не глядя (как это часто делается), диодный мост и регулятор скопом, а сперва проверил проводку к генератору, затем (не снимая генератор с машины) извлек из него регулятор напряжения и проверил его при помощи внешнего источника напряжения 15-16 вольт и нагрузочной лампы, сымитировав штатную работу – регулятор оказался исправен. Целыми оказались и щетки регулятора, контактные кольца на валу и обмотка ротора. После этого мастер посветил фонариком на диодный мост, увидел обугленный диод, сделал вывод о неисправности моста… и предложил полную замену генератора!

Почему? Все просто: на наш генератор, рожденный Ржевским заводом автотракторного электрооборудования ЭЛТРА, модели 5102.3771, устанавливается 80-амперный диодный мост МП13-80-3-2, который стоит в магазине… 909 рублей, и меняется он не так, как, скажем на старой-доброй «девятке», где это делалось при помощи отвертки и без снятия генератора с машины. В нашем случае мост меняется с использованием мощного паяльника, и генератор для этого, по-хорошему, должен лечь на верстак. Это изрядная возня, требующая к тому же определенной аккуратности. Мастер не захотел связываться с этим менее, чем за 2 000 рублей, и намекнул владельцу, что стоимость запчасти и ремонта почти в 3 000 рублей на генератор 2006 года выпуска выглядят бледно на фоне цены нового генератора в сборе в 4 450 рублей. Иначе говоря, можно за 3 000 починить, а можно за дополнительные 1 500 рублей к цене ремонта получить нового «гену» на гарантии, с новыми подшипниками, обмотками, гарантированно лишенными усталостных трещин лака, и так далее. Владелец согласился с такими доводами, и генератор был заменен на новый.

Вот такой неожиданный исход… Мы хотели понаблюдать за недорогим восстановительным ремонтом, а столкнулись с крупноузловой дорогостоящей заменой. Впрочем, ремонт уже завершен, машина восстановила подвижность и уехала, и у нас появилась возможность в спокойной обстановке внимательно взглянуть на генератор изнутри, изучить конструкцию и разобраться, прав ли был мастер. Более того, нам никто не запрещает починить его самостоятельно.

Генератор изнутри

Разборку генератора начинаем со снятия шкива с вала: 6-ручьевой шкив под поликлиновый ремень аккуратно зажимаем в тисках через алюминиевые прокладки и откручиваем гайку пневмогайковертом. Легкие следы замятия на шкиве не страшны, если они контролируемы и прогнозируемы – ни канавки, ни кромки не деформированы.

На валу виден паз под шпонку, однако шпонки самой нет, как нет и паза для нее в шкиве. На данном генераторе шкив крепится трением – затяжкой гайки с гровером с упором во внутреннее кольцо подшипника, а через него – в ротор.

Снимаем пластиковую «полукрышку», под которой прячутся диодный мост и регулятор напряжения. Видим, что мост неисправен – пробит как минимум один диод из шести. Это заметно даже без проверки тестером – видно, что диод обуглен.

Регулятор напряжения снимается легко – откручиванием двух гаек М8. Электрически его уже проверяли, визуально тоже видно, что щетки изношены незначительно. Продуваем, вытираем и откладываем в сторону.

1 / 3

2 / 3

3 / 3

Теперь нужно демонтировать диодный мост. Как уже говорилось, снимается он непросто, после отпаивания шести выводов трех катушек обмотки. Используем 100-ваттный паяльник и небольшую «минусовую» отвертку, которой, постепенно прогревая раз за разом точки паек, приподнимаем мост. Каждую из шести точек пайки придется разогревать по 4-5 раз, чтобы снять мост осторожно, не вытянув провода из обмотки и не повредив лаковую изоляцию.

1 / 5

2 / 5

3 / 5

4 / 5

5 / 5

Проверяем тестером диоды моста – пробит один, тот, что был виден. Возникает вопрос – можно ли заменить один диод, а не целый мост?

Можно. Но, во-первых, такой диод не так-то просто купить. Стоит он рублей сто, но обычно в автозапчастях не продается. Найти его можно в конторах, занимающихся восстановлением и ремонтом генераторов и стартеров. А во-вторых, замена его – та еще проблема…

Даже при условии, что мы заимели новый диод, чтобы добраться до поврежденного, нужно разобрать «бутерброд» из двух алюминиевых и двух пластиковых «подков», для чего придется высверлить 4 алюминиевые заклепки, которые потом потребуется заменить винтами М3. После высверливания заклепок подковы продолжают удерживать вместе сваренные (да-да, сваренные, а не спаянные!) выводы диодов – и из-за замены одного нам придется перекусить кусачками контакт остальных пяти! Восстанавливать контакт придется уже не сваркой, а пайкой, что будет непросто – выводы очень короткие. После того, как клепки высверлены и сварка откушена, нужная «подковка» окажется у нас в руках. Можно выбить запрессованный диод и запрессовать новый при помощи тисков и подходящих оправок из торцевых головок на 10-12. После чего собрать «бутерброд подков», свинтив винтами и запаяв все перекушенные контакты. Скажем откровенно, даже у специалиста с изрядными навыками электромонтажных работ эта затея не вызовет энтузиазма, и мастер, порекомендовавший замену генератора, в принципе, прав…

1 / 3

2 / 3

3 / 3

Однако если мы ремонтируем генератор самостоятельно, не переплачивая за вредность автоэлектриков, то затраты на новый диодный мост будут единственными затратами, и 900 рублей все равно окажутся заметно меньше 4,5 тысяч за новый генератор в сборе. Поэтому купим мост и продолжим разборку генератора, чтобы отдефектовать его до последнего винтика и быть уверенным в агрегате надолго! «Располовиниваем» корпус и извлекаем статор с обмотками…

…затем и ротор…

Осматриваем скользящие контакты на роторе – износ хорошо заметен, но до мусорки еще далеко. Зачищаем шкуркой-нулевкой, измеряем сопротивление (должно быть 3-5 Ом; у нас – 3,5 Ом, норма) и откладываем в сторону.

В передней крышке подшипник зафиксирован от осевого перемещения фланцем. Откручиваем его и выбиваем подшипник, слегка нагрев крышку.

Раз «гена» разобран, грех не проверить наличие и состояние смазки в подшипниках, поддев ножом сальник. Увы, смазка загустела и нуждается в замене. Промываем подшипник в бензине, набиваем немного консистентной смазки, ставим на место сальниковые крышки.

Собственно, можно собирать генератор – в обратном порядке. Закрепляем подшипник в передней крышке, ставим в нее статор с обмоткой, вставляем в подшипник ротор, закрываем второй крышкой, соединяем крышки болтами, запаиваем на место диодный мост, прикручиваем регулятор напряжения, устанавливаем обратно пластиковую защитную крышку. Порядок! Генератор теперь будет ходить долго, и у нас есть уверенность, что он не скрывает в себе неприятных сюрпризов.

Опрос

А у вас выходил из строя генератор?

Ваш голос

Всего голосов:

Замена генератора своими силами Ремонт ВАЗ 2106

Обычно генератор ВАЗ 2106 подлежит замене только в самых исключительных случаях, а при большинстве неисправностей он просто ремонтируется. Но если это устройство на вашем автомобиле окончательно вышло из строя и не подлежит ремонту, то необходимо произвести его замену. Чтобы данная процедура ремонта была как можно проще, ниже приведу перечень необходимых инструментов, которые помогут облегчить выполнение этой операции:

• Ключи на 17 и 19
• Головки на 10, 17 и 19
• Трещоточные рукоятки и вороток
• Удлинитель с карданным шарниром

Порядок снятия и установки генератора на ВАЗ 2106

Прежде чем приступать к выполнению этого ремонта, отсоедините минусовую клемму аккумулятора. Затем необходимо отсоединить все провода питания от самого генератора. Сначала потребуется открутить гайку крепления клеммы:

А теперь можно выдергивать все остальные провода и штекеры, просто с небольшим усилием потянуть их в сторону:

Ослабьте и полностью снимите ремень генератора.

Затем срываем обычным рожковым ключом на 17 верхнее крепление генератора, а после этого накидываем головку с удлинителем и карданным шарниром, чтобы открутить эту гайку быстро и без лишних усилий:

Далее необходимо подлезть под машину снизу и сорвав накидным ключом гайку, отвернуть ее до конца трещоточной рукояткой:

После того, как гайка откручена до конца, нужно выбить болт наружу. Для этого можно воспользоваться деревянным бруском, наставив его на болт и ударив несколько раз по нему молотком. На фото показано без бруска, но имейте ввиду, что подложка должна быть обязательно, чтобы не повредить резьбу:

После чего болт можно вытащить рукой. Если он туго идет, можно прибегнуть к проникающей смазке, немного побрызгав ей в нужное место.

Затем можно вынимать генератор снизу, так как это более удобно. Если он сразу не поддастся, то можно немного повернуть его в нужную сторону, чтобы при изъятии ничего не мешалось. Примерно так это выглядит на деле, как показано на фотографии ниже:

Цена нового генератора на ВАЗ 2106 варьируется от 2500 рублей и выше, все зависит от вашего кошелька. Процесс замены не сложный и установка происходит в обратной снятию последовательности.

Ремонт генератора на ВАЗ 2110 своими руками

Разборка генератора не составит особого труда, сложней всего его проверить мультиметром, ведь даже этот прибор может показывать не точные показатели. Все же перед тем как начать разборку генератора лучше всего сначала открутить верхнюю крышку и первым делом проверить щетки на их целостность. Если по итогу проверки обнаруживается их стертость, то они подлежат замене на новые.

Как разобрать генератор на ваз 2110

• В самом начале необходимо его снять, по принципу сначала отгибаются 3 боковых застежки, которые держат пластиковую крышку. Благодаря ей в генератор не попадает вода и грязь. Потом нужно снять с генератора крышку и убрать в сторону.
• Следующим этапом станет откручивание 2 боковых винтов, которые удерживают регулятор напряжения к генератору. Потом извлекается регулятор, во время снятия необходимо отсоединить провод, в результате, если это не сделать просто не получится его снять. Для того что бы разобрать генератор скорей всего займет целый день. После того как регулятор с щетками сняты, нужно его проверить. Для этого к регулятору подсоединяется контрольная лампа к щеткам на 12 W, а на регулятор подойдёт энергия АКБ. Далее берется 2 провода, 1 крепится на клемму минус аккумулятора и подсоединяется к корпусу щеткодержателя. Второй провод подсоединяется к клемме на АКБ плюс и так же к плюсу щеткодержателя. После всех проделанных манипуляций включенный контрольный прибор с лампой должен загореться, но если это не произошло, значит, регулятор сломан. Можно провести эту же процедуру только в следующий раз использовать подачу тока не в 12 W, а 15-16 W. В результате после подачи тока лампа обязательно должна загореться если это не произойдет, то его нужно заменить. Проверка щеток в регуляторе напряжения, то есть, насколько они выступают, нормальный выступ должен быть не менее чем на 5 мм. Если этот показатель больше, то регулятор следует заменить.
• Проверка диодного моста — Возможно причина в диодном мосте и если вовремя не отремонтировать он полностью перестанет давать зарядку АКБ.

Проверка на работоспособность:

1 способ

Необходимо взять контрольную лампу на 12 W, потом 1 провод подключается к плюсу АКБ, а другой конец провода к выводу +генератора. Но этот же провод обязательно должен проходить через контрольную лампу. После берется следующий провод и подсоединяется к выводу минус, и с обратной стороны он подсоединяется к генератору. В итоге лампочка не должна включиться, но если это произошло диодный мост, требуется поменять.

2 способ

По той же самой схеме, как в 1 случае пошагово выполняются подсоединения, но исключив провод минус. Если необходимо накинуть не на массу, а на любой винт крепления вывода обмотки статора. Как и в 1 случае лампа не должна загореться.

3 способ

Отрицательный провод подсоединяется на массу, в этот же момент положительный провод с контрольной лампой накидывается на 1 из винтов крепления, вывода обмотки статора, лампа не должна загореться.

4 способ

Последняя проверка дополнительных диодов выполняется в том же порядке, как ранее было представлено, только в этот раз провод минус подсоединяется к любому винту крепления вывода обмотки статора, а плюс к контрольной лампе контакту соединительной колодки регулирующей напряжение. И в таком проверочном способе лампочка не должна зажечься. Вот только такими способами, возможно, проверить работа способность диодного моста.

• Потом необходимо открутить 4 винта, которые фиксируют диодный мост к генератору. Отогнув 3 вывода проводов (они подсоединены к мосту), так чтобы они в дальнейшем не мешали. Затем еще нужно открутить 1 винт, он как раз крепит конденсатор или гайки, которые крепят провод. И только после этого будет возможно отсоединить диодный мост от генератора. Что такое конденсатор — он позволяет выравнивать ток от диодного моста и поступать на аккумулятор более ровный, без перебоев и сильных колебаний. Его можно снять вместе с диодным мостом, но если есть желание снимать по отдельности, то следует поступить так — для этого откручивается винт, который его держит и потом он с легкостью снимется. Вариант раздельного снятия подразумевает откручивание гайки, она шпильки провода конденсатора и после снимается провод со шпильки.
• Следующий шаг: На 2 крышках ставится метка маркером, далее выкручиваются 4 винта по кругу и разъединяются на 2 части.
• Нужно выкрутить гайки, они закрепляют шкив генератора. Его будет снять намного легче, воспользоваться отверткой и зажать ротор в тесках. После выкручивания гаек можно будет вытащить вал ротора из подшипника (он находится в крышке). С вала необходимо снять дистанционное кольцо и тщательным образом осмотреть его. Вал и сам ротор должны быть в удовлетворительном состоянии. В то же время контактные кольца должны быть без задиров, царапин и рисок. Но если они все же присутствуют в таком случае детали необходимо пройтись наждачной бумагой и проточить кольца на токарном станке. При этом нужно сильно постараться снять как можно меньший слой металла, после обработки деталей на станке их необходимо пройти шкуркой. Взяв омметр и подсоединив его выводы к контактным кольцам нужно посмотреть, какое сопротивление показывает прибор. Если он показывает бесконечность, то это значит, в обмотке ротора случился обрыв, и он нуждается в замене.
• Следующим этапом должно стать включение контрольной лампы- 1 провод подсоединить к корпусу ротора, а 2 поочередно подсоединять на каждое кольцо, и если лампа где-то загорится, то ротор нуждается в замене. Это может свидетельствовать о том, что в нем происходят короткие замыкания.

Неисправности генератора

1. Генератор генерирует ток с очень низким напряжением.
2. Генератор перестал вырабатывать электрический ток.
3. Лампа приборной панели сигнализирует о поломке генератора.
4. Генератор генерирует ток выше оптимальной нормы.
5. Возникли посторонние шумы при работе генератора.

Прежде чем приступить к ремонту генератора проверьте состояние приводного ремня генератора на износ, натяжку ремня (проверка проводится нажатием на него, ремень не должен прогибаться больше чем на 2мм). Если ремень не сильно изношен, натяжку можно исправить, немножко его подтянув. Проверьте натяжной ролик генератора, он должен легко прокручиваться и не издавать лишних звуков (если ролик плохо прокручивается и издает лишние звуки, следует его заменить). Затем следует снять и разобрать генератор для проверки технического состояния генератора.

Диагностика генератора

В дальнейшем, вам пригодятся следующие измерительные приборы для проверки технического состояния генератора:

• амперметр;
• вольтметр;
• реостат.

Многое нам может сказать частота вращения ротора генератора, которую мы можем проверить по тахометру на панели приборов. Нормальные показатели тахометра при рабочем генераторе должны находиться в пределах от 2000 до 5000 об/мин.

Причины неисправности и ремонта генератора, возможные причины поломки генератора:

Если при проверке вы обнаружили, что генератор не вырабатывает заряд, этому могут быть следующие причины:

1. Перегорели контакты или предохранитель.
2. Поломка или износ щеток генератора.
3. Неисправность реле регулятора.
4. Обрыв в статорной или роторной цепи, вследствие замыкания в обмотке.

Устранение выше перечисленных неисправностей генератора решается заменой изношенных деталей.

Как снять и разобрать генератор. Разборка генератора своими руками.

1. Снять щеткодержатель с регулятором напряжения, предварительно открутив все крепления.
2. Снять натяжные болты и крышку со статором.
3. Отсоединить фазные обмотки от выводных проводов блока выпрямления, после чего снять крышку со статора.
4. Снять шкив с вала генератора и переднюю крышку с помощью съемника.

Ремонт генератора

В случае замыкания обмотки генератора или обрыва обмотки необходимо заменить провода новыми. Обычно обмотка обрывается в непосредственной близости с контактными кольцами

Обратите внимание на концы обмотки, не произошла ли распайка. Чтобы устранить эту неисправность достаточно отмотать виток в области разрыва назад с обмотки ротора

Снимите отломанный конец обмотки с контактного кольца и припаяйте отмотанный провод.

Если вы обнаружили, что генератор генерирует слабый или чрезмерно сильный заряд, это является признаком неисправности реле генератора. Устранить поломку можно путем замены реле генератора. Если генератор исправен, а лампочка мигает, это свидетельствует о поломке диода питания лампочки в индикаторе. Такая поломка устраняется заменой диода в генераторе.

Посторонние шумы при работе генератора указывают на износ подшипника ротора. Следует разобрать генератор, снять подшипник, осмотреть на дефекты. Если подшипник генератора изношен, замените его.

Для сборки генератора следует провести все действия в обратной последовательности. Ремонт генератора можно выполнить своими руками, в своем гараже, главное соблюдайте технику безопасности, аккуратнее с электроприборами, внимательно запоминайте последовательность разборки генератора, для того, чтобы долго не сидеть над его сборкой.

Устройство генератора ВАЗ 2101, ВАЗ 2102, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, ВАЗ 2108, ВАЗ 2109, ВАЗ 2110

1– «отрицательная» щетка; 2 – щеткодержатель; 3 – «положительная» щетка; 4 – колодка штекера нулевого провода; 5 – изолирующие втулки контактного болта; 6 – выпрямительный блок; 7 – контактный болт; 8 – статор; 9 – ротор; 10 – внутренняя шайба крепления подшипника; 11 – крышка со стороны привода; 12 – вентилятор в сборе со шкивом; 13 – наружная шайба крепления подшипника; 14 – передний подшипник ротора; 15 – дистанционное кольцо; 16 – стяжной болт; 17 – поджимная втулка; 18 – крышка со стороны контактных колец; 19 – буферная втулка; 20 – втулка

Инструкции по ремонту генератора лада 2110, порядок сборки и разборки генератора автомобиля лада 2111, проверка генератора ваз 2111, ваз 2112, ваз 2110. Диагностика электрооборудования автомобиля лада 2110. Инструкции по устранению неисправностей в системе освещения. Ремонт генератора и стартера лада 2111. Схема автомобиля лада 2112.

Отсоединяем «минусовой» провод от аккумулятора. Отсоединяем провод возбуждения генератора ваз 2110. Ключом «на 10» отворачиваем гайку крепления проводов к выводу «В+»… …и снимаем их. Снимаем ремень ваз 2112 генератора, отворачиваем регулировочный болт генератора и отворачиваем фиксирующую гайку. Вынимаем натяжную планку. Ключом «на 13» отворачиваем гайку нижнего крепления генератора автомобиля ваз 2111.

Вынимаем болт. Снимаем генератор. Отжав три защелки кожуха, поддеваем его отверткой… …и снимаем кожух. Крестообразной отверткой отворачиваем два винта… …и отводим регулятор напряжения со щеткодержателем. Отсоединяем провод и снимаем регулятор напряжения ваз 2112 со щеткодержателем. Ключом «на 10» отворачиваем гайку вывода «В+». Сняв пружинную шайбу и втулку, снимаем с контактного болта наконечник провода конденсатора. Отвернув крестообразной отверткой винт… …снимаем конденсатор. Работы, показанные на фото, можно выполнить, не снимая генератор с автомобиля. Взаимное расположение частей генератора ваз 2111 перед разъединением желательно пометить. Через отверстие высокой головки «на 21» (удерживаемой трубным ключом) вставляем шестиграник «на 8» и отворачиваем гайку крепления шкива. Снимаем шкив… …и шайбу. Крестообразной отверткой отворачиваем четыре винта, стягивающих крышки. Снимаем переднюю крышку. Крестообразной отверткой отворачиваем три винта крепления концов обмоток статора… …и винт крепления выпрямительного блока. Снимаем выпрямительный блок (при этом выпадает контактный болт)… …и статор. Надавив пальцем на пластмассовую втулку (опору подшипника)… …выталкиваем ее вместе с ротором из задней крышки.

Поддев отверткой… …снимаем пластмассовую втулку с заднего подшипника. Двухзахватным съемником спрессовываем подшипник с вала ротора. Тестером проверяем обмотки статора и ротора на обрыв и замыкание на корпус. Сборку генератора ваз 2110 выполняем в обратной последовательности. Для установки заднего подшипника на вал ротора опираем передний конец вала о деревянный брусок и напрессовываем подшипник на вал подходящим отрезком трубы, прикладывая усилие к внутреннему кольцу подшипника.

Способы замены

1. Заменить щетки в сборе с реле-регулятором напряжения (шоколадка). Как известно, поддержание зарядки на одном уровне осуществляется регулировкой напряжения, подаваемого на обмотку якоря генератора. Для надежного контакта выводы щеток крепятся к контактам реле-регулятора напряжения методом пайки. Для упрощения ремонта автомобиля чаще всего щетки, щеткодержатель и реле-регулятор продаются в сборе. Преимущество метода комплектной замены в его простоте. К примеру, низка стоимость узла в сборе для многих автомобилей ВАЗ делает отдельную замену щеток весьма нецелесообразным занятием.
2. Заменить щетки отдельно. Для этого придется удалить старые щетки и припаять на их место новые меднографитовые изделия (разумеется, для ремонта своими руками потребуется паяльник, флюс, припой и базовые навыки пайки). Как и в случае с комплектной заменой, целесообразность метода во многом зависит от стоимости новых стержней. Суть не только в высокой цене на детали генераторов многих иномарок, но и в том, что на некоторые модели (особенно это касается старых малосерийных авто) купить реле-регулятор со щетками в сборе попросту невозможно. Устранить проблемы с зарядкой предлагается покупкой нового генератора. В таком случае замена изношенных элементов единственный способ сохранить немаленькую сумму. При желании поменять щетки генератора своими руками вы можете столкнуться с отсутствием в продаже новых деталей для вашей модели генератора. В таком случае следует подобрать подходящие по размеру меднографитовые щетки от другого автомобиля. Для правильной работы важна длина стержней (не должна быть меньше, чем у новых либо немного изношенных оригинальных стержней) и длина медного гибкого контакта. Новые щетки должны свободно перемещаться в щеткодержателе. На самом деле форма новых стержней не имеет особого значения, так как они отлично поддаются обработке надфилем.

Можно ли заменить без снятия генератора

Произвести замену без снятия генератора с автомобиля можно только в том случае, если в подкапотном пространстве достаточно места для того, чтобы снять реле-регулятор напряжения. Деталь находится за задней крышкой генератора. Осмотрите место установки генератора, чтобы понять, можно ли будет воспользоваться ключами, отвертками для снятия задней крышки и самого реле. Возможно, генератор достаточно будет лишь открутить, чтобы повернуть в удобное положение, что будет кстати, если для его снятия необходим демонтаж других агрегатов. К примеру, на Лада Приора с кондиционером генератор удобней всего демонтировать, если снять правую фару.

Переборка генератора ВАЗ 8,9,10,11,12,13,14,15 приора, газель волга , соболь

Конструктивные особенности и виды

Разнообразие конструкций двигателей повлекло за собой не меньшее количество видов, ремней привода навесных агрегатов и схем их правильного расположения.

Для лучшего соприкосновения с узлами они делаются различных форм внутренней поверхности и подразделяются на три вида:

• зубчатые – изделия с разнообразным шагом поперечного профиля, обладающие высокой точностью передаточного момента;
• поликлиновые (ручейковые) с продольно расположенными ребрами, обладающие большей надежностью;
• клиновые – трапециевидного сечения, где рабочими являются боковые стороны, не предназначенные для обратного изгиба.

Для каждого из этих видов, соответственно, производители рекомендуют и срок эксплуатации, который может варьироваться в пределах 50-70 тысяч километров пробега авто.

Замена генератора ВАЗ 2107, 2110, 2114 своими руками

Всем владельцам автомобилей ВАЗ должна быть знакома ситуация, когда установив достаточно мощный усилитель звука, сильные фары и/или ещё какие-то электрические приборы, жрущие много тока, нагрузка на стандартный 42 амперный генератор становится невыносимой и непосильной, извините за тавтологию, и это вполне естественно. Такая ситуация очень хорошо знакома автомобилистам, владеющим старыми классическими моделями, начиная от «копейки» и заканчивая «семёркой». Если вы обладатель, например, той же «семёрки», то сразу и очевидно возникает вопрос: что можно сделать, чтобы усилить генератор? Ответ, разумеется, прост: необходима замена генератора ВАЗ 2107 (ВАЗ 2110, 2114), которая повысит лимит его напряжения.

Конечно, существуют и другие причины, заставляющие прибегнуть к замене, но раз уж они возникают, то менять надо сразу на более мощное устройство, нежели стоявшее до того. К другим причинам относится банальный выход из строя автомобильного генератора. Это может произойти из-за прогорания обмотки, деформации корпуса, гниении (такое тоже случается с разными древностями) и замыкании между витками. В общем, износ этого устройства не такое уж редкое дело, если не сказать — обыденное. Владельцам новых иномарок (даже бюджетных), конечно, лучше сгонять в сервисный центр, где всё сделают либо по гарантии, либо за деньги, но обладателям отечественных Жигулей, да ещё и классических моделей, такие траты ни к чему, когда всё можно сделать своими руками.

Шило на мыло, или что на что меняем

На самом деле «семёрочный» генератор, пожалуй, самый мощный из всех, установленных когда-либо на классике и подходит ко всем предыдущим моделям, становясь универсальным. Это действительно сильное устройство (72-73 ампер) с маркировкой 372.3701-03 подойдёт на «шестёрку», «пятёрку» и прочие ретро-экспонаты от ВАЗа. Откроем вам небольшой секрет фирмы ВАЗ: по большому счёту все модели этого завода тем и хороши, что они практически унифицированы одна под другую и, если проявить самую малость смекалки, можно даже в «семёрку» запихать генератор от «десятки», что резко и значительно (на целых 30-35 ампер) повысит его выносливость.

Проблемы снятия

Вы нормальный человек и прекрасно понимаете, что по прошествии не одного десятка лет (если ремонт и замена ни разу не производились) снять генератор так просто не получится. Правильно, там всё давно прикипело намертво, а крепления, скорее всего, окончательно сгнили, превратившись в узелки ржавого металла. В таком случае вам потребуется либо специальная жидкость для снятия коррозийных слоёв (WD-40, например), либо вообще срезание всего крепежа, что приведёт к необходимости их установки при замене.

Ежели вы надумаете снимать генератор с «семёрки» без подъёма и постановки машины на яму (эстакаду или подъёмник), то вам придётся корячится, вытаскивая его через колёсную арку с правой стороны машины, что очень неудобно. Посему, лучше всё-таки не лениться и не напрягаться лишний раз, а загнать машину на что-то вышеперечисленное и более-менее комфортно всё демонтировать.

Собственно, сама замена (пошаговая инструкция)

1. При работе с электричеством необходимо отключить все провода и контакты от аккумулятора, сняв клемму минуса.
2. Дальше придётся снять защиту мотора.
3. Снимите провода с генератора и маркером, например, пометьте их изначальное подключение, чтобы потом не напутать при установке.
4. Отвинчивайте крепёжную гайку, удерживающую его на двигателе.
5. Чтобы достать генератор, вам может потребоваться та самая жидкость (WD-40) или не сильный удар молотком по болту. Если ни в одном, ни в другом случае ничего не получится, то снимайте его прямо с кронштейном, на котором он установлен.
6. Отодвинув ремень, можно снимать сам генератор.
7. Берёте новый и устанавливаете строго в обратной последовательности.

Один совет

После установки нового устройства не натягивайте слишком сильно ремень. Тугое натяжение значительно нагружает подшипник насоса системы охлаждения и самого генератора, что повлечёт ускоренный износ и быструю поломку.

Разборка генератора ВАЗ 2107

Для комплексного ремонта нужны съемник для демонтажа подшипника с вала, оправки для запрессовки и выбивания подшипника в крышке генератора.

• открутить гайку крепления шкива и крыльчатки при помощи торцового ключа, удерживая ротор отверткой, чтобы он не провернулся;
• демонтировать шкив и крыльчатку, вынуть шпонку, снять шайбы с вала;
• открутить винты крепления реле регулятора напряжения и снять его, предварительно отсоединив колодку провода;
• снять реле регулятора вместе со щеточным узлом;
• открутить гайки и вытащить болты крепления крышки генератора;
• сбить переднюю крышку при помощи ударов резинового молотка по валу (крышку необходимо упереть в деревянный брусок);
• снять с вала дистанционную втулку;
• проверить состояние подшипника в передней крышке;

Совет: для проверки подшипника необходимо покачать внутреннее кольцо подшипника, удерживая крышку. Если имеется люфт, подшипник необходимо заменить.

• при необходимости открутить гайки крепления подшипника;

Внимание: если гайки не откручиваются, следует спилить конца болтов крепления. При сборке необходимо установить новые болты и после затяжки гаек расклепать их конца керном.

• выбить подшипник из крышки при помощи выколотки (оправки);
• упереть заднюю крышку в пару деревянных брусков и выбить ротор, используя выколотку из мягкого металла и молоток;
• проверить состояние заднего подшипника (аналогично переднему);
• при необходимости заменить подшипник, стянув его с ротора съемником;
• открутить гайки, удерживающие диодный мост ВАЗ 2107 и выводы обмотки;
• вынуть болты;
• снять обмотку статора;
• визуально проверить состояние обмотки;
• если обмотка имеет обрывы или почернела от перегрева, заменить ее;
• снять гайку вывода генератора и изолирующую шайбу;
• демонтировать диодный мост;
• снять конденсатор, открутив винт крепления;
• извлечь болт крепления выпрямительного блока;
• проверить обмотки ротора и статора контрольной лампой;
• проверить диодный мост генератора ВАЗ 2107 на наличие пробитых диодов.

Ремонт стартеров и генераторов в Москве

Наличие высококлассной технической базы дает Вам гарантию, что ремонт генераторов и стартеров для Вашего автомобиля будет осуществлен в кратчайшие сроки и на самом высоком уровне. Помимо ремонта генераторов наши услуги включают в себя полную, тщательную диагностику составляющих узлов генераторов и стартеров. Это в значительной степени позволяет найти неисправную деталь, требующую либо замены, либо ее ремонта. Современное профессиональное оборудование, используемое нашей фирмой, позволяет проводить испытания генераторов и стартеров, а также их элементов в режимах максимальных нагрузок. Диагностика в нашем центре проводится в два этапа: вначале специалисты проводят тщательный осмотр на предмет исправности деталей генератора и стартера, а также их комплектующих; затем приступают к диагностике с помощью тестового оборудования. При обнаружении повреждения, сразу же осуществляется ремонт стартеров или генераторов. Обычно ремонт генераторов занимает не более часа, и, при желании клиента, проводится в его присутствии. В случае если поломка носит более серьезный характер, наши работники требуют большее количество времени на ремонт стартера или генератора. Но в любом случае, ремонт стартеров и генераторов не затягивается у нас на долгое время – обычно этот процесс длить не дольше суток. В нашем центре работают высококлассные специалисты, имеющие профильное образование и широкий опыт работы. Наши мастера достойны наивысших похвал. Наша фирма не раз получала высокую оценку проделанной работы. В течение 1-2 часов наши специалисты проводят полную диагностику и ремонт. Если починка деталей невозможна в такие сжатые сроки, мы осуществляет замену Вашего старого неисправного стартера или генератора на новый или восстановленный. В качестве нашей работы Вы можете быть уверены на 100%. Восстановленные нами генераторы по всем параметрам не отличаются от новых. Они также имеют высокую работоспособность и износостойкость. К тому же, восстановленные генераторы и стартеры значительно дешевле новых, что очень выгодно для клиентов.

На ремонт генераторов и стартеров наша фирма дает гарантию. В нашем резерве имеется большой склад с широчайшим выбором новых стартеров и генераторов, а также различных деталей узлов, что позволяет моментально произвести замену любой неисправной части этого сложного авто-механизма, а именно из этого чаще всего и состоит ремонт генераторов. В целом, на нашем складе в наличии имеется более 2000 наименований комплектующих, позволяющих осуществить ремонт генераторов и стартеров: бендиксы, втягивающие реле, реле-регуляторы, диодные мосты, подшипники, щетки, втулки, якоря, статора и многое другое. Ремонт стартеров в Москве осуществляется нашей фирмой достаточно оперативно. Наши поставщики напрямую сотрудничают с ведущими европейскими фирмами – производителями запчастей. Именно поэтому наши цены на ремонт генераторов и стартеров значительно ниже тех, которые есть на рынке. Это является значительно преимуществом перед аналогичными фирмами, деятельность которых также представляет ремонт стартеров и генераторов для автомобилей. Помимо ремонта генераторов, наша фирма готова предложить замену неисправных деталей на новые или восстановленные. Это обойдется значительно дешевле покупки новых автозапчастей. За долгие годы нашей деятельности фирма сумела наработать обширную клиентскую базу. Мы имеем постоянных клиентов, которые всегда уверены в нас и довольны качеством проделанной работы. Однако мы не расслабляемся! Стремясь к расширению своей клиентуры, наша компания регулярно проводит различного рода акции, которые нацелены на предоставление широкого спектра скидок для новых клиентов. Подобная политика нашей компании привлекает клиентов, которые не имеют возможности осуществлять дорогостоящий ремонт стартеров и генераторов для своих автомобилей (BMW, Mercedes, Audi, Ford, Honda, Volvo, Toyota и многие другие…). Мы очень рады новым клиентам, а также интересным предложениям по бизнесу!

Инструкция по замене

• Снимите минусовую клемму АКБ.
• Отсоедините основную плюсовую клемму генератора, разъем регулятора напряжения и минусовую клемму, если в этом есть необходимость. В некоторых моделях авто обороты двигателя считываются с вывода W на генераторе, в обратном случае контакт может быть не подключен либо отсутствовать вовсе.
• Если замена производится со снятием генератора, ослабьте сервисный ремень и открутите болты крепления (подробно о замене, установке и натяжении ремня можете прочитать в статьях: «Что делать, если свистит ремень генератора» и «Натяжка ремня генератора»).
• Открутите болты крепления задней крышки.
• Открутите реле-регулятор напряжения. Если был выбран метод комплектной замены, вам остается установить новую деталь и собрать все элементы в обратной последовательности. В любом из случаев рекомендуем как минимум проверить подшипники генератора, состояние коллекторных пластин. Если выработка пластин в пределах нормы, перед установкой новых щеток зачистите поверхность до блеска мелкозернистой наждачной бумагой.

Пайка новых стержней

• Сточите напильником по максимуму припой, удерживающий гибкий контакт старой щетки.
• Направьте реле-регулятор щетками вниз и нагрейте паяльником место пайки.

• Заготовьте небольшой кусок тонкой медной проволоки.
• Расширьте шилом либо круглым надфилем отверстие в контактной площадке.
• Припаяйте медную проволоку к гибкому контакту.
• Установите пружину и протяните медную проволоку в отверстие, чтобы следом вытащить гибкий контакт щетки.
• Прижмите щетку, чтобы она не вылетела, и отпаяйте направляющую проволоку.

Удерживая щетку на достаточном расстоянии от края посадочного места, припаяйте гибкий контакт к контактной площадке. Предварительно контакты нужно хорошо облудить, а лишнюю длину гибкого контакта при необходимости откусить. После припаивания стержни должны двигаться в посадочной шахте без заеданий.

Инструкция по замене своими руками

Иногда самостоятельный ремонт агрегата нецелесообразен, поэтому автовладельцам приходится менять устройство. Процедуру замены рассмотрим на примере автомобиля Лада Калина.

Инструменты и материалы

Чтобы успешно выполнить замену, подготовьте следующий инструмент:

• гаечные ключи на 8, 13 и 19, для большего удобства используйте накидные и рожковые;
• трещотки с головками аналогичных размеров;
• удлинитель с воротком (автор видео — канал AndRamons).

Ремонт генератора Bosch. Замена подшипников.

Этапы

Процедура замены должна осуществляться с учетом рекомендаций и требований производителя, которые указаны в сервисной книжке по эксплуатации. Перед тем, как приступить к замене, обязательно изучите мануал.

Итак, как снять и самостоятельно заменить агрегат:

1. Для начала отключите зажигание и отсоедините провод с клеммой от аккумулятора.
2. Откройте капот и ослабьте гайку натяжителя ремня, после чего демонтируйте устройство.
3. Далее, отключите штекер, зафиксированный в посадочном месте при помощи пластмассовой защелки, для этого на нее необходимо нажать и потянуть в сторону. Обычно извлекается она без проблем. Также надо отключить клеммы с проводами, расположенными под прорезиненным колпачком, сделав это, можно поддеть и выкрутить гайку.
4. После этого гайку фиксации верхней части агрегата также надо выкрутить. Перед этим можно воспользоваться воротком, а затем использовать трещотку.
5. Постучите несильно по выпирающему винту, чтобы он начал сдвигаться. Извлеките болт с обратной стороны, подробно показано на фото.
6. Теперь можно откручивать нижний болт фиксации агрегата, в этом случае процедура демонтажа выполняется аналогичным образом. Разница заключается только в том, что при откручивании необходимо поддерживать гайку с тыльной стороны, поскольку в ходе выкручивания они может проворачиваться.
7. При извлечении штока вам необходимо быть наиболее внимательным, поскольку здесь расположены втулки. Выполняя снятие, поддерживайте втулки, иначе они могут упасть и потеряться. Возьмитесь за корпус установки, чтобы не допустить ее падения, а второй рукой извлеките винт.
8. После выполнения этих действий можно извлекать агрегат из подкапотного пространства. При демонтаже его следует немного поворачивать из одной стороны в другую — так вы сможете найти наиболее оптимальное место для снятия. Теперь вам остается только поменять генераторный узел на новый, все дальнейшие действия по сборке осуществляются в обратной последовательности.

Фотогалерея «Меняем генератор на Калине»
