Бортовая сеть и сопутствующие электронные узлы и агрегаты в автомобилях ВАЗ никогда не славились большой надежностью и качеством изготовления. Достаточно часто проблемы, связанные с электрикой в авто, возникают по причине неисправного генератора.

Нередки ситуации, когда постоянные механические нагрузки напрямую влияют на крепление генератора, что впоследствии отражается на работе узла и состоянии бортовой сети машины. Другие же неисправности, связанные с генератором, обычно возникают из-за преждевременного износа его элементов (щеток, диодного моста и т.п), загрязнения или из-за неправильной установки и регулировки. В данной статье мы подробно рассмотрим нюансы, возникающие при монтаже электрогенераторов на автомобили семейства АвтоВАЗ и при их настройке.

1. Назначение генератора
2. Устройство электрогенератора
3. Конструкция креплений
4. Снятие генератора
5. Установка генератора с последующей регулировкой

Назначение генератора

Электрогенератор в автомобиле является одним из важнейших элементов, так как именно он обеспечивает бесперебойную работу электрической бортовой сети и заряд аккумуляторной батареи. Все АКБ, устанавливаемые в автомобилях, не предназначены для постоянного питания без подзарядки основных электронных узлов в автомобиле (сюда относятся: фары, сигнал, дворники, музыка, мотор отопителя и т.п.). Генератор же в этой связке играет большую роль, преобразуя механическую энергию в электрическую и заряжая электронную батарею.

Принцип работы электрогенератора достаточно простой. Его основной задачей является выработка электроэнергии и подача её на контакты АКБ. В действие генератор может приводиться только при работающем двигателе, но несколькими способами:

• через индивидуальный ремень;
• через общий ремень дополнительных агрегатов.

Индивидуальный ремень (или ремень доп. агрегатов) с одной стороны закрепляется на шкиве генератора, а с другой – на шкиве коленвала или промежуточного вала двигателя. Крепление генератора может быть разным:

• на 2112 оно расположено снизу;
• на «классике» – посередине;
• на автомобилях УАЗ крепление находится наверху.

Во время работы двигателя крутится коленвал (или промвал), который через ремень передает энергию на электрогенератор и раскручивает его. Полученная энергия преобразуется в электрическую и поступает на контакты аккумуляторной батареи, тем самым поддерживая стабильное напряжение АКБ и предохраняя ее от разряда и выхода из строя.

Аккумуляторная батарея выполняет роль своеобразного накопителя, который постоянно накапливает и отдает электрический ток в бортовую сеть машины. При неработающем двигателе АКБ не получает подзарядки и работает в режиме отдачи. Многим автолюбителям знакомы ситуации, когда двигатель еле-еле крутит, а фары светят достаточно тускло. В таких случаях неопытные водители сразу начинают грешить на аккумуляторную батарею или другие электронные узлы автомобиля. Однако виновника не всегда так легко найти, потому что проблемы могут быть как с АКБ, так и с самим генератором или электропроводкой.

Не стоит волноваться раньше времени. Если автомобиль стоит на улице длительное время и не заводится, то аккумуляторная батарея самопроизвольно разряжается, и это абсолютно нормально. Особенно часто такие проблемы возникают при длительной стоянке машины зимой, когда отрицательные температуры оказывают негативное влияние на состояние АКБ.

Если же автомобиль не простаивает на улице, а постоянно заводится и ездит, то вышеуказанные проблемы (когда мотор еле-еле крутится) могут быть вызваны следующими факторами:

• серьезные проблемы с электроникой (утечки тока, некачественные соединения и т.п.);
• плохое состояние аккумуляторной батареи;
• трещина в креплении генератора (на ВАЗ 2107 и 21213 часто встречается);
• неисправности в электронной части электрогенератора;
• растяжение ремня, неправильная установка или ослабленное верхнее и/или нижнее крепление генератора (на ВАЗ 2110 и других переднеприводных ВАЗах проблема встречается достаточно часто).

Замена генератора на ВАЗ 2110-2112 и 2114-2115

Установка десятого генератора (80амп) на девятку карбюраторную

Устройство электрогенератора

Внутреннее строение автогенератора очень похоже на типичный электромотор, но с определенными отличиями. Причем отличия в детали присутствуют как внешние, так и внутренние. Так, в схеме автогенератора имеются такие элементы как:

• специальный регулятор напряжения;
• выпрямительная сборка (диодный мост).

В обычных электромоторах вышеуказанные элементы присутствуют редко, а их наличие зависит от отрасли и специфики применения электромоторов. А вот в автогенераторах наличие таковых электронных узлов просто необходимо, так как без них могут возникать скачки напряжения, а также превышение границ предельно допустимого напряжения. Сильно завышенное или заниженное напряжение в бортовой сети негативно сказывается на состоянии бортовой сети, вплоть до возгорания электроприборов в салоне (магнитолы, сабвуфера, сигнализации и т.п.).

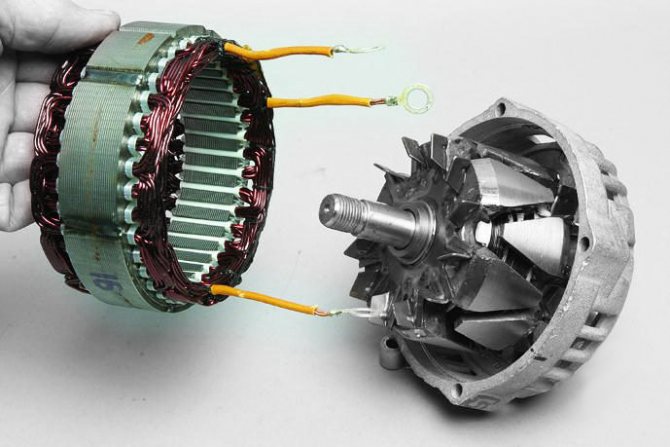

В основе автогенератора лежит ротор, на котором расположена первичная обмотка с частями, образующими полюсы. При работе на обмотке возникает магнитное поле в результате подачи электрического напряжения от аккумулятора. Ротор устанавливается в корпус на специальные подшипники, также на роторе закрепляются: шкив для ремня и крыльчатка с лопастями для охлаждения.

Вторым основным элементом автогенератора является статор, он представляет собой круглую металлическую деталь (сердечник) со специальными пазами, через которые пропускается вторичная обмотка (медная нить). Также в конструкции присутствуют графитовые щетки, которые отвечают за передачу напряжения на обмотку.

Конструкция креплений

Конструкция крепежных элементов электрогенераторов на автомобилях автоВАЗ варьируется. Различия в крепеже вызваны особенностями строения и расположения силового агрегата. Для автомобилей семейства вазовской классики и Нивы, с продольным расположением двигателя, характерно продольное расположение автогенератора, вдоль блока, около первого цилиндра. Привод автогенератора осуществляется через ремень от шкива коленчатого вала. На переднеприводных моделях, с поперечным расположением двигателя, электрогенератор располагается напротив переднего правого лонжерона по ходу движения.

Совместимость установочных пазов на классике и переднеприводных моделях отличается, но в зависимости от конкретной модели. Установочные места электрогенератора на классике и первых переднеприводных машинах (08, 09 и 99 семейства) совпадают. Однако для монтажа электрогенератора от десятки или шевроле нивы на классику потребует приобрести шкивы, специальную планку и болт крепления для установки генератора. В остальных случаях монтаж и крепление генераторов с 21214 и других «Нив» на заднеприводные модели ВАЗа не требуют проведения дополнительных работ.

Для монтажа мощных устройств с Калины или Приоры крепление генератора под другие модели ВАЗа потребуется изменить. Очень важно подобрать соответствующие комплектующие. Для установки на семейство 08, 09 и 99 все крепления генератора от ВАЗ (2110 и др.) выбираем под 8-клапанную головку, а не под 16-клапанную.

Сам крепеж представляет собой металлическую Г-образную конструкцию, сделанную из прочной стали. В конструкции предусмотрены специальные отверстия для её совмещения с самим автогенератором. Кроме того, крепежная планка оснащена технологическим вырезом, в который вставляется винт для выставления соосности устройства относительно блока цилиндров.

Нижнее крепление генератора представлено в виде специального металлического кронштейна с технологическими отверстиями (в самом кронштейне и в ответной части автогенератора). Через эти крепления проходит болт, который жестко соединяет элементы воедино. Это необходимо для того, чтобы избежать вибраций и проскальзывания ремня во время работы двигателя.

При замене автогенератора на автомобилях ВАЗ классического и переднеприводного (08, 09, 99) семейств, а также Нив моделей 21213 и 21214 с карбюраторными двигателями, на более мощные, необходимо учитывать несколько моментов:

• Размеры шкивов отличаются (необходимо покупать шкив под 8-клапанный мотор).
• Для автомобилей «Нива» допускается выбирать специальную U-образную планку для переноса автогенератора наверх. При такой модификации в устройство попадает меньше влаги и грязи, что положительно сказывается на сроке службы.
• Установочные рамки отличаются (под автогенератор старого или нового типов).
• Для установки мощных электрогенераторов на карбюраторные авто, провод возбуждения (клемма L) следует подключить через сопротивление (330Ом 5В), это необходимо для реализации возбуждения устройства при запуске мотора.

Какие подшипники нужны?

Перед началом работ необходимо купить новые подшипники. Вообще, изготовитель рекомендует менять передний подшипник (тот, что со стороны шкива) вместе с крышкой. Но в таком случае стоимость ремонта возрастет, причем значительно.

Дешевле обойдется просто замена составляющих без крышки. Отправляясь в автомагазин необходимо запомнить или записать размеры элементов, которые понадобятся.

Важно отметить, что на более ранних моделях ВАЗ-2110 в генераторе устанавливались подшипники с номерами: передний – 6302, задний – 6202.

На более современных ВАЗ-2110 в генераторе уже использовались подшипники: передний – 6303, задний – 3203.

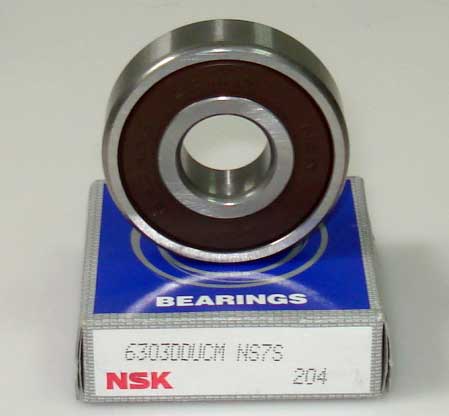

Передний подшипник.

Сейчас
читают
Генератор дает перезаряд на аккумулятор, причины и способы их устранения

78k

Lada Largus FL 2021 в новом кузове или все новое еще не забытое старое

1.1k

Комплект: передний и задний подшипники.

Снятие генератора

Процедура снятия электрогенератора с автомобиля несложная, но для её выполнения требуются базовые навыки работы с оборудованием и хотя бы поверхностные знания об агрегатах в подкапотном пространстве. Этапы работы можно условно подразделить на несколько шагов:

1. Отключение электронной части.
2. Снятие верхнего удерживающего устройства.
3. Снятие нижней площадки крепления.
4. Правильное извлечение ремня и натяжного устройства.

Снять крепление генератора как на ВАЗ 2110, так и на других моделях ВАЗов, можно, если следовать определенной инструкции. Принципиально процесс работы с автогенераторами на автомобилях ВАЗ практически идентичен, а основное отличие заключается только в расположении силового агрегата. На ВАЗ семейства 2101 — 2107, 21213, 21214 мотор в подкапотном пространстве располагается продольно, а на переднеприводных моделях двигатель устанавливается поперечно. Чертеж креплений для переднеприводных моделей идентичен, отличаются лишь сами электрогенераторы, их мощность и размеры шкивов.

В зависимости от того, какое расположение мотора у вашего автомобиля, могут возникнуть определенные сложности. Так, на классических ВАЗах, а также Нивах, процедуру снятия автогенератора проводить легче из-за доступности узлов. В то время, когда на переднеприводных моделях, доступ к узлам осложнен из-за поперечного расположения силового агрегата. Не редки случаи, когда до закисших болтов, фиксирующих «гену», добраться не так уж и легко.

Для проведения работ по снятию генератора на ВАЗ 2115, 2114 и других моделях переднеприводного семейства потребуется набор торцевых головок и рожковых ключей, фонарик, смазка WD-40 (или другая аналогичная) и набор новых комплектующих (ремень, шкив, крепления и болты). Стоит помнить, что на переднеприводных моделях ВАЗа доступ к агрегатам затруднен, поэтому может потребоваться смотровая яма или подъемник. Если доступа к яме или подъемнику нет, допускается поддомкратить машину и снять правое переднее колесо (по ходу движения) и после этого доступ к электрогенератору будет упрощен.

В первую очередь, на заглушенном автомобиле необходимо снять клеммы с аккумулятора и извлечь его. Данная процедура делается для того, чтобы обезопасить себя и электронику авто от возникновения короткого замыкания. После чего с автогенератора снимают два провода — один силовой (как правило, красного цвета), а второй — управляющий (тонкий провод с белым или серым разъемом). Силовой провод находится в специальном термокожухе, его необходимо сдвинуть, лишь после этого будет открыт доступ к клемме на на агрегате.

Генератор

Для того чтобы самостоятельно разбирать детали машины необходимо знать для чего они предназначены. Так, генератор — это конструкция, которая предназначена для того, чтобы происходило обеспечение электричеством всех деталей, путём преобразования механической энергии в ток. То есть, происходит заряжение АКБ во время работы мотора.

Краткая информация:

• генератор размещается в передней части двигателя;
• с помощью коленчатого вала происходит начало работы.

На сегодняшний день существует два вида устройств: компактный и традиционный. Между ними есть существенные отличия, например, различная компоновка вентилятора, вид корпуса и прочее. Но основные детали остаются неизменными. Поэтому, если владелец автомобиля хотя бы раз самостоятельно разобрался в деталях, то при разборе устройств, другого типа сможет легко работать. Составляющие детали — ротор, щёточный узел, статор, выпрямительный блок.

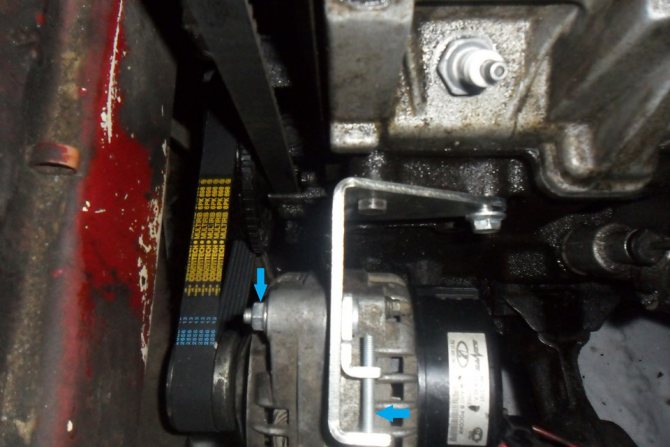

Крепление генератора на ваз 2112

Ваз 2112, крепление генератора не должно вызвать сложности, так как практически во всех марках отечественных автомобилей установка происходит аналогично. Но для того чтобы работа, выполненная своими руками, не вызывала недовольства необходимо помнить обо всех нюансах.

1. Перед тем как произвести крепление генератора, на ваз 21124, необходимо убедиться в том, что клемма аккумулятора с минусом была отключена. Это один из важных пунктов в работе, так как в обратном случае может произойти замыкание.
2. Далее, необходимо правильно расположить генератор, при этом постоянно удерживая его. С помощью ключа №13 закрутить болты, так как показано на фото ниже.
3. Установить натяжную планку.
4. Воспользовавшись специальным накидным ключом №10 закрутить регулировочный болт в верхнем кронштейне.
5. Правильно натянуть ремень генератора, чтобы в дальнейшем не было поломок.
6. С помощью ключа №10 прикрутить гайку, предназначенную для крепления проводов, к приводу генератора с плюсовой полярностью. Таким образом, устанавливаются оба провода.
7. Присоединить провод возбуждения устройства.
8. Установить брызговик двигателя.
9. Включить клемму с отрицательной полярностью для возобновления работы. После полной установки лучше проверить ремень привода генератора, нужно урегулировать натяжение.

Процессу крепления предшествует снятие устройства, определение поломки, последующий ремонт. Для того чтобы снять конструкцию нужно произвести действия в обратном порядке.

Работа машины не может быть продолжена, если существуют проблемы в работе генератора. Необходимо проверять устройство после пробега в 15000 км. Диагностика определяет состояние и при каких-либо неисправностях, необходимо срочно исправить ситуацию не откладывая на потом.Ремонт всегда включает в себя разбор детали. Для этого используются ключи № 10, 13. Чаще всего, причина определяется на этапе демонстрации главного болта выпрямительного блока. Если же, поломку определить не удалось нужно продолжить разбор до конца.

Возможные отрицательные последствия

Существует ряд последствий, которые могут возникнуть при установке генератора в нижнем кронштейне. Например, из-за втулки вся конструкция тяжело входит, натяжение ремня осуществляется только после того, как был закручен специальный натяжной болт с использованием ключа №10. Гайки (№13) должны быть затянуты после проверки ремня, причём его натяжка должна происходить и во время закручивания гаек, находящихся сверху.

В том случае, если конструкция была затянута намного сильнее положенного, произойдёт быстрый износ деталей, (таких как ремень, шкив, подшипники), а, следовательно, и скорая поломка. А слабое натяжение приведёт к порче запчастей, своеобразному свисту во время работы, к невозможности зарядить аккумулятор и впоследствии, к её замене.

Правильное регулирование ремня

Чтобы генератор служил долгое время необходимо определить положение ремня.

1. Деталь должна чуть прогибаться — приблизительно 10 мм, в процессе усилия 10 кгс между устройством и шкивами коленчатого вала. Если цифра отличается, то лучше сразу произвести регулировку. В первую очередь нужно произвести ослабление гаек верхнего, а также нижнего генератора.
2. Затем определить всю конструкцию к блоку цилиндров, поворачивая, с права на лево (для того, чтобы произошло ощутимое освобождение ремня). Следовательно, для того чтобы затянуть, нужно проделать шаги в обратном направлении — отвести устройство от цилиндра, повернуть болт в направлении слева на право, то есть по часовой стрелке.
3. С помощью ключа повернуть коленчатый вал в количестве двух раз по часовой стрелке, используя болт крепления шкива.
4. Далее, нужно вновь сделать проверку крепления. Если результат будет плохим лучше сразу повторить действия.
5. Натянуть две оставшиеся гайки.

Есть также и второй вариант проверки.Производить работы удобнее и лучше внизу машины, но для этого нужно снять правое переднее колесо. При замене, снятии ремня ослабляют натяжку гаек в нижней, верхней части. Болт, предназначенный для регулировки выворачивают на предельную величину, генератор пододвигают к блоку цилиндров и снимают ремень. После осмотра действующего ремня можно приступать к установке нового. Изначально лучше надеть его шкив коленчатого вала, а потом – самого генератора.

Установка генератора с последующей регулировкой

Занимаясь установкой генератора на ВАЗ 2109 (не важно инжектор или карбюратор) и другие модели, обязательно проверяют, подходят ли купленные фиксаторы, болты и гайки к установочным местам. Также нельзя забывать о том, что монтажные отверстия на электрогенераторах старого образца отличаются от новых. Поэтому при установке современного автогенератора на переднеприводные модели первых поколений (08, 09, 99) следует приобретать соответствующий крепеж.

Установочное крепление генератора нельзя брать с Гранты или Приоры. Калиногенератор можно взять новый и никаких дополнительных переделок не потребуется, а вот монтажные пластины обязательно берут типа 21082. Кроме этого, потребуется докупить шкив 2110 и натяжитель типа 21082.

Процесс установки идентичен процессу снятия. Если стандартные планки износились, то их меняют на новые, для этого потребуется выкрутить несколько болтов и установить новые планки.

При установке электрогенератора начинают с нижней крепящей пластины, закручивают (но не до конца) фиксирующий болт (не забывают поставить втулку), накидывают ремень на шкив и переходят наверх. Чтобы зафиксировать автогенератор, устанавливают верхнее крепление, но не закручивают его до конца. Затем вставляют натяжную планку. После закручивают натяжной болт, проверяя натяжение ремня.

Ремень не должен прогибаться больше чем на 1-1,5 см при нажатии на него с усилием в 10 кгс. Соблюсти данные показатели в гаражных условиях достаточно сложно, поэтому ориентироваться стоит на зазор между рамкой и натяжным болтом в 15–20 мм. Между натяжной рамкой и винтом (со стороны резьбы) должен быть небольшой зазор (в 15–20 мм). Затем проворачивают ключом коленвал двигателя на два оборота и следят за положением ремня и его натяжением.

Если после контрольного проворота двигателя ключом зазор изменился, то следует подтянуть болты, фиксирующие электрогенератор. Как только после контрольного проворота коленвала ключом, зазор остается прежним, а ремень слегка прогибается при нажатии на него — окончательно закручивают болты верхнего и нижнего креплений, выполняют контрольный проворот коленвала на два оборота, подключают провода к электрогенератору и запускают мотор.

Если при запуске двигателя ремень не издает паразитных шумов и не свистит, а уровень зарядки соответствует норме, то процедура установки выполнена правильно. Если же появляется свист, то, скорее всего, ремень перетянут и его следует ослабить.

Видео о подтяжке и настройке ремня:

Установка генератора от 2110 на 2109/08/99 – видео:

Особенности обслуживания

Необходимость ремонта генераторного устройства на ВАЗ 2112 16 клапанов возникает нечасто, но для того, чтобы узел не пришлось ремонтировать, его нужно правильно обслуживать. В целом данный агрегат имеет довольно высокий запас надежности.

Какие особенности обслуживания необходимо соблюдать, чтобы не допустить ремонта:

1. Необходимо помнить, что наружные поверхности агрегата всегда должны быть чистыми.
2. При проведении обслуживания также нужно проверить качество крепления узла — он должен быть надежно зафиксирован в месте монтажа.
3. Не лишним будет проверить работоспособность регулятора напряжения, для этого используется мультиметр.
4. То же самое касается и диагностики ремня. Как сказано выше, в первую очередь нужно проверить его натяжку — ремень не должен быть сильно натянут, но также не допускается его ослабление. Кроме того, диагностика состояния ремешка должна осуществляться каждые 10 тысяч км пробега — на нем не должно быть следов повреждений, трещин, также ремень не должен слоиться.
5. Еще одним моментом в обслуживании является проверка состояния подшипников. Для диагностики нужно демонтировать ремешок, а ротор узла нужно вращать рукой. Если в ходе вращения вы почувствовали зазор или даже незначительное заедание, то подшипниковые устройства нужно менять. То же самое касается и появления нехарактерных для их нормальной работы звуков.

Фотогалерея «Основные неисправности устройства»

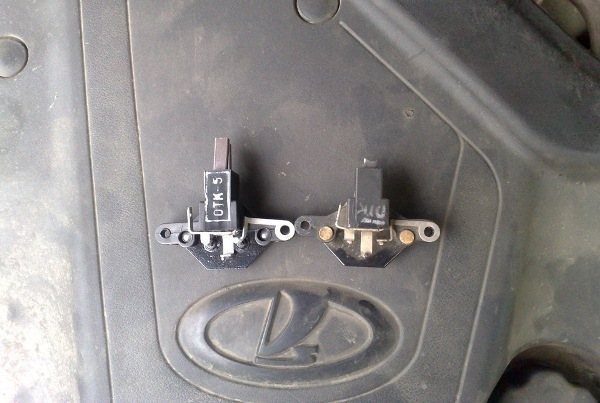

1. Новые и изношенные щетки

2. Подшипники с застывшей смазкой

3. Изношенный ремень

Как снять генератор ваз 2110

Генератор вырабатывает электроэнергию, используя механическую энергию автомобильного двигателя. Выполняет роль миниатюрной электростанции, обеспечивающей питание постоянно растущего числа потребителей.

Автопроизводители стремятся повысить комфортность использования автомобиля, устанавливают дополнительные приборы, органы управления, контроля.

Статья посвящена вопросам:

• как снять генератор ваз 2110,
• как заменить,
• как сменить диодный мост ваз 2110 без снятия генератора.

Устройство, принцип работы генератора ваз 2110

Изначально автомашины комплектовались генераторным оборудованием постоянного тока. Растущее энергопотребление заставило отказаться от генераторных приборов малой мощности, применить более сильные устройства переменного тока. Используется метод вырабатывания энергии, построенный на наведении электромагнитного поля на статических обмотках вращающимся электромагнитом.

Устройство генератора ваз 2110: 1 — кожух; 2 — вывод «В+» для подключения потребителей; 3 — помехоподавляющий конденсатор 2,2 мкФ; 4 — общий вывод дополнительных диодов (присоединяется к выводу «D+» регулятора напряжения); 5 — держатель положительных диодов выпрямительного блока; 6 — держатель отрицательных диодов выпрямительного блока; 7 — выводы обмотки статора; 8 — регулятор напряжения; 9 — щеткодержатель; 10 — задняя крышка; 11 — передняя крышка; 12 — сердечник статора; 13 — обмотка статора; 14 — дистанционное кольцо; 15 — шайба; 16 — конусная шайба; 17 — шкив; 18 — гайка; 19 — вал ротора; 20 — передний подшипник вала ротора; 21 — клювообразные полюсные наконечники ротора; 22 — обмотка ротора; 23 — втулка; 24 — стяжной винт; 25 — задний подшипник ротора; 26 — втулка подшипника; 27 — контактные кольца; 28 — отрицательный диод; 29 — положительный диод; 30 — дополнительный диод; 31 — вывод «D» (общий вывод дополнительных диодов)

Ротор, на который графитовыми щетками подается постоянное напряжение возбуждения, вращается внутри металлического корпуса, оснащенного последовательно соединенными катушками. Электромагнитное поле, создаваемое вращающимся замкнутым контуром, вырабатывает наведенный электрический ток в неподвижных обмотках. Трехфазный выпрямительный мост дает возможность получить постоянное напряжение.

Расположение, демонтаж генератора ваз 2110

Узел находится под капотом справа внизу, по уровню ниже правой фары, напротив пассажирского сидения. Работы по демонтажу не вызывают особых трудностей. Устройство посажено глубоко в моторном отсеке. Извлекать удобнее вниз.

Расположение генератора ваз 2110

Возможны два варианта:

• работать, установив автомобиль на смотровую яму,
• воспользоваться домкратом.

Третий вариант – неисправность застала в дороге. Запасной генератор имеется, поднять авто нечем. Ремонт выполняется долго, на ощупь, вслепую.

Снятие генератора ВАЗ 2110

1. Установить автомобиль на ручной тормоз.
2. Поднять переднюю правую сторону домкратом.
3. Ослабить крепление, снять минусовую клемму аккумуляторной батареи.
4. Стянуть резиновый защитный колпачок, открутить ключом М10, снять гайку, гровер шайбу с клеммы В+. Подойдет рожковый ключ. Вороток с трещоткой, головкой ускорят, упростят процесс.- Отсоединить провод с разъемом.
5. Выкрутить, вытащить регулировочный болт натяжения ремня генератора.
6. Уменьшить натяжение ремня, придвинуть генератор ближе к двигателю.
7. Отвернуть гайки верхнего, нижнего крепежных болтов. Вынуть втулку.
8. Выбить нижний болт, удалить верхний с планкой.
9. Придерживая одной рукой генератор, другой сбросить ремень со шкива, освободить, вынуть прибор.
10. Исправное устройство устанавливается в обратном порядке. Проверить надежность контактов, избегая искрения.
11. Отрегулировать натяжение ремня: свист свидетельствует о слабом, гул подшипника генератора – о чрезмерном натяжении.

Кронштейн

Чаще всего причина плохой работы автомобилей кроется не в самой конструкции, а в его кронштейне. Кронштейн крепления генератора ваз 2112 является непрочным, так как изготавливается не из металла. При неверной установке деталей происходит скос крепления всех близлежащих устройств, что, в свою очередь, даёт трещину на кронштейне.

Многие автовладельцы жалуются на то, что автозапчасти приходится менять каждые три месяца. Так, например, из всех машин, ломается крепление генератора ваз 21124 чаще всего. В этом случае, лучше посоветоваться со специалистами и при возможности сделать кронштейн из металла самостоятельно или заказать у мастера.

Необходимо помнить – поломка кронштейна является своего рода индикатором, указывающим на существование перекоса, неправильной установки генератора, чрезмерного натяжения или ослабления ремня. Только после того, как будет выявлена и устранена причина, детали будут служить долгое время.

Вышеописанная инструкция позволяет понять структуру и этапы установки деталей. Но чтобы лучше понять последовательность действий нужно ознакомиться с информацией, предоставленной в приложенном видео.Исходя из того, что работы должны выполняться самостоятельно, то и её цена будет низкой.

При последовательных действиях, снятие и установка позволят новичкам лучше понять внутреннее устройство машины. Главным девизом в такой работе является внимательность, так как при неправильном креплении или небольшом скосе, отклонении, в дальнейшем может произойти поломка многих запчастей, что приведёт к затратам.

Мысль подмены генератора на классике древняя, как история самого авто, потому, что все кто ставит на собственную машинку наворотов больше, чем слабую китайскую магнитолу, родного 42А-го Г-221 всем, уже никак не хватает.

Правда даже тех, кто пренебрегает заморочками с установкой более мощного генератора, раздражает слабый свет ближнего света на ХХ и плохой заряд аккума. Как-то раз знакомый, подогнал мне на шару, 55А-ный генератор и возникла идея о том, чтобы рассказать Вам, как его установить в нашу классику. Облазив просторы интернета, чтобы найти хоть что-то о его установке и подключении, на автомобиль, путного я ничего не нашёл, куча комментариев типа «Воткнул и забыл» или же долгие обсуждения электриков профессионалов, но говорили они на таком языке, что простому русскому человеку, это как китайская песня, ничего не понятно…))

В связи с этим, было решено написать для простых людей, понятной статьи, дабы помочь саморучно, без каких- либо заморочек и особых навыков работы с электрикой, но с руками, проделать эту нехитрую процедуру по замене генератора. Ну что, начнем: Альтернатив у штатного генератора немало, так как генератор при подобающих навыках, средствах и хотении разрешено поставить хоть какой. Я осматриваю в предоставленной статье лишь «экономные» ВАЗовские генераторы от остальных моделей, так как: а) Они более дешевы. б) Они более распространены, поэтому у Вас не появится заморочек с их подменой, розыском комплектующих для их починки и поисками их самих. в) Их легче сменить- вам не нужно находить либо изготавливать всякие специальные крепления и глобально менять электрику.

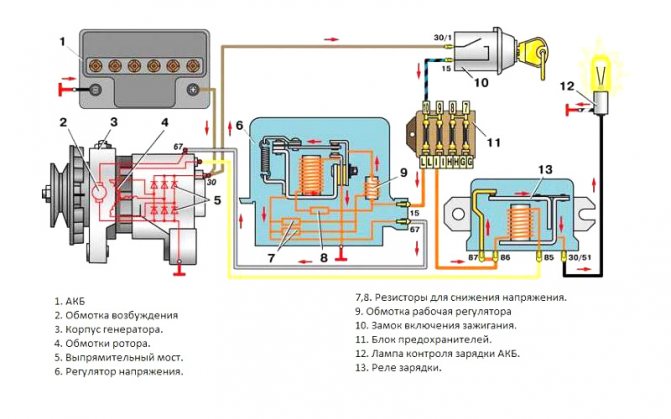

С чертами ВАЗовских генераторов, Вы сможете ознакомиться из приведенных дальше диаграмм: 42А:

В теории видно, что даже, более мощный 47А-ный генератор Г222 от рода ВАЗ-2105 уже существенно лучше штатного. Хотя, на практике,честно говоря, особого различия между ними не чувствуется. По креплению и включению, он вполне подходит 42А- му Г-221. 55А- го генератора будет более чем достаточно человеку, который использует в основном штатное электрооборудование автомобиля. Это не 80А- ный генератор, потому, если вы предпочитаете применять немало доп оснащения, я-бы никак не рекомендовал Вам его для установки и направить интерес на более новые модели. Хотя, если у Вас он используется, сугубо «Магнитофон плюс противотуманки», его полностью достаточно. По креплению 55А генератор от ВАЗ-2108 ничем не различается от штатного г-221, так что тут заморочек у Вас появиться никак не должно- снимаете старенький 42-ой и ставите свежий, главное не забудьте перед этим делом сбросить клемму с аккума и натянуть ремень после установки.

Трудности начинаются с включением- как можно заметить из рисунка, к штатному генератору идут 4 провода- 2 на шпильку и 2 вставляются раздельно, а на 55А провод вставляется уже один. Это разъясняется уже интегрированным в генератор релюшкой напряжения, так называемой шоколадкой. Потому, темный проводок от реле (В) нужно изолировать, они нам больше не понадобятся. Два провода со шпильки А нужно прикрутить к шпильке 1,и сохранившийся желтоватый проводок Б подключить к штекеру 2.

При снятии генератора 37.3701 с автомобиля ваз 2108, ваз 2109, ваз 21099 проделайте следующее: 1. Отсоедините провод от клеммы «-» аккумуляторной батареи. 2. Снимите защиту двигателя (см. в разд. 4 «Двигатель» — «Снятие и установка двигателя»).

ПРИМЕЧАНИЕ Генератор с автомобиля ваз 2108, ваз 2109, ваз 21099 надо снимать вместе с кронштейном, так как вынуть болт крепления генератора к кронштейну мешает лонжерон кузова.

3. Отсоедините разъем с проводом от вывода генератора.

4. Сдвиньте резиновый чехол, отверните гайку и отсоедините провода от вывода «30» генератора.

5. Ослабьте регулировочную гайку и нижнюю гайку крепления генератора.

6. Переместите генератор к двигателю и снимите ремень генератора.

7. Отверните болт крепления регулировочной планки генератора.

8. Снизу моторного отсека отверните два болта крепления кронштейна, придерживая генератор.

9. Снимите вниз генератор с автомобиля ваз 2108, ваз 2109, ваз 21099.

10. Установите генератор на автомобиль ваз 2108, ваз 2109, ваз 21099 в обратном порядке. ПРЕДУПРЕЖДЕНИЕ При креплении кронштейна генератора более длинный болт устанавливается ближе к приводу генератора!

11. После установки отрегулируйте натяжение ремня (см. «Замена и регулировка натяжения ремня привода генератора 37.3701»).

В автомобиле ВАЗ 2112 генератор предназначен для питания электрооборудования при заведенном двигателе. Если этот узел выходит из строя, полноценная эксплуатация авто будет невозможной, поэтому водитель во время езды может столкнуться с определенными трудностями. Подробнее о принципе работы, а также замене некоторых элементов этого узла вы сможете прочитать ниже.

[ Скрыть ]

Замена деталей генератора ваз 2110

Случаются ситуации выхода из строя электронных компонентов генераторной установки ваз 2110. Замена может быть произведена без полного демонтажа генератора, прямо на автомашине. Регулятор напряжения, диодный выпрямитель располагаются под задней крышкой генератора. На ремонтном столе производить подобный ремонт значительно удобнее.

В полевых условиях необходимо:

• обесточить генератор (отключить отрицательный аккумуляторный провод, провода с обратной стороны прибора);
• снять пластиковую крышку тыльной стороны устройства, получив доступ к электронике;
• открутить, убрать реле – регулятор,
• обратить внимание, запомнить расположение крепежных элементов (винты, шайбы изоляционные, металлические), заворачивать, строго соблюдая порядок размещения, исключая короткое замыкание,
• заменить обойму с диодами, собрать обратно, затянуть контакты.

Замена генератора: снятие и установка

Зачастую немало автовладельцев ВАЗ 2110-2112 при первой же неисправности генератора слишком сильно спешат и предпочитают заменить его на новый, вместо того, чтобы просто напросто выяснить причину поломки и устранить ее. В данном случае мы не будем рассматривать ремонт данного устройства, а лишь посмотрим на порядок действий, который необходимо выполнить для снятия и установки агрегата.

Итак, чтобы его демонтировать без проблем, нам понадобится такой инструмент, как:

1. Головки торцевые на 10 и 13
2. Трещоточные рукоятки или воротки

Как снять и заменить генератор — пошаговая инструкция

Владельцы русского автопрома часто сталкиваются с проблемой в работе генератора. И что уж говорить о старых машинах, когда на новых машинах он частенько выходит из строя. Так вот, в этой статье мы с вами рассмотрим как снять генератор на автомобилях ВАЗ 2110-2112.

Работу лучше выполнять на смотровой яме.

Первое что нужно сделать – отключить минусовую клемму аккумулятора, чтобы ничего не замкнуть

Далее необходимо снять брызговик двигателя (о том как его снять читаем здесь)

Отсоединяем провод возбуждения генератора, как показано на рисунке

Берем ключ на 10 и откручиваем гайку крепления проводов к плюсовому приводу генератора и снимаем оба провода

После этого нужно снять ремень генератора (читаем здесь, как снять ремень генератора)

Далее берем накидной ключ на 10 и откручиваем регулировочный болт генератора, после чего вынимаем его из верхнего кронштейна.

Снимаем натяжную планку

Берем ключ на 13 и откручиваем гайку нижнего крепления генератора и вынимаем болт (как показано на рисунках), придерживая генератор

После этого можно снимать сам генератор

Установку и замену генератора осуществлять в обратной последовательности.
