Особенности проверки

Нужно знать, как проверить работу генератора на автомобиле правильно, иначе можно столкнуться с тем, что исправная деталь будет полностью выведена из строя. Соблюдая всего несколько простых правил, можно избежать непредвиденной поломки.

1. Проверка должна осуществляться при помощи мультиметра.
2. При диагностике состояния вентилей ток должен иметь напряжение не выше 12 В.
3. При необходимости замены проводки нужно подобрать провода идентичного сечения с исходными.
4. Прежде, чем приступить к проверке генератора, нужно убедиться в правильности подключения всех креплений и в качестве натяжения ремня (читайте подробнее о натяжном ролике ремня генератора). При необходимости соединения доводятся до работоспособного состояния, а ремень подтягивается либо ослабляется.

Главным условием, при котором возможна проверка генератора в домашних условиях, является сохранение его работоспособного состояния. Если прибор находится в разобранном состоянии либо получил повреждения, которые мешают ему функционировать, то диагностика не позволит выяснить пригодность аппарата для дальнейшей работы.

Возможно, вас также заинтересует статья нашего специалиста, посвящённая тому, как снять генератор на ВАЗ-2114.

Существует список действий, которые категорически нельзя выполнять при проверке:

проверка работоспособности не должна выполняться при помощи короткого замыкания или другими словами «на искру»; соединять клеммы разных конфигураций между собой, а также подключать клемму 30 или В+ к массе; диагностика и работа генератора не должна начинаться без подключения потребителей

Особенно важно соблюдать этот пункт при отсоединённой аккумуляторной батарее;

Как проверить генератор на работоспособность в домашних условиях

Существует два основных метода проверки. Один из них, хоть и очень старый, но достоверно позволяет понять работоспособность прибора. Второй работает более тонко и способен реагировать на мелкие недостатки системы. При помощи второго метода можно выявить малейшие отклонения в работе каждого элемента.

Как проверить генератор на машине, не снимая и не имея нужного инструмента

Существует древний способ выявления неисправности генератора. Он очень прост, но результат может состоять только из двух пунктов:

• работает исправно;
• есть сбои в работе.

Так как проверить генератор автомобиля в домашних условиях этим способом может каждый желающий, то его популярность вполне оправдана. Необходимо запустить мотор и включить ближний свет. С рабочего движка нужно снять минусовую клемму. Если фары горят ровно, а такт двигателя не сбился, то генератор работает исправно. При неуверенной работе ДВС или изменении яркости фар необходимо выполнить более глубокую диагностику, так как аппарат находится в неисправном состоянии.

Как проверить генератор мультиметром

Измерение спецприбором позволит выявить даже небольшой сбой. Существует ряд показателей, которые считаются оптимальными для всех видов машин. Аккумулятор без нагрузки имеет напряжение в пределах 12,5 — 12,7 В. Так как при запуске мотора на аккумулятор накладывается нагрузка, то нормальными показателями являются 13,8 — 14,8 В. После получения максимальной нагрузки показатель напряжения должен снизиться до отметки 13,8. Если этого не произошло или напряжение опустилось ещё ниже, то потребуется проверка генератора.

Так как прозвонить генератор правильно могут не все автолюбители, то при выявлении неисправности, но при отсутствии возможности провести диагностику самостоятельно, лучше обратиться в сервисный центр. Опытные мастера смогут подсказать причины возникновения поломки и объяснят, почему не получилось выполнить исследование самостоятельно.

Переборка генератора ВАЗ 8,9,10,11,12,13,14,15 приора, газель волга , соболь

ЗАМЕНА ЩЁТОК ГЕНЕРАТОРА. РЕЛЕ РЕГУЛЯТОРА НАПРЯЖЕНИЯ ГЕНЕРАТОРА. ВАЗ, ЛАДА.

https://youtube.com/watch?v=KwaJcMSPzBA

Проверка

Случается так, что генератор начинает «барахлить» раньше положенного срока, не заряжается должным образом аккумулятор. Собственно, он и служит для того, чтобы обеспечивать работу источника электроэнергии для питания всех авто — аккумулятора.

Советуем опираться не только на нашу инструкцию, и на видео уроки, которые позволят даже без большого опыта выполнить ремонт и замену своими собственными руками.

Поиск поломки

Первым делом определите, действительно ли источником проблем выступает ваш генератор. Для проверки нужно провести ряд последовательных мероприятий.

1. Заведите мотор и дайте ему прогреться до рабочей температуры.
2. Увеличьте обороты коленчатого вала примерно до 3 тысяч оборотов в минуту.
3. Включите все фары, активируйте дальний свет, запустите в работу печку, аварийку, подогрев стекла, щетки стеклоочистителя. То есть следует включить максимально всех потребители электроэнергии.
4. Замерьте напряжение на аккумуляторе.
5. Если прибор показывает менее 13В, тогда в обмотках генератора с высокой долей вероятности произошло замыкание или обрыв.
6. Другой вариант — это поломка регулятора напряжения, окисление контактов кольца обмотки возбуждения.

Проверяем зарядку на АКБ от генератора.

Проверить наличие обрывов и состояния прочих элементов генератора можно только путем его демонтажа. Но если у вас нет никакого опыта в разборке генератора, тогда пытаться лезть туда своими руками не стоит. Замените узел в сборе полностью или доверьте ремонт профессионалам.

Ваз плохой заряд АКБ, замена регул. напряжения на генераторе

Как разобрать генератор

Для начала сделайте две метки на крышках из металла. Это поможет вам потом собрать агрегат без проблем.

1. Отожмите металлические защелки и снимите пластиковую крышку.
2. Крестообразной отверткой открутите винты крепежа регулятора напряжения.
3. Открутите гайку М10. Затем отверткой удалите винт и извлеките конденсатор.
4. Для снятия шкива, зажмите корпус генератора в тисках. На гайку наденьте головку на 21, а через отверстие в головке накиньте на нее шестигранник на 8. Только после того как вы открутите гайку, можно будет снять шайбу и шкив.
5. Уберите четыре крепежных винта, чтобы разобрать генератор на две части.
6. Из задней части корпуса выкрутите винты крепления провода статора и диодного моста.
7. Удалите диодный мост и обмотку автогенератора.
8. Ротор выдавите из крышки пальцами вместе с подшипником.
9. Аккуратно снимите втулку подшипника.
10. Возьмите съемник и удалите подшипник.

Разборка самого автогенератора гораздо сложнее, чем снятие всего узла с автомобиля. Для выполнения ремонта, вам нужно будет провести диагностику составных частей этого агрегата

Прежде всего обратите внимание на щетки, их нужно менять если из держателя этот элемент показывается не более чем на 5 миллиметров. Если подшипники вращаются туго, то дефектным элементом являются именно они (при работе может быть слышен гул)

Пробой обмотки стартера и ротора можно проверить омметром, этим же прибором определяется работоспособность конденсатора. Если на контактных кольцах появились зазубрины, царапины или задиры, то их нужно аккуратно отшлифовать до блеска мелкой наждачной бумагой.

Признаки неисправности генератора

Генератор на ВАЗ 2110 имеет средний ресурс около 80-100 тыс. км, после чего возможны сбои в его работе. Причин поломок может быть много: подшипники генератора, щетки, обмотка и т.д.

В результате неисправностей на бортовую сеть подается слабый ток. В этом случае важно обращать внимание на следующие признаки:

• на приборной панели появляется значок аккумулятора (указывает на то, что батарея не заряжается);
• при включении света фары горят неярко или свет пульсирует (нестабильное напряжение);
• включение дополнительного оборудования приводит к тому, что подсветка приборной панели тускнеет;
• нагрузка на бортовую сеть приводит к тому, что вентилятор печки работает слабо и т.д.

В конечном итоге, отсутствие искры на свечах зажигания приведет к тому, что двигатель заглохнет. В подобной ситуации необходимо снимать генератор, так как можно после демонтажа устройства разобрать генератор, выполнить его проверку, ремонт (например, заменить щетки) или осуществить полную замену на новое или исправное устройство.

Как заменить щетки генератора на ВАЗ 2110-ВАЗ 2112?

Примечание! Щётки можно заменить двумя способами, какой выберите именно вы, решать только вам, первый способ заключается в снятии генератора с автомобиля и в замене щёток (Удобно, но времени больше занимает), второй способ заключается просто в отсоединении клеммы минус с АКБ (Как скинуть клемму, читайте в пункте 1 статьи: «Замена аккумулятора на автомобиле ») и в проделывании всей работы на установленном генераторе на автомобиле (Не очень удобно но и не сложно будет щётки снять, если всё будете делать правильно, то сэкономите чуточку времени, если же инструментов коротких и подходящих для этого не будет, то даже и преступать к такой работе не имеет смысла, лучше всё на снятом генераторе делайте, а о том как снять генератор, читайте в статье: «Замена генератора в автомобиле »)!

1. Чтобы поменять щётки, сперва отожмите три защёлки на генераторе по бокам, которые крепят к нему крышку и после чего эту крышку от генератора отсоедините (см. маленькое фото), теперь у вас появляется доступ к регулятору напряжения, у него есть два винта которые его крепят (Указаны синими стрелками), вы эти винты выкрутите и после этого потянув за регулятор, отсоедините и тем самым снимите его полностью с генератора.

Примечание! Когда вы сняли регулятор, вы можете его целиком со щётками поменять или же если у вас нет такой возможности (Не где не продаётся он или просто денег на регулятор нет), то можно найти щётки отдельно и заменить только их, они к регулятору по средством пайки крепятся (Вернее их провода припаяны к клеммам регулятора), поэтому в этом случае берите паяльник и отпаяйте провода идущие от щёток и после чего снимите их с регулятора и новые точно так же, по средством пайки на те же места установите, более подробно всё смотрите в ролике который размещён ниже, но только в нём звука нет, но в принципе и по видео всё прекрасно понятно!

2. Пару слов про проверку щёток скажем, как только вы регулятор вынете поглядите на сами щётки которые должны быть в нормальном состоянии и иметь длину не менее 5 мм (см. фото 1), если меньше они меньше, то либо меняйте их отдельно, либо же целиком весь регулятор заменяйте чтобы проблем уже точно никаких в будущем у вас не было с ним, так же проверить сам регулятор можно следующим образом, подсоедините контрольную лампу на 12 Вольт как показано на схеме 2 (То есть к щёткам) и подайте это же самое напряжение 12 Вольт (Аккумулятор подать может, то есть от него провода тоненькие какие ни будь проведите) «+» на клемму, а «-» на массу, при этом лампа должна будет загореться и тоже самое проделайте но только подайте ток уже не на 12 В, а на 15-16 В и если лампа погаснет, то всё с регулятором в порядке и он не нуждается в замене.

Дополнительный видео-ролик: Более подробно и наглядно увидеть процесс замены регулятора напряжения на новый, вы можете в ролике который размещён чуть ниже:

Что за гавеные детали у нас делает россия,в общем купил новый генератор и через две недели сгорели щетки по крайне мере мне на сто так сказали, пришлось снять генератор и идти сдавать его по гарантии, в итоге не приняли но хотя бы щетки новые за так поменяли, поставил опять заехал на сто и сказали все работает, до этого акумулятор садился меньше чем за неделю и я даже представить не мог, что всему виной новый генератор является!

Проверка регулятора

После этого необходимо провести проверку работы регулятора напряжения:

• Подключить лампочку контроля 12В к щеткам.
• Проводами подключить + на клемму, — на массу щеткодержателя напряжением 12В, лампочка горит.
• С помощью реостата напряжения увеличить — до 16 В, лампочка продолжает гореть.

Значит, щеткодержатель вместе с регулятором напряжения вышли из строя. Они подлежат замене. Перед установкой нового щеткодержателя проверить выступы щеток, они должны быть на расстоянии более 5 мм от корпуса щеткодержателя. Сразу производится проверка конденсатора(см.Меняем конденсатор (генератор ваз 2110)).

Примечание: но чтобы не тратить время на последующее проведение ремонтных работ лучше поставить сразу новый конденсатор.

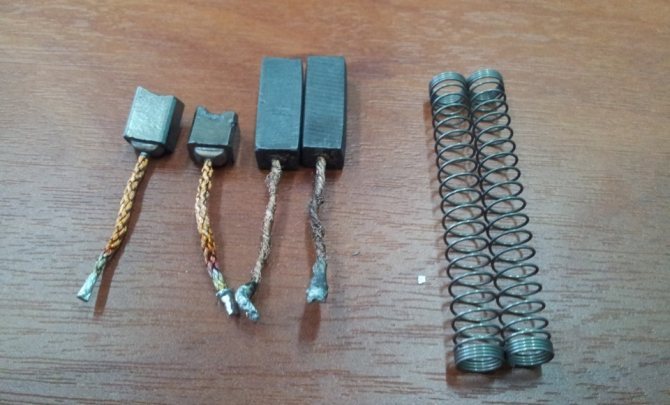

Щетки генератора, размеры щеток генератора согласно нормам

Конструкторами был выработан нужный ресурс данной детали. В данный момент, он составляет примерно пятьдесят тысяч километров. Некоторые сравнивают такое расстояние с четырьмя годами эксплуатации транспортного средства.

Кроме того, существуют определенные нормы, регламентирующие допустимый размер данных щеток при эксплуатации. Щетки генератора склонны к стиранию, потому как в процессе эксплуатации имеют с коллектором постоянное трение и уменьшаются в размерах. Чтобы они постоянно соприкасались, предусмотрены пружины, обеспечивающие их плотное соприкасание, даже если они стерлись. Однако, со временем их длина ограничивается, а пружины уже не могут обеспечивать плотность соприкосновения.

Чтобы диагностировать, нужно ли производить замену щетки, следует визуально оценить ее длину. Как правило, нормой считается, когда щетка выступает из гнезда на пять миллиметров и более. Если данный параметр занижен, щетку нужно заменить.

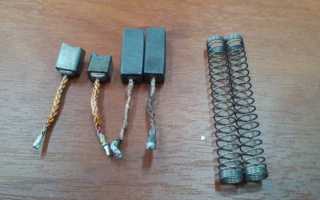

Замена щёток генератора ВАЗ-2110: как сделать, не снимая генератор

Генератор в конструкции автомобиля отвечает за подачу напряжения на все компоненты бортовой сети. Он представляет собой достаточно надежный узел, однако время от времени необходимо проводить его техническое обслуживание, чтобы исключить возникновение серьезных поломок. Одним из этапов сервисных работ является замена щеток.

Эти элементы статора, выполняемые из прочного графита, обеспечивают подачу тока на вращающийся ротор автомобильного генератора. Постоянное трение постепенно приводит к износу щеток. Выявить его несложно – вы обязательно заметите появление проблем в системе электроснабжения автомобиля.

Демонтаж генератора с ремнём вспомогательных агрегатов

Будем говорить о снятии генератора с «длинным» ремнём. Сделайте всё так же, как на шаге 1 (см. выше). Затем ослабьте верхний винт на корпусе генератора.

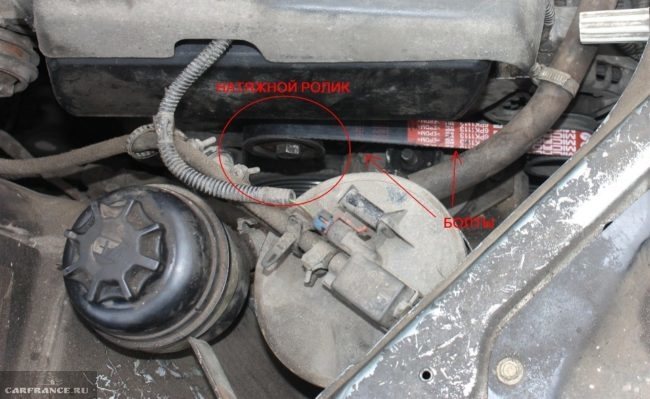

Где находится натяжной ролик

Подвиньте генератор к двигателю. Ослабьте натяжение ремня, выкрутив на 1-2 витка винт на ролике (см. фото).

Перед тем, как откручивать винт, запомните, в каком положении находился ролик. Поможет «плоский» настроечный ключ.

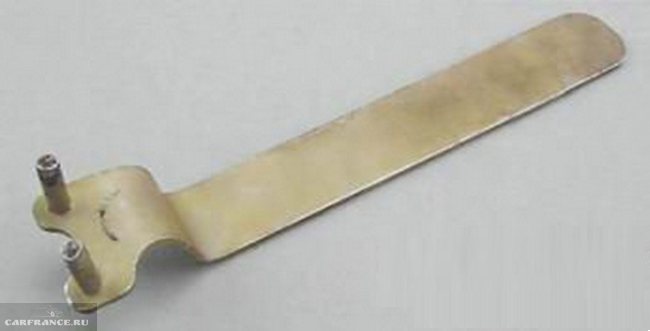

Специальный ключ для натяжных роликов

Ремень нужно снять со шкивов. Затем откручивают крепёж (два винта) и полностью снимают генератор.

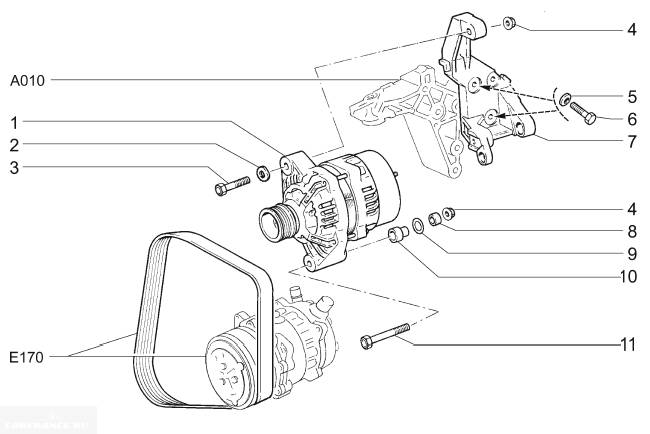

Все элементы крепления генератора

Гайки надо удерживать ключом «на 13».

Натяжной ролик при монтаже выставляют в прежнее положение. Если ремень не заменяется, такой вариант будет правильным.

Как снять щетки с генератора, находящегося на автомобиле

Если прежний владелец поставил в генератор блок щёток с реле регулятором, то вопрос как поменять щетки на генераторе без снятия его с автомобиля решается намного проще, чем замена отдельных щёток. При достаточном месте в подкапотном пространстве, возможна и замена отдельно щёток, не прибегая к снятию генератора.

Все работы с электрооборудованием автомобиля следует начинать с отключения аккумулятора.

1. Снимается регулятор напряжения;
2. Меряется выработка щёток;
3. Отпаиваются старые щётки;
4. Зачищаются контакты;
5. Припаиваются новые щётки;
6. Проверяется свободное движение щёток генератора;
7. Устанавливается на место регулятор;
8. Подключаем аккумулятор и заводим машину.

Замена щеток

Замена щеток генератора на ваз 2110

Для замены щеток генератора потребуется:

Снятие генератора

• Автомобиль поставить в гараж со смотровой ямой.
• Поставить под задние колеса противооткатные башмаки.
• Поднять капот.

Замена щеток генератора ваз 2110

• Отсоединить минусовой провод с клеммы аккумулятора.
• Домкратом поднять переднюю часть автомобиля, установить стандартные подпорные устройства.

• Открутить болты крепления защиты картера, снять ее.
• Ослабить гайки вверху и внизу мест креплений генератора.
• Открутить болт регулировки до максимальной возможности.
• Снять ремень генератора.
• Аккуратно снять клемму с выхода Д.

Замена щёток генератора на ваз 2110

• Удалить резиновый чехол защиты.
• Открутить гайку крепления электрического штекера.
• Произвести отсоединение штекера электрического провода с болта контактов – выход В. Открутить гайки вверху, внизу креплений генератора, снять их.

• Снять планку натяжения генератора.
• Снять втулку распора.
• Слегка придержать генератор.
• Вынуть болт крепления.
• Снять генератор(см.Ваз 2110 ремонт генератора: делаем все своими руками).

Разборка места установки щеток

• Кисточкой с грубым волосом очистить всю поверхность генератора.
• Продуть воздухом поверхность корпуса генератора от компрессора.

Замена щеток на генераторе ваз 2110

Замена щеток в генераторе ваз 2110

Работы по разборке генератора проводить на чистом столе или верстаке. Для этого застелите его чистой бумагой, тканью. Надо:

Поставить на него генератор, шкивом вниз. Аккуратно, применяя плоскую отвертку, отщелкнуть три пружинистых металлических держателя. Снять пластмассовую крышку с задней стороны корпуса. Открутить крестообразной отверткой винты креплений щеткодержателя. С предосторожностью вынуть его.

Замена щёток на генераторе ваз 2110

• Постараться не нанести повреждения щеткам.
• Снять с него клемму электропровода.
• Открутить гайку с болта контактов.
• Удалить пружинистую шайбу.
• Снять вторую шайбу.
• Отсоединить провод конденсатора с болта контактов.
• Открутить винт крепящий конденсатор, снять его.

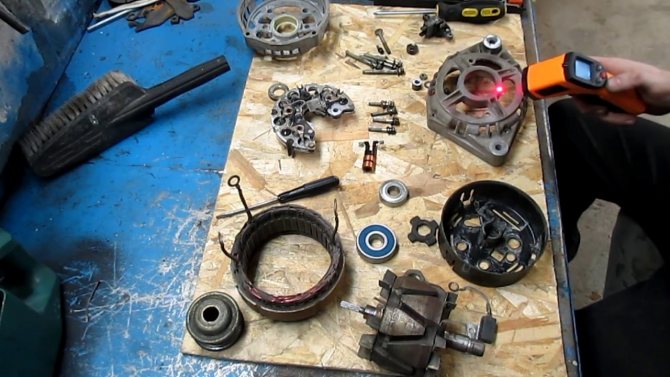

Сборка генератора

При сборке надо выбрать правильную позицию установки конденсатора, в противном случае не возможно будет установить щеткодержатель:

• Конденсатор прикручивается точно по определенному выступу в крышке генератора.
• Сборку проводить в обратном порядке.
• Необходимо проявить точность монтажа и порядок предшествовавший разборке.
• Собрать генератор.

Примечание: перед подсоединением электрических клемм необходимо очистить их мелкой наждачной бумагой от образовавшихся окислений. Окисления происходят от перепадов температур, образования влажности в окружающей среде.

• Установить его не место.
• Наживить гайки.
• Установить болт регулировки.
• Одеть ремень привода.
• Произвести регулировку натяжения ремня.

Примечание: эта работа выполняется в обязательном порядке.

Так как при слабом натяжении заметно ухудшается зарядка аккумулятора, это приводит к раннему выходу его из строя. Если ремень перетянут – это вызывает раннее разрушение подшипников генератора. По техническим параметрам прогиб ремня, при приложении усилий в 10 кгс, в средине должен прогнуться на 10-15 мм. Эта проверка проводится металлической линейкой, уголком длиною 30 см. Итак:

• Уголок положить на два шкива – коленчатого вала, генератора.
• Выбрать середину расстояния.
• Сделать усиленный нажим на торец линейки.
• Замерить возникший прогиб.
• Если он соответствует стандартам, значит, натяжка произведена правильно.

Ремонт генератора на ВАЗ 2110

Для выполнения ремонта генератор надо полностью разобрать.

При необходимости замены проводников генератора ВАЗ 2110 автовладелец должен подбирать только те кабели, которые соответствуют длине и сечению.

Регулировка ремня

Чтобы отрегулировать ремень, выполняются следующие действия:

1. Гаечным ключом ослабляется затяжка гаек нижнего и верхнего крепления генераторного устройства.
2. Для выполнения натяжки узел отодвигается от блока цилиндров ДВС, для этого регулировочный винт проворачивается по часовой стрелке. Чтобы ослабить ремешок, болт прокручивается в обратную сторону, только генераторное устройство подвигается к БЦ. Приблизительный люфт между поверхностью с резьбой для регулировочного болта и черной рамкой должен быть около 1,3-2 см.
3. С помощью ключа коленвал силового агрегата проворачивается за винт, который фиксирует шкив, на два оборота. Прокручивание выполняется по часовой стрелке. Затем выполняется повторная диагностика ремешка. При необходимости производится его регулировка.
4. По завершении работ гайки, фиксирующие узел, затягиваются.

Канал «В гараже у Сандро» подробно показал процесс регулировки натяжки приводного ремешка на генераторах «десяток».

Ремонт щеток и регулятора

Процедура ремонта щеточного узла выглядит так:

Используя строительную кисть, производится очистка наружной поверхности генераторного узла. При наличии компрессора выполняется продувка корпуса. В случае его отсутствия допускается использование пылесоса. Дальнейшие действия по разборке устройства выполняются на верстаке либо чистом столе

Генераторный узел устанавливается на рабочую поверхность валом вниз. Осторожно, используя отвертку с плоским наконечником, отсоединяются три пружинных металлических фиксатора. Производится снятие пластиковой крышки, расположенной сзади корпуса устройства. Используя отвертку с крестовым жалом лезвия, выкручиваются болты, фиксирующие держатель щеток

Аккуратно этот элемент демонтируется. При выполнении задачи надо быть осторожным, чтобы не повредить щеточный узел. От механизма отсоединяется центральная клемма электроцепи. Производится выкручивание гайки с винта контактных элементов. Удаляется пружинная деталь. Выполняется демонтаж второй шайбы. Отсоединяется проводник, подключенный к конденсаторному устройству, с контактных винтов. Затем выкручивается винт, который крепит деталь. Конденсаторный элемент демонтируется. Перед монтажом нового щеточного механизма надо произвести диагностику основных элементов устройства. Щетки должны располагаться в 0,5 см от корпуса самого держателя. При выполнении задачи рекомендуется сразу выполнить проверку конденсаторного устройства.

Для ремонта регуляторного прибора делается следующее:

1. Отсоединяются три пружинных элемента. Производится демонтаж защитной накладки, расположенной на диодном мосту.
2. Откручиваются два болта, которые фиксируют регуляторное устройство. Для выполнения задачи понадобится отвертка с крестовым наконечником.
3. От вывода регуляторного устройства отключается колодка с проводником. Деталь демонтируется и меняется на новую. Сборка производится в обратном порядке.

Канал MegaMeyhem рассказал о процедуре проведения ремонта и замены регуляторного устройства на генераторах отечественных «десяток».

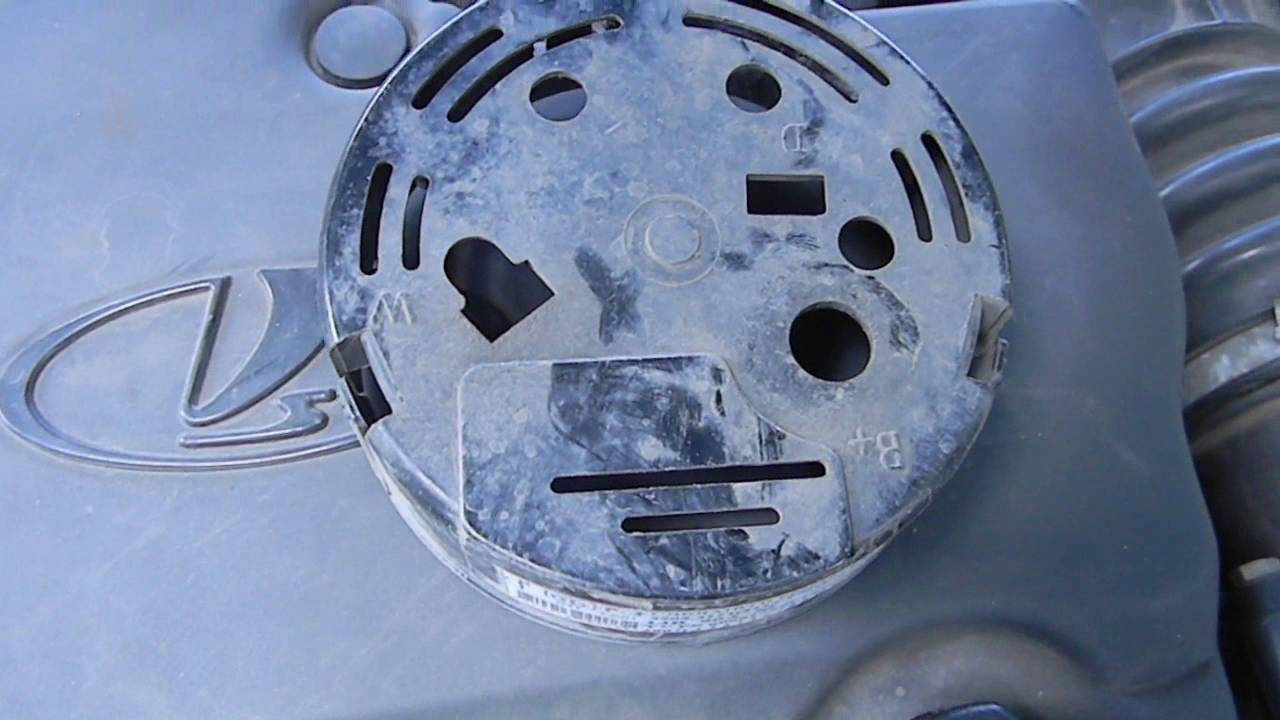

Замена регулятора напряжения ВАЗ 2110-2112

Как выполняется замена

Понадобится крестовая отвертка. На ваз 2112 замена щеток генератора производится в таком порядке:

• Отсоединяем провода клемм аккумуляторной батареи
• Затем отключаем колодку с проводком от вывода «D» электрогенератора и проводок от болта (вывода «В+»)
• Отжимаем три защелки, и снимаем пластмассовый защитный кожух
• Откручиваем отверткой два винта, крепящих щеткодержатель (на фото внизу на них указывают стрелки)

Отверткой выкручиваем винты, крепящие щеткодержатель

• Осторожно вынимаем щеткодержатель, чтобы сохранить в целости щетки, и отключаем от него колодку с проводками
• Затем снимаем гайку крепления с контактного болта
• Достаем пружинную шайбу
• Снимаем дистанционную шайбу, затем отсоединяем от контактного болта наконечник провода конденсатора
• Отворачиваем винт, крепящий конденсатор и снимите его

Снимаем конденсатор с электрогенератора

Вот и все, процесс снятия занял не много времени, цена ремонта, покупка нового блока копеечная, стоит ли переплачивать и обращаться на СТО.

Каким образом на ВАЗ-2110 с 8 и 16 клапанами снимается генератор

Генератор отвечает за поставку электричества к двигателю транспортного средства. На ВАЗ-2110 этот узел располагается перед двигателем, что облегчает к нему доступ. Снять агрегат и разобрать его не составит труда даже для неопытного автолюбителя. Разберемся с основными поломками, с которыми сталкиваются автомобилисты.

Принцип работы генератора

Этот агрегат состоит из нескольких деталей:

• корпус;
• ротор;
• статор;
• выпрямительный мост;
• реле-регулятор;
• шкив.

Благодаря генератору, крутящий момент от силовой установки превращается в электрическую энергию. Ротор в процессе вращения создает магнитный поток, который регулируется при помощи реле, а шкив осуществляет ременную передачу. Движение ротора происходит при помощи подшипников, при слаженной работе которых вал перемещается легко.

Еще одно назначение реле-регулятора – ограничение выходного напряжения в пределах от 13,6 до 14,7 В. Напряжение передается через коллекторные кольца на щетки, а выпрямительный мост отвечает за то, чтобы энергия передавалась в одном направлении.

Какие поломки часто встречаются

Чаще всего генератор на 8 и 16 клапанных ВАЗ-2110 выходит из строя в результате попадания влаги и грязи. Еще одной причиной является износ составных частей этого узла, а именно щеток. Чаще всего неисправность проявляют себя следующим образом:

• генератор не выдает электроэнергию;
• ток на выходе либо слишком высокого или низкого напряжения;
• во время работы двигателя раздаются посторонние звуки, чаще всего писк или визг.

Проверка работы генератора происходит при помощи специальных стендов или цифрового вольтметра. Если в области моторного отсека раздаются посторонние звуки, то в первую очередь необходимо проверить натяжение ремня ГРМ. Чаще всего причина именно в нем, но после проверки снимите ремень со шкива и запустите двигатель. Отсутствие шума является поводом проверить работоспособность автогенератора более тщательно.

Как правильно снять генератор на ВАЗ-2110

Если у вас силовой агрегат с 8 клапанами, то лучше всего вести работы сверху. В шестнадцатиклапанной разновидности снимать генератор необходимо снизу. Для этого сначала открутите поддон. Перед работой подготовьте несколько разных ключей. Снять этот узел можно быстро, если придерживаться следующей инструкции:

1. Обесточьте бортовую систему автомобиля – для этого достаточно снять «минусовую» клемму с аккумуляторной батареи.
2. На плюсовой шпильке автогенератора найдите гайку М10 и открутите ее.
3. С задней стороны устройства к генератору подведены провода, которые нужно отсоединить перед следующим этапом разборки.
4. Ключом на 13 ослабьте верхнюю и нижнюю гайки.
5. Выкрутите натяжной болт ключом на 10, чтобы ослабить натяжение ремня и снять его.
6. После чего полностью удалите обе гайки (верхнюю и нижнюю), снимите натяжную планку.
7. Аккуратно проверните генератор под прямым углом и извлеките его из моторного отсека.

Если вы хотите провести ремонт этого агрегата, стоит тщательно протереть его ветошью, чтобы убрать все загрязнения.

Как разобрать генератор

Для начала сделайте две метки на крышках из металла. Это поможет вам потом собрать агрегат без проблем.

1. Отожмите металлические защелки и снимите пластиковую крышку.
2. Крестообразной отверткой открутите винты крепежа регулятора напряжения.
3. Открутите гайку М10. Затем отверткой удалите винт и извлеките конденсатор.
4. Для снятия шкива, зажмите корпус генератора в тисках. На гайку наденьте головку на 21, а через отверстие в головке накиньте на нее шестигранник на 8. Только после того как вы открутите гайку, можно будет снять шайбу и шкив.
5. Уберите четыре крепежных винта, чтобы разобрать генератор на две части.
6. Из задней части корпуса выкрутите винты крепления провода статора и диодного моста.
7. Удалите диодный мост и обмотку автогенератора.
8. Ротор выдавите из крышки пальцами вместе с подшипником.
9. Аккуратно снимите втулку подшипника.
10. Возьмите съемник и удалите подшипник.

Разборка самого автогенератора гораздо сложнее, чем снятие всего узла с автомобиля. Для выполнения ремонта, вам нужно будет провести диагностику составных частей этого агрегата

Прежде всего обратите внимание на щетки, их нужно менять если из держателя этот элемент показывается не более чем на 5 миллиметров. Если подшипники вращаются туго, то дефектным элементом являются именно они (при работе может быть слышен гул)

Пробой обмотки стартера и ротора можно проверить омметром, этим же прибором определяется работоспособность конденсатора. Если на контактных кольцах появились зазубрины, царапины или задиры, то их нужно аккуратно отшлифовать до блеска мелкой наждачной бумагой.

Замена регулятора напряжения ваз 2110

Регулятор напряжения генератора (РН) ремонту не подлежит, он только меняется на новый. Однако перед его заменой следует убедиться, что именно он вышел из строя. Изучаем вопрос «как проверить регулятор напряжения ВАЗ 2110 «.

Проверка регулятора напряжения на автомобиле

Чтобы проверить РН потребуется вольтметр постоянного тока со шкалой до 15. 30 вольт. Проверяем так: на работающем на средних оборотах двигателе и включенных фарах замеряем напряжение на клеммах аккумулятора. Оно должно находится в пределах 13,5. 14,2 В.

Если регулируемое напряжение не укладывается в указанные пределы, а также наблюдается систематический недозаряд или перезаряд АКБ, тогда возможно, что регулятор напряжения неисправен, и его необходимо заменить.

Проверка регулятора напряжения после его демонтажа

Снятый регулятор напряжения генератора, проверяется по схемам: (первая схема для РН старого образца):

Реле-регулятор лучше проверять в сборе со щеткодержателем, так как при этом можно сразу обнаружить обрывы выводов щеток и плохой контакт между выводами регулятора напряжения и щеткодержателя. Нужно включить лампу 1. 3 Вт, 12В между щеток. К выводам «Б», «В» и к массе регулятора присоедините источник питания сначала напряжением 12. 14В, а затем напряжением 16. 22В. (источником питания 12В может выступать аккумулятор, а в качестве источника питания 16. 18В — тот же аккумулятор, но с присоединенными к нему последовательно 2..4 самыми дешёвыми пальчиковыми батарейками.)

Если регулятор напряжения исправен, то

1. в первом случае лампа должна гореть,
2. во втором — гаснуть.

Если лампа горит в обоих случаях, то в регуляторе пробой, а если не горит в обоих случаях, то в регуляторе имеется обрыв или нет контакта между щётками и выводами регулятора напряжения.

Пример практической проверки регулятора напряжения 54.3702 с помощью лампы мощностью 21Вт:

Кстати, на «десятку» можно установить и трехуровневый регулятор напряжения .

Замена генератора: снятие и установка

Зачастую немало автовладельцев ВАЗ 2110-2112 при первой же неисправности генератора слишком сильно спешат и предпочитают заменить его на новый, вместо того, чтобы просто напросто выяснить причину поломки и устранить ее. В данном случае мы не будем рассматривать ремонт данного устройства, а лишь посмотрим на порядок действий, который необходимо выполнить для снятия и установки агрегата.

Итак, чтобы его демонтировать без проблем, нам понадобится такой инструмент, как:

1. Головки торцевые на 10 и 13
2. Трещоточные рукоятки или воротки

Обязательно перед началом ремонта необходимо отключить аккумуляторную батарею автомобиля, сняв минусовую клемму. Иначе вы рискуете получить короткое замыкание при отсоединении плюсовых проводов генератора.

Специально для данного поста, решил сделать видео инструкцию, чтобы наглядно и понятно все объяснить.

Замена генератора на ВАЗ 2110-2112 и 2114-2115

Если остались вопросы по видео обзору, можете задавать их в моем канале YouTube. Ниже будет представлено все в обычном формате.

Фото отчет по ремонту

Сразу хочу предупредить, что на данном примере моей ВАЗ 2110, генератор немного зажат кронштейном крепления, так как во время аварии его обломило, поэтому во всех тонкостях показать порядок снятия не смогу. Но все же, основные моменты будут довольно наглядно показаны на фото.

Откручиваем гайку натяжителя, которая стрелкой показана ниже:

После этого отодвигаем генератор назад (в сторону салона автомобиля), и снимаем ремень со шкивов. Теперь можно отсоединить все провода питания. Один «пучок» крепится при помощи шпильки и гайки, а еще один штекер просто фиксируется разъемом:

Затем можно откручивать нижнюю гайку крепления генератора, предварительно подлезть под машину и сняв защиту двигателя(если она установлена):

Обычно болт сидит плотно, поэтому его можно аккуратно и без чрезмерных усилий выбить ручкой молотка:

После чего с обратной стороны пробуем извлекать этот самый болт до конца:

Далее сверху до конца выкручиваем гайку натяжителя и можно аккуратно сдвигать генератор ВАЗ 2110 в сторону, чтобы в дальнейшем его извлечь:

Если будете менять устройство в сборе, то установку проводим в обратной последовательности

Но обратите внимание на то, что модель генератора по возможности должна быть такой, какая была установлена заводом. То есть, прежде всего смотрите на применимость конкретно к вашему автомобилю, а затем на показатель силы тока в Амперах. Что касается цены на генераторы для ВАЗ 2110-2112, то она может варьироваться в зависимости от типа и производителя

Но если взять модель КЗАТЕ, которая в большинстве случаев устанавливается заводом, то стоимость может быть порядка 3500 рублей. Хотя, китайские варианты можно достать почти в два раза дешевле. Правда, не стоит гнаться за низкой стоимостью, так как срок службы данных деталей может быть довольно низким

Что касается цены на генераторы для ВАЗ 2110-2112, то она может варьироваться в зависимости от типа и производителя. Но если взять модель КЗАТЕ, которая в большинстве случаев устанавливается заводом, то стоимость может быть порядка 3500 рублей. Хотя, китайские варианты можно достать почти в два раза дешевле. Правда, не стоит гнаться за низкой стоимостью, так как срок службы данных деталей может быть довольно низким.

Source: autoprivat.ru

Замена щеток генератора ваз 2112 и реле регулятора с конденсатором

Если на вашем автомобиле ваз2112 периодически разряжается аккумулятор, тусклый свет фар, при работающем моторе, на приборной панели горит, либо мигает лампа разрядки аккумуляторной батареи, все это свидетельствует о неисправности генератора. Причин может быть множество, однако не стоит спешить, менять генератор целиком, или мчаться на станцию тех обслуживания, где заплатите хорошие деньги за плевый ремонт (так довольно часто случается). Чаще всего причина кроется в маленьком блоке реле регулятора со щетками и конденсатором. Замена щёток генератора ваз 2112обычно решает проблемы надолго и в серьез, обходится не дорого, времени занимает минимум, и выполнить ее своими руками может каждый (для этого даже не нужно снимать генератор с машины!). Щетки служат для передачи электрического контакта от ротора генератора к его выходам и далее к аккумулятору и другим деталям электрической цепи машины. От их состояния зависит хороший контакт и стабильная передача напряжения от генератора, стабильная зарядка аккумулятора и яркость света фар при заведенном моторе.

Правильные показатели

Во время проверки мульти метром (в нем есть специальная функция измерения вольт). Когда двигатель машины заведен, к аккумулятору подсоединяется вольт — метр его примерные показатели должны показывать 13-14,5 W, но если они меньше это возможно дело в том, что аккумулятор практически разряжен либо все дело в неисправном генераторе. В такой ситуации можно попробовать про газовать авто и для этого необходимо подержать ногу на педали газа и потом убрать с педали, если во время этого подача тока возрастает значит АКБ разрядился. Но если после 1 проверки ничего не поменялось, то следует повторить процедуру. Если показатели тока будут меньше 12 W, то через короткое время аккумулятор полностью разрядится и новая попытка завести машину, увенчается провалом.

Лада 2110 Синяя птица › Бортжурнал › Замена щеток генератора 2110

В середине 2013 года был куплен АКБ «Тюмень» взамен усопшего. Индикатор горел зеленым, заряда АКБ хватало. Напряжение бортовой сети показывало стабильные 13,8V. В начале сентября 2015 стал замечать постоянный красный индикатор АКБ. Подзаряжал 2 раза до зеленого, через неделю снова на красное. Обидно! Проверил напряжение бортовой сети. Измерение показало 13,3V. С учетом постоянно горящих туманок в роли ДХО, аккумулятор был посажен на жесткую диету недозаряда. Начал искать причину. Думал может контакты или масса, где ослабли. Т.к. падение напряжения только 0,5V. Подтянул массы везде, где смог найти. Полез в генератор. Открутил «+» провода, подчистил наждачной бумагой, закрутил обратно. Ситуация не изменилась. Кинул дополнительную массу от генератора до АКБ. Не помогло. Снял крышку генератора, подчистил контактные кольца (раз уж добрался до нее).

Оставалась только одна причина: регулятор напряжения. Съездил в магазин, купил Энергомаш:

Регулятор напряжения 611.3702-01 в сборе с ЩУ /Энергомаш/ Номер производителя: 611.3702-01 Применяемость: ВАЗ 2110, 2111, 2112 Технические характеристики: Номинальное напряжение, В 14,25 Номинальный ток, А 5 Масса не более, г 40 Габаритные размеры, мм 65х60х30 Вскрыв коробку видим:

и гарантийный талон. Приехав в гараж приступил к замене. 1. Вынул ключ из зажигания; 2. Отключил кабель массы от АКБ; 3. Отключил вывод «D» (общий вывод дополнительных диодов); 4. Открутил «+» провода от генератора; 5. Снял крышку, держится на 3 защелках. Помыл, что бы и чисто и красиво; 6. Открутил реле регулятор (на 2 болтах)
