Регулировка положения регулятора давления ВАЗ 2107

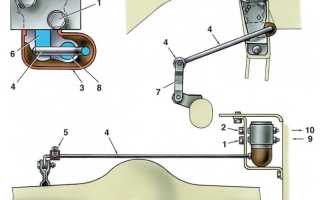

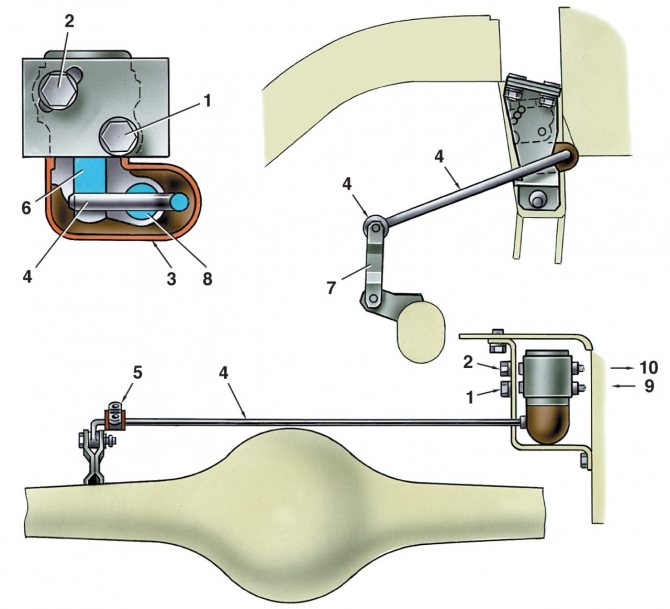

Рис. 7–4. Схема установки регулятора давления задних тормозов и его регулировки: 1, 2 — болты крепления регулятора давления к кронштейну; 3 — защитный колпачок; 4 — торсионный рычаг привода регулятора; 5 — кронштейн крепления рычага к кузову; 6 — поршень; 7 — тяга соединения с кронштейном балки заднего моста; 8 — ось; 9 — штуцер трубопровода для подвода тормозной жидкости от главного цилиндра; 10 -штуцер трубопровода для отвода тормозной жидкости в колесные цилиндры; Х = 140 ± 5 мм

Если ослабли болты, крепящие регулятор давления задних тормозов, необходимо отрегулировать его положение. Для этого ослабьте болты 1 и 2 (

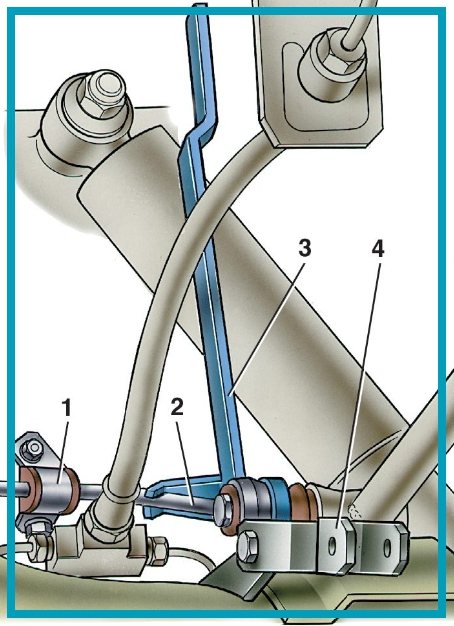

Рис. 7–5. Установка приспособления 67. 7820. 9518 для регулировки регулятора давления задних тормозов: 1 — кронштейн рычага привода регулятора давления; 2 — рычаг привода регулятора давления задних тормозов; 3 — приспособление 67.7820.9518; 4 — тяга соединения рычага привода регулятора давления с кронштейном балки заднего моста

Отсоедините рычаг 4 от тяги 7 и закрепите на его конце приспособление 67.7820.9518 (рис. 7–5). Стержень приспособления направьте вверх, до упора в кузов. Этим самым устанавливается расстояние 140±5 мм между концом рычага 4 (см. рис. 7–4) и лонжероном кузова.

Приподнимите защитный колпачок 3 и, поворачивая регулятор давления на болтах, добейтесь легкого соприкосновения рычага с поршнем 6. Удерживая регулятор в этом положении, затяните до отказа болты 1 и 2, затем покройте слоем смазки ДТ–1 ось 8 и выступающую часть поршня. Установите на место резиновый колпачок.

Снимите приспособление 67.7820.9518 и соедините конец рычага с тягой 7.

Видео про «Регулировка положения регулятора давления» для ВАЗ 2107

Нужен или нет регулятор давления задних тормозов( колдун)? Регулятор давления топлива. Плохо едет, плохо заводится. Плавают обороты на ваз 2107 инжектор — ПРИЧИНЫ
Источник



Основная функция регулятора

Колдуном называется регулятор давления тормозов на ВАЗ 2107, посредством которого обеспечивается повышение эффективности торможения транспортного средства. Данный механизм распределяет нагрузку на задние колеса при торможении в зависимости от загруженности авто. Регулятор давления получил название «колдун» по причине непонятного принципа функционирования. Многие автомобилисты удаляют данное устройство со своих автомобилей. Необходимо ли это делать, узнаем позже, а пока разберемся с принципом работы и функциями, которые он выполняет.

Основная функция, которую выполняет колдун, заключается в том, что при резком торможении блокировка всех четырех колес одновременно, может привести к заносу автомобиля. Чтобы исключить занос автомобиля при резком торможении, в работу включается колдун. Принцип его функционирования заключается в следующем:

• При резком торможении передняя часть автомобиля «клюет носом», в то время как задняя поднимается кверху.
• Такое торможение способствует увеличению расстояния между задним мостом и днищем.
• Рычаг от моста, который соединяется с поршнем колдуна, способствует его опусканию.
• Тем самым опускание поршня способствует перекрытию подачи тормозной жидкости на задние колеса.

Колеса при этом вращаются дальше, и не блокируются, что исключает возникновение заноса задней части автомобиля. При таком способе торможения тормозной путь увеличивается на несколько метров, однако полностью исключается вероятность возникновения заноса и юза автомобиля на дороге, что может быть еще более опасным.

Важно знать! На автомобиле ВАЗ 2107 этот регулятор располагается под днищем, поэтому негативное воздействие грязи, пыли и воды приводит к тому, что спустя некоторое время, данный узел перестает функционировать. Эксплуатировать автомобиль с неисправным регулятором не рекомендуется, так как повышается вероятность возникновения аварийных ситуаций.

Настройка регулятора давления тормозов на классике ВАЗ 2107

Для обеспечения нормального торможения автомобиля важно правильно отрегулировать регулятор. Такие устройства очень часто заклинивают, что приводит к отсутствию тормозов на задних колесах. Если это случилось, то после замены колдуна, важно правильно его отрегулировать. В противном случае, данный механизм лучше не использовать, чем применять его в неисправном виде.

Если колдун вышел из строя, то ремонту данный механизм не подлежит. Определить неисправность регулятора можно при торможении. Если при резком торможении возникает занос задней части автомобиля, то это свидетельствует о том, что колдун не работает так как нужно. Для начала рассмотрим, как отрегулировать регулятор при ослаблении болтов. Настройка устройства выполняется следующим образом:

1. Прежде всего, следует загнать автомобиль на смотровую яму, и загрузить в багажник груз весом около 150-200 кг.
2. После этого следует ослабить крепление болтов 1 и 2, чтобы можно было легко проворачивать кронштейн крепления.



3. На следующем этапе следует отсоединить рычаг под номером 4 от тяги 7.
4. На конце рычага следует закрепить приспособление под номером 3, как показано на фото выше. Стержень такого приспособления должен быть направлен вверх до упора в кузов автомобиля.
5. Таким образом, настраивается расстояние 140 мм между окончанием рычага и лонжероном кузова.
6. Далее следует приподнять защитный колпачок, и провернуть регулятор до момента соединения рычага с поршнем.
7. Теперь нужно затянуть болты крепления, и поставить на место резиновый колпачок.
8. На завершающем этапе демонтируется приспособление под номером 3, после чего осуществляется соединение конца рычага с тягой.

После этого осуществляется проверка отрегулированного колдуна. Лучше всего проверку осуществлять на повороте, при этом нужно разогнаться и резко затормозить. Если машину не будет вести, значит, устройство отрегулировано правильно.

Как убрать регулятор давления задних тормозов на классике

Чтобы удалить колдун, придется выполнить следующие манипуляции:

Нужен или нет регулятор давления задних тормозов( колдун)?

1. Для начала следует выкрутить кронштейн тяги регулятора. Для этого понадобится два ключа на 10. После вывинчивания, необходимо демонтировать кронштейн.
2. Вывинчиваются крепежные гайки скобы тяги. После вывинчивания, устройство следует извлечь.
3. Ключом на 8 необходимо выкрутить два крепления тормозных трубок.
4. Находим место расположения регулятора, после чего вывинчиваем три гайки и два болта крепления кронштейна регулятора давления. Кронштейн демонтируется.
5. Отсоединяется подвеска глушителя, после чего его следует опустить. Через образовавшийся промежуток нужно протащить регулятор вместе с трубками и тягой, как показано ниже на фото.
6. От устройства первоначально следует открутить трубку, которая идет от главного тормозного цилиндра. После ее вывинчивания необходимо заглушить ее резиновым колпачком.
7. После этого вывинчивается вторая трубка, идущая от устройства к тормозному шлангу.
8. Теперь регулятор считается демонтированным. Однако теперь нужно соединить две трубки. Для этого необходимо сделать трубкой один виток и прикрутить ее к тормозному шлангу. Второй вариант предусматривает использование тройника. После этих действий не забудьте прокачать тормоза. Кронштейн крепления колдуна можно вернуть на место.
9. В завершении необходимо закрепить глушитель.

На данном этапе процесс удаления колдуна на автомобиле ВАЗ 2107 можно считать законченным. Таким образом, удается не только исключить вероятность неисправности тормозной системы при заклинивании регулятора, но еще и сэкономить деньги при его замене. Несмотря на то, что производитель не рекомендует эксплуатировать автомобиль без рассматриваемого устройства, однако это наиболее актуальное решение при неисправности колдуна, и многие водители так делают.

Виды тормозных систем

Давайте сначала ознакомимся с тем, какие тормозные системы имеются в этой модели автомобиля. Их существует только две:

• рабочая ТС;
• стояночная ТС.

Рабочая ТС служит, чтобы транспортное средство уменьшало скорость и останавливалось. Стояночная же фиксирует транспортное средство в неподвижном состоянии, когда это необходимо водителю. Они не зависят друг от друга, но отправляться в путь, зная о неисправности какой-то из них, категорически запрещено. Естественно, что передние и задние тормоза также всегда должны быть своевременно заменены.

Общее устройство тормозной системы

Принципиальная схема ТС включает следующие элементы:

1. тормозной механизм;
2. тормозной привод.

Тормозной механизм реализует функцию торможения – достижения момента, который необходим для уменьшения скорости движения или остановки.

На ВАЗ-2107 установлены классический вариант фрикционных механизмов, основанных на силе трения.

Их конструкция может быть представлена следующими двумя вариантами:

• дисковыми (работа механизма на сжимание) передние тормоза;
• барабанными (работа механизма на разжимание) задние тормоза.

Тормозной привод нужен для управления тормозными механизмами. Выделяют механический, пневматический, гидравлический, электрический и комбинированные принципы действия приводов. В ВАЗ-2107 применяется самый распространенный – гидравлический – принцип, основанный на действии тормозной жидкости (специальной маслянистой субстанции).

Схема гидравлического привода включает в себя:

1. педаль тормоза (для управления гидроприводом);
2. вакуумный усилитель (для создания дополнительного усилия при нажатии на педаль);
3. главный тормозной цилиндр с расширительным бачком (для обеспечения роста или снижения давления жидкости в двухконтурной системе, а также для пополнения жидкости);
4. колесные (или рабочие) цилиндры (для доведения управляющих функций педали до тормозного механизма);
5. регулятор давления задних тормозов (для корректировки тормозного усилия при увеличении массы автомобиля);
6. трубопроводы и шланги (для размещения и перемещения тормозной жидкости по системе).

Реализация тормозных функций в ВАЗ-2107 (как и в родственных моделях – седанах 2101, 2103, 2105, 2106 и универсалах 2102, 2104) предусматривает использование двух параллельных независимых контуров гидропривода. В случае неисправности одного контура, тормозные функции перераспределяются на второй.

Как это всё работает

Кратко описать принцип работы тормозной системы ВАЗ 2107 можно так:

1. Водитель во время движения по трассе решает сбросить скорость или остановиться.
2. Для этого он нажимает ногой на тормозную педаль.
3. Данное усилие сразу же попадает на клапанный механизм усилителя.
4. Клапан приоткрывает подачу атмосферного давления на мембрану.
5. Мембрана через вибрации воздействует на шток.
6. Далее сам шток оказывает давление на поршневой элемент главного цилиндра.
7. Тормозная жидкость, в свою очередь, по давлением начинает двигать поршни рабочих цилиндров.
8. Цилиндры из-за давления разжимаются или прижимаются (в зависимости от того, дисковые или барабанные тормоза стоят на данной оси автомобиля). Механизмы начинают трение колодок и диски (или барабаны), за счёт чего и осуществляется сброс скорости движения.

Основные неисправности

Тормозная система сама по себе довольна простая, но некоторые ее элементы требуют повышенного внимания. Основные виды неисправностей:

• Уходит тормозная жидкость, в результате падает давление в системе. Если при предварительном осмотре протечка не найдена – необходимо проверить главный тормозной цилиндр. Отгибаем шумоизолирующий коврик, расположенный под педалью тормоза и осматриваем на наличие потеков в области резинового манжета главного цилиндра. Наличие потеков будет свидетельствовать о том, что причина найдена и требует разбора цилиндра с последующей заменой манжета. При наличии вакуумного усилителя необходимо снять главный тормозной цилиндр и провести осмотр.
• При отпускании педали тормоза автомобиль едет вяло. Причина: заклинивают задние или передние колодки. Заклинивающие колодки определяются путем проверки нагрева соответствующего колеса. Притрагиваемся к каждому диску – самый горячий и будет заклинивший. В случае, когда это передние колеса, то можно, предварительно сняв колесо, расшевелить тормозной цилиндр. Если не удастся, то придется заменить его новым. В случае с задними колодками, то необходимо будет заменить рабочий тормозной цилиндр.
• При нажатии на педаль не происходит торможения, но происходит при нескольких нажатиях подряд. Это может свидетельствовать о наличии воздуха в системе. Решение проблемы заключается в прокачке тормозов с целью удаления воздуха.
• Проблема с ручником. Чаще всего эта проблема возникает зимой. Проявляется она в том, что после продолжительной стоянки при отпускании ручника колеса остаются заблокированными. Причина — примерз трос стояночного тормоза. В процессе его эксплуатации туда попадает влага, а зимой замерзает. При сильном повреждении кожуха его придется заменить.

Схема главного тормозного цилиндра

Вибрация при торможении

Это достаточно распространенная неисправность, которая связана исключительно с критическим или неравномерным износом дисков или барабанов, и ремонт будет заключаться в их замене.

Смещение автомобиля в сторону при торможении

Неисправность обусловлена либо отказом в работе рабочего (колесного) цилиндра, либо износом колодок. Их замена (или ремонт) позволит решить возникшую проблему.

Проваливается педаль тормоза ВАЗ 2107: основные причины

Тормозная система должна быть герметичной и не содержать в себе воздух. Если стала проваливаться педаль, то, с большей доли вероятности можно сказать, что произошла разгерметизация, то есть, в систему попал воздух.

• образование ржавчины на тяге педали;
• выход из строя вакуумного усилителя;
• неотрегулированное расстояние между поршнем цилиндра и самой педалью;
• недостаток ТЖ в системе.

Также важно помнить, что тормозная жидкость — агрессивное вещество, способное разрушать тонкие патрубки и даже магистрали. Именно поэтому важно пользоваться только качественной ТЖ. Низкокачественная жидкость способна образовывать трещины, через которые потом благополучно вытекает. Но обратная сторона медали такова, что с нажатием педали тормоза через эти трещины просачивается воздух.

Замена передних тормозных шлангов

Замена передних тормозных шлангов на ВАЗ 2107 — эта процедура не трудная, и перед тем, как ее выполнять, необходимо откачать жидкость из расширительного бачка. Для выкачивания лучше воспользоваться резиновой грушей или шприцом. Перед началом выполнения работы, понадобится взять инструмент и приступать.

1. Для начала приступаем к снятию переднего колеса с нужной стороны. Снимаем переднее колесо для того, чтобы освободить доступ к шлангу.
2. Когда откроется доступ к подводке, нужно сначала металлической щеткой очистить места соединений, а затем обработать их смазкой WD-40 или аналогами.
3. Через 5-10 минут после обработки соединений смазкой, можно приступать к вывинчиванию фитингов. Для этого используется специальный ключ на 10 мм с прорезью.
4. Ключ имеет специальный стопор в виде болта, который завинчивается после того, как он будет надет на металлическую трубку.
5. Приступаем к ослаблению гайки кронштейна, для чего ключом на «17» нужно придерживать фитинг.
6. Как только соединительная муфта на металлической трубке будет ослаблена, можно вынимать спецключ и продолжить вывинчивание вручную.
7. После отсоединения шланга, на торцевую часть трубки нужно надеть резиновый пыльник, чтобы исключить попадание в систему пыли или воды.
8. Для освобождения второго конца фитинга из кронштейна, понадобится извлечь скобу пассатижами.
9. При помощи плоской отвертки следует выкрутить винт, которым выполняется прижим накладного кронштейна к суппорту. После этого можно демонтировать деталь. Новый шланг на месте
10. Ключом на «14» нужно вывинтить болт крепления второго фитинга.
11. Медные шайбы нужно обязательно заменить, а затем приступать к установке нового шланга на суппорт. При этом важно учесть один нюанс — наконечник фитинга должен быть направлен вниз, а не вверх.

Замена и регулировка регулятора давления

Работу проводим на смотровой канаве.

Двумя ключами «на 10» отсоединяем рычаг привода регулятора давления от тяги, соединенной с кронштейном балки заднего моста.

Головкой «на 10» отворачиваем две гайки скобы крепления рычага к кузову.

Головкой «на 10» отворачиваем крепление хомута тормозных трубок.

Головкой «на 13» отворачиваем три гайки крепления кронштейна к кузову и два болта крепления регулятора давления к кронштейну.

Ключом для прокачки тормозов отворачиваем штуцеры двух тормозных трубок

Снимаем регулятор давления с рычагом

Сдвинув защитный чехол, ключом «на 8» отворачиваем болт крепления скобы рычага к корпусу регулятора

Устанавливаем регулятор давления в порядке, обратном снятию.

После установки прокачиваем тормозную систему и регулируем его: вывешиваем заднюю часть автомобиля.

Устанавливаем расстояние 140±5 мм от конца рычага регулятора до продольной балки кузова; приподняв резиновый колпачок и ослабив два болта крепления, поворачиваем регулятор до легкого соприкосновения противоположного конца рычага с поршнем, выступающим из регулятора.

Удерживая регулятор в этом положении, затягиваем болты его крепления.

Покрыв слоем смазки конец рычага и выступающую часть поршня, устанавливаем резиновый колпачок на место.

Аналогичную работу выполняем в случае, если ослабло крепление регулятора к кронштейну.

Источник

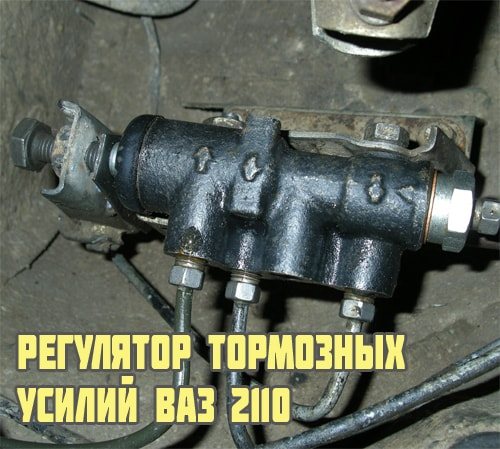

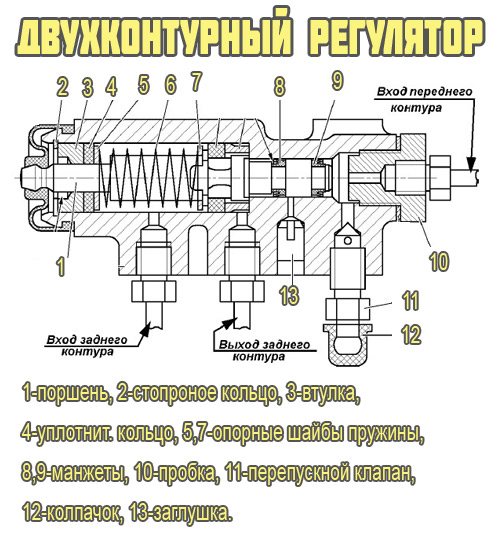

Регулятор давления тормозов, или как работает колдун на автомобилях ВАЗ

Регулятор тормозных усилий, в простонародье колдун, представляет собой механическое устройство, предназначенное для сброса избыточного давления в задних барабанных тормозах.

На автомобилях ВАЗ-2109, ВАЗ-2108, на ВАЗ-2114 и других переднеприводных моделях тольяттинского производства устанавливался в задней левой части кузова, под днищем, перед балкой задней подвески. Регулятор давления тормозов на модели ВАЗ-2107 и другой «классике» расположен справа по ходу движения автомобиля.

В новых транспортных средствах, оснащенных системой ABS и EBD, колдун не используется.

1. Зачем нужен регулятор тормозных усилий
2. Как работает колдун
3. Возможные неисправности регулятора
4. Настройка регулятора тормозных усилий
5. Замена регулятора давления тормозов
6. Проверка

Можно ли убрать колдун на ваз 2110

Ассаламу алайкум…терпения братья, самое главное сабр.

Итак сегодня запись будет о тормозных трубках и регулятора тормозного усилия ( колдуна ). Машина у меня 2000 г.в. прошлый хозяин машины говорил что лет 5 на ней ничего не трогал…сегодня мне показалось что на ней не 5 лет а все 17 никто ничего не трогал. Ехал по трассе и вдруг загорелся индикатор малого уровня тормозной жидкости, хорошо что датчик сработал… это первая машина у меня на которой этот датчик был исправлен.)). Оказалось калдун пропускает жидкость. Пришлось заглушить задние тормоза.

По пути заехал в магазин. Жаба задушило купить калдун за 980 руб. поэтому купил переходники по 20руб. чтобы соединить трубки на прямую без колдуна. Приехав домой начал демонтаж колдуна. Начал откручивать трубки …и хрясь трубка поломалось как стеклышко. НИ ОДНА трубка не открутилась целой, все тормазные трубки были ржавые. Уже вечерело…искать другую машину чтоб поехать в магазин было поздно…пришлось опять ехать на своей только на передних тормозах. Магестральные трубки новые не нашёл все магазины по близости объехал нигде не было. Пришлось ехать на разборку…но и там на десятку этих трубок не было. Купил на разборе магестральные трубки ( от главного цилиндра до колдуна которые идут ) от 2114 сказали должны подойти. В магазине купил остальные трубки, а именно:Трубка тормоз.задняя левая-70рТрубка тормоз.задняя правая — 70рШланги тормозные задние 2шт — 140рТрубка тормоз. с регулятора — 100рТормозная жидкость 2шт -160 рМасленки для прокачки тормоз. 4шт -60р

Приехав снял все старое и поставил все новое. Трубки магестральные от четырём оказались длиннее десяточнях, закрутил в круг лишнее и запихнул в полость которое освободилось после снятия колдуна.

Регулятор тормозных усилий, в простонародье колдун, представляет собой механическое устройство, предназначенное для сброса избыточного давления в задних барабанных тормозах.

В новых транспортных средствах, оснащенных системой ABS и EBD, колдун не используется.

Зачем нужен регулятор тормозных усилий

Функцией регулятора является временное ослабление тормозной силы при резком торможении. Дело в том, что равномерно распределенное на заднюю и переднюю ось усилие способно привести к заносу автомобиля. Если же задние тормоза начинают работать чуть позже и слабее передних, подобного не происходит.

Исходя из вышесказанного, можно сделать вывод, что колдун является элементом системы безопасности автомобиля, отчасти сохраняющим его устойчивость на дороге при экстренном нажатии на педаль тормоза. На современных моделях эту функцию выполняет ABS. Именно поэтому в использовании на производстве технически устаревшего устройства сегодня нет необходимости.

Регулировка тормозных усилий Лада Веста

Принцип работы системы, регулирующей и распределяющей давление тормозной жидкости на автомобилях Lada Vesta, в корне отличается от предыдущих моделей, и в нём нет никакого «колдовства». Регулятор давления тормозов Лада Веста напрямую связан с системой ABS и регулируется электронным методом в зависимости от скоростей каждого из колёс.

Блок управления ABS передаёт сигналы с датчиков скорости и анализирует обстановку. Система «понимает» любые заносы и позволяет распределять тормозное усилие с максимальной эффективностью. Давлением управляют клапаны гидравлического блока антиблокировочной системы, и нет никакой необходимости в использовании «колдовства». К тому же электроника сама определяет все неисправности и сообщает о них водителю с помощью специальной лампы на приборной панели.

Зачем нужен колдун на автомобиле, ответ на этот вопрос простой.

Если автовладельцы вместо колдуна устанавливают

В случае демонтажа колдуна из тормозной системы происходит следующее: торможение будет происходить синхронно всеми четырьмя колесами. Происходит последовательная блокировка колес: вначале задних, затем передней пары колес. Возрастает риск появления дорожно-транспортного происшествия, поскольку водитель, двигающийся на автомобиле позади вашего авто, вряд ли сумеет отреагировать на подобное резкое торможение. В итоге столкновение неизбежно. Поэтому колдун на автомобиле необходим, и убирать его из тормозной системы не рекомендуется. Это делают обычно люди, которые хорошо понимают, на что идут. В данном случае автогонщики на спортивных моделях авто. Но имеют место ситуации, в которых автовладельцы вовсе не задумываются о последствиях подобной модернизации. При этом тупо утверждая, что автомобиль производит торможение значительно быстрее и качественнее, но это только кажется. Данная проблема заключается в том, что при резком торможении заклиниваются последовательно сразу обе пары колес. Регулировать на автомобиле колдун лучше на станции технического обслуживания. Зазор между штоком и пружинной пластиной должен составлять один или два миллиметра.

Впервые этот механизм, названный как регулятор давления, что сокращенно означает РД, появился на отечественных моделях автомобилей ВАЗ в 1970 году. Лицензионный регулятор давления предназначался для активизации безопасности ВАЗовских моделей авто. Такая новинка в тормозной системе автомобиля не могла не привлечь внимания всего конструкторского корпуса автопрома СССР. Новые модели регулятора давления появляются на АЗЛК, изготавливающиеся по лицензии «Гирлинг». Не прошло и десяти лет, как РД такой же модификации появился на моделях «Волга». Не сегодняшний день этим регулятором давления оборудованы все выпуски отечественных автомобилей, кроме модели «Таврия».

На различных заводах отечественного автопрома появляются и разные названия этого механизма: Кроме привычного названия этого устройства, на АЗЛК и ГАЗе иногда применяют и такие, как «регулятор тормозного момента гидравлических систем», «регулятор тормозных сил», «редукционный гидроклапан». На что автомобильный народ отреагировал своим своеобразным названием регулятора давления, выразив и свое личное отношение к этому непонятному механизму,

Проводя сравнительный анализ работы регулятора давления и антиблокировочной системы, больше известной под аббревиатурой АБС. Приходит осознание того, что РД ни в коей мере не выполняет функции АБС, а только имитирует их, поскольку не обладает возможностями учета коэффициента сцепления дорожного покрытия и шин. Произведенная регулировка регулятора давления на сухом асфальтовом покрытии, на порожнем легковом автомобиле, обеспечивает срабатывание при наличии давления в магистрали не ниже тридцати кгс/см2. Другая величина – это само усиление на педаль тормоза равно 50 кгс. В условиях скользкой дороги обе пары колес будут блокированы в условиях меньшего давления.

Как работает колдун

Сам по себе регулятор состоит из цилиндра, клапана, пружинки и штока. Последний связан с задней балкой, за счет чего и обеспечивается работа колдуна ВАЗ-2109. Также через регулятор давления задних тормозов проходят контуры с тормозной жидкостью. Для их крепления на устройстве предусмотрено 4 резьбовых входа.

Как работает регулятор-колдун на ВАЗ? Во время экстренного торможения передняя часть авто прижимается к земле, а задняя приподнимается. От этого приходит в движение шток регулятора, который перекрывает поступление жидкости в задние цилиндры. Пружинка, расположенная под клапаном, не дает ему закрыться полностью. Поэтому задние механизмы все же срабатывают, но позднее и слабее передних.

Возможные неисправности регулятора

В целом, неисправностей, которые могут возникать в колдуне, немного. К ним можно отнести:

• Заклинивание клапана;
• Разрегулированность положения;
• Протечки тормозной жидкости.

Разрегулированный колдун можно настроить. Определить необходимость регулировки можно по поведению машины при нажатии на тормоз. При неправильной настройке регулятора машину начинает бросать в сторону.

При заклинивании клапана или протечках жидкости механизм подлежит замене. Теоретически его можно отремонтировать. Однако процесс такого ремонта сложен и дорог, что делает его нерентабельным.

Настройка регулятора тормозных усилий

Регулировка колдуна должна производиться на эстакаде или смотровой яме. При этом автомобиль разгружают и загоняют на место проведения работ. Для выполнения манипуляции понадобится:

1. Накидной ключ на 13 или соответствующая головка;
2. Сверло диаметром 2 мм.

Чтобы отрегулировать колдун, гаечным ключом ослабляют болт его крепления к кронштейну рычага. Далее с помощью отвертки перемещают кронштейн до тех пор, пока получившийся зазор не позволит вставить в него подготовленное двухмиллиметровое сверло. После этого болт затягивают.

На заметку: регулятор давления тормозов ВАЗ-2110 и предыдущих ВАЗовских моделей в процессе эксплуатации закисает так, что сдвинуть его кронштейн не представляется возможным. В такой ситуации следует облить заржавевший участок жидкостью WD-40, подождать 15-30 минут, после чего ударами молотка через мягкую выколотку сместить деталь в сторону.

StAndr › Блог › Настройка регулятора давления тормозов на классике ВАЗ-21074.

После замены регулятора тормозных сил тормоза стали «ватными», педаль как-то непонятно себя вела: то становится мягкой, то упругой. Думал, что виною всему воздух в системе. Начал прокачивать тормоза — воздух удалить практически невозможно, что меня насторожило. Ещё заметил, что при интенсивном торможении колеса задней оси блокировались раньше колес передней оси и машина стремилась развернуться против часовой стрелки, особенно на скорости выше 70 км/ч даже на сухом асфальте. Я езжу много и уже было приспособился к таким сюрпризам в виде разворота при торможении, и научился быстро прекращать начатое торможение, отлавливать её рулем и тормозить прерывисто. Я прекрасно понимал, что когда машина была новая такой потери управляемости при торможении не было, да и вообще вероятность потери управляемости при торможении должна быть минимальной: торможение должно быть корректируемо в пределах 2-2,5 метрового коридора, но не больше. Из всего этого следовало, что «виноват» регулятор тормозных сил, а точнее виноват я в том, что не настроил его после замены. А потеря управляемости при торможении чревата последствиями… Тем более наступает зима, и понятно, что так ездить нельзя. Решил взяться за эту проблему.

На просторах всемогущего Интернета нашел статью в журнале «За рулем» (см. фото 1 и 2) о настройке «колдуна». Там есть чертежи приспособления, которое нужно было изготовить. У меня была возможность сделать его на производстве (отец на заводе работает), поэтому была сделана деталировка приспособления (из серии «во мне умирает художник») в виде технических рисунков, и отданы отцу. Вечером приспособа была готова. В интернет-магазинах подобное приспособление стоит около 600 . Можно изготовить другие приспособления, более простые — главное выдержать расстояние 140 мм от конца рычага (торсиона) привода регулятора до лонжерона (продольной балки) кузова. А если есть возможность скопировать оригинальное приспособление, то это, на мой взгляд, лучший вариант. Теперь собственно о настройке регулятора: 1. Вывешиваем заднюю часть автомобиля. Колеса не должны соприкасаться с опорной поверхностью (полом гаража). Фото 3. 2. Отсоединяем торсионный рычаг привода регулятора от тяги кронштейна заднего моста. 3. Отодвигаем защитный резиновый чехол регулятора настолько, чтобы были видны конец торсионного рычага и паз поршня регулятора. Фото 4. 4. Ослабляем два болта крепления регулятора к кронштейну настолько, чтобы можно было повернуть регулятор относительно кронштейна. Один из болтов (верхний) — регулировочный: под него в кронштейне сделана прорезь, а не отверстие. Кронштейн регулятора от кузова не отсоединяем ни в коем случае! 5.На конце торсионного рычага закрепляем приспособление. Верхний конец приспособления должен упираться в днище машины. Фото 5,6,7,8,9. Тут я заметил, что под действием собственного веса приспособа не доходит до днища миллиметра эдак три. Поставил под торсион тягу торсиона (которая к заднему мосту крепится — см. фото), тем самым жестко уперев приспособу в днище. Фото 10. 6. Берем большую отвертку, или небольшую монтировку, и установив её так, как показано на фото 11, поворачиваем регулятор относительно кронштейна регулятора (фото 12,13,14,15,16,17) до тех пор, пока торсионный рычаг регулятора не будет легко соприкасаться с поршнем регулятора. Я поворачивал до тех пор, пока практически не исчез зазор между рычагом и поршнем (фото 18, 19). Поворачиваем аккуратно — рядом тормозные трубки. 7. Удерживая в этом положении регулятор отверткой (в левой руке), в правую руку берем заранее приготовленный ключ с торцовой головкой, и затягиваем регулировочный болт, затем затягиваем второй (фиксирующий) болт. 8. Снимаем приспособление. 9. Соединяем конец торсионного рычага с тягой кронштейна заднего моста.

После регулировки рекомендую прокачать тормоза при помощи аэратора. При прокачке тормозов также есть свои особенности. Об этом напишу чуть позднее.

P.s. После настройки регулятора давления и прокачки тормозов последние стали гораздо лучше, чем прежде. При прокачке весь воздух вышел практически сразу, что до настройки регулятора было невозможно. При торможении колеса передней оси стали блокироваться раньше колес задней оси. Увод с траектории при торможении присутствовал, но гораздо менее интенсивный, в сравнении с предыдущими разворотами. Но он все же присутствовал, что настораживало. Причину этого читайте ниже. Я поехал на техосмотр. После диагностики на стенде мне сказали, что разница тормозных сил между передними колёсам равна нулю (идеальные тормоза), а вот с задними проблема — там разница тормозных сил аж 36 %, что на 11 % больше нормы в 25 %. Результаты испытаний на диагностическом стенде указывали на то, что проблема в заднем левом колесе. Диагност спустился в яму и попросил меня понажимать резко на педаль. Утечек там не было заметно. Пожав плечами, и поразмыслив, мы пришли к выводу, что погода была влажная и грязная, и наверное в барабаны после проезда нескольких луж попала вода ( я не просушивал колодки резкими торможениями в тот день). С дисковыми тормозами передних колес, как говорилось выше, проблем не было. Техосмотр он мне поставил — все остальное было абсолютно исправно. Но сомнения и у него и у меня были. Он рекомендовал мне все-таки на всякий случай посмотреть задние тормоза, и приехать на повторную диагностику тормозной системы (она стоит 135 ). И начал я вспоминать, что же может быть причиной большой разницы тормозных сил задних колес. Первое, что пришло в голову — задние тормозные колодки, которые отходили уже 84 000 км, и наверняка неравномерно изношены. Второе — как-то треснул барабан на правом заднем колесе. Я его заменил. Но барабаны меняются парами, а я заменил лишь один правый. Это тоже могло сказаться на результатах. Поехал в магазин, купил оригинальные вазовские колодки и чугунные барабаны «Pilenga» (тяжелые они — алюминиевый с чугунным кольцом весит 3,5 кг, а полностью чугунный барабан — 8,5 кг). Приехал в гараж, снял барабаны, и офигел! С тормозными механизмами правого заднего колеса было все в порядке, а вот левого… А вот тормозные механизмы левого колеса были все покрыты влажными продуктами износа тормозных колодок. Влажными от того, что была едва заметная утечка из тормозного цилиндра, которая проявлялась при очень резком нажатии на педаль тормоза. Цилиндры я менял почти 5 месяцев назад, и этот случай — явный брак! Интересно то, что уровень был стабилен, а утечка незаметна извне. Короче — поменял тормозной цилиндр заднего левого колеса, и все стало нормально. Увод стал появляться только при очень резком торможении со скорости выше 90 км/ч, и легко корректируется рулем.

Замена регулятора давления тормозов

Замена колдуна на автомобилях ВАЗ-2110 и других ТС, оснащенных РДТ, производится на эстакаде. Необходим накидной ключ на 13, мощная отвертка и специальный ключ на 10, предназначенный для выкручивания тормозных трубок. Перед началом работы узел требуется очистить от грязи и ржавчины, облить WD-40 или другим проникающим составом, после чего подождать полчаса.

Работу начинают с откручивания болта крепления кронштейна к пружине. После демонтируются тормозные трубки, положение которых рекомендуется предварительно пометить.

Выкрутить штуцеры трубок можно и обычным ключом. Однако использование специального инструмента облегчает работу и снижает вероятность «слизывания» граней. После штуцеров выкручивают два болта крепления колдуна к кузову и снимают деталь.

Устанавливать новый колдун ВАЗ-2110 необходимо в строгой обратной последовательности. После его установки и перед тем, как отрегулировать РДТ, следует прокачать контуры задних тормозов. Далее производится вышеописанная процедура настройки колдуна.

Снятие и установка

Регулятор давления тормозов, или как работает колдун на автомобилях ваз
Для замены колдуна на ВАЗ 2110 нужны ключи на 13 и 10. Вместо 10 очень желателен специальный ключ для тормозных штуцеров, он бережнее обычного рожкового обращается с мягкими медными гайками из-за большой площади контакта.

Такой ключ похож на накидной, но имеет прорезь для заведения в нее трубки и высокие губки. Необходимо примерно пол-литра тормозной жидкости и 4 резиновые заглушки для тормозных шлангов.

РДТ (колдун) Fenox

В магазинах запчастей для ВАЗ продаются автовазовские чугунные и белорусские алюминиевые регуляторы. Российский «ВИС» обычно надежнее, белорусский Fenox легче и дешевле.

РДТ (колдун) ВИС в сборе

Условия под днищем, для колдуна неблагоприятные, поэтому сначала нужно почистить грязь жесткой щеткой и смочить резьбовые соединения проникающей смазкой типа WD-40. С задней балки снимается фиксирующая скоба, при необходимости можно использовать для разжимания мощную отвертку.

РДТ (колдун) Kraft

Аккуратно отворачиваются тормозные трубки, помечаются для обратной сборки, закрываются резиновыми заглушками. Для демонтажа регулятора, удобнее открутить две гайки крепления кронштейна к днищу и снять колдун в сборе.

Регулятор давления задних тормозов . Снимаем правильно. ВАЗ 2110-2112.

При монтаже болты крепления регулятора (внимание, передний болт длиннее заднего), через отверстия вытянутой формы, к кронштейну полностью не затягиваются, чтобы обеспечить перемещение при регулировке. Сборка проводится в обратной последовательности, обязательно для надежности обжимается плоскогубцами скоба-фиксатор на балке

https://youtube.com/watch?v=HkYhD2j6SzQ

Для устранения воздуха из системы, после работы необходимо прокачать тормоза. Делать это проще вдвоем, процесс неоднократно описан, в том числе и для ВАЗ 2110. При замене колдуна, достаточно прокачать только задние тормозные механизмы.

Проверка

Проверка работы регулятора ВАЗ-2109, 2110 и других моделей АвтоВАЗа производится на ходу, на закрытых площадках. Для этого следует разогнать автомобиль до скорости 40 км/ч и резко нажать на тормоз. Задние колеса должны блокироваться на 1/2 секунды позже передних.

Наблюдение за колесами осуществляет помощник, находящийся вне машины. В случае, если блокировка колес происходит заметно позже или не происходит совсем, а также если задняя ось блокируется одновременно с передней, процедуру регулировки колдуна повторяют.

Для увеличения времени срабатывания задних тормозов зазор между регулятором и кронштейном увеличивают, для сокращения, соответственно, уменьшают.
