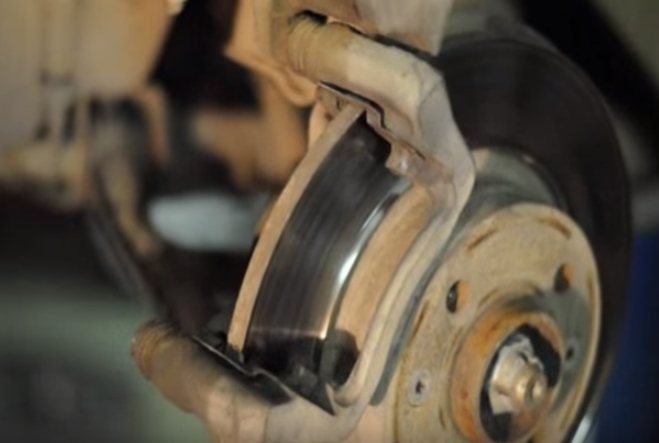

Замена передних тормозных колодок Рено Логан 2

1. Ослабьте затяжку болтов крепления левого переднего колеса, подложите под задние колеса противооткатные упор («башмак»). С помощью домкрата приподнимите переднюю часть автомобиля, установите на надежные опоры, снимите переднее колесо, на котором собрались менять колодки.2. С помощью большой отвертки утопите поршень до упора в дно рабочего цилиндра, чтобы отвести тормозные колодки от диска.

3. Ослабьте затяжку болта крепления нижнего направляющего пальца суппорта, удерживая палец от проворачивания вторым ключом… В некоторых случаях может быть применени специальный ключ- звездочка, а не привычный всем рожковый ключ.

4. Для этого извлеките направляющий палец

5. Поднимите суппорт вверх…

6. …и снимите наружную…

7. …и внутреннюю тормозные колодки.

Так выглядят тормозные колодки переднего тормозного механизма. Все тормозные колодки передних тормозных механизмов идентичны…

…и имеют одинаковые каталожные номера.

8. Снимите верхнюю…

9. …и нижнюю прижимные пружины колодок и осмотрите их.

Деформированные или сильно корродированные пружины замените.

При каждой замене тормозных колодок в обязательном порядке проверяйте состояние защитных резиновых чехлов направляющего пальца и перемещение суппорта относительно направляющей тормозных колодок. Если перемещение затруднено, смажьте консистентной смазкой направляющие пальцы суппорта. Аналогично смажьте второй направляющий палец и его чехол, Установите направляющие пальцы в порядке, обратном снятию

Замените защитные резиновые пыльники направляющих пальцев, если они затвердели, деформированы или порваны. Также обращайте внимание на появление рисок по периметру тормозного диска. Если риска стала чрезмерно выделяться, то спилите ее напильником, либо шлифовальной машинкой.10

Установите тормозные колодки на Рено Логан в порядке, обратном снятию.На резьбовую часть болтов крепления направляющих пальцев нанесите анаэробный фиксатор резьбы.

11. Аналогично замените тормозные колодки тормозного механизма правого переднего колеса.12. Проверьте и при необходимости восстановите уровень тормозной жидкости в бачке главного тормозного цилиндра.

В зависимости от года выпуска и комплектации машины, инструкция по замене передних тормозных колодок может несколько отличаться с тем, что имеется по факту у вас, но все основные принципы выполнения операций остаются прежними.

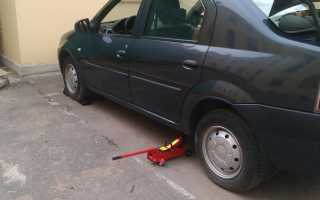

Замена тормозных колодок на автомобиле Рено Логан

Замена передних тормозных колодок Рено Логан (Renault Logan) и Лада Ларгус

Замена тормозных дисков и колодок Рено Логан своими руками.

Как поменять задние

Чтобы заменить комплект задних колодок на Рено Логан, поэтапно выполните следующие действия.

1. Поставьте противооткатные упоры на передние колёса и домкратом поднимите заднюю часть машины.

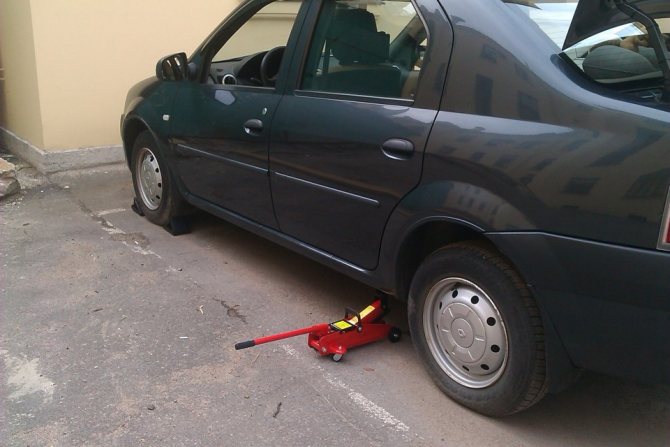

   Поддомкратьте кузов авто

2. Открутите фиксирующие болты на колёсах и снимите их.

   Снимите колесо

3. Плоской отвёрткой сдвиньте колодку по направлению к тормозному диску, чтобы утопить поршень в рабочем цилиндре.

   Утопите поршень в цилиндр

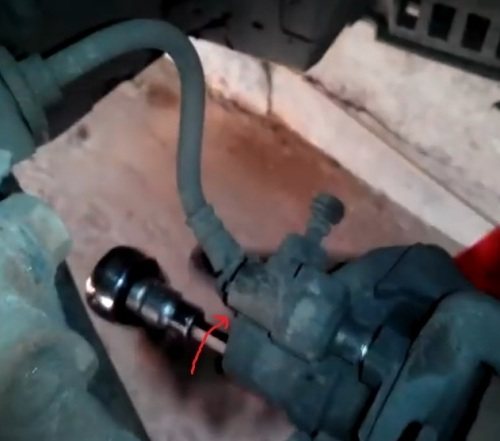

4. Ключом на 13 открутите нижний крепёж суппорта, придерживая ключом на 17 гайку от случайного проворачивания.

   Снимите нижнее крепление суппорта

5. Поднимите суппорт наверх и извлеките старые колодки.

   Откройте суппорт и выньте колодки

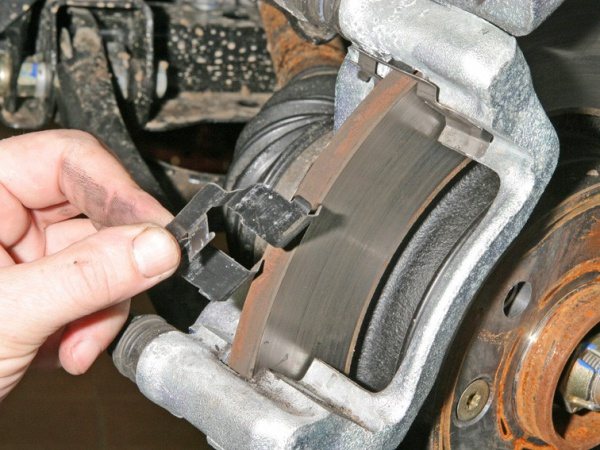

6. Снимите металлические пластины (направляющие колодок), очистите их от ржавчины и налёта, после чего поставьте на прежнюю позицию.


   Очистите пластины от ржавчины и сора

7. Вытащите направляющие пальцы суппорта и обработайте их смазкой для тормозных механизмов.

   Обработайте механизм смазкой

8. Установите комплект колодок и соберите конструкцию в обратном порядке.

   Закройте крышку и закрутите болт

Как сменить задние колодки с большим износом (видео)

ЗАМЕНА ЗАДНИХ БАРАБАННЫХ КОЛОДОК НА ПАЦИЕНТЕ РЕНО ЛОГАН, САНДЕРО. КАК ВЫСТАВИТЬ РАЗВОДНОЙ МЕХАНИЗМ.

Замена передних тормозных колодок Рено Логан 2 (возможный вариант)

Итак, рассмотрим вариант и для дизельного исполнения Логан 2 (тормозные колодки – LPR 05P1702), здесь крепление тормозного суппорта и защимная пружина несколько отличается. Снимаем грязезащиттный колпачок, который прикрывает направляющую – стержень. Он пластиковый.

В направляющей есть присоединение под шестигранник на 7 мм, который вставляется и с помощью которого направляющая выкручивается. Естественно против часовой стрелки, здесь без подвохов.

Точно такую же процедуру необходимо проделать и для нижней направляющей. Всего их две – снизу и сверху.

Теперь поддеваем направляющие отверткой и вытаскиваем из суппорта.

С помощью отвертки с плоским лезвием снимаем прижимную пружину, поддев ее. Здесь надо знать, что пружина может отлететь в сторону, поэтому предусмотрите это, чтобы не искать ее потом по всему гаражу. Также запомните как она стояла. Ставить пружину будет намного сложнее, чем снимать. Потребуются пассатижи.

Чтобы суппорт с колодками легче снять с машины, отожмите с помощью отвертки тормозной цилинд внутрь. Не повредите пыльник на цилиндре. Отжимайте цилиндра на участке между корпусом колодки и самим цилиндром.

Теперь тормозной суппорт можно снять с машины. У суппорта с оной стороны имеется углубление, куда вставляется одна из тормозных колодок. Вытаскиваем колодку из этого отверстия. Вторая колодка снимается со своего штатного места.

Все собирается в обратном порядке. Все элементы, которые перемещаются во время работы тормозного механизма лучше смазать консистентной смазкой. Это направляющие, тормозные колодки по торцам, места контакта цилиндра с тормозной колодкой.

Специфика замены колодок на автомобиле с ABS

Меняя тормозные колодки на Рено Логан с ABS (антиблокировочной системой торможения), нужно выполнить несколько дополнительных действий. Датчик ABS потребуется снять перед установкой колодок, чтобы не повредить его. Провод датчика ABS, расположенный под рулевым наконечником, невозможно демонтировать на время работы, поэтому важно соблюдать аккуратность и обеспечить его сохранность.

Конструкция тормозных колодок для автомобилей с ABS предусматривает наличие отверстия для датчика системы. Планируя выполнить замену, важно приобрести подходящий комплект колодок, совместимый с антиблокировочной системой.

Советы по подбору подходящих по размерам расходников на видео

Правильный подбор задних колодок на Рено Логан

Стоит ли менять самостоятельно?

Во время ремонта или обслуживания тормозов необходимо не только правильно собрать весь механизм, но и оценить состояние деталей – направляющих, манжет, пыльников, поджимных пластин,

диска, пружин, шлангов и фитингов.

Степень износа тормозного диска может определить только специалист

Проводить ли обслуживание своего Renault Logan самостоятельно или доверить процедуру профессионалу, автолюбитель вправе решать самостоятельно. Но нужно помнить: вовремя выявленная мастером неисправность тормозов – это не только сэкономленные деньги, но и «страховка» от внезапной поломки, потери управления и дорожной аварии, в которой вы окажетесь виновником.

Задние и передние колодки: выбираем правильно

Чтобы эффективно и правильно выполнить замену тормозных колодок, необходимо сперва выполнить ряд вспомогательных и подготовительных действий. И первое из них – это покупка самих деталей. Решить этот вопрос можно несколькими способами. Первый – это обратиться к официалам в сервисный центр Renault. Мастера сервисного центра выполнят работы от А до Я: найдут новую подходящую деталь, проведут диагностику и выполнят замену.

Минус у способа, описанного выше, только один – дороговизна мероприятия. Если финансовая сторона проблемы для вас имеет значение или официального представительства «Рено» попросту нет в вашем городе, то обратитесь к следующему варианту. В этом случае покупка деталей ложится на ваши плечи. Правильным решением будет обратиться в магазин автозапчастей, специалисты которого подберут колодки исходя из VIN-номера вашего авто.

Вы можете предварительно снять старые колодки со своего автомобиля и отправиться с ними в ближайший магазин. Это позволит с точностью подобрать качественную запчасть.

Выбор колодок нужно делать, исходя из комплектации и поколения вашего Рено Логан. Логично заявлять, что колодки у автомобиля с 1.4 литровым мотором меньше, чем у аналогичного транспортного средства с двигателем в 1.6 литра. Мы подобрали артикулы оригинальных деталей для обоих версий машины:

1. 7701208265 – артикул для 1.4 литровой версии.
2. 7711130071 – артикул для 1.6 литровой версии.

Когда вы решите остановить свой выбор на аналогах, то каких-либо особых предпочтений отдать некому. Так или иначе, но чем дороже деталь, тем она качественнее и надежнее. Неплохо зарекомендовали себя на рынке изделия марки ATL, Bosch, Roadhouse и Ferodo. Все эти колодки – относительно бюджетные, но обладают всеми необходимыми качествами, чтобы обеспечить надежность и функциональность тормозной системы автомобиля.

Важно! От того, насколько качественные тормозные колодки вы выберете, будет зависеть ряд факторов: пробег без поломок, состояние тормозных дисков и пр. Экономить можно и нужно, но только, если это не пойдет во вред автомобилю после замены задних колодок Renault Logan

Артикулы колодок для Рено Логан 1

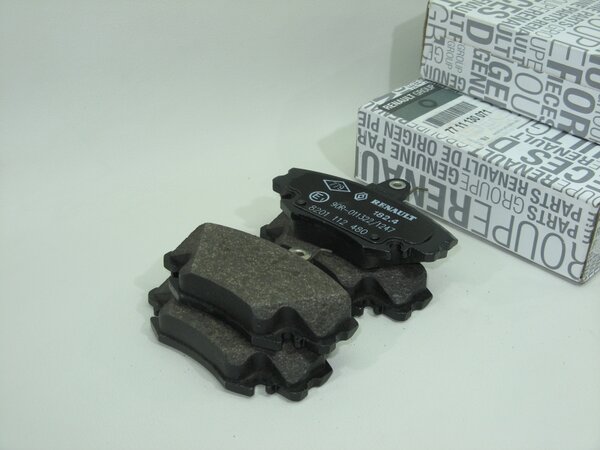

Колодки тормозные дисковые передние Renault (арт. 7711130071)
Почти все Renault Logan, продаваемые в России, укомплектованы тормозными дисками диаметром 259 и толщиной 12 мм. На некоторых седанах с мотором 1,4 литра стоят диски меньшего размера (238 мм). При этом колодки для обоих вариантов идентичны.

Оригинальные передние имеют артикулы 410602192R и 7711130071.

Задние барабаны имеют диаметр 203,2 мм на Рено Логан с двигателем 1,6 л и 180 мм с 1,4 л. Оригинал на 180 мм только один: 7701205755. Для большего размера: 7701208111; 432004255R; 440601749R.

Для Логан 1 поколения есть альтернативные варианты от известных компаний.

Задние тормозные колодки Bоsch 986467720
Передние неоригинал:

• Luсas ТRW – GDB400;
• LРR – 05Р220;
• Zimmermann – 214631802;
• Road House − 214120;
• Bоsch − 986467720;
• Rеmsa – 014120;
• Girling − 6116341;
• Tеxtar – 2146306;
• Brembo – Р68038;
• ATE – 13046028342.

Для барабана 203,2 мм:

• Lucаs ТRW – GS8729;
• LРR – 7130;
• Zimmermann – 109901012;
• Road House − 419901;
• Вosch − 986487585;
• Remsа – 419901;
• Girling − 5187291;
• Textаr – 84048002 (вместе с цилиндрами);
• Brembo – S61520;
• ATE – 3013703122.

Замена

Берём толстую шлицевую отвёртку. Заводим её в прорезь на скобе, и, опираясь на «внешнюю» колодку, сдвигаем скобу наружу (рис. 1). Тем самым мы вдавим поршень в тормозной цилиндр.

Вдавили поршень, открутили винт

Дальше ключом «на 13» нужно выкрутить винт крепления. Палец удерживают ключом «на 17» (рис. 2).

Основное действие – это открывание скобы. А открыв её, сразу вынимают колодки, а затем и пружины, установленные по краям (см. фото).

Открыли скобу, удалили всё лишнее

В некоторых комплектациях пружины отсутствуют. Можете добавить пружины, купив деталь по артикулу (см. ниже).

Очистив направляющие элементы, а также нанеся смазку на винт крепления, производят сборку узла.

Перед закрытием скобы

Устанавливают пружины, затем – колодки. Скобу закрывают, винт вкручивают. Иногда приходится вдавливать поршень – тут нужны плоскогубцы.

Замена задних колодок

Для замены задних колодок потребуется демонтаж тормозного барабана, который является одним целым со ступицей. В условиях автомастерской для этого используется ударный съемник, самостоятельно его можно сбить, обстукивая молотком по бортику крест-накрест. Чем больше изношен тормозной барабан, тем труднее его сбить – мешает буртик по краю выработки.

Выковырнув из ступицы защитный металлический колпак, головкой 30 мм выверните ступичную гайку, снимите барабан. Далее нужно соблюдать порядок разборки механизма:

• Извлеките вертикальную пружину саморегулировки ручного тормоза и связанный с ней рычажок.
• Отсоедините верхнюю пружину, стягивающую колодки.
• Провернув чашки на 90 градусов, извлеките удерживающие колодки штифты-«солдатики» и их пружины.
• Снимите распорные планки.
• Извлеките, отсоединив усики нижней стяжной пружины, сначала переднюю колодку, затем, сняв хвостовик троса ручного тормоза, и заднюю.

Сборка происходит в обратном порядке. После того, как все детали установлены на место, необходимо отрегулировать расстояние между колодками, вращая зубчатую гайку на верхней планке. Нужное расстояние «от края до края» — 202,2…202,7 мм.

Активация в Windows 10 учетной записи Администратор

Как и в предыдущих версиях ОС, в Windows 10 есть скрытая встроенная учетная запись Администратора, скрытая и неактивная по умолчанию. Однако в некоторых ситуациях она может оказаться полезной, например, при невозможности каких-либо действий с компьютером и создания нового пользователя, для сброса пароля и не только. Иногда, наоборот, требуется отключить этот аккаунт.

В этой инструкции подробно о том, как активировать скрытую учетную запись Администратор Windows 10 в различных ситуациях. Также будет рассмотрено, как отключить встроенную учетную запись администратора.

Отмечу, что если вам просто нужен пользователь с правами администратора, то правильные способы создать такого пользователя описаны в материалах Как создать пользователя Windows 10, Как сделать пользователя администратором в Windows 10.

Включение скрытой учетной записи Администратора в обычных условиях

Под обычными условиями далее понимается: вы можете зайти в Windows 10, и ваша текущая учетная запись также имеет права администратора на компьютере. При данных условиях, активация встроенной учетной записи не представляет никаких проблем.

1. Запустите командную строку от имени Администратора (через меню правого клика по кнопке «Пуск»), есть и другие способы открытия командной строки Windows 10.
2. В командной строке введите net user Администратор /active:yes (если у вас англоязычная система, а также на некоторых «сборках» используйте написание Administrator) и нажмите Enter.
3. Готово, можно закрыть командную строку. Учетная запись администратора активирована.

Установить в Windows 10 меню пуск от Windows 7

Для входа в активированную учетную запись вы можете либо выйти из системы, либо просто переключиться на вновь активированного пользователя — и то и другое делается путем нажатия Пуск — Значок текущей учетной записи в правой части меню. Пароль для входа не требуется.

Выйти из системы также можно через правый клик по пуску — «Завершение работы или выход из системы» — «Выход».

Скачать образ Windows 10 ISO с сайта Майкрософт / 4 варианта

О включении этой учетной записи Windows 10 в «необычных» условиях — в последней части статьи.

Меняем данные детали у тормозных узлов передней оси

Как поменять колодки правильно пошагово:

Сначала вывешиваем авто посредством домкрата. Надежно фиксируем и применяем упоры, предотвращающие скатывание. Не забываем о ручнике. Отвинчиваем и убираем колесо. С помощью шлицевой отвертки производим отвод тормозного поршня

Важно исключить повреждение его резиновой манжеты. Вооружаемся ключом на «13» и отвинчиваем болт, которым закреплена нижняя направляющая суппорта

На другой стороне стопорим его посредством ключа на «17». Извлекаем болт и поднимаем наверх откидную скобу. Беспрепятственно вынимаем колодки. Пластины, предотвращающие скрип, можно не заменять. Достаем направляющие, очищаем от налета грязи и смазываем специальным компаундом (именно для тормозных механизмов). Литол или прочие аналоги применять запрещено! Это приведет к вымыванию такой смазки или высыханию, что спровоцирует закисание поршня в одной позиции. Проверяем целостность пыльников направляющих. Если присутствуют трещины, меняем элементы на новые (используем из рем-комплекта). По завершении данных операций заводим в суппорт новые колодки. Если их посадка затрудняется, отводим поршень на большую величину (он заходит в цилиндр). Исключить повреждение манжеты позволит подходящая подкладка. Собираем узел и навешиваем колесо. Болты тщательно обтягиваем.

Пошаговая инструкция

1. Срываем колесные болты, поддомкрачиваем и снимаем колесо.

2. Плоской отверткой разводим колодки. Во время этой процедуры следите за уровнем тормозной жидкости в бачке. Если нужно откачайте с помощью шприца.

3. Откручиваем нижний болт крепежа суппорта. Ключом на семнадцать держим направляющую, а ключом на тринадцать откручиваем болт.

4. Поднимаем суппорт и извлекаем колодки.

5. Снимаем суппорт и кладем его так чтобы он не висел на тормозном шланге.

Суппорт вынимаем из верхней направляющей.

6. Откручиваем два болта крепления скобы тормозного суппорта и снимаем ее. Болты под головку на восемнадцать.

7. Для снятия тормозного диска откручиваем два фиксирующих винта под Torx T-40. Перед тем как откручивать винты, постучите по ним молотком.

8. Обычно диск не снимается после откручивания фиксирующих винтов, он прикипает к ступице. Брызгаем проникающей смазкой в места где вкручиваются колесные болты и немного обстукиваем молотком в том месте где диск прилегает к ступице. После таких манипуляций диск должен сдаться.

9. Металлической щеткой очищаем ступицу от ржавчины. Нужна чистая и ровная поверхность.

10. Одеваем новый тормозной диск и фиксируем его винтами.

После того как винты уперлись. Обстучите молотком в том месте где диск прилегает к ступице и проверьте затяжку винтов.

11. Прикручиваем скобу суппорта на место. Рекомендую использовать фиксатор резьбы.

12. Очищаем посадочные места колодок. Рекомендую снять пружинки колодок, очистить их и установить на место.

Так же вымойте направляющие пальцы, резинки и отверстия на тормозной скобе под пальцы.

13. Установите тормозные колодки на места посадки.

14. Смажьте направляющие пальцы и установите суппорт. После установки суппорта закрутите болт крепежа пальца, рекомендую использовать фиксатор резьбы.

Если не можете одеть суппорт на колодки, нужно немного вдавить тормозной поршень.

Советы

Замена колодок и дисков на правой и левой стороне идентичны.

Во время вдавливания тормозных поршней контролируйте уровень тормозной жидкости, при необходимости откачайте. После замены колодок и дисков доведите уровень до нормы.

Видео урок

ЗАМЕНА ПЕРЕДНИХ ТОРМОЗНЫХ КОЛОДОК И ТОРМОЗНЫХ ДИСКОВ НА ПАЦИЕНТЕ РЕНО ЛОГАН, САНДЕРО.

Особенности замены задних колодок в 1,6-литровом Логан

Этот процесс идентичен работе с 1,4-литровой версией.

1. Установив авто на площадку, деактивируем ручник.
2. Для фиксации автомобиля Рено Логан переводим рычаг КПП в положение, соответствующее первой передаче.
3. Ослабляем затяжку колесных болтов и вывешиваем машину домкратом.
4. Демонтируем колесо и обеспечиваем подступ к барабану.
5. Удаляем протекционный колпачок. Если присутствует ABS, то извлекаем датчик системы.
6. В подкапотном пространстве Renault Logan откачиваем тормозную жидкость, пока ее уровень не остановиться на средней отметке (пользуемся шприцем).
7. Вернувшись к барабану, откручиваем его гайку, применив ключ-головку на «30». Помним о направлении отвинчивания этих болтов (правая сторона – по часовой стрелке, а левая – наоборот)! Снимаем барабан (при потребности применяем WD-40).
8. Извлекаем пружины: стяжную и регулятора зазора.
9. Сдвигаем переднюю колодку в направлении вперед, после чего выворачиваем планку на 1800 вдоль соответствующей оси. Теперь удаляем саму планку и регулятор наружу.
10. Добравшись до опорной стойки Renault Logan, извлекаем ее с пружиной и опорной чашкой.
11. Отводим заднюю и демонтируем разжимной рычаг, соединяющий его с тросом активации ручника.
12. Удаление накладки осуществляем после того, как будет стянут рабочий поршень. Для этих целей удобно будет воспользоваться проволокой или подходящим жгутом из резины.
13. На поверхность ребристых выступов накладываем смазку. Применяем только термостойкий продукт, способный сохранить свойства при 250 и более градусах.

Меняем задние колодки

Задние колодки на Рено Логан подлежат замене примерно в два разе реже, чем передние. Необходимость возникает при достижении критического износа или обнаружении физических дефектов на тормозных барабанах и колодках.
Для качественной замены барабанных колодок следует приготовить:

• вороток с головкой на 30;
• отвёртку;
• плоскогубцы;
• штангенциркуль;
• средство WD-40 или небольшое количество бензина;
• комплект новых барабанных колодок.

Пошаговое руководство

1. Опустить рычаг ручника вниз.
2. Ослабить болты крепления колеса. Поднять домкратом одну сторону и установить автомобиль на надёжную опору.
3. Открутить колесо. Снять защитный металлический колпачок. Открутить гайку головкой на 30. Она фиксирует ступичный подшипник с тормозным барабаном.
   Отверткой снять защитный колпачок

   Головкой на 30 открутить гайку ступичного подшипника

4. Снять барабан и почистить механизм тормозов от грязи и пыли.
   Снять тормозной барабан с подшипником
5. Снять пружину регулятора и сам регулятор.
   Снять пружину автоматического регулятора зазора

   Снять регулятор помогут отвёртка и пассатижи

6. Снять верхнюю пружину, которая стягивает тормозные накладки.
   Снять пассатижами пружину, которая стягивает колодки сверху
7. Снять чашки с пружинами на опорах передней и задней колодок.
   Снять с опорных стоек пружины и чашки
8. Вынуть планку с регулятором зазора.
   Вынуть планку регулятора зазора
9. Снять нижнюю пружину, которая стягивает колодки.
   Снять нижнюю стягивающую пружину задних тормозных колодок
10. Отсоединить трос ручника.
    Отсоединить наконечник тормозного троса от механизма
11. Установить новые колодки и собрать механизм заднего тормоза в обратном порядке.
12. Проверить штангенциркулем расстояние между внешними поверхностями колодок. Оно должно быть равно 205,45 ± 0,25 мм. Расстояние меняется путём изменения длины распорной планки. На ней есть гайка с левой резьбой. Вращать её можно отвёрткой, освободив храповый механизм.
    Измерить расстояние между внешними поверхностями тормозных колодок

    Регулируем расстояние. Оно должно быть 205,45 мм

13. Очистить барабан и установить его.
14. Закрутить новую гайку ступичного подшипника.
15. Установить колесо.

В той же последовательности провести замену колодок на втором колесе. Потом 6–8 раз нажать тормоз. Будут слышны щелчки, так работает автоматическая регулировка просвета между барабаном и колодками. После окончания регулировки щелчки не будут слышны. Подтянуть при потребности тросы стояночного тормоза.

На заключительном этапе проверить:

• свободное вращение колёс при незатянутом ручнике;
• уровень жидкости в гидросистеме тормозов.

Видео-инструкция

Рекомендации после замены передних тормозных колодок на Рено Логан

Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов, хотя колодки установлены фирменные. Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно оцените и эффективность тормозов. Старайтесь не тормозить резко, хотя бы первые 200 км. При сильном нагреве не приработанных колодок верхний слой их накладок подгорает и тормоза долго не будут максимально эффективными

Задние тормозные колодки

Задний тормозной контур представлен барабанными колодками. Они выполняют одновременно две функции: торможение и фиксация диска при активации ручного стояночного тормоза.

Оригинальные (1.2 / 75 л.с., 1.6 / 82 (102) л.с.)

Артикул	Цена (руб.)	Артикул	Цена (руб.)
FSO 7701208111	От 1300	LPR 07130	–/–
7701206962	–/–	LPR 08630	–/–

Заменители (1.2 / 75 л.с., 1.6 / 82 (102) л.с.)

Артикул	Стоимость (руб.)	Артикул	Стоимость (руб.)
FERODO FSB642	От 700	FERODO FSB4031	От 700 – 750
LYNXauto BS6300	–/–	FENOX BP53009	–/–
FENOX BP53002	–/–	LPR 09890	–/–
LPR 08630	–/–	TRW GS8780	–/–
REMSA 4152.00	–/–	FEBI BILSTEIN 37237	–/–
AYWIPARTS AW1820043	–/–	PATRON PSP642	–/–
(Рено 2008 года)	(Рено 2021 года)
AYWIPARTS AW1820015	–/–	PATRON PSP4031	–/–

Замена передних колодок

Когда все подготовительные работы выполнены, запчасти закуплены и есть свободное время, пора приступить к ремонту. Как упоминалось ранее в статье, менять колодки нужно комплексно. Рекомендуется начать с переднего колесного ряда. Порядок работ по замене передних тормозных колодок Рено Логан выполняется следующим образом:

Сперва установите автомобиль на домкрат или подъемник, обеспечив достаточное пространство под ним. Снимите передние колеса, при этом обеспечив доступ за колесный поршень. В этом вам пригодится отвертка с плоским концом. Вставьте его в отверстие суппорта, после чего двигайте цилиндр вовнутрь. Используйте рожковый ключ на 17, чтобы снять основной болт крепления. Подымите скобу суппорта, тем самым освободив колодку. Обе скобы необходимо предварительно снять с крепежей и открутить. Выполните полную очистку посадочного паза от грязи, возможной ржавчины и пыли. На следующем этапе постарайтесь визуально определить износ не только самих тормозных колодок, но и всех близлежащих элементов

Так, особое внимание нужно уделить фрикционным накладкам. В случае, когда минимум один из вышеописанных элементов чрезмерно изношен, замене подлежат обе колодки суппорта.

Вероятно, вам не удастся полностью обезжирить накладки, поэтому в случае существенного загрязнения они обе подлежат скорейшей замене.

Если при осмотре тормозного узла вы обнаружите, что передние колодки Renault Logan сохранились в нормальном состоянии, то достаточно будет тщательно очистить из от масла и грязи. Используйте острый металлический предмет, который позволит с легкостью избавиться от старой грязи и ржавчины. После того как все подготовительные и очистные этапы пройдены, можно приступать непосредственно к установке новых деталей. Осмотрите защитные чехлы. Если они не треснутые, порванные или без видимых повреждений, то можно приступать к монтажу. Осмотр чехлов проводится следующим образом:

Открутите скобу и снимите ее, после чего освободится направляющий палец. Его необходимо достать из направляющей колодки. Если палец в порядке, установите его обратно

Перед этим важно предварительно обеспечить смазку паза и самого пальца. Воспользуйтесь универсальным веществом – WD-40.

Выполните эти действия и для другого колеса. После этого нужно вернуть в бачок тормозную жидкость и спустить автомобиль с подъемника или домкрата. Когда все работы закончены, заведите авто и полностью выжмите педаль тормоза несколько раз. Убедитесь, что никакие индикаторы не сигнализируют о неисправности.

Замена передних и задних колодок

Процесс замены передних / задних колодок не сложный. Наличия специального оборудования, навыков не обязательно, работы под силу каждому владельцу автомобильной техники.

Какие колодки лучше выбрать – очевидно, что с оригинальными каталожными артикулами. Они стоят на7 – 15% дороже аналогов, но имеют увеличенный срок эксплуатации.

• нарушение (затягивание) сроков эксплуатации, профилактики технического средства;
• установка неоригинальных деталей, нарушение технологии монтажа;
• агрессивный стиль вождения технического средства;
• повреждение поворотного кулака, суппорта, наконечников рулевого управления, что повлекло деформацию колодок.

• снижение эффективности торможения;
• систематические маслянистые плямы под колесом после непродолжительной стоянки машины;
• сигнализация индикатора на центральной консоли приборов;
• остановка технического средства сопровождается металлическим скрипом, повышенной шумностью.

Подготовительный этап: набор автомобильных инструментов, ветошь, жидкость для удаления наслоений, комплект новых колодок, смазка на графитовой основе.

Последовательность действий при замене передних колодок:

Renault Logan 2 (Рено Логан 2) устанавливаем на ровную платформу, фиксируем задние колеса противооткатными башмаками, выжимаем ручной тормоз; поддомкрачиваем колесо, снимаем его, извлекаем металлическую защелку – фиксатор, чтобы развести две колодки; отверткой поддеваем тормозные колодки, извлекаем с посадочного места; проводим дефектовку поворотного кулака, суппорта, корпуса. При обнаружении повреждений, нарушения целостности заменяем новыми деталями из числа запаса

Особое внимание обращаем на магистраль подачи жидкости в цилиндр, ее целостность, отсутствие изгибов, трещин. В завершение, регулировка и тонкая настройка;

Устанавливаем новые колодки, собираем распорные планки, конструкции в обратной последовательности.

Тормозные колодки заднего контура устанавливаются по аналогичному принципу. Предварительно подготавливаем инструменты, ремкомплект новых колодок, жидкость для удаления наслоений WD – 40, ветошь. А также, другие расходные материалы, комплектующие, которые необходимо заменить в процессе профилактики.

• Переднюю часть машины фиксируем противооткатными башмаками, включаем первую передачу для повышения безопасности при проведении работ;
• Поддомкрачиваем заднее колесо, отвинчиваем болты, снимаем его;
• Со шлицов снимаем тормозной барабан, прижимные пружины, трос рычага стояночного тормоза;
• Извлекаем колодки, проводим дефектовку суппорта, устанавливаем новые колодки. Распорная планка при новых фрикционных накладках может устанавливаться с неким усилием;
• По завершении, проверяем уровень жидкости в расширительном бачке главного цилиндра. Он расположен в моторном отсеке.

При условии соблюдения рекомендаций по установке, последующая замена колодок через 30 – 35 тыс. км. Нередки случаи, когда колодки ходят по 40 — 45 тыс. км. В случае возникновения затруднений с заменой посмотрите видео в сети интернет, обратитесь к специалистам СТО.

Работы перед ремонтом: какие инструменты подготовить

Как мы упоминали, самостоятельная замена колодок имеет место быть

Важно лишь провести правильные подготовительные работы. Мы постарались собрать все возможные инструменты и жидкости, которые могут понадобиться в этом виде работ:

• Домкрат, чтобы поднять автомобиль и снять колеса.
• Противооткатные упоры, чтобы автомобиль не скатился во время подъема.
• Емкость для тормозной жидкости и приспособления для ее откачки. Как вариант, можете взять обыкновенную пластиковую бутылку и резиновую грушу. Для этого вида работ данного инструментария хватит за глаза.
• Набор ключей: рожковый на 17, накидной или болтовой на 13. Эти инструменты пригодятся при снятии крепежей.
• Отвертка, пассатижи, ножовку и ветошь – ряд вспомогательных инструментов, которые лучше приготовить «на всякий случай».
• Смазка для накидных механизмов.

Как видите, даже такой несложный вид авторемонта, как замена колодок, требует тщательной и размеренной подготовки. Мы уверены, что представленного выше перечня приборов и инструментов хватит для самостоятельного выполнения работ.

Выбор тормозных колодок

Оптимальный вариант замены – это, бесспорно, оригинальные тормозные колодки. Они прекрасно работают и гарантированно выдерживают не менее двух промежутков между ТО (передние) и не менее четырех – задние. Знание заводских артикулов (в терминологии Renault – реферансов) поможет и при подборе аналогов:

Передний комплект	Задний комплект
Logan phase 1, phase 2	41 06 021 92R	44 06 094 15R
Logan 2	41 06 025 81R	44 06 094 15R

Качественными аналогами заводского комплекта можно назвать:

Производитель	Передние Logan	Передние Logan 2	Задние
Bosch	0 986 467 720	0 986 494 661	0 986 487 819
TRW	GDB 400	GDB 2016	GS 8455
Brembo	P 68 008	P 68 059	S 68 525
Ferodo	FDB 1781	FDB 4615	FSB 642

Меняем задние колодки

Задние колодки на Рено Логан подлежат замене примерно в два разе реже, чем передние. Необходимость возникает при достижении критического износа или обнаружении физических дефектов на тормозных барабанах и колодках.

Для качественной замены барабанных колодок следует приготовить:

• вороток с головкой на 30;
• отвёртку;
• плоскогубцы;
• штангенциркуль;
• средство WD-40 или небольшое количество бензина;
• комплект новых барабанных колодок.

Замена колодок тормозных механизмов передних колес Рено Логан

Замену колодок проводим в случае предельно допустимого износа их накладок — минимальная толщина колодки, включая ее основание, должна быть не менее 6 мм. Колодки также необходимо заменить при замене диска тормозного механизма, замасливании накладок или наличии на них глубоких борозд, трещин и сколов, а также в случае отслоения накладок от основания колодок.

Колодки тормозных механизмов передних колес необходимо заменять только комплектом — все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении. Если уровень жидкости в бачке гидропривода тормозов находится на о, то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости. Эту операцию необходимо выполнить для того, чтобы при «утапливании» поршня в колесный цилиндр тормозного механизма во время установки новых колодок жидкость не вытекала из-под крышки бачка. Снимаем переднее колесо. Перед установкой новых колодок необходимо максимально переместить поршень колесного цилиндра внутрь цилиндра. Для этого, вставив через отверстие в суппорте отвертку с широким лезвием между основанием наружной колодки и суппортом и опираясь ею на суппорт…

…сдвигаем скобу, утапливая поршень в цилиндр.

Накидным ключом «на 13» отворачиваем болт крепления скобы к нижнему направляющему пальцу, удерживая палец рожковым ключом «на 17»

Подняв скобу…

…вынимаем тормозные колодки из их направляющей.

Снимаем две пружинные скобы колодок. Металлической щеткой очищаем от грязи и коррозии посадочные места колодок в их направляющей. Перед установкой новых колодок проверяем состояние защитных чехлов направляющих пальцев. Порванный или потерявший эластичность чехол заменяем. Для этого…

…вынимаем направляющий палец из отверстия направляющей колодки… …и заменяем чехол (для замены чехла верхнего направляющего пальца необходимо отвернуть болт крепления скобы к пальцу и снять скобу с направляющей колодок). Перед установкой пальца вкладываем немного пластичной смазки в отверстие направляющей колодок…

…и наносим тонкий слой смазки на поверхность пальца. Устанавливаем новые тормозные колодки в направляющую колодок и опускаем скобу. Если выступающая из колесного цилиндра часть поршня препятствует установке суппорта на тормозные колодки, то поднимаем скобу…

…и раздвижными пассатижами утапливаем поршень в цилиндр. Аналогично заменяем колодки на другой стороне автомобиля. После замены колодок несколько раз нажимаем педаль тормоза для установки зазоров между колодками и дисками. Проверяем уровень жидкости в бачке и при необходимости доводим его до нормы. В процессе эксплуатации поверхность диска тормозного механизма становится неровной, в результате чего площадь соприкосновения новых, еще неприработавшихся, колодок с диском уменьшается

Поэтому в течение первых 100 км пробега после замены колодок, пока новые колодки не приработались, соблюдайте осторожность, так как тормозной путь автомобиля может увеличиться

Когда менять передние тормозные колодки

Регламентированная толщина тормозной колодки на ТО должна быть не меньше 0.6 см. Расстояние, которое вы проедете на автомобиле до достижения данной толщины составит 15 – 20 000 км. Если ваши тормозные колодки меньше или равны этой толщине, то их рекомендуется заменить как можно скорее. Также замена тормозных колодок производится при замене тормозного диска и сразу всех четырёх штук.

Проведите проверку уровня тормозной жидкости. Если её уровень находится на максимальной отметке, то перед проведением замены слейте немного жидкости при помощи шприца или резиновой груши (Не выливайте! После замены колодок вы сможете долить жидкость обратно в бачок). Это необходимо для того, чтобы тормозная жидкость не вытекла из бачка, когда вы будете нажимать на тормозной поршень.

Обратите внимание, что после замены колодкам нужно время для притирки. Обычно на это уходит 100-200 километров

Поверхность фрикционного материала должна приработаться к рабочему участку диска. Во время обкатки следует избегать резких торможений. Спустя двести километров колодки можно эксплуатировать в полной мере.

Итак, мы выяснили, как производится замена тормозных колодок. «Рено Логан» — очень простой в обслуживании автомобиль. Поэтому большинство ремонтных операций с ним можно выполнить своими руками.

Замена передних колодок

На Logan устанавливались разные суппорта – если в первом поколении были классические плавающие суппорта, известные склонностью к закисанию направляющих, то Logan 2 получил модифицированные суппорта ATE (фирменное обозначение – «тип TEVES»). Процесс замены колодок на них различается:

На «Логанах» первого поколения нужно, утопив поршень в суппорт мощной отверткой или монтировкой, отвернуть болт одной из направляющих, удерживая ее за головку ключом «на 15». После этого суппорт откидывается на второй направляющей, колодки извлекаются из пазов скобы. Мы, однако, рекомендуем снять обе направляющие, очистить и заменить на них смазку.

На Logan 2 нужно сначала снять наружную пружину, прижимающую внешнюю колодку, затем вытащить заглушки направляющих. Сами направляющие глубоко утоплены и выворачиваются шестигранником 7 мм. Суппорт снимается со скобы полностью.

Видео
