Как выглядит последовательность операций по замене?
Как пошагово меняется лампочка противотуманки:
- Замена противотуманной фары начинается с демонтажа грязезащитного щита, который закреплен на поверхности бампера со стороны расположения намеченной к замене противотуманной фары.
- После этого отсоединяем пластиковый фиксатор подводящих к осветительному прибору проводов.
- Рассоединяем электрический разъем питания патрона с лампой ПТФ.
- Воспользовавшись ключом «Торкс-20», откручиваем два винта, которыми блок противотуманной фары зафиксирован на бампере.
- Теперь фара свободно извлекается, а на ее место устанавливается новый осветительный прибор-аналог.
Иногда требуется замена противотуманной фары, но не всей, а только перегоревшей лампы. Выполняется замена лампочки ПТФ — это совсем несложно. После отключения разъема, патрон вращаем на незначительный угол против часовой стрелки и выводим его вместе с лампой из корпуса противотуманного осветительного прибора.
Вне зависимости от модели ПТФ и типа применяемой в ней лампы монтажные работы выглядят идентично и осуществляются традиционно в обратной последовательности демонтажным операциям.
После завершения сборки проверяем работу осветительного прибора Рено Логан и убеждаемся в отсутствии побочных эффектов (мигание лампы и пр.).
Последовательность выполнения работ
- Для начала владельцу необходимо снять специальный грязезащитный щиток, расположенный на бампере автомобиля Рено Логан. Снимается он с той стороны, с которой расположен дефектный источник освещения – птф.
- Когда эта работа будет сделана, следующей задачей является разъединение пластмассового фиксатора проводов. Проверяется фаза на предмет работы с перебоями. Выполняется эта работа крайне просто.
- Следующим этапом будет отсоединение разъема от противотуманки, фаза отключается. Как только он будет находиться отдельно, лампу надо повернуть против часовой стрелки.
- Теперь противотуманную фару можно извлечь, а провод, на котором находится фаза, желательно отложить в сторону.
Противотуманки далеко не всегда нужно заменять целиком. Бывает и так, что нужно провести замену сгоревшей лампы, в которой фаза перегорела. После отключения всех разъемов, питающих источник света, снятие лампы будет возможно легким движением руки.
Внимание! При необходимости заменить лишь светодиодные лампы, а не фары птф целиком, нужно обратить внимание на наличие конденсата. Если он присутствует, рекомендуется оставить фару без лампы в месте, где отсутствует высокая влажность. В идеале можно оставить ее на солнце на некоторое время. Как только конденсат пропадет, можно начинать установку.
Монтаж противотуманной фары на автомобиль Рено Логан выполняется в обратной последовательности. Поверните лампу по часовой стрелке, после чего подключите разъем, на котором находится фаза. Обратно сожмите пластиковый фиксатор проводов, установите грязезащитный щиток со стороны, где лампа устанавливается. Проверьте работу новой фары и убедитесь в том, что фаза не коротит.
Это интересно: Сброс ошибок на BMW е39 своими силами без помощи специалистов
Читайте также:
Что нам понадобится
Итак, мы определились с фарами и типом источника света на своем Рено Логан, можно начинать замену. Для работы нам понадобятся:
- ключ Torx 20;
- плоская отвертка;
- чистые хлопковые перчатки или хлопчатобумажная ткань;
- лампы нужного типоразмера на замену.
Процесс замены лампочки
Прежде всего нужно снять с бампера грязезащитный щиток. Для этого сначала снимаем пистон крепления щитка к подкрылку, вывернув из него распорный винт.
Отверткой отжимаем щиток вниз и извлекаем пистон крепления щита к подрамнику.
При помощи ключа Torx 20 отворачиваем фиксирующие винты, расположенные по периметру щитка. Теперь его можно снять и получить доступ к противотуманной фаре.
Важно! Местонахождение и количество винтов и пистонов на разных модификациях и поколениях Рено Логан может отличаться. Для примера показан процесс демонтажа на Рено Сандеро первого поколения.
Нащупываем колодку питания и, отжав фиксирующую защелку, снимаем ее. На фото показана фара под H11, с остальных модификаций фонарей колодка снимается аналогично, но на Рено Логан 1 с 2010 по 2014 г. выпуска разъем «смотрит» назад, а не в сторону.
На Рено Логан первой фазы до 2010 года выпуска и на всех автомобилях второй фазы лампа извлекается одинаково. Поворачиваем ее против часовой стрелки на четверть оборота и вынимаем.
На Рено Логан 2010-2014 года выпуска патрон лампы имеет специальные защелки, на которые нужно нажать.
Теперь надеваем хлопчатобумажные перчатки и устанавливаем новый осветительный прибор на место. Подключаем к нему колодку питания и ставим на место брызгозащитный щиток.
Вот мы и заменили лампочки в противотуманных фарах Рено Логан фазы 1 и 2. Теперь ты знаешь, что при подобной неисправности совсем необязательно ехать на СТО – все можно сделать своими руками за каких-нибудь полчаса.
Установка ПТФ
Модели последних выпусков оснащены специальными местами для монтажа противотуманок. В этом случае водителю достаточно приобрести противотуманные фары Рено Логан и установить их, удалив заглушки. Объем работы: покупка осветительной оптики, удаление заглушек, крепление ПТФ и подключение. Следует учесть, что в соответствии с нормативной документацией эти элементы запрещено устанавливать выше оптики головного света.
Советы по установке
Если устанавливать ПТФ самостоятельно, то слишком высоко их крепить не стоит, так как видимость будет на дороге еще хуже. Наиболее эффективными являются фонари с желтыми стелами.
Устанавливать такие фары надо только парами. От бокового габарита противотуманка должна располагаться на расстоянии не больше 400 миллиметров. Высота размещения фары – 250 миллиметров, но обязательно не выше головной оптики.
Это интересно: ГУР: неполадки, запчасти, ремонт насоса своими руками в условиях гаража
Подключение и регулировка
- Подключение начинается с подготовки проводки. Плюсовые контакты сначала соединяются между собой и только потом в один провод. Минусовые контакты, в свою очередь, должны быть соединены с шасси авто или с кузовом. При наличии дополнительных проводов их обязательно фиксируют на кузове или же с другой проводкой изолентой или специальными хомутами. На фазе 2 штатная фишка питания со стороны водителя, к ней подключается смонтированная ПТФ.
- После этого проводка заводится в салон.
- Переключатель, монтаж. Модели последних годов оборудованы не только местами под противотуманки, но и выключателем ПТФ. Если их нет, то лучше размещать на приборной модели, около блока предохранителей.
- Итог трудов — проверка, правильно ли закреплены и подключены ПТФ.
Замена автомобильной оптики — кропотливая работа, требующая внимательности и аккуратности, но результат окупит все затраченные силы.
Процедура идентична как для правой, так и для левой ПТФ.
Обозначенная здесь последовательность работ имеет общий характер, поскольку для различных годов выпуска модели алгоритм действий обладает своей спецификой. Если модификация Рено Логан выпущена до 2008 г., то крепление противотуманного осветительного прибора имеет собственные особенности, которые отличны от нюансов фиксации ПТФ на автомобилях 2009-2010 гг. выпуска.
Регулировка светового пучка противотуманных фар очень важна и не сопряжена с трудностями ее реализации. Приступаем.
- Перед непосредственной регулировкой проверяем давление воздуха в шинах и при потребности прибегаем к его выравниванию.
- Устанавливаем автомобиль передней частью к стене.
- Удостоверяемся, что топливный бак заполнен на половину емкости или менее.
- Наносим на поверхность стены специальную разметку, где заранее отмечаем центры фар. Соединяем эти точки линией и проводим новую прямую на конкретном расстоянии ниже от обозначенной линии.
- Аспекты регулировки и определенные цифровые их параметры «извлекаем» из технической документации к Рено Логан.
Установка ПТФ своими руками
Рассмотрим пример установки ПТФ на Рено Логан фазы 2.
Перед началом установки убедитесь в наличии специального реле в блоке, который находится в моторном отсеке, а также предохранителя на 15А под маркировкой F31, расположенного в предохранительном блоке у левой ноги водителя в салоне автомобиля. А вот, если вы посмотрите на панель со стороны пассажира, то увидите, что у Вас, скорее всего, нет салонного фильтра, это непорядок, скорее установите его!
Реле для противотуманной фары расположено под капотом автомобиля и отмечено на картинке красным кружком
Наличие и целостность этого предохранителя гарантия работоспособности всей схемы ПТФ.
Как показывает практика и отзывы большинства Логановодов, установка противотуманных фар не вызывает трудностей при наличии небольших навыков, подробной инструкции и набора всех необходимых инструментов:
Так расположены провода жёлтого и синего цвета до переделки.
А так они расположены после.
Не стоит подключать ПТФ параллельно лампам ближнего света, так как возрастёт нагрузка на стандартные провода, которые не рассчитаны на столько источников потребления тока. Также лампы ближнего света будут чаще перегорать из-за дополнительных источников нагрузки.
Последовательность действий
Затем откручиваем два болта крепления подрулевого переключателя, отсоединяем по бокам фиксирующий штекер.

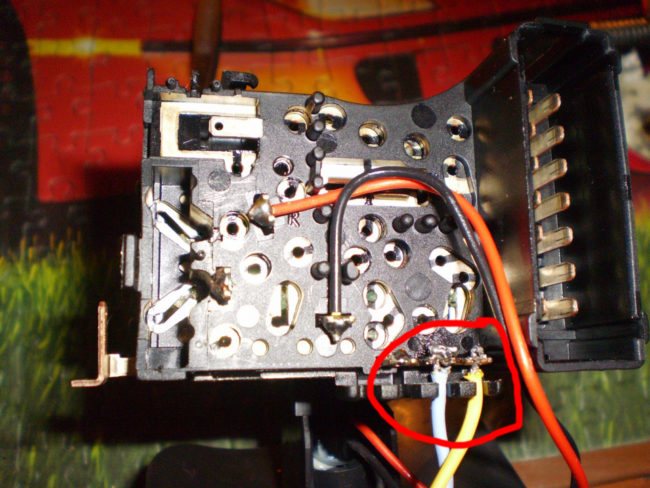

После чего проводим работы по переделке штатного переключателя либо меняем на новый.
-
Читайте также:
Сборку производим в аналогичном порядку снятия.
Подключаем ПТФ
Согласно ПДД противотуманные фары можно использовать вместо фар дневного света, а вот одновременно нет, поэтому всё и подключается через реле!
Фаза 2
Для монтажа ПТФ в фазе 2 необходимо предварительно вырезать шаблон, по которому нужно изготовить отверстия для защёлок и самой фары.
Шаблон необходимо вырезать по накладке, соблюдая все размеры.
Для наибольшей прочности и фиксации накладки можно обклеить двусторонним скотчем или лучше закрепить с внутренней стороны с помощью пластиковых хомутов.
Фаза 1
Далее, лучше всего снять передний бампер, о том, как легко это сделать написано в этой статье. Сняли бампер, установите парктроники!
Отмечаем по шаблону места на бампере и высверливаем их с помощью шуруповёрта или дрели.
Вставляем в высверленные отверстия бампера заглушку ПТФ.
После чего вводим противотуманную фару с рамкой в установленные крепления.
Когда монтаж будет завершен, можно приступать к подключению электроники. Штатная фишка питания ПТФ на фазе 2 закреплена на лонжероне с водительской стороны, к которому и подключаем вновь смонтированные фары.
Проверяем на работоспособность и затем устанавливаем бампер в обратной последовательности снятию.
Для чего нужны противотуманные огни?
” alt=””>
Противотуманные фары предназначены для безопасного передвижения во время дождя, снегопада или тумана. Их можно включать вместо дневных ходовых огней или ближнего света при езде в дневное время суток. Те, кто имеет авто, знают, что в таких условиях использование обычного света в авто не приносит ожидаемого результата.
Отстраивать ПТФ рекомендуется дополнительно в сервисе, чтобы не слепить встречные автомобили. Также после правильной установки таких ламп можно в тёмное время суток пользоваться ближним светом (если он не горит, возможно требуется замена лампы ближнего света) и огнями ПТФ, так лучше видно область с боков (бордюры, ветки).
Особенности регулирования пучка света
После замены фары Рено Логан потребуется регулировка ее светового пучка. Для обеспечения корректности обозначенного процесса во время регулировки следуем таковым обязательным правилам.
- Световой пучок, излучаемый светодиодными источниками, нуждается в весьма точной регулировке. Направление его ни в коем случае не должно превышать максимально допустимый вертикальный уровень по отношению к горизонтальной плоскости.
- Монтаж фар с такими лампами на Renault Logan должен предусматривать максимально близкое расположение противотуманной светотехники к дорожному полотну. Это обеспечит полное достижение корректной границы светового пучка.
- Иногда возникают исключительные случаи, требующие осуществления регулировочных работ в условиях специализированной мастерской. Если во время самостоятельной регулировки не удается достичь требуемых параметров, то это влечет за собой необходимость обращения к сервис-менам.
- После того как была осуществлена замена лампочки противотуманки. Если форс-мажорные обстоятельства отсутствуют, то на самостоятельные регулировочные мероприятия затрачивается обычно не более 1-1,5 часа.
- Процесс регулировки будет удобен, если воспользоваться специальным импровизированным экраном. В его роли может быть обычная ровная вертикальная поверхность с нанесенной на ней разметкой. Автомобиль Renault Logan следует располагать от данной поверхности на расстоянии около 5 метров.
- Противотуманные фары регулируем таким образом, когда верхний уровень светового пятна совпадает на нашем созданном экране с нанесенной горизонтальной линией, которая располагается (обязательно) на 100 мм ниже ранее отмеченных центров фар (соединяющей их прямой). Расстояние между данными центрами должно составлять величину в 1200 мм.
Как установить и отрегулировать противотуманную оптику?
Как происходит установка противотуманных фар? Перед началом процедуры следует внимательно ознакомиться с существующими правилами, как устанавливаются противотуманные фары, что позволит избежать негативных последствий неграмотного монтажа и избавит владельца от нежелательных неудобств. В числе таковых присутствует не эффективное освещение обочины, а банальное ослепление встречных участников потока.
В качестве монтажной процедуры, когда осуществляется установка противотуманных фар, можно избрать два варианта ее реализации: путем самостоятельного выполнения полного комплекса манипуляций и посредством обращения к специалистам профильной мастерской.
Если владельцем избран вариант собственноручной установки противотуманных осветительных приборов, то ему рекомендуется следовать нижеприведенному алгоритму производства работ.
- Первоначально проверяем наличие в монтажном блоке Renault Logan, расположившемся в подкапотном пространстве, специального реле. Если таковой элемент отсутствует, то приобретаем его.
- Устанавливаем автомобиль на достаточно ровную поверхность и демонтируем передний бампер с щитками для отвода грязи.
- В качестве посадочных мест для монтажа противотуманных приборов на бампере изначально присутствуют так называемые «маски». Они выглядят как пластиковые элементы, окрашенные черным цветом.
- Установка противотуманных фар происходит строго в обозначенные места и фиксируем к поверхности бампера саморезами (2-3 шт.).
- Устанавливаем бампер Renault Logan и подключаем электрический разъем к патрону со вставленной в него лампой. Проверяем надежную фиксацию патрона в корпусе и стекло противотуманной фары, дабы обезопасить себя от неприятного «дребезжания» светового пучка (т. е. лампы) при движении.
- Проводку прикрепляем к бамперу Renault Logan посредством пластикового фиксатора.
- Монтируем отводящие грязь щитки.
- Выполняем регулировку оптики.
Установка ПТФ своими руками
Рассмотрим пример установки ПТФ на Рено Логан фазы 2.
Перед началом установки убедитесь в наличии специального реле в блоке, который находится в моторном отсеке, а также предохранителя на 15А под маркировкой F31, расположенного в предохранительном блоке у левой ноги водителя в салоне автомобиля. А вот, если вы посмотрите на панель со стороны пассажира, то увидите, что у Вас, скорее всего, нет салонного фильтра, это непорядок, скорее установите его!
Реле для противотуманной фары расположено под капотом автомобиля и отмечено на картинке красным кружком
Наличие и целостность этого предохранителя гарантия работоспособности всей схемы ПТФ.
Как показывает практика и отзывы большинства Логановодов, установка противотуманных фар не вызывает трудностей при наличии небольших навыков, подробной инструкции и набора всех необходимых инструментов:
* Если вы «дружите» с паяльником и не пользуетесь задними противотуманными фарами, то вам может пригодиться подобная схема перепаивания проводов на стоковом переключателе.
Так расположены провода жёлтого и синего цвета до переделки.
А так они расположены после.
Не стоит подключать ПТФ параллельно лампам ближнего света, так как возрастёт нагрузка на стандартные провода, которые не рассчитаны на столько источников потребления тока. Также лампы ближнего света будут чаще перегорать из-за дополнительных источников нагрузки.
Последовательность действий
Открутив два болта нажимаем на штекер по бокам и отсоединяем стоковый переключатель.
В таком рулевом переключателе сразу встроен вариант переключения передних ПТФ.
Сборку производим в аналогичном порядку снятия.
Подключаем ПТФ
Перед установкой пластиковых накладок чтобы исключить отличие по цветовой гамме, их можно подготовить и покрасить в цвет автомобиля. Благо для этого, грунт и краска в магазинах продаются в баллончиках. Достаточно лишь знать цветовой код вашего авто.
Согласно ПДД противотуманные фары можно использовать вместо фар дневного света, а вот одновременно нет, поэтому всё и подключается через реле!
Фаза 2
Для монтажа ПТФ в фазе 2 необходимо предварительно вырезать шаблон, по которому нужно изготовить отверстия для защёлок и самой фары.
Шаблон необходимо вырезать по накладке, соблюдая все размеры.
Для наибольшей прочности и фиксации накладки можно обклеить двусторонним скотчем или лучше закрепить с внутренней стороны с помощью пластиковых хомутов.
Фаза 1
Для работ в фазе 1, нужно только вырезать нишу под ПТФ в самом бампере.
Далее, лучше всего снять передний бампер, о том, как легко это сделать написано в этой статье. Сняли бампер, установите парктроники!
Благодаря шаблону, просверлить отверстия не составит труда
Заглушку следует вставлять в пазы до характерного щелчка и до момента когда она плотно войдёт в бампер.
Зафиксированную фару для надёжности стоит закрепить пластиковыми хомутами.
После того как фары установлены, подключить жгут проводов к фишке, не составит труда.
Проверяем на работоспособность и затем устанавливаем бампер в обратной последовательности снятию.
Какова роль ПТФ и характеристики?
Нередко «Логановоды» озадачиваются вопросом: противотуманные фары для Рено Логан действительно ли необходима только для передвижения в условиях тумана? А вот и нет! Эти приборы оказывают существенную помощь ездоку при движении ночью на загородных магистралях или на неосвещенных участках. Если заводская комплектация не предусматривает наличия ПТФ, то настоятельно рекомендуется их приобрести и смонтировать в заранее предусмотренные места на бампере. Когда оптика будет качественной, комфорт поездки гарантированно улучшится.
Для эффективности освещения дорожного полотна в условиях повышенной туманности в противотуманных приборах, необходима не только установка потивотуманных фар, а установка специальных ламп накаливания с желтым спектром освещения.
Некоторые владельцы, желая повысить световой эффект, устанавливают в противотуманные фары лампы с повышенной мощностью. С одной стороны, это неплохо, но при отсутствии правильного подхода к данной операции, можно в качестве «вознаграждения» заиметь «облезлые» рефлекторы.
Конструктивные аспекты такого элемента, как стекло противотуманной фары весьма близки к таковым у обычной головной оптики. Применив правильный выбор ламп и корректную настройку пучка, можно обзавестись полезным осветительным прибором, а не только изысканным элементом экстерьера.
Лампочка фары рено логан
Не многих владельцев Рено Логан устраивают те противотуманные фары, которые идут в комплектации с завода. Мощность у них небольшая, но стоят они при этом прилично. Также по словам владельцев и установка ксенона не производит ожидаемого эффекта. Многие владельцы авто склоняются к тому, чтобы устанавливать противотуманки на авто еще с предыдущих его моделей, так как в них отражатель более массивный. Если ставить ксенон в штатные противотуманки, то от них может плавиться сам отражатель.
Замена лампы ПТФ на видео ниже.
Замена лампы в противотуманной фаре на Рено Логан
Замена лампы в противотуманке сложнее, чем замена габаритные ламп и лампы ближнего света.
- Снять защитный щиток на бампере.

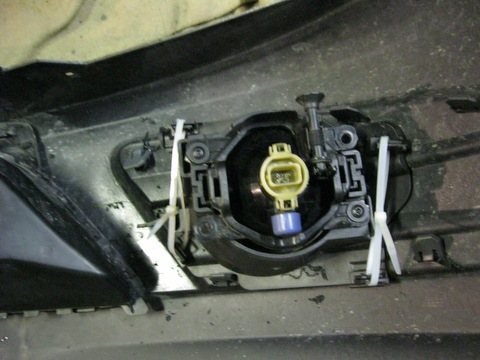

Патрон ПТФ и провода

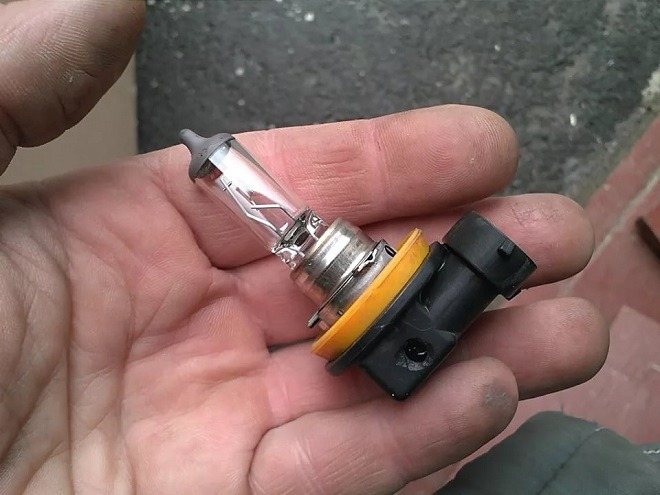

Лампа в патроне, готова к рабте
Тип лампы

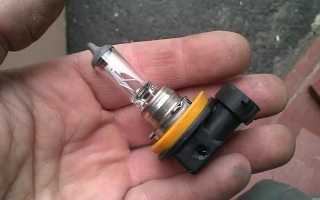

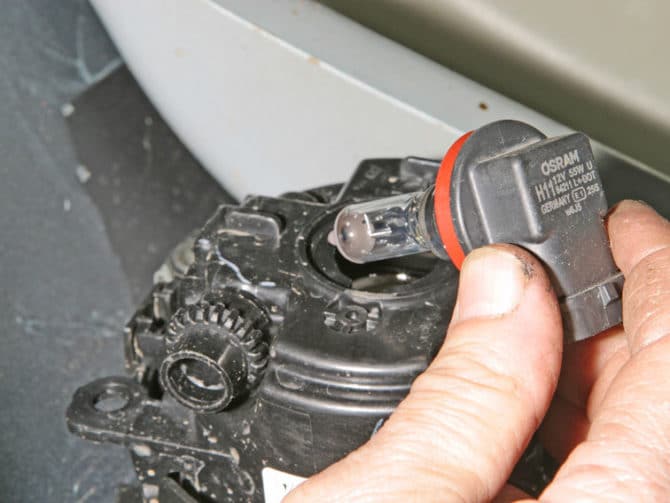

H11 12V 55W — стандартные размеры и тип лампы в противотуманной фаре на Рено Логан. Мощнее лучше не брать, оплавится пластик!
Диодная лампа против стандартной
Мы рекомендуем устанавливать диодные лампы в ПТФ. Срок службы больше, светят лучше, но стоят дороже. Решать Вам!
Советы по установке
Если устанавливать ПТФ самостоятельно, то слишком высоко их крепить не стоит, так как видимость будет на дороге еще хуже. Наиболее эффективными являются фонари с желтыми стелами.
Устанавливать такие фары надо только парами. От бокового габарита противотуманка должна располагаться на расстоянии не больше 400 миллиметров. Высота размещения фары — 250 миллиметров, но обязательно не выше головной оптики.
Регулировка
Одной только замены фары недостаточно. Главной ее особенностью является то, что некоторые модели Логан могут излучать белый (обычно это светодиодные модели), а некоторые – желтый свет. Главный момент – надо правильно настроить птф. Так, вы можете быть уверенными в том, что поток света направляется именно туда, куда надо, а не вверх или в сторону. В процессе регулировки нужно обязательно соблюдать такие правила:
- Регулировку границ пучка света, который излучают светодиодные птф, надо выполнять максимально точно. Запомните – свет от данного источника никогда нельзя направлять выше определенной горизонтальной плоскости;
- Установка таких фар птф на Логан должна выполняться максимально близко к дорожному покрытию. Это позволит предельно корректно определить границу светового пучка, который излучают светодиодные модели.
Только в исключительных случаях требуется корректировка на станции технического обслуживания. В большинстве случаев эта работа выполняется самостоятельно, так как принцип разборки и сборки является довольно простым. Тем не менее, если вы видите, что с корректировкой работы противотуманной фары на автомобиле Рено Логан возникают проблемы, скорее всего, придется навестить сервисный центр.
На выполнение полного перечня работ, описанных выше, требуется максимум один час свободного времени. В сервисном центре это время может быть больше, в зависимости от очереди на ремонт других транспортных средств. Замена птф на автомобиле Рено Логан должна проводиться в том случае, если противотуманная фара нестабильно зафиксирована на своих посадочных местах, перегорела лампа, либо треснуло защитное стекло. Вполне возможно, заменить лампу придется и при наличии глубоких сколов, поскольку они способны ухудшить рассеивание светового потока. Соответственно, это приводит к проблемам во время езды в тумане.
Выводы
Монтаж противотуманной оптики в Renault Logan, как показала практика, обычно не способен вызвать затруднения и повышенных временных затрат. Здесь не лишними будут навыки регулировки, позволяющие корректно и достаточно быстро «выставить» световой пучок. Если возникают проблемы, когда происходит замена лампочки ПТФ или последующей регулировке, целесообразной мерой будет обращение к специалистам, что сэкономит время и сбережет нервы.
В большинстве случаев к замене комплекта фар Рено Логан прибегают в случае их повреждения. Если таковой фактор отсутствует, то ограничиваемся заменой ламп и, при желании, полировкой рабочей поверхности (пластиковой колбы). Замена лампочки противотуманки позволит не только повысить эффективность излучаемого светового потока, но и существенно облегчить обзор в затрудненных погодных условиях (дождь, туман и пр.).
