Как снять фару на Калине 2: регулировка, настройка и замена лампы ближнего света

Проверка и регулировка фары, замена лампы ближнего света на Ладе Калине-2
В головной оптике чаще всего приходится менять лампы ближнего света. Для автомобиля Лада Калина лампа ближнего света – это галогенка с патроном «H7», мощность которой равна 55 Ватт (не больше). С завода могут идти лампочки фирмы Osram, но подойдут и другие. После замены нить накала будет занимать новое положение, и настройка фары может сбиться. Так что, проверка настроек, а при необходимости и регулировка фар выполняется сразу после замены ламп, которая на Ладе Калине производится без демонтажа блок-фары.

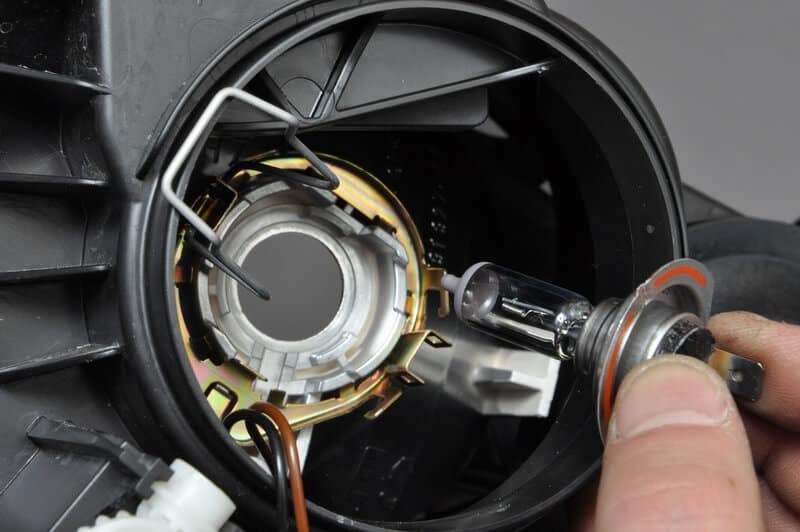

Пошаговая инструкция по замене

Каждая лампочка стандарта «H7» имеет железный цоколь, который к блок-фаре прижат проволочной скобой. Чтобы отогнуть эту скобу, достаточно подобраться к плоскости фары сзади. Откроем капот и посмотрим, что именно будет нам мешать.

За фарой справа установлен бачок омывателя. Его демонтируют так: отключают клеммы электродвигателей, закручивают пробку посильнее, находят одну гайку и один болт крепления. Элементы крепления выкручивают ключом «на 10», затем бачок размещают на двигателе. Дальше мы могли бы рассмотреть, как снять фару на Калине-2, но в данном случае это не требуется.

Перед тем, как производить любые манипуляции с электрооборудованием, всегда отключают минусовую клемму АКБ. Подключение этой клеммы лучше выполнять в последнюю очередь (перед закрытием капота). Будьте внимательны.

Последовательность действий по замене:

1. Снимают резиновую крышку, закрывающую отсек лампы ближнего света;
2. Отключают обе клеммы от контактов лампы;
3. Крепёжную скобу выводят из пазов, предварительно надавив на неё, затем скобу отводят в сторону;
4. Вынимают лампу, устанавливают на её место новую, возвращают скобу на место.

Дальше, проведите действия «2» и «1» в обратном порядке. Схема подключения не важна – контактов всего два, и оба идут к нити накала. Вот если бы мы подключали светодиоды. тогда всё выглядело бы сложнее.

Устанавливая галогенный источник света, необходимо помнить: поверхность стекла лампы должна быть идеально чистой. Нельзя допустить, чтобы на колбе остались жировые отпечатки. Монтаж производят в только х/б перчатках. Стекло колбы чистят техническим спиртом либо средством «Секунда».

Регулировка пучка света фар

Правильно отрегулировать фары можно только в условиях СТО. Тем не менее, рассмотрим, как эту операцию выполняют опытные мастера.

На задней стенке узла под названием «блок-фара» есть два регулировочных винта. Первый из них, расположенный ближе к радиатору, позволяет отклонять световой пучок «вверх-вниз», а направление «по горизонтали» регулируют вторым винтом. В идеале, должно получиться вот что: когда автомобиль находится в 5-ти метрах от экрана, граница светового пятна задевает линию «2» (см. рис.). Линия «1» отстоит от земли на расстоянии, равном высоте расположения центров фар. Вторую линию проводят на 65 мм ниже.

Выполняя регулировку, переключатель корректора переводят в положение «0». Разумеется, нужно включать только ближний свет. Ещё заметим, что настраивают фары по очереди («лишний» световой источник закрывают тканью).

Вот ещё пара советов, которые будут полезны:

• Центры пучков должны оказаться на линиях AE, BE;
• Линия «0» имеет следующее значение: она пересекается с линией «1» в одной точке, так вот, граница пятна должна пройти как раз через эту точку;
• Шляпки пластиковых регулировочных винтов совместимы с отвёрткой-шестигранником. Впрочем, подходит и крестовая отвёртка.

Итак, мы полностью рассмотрели, как отрегулировать фары на Калине-2. Конечно, замена ламп вместе с последующей регулировкой – операция менее трудоёмкая, чем подключение магнитолы. Однако, тут важна точность. А спецоборудование, используемое для выполнения настройки, есть только на станциях техобслуживания.

Вопрос-ответ: чего нельзя допускать ни в коем случае

В: Что будет, если купить лампы, имеющие цоколь не «H7», а другой?

О: Не получится выполнить установку ламп в штатную фару.

В: Если использовать мощность более 55 Ватт, это не приведёт к перегреву?

О: Превышение мощности ведёт к тому, что сгорает предохранитель в цепи лампы ближнего света. Для каждой из ламп используется отдельный предохранитель, так что «обмануть» автоматику не получится.

В: Боятся ли галогенки скачков напряжения в сети?

О: Для ламп накаливания вредным фактором является превышение напряжения. В случае использования галогенок, вредных факторов будет два: перекал, недокал. Собственно, поэтому время наработки на отказ можно считать относительной, а не абсолютной величиной. От стабильности напряжения эта величина зависит, и зависит сильно.

замена ламп ближнего света на лада калина

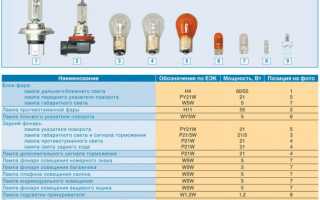

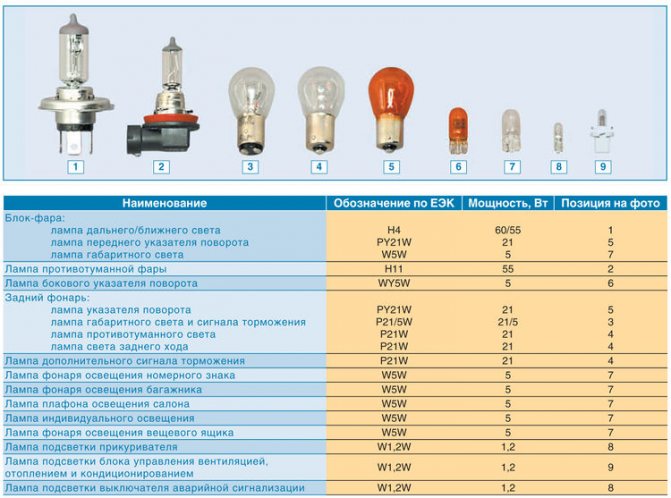

Все о лампах Лады Калины

В нашем материале мы постарались собрать наиболее важную информацию о лампах, которые применяются в популярной среди отечественных автолюбителей модели Лада Калина. Это в первую очередь будет полезно знать таким владельцам, которым по разного рода причинам доводится выбирать и приобретать лампы для установки в световые приборы своих автомобилей.

Сегодня торговая сеть товаров соответствующей направленности способна предложить массу вариантов световых компонентов, где растеряться способен даже профессионал, не говоря уже о новичке. Особой популярностью обзаводятся светодиодные источники, рассматриваемые владельцами Лада Калина 2 как альтернатива штатным элементам освещения.

Далее по порядку.

1. Затронем головные фары.

В этих устройствах присутствуют по три лампы, имеющие разное предназначение. Сразу оговоримся: указатели поворотов – не в счет.

1.1. За дальний свет отвечает традиционная лампа с цоколем типа «H1». Если имеется интерес к светодиодному аналогу, то его маркировка «4456». Заметим, что штатная лампа предпочтительней благодаря более правильному формированию пучка посредством отражателя оптики.

1.2. Ближний свет обеспечивается за счет использования лампочки типа «H7». Аналогом выступает LED-источник «3528». В данном случае галогенное устройство обладает преимуществами, поскольку китайское светодиодное изделие не способно обеспечить требуемый уровень освещения.

1.3. Габаритный огонь. Здесь присутствует световой компонент «W21/5W». Источник подразумевает совмещение традиционного габаритного света и ходового огня. Аналогичную LED-светотехнику в данном случае подобрать весьма затруднительно, поскольку тип ее распиновки «7443» или «3157» (можно запутаться).

2. Осветительные приборы кормы.

2.1. Наиболее распространенными здесь компонентами для задней части машины Лада Калина 2 являются стоп-сигнальные источники. Это лампочки типа «P21W». В качестве аналога к применению приведем LED-устройство «1156». При монтаже лампы потребуется достичь угла рассеивания пучка, равного 360о.

2.2. Лампы, отвечающие за задний ход. Их тип «R10W». Изделия являются малогабаритными и имеют аналогичный цоколь как у источников «P21W». Отличаются только длиной. У рассматриваемой здесь лампы габаритный показатель не должен превышать 3,75 мм.

Читать дальше: Фильмы с участием бмв

При выборе светодиодного излучателя следует проявить внимательность, поскольку альтернативный компонент «1156» должен соответствовать указанному ограничению по габариту.

2.3. Лампы применяемые для заднего хода универсальной версии кузова. Здесь имеет место источник «W16W», который можно справедливо считать бесцокольным аналогом лампы «P21W». Желаете применить LED-лампу? Ищите вариант «T15» с характеристикой по углу рассеивания в 360 градусов.

2.4. Габаритный осветительный элемент и дневной ходовой свет. Здесь производитель применил сдвоенную конструкцию «P21/4W». Лампа обладает двумя нитями накаливания и цоколем, идентичным устройству «P21W».

Внимание! В последнем два контакта! Не спутайте!

Заинтересовались светодиодным вариантом – приобретайте устройство «1157».

3. Поворотники.

В качестве этих важных элементов периодического освещения в Лада Калина 2 выступают лампы «P21W». Их колбы наделены желтым цветом. Светодиодными аналогами являются источники «1156», обладающие аналогичным цветом.

4. Боковые повторители.

Здесь производитель использует распространенные лампы типа «W5W».

Аналогичным устройством с LED-технологией выступает изделие «T10».

5. Противотуманная оптика.

Если вы стали обладателем «Люксовой» Лада Калина, то придется в обозначенные фары устанавливать (при замене) широко известные лампы типа «H11».

Когда владелец Лада Калина симпатизирует светодиодным устройствам, то следует отыскать в продаже лампы аналогичного типа («H11»), однако желательно, чтобы рассеивающий угол равнялся тем же 360 градусам.

6. Прочие источники Калины.

В завершении осталось «пройтись» еще по некоторым лампам.

6.1. Освещение салонного пространства. Применяются элементы «C10W». Длина устройства не превышает 41 мм. На данный аспект обращаем внимание!

6.2. Регистрационный номер «озаряют» лампы «W5W».

6.3. Багажный отсек и бардачок. Здесь мы решили объединить категории, поскольку для освещения обоих пространств используются идентичные источники – «C5W».

6.4. Лампы применяемые для подсветки салонного пространства у передних мест. Применяется элемент «T4W». Длина его составляет 26 мм, что также важно в момент выбора.

Какие лампы ближнего света выбрать на Калину

Лампы, применяемые на автомобиле рено логан 2
Как мы уже указали выше, в ближнем свете устанавливаются лампы H7. С этим типом цоколя сегодня предлагается большое количество ламп самого разного качества. Устанавливать советуем только качественные и проверенные лампы, которые уже зарекомендовали себя.

• PHILIPS H7-12-55 LONGLIFE ECO VISION (4-хкратный ресурс) цена лампы от 400 руб (лампа устанавливается с завода)
• PHILIPS H7-12-55 +30% Vision цена лампы от 300 руб (с увеличенной яркостью)
• PHILIPS H7-12-55 +130% X-TREME VISION 3700К цена набора от 1500 (считаются одними из самых ярких галогенных ламп)
• OSRAM H7-12-55 Ultra Life (3-хкратный ресурс) цена от 400 руб (так же как и филипс иногда устанавливалась с завода)
• OSRAM H7-12-55 +30% Super цена лампы от 300 руб (лампа с увеличенной на 30% яркостью аналогично philips)
• OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED цена комплекта от 1500 руб (На 110% больше света чем у обычной лампы)
• BOSCH H7-12-55 Pure Light цена лампы от 250 руб
• МАЯК H7-12- 55 цена за лампу от 90 руб (недорогой китайский аналог)
• GE H7-12-55 (PX26d) (General Electric) цена за лампу от 180 руб

Если вы хотите, чтобы лампы ближнего света служили максимально долго, следует остановиться на лампах

1. PHILIPS H7-12-55 LONGLIFE ECO VISION
2. OSRAM H7-12-55 Ultra Life

Эти лампы с увеличенным сроком службы, поэтому служат дольше обычных ламп или ламп с увеличенной яркостью. Однако отметим, что некоторым владельцам света на автомобиле с этими лампами не хватает.

Если мало света, можно установить лампы с увеличенной яркостью +30% или +110, +130% — но надо быть готовым к тому, что перегорают они быстрее простых ламп. Использовать их в качестве дхо не рекомендуем.

1. OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED
2. PHILIPS H7-12-55 +130% X-TREME VISION 3700К

При установке подобных ламп, лучше установить ходовые огни и ездить днем на них, чтобы не «жечь» дорогие лампы с увеличенной яркостью.

Подбор и замена ламп Лада Калина 1 — лампа ближнего, дальнего света, птф

Лада 2115 бортжурнал лампы, применяемые в автомобиле лада 2115

Несколько лет назад правительство утвердило закон, согласно которому в дневное время суток необходимо передвигаться на автомобиле либо с включенным ближним светом фар, либо с ДХО (дневными ходовыми огнями). В результате, автомобильные лампы ближнего света, стали перегорать значительно чаще. Лада Калина первого поколения тому не исключение. Те, кто не пожелал ездить с ближним светом фар, устанавливают дневных ходовые огни. В Калине 1 в отличии от второго поколения модели нет ДХО, поэтому приходится ездить с ближним светом фар. Из нашей инструкции вы узнаете как заменить лампы в передней блок фаре, а так же причины по которым эти лампы могут не работать.

Какие лампы устанавливаются в передней блок фаре Лада Калина 1

• Лампа ближнего света — H7 12v/55w
• Лампа дальнего света — h2 12v/55w
• Лампа габаритов — w5w 12v/5w
• Лампа указателя поворотов — PY21W 12v/21w

Чаще всего перегорают лампы ближнего света и передних габаритов, так как при включенном ближнем свете габариты так же работают.

Как мы уже указали выше, в ближнем свете устанавливаются лампы H7. С этим типом цоколя сегодня предлагается большое количество ламп самого разного качества. Устанавливать советуем только качественные и проверенные лампы, которые уже зарекомендовали себя.

• PHILIPS H7-12-55 LONGLIFE ECO VISION (4-хкратный ресурс) цена лампы от 400 руб (лампа устанавливается с завода)
• PHILIPS H7-12-55 +30% Vision цена лампы от 300 руб (с увеличенной яркостью)
• PHILIPS H7-12-55 +130% X-TREME VISION 3700К цена набора от 1500 (считаются одними из самых ярких галогенных ламп)
• OSRAM H7-12-55 Ultra Life (3-хкратный ресурс) цена от 400 руб (так же как и филипс иногда устанавливалась с завода)
• OSRAM H7-12-55 +30% Super цена лампы от 300 руб (лампа с увеличенной на 30% яркостью аналогично philips)
• OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED цена комплекта от 1500 руб (На 110% больше света чем у обычной лампы)
• BOSCH H7-12-55 Pure Light цена лампы от 250 руб
• МАЯК H7-12- 55 цена за лампу от 90 руб (недорогой китайский аналог)
• GE H7-12-55 (PX26d) (General Electric) цена за лампу от 180 руб

Если вы хотите, чтобы лампы ближнего света служили максимально долго, следует остановиться на лампах

1. PHILIPS H7-12-55 LONGLIFE ECO VISION
2. OSRAM H7-12-55 Ultra Life

Эти лампы с увеличенным сроком службы, поэтому служат дольше обычных ламп или ламп с увеличенной яркостью. Однако отметим, что некоторым владельцам света на автомобиле с этими лампами не хватает.

Если мало света, можно установить лампы с увеличенной яркостью +30% или +110, +130% — но надо быть готовым к тому, что перегорают они быстрее простых ламп. Использовать их в качестве дхо не рекомендуем.

1. OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED
2. PHILIPS H7-12-55 +130% X-TREME VISION 3700К

При установке подобных ламп, лучше установить ходовые огни и ездить днем на них, чтобы не «жечь» дорогие лампы с увеличенной яркостью.

Почему не горит лампа ближнего света фар на Калине?

Если вы заметили, что перестала работать лампа ближнего света фар на Калине, причин может быть несколько. Для устранения следует поочередно проверить каждую из причин.

• Перегорела лампа
• Плохой контакт колодки лампы
• Сгорел предохранитель

Первым делом проверьте предохранитель фары на которой не горит лампа. На каждую фару идет свой отдельный предохранитель. В Калине это F12 и F13. Вытащите предохранитель и проверьте его визуально, если целый, значит проблема в колодке, либо самой лампе.

Открываем капот и снимаем резиновый пыльник фары с лампы ближнего света фар

Снимаем колодку с лампы и убираем ее в сторону

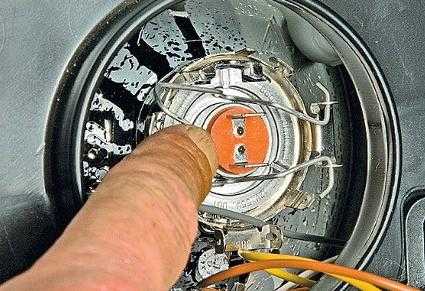

Нажимаем на пружинный фиксатор, слегка отводим его в сторону и поднимаем наверх.

Вытаскиваем старую лампу, устанавливаем новую и производим сборку в обратной последовательности

Снимаем резиновый пыльник с лампы дальнего света

Отсоединяем колодку проводов от лампы

Отжимаем металлический фиксатор лампы и вынимаем лампу.

Устанавливаем новую лампу и производим сборку

Лампа габаритного света на Калине 1 располагается там же где и лампа ближнего света.

Аккуратно берем патрон двумя пальцами и вытаскиваем его из посадочного места

Вынимаем старую лампу из патрона и устанавливаем новую

Поворачиваем патрон лампы против часовой стрелки на пол оборота и вытаскиваем его

Нажимаем на лампу в патроне и поворачиваем против часовой стрелки на пол оборота, вынимаем и устанавливаем новую

На этом замена ламп в передней блок фаре закончена.

При замене ламп ближнего и дальнего света фар не трогайте лампы за колбы. А если дотронулись, колбу лампы необходимо протереть спиртом.

2018-g.ru

Замена лампы дальнего света lada kalina sedan (ваз калина)

Замена лампы габаритов на Калине (фото и видео)

Замена лампочки ближнего света H7 на ВАЗ — Lada Kalina 2

Представляем вашему вниманию подробную фото и видеоинструкцию, как поменять лампу габарита на Лада Калина своими руками.

Какие лампы в габаритах Лада Калина?

В габаритах Калины стоят стандартные безцокольные лампы типа А12-5-2 (W5W). При желании, взамен них можно установить светодиодные лампы.

Замена лампы габаритов на Калине — фото

Перед заменой лампы габарита нужно обязательно выключить их, а также желательно отсоединить минусовую клемму аккумулятора.

Замена лампы габаритов производится при открытом капоте.

Чтобы получить доступ к сгоревшей лампе, снимаем защитный кожух фары напротив секции дальнего света.

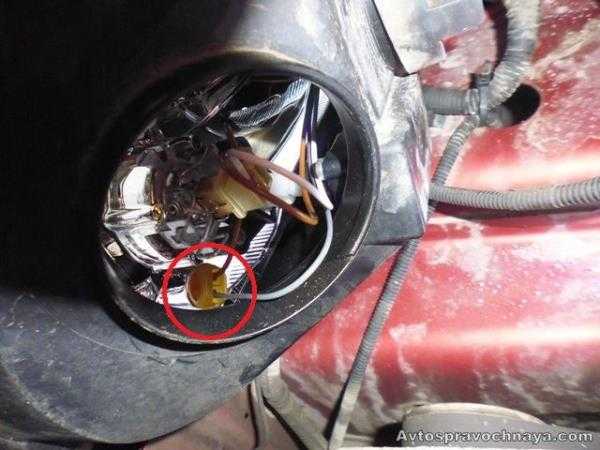

Вот этот патрон желтого цвета внизу фары нам и нужно снять.

Эта процедура осложнена тем, что патрон габаритов на Калине находится в очень неудобном месте, залезть туда пальцами проблематично. Да и усилие, чтобы снять патрон, часто требуется большое.

Многие советуют для снятия патрона габаритов использовать плоскогубцы или иной инструмент. Мы делать этого не рекомендуем, так как пластиковый патрон легко сломать, а найти новый — сложно.

Чтобы облегчить доступ к патрону габаритов, отсоединяем фишку от лампы дальнего света (коричневая, находится выше патрона габаритов).

Теперь доступ стал лучше.

Просовываем руку и аккуратно вытягиваем патрон габаритов на себя. Часто патрон требует больших усилий. Если он не поддается, можно немного покрутить его влево вправо, а потом аккуратно вытянуть, плавно увеличивая усилие.

После того, как мы вытащили патрон, выдергиваем из него сгоревшую лампу.

Вместо нее вставляем новую лампу габаритов.

Затем вставляем патрон обратно на место, до щелчка.

Не забываем воткнуть на место фишку лампы дальнего света.

После этого желательно включить габариты и проверить, все ли работает.

Если лампа работает, закрываем кожух фары и капот.

Замена лампы габаритов на Калине — видео

Несколько дней назад в блоге Лада Калина я писал свой пост о том, что на моей машине возникла не очень приятная картина с запотеванием левой фары (водительской). В общем, ситуация, как оказалось позже, знакома многим владельцам не только Калины, но и других отечественных автомобилей. Дело в том, что по каким-то причинам во внутренней полости фары образуется конденсат, и лампочка постоянно перегорает. Причем, касается это именно ближнего света, так как с ним приходится ездить постоянно в связи с законодательством.

Когда делал это впервые, конечно пришлось потратить немало времени и нервов, хотя при наличии терпения и спокойствия, а также ровных рук, все делается довольно просто. Ниже постараюсь более подробно описать подробный порядок действий, который необходимо выполнить, для того, чтобы произвести замену лампы.

Инструкция по замене лампы ближнего света фар на Калине

• Так, первым делом нужно открыть капот машины. Затем с той стороны, где у нас сгорела лампочка, нужно вытащить (извлечь) резиновую заглушку.
• Когда резинка снята, можно приступать к дальнейшим действиям. Тут-то нам и понадобится терпение. Необходимо пальцами нащупать защелку, которая фиксирует лампу, и отщелкнуть ее. Там получается два усика с каждой стороны, и их надо вывести из зацепления.
• Остается сдернуть два проводка питания, которые идут к лампочке и можно после этого ее вынимать. Но делать это нужно аккуратно, чтобы не разбить ее.
• При установке новой стоит обратить внимание, чтобы ее выступ на корпусе был совмещен с аналогичной по размеру прорезью в фаре. Ставим на место защелку и подсоединяем все провода.

Как и обещал, выкладываю несколько фотографий сего ремонта, думаю, что теперь все показано более наглядно. Что касаемо цен на новые лампочки, то здесь все зависит от толщины вашего кошелька, то есть купить можно хоть за 80 рублей штуку, хоть за 300 р. На собственном опыте могу сказать, что тот же МАЯК может отходить несколько сезонов, если в фару не проникает влага.

Замена ламп в фарах Лада Калина

Замена ламп ближнего и дальнего света на Лада Калина 2 и 1 поколения

Как снять фару на Калине 2: регулировка, настройка и замена лампы

Советы о том как установить лампы ближнего света на Ладе Калина

Тонкости замены ламп ближнего и дальнего света на российских Калинах

Как заменить двигатель печки на автомобиле лада калина

На автомобилях Калина лампа ближнего света перегорает достаточно часто. Причиной тому необходимость держать ее практически всегда включенной. Несколько лет назад в России закон обязал водителей управлять транспортным средством с включенным ближним светом или ходовыми огнями. Из-за этого срок жизни ЛБС значительно сократился, так что каждому водителю стоит знать, как их заменить. Все об этом – в нашей статье.

Почему не горит ближний свет?

Стандартная лампочка Причин, по которым у вас перестал гореть ближний свет, может быть несколько:

• лампочка перегорела;
• проблема в контакте колодки устройства;
• перегорел световой электрический предохранитель.

Прежде чем начинать ремонтные работы, нужно установить, в чем именно состоит проблема. Для этого проводится небольшое исследование.

Вначале, вам нужно проверить предохранитель фары, которая не работает. Учтите, что у каждой фары есть свой отдельный предохранитель. В Калине это предохранители под номером F12 и F13.

Проверить его работоспособность достаточно просто, любые неполадки можно обнаружить визуально. Если с ним все в порядке, проверьте состояние колодки и самой лампы. Для того, чтобы проверить состояние колодки и лампочки, вам нужно будет разобрать саму фару. О том как это сделать, в этой статье будет рассказано в разделе «Руководство по замене лампочек в ближний свет».

Какие лампы лучше устанавливать в фары ближнего света?

Маяк и Osram в упаковке Если вам требуется именно новая лампочка, вначале ее нужно правильно выбрать. Таких деталей на авторынке достаточно много и легко ошибиться.

Для ближнего света на Калине нужна лампа H7 12v/55w. Первые два знака, H7 указывают на тип цоколя, который нужно выбрать. С ним на рынке сегодня можно найти множество различных лампочек. Рекомендуется выбирать продукцию известных компаний, так как она обычно надежнее. Так, для Калины можно найти детали производства фирм Philips, Bosch, Osram и китайский Маяк, самый дешевый из вариантов.

Руководство по замене лампочек в ближний свет

ЛБС без пыльника Процесс замены достаточно простой и осуществляется в несколько основных шагов.

1. Вначале вам нужно открыть капот. Под ним найдите резиновый пыльник ЛБС и снимите его.
2. Далее просто снимите колодку и уберите в сторону.
3. Лампа закреплена пружинным фиксатором. Вам следует просто нажать на него, потом слегка отвести в сторону и затем поднять.
4. Следующий этап – вытащить старую лампочку.
5. Когда демонтаж закончен, самое время установить новую деталь. Весь монтаж производится в обратном указанному выше порядке.

Как видите, осуществить демонтаж старой детали и установку новой можно очень просто всего за несколько минут. Сделав это один раз, вы всегда сможете повторить. Облегчает задачу и легкий доступ к фаре в Калине (автор видео — канал Ремонт авто).

Особенности замены лампы дальнего света

Хотя, как указано выше, ЛБС перегорает значительно чаще из-за большего времени работы, в некоторых случаях необходима замены и дальнего света.

Если вы умеете заменять ЛБС, то и с дальним светом справитесь. Шаги в этом процессе точное такие же: вначале убрать пыльник, потом отсоединить колодку и так далее. Особых нюансов тут нет, так как в Калине фары устроены максимально простым способом.

Цена вопроса

В этом видео доступно показан весь процесс замены деталей (автор ролика — KalinaAutoChannel)

poll id=»929″]

avtozam.com

Самостоятельная замена своими руками

Чтобы заменить лампу ближнего света на Калине, потребуется небольшой набор:

• пара ламп для фар;
• отвертка с плоскогубцами;
• очищающая жидкость.

Рекомендуем осуществлять замену сразу для двух фар, приобретая заранее комплект ламп. Устанавливаем автомобиль на ровную площадку без уклона и выключаем двигатель. Блокируем движение противооткатами и ручным тормозом. После подготовительных операций приступаем непосредственно к работе:

откидываем контакты от АКБ, чтобы избежать риска короткого замыкания; демонтируем блокирующий доступ бачок омывателя; при необходимости может осуществить демонтаж блок-фары или проводим замену на месте; тянем за специальный наконечник резиновой заглушки, чтобы удалить ее с торца корпуса; на следующей стадии снимаем электрические разъемы с цокольных выводов для лампочки; рекомендуется промаркировать или зарисовать схему принадлежности соединительных узлов с потребителями; освобождаемся от фиксатора в виде пружинки, установленного в замке так осторожно, чтобы не допустить падения ее вглубь (помогает намагниченный наконечник отвертки); извлекаем сгоревшую лампочку, вместо которой ставим новую для ближнего света.

Важно при работе с лампой использовать перчатки, так как при работе голыми руками останутся следы на стеклянной поверхности, что снизит ресурс использования лампы и скажется на качестве освещения. В противном случае придется протереть свободную часть лампы спиртосодержащим раствором, устраняющим жирные следы рук

Сборка фары проводится в порядке, обратном разборке

Важно мелкие детали не потерять на открытом пространстве

Хорош только тот автомобиль, который полностью исправен. Даже если машина будет самой дорогой и редкой модели, от нее не будет совершенно никакого толку, если она не может работать корректно. Особенно это касается безопасности. В таком случае подвергается опасности не только сам водитель, но и все участники дорожного движения. Ниже рассмотрим все, что касается ламп ближнего света на «Ладе Калине» — как их подбирать и правильно устанавливать.

Особенности конструкции

Свет Калины не отличается технологичностью, так как в оптике используются классические галогеновые элементы. С завода в модулях стоят детали от Philips или Osram с приставкой Long Life, что означает увеличенный срок службы.

Система освещения Калины в старом и новом кузове отличается расположением модулей, формой, размером. В оптике используются элементы:

• поворотники – PY21W;
• ближний свет – H7/55 Вт;
• дальний свет – H1/60 Вт;
• противотуманки – H11/55 Вт;
• габариты – W5W.

В модификациях Калины с 2013 года с завода добавлены ходовые огни, в которых используются детали с индексом W21/5W.

Некоторые автовладельцы не могут просунуть руку в стесненное пространство между телевизором и корпусом воздушного фильтра. В таком случае демонтируется впускная система Калины или снимается решетка радиатора и фара.

Курсовая оптика содержит 4 лампы

Рассмотрим, как устроена курсовая оптика, то есть передняя блок-фара. Блок содержит четыре отсека, в каждый из которых устанавливается один элемент:

• Лампа дальнего света (H1);
• Лампа ближнего света (H7);
• Комбинированная лампа ходовых огней и «габаритов» (W21/5W);
• Лампа «поворотника» (P21W жёлтого цвета – PY21W).

В скобках указан типоразмер элемента.

Если говорить о ближнем и дальнем свете, с завода установлены лампы стандартной мощности (55 Ватт). Не рекомендуется сильно превышать это значение. Осветительные приборы типоразмеров H1-H7 выглядят так:

H1 – дальний свет, H7 – ближний

Совершая покупку, главное – не перепутать лампу H7 с галогенной лампой похожего типоразмера (H4). А ещё, некоторые фирмы выпускают 24-вольтовые осветительные приборы.

Заменяя галогенные источники света, придерживайтесь следующих правил: нельзя прикасаться к стеклу руками без перчаток, плафон перед установкой рекомендуется обезжиривать. В качестве очистителя подходит средство «Секунда».

Дальше в тексте показана лампа габаритных и ходовых огней:

Читать дальше: Чехлы вязаные на авто

Её типоразмер – W21/5W. Ну а лампочки «поворотников» в курсовой оптике используются стандартные. Они снабжёны металлическим цоколем, их типоразмер – P21W (PY21W).

Плафон жёлтого цвета выглядит, как оранжевый

Как самому заменить лампы

Самостоятельно поменять лампочку в Калине несложно. Время, затраченное на работы, зависит от навыков водителя и размера рук. Некоторые владельцы меняют световые приборы за 15-20 минут без снятия фары, а другие мучаются больше часа и в конечном итоге демонтируют оптику.

В момент замены используются тканевые перчатки. Это помогает защитить кожу рук, а также предотвращает контакт с колбой. При касании остаются отпечатки пальцев, которые нагреваются при включении света и через некоторое время прожигают тонкое стекло.

Во время работ откручивается клемма батареи во избежание короткого замыкания, которое приведет к выгоранию плавкой вставки в блоке предохранителей.

Дальний модуль

Замена лампы дальнего света проще, чем в ближнем модуле, так как крышка расположена ближе к решетке радиатора.

Для выполнения операции потребуется:

1. Заглушить мотор Калины.
2. Открыть крышку капота.
3. Снять защитный пыльник на тыльной стороне фонаря.
4. Аккуратно отключить пластиковую фишку.
5. Открыть фиксатор.
6. Вытащить лампу.

Сборка осуществляется в обратном порядке. При установке клеммы нужно проверить контакты и при необходимости зачистить с помощью плоской отвертки, наждачной бумаги или специального химического спрея.

Ближний свет

Замена лампы ближнего света на Ладе Калине зависит от опыта владельца и подразделяется на два типа:

1. Без снятия фары.
2. С демонтажем модуля.

Большинство владельцев Калины не могут заменить лампу в левой фаре из-за ограниченного пространства. В таком случае придется попросить более ловкого знакомого или самостоятельно демонтировать осветительный прибор для удобства.

Для смены ламп на установленной оптике:

1. Открутить корпус фильтра около левой фары и отодвинуть его в сторону двигателя.
2. Отсоединить клемму моторчика омывателя, вывернуть винты и убрать бачок в сторону.
3. Открыть уплотнители модулей света.
4. Демонтировать колодку с проводами.
5. Отвести пружинный фиксатор.
6. Вынуть деталь.

Сборка фары с новой запчастью осуществляется в обратном порядке.

Для демонтажа фар нужно открутить решетку, крепление модулей и отключить контактную фишку. Снятую оптику поставить на удобную поверхность и заменить элементы света.

Габарит и ДХО

В Калине первой генерации габариты установлены под крышкой ближнего рефлектора.

Замена не отличается от работ в ближнем отделении фары, однако для отсоединения лампы она поворачивается против часовой стрелки. Водители часто устанавливают вместо родного источника света диод, который обладает ярким свечением и способен отработать большее количество часов.

Замена ламп ДХО на Калине второй генерации:

1. Открыть капот.
2. Найти пластиковый фиксатор в нижней части фонаря около решетки радиатора.
3. Повернуть влево на 90°.
4. Потянуть на себя.

Дневные ходовые лампы не содержат галогена в колбе, поэтому их можно брать руками при установке. К деталям без газа относятся элементы заднего хода, которые меняются путем отгибания обшивки в багажном отделении. Для замены лампы стоп сигнала Калины универсал придется открутить пластиковую заглушку на пятой двери, отсоединить фишку и вытащить старую запчасть.

Поворотник

Если габаритная лампочка на Калине находится в свободном доступе, то к модулю поворотника добраться сложнее.

Чтобы поставить новую лампу, нужно:

1. Открутить винты, удерживающие воздухозаборную бочку и бачок с омывающей жидкостью.
2. Отодвинуть детали к двигателю.
3. Нащупать пластмассовый патрон и повернуть его в левую сторону.
4. Лампа из посадочного места вынимается небольшим нажатием и поворотом влево на 90°.

Чтобы поставить новую деталь, нужно:

1. Установить ее в патрон.
2. Нажать и повернуть вправо до упора.

Готовый элемент монтируется в штатное отверстие. Проверить работу света можно с помощью включения соответствующей клавиши на панели приборов Калины.

Противотуманки

При замене света противотуманок потребуется частичный демонтаж локера. Для этого нужно:

1. Вывернуть колесо в сторону моторного отсека.
2. Открутить винты и отщелкнуть клипсы в месте крепления с бампером.
3. Отогнуть подкрылок.
4. Повернуть световую лампу влево до упора.
5. Потянуть на себя.
6. Отключить штекер.

Для монтажа нового источника света в ПТФ нужно предварительно защелкнуть разъем, вставить деталь в фонарь и повернуть вправо.

После проведения работ нужно проверить правильное функционирование света и отрегулировать угол положения рефлектора. Исправный свет на автомобиле обеспечивает хорошую видимость в любых условиях и безопасность на дороге.

Видео «Установка лампочки ближнего освещения на Калину»

Детальная инструкция по установке ламп ближнего света в Калине приведена на видео ниже (автор ролика — канал Kalinin).

Каждая деталь автомобиля имеет свой ресурс, по истечении которого она выходит из строя и нуждается в ремонте или замене. Лампы в фарах — не исключение. В сегодняшней статье мы опишем, как заменить их самостоятельно. Для начала вам надо будет посетить автомагазин и приобрести новые лампы. Лампы ближнего света для Лады Калина имеют обозначение Н7, а дальнего — Н1. Мощность у них одинаковая — 55 ватт. Также будет полезным знать, какие предохранители отвечают за фары — F12 и F13 за ближний свет, F14 и F15 — за дальний.

Кроме того, в процессе замены ламп постарайтесь не притрагиваться к колбам. Они очень чувствительны к малейшему загрязнению, что сразу сказывается на качества освещения. Если вы всё-таки прикоснулись к колбе, то протрите её чистой тряпочкой, смоченной в спирте, и дайте высохнуть, после чего уже можно устанавливать лампу в фару.

Как заменить лампу ближнего и дальнего света на калине

1) Откройте капот и снимите клеммы с АКБ.

2) Найдите круглый чехол на корпусе фары. Подденьте его пальцами и аккуратно потяните на себя — он снимется без труда;

3) Разъедините наконечники 2-х проводов, запомнив, как они стояли;

4) Снимите специальный металлический фиксатор со сдвоенного крючка;

5) Аккуратно возьмите лампочку за контакты и вытащите её;

6) Возьмите новую лампу, установите в обратном порядке

Внимание! На цоколе лампочки есть небольшой выступ. Он должен совпадать с пазом, иначе лампа будет стоять неправильно

7) Установите фиксатор и осторожно попробуйте покрутить лампу. В идеале, она не должна проворачиваться

В противном случае выньте её и повторите п.6;

8 ) Подсоедините провода также, как они стояли до замены, установите чехол. Как видите, замена лампочки ближнего света на Калине — не слишком сложная процедура. Лампа дальнего света меняется аналогичным образом. После выполнения всех работ, подсоедините клеммы к аккумулятору, закройте капот и проверьте работоспособность ламп.

Заключение

В заключение следует заметить, что менять лампы ближнего и дальнего света на Ладе Калина неудобно без проведения ряда подготовительных работ, а именно снятия бачка стеклоомывателя и бачка с охлаждающей жидкостью. Хотя это и сильно увеличивает трудоёмкость, но зато значительно упрощает доступ к фарам. В любом случае, снимать бачки или нет, решать вам.

В темное время суток видимость, а, следовательно, безопасность передвижения на автомобиле, прежде всего зависит от состояния ламп головного света. Если днем водителю для контроля дорожной обстановки достаточно зрения, то ночью или при проезде тоннелей невозможно обойтись без искусственного освещения дороги. Движение ночью с неработающими лампами или отсутствующими фарами запрещено правилами дорожного движения. Во многих странах правила требуют включения световых приборов даже при движении днем. Знание того, как поменять лампочку ближнего света на “Калине” позволяет водителю устранить неисправность прямо на дороге, не тратя время на поездку на СТО.

Лампа Ближнего Света Калина 2

Как заменить лампу на Лада Калина

В дневное время каждый владелец автомобиля полагается на дневной свет, зрение и реакцию. Но с приходом мрака все меняется. В это время следует проявлять особую осторожность, так как трагедии часто происходят из-за халатности, когда видимость плохая. Чтобы предотвратить это, фары должны быть в хорошем рабочем состоянии. Если они не работают, никакое движение не может быть сделано. Даже если вы захотите, это не сработает, так как видимость будет нулевой. Таким образом, очень важно убедиться, что свет безупречен и ярко светит.

Как заменить калининскую лампочку соседства на хэтчбек, седан, универсал

Изменить не легко. Вам не нужно иметь специальные знания и способности. Даже неопытный автомобилист справится с этой задачей. Единственное — действовать поочередно и правильно. Поэтому замена лампы состоит из следующих этапов:

1. Сначала вам нужно
2. Затем выключите питание, отсоединив клемму аккумулятора.
3. Бачок омывателя также следует извлечь для удобства.
4. Затем резиновая крышка снимается.
5. Позже, лампочка должна быть удалена, сжимая фиксатор пальцами.
6. Затем лампа вытаскивается и клемма отсоединяется от нее.

На этом процедура заканчивается. Очень важно понять, как была установлена ​​лампа и какие провода были к ней подключены.

замена Ближний свет Н7 на ВАЗе. Лада Калина 2

Видео аннотация о замене лампочки ближний свет

правая фара включена
Калина 2
, аналогичная замена проводится.

замена лампочка вспыхнула свет (Н7) в калине 2.

Поменять лампочки ближний свет

зимние огни в мороз. C. не хватает времени и коврик и
колба
мы удивлены. Несмотря на.

В противном случае вы не сможете правильно подключить последнюю фару, поэтому вам следует обратиться к мастерам. Если вы чувствуете, что это не ваша работа, лучше всего немедленно отремонтировать машину технику, где все процедуры будут выполнены для вас. Конечно, за это нужно платить, но результат будет самым большим.

Установите новый: последовательная инструкция

Порядок снятия и установки фары с правой или левой стороны мало чем отличается друг от друга. Важно только правильно действовать в соответствии с аннотацией. При установке последней лампочки вам нужно только держать ее за основание, вы не можете коснуться ее руками. После удаления его можно полностью убрать.

Обратите внимание, что для Lada Kalina (16 клапанный двигатель) лампа с розеткой H7. Установите последний следующим образом:

• Он определяется в точке посадки, так что выступ в основании совпадает с канавкой на фаре. Это должно быть твердо исправлено. Только тогда станет ясно, что выступ упал в паз;
• прижмите зажим к лампе так, чтобы центр цоколя находился между антеннами антенн;
• заблокировать защелку на месте;
• Прикрепите оба провода к защелке и плотно закройте крышку.

После завершения этой процедуры вы должны включить свет с близкого расстояния и проверить их работу. Если все хорошо, это означает, что установка была завершена правильно. В случае неприятного события вам нужно отвезти машину в автосалон и заплатить за нее. Лампы следует приобретать только в специализированных магазинах. Предпочитаю самых известных производителей и моделей с гарантией. Фары Osram H7 12V 55W для Kalina Cross сейчас очень популярны.

Некачественные фары не следует сохранять и хранить, поскольку они не будут работать долго и позволят проводить частые регулировки или замены. Важно понимать, что от этих лампочек зависит не только ваша безопасность, но и безопасность пешехода. Особенно важно, чтобы освещение было хорошего качества ночью, чтобы избежать катастрофических последствий.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию у нашего корпоративного юриста, просто задав собственный вопрос в форме ниже.

Лада Калина: лампы и их замена

Начнем с того, что кроме ближнего света, в замене могу нуждаться и другие лампочки Калина 1, Калина 2 и т.д. Для полноты картины, ниже рассмотрим замену ближнего, дальнего света, а также поворотников, стекла фары, самой фары целиком и т.д. Итак, первым делом следует отключить клемму «минус» от АКБ. Только после этого можно приступать к выполнению тех или иных работ.

Сначала перейдем к замене лампочек поворотников. Прежде всего, следует повернуть патрон указателя поворота на 45 градусов против часовой стрелки. После этого его можно достать из корпуса фары.

Далее нужно нажать на лампу, повернуть ее до упора, осуществляя поворот против часовой стрелки. Теперь лампу можно достать из патрона. Для замены ламп в указателях поворота используются лампочки PY21W оранжевого цвета, мощность 21 Вт. Установка новой лампы и сборка осуществляется в обратном порядке.

Если на Лада Калина лампа ближнего света нуждается в замене, тогда замена ламп ближнего света начинается со снятия защитного резинового чехла-кожуха с корпуса фары. Чтобы снять чехол, достаточно потянуть за характерные лепестки, которые выполнены на нем.

Теперь следует отсоединить наконечники проводов от контактов лампы, вывести пружинный фиксатор из зацепления с крючками (2 крючка), после чего отвести фиксатор от лампы.

Далее можно изъять лампу из корпуса фары. Что касается модели Калина, лампа ближнего света на данной модели Н7 (штатная лампочка ближнего света Калина галогеновая, мощность 55 Вт).

Это нужно учитывать, так как другие лампочки на Калину попросту не подойдут. По этой причине лампы (например, лампа ближнего света Калина 2) нужно подбирать с учетом такой особенности. Обратная сборка предполагает установку всех деталей в последовательности, противоположной разборке.

Чтобы поменять лампы дальнего света на Калине, для такого света нужны лампочки Н1, мощность 55 Вт. Замена ламп дальнего света начинается с отсоединения колодки проводов от лампы, далее следует сжать концы пружинного фиксатора.

Теперь можно вывести их из зацепления с крючками, после чего фиксатор отводится от лампы. Далее лампу можно извлечь из фары, поставить новую лампу H1 и приступить к обратной сборке.

Еще добавим, что для замены ламп габаритного света следует снять следующий чехол из резины, после чего изъять патрон с лампой, достать лампу из патрона и поставить новую лампу габаритного света. В габаритах на Калине стоят лампы W5W, мощность 5 Вт.

Обратите внимание, при замене ламп на любом автомобиле (например, Лада Калина, ближний свет, лампа H7), не следует касаться пальцем колбы самой лампы! Причина — при нагреве лампа потемнеет. Если же случайно касание произошло, с колбы нужно аккуратно удалить жир и грязь при помощи салфетки или ветоши, которая слегка намочена спиртом

Инструкция по замене ламп на Калине 2

Ближний свет

Аккуратно снимаем резиновый пыльник с ближнего света (он больше по размеру)

Отсоединяем колодку от лампы

Далее нажимаем на пружинный фиксатор и выводим его из зажимов в сторону и отводим

Снимаем перегоревшую и устанавливаем новую лампу. С завода устанавливается лампа H7 Osram, если хотите поставить лампы поярче, можно выбрать Philips H7 +30.

Производим сборку в обратной последовательности.

Дальний свет

Снимаем резиновый пыльник с дальнего света

Отсоединяем колодку от лампы (На лампу одет только + провод)

Нажимаем на пружинный фиксатор лампы и отводим его в сторону

Вытаскиваем старую лампу и устанавливаем новую. При установке будьте внимательны, она устанавливается только в одном положении.

Так же производим сборку в обратной последовательности.

Замена ламп ДХО

Берем патрон и поворачиваем его против часовой стрелки.

Далее вытаскиваем патрон из гнезда, вытаскиваем старую лампу и устанавливаем новую. С завода установлены лампы Toshiba, купить в розничных магазинах их невозможно, поэтому выбираем аналог.

Лампа указателя поворота

Слегка нажав поворачиваем патрон против часовой стрелки и вынимаем его из гнезда

Нажимаем на лампу и поворачиваем против часовой стрелки, вытаскиваем ее из патрона

Берем новую лампу PY21W и устанавливаем в патрон

На этом замена ламп закончена.

При замене лампа ближнего и дальнего света, трогать сами лампы за колбы запрещено! Это приведет к быстрому выходу лампы из строя. Остальные лампы накаливая, и им это не грозит.

Какие лампы лучше использовать в Калине

Чтобы узнать, какие лампы в Калине установлены при сборке, нужно снять крышку и вытащить деталь. На корпусе напечатано название, модель и тип запчасти. В качестве основного света компания АвтоВАЗ использует изделия от Philips. Однако в некоторых моделях встречаются детали от Osram.

При поиске лампочек в Калину следует руководствоваться проверенными вариантами:

• номером на кузове Kalina или в паспорте транспортного средства;
• заранее извлеченным из фонаря перегоревшим образцом.

Номер кузова вводится в специальное окно, которые всплывает при посещении интернет-ресурсов с каталогами. Такие системы самостоятельно определяют год производства, комплектацию и тип светового оборудования и предлагают список оригинальных запчастей и заменителей для Калины.

Номер предоставляется продавцу в магазине для точного определения кода детали. Простой и надежный способ – извлечение лампы из цоколя и покупка новой по образцу. В таком случае исключается приобретение неверной детали и повторный поход в магазин для обмена.

В Калине хэтчбек и седан используются одинаковые световые приборы. Тип запчастей не отличается и в кузове универсал.

При выборе лампочки важно придерживаться рекомендованных параметров от завода-изготовителя Калины. Установка света с большей мощностью приведет к оплавлению внутренних частей оптики и повреждению контактной группы. После монтажа дешевых заменителей возможны повреждения из-за некачественной сборки детали и даже взрыва колбы

После монтажа дешевых заменителей возможны повреждения из-за некачественной сборки детали и даже взрыва колбы.

Световые приборы – залог безопасности

Сегодня, наверное, нет такого водителя, который не осведомлен о регламентных требованиях к эксплуатации автомобиля. Эти нормативы также касаются наружных светотехнических устройств, под норматив подпадает и лампа стоп сигнала, поскольку использование авто с этими компонентами, не соответствующими в конструктивном плане заводским регламентам, запрещено. Такой подход продиктован требованиями безопасности, которые предполагают обеспечение достаточной освещенности и видимости авто на дорожном полотне, но в то же время исключают риск ослепления световым пучком не только пешеходов, но и встречных водителей. Обозначенные требования кроме головных фар касаются также и световых приборов кормы.

Читать дальше: 08885 80606 75W90 toyota

Основным элементом в любой фаре является лампа. От ее качественных кондиций зависит эффективность освещения дорожной поверхности. Многих интересует вопрос, какие лампочки стоят в Калине.

Снятие и установка ламп задних фар Калины

1. Снять патрон с лампой габаритного и противотуманного света, повернув его против часовой стрелки.
2. Снять лампу из патрона, нажав на нее и повернув до упора против часовой стрелки.

Установка новой лампы в задний фонарь Калины производится в обратной последовательности.

1. Комбинированная лампа габаритного и противотуманного света имеет 2 выступа, располо­женных на разных уровнях. При ее установке выступы должны войти в соответствующие пазы па­трона.
2. Пазы на корпусе фонаря имеют разную ширину это следует иметь ввиду при установке патрона с лампой.

Операции по замене остальных ламп задней фары выполняются аналогично.
