Самостоятельная замена сальника редуктора ваз 2106

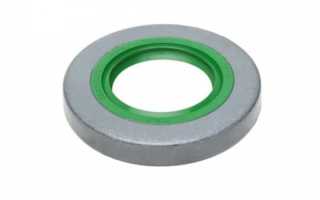

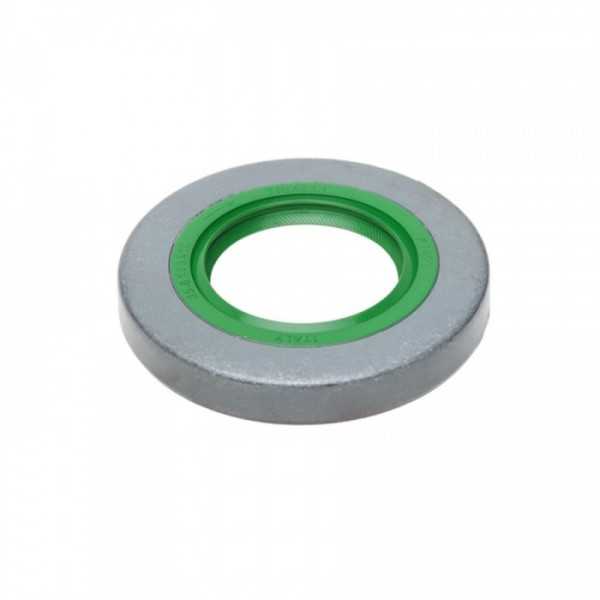

Манжета редуктора заднего моста (сальник)

Для того чтобы автомобиль служил долго и не подвёл вас в самый неподходящий момент, не стоит ждать, когда он выйдет из строя. Время от времени нужно проводить визуальный осмотр, который сразу выявит наличие течи любых жидкостей, в том числе и масла.В данной статье мы расскажем о неполадках, приводящих к протечке масла в редукторе заднего моста ВАЗ-2106 и способе их устранения своими руками.

Выявление причины протечки масла

Осмотр заднего моста,на предмет определения его технического состояния, производится при установке автомобиля на подъёмник, эстакаду или смотровую яму. Для устранения течи нужно, прежде всего, установить её причину.Иногда достаточно всего лишь лучше затянуть болты крепления или заменить шайбы под их головками на более мягкие варианты (например, медные). Вместо шайбы, на резьбовом соединении можно использовать герметик в виде геля или нити.

Герметики для резьбовых соединений

Причиной течи масла могут быть и недостаточно затянутые пробки наливного и сливного отверстия

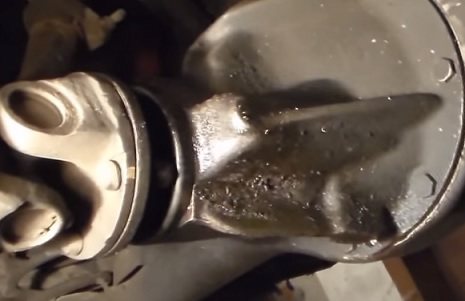

Если с пробками всё в порядке, первое, на что нужно обратить внимание – это узел соединения редуктора с картером.Если герметичность соединения нарушена, из-под фланца редуктора будет сочиться масло.Скорее всего, потребуется замена сальника редуктора заднего моста: ВАЗ-2106 в этом плане не отличается от других моделей ВАЗ, называемых «классикой». Как это сделать, мы расскажем чуть позже

Редуктор заднего моста ВАЗ 2106

Если манжета на редукторе масло не пропускает, следующей причиной может быть сальник полуоси. Вообще, любой протекающий сальник подлежит замене, никакой другой ремонт здесь не поможет.Тем более что низкая цена этой детали позволяет сделать это без проблем.Есть ещё одно место, где наиболее часто может случиться протечка – это сапун. Он расположен в верхней части картера, справа.При наличии свежих капель масла, сапун нужно очистить и проверить, насколько свободно двигается его крышка. Если с ней все в порядке, дело опять же в резиновой манжете, которую придётся менять.Какова бы ни была причина протечки, она способствует понижению уровня масла, который после устранения неполадок необходимо проверить и восстановить. Стоит заметить, что повышенный уровень масла тоже может быть причиной его вытекания.

Меняем манжету редуктора

Итак, вы пришли к выводу, что необходима замена сальника заднего редуктора на ВАЗ 2106. Чтобы приступить к работе, нужен инструмент и небольшая пошаговая инструкция.Вам понадобятся:

• отвёртка;
• рожковые ключи на 13 и на 24;
• монтировка;
• штангенциркуль;
• динамометрический ключ с динамометром;
• прочный шнур.

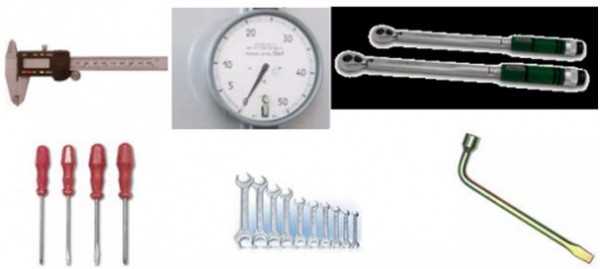

Необходимый набор инструментов для замены манжеты

Итак:

• Сначала, отвернув пробку сливного отверстия и подставив любую ёмкость, нужно будет слить масло из картера. После процедуры не забудьте завернуть обратно пробку.
• Чтобы вынуть две полуоси, придётся снять задние колёса. Затем, зафиксировав монтировкой карданный вал, отвинчиваете четыре болта и освобождаете его от фланца шестерни, а отвёрткой отсоединяете передачу.

Снятие полуоси и кардана

Следующим действием будет проверка момента сопротивления. На фланец ведущей шестерни в несколько оборотов наматываете шнур. Постепенно сматывая его, проверяете динамометром значение и запоминаете, или записываете его.

Проверка момента сопротивления и снятие гайки фланца шестерни

Далее нужно снять фланец ведущей шестерни. Отвернуть гайку его крепления не так-то просто, нужен специальный ключ.Его вполне можно изготовить самостоятельно,взяв небольшой обрезок трубы, и два болта с гайками. На фото выше видно, как им пользоваться в данном случае.Сам ключ выглядит так:

Самодельный ключ для снятия фланца

• Нужен этот ключ для того чтобы не дать проворачиваться фланцу в момент отвинчивания гайки. Сняв плоскую шайбу и сам фланец, в горловине картера вы увидите уплотнительную манжету, которую и нужно заменить.
• Поддев отвёрткой, извлеките отработанный сальник. Перед тем, как поставить туда новый, обработайте его смазкой «Литол» снаружи и, постукивая молотком по бортику манжеты, посадите её в горловину, на глубину 2 мм от её торца.
• Замените масло в редукторе.

Установка нового сальника

Если вам не совсем понятно, как производится замена сальника редуктора на ВАЗ 2106, видео поможет до конца разобраться в этом вопросе.

Надеемся, что у вас всё получилось и теперь остаётся только смонтировать снятые детали в обратном порядке. Закручивая гайку фланца динамометрическим ключом, контролируйте момент затяжки гайки.Он должен быть в пределах 12–16 кгс/м, чуть больше, того значения момента сопротивления ведущей шестерни, которое вы записали.

Замена сальника редуктора заднего моста на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Сальник редуктора заднего моста – вообще сальники служат дольно долгое время, но если у них плохое качество исполнения или же если они не правильно установлены или в конечном итоге если масло плохое залито, то жизнь сразу же сокращается, раньше (Да и до сих пор) данные вещи называли сальники но по новому названию это резиновые манжеты но так редко кто говорит, да и не привычно, благодаря данному агрегату инженеры обеспечивают сдерживание масла в рулевом механизме, в двигателе и в других местах, так же сальник может служить для сдерживания дизельного топлива и воды и благодаря нему кстати пыль и грязь не попадает в механизм который они закрывают.

Примечание! Чтобы произвести замену сальника на автомобиле, много не надо, самое главное: Всевозможными ключами запаситесь, так же отвёртками и если есть динамометрические ключи то вообще хорошо (Благодаря данным ключам момент затяжки болтов можно выставить правильно, просто если вы не дотяните болты то во время езды они могут выкрутиться, да и перетяжка не к чему хорошему не приведёт) их тоже берите, ещё монтажной лопаткой нужно будет запастись и динамометром, но это если у вас ни одного динамометрического ключа нет!

Краткое содержание:

Где находится сальник редуктора заднего моста? Так просто вы его не увидите, во-первых вам нужно будет под автомобиль подлезть находясь снизу, вы увидите карданную передачу (Многие карданный вал называют но это не верное название, так как карданная передача состоит из валов и в этом случае под термином карданный вал, понимается какая либо часть карданной передачи) задним валом она будет подсоединяться к заднему редуктору моста, а именно к заднему фланцу редуктора (Синей стрелкой указан) подсоединяться она будет при помощи четырёх болтов (На фланце смотрите на фото ниже прорези для болтов крепления заднего кардана видны, для наглядности одна из прорезей зелёной стрелкой указана) а сам фланец крепиться за счёт здоровой гайки которая красной стрелкой указана, так вот задний вал кардана вам нужно будет отсоединить (По мере прочтения статья мы вам объясним как это сделать) и свесить его, затем ту самую здоровую гайку отвернуть и при помощи молотка или же специального съёмника снять фланец заднего редуктора который красной стрелкой указан, после снятия вы увидите ту картину которая на маленьком фото показана, а именно тот самый сальник который вы и собираетесь заменить он так же красной стрелкой указан.

Когда нужно менять сальник редуктора заднего моста? Сами вы это скорее всего только поймёте когда всё масло из редуктора через этот сальник вытечет, в общём когда этот сальник изнашивается через него масло начинает выходить которое в редукторе находиться, заметить подтекания можно только если под автомобиль по чаще заглядывать или в том случае когда всё масло из редуктора у вас вытечет, то сзади будет стоять сильный гул стоять и вибрации ещё могут происходить как правило не сильно заметные, поэтому если вы уже начали слышать более сильный звук из задней части автомобиля то остановитесь где ни будь и рукой потрогайте редуктор (Зимой не очень удобно, так как дороги грязные и редуктор сразу пачкается и масло уже не так легко нащупать) если обнаружите на нём масло, то значит где то подтекает, если в том месте где сальник установлен (см. фото выше) то значит сальник и подлежит замене, так же из редуктора может течь масло если сливная пробка плохо закручена, поэтому её состояние тоже проверяйте.

Примечание! Если вы обнаружите на редукторе просто запотевание (На подтёки тоже может сперва показаться), то лезть в него не нужно, лезть нужно только в том случае если на редукторе вы обнаружите капли масла это уже будет говорить 100% что где то масло подтекает, кроме этого на редукторе ещё есть сапун (Он стрелкой на фото 1 указан) благодаря нему всё избыточное давление которое создаётся в редукторе выходит наружу и если он будет засорён то давления тем самым избыточное не будет выходить из него, а будет выходить через сальники и другие слабые места вот поэтому если вы поменяли сальник редуктора заднего моста а через короткое время у вас опять этот сальник начал течь, то проверьте работоспособность сапуна, для этого возьмитесь за него рукой (А именно за его крышку) как на фото 2 показано и по перемещайте крышку в разных направлениях, всё должно нажиматься и перемещаться без заеданий, в противном случае поменяйте сапун на новый (О том как это сделать в одном из роликов в самом низу показано), если же крышка у сапуна нормально будет перемещаться но масло всё равно сочиться через сальник то снимите сапун (Он выворачивается при помощи ключа за резьбу которая красной стрелкой указана на втором фото) и прочистите его (Чистить можно какой ни будь жидкостью для очистки карбюратора, можно так же в бензине его хорошенько промыть и потом сжатым воздухом продуть от всей пыли и грязи), после чисти установите на место завернув его в редуктор и через некоторое время (Через километров 30) залезьте под автомобиль и проверьте подтекает ли масло через сальник редуктора, если подтекает то меняйте сапун или же меняйте сальник так как он неисправен или неправильно установлен!

Замена сальника редуктора заднего моста

Замена сальника редуктора заднего моста ваз 2101 2107 Классика

ЗАМЕНА САЛЬНИКА РЕДУКТОРА ЗАДНЕГО МОСТА ВАЗ 2106

Замена

Замена карданного вала на ВАЗ 2107
Перед началом работы вам необходимо подготовить автомобиль. Под передние колеса устанавливаются противооткатные упоры. Желательно отключить аккумулятор, при наличии центрального замка обязательно оставьте открытым окно. Это позволит избежать проблем при случайном срабатывании замка. Работа производится в следующем порядке:

• Вывешивается задний мост. Под машину обязательно ставятся подпорки. Снимают колеса;
• Сливается масло. После чего обязательно нужно закрутить на место сливную пробку;
• Откручиваются гайки, крепящие карданный вал. Всего их 4. При проведении работы с помощью монтажки, удерживаем кардан от прокручивания. Вал снимается;
• Разъединяем фланцы, с использованием отвертки;
• Откручивается гайка, крепящая фланца. При этом просто необходимо удерживать шестерню редуктора от проворачивания;
• Снимается фланец, перед снятием пометьте его положение;
• Далее извлекают сальник. Для этого, его придется зацепить шлицевой отверткой;
• Посадочное место следует тщательно очистить от следов коррозии;
• На устанавливаемый сальник наносят смазку. Лучше всего для этого подойдет «Литол»;
• Манжету устанавливают в гнездо узла. После чего, несильными ударами молотка по оправке сажают сальник обратно. Не допустите перекосов. Глубина расположения переднего края резинометаллической манжеты должна колебаться 1,7-2 мм, при большом износе фланца имеет смысл уменьшить глубину расположения сальника. Если у вас нет оправки, то вместо нее можете использовать подходящую по размеру обойму от подшипников, обрезок трубы;
• Ставим фланец шестерни, а также шайбу;
• Придерживаем шестерню редуктора (возьмите отвертку), затягиваем гайку фланца. Для этого, вам потребуется динамометрический ключ.
• Окончательную затяжку производят с усилием 117-254 Hm;
• Устанавливаем на место карданный вал.
• Остается только залить в редуктор масло. На этом работа считается завершенной.

Заключение

. Трансмиссия на «Жигулях» достаточно надежная, но это не значит, что проблем с ней не возникает совершенно. Одной из нередко требующихся работ является замена сальника редуктора заднего моста на ВАЗ 2107. Если ее произвести максимально своевременно, то вы продлите жизнь редуктору. Сам процесс не сложен, для этого не потребуется особых навыков и инструментов. Все действия можно выполнить в обычном гараже при наличии там обычной смотровой ямы.

Назначение сальника редуктора

Редуктор увеличивает крутящий момент и передает его от карданного вала на задние колеса машины. Таким образом увеличивается усилие, передаваемое от вторичного вала КПП. Все вращающиеся детали редуктора, находящиеся в блоке дифференциала и главной передачи, работают в масляной среде, чтобы уменьшить износ и снизить силу трения при вращении деталей. Чтобы масло не вытекало, на каждой из осей, выходящей из него, устанавливают сальник редуктора заднего моста ВАЗ 2107. При износе или повреждении сальников наблюдаются потеки масла из заднего моста автомобиля. В этом случае поврежденные сальники нуждаются в замене.

Причины неисправности

Замена подшипника на первичном валу на ваз 2107

Любой сальник сам по себе является расходным материалом. Любые сальники рано или поздно изнашиваются и начинают терять свои уплотнительные свойства. Причиной этого чаще всего является элементарный физический износ. Однако течь сальника также может быть вызвана и агрессивным составом трансмиссионного масла, например, при использовании несертифицированного или низкокачественного масла. Также течь может быть вызвана плохим качеством, браком самого сальника или его уплотнительной набивки.

Износ сальника проявляется образованием течи в месте крепления редуктора к карданному валу. Если течь проявляется выступающими каплями масла в месте крепления, то сальник необходимо менять. Нередко приходится не только обходиться заменой сальника, но и ремонтировать сам редуктор. Это вызвано тем, что течь масла может быть и признаком изгиба или поломки шестерен.

Если место крепления всего лишь покрыто тонкой масляной пленкой, то с заменой сальника пока что можно не торопиться. Однако придется следить за его состоянием и возможными течами.

Замена подшипника полуоси ВАЗ-2107 своими руками пошаговая видеоинструкция

Каждый владелец так называемых классических автомобилей, к примеру, ВАЗ-2107 прекрасно понимает, что составной частью ведущего моста машины является именно полуось, а основным ее элементом выступает автомобильный подшипник, который рано или поздно выходит из строя, поэтому его приходится менять. Так как замена подшипника полуоси, вышедшего из строя, в модели ВАЗ-2107 осуществляется довольно просто, такую операцию способен сделать каждый автовладелец, если, конечно, в процессе будет придерживаться рекомендаций от профессионалов своего дела.

По каким признакам можно понять, что подшипник требует замены

• при эксплуатации машины будет проявляться звук извне, который усиливается при ускорении автомобиля;
• при запуске двигателя подшипник откажется вращаться или начнет подклинивать;
• при визуальном осмотре обнаруживается деформация этого элемента.

Иногда можно решить вышеперечисленные задачи путем замены самого подшипника, а в некоторых случаях неисправность можно будет решить после замены всей полуоси.

Что потребуется в ходе работы

Перед работой нужно подготовить самые необходимые инструменты и новые комплектующие:

• подходящего размера подшипник, конечно, лучше всего устанавливать элемент, который ранее не был в эксплуатации;
• сальник для полуоси и запорную втулку;
• автомобильные ключи размером на 10 и 17;
• домкрат для поднятия автомобиля;
• молоток, зубило и болгарку.

Специалисты рекомендуют в первую очередь убедиться, что именно подшипник вышел из строя, а уж потом покупать все необходимые комплектующие. Так как после окончания демонтажа обнаруживается, что причина поломки не в изношенности подшипника, а в задней полуоси, которая ремонту не подлежит, – это означает, что придется покупать весь узел в сборе и устанавливать его на место вышедшего из строя.

Поэтапная замена

Осуществлять самостоятельную замену подшипника задней полуоси специалисты рекомендуют поэтапно:

1. Машина, как говорилось ранее, устанавливается на ровной поверхности, под колеса ставится стопор. Домкратом поднимается то колесо, за которым располагается подшипник, требующий замены.
2. Колодки и тормозной диск также нужно снять.
3. При помощи ключа размером на 17 окручивается крепежи, фиксирующие полуось.
4. Изношенный подшипник снимается с полуоси. Иногда при помощи подручных инструментов снять этот элемент не получается, тогда на помощь приходит болгарка. Перед тем как использовать болгарку, полуось нужно надежно зафиксировать, к примеру, зажав ее в специальные тиски.
5. После снятия изношенного элемента поверхность полуоси обязательно тщательно очищается от всевозможных загрязнений.
6. На полуось надевается стопорное колесо и новый подшипник. Данный процесс требует некоторых усилий, поэтому многие умельцы используют обычный молоток или нагревают элемент на газовой конфорке. Однако специалисты не рекомендуют применять ни один из вышеперечисленных способов. Если новая деталь будет нагреваться, надеть ее на полуось будет, конечно, намного проще, но в дальнейшем из-за резкого перепада температур элемент может быстро деформироваться, что и приведет к сокращению службы его эксплуатации. Без нагрева установить новый подшипник можно при помощи обычного отрезка металлической трубы, диаметр которой будет немного большим, чем диаметр полуоси.
7. Используя отвертку, лучше применить плоский инструмент, извлекается сальник из собственного посадочного места, так как он также пришел в непригодность.
8. На место изношенного элемента устанавливается новый, в посадочное место удобно установить его при помощи автомобильной торцевой головки размером на 13.
9. Далее остается только установить полуось с подшипником на прежнее место и в обратной очередности собрать весь автомобильный узел.

Ознакомившись с информацией, предоставленной в этой статье, каждому удастся заменить вышедший из строя подшипник задней полуоси, а если какой-то этап будет не полностью понятен, в любой момент можно посмотреть обучающее видео, зайдя для этого на интернет-ресурс.

Замена задней полуоси на ВАЗ 2101

При чрезмерном люфте в подшипнике задней полуоси или же ее повреждении, необходимо будет произвести ее демонтаж, а при необходимости и даже замену. В этой статье будет рассмотрен порядок снятия и установки задней полуоси на таких автомобилях, как ВАЗ 2101 — 2107. Данный ремонт не представляет собой особой сложности и выполнить его можно без проблем своими руками. Но понадобится немало инструмента, а именно:

• Домкрат
• Ключ баллонный
• Головка на 17 мм
• Удлинитель
• Вороток и трещоточная рукоятка
• Головка на 12 и маленькая трещотка (для демонтажа барабанов)
• Проникающая смазка

Видео по самостоятельной замене полуоси на ВАЗ 2101 — 2107

Сначала приведу подробное описание данной процедуры в своем видео ролике, который специально был снят для этой статьи, а уж потом сделаю пошаговое руководство в виде с фотографиями на тот случай, если с видео вдруг возникнет проблема и оно по какой-либо причине не воспроизведется.

Фото отчет по замене полуоси задней моста на ВАЗ «классика»

Итак, первым делом необходимо снять заднее колесо автомобиля, предварительно подняв автомобиль домкратом. После этого выполнить демонтаж заднего тормозного барабана. Когда с этой задачей справились, то получается примерно следующая картина, которая показана на фото ниже:

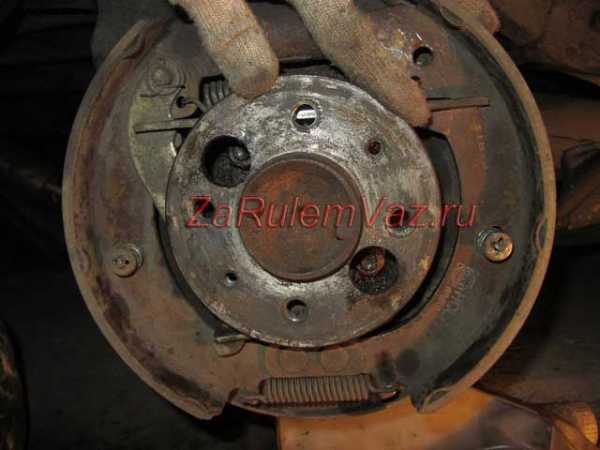

После этого подводим отверстия на фланце таким образом, чтобы через них были видны гайки крепления оси:

И при помощи воротка и головки на 17 открутить эти гайки через отверстия:

Когда эти две гайки открутили, необходимо слегка провернуть фланец, чтобы через отверстия показались еще две:

И открутить их таким же образом как и две предыдущих. После этого необходимо постараться вынуть полуось из корпуса заднего моста ВАЗ 2101-2107. Для этого есть простой, но в то же время достаточно проверенный способ: необходимо перевернуть колесо внутренней стороной наружу и прикрутить его слегка наживив двумя болтами:

И резкими рывками сбиваем полуось со шлицов:

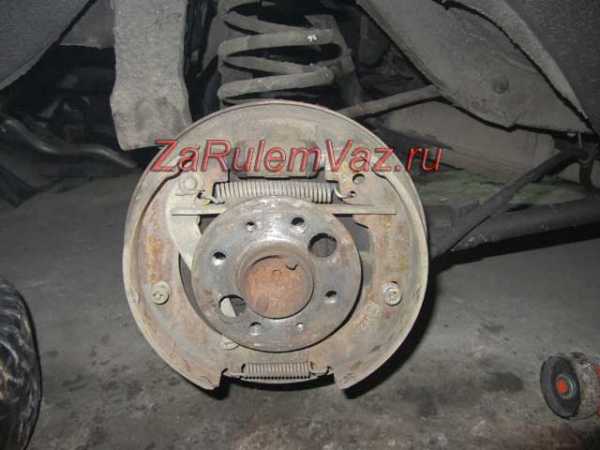

После того, как ось отошла, можно откручивать колесо и уже руками окончательно вынимать:

Выполняем замену подшипника или же самой полуоси при необходимости и производим установку в обратном порядке. Цена новой детали составляет от 1200 рублей за штуку.

Как заменить сальник редуктора заднего моста на ВАЗ 2101-ВАЗ 2107?

Снятие: 1) В начале операции вам нужно будет слить всё масло находящееся в редукторе, потому что если оно не будет слито то при извлечении сальника оно попросту выльется через то место, если вы не умеете сливать масло то в таком случае ознакомьтесь со статьёй под названием: «Замена масла в редукторе заднего моста на ВАЗ».

2) Теперь в то место которое на фото ниже показано вставьте отвёртку и выверните те самые четыре болта крепления заднего карданного вала к фланцу редуктора и после чего отсоедините вал и подвести его за что ни будь (На верёвку к глушителю можно, но только смотрите если машина у вас прогрета то и глушитель будет очень горячий, поэтому не обожгитесь об него и верёвка слабая нагрева тоже может не выдержать кстати), ещё хотели вам объяснить то что вместо отвёртки можно монтажную лопатку использовать, всё это делается потому что карданный вал крутиться и отвёрткой или монтажной лопаткой вы его как бы фиксируете от вращения и нормально выворачиваете болты крепления заднего карданного вала к фланцу редуктора.

3) Затем вам нужно будет определить момент сопротивления проворачиванию ведущей шестерни редуктора задней оси, данный момент можно определить при помощи динамометра или динамометрического ключа, на фото ниже показано два случая проверки, а именно для проверки динамометра вам понадобиться ещё прочная верёвка, намотайте её на фланец как показано на фото 1 (Первый раз наматывайте немного всего оборота два и хватит) и после этого подсоедините к концу верёвки динамометр и им начинайте сматывать верёвку, при сматывании фланец должен начать потихоньку вращаться вы это усилие которое нужно для того чтобы сдвинуть его с места запишите из показаний прибора и с этим усилием когда будете устанавливать всё на свои места и будете смотреть чтобы фланец точно так же и крутился, если у вас нет динамометра тогда берите в руки динамометрический ключ у которого диапазон измерения будет примерно до 147 Н·см (15 кгс·см) и им заворачивая гайку крепления фланца найдите усилие с которым она завёрнута и с этим же усилием вы будете заворачивать эту же гайку при обратной сборке всех деталей.

Примечание! Если у вас этих приборов нет, то можно взять в руки маркер и с его помощью сделать две метки (Одну на самом фланце, а другую на гайки), как вы видите на фото которое ниже находиться уже метки все сделаны и они относительны друг друга, вы тоже так сделайте но только на гранях гайки не рисуйте нечего сверху лучше сделайте метку (Указана синей стрелкой), а то если на гранях нарисуете то при отворачивании вы можете сорвать немного резьбу и метки уже после этого никакой не увидите!

4) Следом берите в руки вороток и накидную головку и с их помощью выверните центральную гайку крепления фланца редуктора, но только не забудьте фланец застопорить чтобы он сам по себе не вращался когда гайку будете откручивать, а застопорить его можно при помощи специального ключа который вам нужно будет самому изготовить (Из отрезка трубку и из двух болтов он изготавливается, на маленьком фото показан более подробно), после изготовки ключа застопорите им как показано на фото фланец и выкрутите полностью гайку крепления этого фланца и снимите её после чего.

Примечание! Если вы наносили метки, то считайте сколько оборотов сделает гайка относительно метки на фланце, то есть вы выкручиваете гайку на ней есть метка и на фланце тоже, так вот если эта метка пройдёт через метку на фланце 20 раз и только после этого гайка снимется, то в таком случае когда вы всё будете собирать обратно закрутите гайку точно так же ровно на 20 оборотов и в конце совместите её метку с меткой на фланце!

5) Далее снимите сам фланец (Указан синей стрелкой) когда гайка будет удалена, его можно съёмником специальным снять (Красной стрелкой указан) который в автомагазинах продаётся, или с обратной стороны аккуратно постучите молоточком по фланцу через деревянную проставку (Дощечку к примеру) и так же снимите фланец с редуктора.

6) Теперь нужно будет отвёртку вам взять или гаечный ключ (На фото ниже используется гаечный ключ), и данным инструментов внутри как на фото показано подденьте сальник и извлеките его из отверстия в котором он установлен.

Примечание! Когда сальник будет извлечён, то место где он был установлен протрите от грязи тяпкой, для наглядности на фото ниже уже это место вычищено и там где нужно его чистить показано стрелками!

Установка: 1. Перед тем как ставить новый сальник его рабочую поверхность (Красной стрелкой указана) которая будет входить в отверстие нужно смазать смазкой Литол-24.

2. После смазки новый сальник установите на своё место и через оправку (Красной стрелкой указана) забейте его во внутрь, оправка во-первых у вас должна быть подходящего диаметра а бить вы ей должны по краям сальника (Край указан синей стрелкой) и бить нужно до того, пока сальник не войдёт на глубину 1.7-2 мм от торца редуктора (Торец зелёной стрелкой указан), данное расстояние очень хорошо штангенциркулем проверять или небольшой линейкой тоже можно попробовать.

Примечание! Для такой оправки можно использовать разные вещи, к примеру подшипник неисправный можно взять подходящего диаметра или отрезок трубы где ни будь найти и т.д.!

3. Теперь рабочую поверхность сальника смажьте изнутри чистым маслом и на фланец как показано на фото 2 тоже смазку нанесите, чтобы во-первых фланец легче запрессовался в сальник, да и во-вторых дополнительная смазка не помешает.

4. И в заключение отметим, все детали снятые на свои места в обратном порядке установите, но только про момент затяжки гайки крепления фланца не забывайте или если вы метки рисовали, то строго всё по ним должно снять, вить если вы эту гайку перетяните то на подшипник редуктора будет прилагаться уже большее усилие и в связи с этим вам в ближайшее время придётся разбирать редуктор для его ремонта, кроме подшипника там ещё распорная втулка деформируется, в общём ни к чему хорошему перетяжка не приведёт поэтому будьте аккуратней.

Примечание! Более подробно о том как закрутить гайку крепления фланца редуктора, смотрите в ролике ниже, там объясняется всё это подробно и про распорную втулку ещё пару слов сказано, а именно где она стоит, а так же насчёт её деформации рассказывается и ещё пару советов хороших там есть!

Дополнительный видео-ролик: О том как заменить сальник ведущей шестерни редуктора смотрите в ролике ниже, в котором всё доходчиво и понятно объясняется.

Примечание! Если вы хотите посмотреть информацию насчёт того самого сапуна который в редуктор заворачивается, тогда смотрите ролик ниже, в котором всё кратко но подробно объяснено!

Сальник Заднего Моста Газель

Замена сальника редуктора заднего моста

В редукторах заднего моста автомобиля (главная передача) присутствует три сальника.

1. Сальник ведущей шестерни главной передачи или входного вала заднего моста.
2. Сальник левой полуоси заднего моста.
3. Сальник правой оси заднего моста.

Необходимо автомобиль установить горизонтально на технической яме, эстакаде или подъемнике, надежно закрепив его от скатывания с места. Если рабочее место будет техническая яма или эстакада, нужно вывесить на подставки заднюю часть автомобиля. Как произвести замену сальника редуктора на газели смотрите здесь .

Замена сальника редуктора заднего моста.

Отсоединяется карданная передача от заднего моста — это четыре карданных болта с гайками. Не всегда сразу получается отвернуть все болты. Иногда приходится провернуть кардан, чтобы изменить местоположение крестовины, чтобы удобней надевать накидной ключ или головку из специального водительского инструмента. Когда открутили четыре болта, нужно отвести карданный вал в сторону и лучше его подвязать, чтобы он не мешал дельнейшей работе на автомобиле. Отверните гайку крепления фланца, вала ведущей шестерни редуктора заднего моста. Снимите фланец с отражателем. Подденьте отверткой и извлеките сальник из горловины редуктора. Оправкой подходящего размера запрессуйте новый сальник. Если специальной оправки нет, то можно использовать вместо оправки старый сальник.

Устанавливаем детали в порядке, обратном снятию. Затяните гайку фланца, проворачивая вал за фланец, чтобы ролики подшипников установились на место. Нельзя этот узел перетягивать, иначе выходной подшипник выйдет из строя. Смотреть карту затяжки на данный автомобиль.

Для замены сальников полуоси, перед вывешиванием автомобиля нужно сорвать гайки крепление колес, где будет меняться сальник полуоси. Снимаем колесо, тормозной барабан, тормозные колодки. Вынимаем крепежные болты: для этого нужно отогнуть стопорные пластины этих болтов. Далее нужно вытащить полуось. Вытащить ось достаточно тяжело, Применяют специальные съемники для снятия полуоси. Или фиксируем колесо противоположной стороной на полуоси несколькими гайками и с его помощью резким движением за колесо вырываем полуось. Вытаскивается полуось вместе с закрепленным на ней подшипником, запорным кольцом и пластиной крепления подшипника. Что бы избежать прорыва тормозного шланга, нужно закрепить тормозной щит на балке заднего моста при помощи пары болтов. Дальше вынимаем сальник отверткой или пассатижами. Сальник запрессовывают отрезком трубы подходящего диаметра. Если полуось имеет дефекты, следы износа шлицов, ставим новую. Остальные детали и узлы ставим в обратном порядке.

После выполнения этих работ проверить уровень масла в заднем мосту по контрольное отверстие. Если уровень мал, доливаем масло до края контрольного отверстия. Марка масла согласно инструкции эксплуатации данного автомобиля.

#281 OFF Dimas061

Dimas061

Участник

Участник Клуба 68 сообщений

• Город: Саратов
• Марка авто: ГАЗ 2790
• Двигатель: 406.3-409карб
• Год выпуска Авто: 2005

Отправлено 03 Март 2011 — 16:17

у меня пару раз «заростал» грязью сапун заднего моста, после второй чистки я удалил колпачок сапуна, а вместо него установил шланг, примерно как для прокачки тормозов. Закрепил хомутом, а выше хомута см на 5-10 сделал 2 витка и скрепил проволокой так, чтобы окончание шланга было направлено строго вниз.

Сальник хвостовика редуктора заднего моста – как и зачем его менять?

2 Подбираемся к сальнику хвостовика редуктора заднего моста

Прежде всего, стоит начать с подбора необходимого инструмента, для этого понадобится динамометрический ключ, двухзахватный съемник и, конечно же, новый сальник и смазка. Далее действовать необходимо в следующем порядке. Взгромоздите своего «железного коня» на эстакаду или же смотровую яму. В специальную емкость необходимо слить масло, которое находится в заднем мосте, теперь можно лезть внутрь машины.

Первым делом следует отсоединить от фланца шестерни карданный вал, включить стояночный тормоз и с помощью торцевого ключа открутить гайку крепления хвостовика редуктора. Для того чтобы избежать прокручивания хвостовика, не обязательно использовать ручник, также можно вставить в отверстия фланца и два болта, а его удерживать при помощи монтажной лопатки или же другого подходящего инструмента.

Вам понадобится двухзахватный съемник, с его помощью следует спрессовать фланец хвостовика с шестерни. Иногда это сделать можно и без инструмента, просто голыми руками, но, чаще всего, без съемника обойтись не получается.

Основные причины течи масла из редуктора заднего моста

Если по валу редуктора начинает сочиться масло, то из строя вышел его сальник. Причиной этому может быть:

• износ;
• разрыв стягивающей пружинки;
• заводской брак;
• выработка на фланце.

Во всех случаях требуется замена сальника редуктора моста. Если сальник лишь слегка запотевает, а редуктор работает хорошо и не требует никакого вмешательства, не стоит беспокоиться и лезть туда раньше времени.

Необходимо лишь время от времени контролировать уровень масла в мосту и доливать его по необходимости.

Сальник редуктора заднего моста!

Редуктор заднего моста ВАЗ 2106. Устройство

Редуктор заднего моста во всех классических моделях ВАЗ установлен в картере заднего моста и состоит из двух основных узлов:

• конической главной передачи гипоидного типа;
• межколесного дифференциала.

Дифференциал имеет одинаковую конструкцию на всех заднеприводных автомобилях, за исключением полноприводной Нивы. Там иногда устанавливается самоблокирующийся дифференциал. Но на шестерке он ни к чему, поэтому оставим его пока в покое.

Видеосоветы по замене редуктора заднего моста на автомобилях ВАЗ

Главная передача гипоидного типа, выполнена в виде двух косозубых шестерен — ведущей и ведомой. Ведущая шестерня жестко связана с карданным валом автомобиля, установлена на валу на запрессованных в картер подшипниках. Вал ведущей шестерни связан с фланцем крепления кардана шлицевым соединением и законтрен гайкой, которой регулируется люфт подшипников, но об этом немного позже. Ведомая шестерня закреплена на картере дифференциала, вместе с ним и вращается на подшипниках. Они закреплены при помощи регулировочных гаек, которыми регулируется зазор между зубьями в зацеплении главной передачи. Вращение на полуоси передается посредством конических шестерен, которые входят в зацепление с шестернями сателлитов дифференциала. Немного запутанно, но если посмотреть на схему, все сразу прояснится.
