Ведущим называется мост с ведущими колесами, онпредставляет собой жесткую пустотелую балку, на концах которой на подшипниках установлены ступицы веду­щих колес, а внутри размещены главная передача, дифференци­ал и полуоси. На автомобиле ведущими мостами могут быть только передний, только задний, промежуточный и задний или одновременно все мосты.

На автомобилях применяются различные типы ведущих мостов.

Картер разъемного ведущего моста (рис. 9.4, а)

обычно отли­вают из ковкого чугуна. Картер состоит из двух соединенных меж­ду собой частей и J, имеющих разъем в продольной вертикаль­ной плоскости. Обе части картера имеют горловины, в которых запрессованы и закреплены стальные трубчатые кожухи полу­осей. К ним приварены опорные площадки рессор и фланцы для крепления опорных дисков колесных тормозных механизмов. Разъемные ведущие мосты применяются на легковых автомоби­лях и грузовых автомобилях малой и средней грузоподъемности.

Картер неразъемного штампосварного ведущего моста выполняется в виде цельной балкис развитой центральной ча­стью кольцевой формы. Балка имеет трубчатое сечение и состоит из двух штампованных стальных половин, сваренных в продольной плоскости. К средней части балки моста с одной стороны крепятся картер главной передачи и дифференциал, а с другой — устанавливается крышка. К балке моста приварены опорные чаш­ки пружин подвески колес, фланцыдля крепления опорных дисков тормозных механизмов и кронштейны крепления деталей подвески. Неразъемные штампосварные ведущие мосты получили распространение на легковых автомобилях и грузовых автомобилях малой и средней грузоподъемности. Эти мосты при необходимой прочности и жесткости по сравнению с литыми не­разъемными мостами имеют меньшую массу и меньшую стоимость изготовления. Неразъемный литой ведущий мост изготавливают из ковкого чугуна или стали. Балка моста имеет прямоугольное сечение. В полуосевые рукава запрессовывают трубы из легиро­ванной стали, на концах которых устанавливают ступицы колес. Фланцы предназначены для крепления опорных дисков тор­мозных механизмов. Неразъемные литые ведущие мосты получи­ли применение на грузовых автомобилях большой грузоподъем­ности. Такие мосты обладают высокой жесткостью и прочностью, но имеют большую массу и габаритные размеры. Неразъемные ведущие мосты более удобны в обслуживании, чем разъемные, так как для доступа к главной передаче и диффе­ренциалу не требуется снимать мост с автомобиля.

Ведущая шестерня главной передачи передает крутящий момент ведомой шестерне моста, дифференциал распределяет его между полуосями. Полуоси передают крутящий момент колесам автомобиля, а также воспринимают изгибающие моменты в вертикальной и горизонтальной плоскостях.

Назначение, типы, устройство и принцип работы главной передачи.

Главной передачей

называется шестеренный механизм, повы­шающий передаточное число трансмиссии автомобиля. Главная передача служит для увеличения крутящего момента двигателя, подводимого к ведущим колесам, и уменьшения ско­рости их вращения до необходимых значений. Главная передача обеспечивает максимальную скорость дви­жения автомобиля на высшей передаче и оптимальный расход топ­лива в соответствии с ее передаточным числом. Передаточное число главной передачи зависит от типа и назначения автомобиля, а также мощности и быстроходности двигателя. Передаточное чис­ло главной передачи обычно составляет 6,5…9,0 у грузовых авто­мобилей и 3,5…5,5 у легковых автомобилей.

На автомобилях применяются различные типы главных пере­дач.

• минимальные габаритные размеры, обеспечивающие требуе­мый дорожный просвет;

• обеспечение наиболее низкого уровня шума. Одинарная главная передача со­стоит из одной пары шестерен. Цилиндрическая главная передача применяется в переднеприводных легковых автомобилях при поперечном расположении дви­гателя и размещается в общем картере с коробкой передач и сцеп­лением. Ее передаточное число 3,5…4,2, а шестерни могут быть прямозубыми, косозубыми и шевронными. Цилиндри­ческая главная передача имеет высокий КПД — не менее 0,98, но она уменьшает дорожный просвет у автомобиля и более шумная, чем другие главные передачи. Коническая главная передача (рис. 6.2, а) применяется на лег­ковых автомобилях и грузовых автомобилях малой и средней грузоподъемности. Оси ведущей 7 и ведомой 2 шестерен в кони­ческой главной передаче лежат в одной плоскости и пересекают­ся, а шестерни выполнены со спиральными зубьями. Передача имеет повышенную прочность зубьев шестерен, небольшие раз­меры и позволяет снизить центр тяжести автомобиля. КПД кони­ческой главной передачи со спиральным зубом 0,97…0,98. Пере­даточные числа конических главных передач 3,5… 4,5 у легковых и 5…7 у грузовых автомобилей и автобусов. Гипоидная главная передачаимеет широкое приме­нение на легковых и грузовых автомобилях. Оси ведущей и ведо­мойшестерен гипоидной главной передачи, в отличие от кони­ческой, не лежат в одной плоскости и не пересекаются, а перекре­щиваются. Передача может быть с верхним или нижним гипоид­ным смещением. Гипоидная главная передача с верхним смеще­нием используется на многоосных автомобилях, так как вал веду­щей шестерни должен быть проходным, и на переднеприводных автомобилях — исходя из условий компоновки. Главная передача с нижним гипоидным смещением широко применяется на легко­вых автомобилях. Передаточные числа гипоидных главных передач 3,5…4,5 у легковых автомобилей, 5…7 у грузовых автомобилей и автобусов. Гипоидная главная передача по сравнению с другими более прочная и бесшумная, имеет высокую плавность зацепле­ния, малогабаритная. Ее можно применять на грузовых автомоби­лях вместо двойной главной передачи. Она имеет КПД, равный 0,96…0,97. При нижнем гипоидном смещении имеется возмож­ность ниже расположить карданную передачу и снизить центр тя­жести автомобиля, повысив его устойчивость. Однако гипоидная главная передача требует высокой точности изготовления, сбор­ки и регулировки. Она также требует из-за повышенного скольже­ния зубьев шестерен применения специального гипоидного мас­ла с сернистыми, свинцовыми, фосфорными и другими присад­ками, образующими на зубьях шестерен прочную масляную пленку. Червячная главная передачаможет быть с верхним или нижним расположением червякаотносительно червячной шестерни, имеет передаточное число 4…5 и в настоящее время используется редко. Ее применяют на некоторых многоосных мно­гоприводных автомобилях. По сравнению с другими типами чер­вячная главная передача меньше по размерам, более бесшумная, обеспечивает более плавное зацепление и минимальные динами­ческие нагрузки. Однако передача имеет наименьший КПД (0,9…0,92) и по трудоемкости изготовления и применяемым ма­териалам (оловянистая бронза) является самой дорогостоящей.

Двойные главные передачи.

На грузовых автомобилях средней и большой грузоподъемности, на полноприводных трехосных авто­мобилях и автобусах для увеличения передаточного числа транс­миссии, чтобы обеспечить передачу большого крутящего момен­та, применяются двойные главные передачи. КПД двойных глав­ных передач находится в пределах 0,93…0,96. Двойные главные передачи имеют две зубчатые пары и обычно состоят из пары конических шестерен со спиральными зубьями и пары цилиндрических шестерен с прямыми или косыми зубьями. Наличие цилиндрической пары шестерен позволяет не только увеличить передаточное число главной передачи, но и повысить прочность и долговечность конической пары шестерен. В центральной главной передачеконическая и цилиндрическаяпары шестерен размещены в одном картере в центре ведущего моста. Крутящий момент от конической пары через дифференциал подводится к ведущим колесам автомобиля. В разнесенной главной передачеконическая пара шестерен находится в картере в центре ведущего моста, а ци­линдрические шестернив колесных редукторах. При этом цилиндрически шестерни соединяются полуосями через дифференциал с конической парой шестерен. Крутящий момент от конической пары через дифференциал и полуоси подводится к колесным редукторам. Широкое применение в разнесенных главных передачах полу­чили однорядные планетарные колесные редукторы. Такой редук­тор состоит из прямозубых шестерен— солнечнойкоронной и трех сателлитовСолнечная шестерня приводится во вращение через полуось и находится в зацеплении с тремя сателлитами, свободно установленными на осяхжестко свя­занных с балкой моста. Сателлиты входят в зацепление с корон­ной шестерней, прикрепленной к ступице колеса. Крутящий момент от центральной конической пары шестерен к ступицам ведущих колес передается через дифференциал, полуоси, сол­нечные шестернисателлитыи коронные шестерни. При разделении главной передачи на две части уменьшаются нагрузки на полуоси и детали дифференциала, а также уменьша­ются размеры картера и средней части ведущего моста. В результа­те увеличивается дорожный просвет и тем самым повышается проходимость автомобиля. Однако разнесенная главная передача более сложная, имеет большую металлоемкость, дорогостоящая и трудоемкая в обслуживании.

Мостами автомобиля называются

металлические балки с колесами. Мосты служат для установки колес и поддерживания несущей системы автомобиля (рамы, кузова). Управляемым называется мост с ведомыми управляемыми колесами, к которым не подводится крутящий момент двигателя. Управляемыми на большинстве автомобилей являются передние мосты. Комбинированным называется мост с ведущими и управляемыми одновременно колесами. Комбинированные мосты применяются в качестве передних мостов в переднеприводных легковых автомобилях ограниченной проходимости, в полноприводных автомобилях повышенной проходимости и на автомобилях высокой проходимости, предназначенных для эксплуатации в тяжелых дорожных условиях. Поддерживающим называется мост с ведомыми колесами, которые не являются ни ведущими, ни управляемыми. Наибольшее применение поддерживающие мосты получили на прицепах и полуприцепах. Они применяются также на многоосных грузовых автомобилях и в качестве задних мостов на переднеприводных легковых автомобилях. Ведущим называется мост с ведущими колесами, к которым подводится крутящий момент двигателя.
На автомобилях ведущими мостами
могут быть только передний, только средний и задний или одновременно все мосты. Наибольшее распространение получили задние ведущие мосты на автомобилях ограниченной проходимости с колесной формулой 4х2 и предназначенные для эксплуатации на дорогах с твердым покрытием и сухих грунтовых дорогах.

Главная передача

— зубчатый или цепной механизм трансмиссии автомобилей и других самоходных машин, служащий для передачи крутящего момента к ведущим колёсам.

[custom_ads_shortcode1]

Виды мостов по конструкции

Конструктивно мосты проектируются в виде полнотелой поперечины или пустотелой балки.

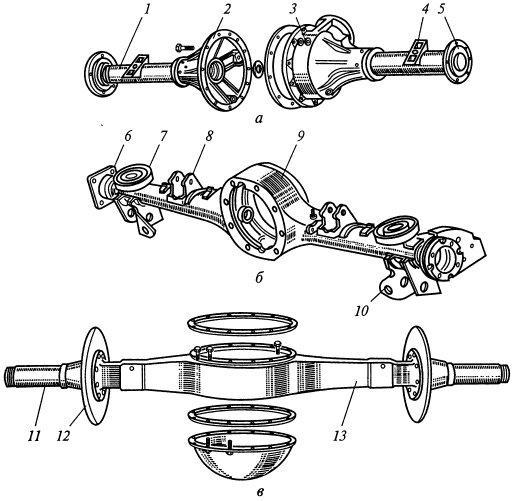

а — поперечина; б — неразъемная балка; в — разъемная балка; 1, 4 — рукава полуосей; 2, 3 — части картера моста.

С поперечиной

Мосты с поперечиной изготавливаются в виде двутавра переменного сечения из металлического бруса методом ковки. Часто поперечину по ошибке называют балкой. Обычно центральная часть поперечины двутаврового сечения изогнута вниз с целью более низкого расположения агрегатов (например, двигателя).

С балкой

Мосты с балкой пустотелые с целью размещения внутри балки элементов привода ведущей оси. Существуют мосты с разъемной и неразъемной балкой. Последние имеют значительно более высокую жесткость, поэтому применяются в тяжелой технике. Мосты с разъемной балкой предназначены для легковых автомобилей и грузовиков с небольшой грузоподъемностью,

Задний неразъемный ведущий мост грузовика Mercedes-Benz Actros

Также мосты с балкой отличаются по технологии изготовления. В основном применяются штампованные и литые балки.

• Разъемные — есть поперечный разъем в области картера, соединяемый болтами. Трубчатые рукава полуосей запрессованы в разъемные части картера;
• Неразъемные — балка цельная с литым картером, в который запрессованы рукава полуосей. Плюсом такой компоновки, помимо более высокой жесткости по сравнению с разъемными мостами, также является удобство обслуживания — для доступа к дифференциалу и главной передаче не нужно демонтировать мост целиком;
• Штампованные — изготавливаются из ковкого чугуна методом штамповки с применением сварки, превосходят по жесткости разъемным балки, но уступают по этому параметру литым балкам;
• Литые — наиболее жесткий и надежный вид балок, применяется в тяжелой технике, однако технология изготовления наиболее сложная и дорогостоящая. Материалом для изготовления служат ковкий чугун или сталь.

Задний мост автомобиля. Устройство дифферинцала.

52) Одинарные главные передач. Двойные главные передачи. Полуоси.

Главные передачи, осуществляемые с помощью шестерен, подразделяются по числу пар шестерен, находящихся в зацеплении, на два вида; одинарную и двойную передачи. Одинарная передача имеет две конические, а двойная — две конические и две цилиндрические шестерни. Легковые автомобили имеют одинарную передачу, а грузовые — одинарную или двойную.

Одинарная делится на

: червячную (с верхним червяком, с нижним червяком), цилиндрическую (прямозубую, косозубую, шевронную), коническую (прямозубую, со спиральным зубом, оси зубчатых колес пересекаются), гипоидную (с верхним смещением, с нижним смещением, оси зубчатых колес перекрещиваются);
двойная делится
: центральную (одноступенчатая, двухступенчатая), разнесенная (с колесным редуктором, с бортовым редуктором). По типу главные двойные передачи делятся на следующие зубчатые зацепления: коническо-цилиндрические; цилиндрическо-конические; коническо-планетарные.

Главная передача называется проходной, если имеет проходной вал, посредством которого она связана с другой главной передачей или непроходной, если возможность вывода крутящего момента не предусмотрена. Существуют переключаемые главные передачи, обеспечивающие возможность выбора одного из двух передаточных чисел. Такие передачи называются двухступенчатыми.

В ведущих мостах автомобилей крутящий момент передается от дифференциала к ведущим колесам с помощью полуосей. В зависимости от способа установки полуосей в картере моста они могут быть полностью или частично разгруженными от изгибающих моментов, действующих на полуось. Полностью разгруженные полуоси применяют на автомобилях средней и большой грузоподъемности, а также на автобусах.

Такие полуоси устанавливаются свободно внутри моста, а ступица колеса опирается на балку моста через два подшипника. Полуразгруженные полуоси опираются на подшипник, расположенный внутри балки моста, а ступица колеса жестко соединяется с фланцем полуоси. Поэтому такая полуось оказывается нагруженной крутящим моментом и частично изгибающим моментом.

Ведущий мост трактора или автомобиля воспринимает энергию (крутящий момент и частоту вращения) от коробки передач или раздаточной коробки, трансформирует ее и подводит к ведущим колесам или звездочкам. В зависимости от места установки ведущего моста на тракторе или автомобиле их подразделяют на передние и задние.

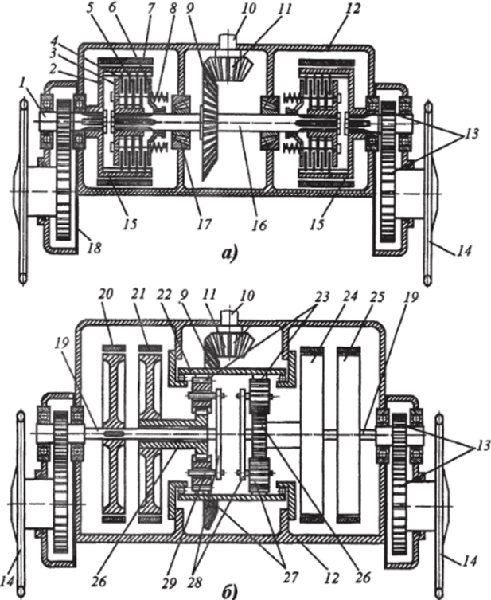

Задние мосты колесных тракторов состоят из главной (центральной) пере дачи дифференциала, конечных передач и полуосей. Задние мосты сельскохозяйственных автомобилей обычно не имеют конечных передач.

Принципиальное отличие передних ведущих мостов состоит в наличии устройств, позволяющих подводить крутящий момент к ведущим управляемым колесам. В качестве таких устройств применяют специальные колесные редукторы с коническими передачами и шлицевыми соединениями или выполненные как одно целое со шлицевыми хвостовиками. Полуось шлицевым концом соединена с полуосевой шестерней дифференциала, а вертикальный вал – с ведущей шестерней нижней пары. Ведущая шестерня входит в зацепление с ведомой шестерней, которая установлена на шлицевой части фланца, выполняющего роль ступицы переднего колеса.

Корпуса верхних конических пар (кожухи полуосей) могут перемещаться в рукавах переднего моста с помощью червяков, входящих в зацепление с рейкой, которая нарезана на выдвигающейся части корпусов. Это позволяет бесступенчато регулировать колею передних колес. От проворачивания и осевых перемещений в рукавах переднего моста корпуса стопорятся клиньями.

Главная передача Механизм трансмиссии автомобиля, преобразующий крутящий момент и расположенный перед его ведущими колесами, называется главной передачей.

Главные передачи изготавливаются с коническими спиральными или цилиндрическими прямозубыми шестернями. Главные передачи с цилиндрическими шестернями устанавливаются на тракторах с коробками передач, имеющими поперечные валы (Т-25А, Т-40М, Т-40АМ, Т-16М). В таких трансмиссиях изменение направления вращения от продольного вала на поперечные осуществляется коническими шестернями первичного и вторичного валов.

Ведущие шестерни главной передачи изготовляются как одно целое со вторичным валом коробки передач или съемными. Ведомые шестерни чаще всего выполняются в виде съемных венцов, прикрепляемых болтами или заклепками к фланцу вала заднего моста (гусеничные тракторы) или к корпусу дифференциала (колесные тракторы).

Конические шестерни главной передачи воспринимают и передают валам не только радиальные, но и большие осевые нагрузки.

Главные передачи автомобилей подразделяются на одинарные и двойные. Одинарные передачи используются в легковых и грузовых автомобилях малой грузоподъемности и состоят из одной пары спиральных или гипоидных конических шестерен. Гипоидная передача имеет особую форму зубьев, позволяющую в отличие от спиральных уменьшить размеры шестерен. В гипоидной передаче оси вращения шестерен смещены на величину С.

При одних и тех же размерах ведомой шестерни ведущая шестерня гипоидной передачи имеет большую длину и толщину зуба, чем спиральная, а среднее число одновременно участвующих в зацеплении зубьев выше. Поэтому гипоидные передачи бесшумны в работе и более долговечны. Смещение осей гипоидных шестерен позволяет уменьшить дорожный просвет легкового автомобиля и тем самым повысить его устойчивость.

Для этого ось ведущей шестерни перемещают вниз относительно оси ведомой шестерни. Противоположное расположение шестерен дает возможность увеличить дорожный просвет грузового автомобиля.

Двойные главные передачи образуются двумя парами шестерен. Конические шестерни выполняются спиральными или гипоидными, а цилиндрические имеют косой или шевронный зуб. Если обе пары шестерен двойной главной передачи размещены в общем картере, то она называется центральной. Если у двойной главной передачи вторая пара шестерен размещается в приводе к каждому из ведущих колес, то она называется разнесенной.

Для обеспечения лучших динамических качеств автомобиля применяются главные передачи, имеющие две переключаемые передачи с разными передаточными числами. Такие главные передачи называются двухступенчатыми. Двойные главные передачи применяются на грузовых автомобилях средней и большой грузоподъемности.

[custom_ads_shortcode2]

Виды мостов по числу колес

Автомобильные мосты также разделяют по количеству колес на оси. Бывают мосты с одинарными и сдвоенными колесами.

Карьерный самосвал NHL NTE330 — спереди мост с одинарными колесами, сзади со сдвоенными

Одинарные

Мост с одинарными колесами — автомобильный мост, на ступицах которого находится по одному колесу. Применяется на легковых автомобилях, легком коммерческом транспорте, спереди на грузовой технике. Это самый распространенный вид мостов.

Межосевой дифференциал

Для равномерного распределения вращающего момента между двумя ведущими мостами и умень­шения износа шин служит межосевой дифференциал, который установлен в среднем (промежуточном) мосту в отдельном кор­пусе 13 (рис. 8), прикрепленном к корпусу главной передачи через стакан подшипников ведущей конической шестерни. В кор­пусе расположены задняя 10 и передняя 11 чашки, конические шестерни 12 и 14 привода соответственно среднего и заднего мостов, между которыми находится крестовина 16 с посаженны­ми на ней на бронзовых втулках сателлитами 15.

Здесь же распо­ложен механизм блокировки дифференциала, состоящий из муф­ты 9 блокировки, вилки 8 и диафрагменной камеры 6. Муфта 9 помещена на внутренней зубчатой муфте, жестко соединенной с конической шестерней 12 привода главной передачи среднего моста.

[custom_ads_shortcode1]

Ремонт редуктора своими руками

Ремонт бортового редуктора — достаточно сложная процедура, но при наличии определённых навыков вполне самостоятельно выполнимая. Сначала нужно снять сам корпус бокового редуктора.

Разборка бортового редуктора должна проходить в тисках. Чтобы разобрать бортовой редуктор, нужно открутить болты, удерживающие стопорные пластины. Далее следует осмотреть каждый подшипник на предмет его дальнейшей эксплуатации. Если проводится капитальный ремонт, каждый подшипник нужно заменить.

При проведении ремонта нужно в обязательном порядке залить новое масло в бортовые редукторы. Все детали, имеющие сколы, трещины и выбоины подлежат замене. Вал редукторного моста нужно проверить на предмет целостности. Если планируется жёсткая эксплуатация, лучше поставить усиленные валы. Сальники тоже нужно осмотреть, неисправный сальник поменять.

Сборка бортового редуктора должна проходить с использованием тисков. Все элементы узла собираются и устанавливаются в корпус бортового редуктора. Ставится на своё место дифференциал, крышки подшипников закручиваются. На этом ремонт редуктора заканчивается.

Механизм блокировки.

Предназначен для принудитель­ной блокировки дифференциала при движении по скользким и размокшим дорогам. При его включении ручкой крана управле­ния, расположенной в кабине под рулевой колонкой, воздух из пневматической системы поступает в диафрагменную камеру 6. Диафрагма прогибается, преодолевая сопротивление пружины, и перемещает шток с вилкой и муфтой 9 блокировки вперед. Пос­ледняя находит шлицами на зубчатый венец задней чашки диффе­ренциала и блокирует его, жестко соединяя корпус дифференциа­ла с конической шестерней 12. Блокировку следует применять при малой скорости движения автомобиля или перед началом его дви­жения.

При выключении механизма блокировки воздух из-под диаф­рагмы камеры 6 уходит в атмосферу, а пружина диафрагмы пере­мещает шток, вилку и муфту в первоначальное исходное положе­ние. Рис. 8. Средний (промежуточный) мост и межосевой дифференциал автомобиля КамАЗ:

1 — дифференциал промежуточного моста; 2 и 18 — соответственно ведущая и ведомая цилиндрические шестерни; 3 — ведомая коническая шестерня; 4 — вал привода заднего моста; 5

— ведущая коническая шестерня промежуточного моста;6 — диафрагменная камера; — шток; 8 — вилка; — муфта блокировки диффе­ренциала; 10 — задняя чашка; 11 — передняя чашка с ведущим валом; 12 — коническая шестерня привода среднего моста; 13 — корпус;

14 — коническая шестерня привода заднего моста; 15 — сателлит; 16 — крестовина; 17 — левая полуось; 19 — картер; 20 — правая полуось промежуточного мостаВо время движения по сухим дорогам с твердым покрытием блокировать межосевой дифференциал не следует, так как это в результате приводит к повышенному износу шин и перерасходу топлива.

Полуоси 17 и 20 (см. рис. промежуточного моста установле­ны в картере моста и выполнены со шлицами на концах. Полуосевые шестерни дифференциала шлицованными отверстиями наса­жены на полуоси. Наружные концы полуосей соединены фланца­ми со ступицами ведущих колес 1 (рис. 9)В зависимости от характера установки полуосей в картере мос­та они могут быть полностью или частично разгружены от изгиба­ющих моментов, возникающих под действием сил, действующих на колесо.

На грузовых автомобилях применяют полностью разгруженные полуоси. На такую полуось действует только вращающий момент, а все остальные силы воспринимаются кожухом полуоси, так как ступица колеса установлена на подшипники, посаженные непос­редственно на кожух.

Рис. 9. Схемы полуосей: а — полуразгруженная полуось; б — полностью разгруженная полуось; 1 — веду­щее колесо; 2 — полуось; 3 — кожух; 4 — подшипник; 5 — ступица; G — сила, действующая на кожух и полуось; М — вращающий момент

[custom_ads_shortcode2]

Замена колёсных пар

Часто штатных колёс недостаточно для преодоления серьёзного бездорожья. При установке специальной резины обычно заменяется и главная пара. Характеристики стандартных колесных пар рассчитаны именно на использование заводской резины. Если не делать замену колёсных пар при переходе на большие колёса, долго они не прослужат.

После замены колёсных пар должна обязательно проводится их регулировка, заключающаяся в точности выставления люфта шестерни и одинаковой затяжке болтов. Регулировка позволит избежать быстрой выработки деталей и других проблем с колёсными парами.

При установке военных мостов главное — отдавать себе отчёт, для чего нужен вам автомобиль. Если он приобретался исключительно для бездорожья, то военный мост – лучшее решение. Для автомобиля, который придётся часто эксплуатировать на трассе, это не лучший выбор.

Разновидности автомобильных мостов

• Управляемые;
• Ведущие;
• Поддерживающие;
• Управляемые ведущие.

Ведущие мосты

автомобиля подразделяются на задние, передние и промежуточные. А также они бывают разрезанные и неразрезанные – в зависимости от варианта подвески. Если подвеска автомобиля независимая, ведущий мост изготавливается разрезным, в случае, если подвеска зависимая, мост – неразрезной. На автомобилях классической компоновки легкового типа задний мост является ведущим, на автомобилях с системой полного привода оба моста являются ведущими.

Управляемый мост

. Когда рассматривается управляемый мост, в большинстве случаев подразумевается передний мост авто с полным или задним приводом. Однако у машин специального назначения (сельскохозяйственная колесная техника, автомобили коммунальных служб, погрузчики) задний мост может быть управляемым, а передний – ведущим.

Данный мост может быть как разрезным, так и не разрезным. Неразрезной мост – это балка с поворотными кулачками, благодаря которым обеспечивается возможность вра­ще­ния управляемой колесной оси во время движения транспортного средства. Балка моста должна быть одновременно жесткой, прочной и легкой.

Данным ус­ло­ви­ям отвечают по большей части стальные кованые балки двутаврового сечения. На балке имеются опорные площадки для того, чтобы закрепить элементы подвески.

В своей средней части балка выгнута вниз, для того, чтобы расположить силовой агрегат как можно ниже, и это дает возможность смены центра тяжести для увеличения устойчивости транспортного средства.

Разрезной передний управляемый мост

. Разрезным мостом называется редуктор, закрепленный на подрамнике со специальными приводными валами, которые передают крутящий момент колесам. Подвеска (независимая) соединяется с поворотными кулаками, как это свойственно автомобилям с системой переднего привода. Управляемые колеса автомобиля, прикрепленные к ступицам, могут проворачиваться одновременно со стойками, что позволяет маневрировать автомобилем.

[custom_ads_shortcode3]

Виды мостов по типу подвески

По виду подвески мосты делятся на неразрезные и разрезные.

а — неразрезной мост; б — разрезной мост.

Неразрезные

Неразрезной мост — в таком исполнении колеса автомобиля жестко связаны друг с другом посредством балки. Изменение положения одного колеса, например, при проезде неровностей, напрямую влияет на положение другого колеса на этой же оси.

Разрезные

Разрезной мост — в этом случае колеса автомобиля связаны с балкой моста через подвеску. Изменение положения одного колеса, например, при проезде неровностей, не влияет на положение другого колеса на этой же оси.
