Преимущества и недостатки

Начнем с достоинств дифференциала Torsen:

• высокая точность работы
• плавность работы
• низкий уровень шума при работе
• распределение мощности двигателя автомобиля между колесами или ведущими мостами происходит автоматически и не требует участия водителя
• мгновенное перераспределение крутящего момента не влияет на процесс торможения
• при корректной эксплуатации практически не нуждается в обслуживании (необходимы лишь контроль уровня трансмиссионного масла и его своевременная замена)

Недостатки дифференциала Торсен:

• высокая стоимость из-за сложности изготовления и сборки механизма
• увеличение расхода топлива из-за потерь на трение элементов механического устройства
• сравнительно низкий КПД
• предрасположенность к заклиниванию
• высокий износ нагруженных элементов
• механизм требует особые смазочные материалы из-за значительного тепловыделения при работе
• ускоренный износ деталей при использовании колес одной оси с разными характеристиками (например, при установке запасного колеса, отличающегося от установленных колес)

Дифференциал Торсен

Достоинства и недостатки

Как и любое сложное устройство, такие системы имеют как свои достоинства, так и недостатки. К явным плюсам относятся:

• низкая вибронагруженность и отсутствие сильного шума в работе, благодаря наличию червячных шестерен наличие паразитных шумов сведено к минимуму;
• отсутствие постоянной профилактики и устранения недостатков при адекватном использовании;
• быстрый процесс распределения момента, который занимает не более десятых долей секунды, что позволяет эффективно и быстро избежать опасной ситуации;
• при наличии электронного блока управления в современных моделях работа системы не требует вмешательства и участия водителя.

К некоторым недостаткам агрегата можно отнести:

• возможность заклинивания при неправильной эксплуатации или перегреве;
• потеря эффективности на трении в процессе работы, а также при использовании разноразмерных колес;
• при профилактике система требовательна к качеству смазочных материалов;
• общее увеличение расхода автомобиля из-за применения такой системы составляет порядка 10-13%, при этом этот эффект является лишь ее особенностью и устранить его не представляется возможным.

Устройство

Устройство и принцип работы коробки передач multitronic
Данный механизм устроен из привычных элементов – устройство аналогично любому планетарному узлу. Можно выделить основные детали – это корпус, червячные шестерни, сателлиты.

Что касается общей концепции, то здесь не очень много отличий, если сравнивать с обыкновенными механизмами. Корпус жестко крепится на ведущем узле трансмиссии. Внутри корпуса установлены сателлиты. Они закреплены на специальных осях. Сателлиты находятся в жестком зацеплении с шестернями полуосей. Шестеренки полуосей закреплены на валы, на которые и передается крутящий момент.

А теперь что касается непосредственно механизма “Торсен”. В данном узле шестерня полуосей имеет винтовые зубья. Это не что иное, как традиционный червячный вал.

Сателлиты представляют собой пару косозубых шестерен. Один элемент этой пары формирует с шестерней полуоси червячную пару. Пара шестеренок-сателлитов может взаимодействовать и между собой за счет прямозубого зацепления. В конструкции имеется целых три сателлита, каждый из которых представляет пару шестерен.

Основные составные элементы узла

Torsen состоит из тех же составных элементов, что и любой планетарный узел, и включает в себя:

• корпус (чашка);
• червячные шестеренки;
• сателлиты.

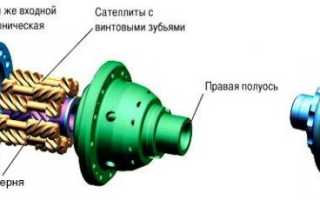

Компоновка Torsen T2

Общая концепция Torsen тоже не отличается от обычного дифференциала. Корпус узла жестко закреплен на ведущем элементе трансмиссии. Внутри этой чашки располагаются сателлиты, закрепленные на осях, и имеющие зубчатое зацепление с полуосевыми шестеренками, посаженными на валы, которым передается вращение.

Теперь об особенностях Torsen. Зубья полуосевой шестеренки – винтовые, то есть этот элемент выступает в качестве червяка (ведущего элемента передачи).

Сателлиты в Torsen представлены в виде пар косозубых шестеренок. Один элемент такой пары формирует со своей ведущей шестерней (полуосевой) червячную пару. При этом пара сателлитных шестерен также взаимодействует и между собой посредством прямозубого зацепления. Всего в конструкции дифференциала используется три сателлита, каждый из которых состоит из двух шестеренок.

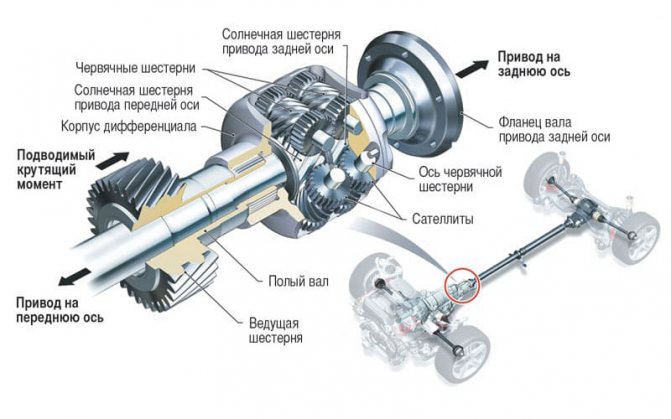

Устройство Torsen T1

Назначение

Устройство и принцип работы механической коробки передач

Итак, для чего нужен данный механизм? Самый простой дифференциал способен распределять мощность или крутящий момент между двух колес одинаково, равномерно. Если одно колесо буксует и не может зацепиться за дорожное полотно, то крутящий момент на втором колесе будет равным нулю. Усовершенствованные модели, а подавляющее их большинство – это дифференциалы с механизмом самоблока, оснащены системой, блокирующей вывешенную полуось. Тогда крутящий момент распределяется так, чтобы максимальная мощность была на колесе, которое сохранило хорошее сцепление с дорогой.

Дифференциал “Торсен” – это наиболее оптимальное решение для полноприводного автомобиля, эксплуатируемого по большей части в тяжелых условиях. “Торсен” – это не фамилия разработчика, а аббревиатура. Это означает чувствительность к вращательному моменту или Torque Sensing.

Блокировка дифференциала Торсен

Обычно самоблокирующийся механизм работает, как стандартный дифференциал – он устраняет разницу в оборотах ведущих колес. Блокируется устройство только в экстренных ситуациях. Примером таких обстоятельств является пробуксовка одного из них на нестабильной поверхности (гололед или грязь). То же касается и блокировки межосевого механизма. Эта функция позволяет водителю выбраться из трудного участка дороги без посторонней помощи.

Когда происходит блокировка, избыточный крутящий момент (вывешенное колесо бесполезно крутится) перераспределяется на то колесо, которое имеет лучшее сцепление с дорогой (этот параметр определяется сопротивлением вращению этого колеса). Тот же процесс происходит при межосевой блокировке. Вывешенная ось получает меньше Ньютон/метров, а та, которая имеет лучшее сцепление с дорогой, начинает работать.

Применение

Планетарная передача принцип работы

Самоблокирующийся дифференциал Torsen используют как в качестве межколесных, так и в качестве межосевых устройств распределения крутящего момента. Широкую известность получил дифференциал Torsen Audi Quattro. В современных полноприводных автомобилях данное механическое устройство устанавливается довольно часто. Отметим, что межосевой дифференциал Torsen используется практически на всех автомобилях Hummer.

Популярность устройства распределения крутящего момента Торсен обусловлена отсутствием связи с какой-либо электроникой или муфтами. Данный элемент трансмиссии – это сравнительно простой механизм, отличающийся мгновенным срабатыванием и отсутствием негативного влияния на процесс торможения. Именно поэтому дифференциал данного типа используют в своих автомобилях ведущие автопроизводители.

Виды самоблокирующегося дифференциала Торсен

Конструкторы, разрабатывающие модификации дифференциалов Торсен, создали три разновидности данных механизмов. Они отличаются друг от друга своим устройством, и предназначены для применения в конкретных системах автомобиля.

Все модели устройств обозначаются маркером Т. В зависимости от типа, дифференциал будет иметь свою компоновку и форму исполнительных деталей. Это в свою очередь влияет на эффективность механизма. Если его расположить в неподходящем узле, детали будут быстро выходить из строя. По этой причине для каждого агрегата или системы полагается свой дифференциал.

Вот для чего предназначен каждый вид дифференциалов Torsen:

• Т1. Используется в качестве межколесного дифференциала, но его могут устанавливать для перераспределения момента между осями. Имеет небольшую степень блокировки и схватывается позже, чем следующая модификация;
• Т2. Устанавливается между ведущими колесами, а также в раздаточной коробке, если транспортное средство оснащено полным приводом. По сравнению с предыдущей версией блокировка механизма происходит немного раньше. Данный тип устройств чаще применяется на гражданских моделях автомобилей. В этой категории также присутствует модификация Т2R. Детали этого механизма способны выдерживать намного больше крутящего момента. По этой причине его устанавливают только на мощные автомобили.
• Т3. По сравнению с предыдущими вариантами данный тип устройств имеет меньшие габариты. Особенность конструкции позволяет изменять соотношение отбора мощности между узлами. По этой причине данное изделие устанавливается только в раздатке между осями. В полном приводе, оснащенном дифференциалом Torsen, распределение крутящего момента по осям будет меняться в зависимости от дорожных условий.

Каждый вид механизмов еще называется поколением. Рассмотрим конструктивные особенности каждого из них.

DPS

Dual Pump System — система с двумя насосами, автоматически подключающая вторую ось, когда не хватает одной. Применяется в системах полного привода Honda. Достоинства: работает автоматически, на хорошей дороге экономит бензин. Недостатки: ограниченная проходимость, сложность, ограничения на буксировку.

Шестеренчатые самоблокирующиеся дифференциалы

Существует три типа таких дифференциалов:

• планетарные
• Quaife
• Torsen.

Все они основаны на свойстве косозубой или червячной передачи «заклинивать» при определенном соотношении крутящих моментов. Такие дифференциалы передают большую часть крутящего момента (до 80%) небуксующему колесу. Применяются во внедорожниках и гоночных автомобилях. Недостатки: сложность; большая потеря мощности, чем у обычного дифференциала. Дифференциал типа Torsen изобретен в 1958 г. американцем Верноном Глизманом. Имеет достоинства вязкостной муфты и не имеет ее недостатков. Принцип работы основан на свойстве червячной передачи «расклиниваться». Название Torsen произошло от англ. Torque sensitive («чувствительный к крутящему моменту»). Torsen — товарный знак JTEKT Torsen North America Inc.

Разновидностей конструкций не так уж и много — можно выделить три основных:

Первый тип (T-1).

Червячными парами являются шестерни ведущих полуосей и сателлиты. При этом каждая полуось имеет собственные сателлиты, которые парно связанны с сателлитами противоположной полуоси обычным прямозубым зацеплением. Следует отметить, что ось сателлита перпендикулярна полуоси. При нормальном движении и равенстве передаваемых на полуоси моментов, червячные пары «сателлит / ведущая шестерня» либо остановлены, либо проворачиваются, обеспечивая разницу угловых скоростей полуосей в повороте. Как только дифференциал пытается отдать момент на одну из полуосей, то червячную пару этой полуоси начинает расклинивать и блокировать с чашкой дифференциала, что приводит к частичной блокировке дифференциала. Данная конструкция работает в самом большом диапазоне отношений крутящего момента — от 2,5/1 до 5,0/1, то есть является самой мощной в серии. Диапазон срабатывания регулируется углом наклона зубцов червяка. Рис.10 Рис.11
Второй тип (T-2).
Автором этого типа является англичанин Rod Quaife В данном случае, оси сателлитов параллельны полуосям. Сателлиты расположены в своеобразных карманах чашки дифференциала. При этом парные сателлиты имеют косозубое зацепление, которое расклиниваясь, так же участвует в процессе блокировки. Подобное устройство имеет и дифференциал TrueTrac компании EATON. Даже у нас в России появилось производство аналогичных дифференциалов под отечественные автомобили УАЗ и т. д. Рис.12 Рис.13
Третий тип (Т-3).
Планетарная структура конструкции позволяет сместить номинальное распределение момента в пользу одной из осей. Срабатывание частичной блокировки происходит при 20–30% разнице в передаваемых на оси моментах. Подобная структура дифференциала делает его компактным, что в свою очередь, упрощает конструкцию и улучшает компоновку раздаточной коробки. Рис.14 В отличие от других конструкций, датчики вращающего момента работают практически в любых условиях. Даже если колеса вращаются с различными скоростями (поворот, прохождение через ухабы), они тем не менее всегда получают вращающий момент основанный на сцеплении. Рис.15 В целом, смещение номинального распределения момента между осями возможно в диапазоне от 65/35 до 35/65. Срабатывание частичной блокировки происходит при 20–30% разнице в передаваемых на оси моментах. Так же, подобная структура дифференциала делает его компактным, что в свою очередь, упрощает конструкцию и улучшает компоновку раздаточной коробки. Вышеописанные torque sensitive дифференциалы очень популярны в автоспорте. Более того, многие производители устанавливают такие дифференциалы на свои модели штатно, как в качестве межосевых, так и межколесных дифференциалов. Например, Тойота устанавливает такие дифференциалы как на легковые автомобили (Supra, Celica, Rav4, Lexus IS300, RX300 и. т. д), так и на внедорожники (4Runner / Hilux Surf, Land-Cruiser, Mega-Cruiser, Lexus GX470) и автобусы (Coaster Mini-Bus). Данные дифференциалы не требуют применения специальных присадок к маслу (в отличие от friction-based дифференциалов), однако лучше использовать качественное масло для нагруженных гипоидных передач. Не ниже API GL-5.

Главное меню

Дифференциалы «Торсен» — эксплуатация и обслуживание

По материалам Team TWF8.

Автор перевода: Владислав Ярополов.

Дифференциалы чувствительные к вращающему моменту распределяют вращающий момент к каждому колесу основываясь на доступном сцеплении. Другими словами, существует некоторая обратная связь от колес к дифференциалу для управления распределением вращающего момента. Название Torsen (Торсен) происходит от TORque SENsing (определение вращающего момента).

Конструкция дифференциала Торсен основана на червячных шестернях, вращающихся на различных осях. Каждая боковая шестерня является червячной шестерней с шлицевым соединением с выходными чашками. Внутри находится 2 или 3 набора планетарных червячных шестерен (называемых элементными шестернями), перпендикулярных к оси боковых шестерен. Каждый набор состоит из 2-х червячных шестерен, соединенных между собой посредством ведомых шестерен, и зацепленных с боковыми шестернями. Таким образом, две боковые шестерни соединены между собой посредством элементных червячных шестерен.

При изменении сцепления на колесе, давление между элементными шестернями и боковыми шестернями изменяется, вызывая контрвращение элементной пары, смещая вращающий момент на другую сторону. В отличие от других конструкций, датчики вращающего момента работают практически в любых условиях. Даже если колеса вращаются с различными скоростями (поворот, прохождение через ухабы), они тем не менее всегда получают вращающий момент основанный на сцеплении.

Все вышеописанное идентично способу функционирования дифференциала Торсен. Дифференциал Торсен будет передавать вращающий момент только на колесо с наибольшим сцеплением, в то время как по-прежнему существует некоторое сопротивление на другой стороне. Как только это состояние проходит, он будет «разгружаться», подобно обычному дифференциалу.

Другими словами, противоположная реакция дифференциалов Торсен происходит только тогда, когда одно колесо обладает меньшим сцеплением, а не полной потерей сцепления. В противном случае, вы не смогли бы контролировать их при прохождении ухабов и трамплинов. Величина смещения вращающего момента также отличается от образца к образцу. Не все марки дифференциалов ведут себя одинаково. Чем больше вращающего момента может переносить дифференциал Торсен, тем большим относительным сцеплением вы будете обладать, но за счет общей тяги. Тот, который передает больший вращающий момен, также ощущается менее агрессивным.

Управление с дифференциалами Торсен также требует более тщательной настройки автомодели и точного контроля газа. Дифференциал обладает большим количеством дополнительной тяги и мощности на участках трассы, на которых обычный дифференциал может немного тормозить. Из опыта, центральный дифференциал обеспечивает наибольшее отличие в передаче на передние колеса. Вам также потребуется передний дифференциал Торсен для более равномерной тяги и стабилизации автомодели. Сзади вы можете оставить обычный дифференциал.

Обслуживание дифференциалов «Торсен»

Смазка

Используйте только масло для дифференциалов Торсен. Не используйте силиконовое масло или любые другие типы смазок.

Шестерням в дифференциале Торсен требуется только смазка для работы. Не наливайте слишком много масла и не заполняйте маслом корпус дифференциала Тосен. Ни количество масла, ни его вязкость ничего не делают с величиной самоблокировки, которая регулируется дифференциалом Торсен.

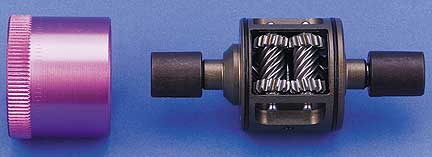

Откройте новый дифференциал Торсен, открутив и сдвинув анодированный стакан. Проверьте количество смазки на шестернях. Шестерни должны казаться влажными (покрытыми маслом), но не более, чем просто слой масла на шестернях (не должно быть скоплений масла в корпусе дифференциала).

• Если шестерни кажутся сухими, капните каплю масла на шестерни, проворачивая выходные чашки вручную. Повторяйте эту процедуру до тех пор, пока шестерни не покроются маслом.
• Если есть скопление масла в дифференциале, сдвиньте и снимите стакан, и слейте излишки масла из дифференциала. После завершения, удостоверьтесь, что шестерни покрыты слоем масла.

После того, как вы удостоверились, что шестерни покрыты слоем масла, наполовину надвиньте стакан, капните 10-20 капель масла в дифференциал и полностью наденьте стакан на корпус дифференциала. Теперь в дифференциале имеется достаточно масла для поддержания смазки шестерен.

Герметизация дифференциала

Дифференциалы Торсен герметизированы с помощью силиконовых колец. По одному кольцу на каждую ось выходных чашек. Существует два типа корпусов: один с резьбой и другой с двумя канавками.

• Для корпуса с канавками, в каждой канавке расположено силиконовое кольцо, и стакан кожуха надвигается поверх них для полного уплотнения корпуса дифференциала.
• Для корпуса с резьбой нет силиконовых уплотнительных колец. Стакан кожуха просто накручивается на корпус дифференциала. Для уплотнения такого типа корпуса нужно использовать полоску силикона ATV (из магазина автозапчастей) на обоих концах корпуса, там, где стакан кожуха контактирует с корпусом дифференциала. Удостоверьтесь, что силикон не попал в корпус и не смешался с маслом.

Установка

Осторожно вытяните выходные чашки из корпуса дифференциала, установите подшипники для дифференциала и снова осторожно задвиньте выходные чашки обратно в корпус дифференциала.

Установите дифференциал Торсен вместе с подшипниками в автомодель. Так как выходные чашки дифференциала Торсен могут выскальзывать наружу, убедитесь, что пространство между концами приводных валов и выходными чашками дифференциала подходящим образом заполнено силиконовыми кольцами или отрезками силиконовых трубок. Таким образом, вал упирается в кольцо или отрезок трубки, которые в свою очередь толкают выходную чашку и удерживают ее в корпусе дифференциала.

Обкатка

С установленными и смазанными дифференциалами Торсен, поездите вокруг на автомодели, с оборотами от низких до средних, на протяжении 3-х баков топлива. Не обкатывайте дифференциалы Торсен на тестовом стенде или с вывешенными колесами. Не используйте полный газ в процессе обкатки.

После обкатки, снимите дифференциалы Торсен и очистите их для удаления любых металлических частиц, образовавшихся во время обкатки. Для ознакомления с правильной процедурой очистки дифференциалов смотри раздел «Обслуживание».

Обслуживание

Требуется очистка дифференциалов Торсен после каждых 2 часов работы.

Снимите дифференциал с автомодели. Очистите внешнюю поверхность с помощью кисти. Проверяйте силиконовые уплотнительные кольца на осях выходных чашек после каждых гонок и заменяйте их «при необходимости». Силиконовые уплотнительные кольца на корпусе не требуют специального внимания, поскольку они не соприкасаются с движущимися деталями. Промойте дифференциал с помощью очистителя для двигателей/тормозов. Полностью высушите дифференциал (остаток очистителя повлияет на смазочные свойства масла). Смажьте силиконовые кольца с помощью масла для дифференциалов Торсен. Замените уплотнительные силиконовые кольца, если на них есть следы повреждений. Смажьте дифференциал по инструкции в разделе «Смазка».

Заменяйте силиконовые кольца после нескольких часов работы, когда на них есть видимые следы повреждений.

В дифференциалах «Fioroni Japan Trac Torsen» и «Nuova Faor Thorsen», заменяйте шайбы после каждых 2-х часов работы.

Винты с пальцами (в «Fioroni Hyper Trac Torsen») и валы (в «Fioroni Japan Trac Torsen» или «Nuova Faor Torsen») должны заменяться примерно через каждые 10 часов работы, или когда есть следы износа.

Планетарные шестерни, шестерни-сателлиты, стакан кожуха, корпус и выходные чашки при правильном обращении должны оставаться в полном порядке. Если есть повреждения, любые детали в дифференциалах Торсен могут заменяться, и каждую деталь можно приобрести отдельно.

Вернуться к списку Обсудить на форуме

Устройство и основные компоненты

Audi Quattro

Рассмотрим, из каких основных элементов состоит Торсен:

• Корпус (другое название: «чашка дифференциала»). Он передает крутящий момент от главной передачи на полуосевые шестерни через сателлиты. На нем крепится ведомая шестерня главной передачи. Внутри чашки дифференциала имеются оси, на которых установлены сателлиты.
• Правая и левая полуосевые шестерни (другое название: «солнечные шестерни»). Они передают крутящий момент на оси/полуоси через шлицевое соединение.
• Сателлиты правой и левой полуосевых шестерен. Соединяют чашку дифференциала и полуосевые шестерни. Торсен имеет в своей конструкции четыре сателлита.
• Выходные валы.

Отметим, что данная разновидность самоблокирующегося дифференциала обладает наиболее совершенной конструкцией.

Жесткая блокировка

Основная особенность жесткого типа блокировки заключается в том, что после задействования она распределяет момент между осями поровну. То есть, ведущий мост начинает работать как будто дифференциала в его конструкции вовсе нет.

Самым простым конструктивным исполнением полной блокировки является создание жесткой связи между корпусом дифференциала, закрепленного на ведомой шестерне главной передачи, и одной из полуосей. В результате такой связи дифференциал теряет возможность распределения вращения и передачи его только на одно колесо.

Простейшее конструктивное исполнение полной блокировки сводится к посадке на шлицы полуоси дополнительной муфты с механизмом управления. На этой муфте, а также на корпусе дифференциала проделаны зубья, которыми осуществляется зацепление этих элементов.

Для блокировки достаточно лишь ввести в зацепление муфту с корпусом и полуось получается жестко связанной с главной передачей.

Механическая блокировка

Полная блокировка используется как на межколесных, так и межосевых дифференциалах внедорожников и имеет исключительно принудительное ручное включение. При этом нередко этот механизм на переднем мосту не используется, чтобы не влиять на управляемость авто.

Принцип работы механизмов полной блокировки идентичен для всех вариантов, отличия заключаются лишь в конструктивном исполнении. А вот приводы их могут быть разными:

• механический;
• гидравлический;
• пневматический;
• электрический.

При этом все виды приводов выполняют одну задачу – вводят в зацепление муфту с корпусом.

Механический тип привода представлен в виде системы тяг и рычагов, гидравлический — двумя цилиндрами (главным и рабочим), соединенных между собой трубопроводной магистралью, пневматический – пневмоцилиндром с рабочей камерой, электрический – электродвигателем.

Достоинством жесткой блокировки является обеспечение высокой проходимости авто, поскольку при любых условиях колеса всегда двигаются с одной скоростью.

Но есть и недостатки:

• Повышенная нагрузка на трансмиссию;
• Невозможность движения по дорогам с твердым покрытием;
• Не допускаются высокие скорости передвижения;
• Ручное управление.

Несмотря на это многие любители полноценных внедорожников предпочитают именно этот тип блокировки.

Как устанавливается преднатяг

Регулировка преднатяга осуществляется путем установки пакета специальных пружинных шайб, которые распирают шестеренки внутри блокировки. Полный пакет таких спецшайб, сложенные все вместе составляют толщину 1 см, но все шайбы по толщине разные, чтобы можно было регулировать момент преднатяга дифференциала.

Чтобы отрегулировать преднатяг, потребуется:

• динамометрический ключ стрелочный (ключ с щелчками не подходит, его придется долго настраивать);
• самодельная спецдеталь, сделанная из простой внутренней гранаты (обрезан и к нему приварен болт) — смотрите ниже на видео;
• комплект пружинных шайб (колечки);

Порядок регулировки преднатяга:

1. Разобрать дифференциал блокировки (запоминаем последовательность). После снятия крышки вытаскиваем шнековую шестеренку полуоси; за ней идет узкая шестеренка с большим внутренним отверстием, но который имеет бортик; затем идут те самые регулировочные пружинные шайбы. Можно вытащить шнековые сателлиты (сами преднатяги), чтобы проверить какой у них износ.
2. Установить новые шайбы.
3. Собрать.
4. Динамометрическим ключом и специальной самодельной деталью определяем момент затяжки. Когда ключ начинает проворачивать — в этот момент стрелка показывает момент натяга.

В этом видео рассмотрен вариант регулировки шайбами блокировки авто ВАЗ 2108.

Регулировка преднатяга блокировки ВАЗ 2108

Преднатяг до 5 кг не сплющивает до плоского состояния шайбы, такой момент натяжки считается ресурсным. Блокировка с натягом до 5 кг поможет сильно не терять своих характеристик около 4 лет. Любая блокировка с натягом в первые пару месяцев теряет около 1 кг натяга.

Специалисты рекомендуют делать для переднего дифференциала с самоблокировкой преднатяг не больше 5 кг, а для заднего дифференциала — не больше 7 кг. При максимальной величине преднатяга дифференциала в, например, в 9 кг, все пружинные шайбы будут уже прижаты и эффект пружин будет потерян.

Три режима работы

Если рассматривать полностью принцип работы дифференциала “Торсен”, то нужно сказать, что система может работать в трех различных режимах. Конкретный режим зависит от уровня сопротивления на колесе. Когда оно одинаковое, то вращательный момент распределяется равномерно.

Если на одном из колес сопротивление повышается, то в работу включается червячная пара, и тем самым приводится в действия вторая пара, несмотря на небольшое сопротивление на ней. Это ведет к перераспределению момента так, как нужно. В этом случае одно колесо замедлится. Второе станет вращаться быстрее.

Если на одной из шин полностью теряется сопротивление, тогда это будет сопровождаться блокировкой или заклиниванием червячной пары из-за большого трения. Тогда сразу же тормозится вторая пара. Крутящий момент выравнивается. Работа дифференциала “Торсен” в этом режиме схожа с прямолинейным движением.

Принцип функционирования

Суть работы Torsen рассмотрим на примере, где узел — межколесный. При прямолинейном передвижении ведущие колеса встречают одинаковое сопротивление, поэтому узел равномерно перераспределяет момент между колесами. Сателлиты при таком движении не вращаются и напрямую передают усилие от чашки на полуосевые шестеренки (жесткая передача).

При вхождении в поворот, идущее по внутреннему радиусу колесо встречает большее сопротивление, и замедляется. В результате червячная пара этого колеса приводится в действие – полуосевая шестерня начинает вращать свою сателлитную шестеренку. Та в свою очередь передает усилие на вторую сателлитную шестеренку, которая дополнительно проворачивает свою полуосевую шестерню, повышая момент на колесе, двигающемуся по внешнему радиусу. Поскольку разница моментов на осях небольшая, то сила трения во второй червячной паре невысокая и самоторможение не происходит.

При попадании одного из колес на скользкую поверхность сопротивление на нем падает и момент стремится на это колесо. Полуосевая шестерня начинает раскручивать свою сателлитную шестеренку, а та – передавать усилие на второй сателлит, и вот здесь возникает эффект самоторможения. Сателлитная шестерня не может выступать в качестве ведущего элемента и вращать полуосевую из-за особенностей работы червячной передачи. Поэтому и происходит заклинивание этой червячной пары. При заклинивании она затормаживает вращение второй червячной пары и момент на полуосях выравнивается.

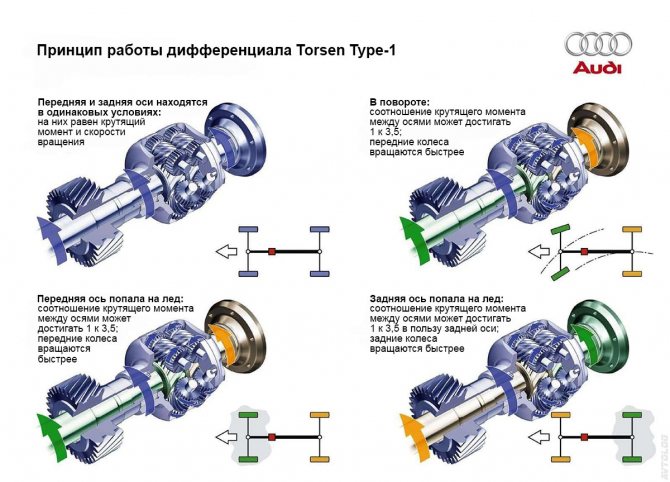

Принцип работы дифференциала между осями

Если весь принцип работы рассматривать коротко, то Torsen может функционировать в трех режимах, в зависимости от сопротивления на колесах. При одинаковом сопротивлении дифференциал распределяет крутящий момент равномерно (червячные пары обездвижены, и дифференциал получается как бы заблокированным).

При увеличении сопротивления на одном колесе его червячная пара приводится в действие и заставляет вращаться вторую, несмотря на возникновение в ней небольшой силы сопротивления, что приводит перераспределению момента в нужном соотношении (одно колесо замедляется, а второе – вращается быстрее).

Потеря сопротивления на одном из колес сопровождается заклиниванием червячной пары (из-за больших сил трения), которая сразу же тормозит вторую пару, поэтому крутящий момент на обоих колесах выравнивается. В этом случае Torsen начинает работать в том же режиме, что при прямолинейном движении.

Классика: Quattro с самоблоком Torsen.

Постоянный полный привод Quattro с самоблокирующимся межосевым дифференциалом.

Этот тип полного привода использовался c 1988 года. В его основе лежит самоблокирующийся дифференциал Torsen. Конечно, за 30 лет сам дифференциал претерпел изменения, которые в основном касаются распределения крутящего момента. Если первоначально дифференциал был симметричным, то в самых новых моделях Audi он распределят крутящий момент между осями в неравной пропорции. Сегодня самоблокирующийся межосевой дифференциал обеспечивает ассиметрично-динамическое распределение крутящего момента до 70% к передней оси или до 80% к задней. Перераспределение крутящего момента происходит без какой-либо

задержки и не требует регулирующего вмешательства системы ESC. Полный привод Quattro с самоблокирующимся межосевым дифференциалом Torsen сегодня можно встретить на самых больших Audi. Например, на новом Q7. За доплату его можно «скрестить» со спортивным задним дифференциалом. А вот Audi Q5 второго поколения уже перешел на привод, именуемый Quattro Ultra.

Torsen Differential, How it works ?

На каких машинах стоит дифференциал Торсен

Рассматриваемая модификация самоблокирующихся механизмов активно используется автопроизводителями с мировым именем. В этот список вошли:

• Honda;
• Toyota;
• Subaru;
• Audi;
• Alfa Romeo;
• General Motors (почти во всех моделях Hummer).

И это еще не весь список. Чаще всего самоблокирующимся дифференциалом оснащается полноприводная машина. О его наличии необходимо уточнять у продавца, потому что трансмиссия, передающая момент на обе оси, не всегда оснащается данным механизмом по умолчанию. Например, вместо этого устройства может устанавливаться многодисковая фрикционная или вязкостная муфта.

Также данный механизм с большей вероятностью будет устанавливаться на автомобиль со спортивными характеристиками, даже если это передне- или заднеприводная модель. Стандартный автомобиль с передними ведущими колесами не оснащается блокировкой дифференциала, так как такая машина будет требовать определенных навыков спортивного вождения.

Принцип работы

Общий вид дифференциала Torsen

Торсен является червячным самоблокирующимся дифференциалом. Это означает, что автоматическая блокировка дифференциала происходит при разности крутящих моментов на корпусе механического устройства и его на приводном вале. Сам дифференциал состоит из ведомых и ведущих червячных шестерен, которые называют “полуосевыми” и “сателлитами” соответственно. Червячная шестерня имеет одну особенность: она не вращается от других шестерен, однако сама может приводить во вращение другие шестерни. Это свойство (расклинивание) позволяет частично блокировать дифференциал.

Рассмотрим, как работает межосевой червячный дифференциал.

Если колеса автомобиля имеют хорошее сцепление с дорожным покрытием и движутся плавно, то крутящий момент между осями распределяется в равных отношениях. При резком увеличении крутящего момента ведущие червячные шестерни пытаются начать движение в противоположную сторону. Ведомые шестерни перегружаются, блокируются выходные валы, а лишний крутящий момент от двигателя машины передается на другую ось.

Межколесный самоблокирующийся червячный дифференциал включается в работу при проскальзывании одного из колес. При пробуксовке падает крутящий момент на одном колесе, Торсен блокируется и передает крутящий момент от двигателя машины на другое колесо. Блокировка буксующего колеса при этом является частичной, а степень блокировки зависит от того, насколько сильно уменьшилась величина крутящего момента.

Самоблокирующийся дифференциал Torsen может максимально перераспределить крутящий момент до соотношения 7:1 (86%:14%).

Что такое дифференциал Torsen

Дифференциал Torsen – одна из модификаций механизмов, имеющих червячный тип зацепления и высокую степень трения. Подобные устройства используются в разных системах транспортных средств, в которых происходит распределение силы крутящего момента с ведущей на ведомую ось. Устройство устанавливается на ведущее колесо, что предотвращает преждевременный износ покрышек, когда автомобиль передвигается по извилистой дороге.

Также подобные механизмы устанавливаются между двумя мостами, чтобы производить отбор мощности от силового агрегата на второстепенную ось, делая ее ведущей. Во многих современных моделях внедорожных автомобилей межосевой дифференциал заменяется многодисковой фрикционной муфтой (ее устройство, модификации и принцип работы рассматриваются в другой статье).

Название Торсен с английского дословно переводится, как «чувствительный к крутящему моменту». Данная разновидность устройств способна самостоятельно блокироваться. Благодаря этому самоблокирующийся элемент не нуждается в дополнительных устройствах, нивелирующих функционирование рассматриваемого механизма. Этот процесс будет происходить, когда ведущий и ведомый валы имеют разный показатель оборотов или крутящего момента.

Конструкция самоблокирующихся механизмов подразумевает наличие червячных шестерен (ведомые и ведущие). В кругах автомобилистов можно услышать название сателлит или полуосевые. Все это синонимы червячных шестерен, использующихся в данном механизме. Червячная шестерня имеет одну особенность – она не нуждается в передаче вращательных движений от смежных шестерен. Наоборот, эта деталь может самостоятельно крутить смежные шестеренчатые элементы. Благодаря этому обеспечивается частичная блокировка дифференциала.

Назначение

Итак, назначение дифференциала Torsen заключается в том, чтобы обеспечивать эффективный отбор мощности и распределение крутящего момента между двумя механизмами. Если устройство используется в ведущих колесах, то оно необходимо, чтобы при пробуксовке одного колеса второе не теряло крутящий момент, а продолжало работать, обеспечивая сцепление с дорожным покрытием. Похожая задача у межосевого дифференциала – при пробуксовке колес основной оси он способен блокироваться, и передавать часть мощности на второстепенную ось.

В некоторых современных машинах автопроизводители могут использовать модификацию дифференциалов, которая самостоятельно блокирует вывешенное колесо. Благодаря этому максимальная мощность поступает не на буксующую полуось, а на ту, у которой хорошее сцепление с дорогой. Данный компонент трансмиссии – идеальный вариант, если машина часто покоряет бездорожье.

Его расположение зависит от того, какая у автомобиля трансмиссия:

• Автомобиль с передним приводом. В этом случае дифференциал будет находиться в картере КПП;
• Заднеприводная машина. В такой компоновке дифференциал будет установлен в корпус моста ведущей оси;
• Полноприводный транспорт. В таком случае дифференциал (если не используется в качестве его аналога многодисковая межосевая муфта) будет установлен в корпусе мостов передней и задней оси. Он передает крутящий момент на все колеса. Если устройство устанавливается в раздаточной коробке, тогда он будет обеспечивать отбор мощности ведущими мостами (подробней о том, что такое раздаточная коробка, читайте в другом обзоре).

Назначение

Применение дифференциалов в трансмиссиях автомобилей обусловлено необходимостью обеспечить вращение ведущих колёс одной оси с разной частотой. В первую очередь это необходимо в поворотах, но также и при разном диаметре ведущих колёс, что возможно при вынужденной установке шин двух разных типоразмеров или при разности давления в шинах. В случае, если оба колеса имеют жёсткую кинематическую связь, любое рассогласование частот вращения по вышеупомянутым причинам приводит к возникновению так называемой паразитной циркуляции мощности. Это безусловно вредное явление вызывает проскальзывание колеса с меньшей силой сцепления относительно поверхности дороги, дестабилизирует движение автомобиля по дуге, нагружает трансмиссию и двигатель, повышает расход топлива и проявляется тем сильнее, чем меньше радиус поворота и выше силы сцепления, действующие на колёса. Дифференциал, установленный в разрез валов привода колёс одной оси, позволяет разорвать жёсткую кинематическую связь между колёсами и устранить паразитную циркуляцию мощности, не потеряв при этом возможностей по передаче мощности на каждое колесо с КПД близким к 100%. Подобный дифференциал называется «межколёсным», а данная область применения является основной для дифференциалов вообще, так как межколёсный дифференциал присутствует в приводе ведущих колёс всех легковых, грузовых и абсолютно подавляющей части внедорожных

,
спортивных
и
гоночных
автомобилей.

Помимо привода ведущих колёс автомобиля дифференциалы также применяются:

• В приводе двух и более постоянно ведущих осей от одного двигателя (так называемый «межосевой» дифференциал).
• В приводе соосных воздушных и водных винтов противоположного вращения (в качестве дифференциала и редуктора
  одновременно).
• В дифференциальных механизмах поворота гусеничных машин (в связке из одного-двух-трёх дифференциалов с разными принципами совместной работы).
• При сложении передаваемой вращением мощности от двух двигателей с произвольными частотами вращения на один общий вал.

При повороте автомобиля, все его колеса проходят разный по длине путь, и если между двумя ведущими колесами существует жесткая связь, они начнут проскальзывать. Скольжение колес при повороте приводит к повышенному расходу топлива, износу шин, нарушению устойчивости и т. п.

Дифференциал позволяет ведомым валам вращаться с разными угловыми скоростями и выполняет функции распределения подводимого к нему крутящего момента между колесами или ведущими мостами. Дифференциалы бывают межколесными и межосевыми (в случае установки между несколькими ведущими мостами).

Впервые дифференциал был применен в 1897г. на паровом автомобиле. В настоящее время все автомобили имеют межколесные дифференциалы на ведущих мостах. Наиболее распространенным является конический симметричный дифференциал, включающий в себя: корпус, сателлиты, ось сателлитов (или крестовину) и полуосевые шестерни. Обычно число сателлитов в дифференциалах легковых автомобилей — два, грузовых и внедорожных — четыре.

Симметричный дифференциал получил свое название за способность распределять подводимый момент поровну при любом соотношении угловых скоростей, соединенных с ним валов. Применение такого дифференциала в качестве межколесного, обеспечивает устойчивость при прямолинейном движении, а также при торможении двигателем на скользкой дороге.

Существенным недостатком обычного дифференциала является снижение проходимости автомобиля, если одно из его колес попадает в условия малого сцепления с опорной поверхностью. При этом на колесо, находящееся в нормальных сцепных условиях, нельзя подвести крутящий момент, превышающий тот, который может быть реализован на колесе, находящемся в условиях малого сцепления (это приводит к пробуксовке колеса). Для преодоления этого недостатка в некоторых конструкциях используются Дифференциалы полноприводных автомобилей различных конструкций.

1) с электронной блокировкой;

2) с дисковым дифференциалом;

3) с вязкостной муфтой.

Управление системой осуществляется как механически водителем, так и с помощью специальных блоков управления, которые учитывают угловые скорости колес и разность крутящего момента на переднем и заднем приводе. Полностью автоматические системы позволяют экономить топливо, обеспечивают улучшение проходимости автомобиля, облегчая его управление на высокой скорости и лучше реализуют мощность мотора.

Сегодня подобные системы самоблокирующихся дифференциалов зарекомендовали себя с наилучшей стороны, они отличаются прочностью, надежностью и долговечностью, не требуя в процессе эксплуатации какого-либо сложного обслуживания и ремонта.

Применение

Самоблокирующийся дифференциал Torsen используют как в качестве межколесных, так и в качестве межосевых устройств распределения крутящего момента. Широкую известность получил дифференциал Torsen Audi Quattro. В современных полноприводных автомобилях данное механическое устройство устанавливается довольно часто. Отметим, что межосевой дифференциал Torsen используется практически на всех автомобилях Hummer.

Популярность устройства распределения крутящего момента Торсен обусловлена отсутствием связи с какой-либо электроникой или муфтами. Данный элемент трансмиссии – это сравнительно простой механизм, отличающийся мгновенным срабатыванием и отсутствием негативного влияния на процесс торможения. Именно поэтому дифференциал данного типа используют в своих автомобилях ведущие автопроизводители.

Дифференциал типа Torsen — разновидность самоблокирующегося дифференциала, работающего на основе изменяющегося трения механических частей, приводящего к перераспределению крутящего момента между колесами.

Назначение дифференциала типа TorsenДифференциал – устройство, передающее усилие от единственного источника (коробки передач) к двум приводам колес, и при этом обеспечивающее независимость (дифференцирование) вращения этих приводов. В результате могут вращаться с разными угловыми скоростями при прохождении поворотов, когда внутреннее колесо проходит более короткий путь, чем внешнее. Простейший дифференциал распределяет мощность между колесами равномерно. Соответственно, при пробуксовке одного колеса усилие на втором равно нулю. Более совершенные устройства, подавляющее большинство которых относится к классу самоблокирующихся дифференциалов или дифференциалов повышенного трения оснащены механизмами, обеспечивающими блокировку «вывешенной» полуоси и перераспределение усилия таким образом, чтобы максимум мощности передавалось на колесо, сохраняющее сцепление с дорогой.Дифференциал типа Torsen считается оптимальным решением для полноприводных автомобилей, эксплуатируемых в жестких условиях. Торсен – не фамилия изобретателя, а аббревиатура от «Torque Sensing», то есть .

Положительные и отрицательные качества

Torsen является одним из лучших вариантов самоблокирующихся дифференциалов и обусловлено это такими его достоинствами:

• Работа в полностью автоматическом режиме без стороннего вмешательства (нет ни ручных, ни электронных механизмов управления);
• Мгновенная скорость срабатывания блокировки;
• Бесшумность;
• Возможность использования как между осями, так и между колесами;
• Плавность функционирования;
• Обслуживание уза сводится только к своевременной замене смазки.

Но вместе с тем, недостатков у этого узла тоже немало. Весь принцип работы Torsen построен на возникающей силе трения в червячных передачах при определенных условиях. А это приводит к снижению общего КПД узла и ускоренному износу рабочих элементов.

Еще одно слабое место, которое имеют все червячные дифференциалы – это диагональное вывешивание, при нем они становятся абсолютно беспомощны.

К тому же, Torsen – узел дорогостоящий из-за сложности изготовления и потребности в использовании высокопрочных материалов.

Назначение

Итак, для чего нужен данный механизм? Самый простой дифференциал способен распределять мощность или крутящий момент между двух колес одинаково, равномерно. Если одно колесо буксует и не может зацепиться за дорожное полотно, то крутящий момент на втором колесе будет равным нулю. Усовершенствованные модели, а подавляющее их большинство – это дифференциалы с механизмом самоблока, оснащены системой, блокирующей вывешенную полуось. Тогда крутящий момент распределяется так, чтобы максимальная мощность была на колесе, которое сохранило хорошее сцепление с дорогой.

Вам будет интересно:Где находится реле стартера ВАЗ-2112? Расположение, назначение, замена и устройство

Вам будет интересно:Ленточный тормоз: устройство, принцип действия, регулировка и ремонт

Дифференциал “Торсен” – это наиболее оптимальное решение для полноприводного автомобиля, эксплуатируемого по большей части в тяжелых условиях. “Торсен” – это не фамилия разработчика, а аббревиатура. Это означает чувствительность к вращательному моменту или Torque Sensing.

Три типа “Торсена”

В первом варианте в качестве червячных пар используются шестеренки ведущих полуосей, а также сателлиты. Для каждой полуоси имеются свои сателлиты, соединенные попарно с теми, что на противоположной оси. Соединение это осуществляется при помощи прямозубого зацепления. Оси сателлитов перпендикулярны полуосям. Данный вариант дифференциала “Торсен” признан самым мощным среди всех аналогичных конструкций. Он способен работать в очень широком диапазоне крутящего момента.

Второй вариант отличается тем, что оси сателлитов находятся параллельно к полуосям. Сателлиты в данном случае установлены иначе. Они находятся в специальных посадочных местах чашки. Парные сателлиты соединяются косозубым зацеплением, которое при расклинивании участвует в блокировке.

Третий вариант является единственным среди всей серии, где конструкция планетарная. Он применяется в качестве межосевого дифференциала в полноприводных машинах. Оси сателлитов и ведущие шестеренки здесь тоже параллельны друг другу. За счет этого узел очень компактный. Благодаря конструкции изначально можно распределять нагрузку между двух мостов в соотношении 40:60. Если срабатывает частичная блокировка, то пропорция может отклонятся на 20 %.

Поколения дифференциала Torsen

Самоблокирующийся дифференциал Torsen имеет три поколения:

• T-1 – первое поколение самоблокирующегося устройства распределения крутящего момента. В нем в качестве червячных пар выступают сателлиты и шестерни ведущих полуосей. Сателлиты полуосей связаны прямозубым зацеплением. Оси сателлитов перпендикулярны полуосям. Межколесный дифференциал Торсен первого поколения позволяет колесам автомобиля вращаться с различной скоростью. При проскальзывании колеса механизм пытается передать большую часть мощности двигателя автомобиля на другую полуось, после чего червячная пара этой полуоси расклинивается. При этом сила трения, которая возникает в червячном зацеплении из-за разности величин крутящих моментов на колесах, блокирует дифференциал. Первое поколение дифференциала Torsen самое мощное из всех конструкций в своем классе.
• T-2 – второе поколение устройства. Главные отличия от первого поколения: оси сателлитов здесь расположены вдоль полуосей; сами сателлиты расположены в специальных карманах корпуса дифференциала; участвующие в процессе блокировки механизма при расклинивании шестерни парных сателлитов – косозубые.
• T-3 – третье поколение дифференциала. Имеет планетарную конструкцию. Третье поколение Торсен используется, в основном, в качестве межосевого дифференциала на автомобилях, имеющих полный привод. Механизм имеет компактные габариты в связи с тем, что ведущая шестерня и оси сателлитов расположены в конструкции параллельно.

Мы можем сделать одно различие за один день, но если требуется как передний, так и задний, мы можем потребовать вашего автомобиля на срок до двух дней. Автобус предоставляется бесплатно, в то время как работа ведется. Чтобы рассчитать стоимость доставки, вам нужно будет поместить предметы в корзину и подтвердить свой адрес доставки. После того, как вы введете эти данные, будет создана цитата с доставкой. Пожалуйста, не переходите на этап оплаты, если вы не готовы к заказу.

Ну нет, но это, вероятно, так же запутанно, если не так широко обсуждалось, если бы ничто иное, как определение производителей, чтобы заклеймить всю свою систему управления колесами как единственное, что помешало вам ударить этого проклятого оленя во время поездки своей семьи в гости бабушка на темной и скользкой проселочной дороге.

Ради будущего и экономии топлива: Quattro Ultra

В 2021 году Audi представила новый по конструкции тип полного привода: Quattro ultra, который впервые нашел применение на Audi A4 allroad в середине 2021 года. Примечательно, что прежде приставку ultra имели не типы привода, а модели Audi, отличающиеся особой экономичностью. Эти модели предназначены в основном для экономичной Европы. Полный привод Quattro ultra собственно и создан для того, чтобы еще больше снизить экономию топлива, за счет снижения потерь в трансмиссии. Quattro ultra может сочетаться только с 2-литровыми моторами в комбинации с механической КПП или с АКП S tronic.

Итак, Quattro ultra является постоянным полным приводом, который активно регулирует подводимый к заднему мосту крутящий момент. В сердце этой трансмиссии лежит электронноуправляемая многодисковая муфта с гидравлическим приводом. Она пристыкована к коробке передач. Еще одна муфта – с кулачковым исполнительным механизмом – интегрирована в заднюю главную передачу.

Особенность привода Quattro ultra заключается во взаимодействии муфты полного привода с кулачковой муфтой в задней главной передаче. Она позволяет при разомкнутой муфте полного привода обездвижить раздаточную коробку (главную пару) с валом привода задней оси, разобщив их и остальную трансмиссию. Когда обе муфты размыкаются, карданный вал привода задней оси и детали задней главной передачи становятся неподвижными, что снижает потери на трение. Этим значительно экономится топливо и уменьшается выброс CO2. Обещана экономия на уровне 0,3 л/100 км.

Муфта полного привода Quattro ultra распределяет крутящий момент в свободной пропорции. Когда полный привод не нужен и необходимости в нем в ближайшее время не предвидится, происходит переключение на более эффективный с точки зрения расхода топлива передний привод.

При этом сначала размыкается муфта полного привода и производится оценка ходовых качеств автомобиля, движущегося на одном только переднем приводе. Если ходовые качества стабильны, размыкается кулачковая муфта в задней главной передаче.

Блок управления полным приводом постоянно отслеживает параметры вращения колес и ускорения и позволяет спрогнозировать уход автомобиля в занос за 500 мс до наступления этой негативной ситуации. Этих 500 мс достаточно для того, чтобы исполнительные механизмы Quattro ultra успел активировать полный привод.

Для подключения полного привода необходимо, чтобы кулачковая муфта в задней главной передаче снова сомкнулась. Включить ее мгновенно невозможно, так как в переднеприводном режиме коробка заднего дифференциала неподвижна. Ее нужно «раскрутить» и синхронизировать скорость ее вращения. Поэтому при включении полного привода сначала смыкается муфта полного привода, разгоняя карданный вал и соединенную с ним ведомую шестерню задней главной передачи. Когда частота вращения коробки заднего дифференциала стала примерно синхронной, активируется кулачковая муфта.

Блокировка дифференциала и система курсовой устойчивости

Принудительная блокировка дифференциала с гидравлическим приводом

Чтобы крутящий момент полуосей снова стал одинаковым, нужно блокировать действие сателлитов или обеспечить его передачу от чашки на нагруженную полуось.

Это особенно актуально для машин повышенной проходимости, имеющих полный привод 4Х4. Не только потому что они предназначены для езды по местности с тяжелыми дорожными условиями. Стоит машине, оснащенной тремя дифференциалами (два межколесных, один межосевой), хотя бы в одной из четырех точек потерять сцепление – величина крутящего момента остальных колес устремится к нулевому значению, и машина откажется ехать.

Избежать неприятностей помогает блокировка, которая может быть либо частичной, либо полной (зависит от степени перераспределения усилий между полуосями), а также либо ручной, либо автоматической (зависит от степени контроля со стороны водителя).

Хорошо себя зарекомендовали , распределяющие крутящий момент, учитывая его разность на полуосях или исходя из значений угловых скоростей.

Наиболее сложным совершенным способом устранить недостатки узла является электронная блокировка, реализуемая на базе , датчики которой контролирует все необходимые параметры во время движения автомобиля. На основе полученных данных работа автомобиля корректируется автоматически.

Устройство и основные компоненты

Audi Quattro

Рассмотрим, из каких основных элементов состоит Торсен:

• Корпус (другое название: «чашка дифференциала»). Он передает крутящий момент от главной передачи на полуосевые шестерни через сателлиты. На нем крепится ведомая шестерня главной передачи. Внутри чашки дифференциала имеются оси, на которых установлены сателлиты.
• Правая и левая полуосевые шестерни (другое название: «солнечные шестерни»). Они передают крутящий момент на оси/полуоси через шлицевое соединение.
• Сателлиты правой и левой полуосевых шестерен. Соединяют чашку дифференциала и полуосевые шестерни. Торсен имеет в своей конструкции четыре сателлита.
• Выходные валы.

Отметим, что данная разновидность самоблокирующегося дифференциала обладает наиболее совершенной конструкцией.

Преимущества и недостатки

Начнем с достоинств дифференциала Torsen:

• высокая точность работы
• плавность работы
• низкий уровень шума при работе
• распределение мощности двигателя автомобиля между колесами или ведущими мостами происходит автоматически и не требует участия водителя
• мгновенное перераспределение крутящего момента не влияет на процесс торможения
• при корректной эксплуатации практически не нуждается в обслуживании (необходимы лишь контроль уровня трансмиссионного масла и его своевременная замена)

Недостатки дифференциала Торсен:

Однако, если вы любите автомобили и технику, бесчисленные и разнообразные способы сделать это увлекательны и зная, что они могут сделать вас лучшим водителем. Итак, чтобы начать с этой проблемы с колесами, что мне нужно, чтобы все 4 колеса водили мою машину?

Вам в основном нужно 3 вещи для этого.

• Передний дифференциал задний дифференциал.
• Один из способов подключения к двум.

Это называется смещением скорости, и тот же принцип применяется и к передней и задней осям, как показано здесь. Как вы можете видеть, внутреннее колесо перемещается на меньшее расстояние на повороте, чем снаружи, и то же самое касается передней и задней осей.

• высокая стоимость из-за сложности изготовления и сборки механизма
• увеличение расхода топлива из-за потерь на трение элементов механического устройства
• сравнительно низкий КПД
• предрасположенность к заклиниванию
• высокий износ нагруженных элементов
• механизм требует особые смазочные материалы из-за значительного тепловыделения при работе
• ускоренный износ деталей при использовании колес одной оси с разными характеристиками (например, при установке запасного колеса, отличающегося от установленных колес)

“Haldex”

ЭТО НАЗВАНИЕ образовано от имени собственного шведской фирмы “Haldex”, первой в мире разработавшей и запатентовавшей дифференциал на основе многодисковой муфты с электронным управлением. В последнее время такие устройства становятся все более и более популярными. Причем подавляющее большинство автопроизводителей использует на своих моделях дифференциалы, произведенные непосредственно фирмой “Haldex”. Дело в том, что выпускаются такие муфты в виде единого узла, легко адаптируемого к установке практически на любой автомобиль.

По своей конструкции муфта “Haldex” отчасти похожа на виско-муфту, но отличается от нее принципом работы. В шведском устройстве блокировка производится не за счет изменения свойств залитой в корпус жидкости, а путем сжатия дисков с помощью управляемого электроникой гидропривода. Например, если датчики фиксируют, что один вал дифференциала начал вращаться быстрее, то блок управления немедленно дает команду электрическому насосу поднять давление в системе и прижать один диск к другому. Таким образом “Haldex” блокируется. А регулируя усилие сжатия дисков, электронный блок управляет и степенью блокировки муфты.

Относительно небольшая стоимость, минимальные запаздывания в работе и гибкость настроек – главные преимущества гидравлической многодисковой муфты типа “Haldex”. Поэтому на современных автомобилях такие устройства широко используются как совместно с обычным дифференциалом (для его блокировки), так и вместо него (к примеру, для подключения полного привода на многих внедорожниках). Такой трансмиссией, основанной на многодисковой гидравлической муфте, могут похвастать “Nissan X-Trail”, “Renault Koleos”, “VW Tiguan”, “Mitsubishi Outlander XL”, “Toyota RAV4”, “Audi TT”, “Audi A3”, “VW Golf 4Motion” и, естественно, все полно-приводные модели “Volvo”.
