Работа многих продуктов основана на использовании, иногда неожиданным образом, различных свойств известных нам веществ. Примером тому может служить вязкостная муфта — специальное устройство, предназначенное для выборочной передачи крутящего момента в зависимости от внешних условий. В этих видах продуктов принцип действия основан на изменении вязкости наполняющей их жидкости. Нельзя сказать, что они используются чрезвычайно широко, например, как MCPC, но было бы ошибкой игнорировать их использование.

Принцип действия вязкостной муфты

Принцип действия вязкостной муфты заключается в изменении количества оборотов вентилятора, в зависимости от величины температуры потока воздуха после прохождения им радиатора. Вязкостная муфта вентилятора существенно повышает эффективность системы охлаждения, за счет более эффективного использования производительности крыльчатки вентилятора. Муфта задает вентилятору оптимальное число оборотов, что позволяет эффективно работать всей системе регулирования воздуха. Это помогает прогревать холодный двигатель, и поддерживает нужный тепловой режим двигателя в эксплуатационных пределах. Режим работы вентилятора изменяется плавно, что повышает износоустойчивость не только ремней привода вентилятора, но и других деталей узла. Во время работы муфты между деталями не происходит трения, что существенно увеличивает срок службы вязкостной муфты.

Применение вязкостной муфты вентилятора означает, что:

1. Ресурс двигателя увеличивается, а потери мощности двигателя уменьшаются
2. Уменьшение расхода топлива
3. Практически бесшумная работа вязкостной муфты
4. Существенно снижена трудоёмкость замены ремней привода генератора и пневмокомпрессора
5. За счёт плавного хода увеличен ресурс ремней привода вентилятора
6. Низкая стоимость всего комплекта переоборудования при высоком качестве продукции

Такое устройство работает в автономном режиме, используя принцип изменения вязкости рабочей жидкости муфты.

Вязкостная муфта работает в зависимости от температуры воздуха после радиатора системы охлаждения двигателя. Она регулируется биметаллической термопластиной, то есть включается при 61°C — 67°C, когда температуре тосола достигает 84°C — 92°C.

Большинство моделей с продольным расположением силового агрегата, обычно оснащается вентилятором на ременном приводе, совмещенным с насосом охлаждающей жидкости. Если бы при этом крыльчатка вентилятора была жестко соединена с приводным шкивом, и частота его вращения была бы прямо пропорциональна оборотам коленчатого вала, то такое охлаждение не было бы эффективным, особенно при больших оборотах и низкой температуре воздуха. Поэтому, между шкивом и крыльчаткой, устанавливается вязкостная муфта, которая регулирует интенсивность потока проходящего воздуха, проходящего через радиатор.

На двигателе КамАЗ устанавливают девятилопастной вентилятор, диаметром 710 мм. Материал, из которого он изготовлен -стеклонаполненный полиамид, ступица вентилятора, изготовлена из металла.

Для привода такого вентилятора применяется вязкостная муфта вентилятора камаз, которая крепится к ступице вентилятора.

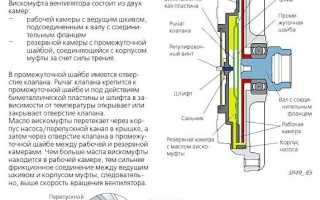

Принцип работы вязкостной муфты камаз основан на изменении вязкости жидкости при трении в небольших зазорах между дисками муфты. В качестве рабочей жидкости применяется силиконовая жидкость с высокой вязкостью.

Такая муфта, по своей конструкции – неразборная, и поэтому не нуждается в техническом обслуживании во время эксплуатации.

Вязкостная муфта вентилятора камаз включается биметаллической спиралью, при достижении температуры воздуха после радиатора до 61° С — 67° С.

Вентилятор установлен в неподвижной кольцевой обечайке, которая жестко прикреплена к двигателю. Обечайка вентилятора и его кожух, способствуют увеличению расхода потока воздуха, который нагнетается вентилятором через радиатор.

В последнее время все больше популярности обретают кроссоверы, или так называемые паркетники. Эти автомобили отличаются от настоящих внедорожников не только отсутствием несущей рамы (здесь эту функцию выполняет кузов), но и «нечестным» полным приводом с электронными блокировками. Причем подключается он автоматически. Чтобы связать между собой две оси, используется вискомуфта. Что это за элемент, знает далеко не каждый автомобилист. В сегодняшней статье мы рассмотрим данный механизм подробней.

Как проверить вискомуфту вентилятора охлаждения (принцип работы вязкостной муфты)

Как устроена вискомуфта

как проверить и починить ВИСКОМУФТУ !?

Роль в системе охлаждения ДВС

Вентилятор с вискомуфтой устанавливается на автомобили с продольным расположением двигателя (обычно это полноприводные и заднеприводные модели). При такой компоновке шкив вентилятора радиатора целесообразней всего соединить со шкивом водяной помпы. Как известно, вращение водяной помпе передается сервисным ремнем от шкива коленчатого вала.

Недостаток такой конструкции в том, что скорость вращения крыльчатки вентилятора всегда будет пропорциональна оборотам коленчатого вала. Подобное устройство приведет к тому, что на высоких оборотах в условиях холодного воздуха двигатель будет чрезмерно охлаждаться, что снизит его КПД. К тому же постоянное соединение крыльчатки и шкива коленчатого вала увеличит механические потери на трение, что будет отнимать мощность и повышать расход топлива.

Вискомуфта вентилятора позволяет регулировать скорость вращения крыльчатки в зависимости от температуры двигателя.

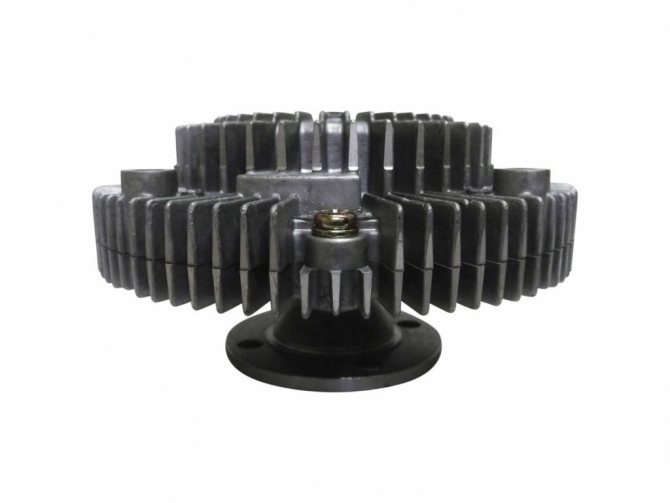

Устройство

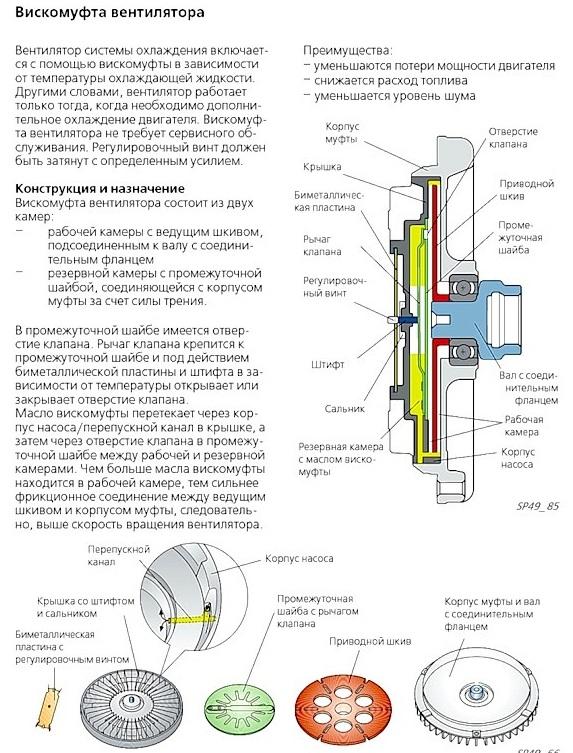

Разница в конструкции вискомуфт вентилятора Toyota, BMW, Mercedes, Audi. минимальна, так как все они устроены и работают по единому принципу.

Вал с соединительным фланцем крепится к приводу помпы охлаждения, поэтому его скорость вращения всегда пропорциональна оборотам коленчатого вала. К валу, в свою очередь, крепится приводной шкив, который вращается в рабочей камере. Рабочая и резервная камеры разделены пластинами. Переход между камерами возможен только через впускные клапаны и возвратные каналы. Изначально резервная камера заполнена специальным силиконовым маслом. Приводной шкив, или диск, как его еще называют, имеет по окружности косые зубья, которые при вращении позволяют выгонять масло обратно в резервную камеру. Поверхность приводных дисков, как и делительных пластин, имеет специальные ребра, которые превращают рабочую камеру в своеобразную сеть лабиринтов, по которым циркулирует силиконовое масло.

Корпус муфты, к которому и крепится крыльчатка вентилятора, соединяется с валом (ротором вискомуфты) посредством обычного шарикового подшипника. Впускные клапаны соединены с биметаллической пластиной, которая располагается в передней части корпуса вискомуфты. При нагреве пластина расширяется, что приводит к увеличению пропускного сечения клапанов.

Свойства силиконового масла

Основная особенность силиконовой жидкости, использующейся в вискомуфтах вентиляторов, – термостойкость и вязкостная стабильность. С изменением температуры масло лишь незначительно изменяет свою вязкость.

В работе вискомуфты силиконовое масло исполняет роль связывающего вещества, позволяющего создать между приводным диском и разделительными пластинами, соединенными с корпусом, трение. Несмотря на то что между корпусом и приводным шкивом всегда будет некоторая степень проскальзывания, созданного коэффициента сцепления достаточно для зацепления корпуса муфты с приводным валом.

В некоторых источниках указывается, что с повышением температуры масло расширяется, что и провоцирует вязкостное зацепление приводного диска с корпусом вискомуфты. Подобное понимание принципа работы вискомуфты вентилятора охлаждения является ложным и возникло, скорее всего, из-за сравнения вискомуфты вентилятора с вязкостными муфтами раздаточных коробок полноприводных автомобилей. В вискомуфтах дифференциалов используется дилатантная жидкость, вязкость которой сильно зависит от скорости деформации сдвига.

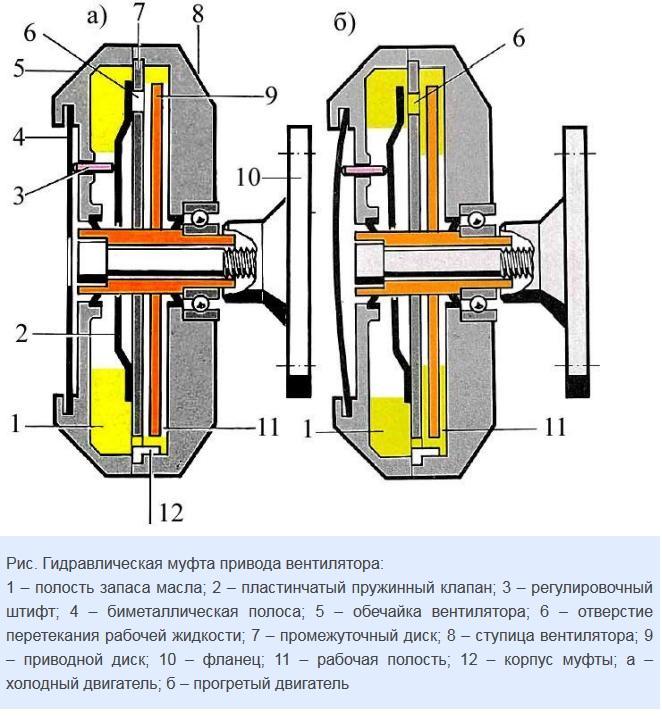

Принцип работы

Когда рабочая камера не заполнена маслом, приводной диск свободно вращается в рабочей камере. Небольшое количество масла все же присутствует, но коэффициент сцепления приводного шкива с корпусом вискомуфты минимален, поэтому с повышением оборотов двигателя скорость вращения крыльчатки не увеличивается.

Процесс прогрева двигателя и увеличения температуры тосола в радиаторе сопровождается нагревом биметаллической пластины. Нагреваясь, пластина расширяется, что приводит к открытию впускного клапана и увеличению количества рабочей жидкости, проникающей из резервной в рабочую камеру. Возникающее между приводным диском и разделительными пластинами трение приводит к увеличению скорости вращения корпуса и крыльчатки вентилятора.

Когда двигатель нуждается в максимальном охлаждении, биметаллическая пластина изогнута настолько, чтобы обеспечить максимальное проходное сечение впускных клапанов. В таком случае разница частоты вращения вала и корпуса вискомуфты минимальна, поэтому повышение оборотов коленчатого вала приводит к практически равнозначному увеличению скорости вращения крыльчатки вентилятора.

Снижение температуры набегающего воздуха приводит к постепенному возврату биметаллической пластины в исходное положение. Соответственно, уменьшается проходное сечение впускных клапанов, жидкость перегоняется в резервную полость. Уменьшение коэффициента сцепления приводит к увеличению разницы частоты вращения приводного вала вискомуфты и корпуса – крыльчатка вентилятора замедляется.

Работа вискомуфты Toyota на примере конкретных температурных режимов

Устройство вискомуфт вентиляторов Toyota предполагает наличие двух рабочих камер (в первых вариантах конструкции была только одна камера).

• Биметаллическая пластина в «холодном» состоянии.
• Пластина разогрета теплым воздухом, открыт впускной клапан передней камеры.
• Коэффициент температурного расширения соответствует максимальному режиму охлаждения. Открыт клапан задней камеры.

Почему вискомуфта вращается на холодную

Многие владельцы автомобилей с механическим приводом вентилятора системы охлаждения, скорее всего, замечали, что после запуска холодного двигателя вентилятор крутится с большой скоростью. Спустя некоторое время после прогрева двигателя, количество оборотов крыльчатки уменьшается, поэтому может показаться, что подобное явление идет в разрез с описанным выше принципом работы вискомуфты вентилятора. Такой эффект возникает из-за того, что во время простоя масло самотеком стекает в нижнюю рабочую камеру, поэтому сразу после запуска крыльчатка и корпус вискомуфты будут вращаться до того времени, пока масло перекачается обратно в резервную секцию.

Преимущества

Обороты крыльчатки подстраиваются под фактический температурный режим двигателя, что позволяет:

• уменьшить расход топлива;
• снизить уровень шума;
• уменьшить потери мощности.

Установка вискомуфты в системе охлаждения позволяет уменьшить нагрузку на генератор и снизить себестоимость авто, исключив затраты на электропривод крыльчатки, проводку.

Недостатки

Многие сетуют на ненадежность вискомуфты, забывая, что система с электровентилятором также периодически нуждается в ремонте. Наиболее распространенная поломка – утечка рабочей жидкости. Несмотря на то что большинство муфт вязкостного типа неразборные, существуют проверенные технологии восстановления работоспособности системы. В случае износа поддается восстановлению и подшипник. Именно поэтому важно знать способы проверки и ремонта вискумуфты вентилятора радиатора.

Вискомуфта. Что это такое, принцип работы, плюсы и минусы. Просто о сложном

замена вискомуфты на электровентилятор на BMW

Устройство и принцип работы

Работает вязкостная муфта по принципу гидротрансформатора, что у АКПП. В обеих случаях крутящий момент передается посредством жидкости. Однако устроена муфта немного иначе, нежели гидротрансформатор. Она являет собой герметичный замкнутый корпус. Внутри него вращаются ведущие и ведомые крыльчатки (две турбины). Когда валы колес вращаются синхронно, состав внутри находится в жидком состоянии. Как только одна ось забуксовала, крутящий момент одной турбины передается на другую. Жидкость перемешивается и становится твердой. Таким образом, передача крутящего момента на ось возобновляется. Как только автомобиль преодолел препятствие, перемешивание прекращается. Крутящий момент снова передается на одну ось.

Но это не единая схема устройства вязкостной муфты. Некоторые вместо турбин имеют ведущие и ведомые фрикционные диски (см. фото ниже).

Работают они по такому же принципу. Внутри тоже заливается дилатантная жидкость. Когда валы вращаются с разной скоростью, она перемешивается и становится плотной (при этом расширяется). Так, крутящий момент выравнивается, и оба колеса (спереди и сзади) вращаются одинаково. За счет расширения жидкости ведомый и ведущий диски прижимаются друг к другу.

Как видите, устройство механизма довольно простое. Элемент служит достаточно долго, поэтому ремонт вискомуфты может понадобиться нескоро.

Зачем нужна и какую жидкость заливают в вискомуфту

Жидкость в компонент привода закачивается с помощью силовой установки. Затем под давлением направляется на приводной вал. Создаваемое давление в жидкости приводит к перемещению приводного вала. В настоящее время в качестве гидравлической жидкости или рабочей жидкости для флюидных муфт использовались органополисилоксановые масла, такие как диметилполисилоксан или метилфенилполисилоксан. Диметилполисилоксан (также называемый диметилсиликоновым маслом) обладает высоким индексом вязкости и широко применяется, но с трудом поддерживаем устойчивую способность передачи крутящего момента в течение длительного периода в тяжелых рабочих условиях и при высокой температуре. В основном это связано с низкой термической стабильностью этой жидкости.

Вискомуфта на Landcruiser

Поскольку условия эксплуатации становятся все более серьезными, оптимально отдавать предпочтение силиконовому маслу с улучшенной термической стабильностью, которое составляет 75% диметилсиликона. Чтобы предотвратить окисление или гелеобразование, к органополисилоксановому маслу добавляют антиоксиданты (октаноат железа, производные фениламина или производные ферроцена).

Где используется?

Существуют два основных направления, где используется вискомуфта. Что это за сферы? Ниже мы их рассмотрим:

• Система охлаждения. Вязкостная муфта используется для принудительного охлаждения радиатора. Механизм устанавливается на шток и приводится в движение от коленчатого вала при помощи ременной передачи. Сверху на деталь устанавливают многолопастной вентилятор. Как это работает? Чем сильнее вращается шкив, тем быстрее жидкость густеет в муфте. Таким образом, на средних и высоких оборотах радиатор двигателя охлаждается принудительно. С падением оборотов теплообменник охлаждается естественным путем. Вентилятор прекращает свою работу. Сейчас такой способ охлаждения практически не используется. Вязкостную муфту заменили электрические вентиляторы. Они приводятся в действие от датчика температуры двигателя. Элемент не связан с коленчатым валом двигателя и является более технологичным.
• Подключение полного привода. И если в первом случае проблему можно было решить электроникой, то передать крутящий момент на вторую ось таким образом не удастся. Поэтому основная сфера применения вязкостной муфты — это кроссоверы.

Электровентилятор вместо вискомуфты. Стоит ли

Электровентилятор — это термостатический вентилятор охлаждения двигателя, который может свободно вращаться при низких температурах, когда охлаждение не требуется, что позволяет двигателю прогреваться быстрее, снимая ненужную нагрузку на двигатель. По мере увеличения температуры муфта сцепляется так, что вентилятор приводится в действие мощностью двигателя и перемещает воздух для охлаждения двигателя.

Электронно-управляемый вентилятора представляет собой устройство, в котором выходной привод на вентилятор управляется электронным перемещением вязкой жидкости из резервуара для жидкости в рабочую камеру муфты во время штатной работы. Радиально сбалансированный клапанный диск, соединенный с пружиной, регулирует относительное перемещение вязкой текучей среды из резервуара для текучей среды в рабочую камеру путем герметичного сцепления и отсоединения заполняющего отверстия. Пластина сцепления, крышка и корпус вместе с функциями, отливаются до требуемого размера и формы, что позволяет легче и точнее изготавливать электровентиляторы в сравнении с традиционными конструкциями вискомуфты.

Механические вентиляторы наиболее распространены в грузовиках и внедорожниках, а также в некоторых полноприводных автомобилях. Это легче сделать, потому что двигатель установлен в продольном направлении, а компоненты дополнительного ремня установлены на радиатор. Вентилятор устанавливается на шкив коленчатого вала или один из вспомогательных шкивов (например, шкив водяного насоса) и будет вращаться между радиатором и двигателем, вытягивая воздух через радиатор и продувая его над двигателем.

Напротив, в переднеприводном транспортном средстве двигатель обычно устанавливается сбоку от коленчатого вала и всеми основными вспомогательными валами, параллельными передней оси, приводить в движение трансмиссию. Вентилятор, механически смонтированный на вспомогательном шкиве, будет располагаться сбоку и не будет обращен к радиатору. Вот почему вентиляторы с электрическим двигателем используются практически повсеместно в автомобилях с передним приводом. Преобразование механической энергии в электричество и обратно к механической вращательной мощности с двигателем вентилятора менее эффективно, чем прямое механическое соединение, но это более чем компенсируется большим контролем электрического вентилятора с помощью электронных термостатических регуляторов, которые могут полностью отключить вентилятор когда температура двигателя ниже заданного значения

Преимущества

Какие плюсы есть у данного механизма? Рассмотрим несколько из них:

• Простота конструкции. В устройстве имеется жидкость и две турбины (либо диски), плотно закрытые в корпусе.
• Прочность. Корпус в муфте способен выдержать давление до 20 атмосфер. Поэтому не стоит бояться за то, что жидкость однажды вытечет извне.
• Практичность. Может работать как на грунтовой дороге, так и на асфальте (например, если вы трогаетесь с пробуксовкой). Не требует наличия электроники. Подключение и отключение привода происходят в автоматическом режиме.

Недостатки

Несмотря на столь существенные преимущества, стоит отметить недостатки вязкостной муфты:

• Низкая ремонтопригодность. В случае выхода из строя производится замена вискомуфты целиком на новую. Стоимость такой детали достаточно велика. Ремонт вискомуфты не выполняется.
• Малая эффективность полного привода. Оба колеса будут вращаться с одинаковой скоростью только тогда, когда автомобиль будет сильно буксовать. О жесткой межосевой блокировке здесь не может быть и речи.
• Невозможность принудительного подключения. Например, вам нужно пересечь брод. Для этого желательно иметь постоянный полный привод. Однако вязкостная муфта не даст вам этого сделать. Колеса будут вращаться в полной мере лишь после того, как вы забуксуете.
• Снижение дорожного просвета. Корпус механизма достаточно большой, что ставит под вопрос характеристики проходимости кроссовера.
• Малая стойкость к перегреву. Долго работать элемент в режиме полного привода не может (меняются свойства жидкости, изнашивается подшипник вискомуфты). В противном случае она выйдет из строя. Поэтому не стоит буксовать на бездорожье длительное время.

Причины и симптомы неисправности вискомуфты

Стоит отметить, что в случае долгого простоя транспортного средства необходимо проводить ревизию вискомуфты — с большей долей вероятности её работоспособность существенно снизится. В целях профилактики также рекомендуется заменить масло.

Несмотря на кажущуюся сложность, проверить работоспособность вязкостной муфты в полевых условиях довольно просто. Необходимо уделить внимание ряду признаков:

• Одинаковые обороты вентилятора на холодном и прогретом двигателе указывают на выход из строя вязкостной муфты.
• В большинстве случаев необходима замена или долив силиконовой смазки.
• При работе вентилятора не должно возникать посторонних звуков, шумов, вибраций — подобные симптомы указывают на выход из строя подшипника.
• В случае обнаружения течи масла либо жидкости со стороны вискомуфты необходимо для начала проверить целостность сальников.

Как видно, неисправностей в этом узле насчитывается не так уж и много. И поэтому не следует приобретать новый узел, если двигатель авто стал нагреваться больше положенного. В большинстве случаев возможен ремонт вискомуфты вентилятора своими силами.

Наиболее распространённая неисправность — утечка силиконовой смазки из основного блока. Для её доливки или замены необходимо снять вискомуфту с помпы и разобрать.

Делать это необходимо предельно аккуратно и не торопясь — по причине высокой вязкости смазка долго будет заполнять собой полость.

Второй по частоте возникновения неисправностью является выход из строя подшипника. Определить это можно по характерным шумам, возникающим в области вентилятора охлаждения. Для его замены также требуется снятие вискомуфты. При этом автовладелец может столкнуться с проблемой — снять подшипник без специального съёмника, не повредив при этом весь узел, довольно проблематично. В магазинах автозапчастей и инструментов можно найти как универсальные съёмники, так и предназначенные под определённую марку авто. И рекомендуется приобретением инструмента озаботиться заранее, а не когда механизм уже будет снят с помпы.

Снятие вискомуфты УАЗ своими руками

Давайте рассмотрим, как извлечь данную деталь вместе с вентилятором, на примере автомобилей Ульяновского автозавода. Итак, для удобства нужно снять радиатор и кожух вентилятора (жалюзи). Далее при помощи ключа на 12 откручиваются два крепежных болта шкива помпы. Обратите внимание: на гайке вязкостной муфты имеется левостороння резьба. Поэтому откручивать ее нужно по часовой стрелке, а закручивать — наоборот. После этого ключом на 32 откручивается гайка крепления муфты. Удерживайте шкив коленчатого вала от прокручивания. Если гайка идет с трудом, можно воспользоваться молотком. Аккуратно наносите удары по ключу в направлении отворачивания. Далее муфта успешно извлекается с вала насоса. Ключом на 13 откручиваются 4 крепежных винта Достаем механизм наружу и ставим новый.

Установка элемента производится в обратной последовательности. Стержни болтов вкручиваются на свое место при помощи плоскогубцев с тонкими губками. Далее ставится муфта, закручиваются «от руки» крепежные гайки. Заворачивать болт на самой муфте не нужно. Он самозатягивается при запуске двигателя.

Итак, мы выяснили, что собой представляет вискомуфта.

Устройство вискомуфты настолько же просто, насколько и гениально. Сложно поверить, что с момента ее изобретения прошло уже больше 100 лет. Широкое распространение она получила только спустя 50 лет, когда ее начали устанавливать на спорткары. Производители полноприводных автомобилей оценили принципиально новую систему, и с тех пор она широко используется в приводе внедорожников. Сегодня вискомуфта является элементом самоблокирующегося дифференциала и подключаемого полного привода.

Замена подшипника вискомуфты

Вентилятор с функцией обогрева в автомобиль за 600р. Автомобильный вентилятор от прикуривателя с функцией обогрева
Чтобы определить, нужна ли замена подшипника, снимите вспомогательный ремень. Поверните вентилятор. Если вискомуфта смещается, замените только прокладку. Если шкив движется, то подшипник пора менять.

Чтобы удалить подшипник, сначала удалите вискомуфту. После удаления компоненты вы увидите переднее кольцо. Снимите его. Поместите одну шайбу на 5-дюймовый болт и сдвиньте ее в заднюю часть подшипника. Поместите трубную муфту на другую сторону. Поместите фланец над муфтой с приподнятой частью внутри. Убедитесь, что гнездо, которое вы используете на гайке, поместится внутри. Поместите одну шайбу на болт, за которым следует гнездо. Затем наденьте небольшой шайбу и гайку.

Если болт идет криво, остановитесь и поправьте его. Прикрепите болт и начните затягивать. Гнездо подшипника будет забито. Очистите его как можно лучше. Теперь поставьте 4-дюймовый болт в заднюю часть нового подшипника, за которым следует шайба. Наденьте гайку и слегка прижмите ее. Убедитесь, что она обращена в правильном направлении. Нагрейте корпус. Без подшипника он будет быстро нагреваться. Наденьте кожаные перчатки. Вставьте подшипник в паз.

Что такое вискомуфта и для чего она нужна

Вязкостная муфта (так она официально называется) – это элемент трансмиссии, обеспечивающий передачу крутящего момента с одного вала на другой. Как правило, она используется как межосевой дифференциал, где может работать самостоятельно или в паре со свободным дифференциалом.

Устройство вискомуфты

«Рабочим телом» вискомуфты является жидкость с особыми качествами, поэтому в механизме почти отсутствует механическое трение. Работа вискомуфты не требует участия водителя, она срабатывает в нужное время сама, без какого-либо управления.

Задача вискомуфты – в автоматическом режиме синхронизировать скорость вращения валов на передней и задней оси. Она включается в работу, когда одно или оба колеса на одной оси вывешиваются (пробуксовывают), при этом резко возрастает скорость их вращения по отношению к другой оси. Работа вискомуфты заключается в выравнивании угловых скоростей за счет полной или частичной блокировки «проблемной» оси и передачи крутящего момента на ту, у которой лучше сцепление в поверхностью.

Что это такое

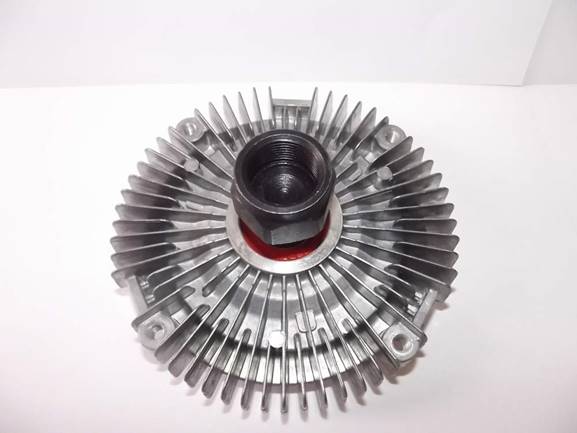

Вискомуфта BMW

Вискомуфта — компонент привода, который передает мощность и вращающий момент от центрального приводного вала на передний дифференциал и колеса. Внутри муфты находится дилатантная жидкость, которая затвердевает при воздействии силы сдвига, возникающей при вращении входных и выходных валов с разной скоростью. Входной вал соединен с задними колесами. Выходной вал соединен с передними колесами. Когда передние и задние колеса вращаются на разных оборотах (со скоростью более 6%), сдвиговая сила повышает температуру и вязкость дилатанта внутри вискомуфты.

Жидкость становится твердой и сцепляет пластины внутри устройства, в результате чего мощность передается от центрального приводного вала (двигателя) к переднему дифференциалу (передние колеса). Когда передние и задние колеса вновь начинают вращаться с относительно одинаковыми оборотами, жидкость «деактивируется», становится менее вязкой и более жидкой, в результате чего управление устройством переключается на ведущие колеса.

Применение вискомуфт

Вязкостная муфта отлично показала себя на внедорожниках, используемых для сложного рельефа. В качестве самоблокирующегося межосевого дифференциала она долгое время устанавливалась на автомобили повышенной проходимости. При этом практически никогда вискомуфта не использовалась в качестве осевого дифференциала, для этой цели применялись другие устройства.

Низкая цена и отличная надежность сделали вискомуфты востребованными у большинства любителей внедорожного спорта. И даже более современные виды трансмиссии не заставили поклонников отказаться от удобного и простого механизма.

Чтобы понять, для чего нужна эта деталь, надо вспомнить принцип работы подключаемого полного привода: он задействуется, когда начинаются проблемы.

Ремонт вискомуфты на Мерседесе-Бенц: двигатель 111

Отмените порядок установки новой муфты. При обращении с муфтой положите ее плоской с уплотнением вверх, чтобы убедиться, что силикон не просачивается. У вас может возникнуть соблазн сбросить сцепление и установить комплект электрического вентилятора. Если вы отправляете уличный автомобиль на трассу по выходным дням, дополнительная мощность может стать для вас трофеем. Но если вы просто закрепите семейный автомобиль, помните, что производитель автомобилей может интегрировать элементы управления электровентиляторами в компьютер силовой передачи для более точный результат, чем вы могли бы получить с комплектом послепродажного обслуживания.

1. Откройте капот автомобиля и отщелкните несколько защелок корпуса вентилятора.
2. Открутите болты шестигранным ключом на 6.
3. Снимите охлаждающий вентилятор.
4. Поверните кожух на 180° вправо. По-другому вынуть деталь не получится. Следовательно, добраться до вискомуфты не выйдет.
5. Открутите вискомуфту ключом на 36. Губки инструмента должны быть не толще 10 миллиметров.
6. Вынув устройство, очистите его от грязи и пыли.
7. Далее нужно с одной стороны расклепать биметаллическую пластину вискомуфты.
8. Вытащите диск детали и залейте шприцом смазочную жидкость ПМС-100.
9. Соберите конструкцию вискомуфты обратно; установите устройство в автомобиль.

Устройство и принцип работы

Принцип действия вязкостной муфты основан на передаче вращения с использованием вязкостных свойств жидкости. Этим вискомуфта принципиально отличается от, например, гидротрансформатора, в котором используется движение жидкости, то есть ее динамические свойства.

Вискомуфта представляет собой корпус, внутри которого расположен пакет дисков. Диски жестко соединены с валами и размещаются поочередно: один диск первого вала, второй – второго, третий – снова первого и т.д. Расстояния между дисками минимальные. Вся эта конструкция заполнена специальной жидкостью на силиконовой основе, которая имеет интересное свойство: при активном перемешивании или нагревании она становится более вязкой. При очень быстром движении, когда сила гидродинамического сопротивления возрастает, она приобретает свойства твердого тела, при замедлении сразу становится более жидкой. Принцип действия наглядно показан на видео ниже.

Процесс работы вискомуфты выглядит примерно так:

1. Автомобиль едет по ровной хорошей дороге. Обе оси вращаются с одинаковой скоростью. Внутри вискомуфты пакеты дисков, закрепленных поочередно на одном и втором валах, тоже вращаются с одинаковой скоростью, не поворачиваясь относительно друг друга. При этом вискомуфта «выключена», то есть крутящий момент с ведущей оси через нее не передается на ведомую (за исключением примерно 12-15%, которые будут поступать на вторую ось из-за вязкости рабочей жидкости);
2. Колёса на ведущей оси начинают пробуксовывать, на второй останавливаются или почти останавливаются. При этом пластины одного вала стоят неподвижно, а второго – очень быстро крутятся. В этом «блендере» жидкость приходит в движение, нагревается и густеет. Загустевшая жидкость сцепляет пластины двух валов между собой, и чем больше разница в их скорости, тем быстрей это происходит;
3. При срабатывании муфты крутящий момент с ведущей оси (которая буксует и быстро крутится) переходит на ведомую ось, и ее колёса приходят в движение. При необходимости, на ведомую ось подается почти 100% крутящего момента, то есть меняется привод;
4. При выезде на нормальную дорогу вращение пластин в муфте относительно друг друга прекращается, жидкость становится менее вязкой, и полный привод отключается.

Срабатывает вискомуфта быстро, но мягко: достаточно 0,2 сек, чтобы полностью заблокировать одну ось. При этом никаких рывков не происходит, устройство не дает лишних нагрузок на трансмиссию.

Преимущества и недостатки, плюсы и минусы

Преимуществ у вискомуфты много:

1. Очень простая конструкция, не требующая какой-либо настройки или доработки. Нет механического трения, а значит, и особого износа;
2. Возможность сделать прочный герметичный корпус;
3. Не требует регулярного ТО: никаких доливов масла, отслеживания уровня жидкости и т.д. Вискомуфта работает очень долго;
4. При поломке легко заменить: стоимость ее невысокая и сама работа не слишком сложная.

Однако есть и недостатки, которые заставили современных автопроизводителей отказаться от использования вискомуфты в пользу новой муфты Халдекс:

1. Невозможно блокировать ее вручную. Это довольно неприятная ситуация для джиперов, привыкших к полной управляемости своих автомобилей;
2. Как следствие – невозможность контроля привода;
3. Автоматическая блокировка не 100%. Это объясняется свойствами жидкости: чтобы она наглухо заблокировала одну ось, разница в скорости вращения должна быть довольно большой. В реальных условиях это не всегда так, а значит, часть мощности двигателя расходуется впустую;
4. Сравнительно медленное срабатывание. Даже доли секунды на дороге имеют важное значение;
5. Несовместимость с системой ABS, а это уже серьезно. Причем настолько, что вискомуфты начали уходить в прошлое в основном именно по этой причине;
6. Перегрев при длительной активной работе;
7. Муфты для мощных автомобилей слишком сильно выступают под днищем из-за своих размеров. Уменьшается фактический клиренс, появляется слабое место.

В целом, вискомуфта прекрасно показала себя в свое время. Для автомобилей, не напичканных электроникой от колес до крыши, такое устройство действительно было удобным и функциональным. Сегодня вискомуфты почти никто не ставит на новые внедорожники. Конструкторы отдали предпочтение муфте Haldex с электронным управлением. Она отлично работает вместе с АБС, срабатывает мгновенно и вообще является более современным и технологичным устройством.

Каждого автомобилиста интересовал вопрос: что такое вискомуфта? Попробуем ответить на него. Визкомуфта — это механизмом для передачи и выравнивания крутящего момента в трансмиссии автомобиля Рено, Фольксваген и др. Другое её название – вязкостная муфта. Принцип действия в ней совсем другой, нежели в гидротрансформаторе или гидромуфте. Крутящий момент передаётся благодаря вязкостным свойствам жидкости, которая заполняет внутреннюю полость вискомуфты. Её используют для автоматической блокировки дифференциала.

История

В Соединённых Штатах Америки в 1917 году Мелвин Северн изобрёл вискомуфту. Но его изобретение не имело применения. На автомобиле Interceptor FF английской фирмы Jensen она была применена, как механизм автоматической блокировки межосевого дифференциала в 1964 году. На автомобилях с постоянным полным приводом вискомуфта заняла свою нишу с 1965 года.

Как была изобретена вискомуфта

Если заглянуть в историю, то первый прототип рабочей вискомуфты был создан в 1917 году. Его создателем является Мелвин Северн. К сожалению, в то время данный аппарат не нашёл практического применения.

Всё кардинально изменилось в 1964 году. Именно тогда устройство вискомуфты впервые использовалось как автоматическая блокировка межосевого дифференциала. Первым автомобилем, на котором был установлен подобный агрегат, стал легендарный Interceptor FF.

Внимание! Широкое применение такое устройство, как вискомуфта нашло во второй половине 60-х годов. Для автомобилей с постоянным приводом на все четыре колеса данный агрегат стал настоящей находкой.

Вискомуфта: устройство, принцип действия

Внутри герметичного корпуса установлено несколько круглых плоских дисков. Какое-то количество ведущих дисков соединено с ведущим валом, а какое-то количество ведомых дисков – с ведомым валом. Их поверхность имеет отверстия и выступы. Все диски смонтированы так, что вращаясь, они располагаются на очень маленьком расстоянии друг от друга. Внутри корпуса муфты находится дилатантная жидкость на основе силикона, которая при сильном перемешивании сгущается. Также у ней при нагреве большой коэффициент расширения. При перемешивании появляется давление на диски, и они прижимаются друг к другу благодаря расширению этой жидкости.

Как устроена вискомуфта — видео

Если движения валов равномерны, то диски вращаются с одинаковой скоростью. Когда не происходит перемешивание жидкости, нет давления на диски. При разном вращении одного вала относительно другого, диски начинают вращаться относительно друг друга. Жидкость перемешивается, растёт вязкость, угловые скорости дисков пытаются уровняться из-за силы трения. А при огромной разности скоростей эта жидкость имеет свойства твёрдого вещества. В этот момент блокируется вискомуфта, свой максимум обретает крутящий момент от ведущего вала к ведомому.

Самостоятельный ремонт вискомуфты

Если вы замечаете перегрев двигателя, не спешите делать замену вискомуфты. Возможно, вам удастся самостоятельно отремонтировать сломавшуюся деталь.

• Самой распространенной причиной неисправности является утечка силикона из основания детали. Чтобы залить новую жидкость, вам нужно:

1. Снять вискомуфту с водяного наноса, после чего разобрать ее.
2. На самом диске устройства имеется пластина с пружиной, под которой находится отверстие для силиконовой жидкости. Вам нужно с максимальной осторожностью снять штифт, а затем шприцом залить смазку. Учитывайте, во время подобного ремонта деталь кладут горизонтально.
3. Шприцом достаточно набрать пятнадцать миллилитров маслянистой жидкости.
4. Не спеша заливайте силикон во внутрь.
5. Подождите несколько минут, не извлекая шприц из отверстия, чтобы жидкость успела глубоко затечь в вискомуфту.
6. Протрите поверхность устройства от излишка жидкости в случае необходимости.
7. Поставьте штифт на место, а затем установите деталь.

Если вы плохо разбираетесь в автомобилях и не знаете принцип работы тех или иных деталей, лучше не приступайте к починке самостоятельно. Дело здесь не в возможной поломке частей транспортного средства, а в трудности собрать все обратно.

• Также частой причиной поломки вискомуфты являются подшипники. Признак подобной неисправности один единственный: различного рода шумы в области радиатора охлаждения.

1. Чтобы отремонтировать устройство, его первым делом нужно снять. Для этого открутите три болта, которые крепят деталь. После этого вискомуфту легко снять из отсека мотора.
2. Вынув устройство, можете приступать к замене подшипника. Производите их замену только тогда, когда разобрали узел и слили масляную жидкость. Воспользуйтесь специальным инструментом для снятия подшипника — съемником. Если воспользоваться подручными средствами, можно повредить полностью узел.
3. Установив новый подшипник, можете приступать к установке устройства. Не забудьте залить новую силиконовую жидкость, которую слили перед ремонтом вискомуфты.

Когда вы замечаете «неправильное поведение» муфты, не нужно сразу менять всю деталь, ведь зачастую ее можно отремонтировать. Особых навыков и умений для этого дела не потребуется.

Единственная сложность, которая может возникнуть, — это поиск съемника для извлечения старого подшипника. Инструмент продается не в каждом автомобильной магазине, что затрудняет самостоятельную починку вискомуфты. Если вы побывали во всех известных вам автомагазинах, и не нашли съемника, спросите у друзей-водителей. Остальные же детали найти незатруднительно.

Недостатки и преимущества

Вязкость жидкости зависит от скорости её перемешивания. Угадать коэффициент торможения дисков нельзя, потому что нет линейной зависимости свойств. Поэтому у таких дифференциалов эффективность не высока. Вискомуфты без свободного шестерёнчатого дифференциала не используют из-за большой конструкции и малой эффективности. Так как коэффициент полезного действия вискомуфты прямо пропорционален объёму жидкости и диаметру дисков, то такое устройство увеличивает размеры ведущих мостов, что ведёт к уменьшению клиренса.

Преимуществом является простота конструкции. Корпус вискомуфты способен выдержать давление в пятнадцать атмосфер. Она не требует к себе внимания на время всего срока эксплуатации. Если она вышла из строя, её просто меняют.

Где применяют вискомуфты?

На автомобилях Lancia Thema и Lancia Dedra 2000 Turbo вискомуфту использовали, как механизм автоматической блокировки свободного шестерёнчатого дифференциала. Но основное применение – это использование на автомобилях повышенной проходимости в качестве межосевого самоблокирующегося дифференциала. Например, на джипах и Range Rover HSE вискомуфта использовалась как самоблокирующийся дифференциал. Так же она может выполнять функцию вспомогательного механизма блокировки, который работает с шестерёнчатым свободным дифференциалом.

Видео

Синхронизировать крутящий момент между мостами можно простым и недорогим способом, это применяя вискомуфту. В обычных условиях разница крутящих моментов мала, работы вискомуфты хватит, чтобы не позволить проскальзывать передним колёсам относительно задних колёс. Так, при движении по грунтовой дороге, одна пара колёс делает объезд препятствия, вторая пара едет прямо, а виско муфта в этот момент выравнивает их скорости.

Видео

Но, так как проблемно применять вискомуфту с системой антиблокировки колёс, почти все мировые автоконцерны перестают их использовать и устанавливают на свои автомобили принудительные муфты Haldex.

Работа многих изделий основывается на использовании, порой неожиданным образом, самых разных свойств привычных нам веществ. Примером этого может служить вискомуфта – специальное устройство, предназначенное для избирательной передачи, зависящей от внешних условий, крутящего момента. У таких изделий принцип работы основан на изменении вязкости залитой в него жидкости. Нельзя сказать, что они применяются чрезвычайно широко, например как МКПП, но и обойти стороной их использование было бы неправильно.

Замена вискомуфты

Необходимые инструменты:

• Фронтальные монтажные кронштейны: 17-миллиметровый гаечный ключ и храповик с расширением.
• Корпус: ключ на 13 мм с удлинителем.
• Соединения: шестигранная или 8-миллиметровая розетка с удлинителем и храповым механизмом.
• Приводной вал: два открытых ключа на 13 мм (иногда только 12 мм для гаек).

Процедура замены:

1. Отсоедините шланг и промойте его под корпусом вискомуфты.
2. Поднимите переднюю часть автомобиля с помощью домкрата.
3. a. Запишите и отметьте выравнивание карданного вала передним дифференциалом, чтобы вы могли поместить тот же болт через те же отверстия каждого блока при повторной сборке. Это уменьшит шансы на то, что вы нарушите балансировку карданного вала при повторной сборке.

3.b. Открутите четыре передних болта, удерживающих карданный вал, с помощью торцевого ключа на 13 мм. В качестве альтернативы можно использовать 1/2-дюймовый ключ с открытым торцом.

1. Ослабьте болты, удерживающие передний дифференциал, чтобы его можно было сдвинуть. Ослабьте два болта в верхней задней части диффузора, которые поддерживают его сверху, на перевернутой панели «U». Не удаляйте их. Вытащите три крепежных болта здесь, один спереди, два сзади. Поместите домкрат под дифференциал, и в этот момент удалите все болты и крепления.
2. Сдвиньте передний диффузор вперед так, чтобы приводной вал отсоединился от переднего дифференциала. Сдвиньте карданный вал в сторону.
3. Удалите масло с передней диффузии через отверстие для слива масла. Утилизируйте его. Перед тем, как вы удалите пробку слива масла, убедитесь, что вы можете удалить пробку для заливки масла.
4. Снимите 13-миллиметровые болты, удерживающие заднюю половину переднего дифференциала на автомобиле, а затем вытащите заднюю треть дифференциала. Также удалите 14мм болты и две маленькие медные шайбы рядом с верхней частью, которая соединяет шланг для вентиляционного отверстия для диффузора.

Затем раздвиньте заднюю часть диффузора так, чтобы она была более или менее горизонтальной. Ваш домкрат должен находиться на корпусе с основным диффузором, а не на корпусе вискомуфты.

1. Вытяните вискомуфту и замените ее, стараясь заново установить маленькую металлическую шайбу. Никаких специальных инструментов или измерений не требуется.
2. Верните компоненты на место, но задвиньте передний дифференциал вниз так, чтобы правильно установить его относительно задней передачи. При завинчивании карданного вала замените 4 гайки на заводские новые.
3. Заправьте передний дифференциал трансмиссионным маслом с использованием заводской вязкости.

Принцип действия вискомуфты

Внешний вид вискомуфты и ее принцип работы позволит понять приведенный рисунок.

Как видно из него, устройство вискомуфты представляет собой герметичный корпус, в котором располагаются два ряда дисков. Каждый из них связан или с ведомым, или с ведущим валом. Ведущие и ведомые диски перемежаются между собой, на каждом из них имеются специальные выступы и отверстия, а расстояние между их плоскостями минимальное.

Пространство внутри корпуса заполнено вязкой жидкостью, чаще всего изготовленной на основе силикона

.

Отличительными особенностями этой жидкости, позволяющими использовать ее для работы в составе вискомуфты, являются:

• увеличение вязкости, сгущение при интенсивном перемешивании;
• значительный коэффициент расширения при нагреве.

Когда движение автомобиля происходит равномерно, диски вращаются с равной скоростью и жидкость между дисками не перемешивается. При появлении различий в скорости вращения валов (ведомого и ведущего), также начинает различаться скорость вращения дисков, из-за чего вязкость жидкости возрастает и она работает на передачу крутящего момента к ведомому валу от ведущего.

При значительной разности скоростей вращения дисков, вязкость жидкости возрастает настолько, что вискомуфта блокируется и приобретает свойства, характерные для твердого тела. Дополнительную информацию о том, как работает вискомуфта, поможет получить из видео

Как проверить вискомуфту вентилятора охлаждения

После длительного простоя автомобиля вязкостная муфта требует замены масла и проверки состояния и работы в целом. Кроме того, возможны повреждения из-за износа или по другим причинам.

Выявить неисправность гидравлической муфты сложно, но есть способы проверить ее работоспособность.

Посмотрите на частоту вращения, когда двигатель холодный и теплый. В первом случае обычно не наблюдается никаких посторонних шумов и количество оборотов в норме. При горячем двигателе картина иная: слышны посторонние звуки и скорость сцепления может быть не до нормы.

Такие шумы часто вызываются поврежденными подшипниками. Уплотнения или утечка силиконовой жидкости из них также могут вызывать неисправности.

Как работает вискомуфта в трансмиссии?

Одно из основных применений вискомуфты – в системе полного привода и трансмиссии вообще. Как это выглядит – поясняет рисунок

Устройство полного привода с использованием вискомуфты основано на том, что задний мост подключается только при необходимости. В обычных условиях такой автомобиль является переднеприводным, но когда возникает разница в угловых скоростях вращения колес разных мостов, срабатывает вискомуфта, и момент начинает распределяться между различными мостами.

Фактически, это получается самоблокирующийся автоматический межосевой дифференциал. В такой ситуации, когда начинают пробуксовывать колеса, водителю не нужно предпринимать никакие действия. Однако стоит иметь в виду, что подобный подключаемый полный привод имеет ограниченное применение. Он хорошо работает на плохой дороге, при гололеде, в городе, но не подходит для настоящего бездорожья.

Причиной этого является запаздывание срабатывания вискомуфты при постоянной смене сцепления колес с покрытием, ее перегрев, и, в конце концов, выход из строя. Кроме обеспечения полного привода, подобное устройство может быть использовано для разгрузки колеса при прохождении поворотов. Понять, как происходит подобное, поможет рисунок

В этом случае вискомуфта ставится на одном мосту между дифференциалом и одной из полуосей. При вхождении на большой скорости в поворот сцепление внутреннего колеса ухудшается, и оно начинает пробуксовывать. Благодаря вискомуфте момент перераспределяется между колесами, обеспечивая безопасное прохождение поворота.

Учитывая такую ответственную роль, которую играет вискомуфта в безопасности движения, а также что она работает в системе полного привода, зачастую требуется проверить ее текущее состояние и работоспособность. Какие для этого необходимо предпринять действия, а также дополнительную информацию о подобных изделиях вы получите из видео
