Как часто прокачивается тормозная система

ВАЗ-2110 укомплектован вакуумным усилителем, а также главными и рабочими тормозными цилиндрами. Поэтому при замене любого из вышеперечисленных элементов нужно удалять воздух из системы. Также данная операция производится при замене резиновых или металлических трубок. Как часто должна прокачиваться тормозная система? ВАЗ-2110 должен подвергаться такой операции как минимум раз в год, даже при условии, что элементы системы не менялись. Почему именно так?

Производитель регламентирует срок замены жидкости. Он составляет 2 года, или 60 тысяч километров пробега. Многие задаются вопросом о том, зачем ее менять, если все и так работает. Дело в том, что тормозная жидкость хорошо впитывает влагу. Она может вызывать внутреннюю коррозию.

Также во время работы главного и рабочего тормозных цилиндров появляется выработка. Эта металлическая стружка забивает каналы системы, ухудшая эффективность работы тормозов. Жидкость не способна пройти сквозь контуры уже в том количестве, как ранее. Поэтому дабы исключить засор и коррозию системы, рекомендуется полностью менять тормозную жидкость раз в два года. Также отметим признаки, которые указывают на то, что машине нужна внеплановая прокачка. Первый симптом – это увеличенный свободный ход педали. Да, его можно выставить путем закручивания регулировочных болтов. Однако проблема вскоре повторится. Еще один признак – это характер нажатия педали тормоза. Если в системе есть воздух, она будет мягко проваливаться вниз. Со временем эффект будет лишь усиливаться. Не стоит тянуть с заменой жидкости.

Замена вакуума на ВАЗ 2110, 2111 и 2112

Установка задних дисковых тормозов на ВАЗ!

Тревожные сигналы

Следующие симптомы, достаточно небезопасны, обратите внимание:

1. Если тормоза совсем пропали, то однозначно – дальше ехать нельзя, даже до СТО! Если самостоятельный ремонт на месте не по силам, или попросту невозможен, нужно вызывать эвакуатор;
2. При торможении идет сильная вибрация, особенно ощущаемая в рулевой колонке. Нажимаешь на педаль, и просто тяжело удержать руль в руках. Причин вибрации может быть несколько: • Многие утверждают, что вибрация может возникать из-за того, что стоят невентилируемые диски. Их устройство таково, что они очень не любят, когда торможение происходит в дождь, а то и прямо в луже. Здесь никакой ремонт не поможет – нужна замена дисков на вентилируемые; • Также возможна вибрация при неисправности в задних барабанах. Если при осмотре обнаружите на рабочей поверхности темные пятна, то это свидетельствует о неравномерном износе. При этом вибрация обычно очень сильная. Таким барабанам нужен срочный ремонт, а возможно – и замена на дисковые тормозные механизмы; • Проверьте передние тормозные диски на предмет деформации. При этом тоже наблюдается вибрация.
3. Педаль тормоза слишком тугая. Причин тому может также быть несколько: • Засор воздушного фильтра для вакуумного усилителя может повлиять на то, что педаль стала тугая; • Проверьте сам вакуумный усилитель. Его возможные неисправности – разрушение диафрагмы, наконечника, заедание обратного клапана, повреждение шланга, соединяющего впускной коллектор с усилителем. Во всех этих случаях может наблюдаться синдром тугой педали, и нужен ремонт любой неисправности из указанных; • Также педаль может становиться более тугой по мере износа накладок, проверьте их тоже.
4. Шипит при нажатии на тормоз. Если шипит именно в момент нажатия на педаль – нужно срочно проверить вакуумный усилитель, а затем решить что ему нужно – ремонт или замена. А вот если шипит тогда, когда отпускаете тормоз, то это явление из разряда обычных. Если, конечно, шипит не слишком явно.

Поможет с самостоятельной заменой задних тормозных колодок данный материал:

Советы перед началом работ

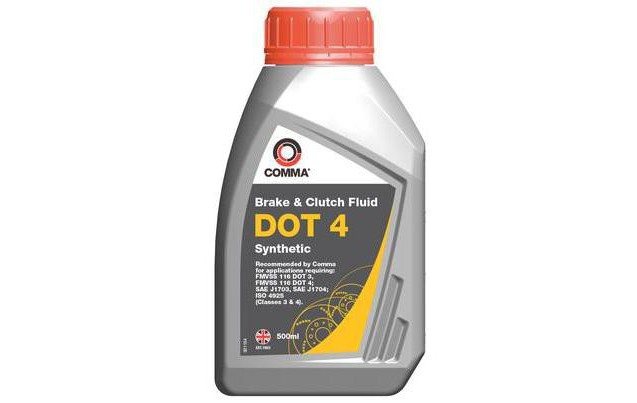

Перед тем как прокачивать тормоза на ВАЗ-2110 своими руками, подготовьте новую гидравлическую жидкость. Она должна быть той же марки, что используется сейчас в автомобиле. Если вы не знаете, какая именно жидкость использовалась до этого, загляните в инструкцию по эксплуатации. Существует несколько классов в зависимости от температуры закипания – от 3 до 5.1 (маркировка «Дот»).

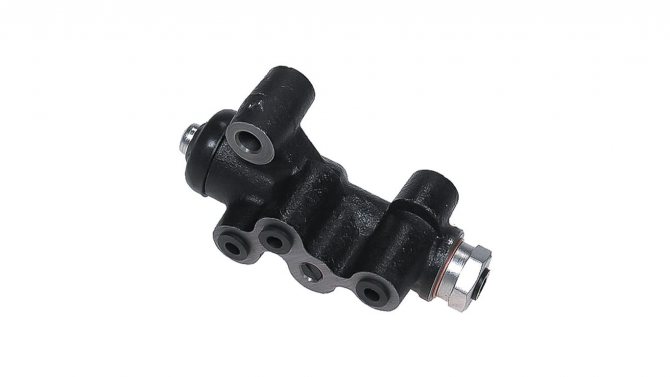

Зачем нужен регулятор давления

Далеко не каждый владелец отечественной «десятки» поймет, зачем нужна замена регулятора давления тормозов на ВАЗ 2110. Попросту такое название знакомо не всем. Популярное обозначение регулятора — колдун.

Этот самый колдун расположен на задней подвеске вашего автомобиля. Он имеет рычаг с подвижным положением. В зависимости от момента нагрузки на пружину, его положение меняется.

Напряжение, возникающее при срабатывании, направляется и распределяется на поршень тормозной системы. Нажатие на педаль поршня ведет к уменьшению нагрузки в задних колодках. Если система тормозов работает исправно, нагрузки распределяются равномерно.

Чтобы узел функционировал эффективно и без ошибок, необходимо выполнить регулировку регулятора давления тормозов на вашем автомобиле ВАЗ 2110. Так вы сможете предотвратить несвоевременную блокировку колес.

Приступаем к работе

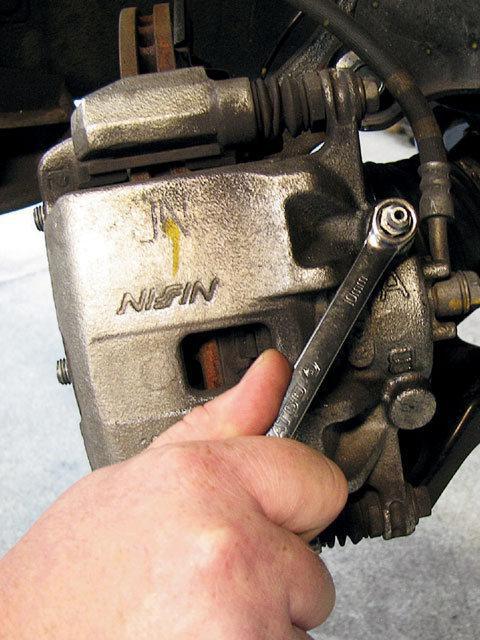

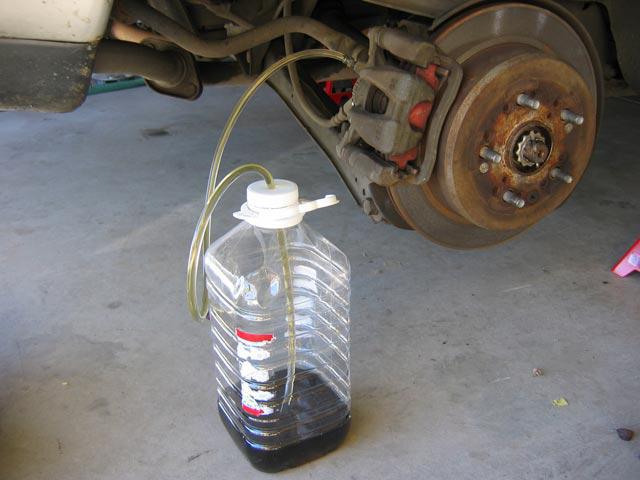

Только после тщательного осмотра деталей производится правильная прокачка тормозов. ВАЗ-2110 ставится на ровную площадку. Сначала вывешивается задняя правая часть, и снимается колесо. Далее проверяют уровень жидкости в пластиковом бачке. Он должен находиться на среднем уровне, но не ниже минимального. Итак, доливаем жидкость до отметки МАХ и приступаем к прокачке тормозов. Сначала очищаем клапан от грязи. Далее снимаем с него защитный резиновый колпачок. На головку клапана надевается шланг. Второй его конец опускается в чистую прозрачную бутылку (например, из-под минералки).

Что далее?

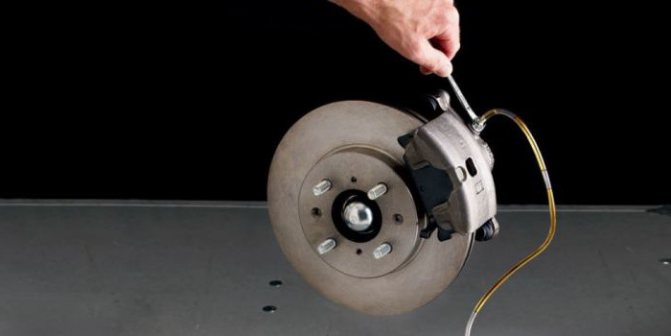

После этого закрываем клапан. Повторяем операцию еще раз. Так делается до тех пор, пока из системы полностью не удалится воздух. Жидкость не должна иметь пузырьков. Обычно это достигается за два-три повтора. Во время прокачки важно следить за уровнем жидкости в пластиковом бачке под капотом. Если уровень упал до минимального, долейте ее хотя бы до середины и повторите операцию вновь. По завершении работ следует извлечь резиновые шланги из клапана и закрыть последний специальным колпачком.

Основные типы тормозных систем автомобилей

В эти типы тормозных систем входят:

Рабочая тормозная система служит для снижения скорости автомобиля с желаемой интенсивностью вплоть до полной остановки не зависимо от скорости нагрузки и величины наклона дорог для которых он предназначен.

Запасная тормозная система предназначена для плавного снижения скорости движения или остановки автомобиля в случае полного или частичного выхода из строя рабочей тормозной системы.

Стояночная тормозная система автомобиля предназначена удержания неподвижного автомобиля на горизонтальном участке пути или уклоне даже при отсутствии водителя.

Вспомогательная тормозная система предназначена для поддержания постоянной скорости автомобиля при движении его на затяжных спусках гор или дорог и регулирования его самостоятельно или одновременно с рабочей тормозной системой с целью разгрузки тормозных механизмов.

Вакуумный усилитель

1 – корпус вакуумного усилителя; 2 – чашка корпуса усилителя; 3 – шток; 4 – регулировочный болт; 5 – уплотнитель штока; 6 – уплотнительное кольцо фланца главного цилиндра; 7 – возвратная пружина диафрагмы; 8 – шпилька усилителя; 9 – фланец крепления наконечника; 10 – клапан; 11 – наконечник шланга; 12 – диафрагма; 13 – крышка корпуса усилителя; 14 – уплотнительный чехол; 15 – поршень; 16 – защитный чехол корпуса клапана; 17 – воздушный фильтр; 18 – толкатель; 19 – возвратная пружина толкателя; 20 – пружина клапана; 21 – клапан; 22 – втулка корпуса клапана; 23 – буфер штока; 24 – корпус клапана; А – вакуумная камера; В – атмосферная камера; С, D – каналы
Резиновая диафрагма 12 вместе с корпусом 24 клапана делят полость вакуумного усилителя на две камеры: вакуумную А и атмосферную В. Камера А соединяется с впускной трубой двигателя через обратный клапан наконечника 11 и шланг.

Корпус 24 клапана пластмассовый. На выходе из крышки он уплотняется гофрированным защитным чехлом 16. В корпусе клапана размещен шток 3 привода главного цилиндра с опорной втулкой, буфер 23 штока, поршень 15 корпуса клапана, клапан 21 в сборе, возвратные пружины 19 и 20 толкателя и клапана, воздушный фильтр 17, толкатель 18.

При нажатии на педаль перемещается толкатель 18, поршень 15, а вслед за ними и клапан 21 до упора в седло корпуса клапана. При этом камеры А и В разобщаются. При дальнейшем перемещении поршня его седло отходит от клапана и через образовавшийся зазор камера В соединяется с атмосферой. Воздух, поступивший через фильтр 17, зазор между поршнем и клапаном и канал D, создает давление на диафрагму 12. За счет разности давления в камерах А и В корпус клапана перемещается вместе со штоком 3, который действует на поршень главного цилиндра.

При отпущенной педали клапан 21 отходит от седла корпуса и через образовавшийся зазор и канал С камеры А и В сообщаются между собой.

Назначение, характеристика, устройство тормозной системы автомобиля ВАЗ-2110

Тормозная система ВАЗ-2110 предназначена для управления изменения скорости автомобиля его остановки, а также удержания на месте длительное время за счёт использования тормозной силой между колесом и дорогой. На автомобиле ваз 2110 применена рабочая тормозная система с диагональным разделением контуров (рис.1), что значительно повышает безопасность вождения автомобиля. Один контур гидропривода тормозов обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой тормозной контур – левого переднего и правого заднего.

Рис. 1. Схема тормозной системы автомобилей ваз 2110: 1 – тормозной механизм переднего колеса; 2 – трубопровод контура левый передний-правый задний тормоз; 3 – главный тормозной цилиндр; 4 – трубопровод контура правый передний-левый задний тормоз; 5 – бачок главного тормозного цилиндра; 6 – вакуумный усилитель тормозов; 7 – тормозной механизм заднего колеса; 8 – упругий рычаг привода регулятора давления тормозов; 9 – регулятор давления тормозов; 10 – рычаг привода регулятора давления тормозов; 11 – педаль тормоза; А – гибкий шланг переднего тормоза; В – гибкий шланг заднего тормоза.

При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью.

В гидравлический привод тормозов включены вакуумный усилитель 6 и двухконтурный регулятор давления задних тормозов 9. Стояночная тормозная система на автомобиле ваз 2110 имеет привод на тормозные механизмы

Устройство привода регулятора давления

Основное назначение регулятора давления тормозов состоит в создании необходимого тормозного усилия в задних барабанных тормозах автомобиля в зависимости от нагрузки машины и от резкости торможения.

Чем больше задняя ось машины приподнимается, тем хуже становится сцепление задних колёс с дорогой, поэтому регулятор делает так, чтобы задние колёса тормозили менее интенсивно. Простой пример тому – резкое торможение ненагруженной машины.

Если регулятор не будет препятствовать торможению задними колёсами, то они легко заблокируются раньше передних и машину поведёт в сторону.

Проверка тормозов

После прокачки главного тормозного цилиндра, а также рабочих цилиндров необходимо проверить работоспособность тормозов прежде, чем отправится в поездку. Итак:

• Первое – педаль. Она должна брать высоко. Сделайте несколько качков педалью, затем нажмите и проверьте не падает ли педаль при длительном нажатии. Если падает, повторно качаем тормоза или ищем другую причину (проводим диагностику тормозной системы).
• Перед тем, как выехать из гаража, нажмите несколько раз на педаль.
• Выберите подходящий просторный участок для проверки тормозов.
• Немного разгоните автомобиль (на первой передаче будет достаточно).
• Отпустите руль и нажмите на тормоза. Если тормоза работают правильно, то тормозить будут все колеса (видно по следам торможения) и автомобиль не будет уводить в сторону.
• Если уводит, значит, одно колесо срабатывает слабее. Причиной этому может быть наличие воздуха в тормозном контуре колеса или же неисправность тормозных элементов (рабочий цилиндр, поршень или колодки).

Просмотрите видео, в котором ясно показывается, как прокачать тормоза. Следите за состоянием автомобиля, и он послужит вам долго и безопасно!
