Как заменить радиатор печки Ваз 2110 – пошаговая инструкция

Замена радиатора отопителя печки проводим следующим образом:

Замена радиатора отопителя старого образца

Для замены радиатора печки ВАЗ-2110 старого образца изначально производится демонтаж накладки лобового стекла с резиновым уплотнителем. Чтобы её снять, сначала выкручивается крепёжный болт накладки под тормозным цилиндром и четыре болта её верхней фиксации со стороны пассажира. Дальше демонтируются хомуты, с помощью которых крепятся патрубки и шланги.

Затем обязательно надо отсоединить электропровода вентилятора от кузова транспортного средства. После проведения таких манипуляций откроется доступ к двум крепежам с водительской стороны накладки лобового стекла. Их надо демонтировать, после чего можно подать жабо незначительно вперёд. Снимать его полностью не потребуется. Затем откручиваются оставшиеся гайки и болты, которые держат накладку лобового стекла. После этого пластиковую накладку между лобовым стеклом и моторным отсеком можно демонтировать полностью.

Дальше важно отключить клемму датчика, который показывает уровень охлаждающей жидкости и демонтируется с расширительного бачка шланг для отвода пары. Впоследствии предстоит снятие поочерёдно шланга стеклоомывателя, стеклоочистителей, крепёжных элементов на корпусе отопителя, фронтальный блок корпуса вентилятора, вентилятор, салонный очиститель воздуха, оставшуюся часть корпуса вентилятора и все шланги отопительной системы

После этого без затруднений можно вытянуть корпус радиатора.

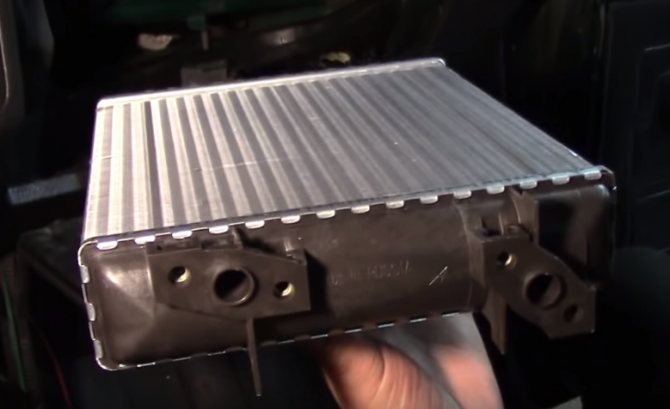

Следующий этап работы — это замена вышедшего из строя теплообменника новой деталью и установка всех демонтированных элементов на свои штатные места

При сборке сконцентрируйте внимание на установке пластикового корпуса вентилятора

Важно, чтобы педаль попала в соответствующий слот, иначе отопитель транспортного средства функционировать не будет

А также необходимо проверить состояние салонного фильтра, возможно, он также подлежит замене. Если на патрубках и шлангах имеются видимые дефекты, то их надо заменить. Проследите, чтобы все соединительные хомуты и крепежи обеспечили плотное прилегание деталей, иначе тепла в салоне транспортного средства вы не дождётесь. На этом замену радиатора печки можно считать завершённой.

Замена радиатора отопителя нового образца

Замена радиатора печки ВАЗ-2110 нового образца имеет особенности, связанные со способом присоединения теплообменника к кузову транспортного средства. Для того чтобы осуществить демонтаж детали, потребуется выкрутить центральный болт в нижнем сегменте лобового стекла. Дальше выкручиваются две гайки над впускным коллектором и одна возле салонного фильтра слева. Следующий этап — снятие воздушного фильтра, который прикреплён к печке на четырёх саморезах.

Модифицированный отопитель сформирован из двух частей, которые соединяются тремя саморезами. Надо открутить большой саморез и два дополнительных болта, которые соединяют составляющие части печки. После этого правая составляющая печки отодвигается вправо до предельно возможного положения. Придерживая левый сегмент рукой, необходимо вытянуть правую сторону, повернув её на себя и приподняв вверх. Дальше можно снять левую сторону печки. Через проход звукоизоляционного щитка выводится шланг для отвода пары.

Правый сегмент печки делится ещё на две составляющих. Чтобы разделить правую часть, надо демонтировать крепёжные скобы. Затем правую часть печки можно открыть без приложения значительных усилий. Обзору откроются заслонки отопителя, которые также желательно заменить. Лучшим вариантом для этого будут алюминиевые задвижки, которые отличаются износостойкостью, меньше подвергаются деформации.

Последний этап работ — установка новой детали и сборка всех элементов отопительной системы в обратном порядке. Проследите, чтобы все соединения были хорошо зажаты, так как это значительно отразится на функциональности отопительной системы салона.

Как снять печку

Снятие печки на новых моделях ВАЗ-2110

Первым делом сливаем старый антифриз. Для этого сбрасывается давление в системе путём вскрытия расширительного значка. Далее находим блок управления зажиганием: за ним спрятана сливная пробка; выкручиваем, ожидаем полного удаления жидкости из устройства.

Радиатор держится на 4 элементах крепежа — винт под передним стеклом, два болта со стороны впускного коллектора. Также имеется гайка рядом с салонным воздушным фильтром — он также подлежит демонтажу. Водитель получает возможность практически беспрепятственно снять радиатор. Но так просто будет только обладателям рестайлинговых десяток (ВАЗ-21103).

Также рекомендуем прочитать статью нашего эксперта, в которой рассказывается об особенностях тюнинга ВАЗ-2110.

Снятие печки на старых моделях ВАЗ-2110

Со «старушками» 1996-2001 г. в. всё сложнее. Водителю придется снять дворники, а также магистраль подачи омывающей жидкости. Лишними будут также декоративная накладка под «лобашом», корпус отопителя, фильтр воздуха в салоне, вентилятор, гибкие шланги подачи тепла. Инженеры АвтоВАЗа явно не хотели, чтобы кто-либо ремонтировал печку самостоятельно. Лишь сняв все описанные детали, автовладелец получит доступ к радиатору отопителя салона.

Не греет печка на ВАЗ 2110? Замена моторедуктора заслонки отопителя

Снятие отопителя ВАЗ 2110-21111, микро редуктор — регулировка.

Снятие радиатора печки

Ваша первоочередная задача — избавиться от антифриза. Охлаждающую жидкость лучше слить в чистую емкость, если вы ее заливали недавно и она в хорошем состоянии. Это позволит потом залить ее обратно.

1. Сбросьте давление, открыв крышку расширительного бачка. Только перед этим дайте машине остыть.
2. Далее сзади модуля зажигания найдите пробку, которую нужно открутить.
3. Через отверстие у вас должно выйти около 4 литров охлаждающей жидкости. Потому емкость подготовьте соответствующего объема.
4. Или можно выполнить слив через расширительный бачок. Хотя этот вариант не особо удобен.

Рассмотрим оба варианта отдельно.

Старая печка

Снимается радиатор со стороны подкапотного пространства. Делается это следующим образом:

• Демонтируйте резиновый уплотнитель жабо;

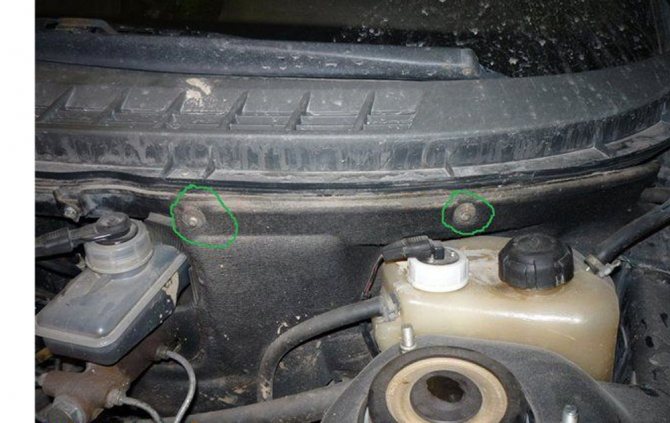

• Под главным тормозным цилиндром найдите крепеж, который удерживает жабо. Открутите его;
• Теперь открутите винты, которые удерживают правую сторону жабо. Всего их должно быть четыре штуки;
• Отсоедините на жабо два небольших хомута. Они удерживают провода и шланги;
• Плюсовая клемма и минусовой провод отключаются от вентилятора;
• Левую сторону жабо немного продвиньте вперед, но полностью снимать не нужно. Вам достаточно будет открутить парочку крепежных элементов;
• Ветровую накладку демонтируйте;
• Если есть клемма датчика уровня охлаждающей жидкости, отключите ее;
• С расширительного бака уберите шланг для пароотвода.

Снимаем теплоизоляцию

Далее поочередно нужно снять некоторые элементы. Действуйте строго в указанной последовательности.

1. Шланг от омывателя лобового стекла.
2. Дворники.
3. Накладка на ветровое стекло.Зажимы корпуса отопителя.
4. Передняя часть отопителя с вентилятором.
5. Фильтр салона.
6. Вторая часть корпуса вентилятор.
7. Все шланги (пароотвода, обратки и подачи).
8. Корпус радиатор.

Так мы разобрались, как снять радиатор печки на ВАЗ 2110 старого образца. При установке нового агрегата или отремонтированного старого, убедитесь, что педаль пластикового корпуса от вентилятора попала в паз. Если этого не сделать, редуктор не способен будет изменять положение заслонки. Следовательно, никакого тепла внутри салона не будет.

Кроме того, эту пластиковую педальку лучше заменить на алюминиевую. Не дорого, легко, зато надежно и долговечно.

Новая печка

Если вы имеете дело с печкой нового образца, тут есть свои нюансы относительно фиксации отопителя к кузову.

Чтобы снять агрегат, вам потребуется демонтировать несколько элементов. А именно:

• Снизу лобового стекла располагаются винты, средний из которых откручивается;
• Также откручивается пара гаек, которые вы найдете немного выше впускного коллектора;
• Обязательно демонтируется гайка, находящаяся слева от фильтра;
• Если есть бачок с омывающей жидкостью для заднего стекла, тогда снимается он и воздушный фильтр.

Привод для крана отопителя (ВАЗ-2110)

Популярные проблемы

Схема
Причины поломки заслонки бывают разные

Причины поломки	Характеристика
Заклинил микромоторредуктор	Этот элемент отвечает за управление приводом заслонки
Проблема в блоке управления	Его следует проверить для того, чтобы понять, виновен ли микромоторедуктор, заслонка, или все же блок управления
Пластиковые заслонки сместились со своего посадочного места, их заклинило, из-за чего управлять печкой невозможно.	Это характерно для заслонки печки ВАЗ 2110 старого образца, когда еще использовался пластик для данного компонента.

Когда редуктор функционирует, но заслонка все равно не совершает повороты, можно услышать характерные звуки — щелчки . Это говорит о том, что внутри гнезда поворачивается вал квадратной формы.

Излечить подобную неисправность можно одним единственным способом — извлечь старую заслонку из пластика с утеплителем из поролона, и поменять ее на новую, современную. Заслонки нового образца выполняют из металла, а уплотнитель для нее — из резины.

Устройство и функционал печки

Итак, кран печки – это регулятор, с помощью которого изменяется объем потока антифриза, направляемого в радиатор. Поскольку он располагается в самой нижней части приборной панели, удобнее будет подобраться к нему с пассажирской стороны переднего ряда.

Как правило, краник печки нечасто используется автолюбителями. В период теплой погоды, когда в активном отоплении нет необходимости, его обычно фиксируют в перекрытом положении (рычажок на панели управления переводится в крайнее левое состояние). В этом случае тосол просто не поступает в радиатор отопления. И только перед наступлением холодов теплолюбивые автовладельцы вспоминают о кране отопителя, вновь открывая подачу тепла в салон.

Диагностика проблемы

Если причиной по которой не работает печка ВАЗ-2110 является заслонка, выявить это несложно. Для этого разберите центральный дефлектор, включите зажигание и вращайте рукоятку установки температуры в крайние положения. В исправной печке центральная заслонка не будет стучать, будет полностью открывать и закрывать канал подачи воздуха.

Если заслонка печки не двигается или останавливается в положении, которое не полностью перекрывает воздушный канал, возможно она клинит. Удостовериться в этом можно, подтолкнув заслонку рукой или длинным прутом. Если после этого заслонка станет в нормальное положение, то это и есть причина, по которой она подклинивает. Через посадочное отверстие дефлектора можно оценить состояние заслонки и ее уплотнителей. Если заслонка деформирована, ее изгиб хорошо виден.

Почему печка дует холодным воздухом? Причины неисправности

В салоне ваз 2110 можно довольно часто видеть, что отопитель ну просто никак не реагирует на температурный регулятор. Сразу напрашивается ответ – один из элементов системы просто вышел из строя. Начинаем его искать.

Проблемы с датчиком температуры салона

В первую очередь проверяем датчик температуры салона. Он расположен на потолке, около салонного освещения. Если температурный регулятор повёрнут в крайнее правое положение, а печка на это реагирует, то датчик нужно менять. Если всё нормально, ищем дальше.

Проблемы с заслонкой печки

Заслонка печки может окислиться и заклинить. Многие опытные владельцы этих автомобилей устанавливают алюминиевую заслонку, которая лучше дозирует воздух и удерживает тепло в салоне. А вот добраться до неё можно только из под капота.

Если печка на ваз 2110 дует холодным воздухом, но при этом сама раскалена до температуры 90 градусов, то причина скрывается в штатных воздуховодах. Скорее всего, они или повреждены, или отвалились от самой печки. И чтобы до них добраться придётся разобрать и снять всю панель. Если всё же не удаётся их восстановить, можно просто заменить их на гофрированные рукава, купленные в стройматериалах и установить их. А все стыки плотно и тщательно загерметизировать монтажной пеной или моделином.

Забился радиатор печки

Если печка на ваз 2110 дует холодным воздухом, то причина тут одна – печной радиатор забит. Если двигатель охлаждается водой, то в радиаторе может образовываться ржавчина, а при высоких температурах ещё и накипь. Мелкие патрубки в радиаторе могут забиться, если смешать (случайно) антифриз с тосолом, эта смесь просто свернётся. Кроме того некоторые недальновидные автолюбители добавляют в охлаждающую жидкость специальный радиаторный герметик, так же забивающий изнутри радиаторы. Проверить его довольно просто. Нужно прогреть двигатель до температуры 90 градусов включить печку и на ощупь проверить впускной и выпускной патрубки печки. Если температура на них разная, то радиатор просто забит и подлежит замене. А вот процесс его замены довольно трудоёмкий.

Сломался вентилятор печки

Может выйти из строя вентилятор печки. Проверяются и он сам и его предохранитель.

Может быть пробита прокладка между головкой и блоком двигателя, и охлаждающая жидкость поступает в цилиндры. Из-за этого уровень охлаждающей жидкости может падать. Если из трубы валит белый густой дым, то однозначно пробита прокладка и требует немедленной замены.

Если пылью забит салонный фильтр, то отсутствует или почти отсутствует забор холодного воздуха на вентилятор печки ваз 2110. Его нужно немедленно достать, очистить, а если не удаётся, то заменить на новый фильтр.

Может быть низкий уровень антифриза или тосола и его просто не хватает для печки из-за воздушных пробок в охлаждающей системе. Когда помпа выдавит и прогонит эту пробку из системы, нужно обязательно добавить жидкость.

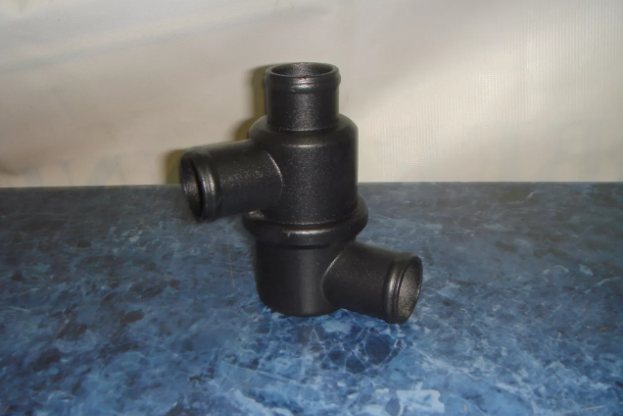

Выход из строя термостата

Самой частой причиной, при которой не греет печка горячим воздухом на ваз 2110, является термостат. Он просто со временем начинает залипать в верхнем или в нижнем положении. Если это происходит, то нужно просто его заменить. Вот только с новым может приключиться та же самая ситуация. И что же тогда делать, снова менять? Есть проверенный способ, как вернуть к жизни залипший термостат.

Для этого потребуется автомобиль поставить на небольшой склон. При этом передние колёса должны быть выше задних на 25 – 35 см. Двигатель должен работать. Нужно открыть капот и приготовить небольшую деревянную (именно деревянную, во избежание повреждения термостата) палку, или черенок от лопаты. Теперь сев за руль нужно 2 – 3 раза перегазовать. Тут же выйти и торцом палки постучать по термостату. После этого на ощупь подавить все входящие и выходящие патрубки около термостата. Такие манипуляции нужно провести 3 – 5 раз, после этого термостат снова заработает как новый.

Трещина в патрубках и трубках

Ещё одна серьёзная неисправность печки – это охлаждающая жидкость, выливающаяся под ноги. Причины обычно две. Течь в радиаторе или трещина в патрубках. Оба элемента лучше всего заменить, так как ремонт и их герметизация обойдутся и дольше и дороже.

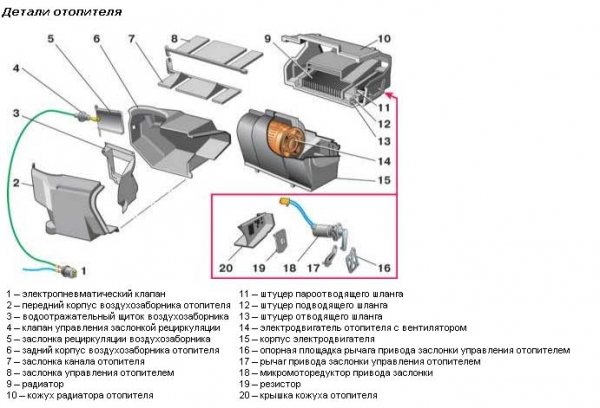

Устройство печки

В устройство этого узла входит несколько приборов. Радиатор является основным элементом печки – он нагревает воздух, поступающий в салон. Расположен он под капотом. Следующий компонент – это распределитель воздуха, оснащенный специальными патрубками, которые проходят по салону 2110.

Если сравнить «десятку» с предыдущими моделями, в ее системе отопления появилась важное нововведение – испаритель (схема включает его в список). Прибор установлен в климатической установке. Не все владельцы знают о его существовании, так как он редко выходит из строя.

Чтобы управлять работой отопителя, в автомобиле ВАЗ 2110 установлен блок СУАО, который в техническом руководстве по эксплуатации называется контроллером. Блок работает сообща с датчиком температуры в салоне, его также называют потолочным. Датчик сообщает блоку температуру, затем происходит сравнивание этого показателя с выставленной температурой на рукоятке. Если показатели различаются больше чем на 2°, происходит подача теплого или охлажденного воздуха в салон ВАЗ 2110.

На рукоятке стоит остановиться подробнее, а точнее на ее крайних положениях – MAX и MIN. Если рукоятка печки выставлена на один из этих показателей, подача тепла осуществляется без работы датчика температуры в салоне. Схема включает в себя все вышеперечисленные элементы.

В устройство отопителя «десятки» входит еще один агрегат – моторедуктор, отвечающий за открытие и закрытие заслонки. Миниатюрный электромотор выполняют важную задачу в работе системе отопления, о чем говорит и схема. Если моторедуктор неисправен, система будет давать только холодный или горячий воздух. В случае, когда моторедуктор вышел из строя при закрытой заслонке, система перестанет функционировать. Мы описали основные компоненты отопителя ВАЗ 2110, схема содержит более подробный список.

Принцип замены крана печки ВАЗ-2115

Замену крана отопителя ВАЗ-2115 может осуществить практически каждый

Замена крана отопителя ВАЗ-2115 может быть произведена любым автомобилистом, не имеющим технического образования. На деле процедура не занимает много времени, тем более что считается относительно простым и доступным процессом. Прежде чем приступить к работе, следует отметить, что главной проблемой автовладельца является необходимость разобраться в том, где находится приспособление, подлежащее замене. В силу особенности расположения производящему ремонтные работы мастеру весьма сложно добраться до агрегата. Опытные автомобилисты рекомендуют производить типовой ремонт исключительно на яме или эстакаде, дело в том, что с пола гаража произвести демонтаж как крана, так и патрубки, очень неудобно.

Необходимый инструментарий

Прежде чем приступить к работе, необходимо понять, как работает краник отопителя на ВАЗ-2115, подготовить нужные инструменты. Замена этого приспособления потребует наличия ёмкости для сливаемого тосола, отвёрток (понадобятся крестовая и плоская), ключа на «10» и «13». Как показывает практика, упростить задачу помогает набор головок, оснащённый «карданчиком».

Для ремонта краника отопителя на ВАЗ-2115 нужно подготовить инструменты

Пошаговая инструкция по ремонту

Чтобы всё было сделано правильно, автомобилист должен знать, как заменить кран отопителя на своём авто. В первую очередь необходимо открутить расположенную на блоке силового агрегата пробку, что позволит легко и быстро избавиться от тосола (понадобиться вышеуказанная ёмкость).

Дальше придётся потратить время на тщательное отмачивание болтов, после чего посредством металлической щётки придётся очистить их резьбовое основание

В то время как будет производиться отмачивание болтов, можно обратить внимание на снятие патрубков

Дело в том, что, если необходимо демонтировать кран печки, придётся в обязательном порядке выполнить вышеуказанный шаг, в противном случае шляпки болтов, находящиеся в пластмассовом основании краника, будут проворачиваться, увеличивая время, требуемое для ремонта.

Затем нужно избавиться от правой накладки в салоне авто, открутить хомуты со всех патрубков (помочь в работе позволит использование «крестовой» отвёртки).

Разборка и сборка печки ВАЗ-2115

Ремонт печки ВАЗ-2115 следует продолжить снятием «откисших» гаек болтов, посредством которых создаётся крепление краника радиатора отопителя.

Дальше в салоне авто следует вытянуть в сторону мастера переключатель, избавиться от фиксатора и троса. На этом этапе процесс демонтажа всех мешающих в работе компонентов можно считать полностью завершённым.

Сборка снятых деталей должна производиться в обратной последовательности. Производящий ремонт печки на ВАЗ-2115 должен помнить о необходимости установить трос посредством фиксатора, ввиду этого данную процедуру следует произвести заранее, в противном случае для фиксации элемента на новом смонтированном приспособлении понадобится очень много времени. После того как будет закреплён трос, нужно будет правильно установить новый кран

Важно между салоном транспортного средства и новым краном не забыть расположить резиновые уплотняющие кольца. Кроме этого, не следует пренебрегать использованием герметиков в момент монтажа патрубков

Ремонт и восстановление заслонки печки

Деформированная заслонка отопителя ВАЗ — 2110 ремонту не подлежит, ее нужно только менять. При этом на замену лучше приобрести металлическую деталь, которая не так восприимчива к температурному воздействию.

Какая бы печка ни была установлена на ВАЗ-2110, для выполнения ремонтных работ, отопитель нужно полностью разбирать. При этом процесс демонтажа и разборки зависит от конструкции печки.

Положительным моментом устройства отопителя на ВАЗ — 2101 является его расположение – чтобы добраться к нему и к заслонкам можно из подкапотного пространства и переднюю панель снимать не придется.

Разборка печки старого образца

Для примера рассмотрим, как выполняется разборка отопителя старого образца:

1. Снимаем клемму с АКБ.
2. Снимаем дворники, уплотнитель, демонтируем с авто воздухозаборник возле лобового стекла («жабо»), в процессе потребуется отсоединение трубок форсунок стеклоомывателя.
3. Демонтируем утеплитель, который отделяет корпус печки от моторного отсека.
4. Снимаем моторедуктор.
5. Разделяем корпус печки и воздушного фильтра на две половины. Для этого выкручиваем стяжные болтики по периметру корпусов и снимаем крепежные скобы.
6. Разъединяем провода питания вентилятора.
7. Снимаем наружную половину корпуса воздушного фильтра и отопителя (вместе с вентилятором).
8. Демонтируем внутреннюю часть корпуса вентилятора.

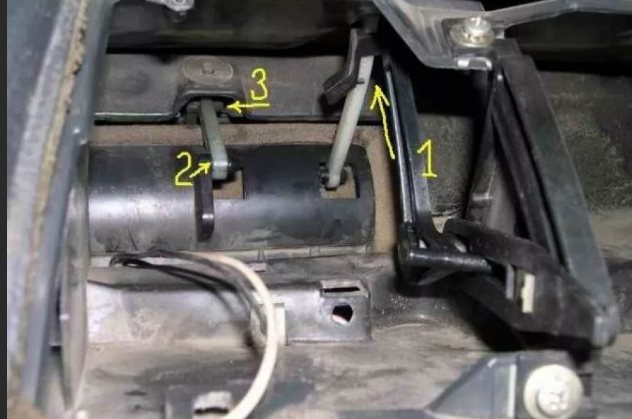

После этого появится доступ к заслонкам. Если предполагается только ремонт или замена заслонок печки, сливать антифриз не требуется, поскольку радиатор печки останется на месте и извлекаться не будет.

Перед снятием заслонок внимательно осмотрите и запомните их положение, способ их зацепления. Дальнейшие действия зависят от характера повреждения. Деформированные детали заслонки ремонту не подлежат, и их нужно только менять. Что касается поврежденных тяг и рычагов, то попытайтесь их отремонтировать или просто замените. Поврежденный уплотнитель заменяется.

Собирая печку, особое внимание уделите зацеплению заслонок. Сделайте так, как было до разборки, иначе заслонки будут работать неправильно, что скажется на работоспособности отопителя.

Разборка и ремонт отопителя нового образца

Печки нового образца разбираются по-другому:

• отключаем клемму аккумулятора, сливаем антифриз;
• демонтируем «жабо» и утеплитель;
• отсоединяем провода питания вентилятора и микромоторедуктора;
• отворачиваем крепежи, которыми корпус печки фиксируется к кузову;
• отсоединяем патрубки подачи охлаждающей жидкости в радиатор печки;
• извлекаем из авто печку вместе с корпусом фильтра.

После этого разбираем корпус печки, разделив его на две половины, предварительно отсоединив корпус воздушного фильтра и сняв крепежные скобы. Далее меняем или ремонтируем заслонку, собираем отопитель и устанавливаем на авто.

Отметим, что выше указаны общие алгоритмы работ, в действительности же демонтировать печку не так просто, поскольку многие крепежи находятся в труднодоступных местах, иногда приходятся отсоединять или снимать элементы, затрудняющие или мешающие снятию узла.

Видео: Почему не греет печка ВАЗ 2110. Доработка заслонки.

Как заменить кран отопителя на ВАЗ 2114-2115 своими руками — пошаговая инструкция

1. Итак, заехали на яму. Возьмите тару для антифриза, открутите сливную пробку и слейте в нее всю ОЖ. Детально о том, где находится сливная пробка и как сливать антифриз я писал здесь .

2. Когда ОЖ слита подбираемся к патрубкам, которые идут от двигателя к крану отопителя. Ослабив хомуты патрубков, производим зачистку резьбовых соединений двух шпилек, которыми крепится кран отопителя, для этого используем щетку по металлу, а также проникающую жидкость WD-40. Если этого не сделать, с откручивание могут возникнуть проблемы.

3. Снимите патрубки по очереди, будьте осторожны, возможно подтекание ОЖ поэтому подготовьте тару.

4. Дальше отправляйтесь в салон, в нем необходимо снять боковую накладку торпеды и демонтировать патрубки если в этом есть необходимость. Если же вы не собираетесь их менять, откручивать полностью их нет необходимости. Подготовьте ветошь, возможно в них остался антифриз.

5. Дальше опять отправляетесь под машину, где используя торцовый на «10», откручиваете гайки крепления крана отопителя.

6. В салоне, потяните кран на себя, после чего снимите пружинный фиксатор и отсоедините трос управления от крана.

7. Теперь, когда ничего не мешает. можно приступить к установке нового крана печки. Перед тем как прикручивать кран печки, подключите трос, и только после этого можете прикручивать кран к кузову.

Вся дальнейшая сборка выполняется в обратном порядке, не забываем установить новые прокладки и уплотнители между кузовом и краном. Также не забывайте о герметике, обязательно добавьте его при подключении патрубков. Перед тем как залить антифриз в систему охлаждения закрутите сливную пробку.

Какой радиатор отопления выбрать?

Основным источником тепла в салоне автомобиля является радиатор, который современными производителями выпускаются из двух материалов — это медь или латунь, и алюминий. Какой радиатор печки лучше — медный или алюминиевый на ВАЗ 2110 – 2112, предстоит выяснить, так как от этого выбора зависит не только эффективность работы отопителя, но и комфортное управление автомобилем в зимнее время.

Плюсы алюминиевого радиатора

Чтобы выяснить, какой лучше радиатор отопителя ставить на семерку, проведем сравнительную характеристику. Для этого нужно выяснить все достоинства и недостатки двух видов теплообменников печки. Для начала разберемся, какие плюсы и минусы есть у алюминиевых агрегатов, которые с завода установлены на классику.

1. Стоимость — это одно из основных достоинств таких устройств, так как именно из-за низкой цены многие выбирают модели из сплава алюминия. Разница в цене между медными (латунными) и алюминиевыми устройствами может достигать двух раз.
2. Большой выбор — эти модели являются более популярными, несмотря на некоторые их недостатки. Причиной этой популярности является их цена, однако часто приходится убеждаться в том, что лучше купить медный агрегат для печки. Из достоинств еще нужно отметить теплоотдачу, однако практика показывает, что показатели отдачи тепла значительно уступают латунным устройствам.

Плюсы медных радиаторов печки Ваз 2110 – 2112

Теперь выясним, чем медный радиатор печки лучше алюминиевого. К достоинствам этих агрегатов относятся:

1. Тепловая проводимость — даже если учитывать тот факт, что медные только называются такими, так как в их составе латуни гораздо больше чем меди, они имеют высокие показатели теплопроводности. Именно этот показатель является основополагающим при выборе теплообменника, от которого можно получить больше тепла для обогрева салона.
2. Простота ремонта — при малейших механических повреждениях их можно отремонтировать в домашних условиях. Причем после проведения спаечных работ, агрегат может прослужить большой промежуток времени (что также зависит от качества выполнения спайки). Весь радиатор целиком изготавливается из без применения пластмассы.
3. Не только пластины изготавливают из меди, а точнее сплава латуни, но еще и сам корпус также делается из аналогичного материала. Это большое преимущество, ведь за счет такой конструкции, повышаются эксплуатационные параметры.

Авторизация. Добавить комментарий Отменить ответ

Для отправки комментария для вас нужно авторизоваться.

Вентилятор печки ВАЗ 2110

Найти работоспособность вентилятора печки достаточно легко, по шуму. Если моторчик вентилятора сгорел, то работать он естественно уже не будет. Правда до того как кидаться поменять вентилятор печки, нужно удостоверится, что не сгорел предохранитель. Как мы уже писали выше вентилятор печки ВАЗ two thousand one hundred ten размещен не в салоне, а в подкапотном пространстве. Что бы до него добраться, для вас нужно будет снимать особый фартук, который отделяет моторный отдел от корпуса отопителя, вакуумного усилителя тормозов и механизма стеклоочистителей. Фактически фото для наглядности ниже.

Вот мы и добрались до вентилятора печки, сняв фартук и кожух отопителя. Кстати, рядом вы увидите салонный фильтр, в кожухе чуток левее. Его нужно вынуть и почистить. Если никто до вас фильтр не менял, за долгие и длительные годы эксплуатации он серьезно забит мусором и препятствует обычной циркуляции воздуха, который засасывается в салон ВАЗ 2110.

Возможные проблемы

По неофициальной статистике, автовладельцы семейства ВАЗ-2115 выделяют две основные проблемы, которые могут возникнуть с краном печки. Первая – это окисление рычажка регулятора, вызванное долгим простоем в летние периоды. Составляющие механизма запора просто «слипаются» между собой, вынуждая вас применять грубую физическую силу в попытке устранить данную проблему, что, в свою очередь, чревато поломкой.

Второй – гораздо более серьезной – проблемой может стать течь крана. Это уже сулит вам не только неприятности с попаданием охлаждающей жидкости внутрь салона автомобиля, но и полный перегрев движка, спровоцированный тем, что вся система останется без тосола.

К сожалению, кран отопителя – это цельная, неразборная деталь, которая, в случае возникновения неисправности, подлежит лишь полной замене.

Впрочем, ваши расходы будут не так уж и велики – ценовой диапазон для ВАЗ-2115 колеблется от двухсот до пятисот рублей, в зависимости от выбранной вами марки производителя и модели крана. Наиболее выносливыми считаются экземпляры с керамическим регулятором, поскольку они практически индифферентны к процессам окисления, но и теплоотдача при их использовании чуть ниже, чем у других вариантов.

Разборка и сборка

Замена неисправных деталей в отопителе ВАЗ 2110 не очень сложна, требует минимума инструментов, но занимает достаточно много времени. Практически все работы выполняются из подкапотного пространства, где на моторном щите смонтирован отопитель.

Для получения доступа к нему необходимо демонтировать:

• Утеплитель моторного щита;
• Пластмассовую накладку под лобовым стеклом («жабо») ;
• Механизм стеклоочистителей;
• Левую и правую крышки отопителя.

Резистор находится с правой стороны (если стоим перед бампером и смотрим на моторный отсек), крепится винтом. Чтобы добраться для замены, придется снять вакуумный усилитель.

Салонный фильтр «спрятан» слева в проеме внутрь автомобиля, достается просто руками.

Использовались «старый» и «новый» не взаимозаменяемые варианты, для замены приобретайте фильтр, аналогичный установленному.

Для замены печки и краника на ВАЗ 2110 необходимо предварительно слить охлаждающую жидкость. Для извлечения печки надо отсоединить два патрубка на хомутах и паро-отводящий шланг. Сама печка не крепится и держится только за счет прижатия крышкой к корпусу отопителя. Поменять можно на медную или алюминиевую, первые гораздо лучше греют из-за высокой теплопроводности меди, вторые долговечнее и дешевле.

У крана надо отсоединить еще два шланга, добраться к которым можно из салона, демонтировав вещевой ящик («бардачок»). Сам кран крепится на две гайки на 10, перед снятием отсоединяется тросик привода. При замене необходимо установить новые резиновые уплотнения.

Сборка осуществляется в обратной последовательности, весь процесс может занять более четырех часов.

Необходимость замены крана печки (отопителя) на ВАЗах часто бывает вызвана тем, что кран «потек» или «прикипел». В обоих случаях требуется его замена.

Течь крана печки более неприятна, так как может привести к тому, что ОЖ зальет весь салон. О подобной неисправности могут свидетельствовать мокрые следы или запах антифриза в салоне. Чтоб обнаружить источник утечки охлаждающей жидкости, следует осмотреть кран отопителя. Однако если в патрубках или в радиаторе появились трещины, знайте, они могут привести к утечке антифриза.

Если при осмотре удалось убедиться, что дело в кране печки ВАЗ 2114-2115, следует его заменить.

Для замены крана печки ВАЗ 2114-2115 необходимы:

• новый кран отопителя (лучше использовать керамический, оснащенный необходимыми резиновыми прокладками и уплотнителями);
• проникающая жидкость WD-40;
• набор ключей (понадобятся как накидные, так и торцовые: на «10», «13»)
• крестовая и плоская отвертки;
• чистая емкость для охлаждающей жидкости;
• герметик на основе силикона;
• смотровая яма/подъемник.

Диагностика неисправностей

Если печка стала плохо греть, воздух из нее чуть теплый, то прежде всего надо проверить уровень антифриза. При его недостатке прекращается циркуляция в контуре двигатель–радиатор отопителя. После доливки возможно образование воздушной пробки в системе охлаждения.

Система охлаждения ВАЗ 2110

Для ее устранения надо приподнять переднюю часть автомобиля, например, заехав передними колесами на эстакаду, и дать двигателю поработать 10 минут на холостом ходу. Если в системе был воздух, то потребуется долить антифриз.

Заливка антифриза в ВАЗ 2110

Скорость вращения вентилятора отопителя на ВАЗ 2110 регулируется ступенчато переключателем. Если включается только максимальная скорость, а на двух других электродвигатель не работает, то, скорее всего, вышел из строя резистор печки, необходима его замена.

Иногда даже на максимальной скорости вентилятора поток воздуха недостаточен. Возможной причиной может быть нарушение закрывания–открывания заслонок, но чаще всего это загрязнение салонного фильтра. При этом обычно дополнительно ощущается специфичный запах сырости и затхлости. Фильтр желательно менять при каждом ТО.

Угольный салонный фильтр ВАЗ 2110

Самыми распространенным неисправностями в отоплении ВАЗ 2110, являются течи печки и крана. Кран всегда был слабым местом в автомобилях ВАЗ. При производстве десятки кран сначала ставили, потом выпускали автомобили без него, затем стали снова устанавливать, но уже конструктивно доработанный.

Общая информация о радиаторе отопителя ВАЗ 2115

В салоне «Лады» данной модели температура поддерживается на заданных показателях отопителем встроенного типа, который автомобилисты часто называют просто печкой. Процесс нагрева воздуха при этом регулируется специальным автоматическим устройством, обеспечивающим контроль температуры с погрешностью максимум в несколько градусов.

Автомобильный радиатор, интегрированный в отопительную систему, подогревает воздух, приходящий в салон машины. На приборной панели автомобиля имеется рукоятка, с помощью которой водитель имеет возможность распределять воздушные потоки, проходящие через дефлектор радиатора.

Указанный радиатор, упакованный в кожух из пластмассы, находится в горизонтальном положении под панелью приборов. Состоит он из алюминиевых трубок, размещенных в два ряда, двух бачков (они сделаны из пластмассы) и напрессованных на трубки пластин. Охлаждающая жидкость подводится и сливается через штуцеры на левом бачке.

Процедура замены через тормоза

Человек всегда стремился к тому, чтобы минимизировать собственный труд, решить проблему с минимальным количеством движений. Толчком к развитию технологий является очень интересный фактор — наша лень.

Сняли тормозной цилиндр

Именно лень во многом привела к появлению оригинального способа замены радиатора отопителя на ВАЗ 2110. При этом отопитель снимать не придется. На всю работу у более-менее опытных автовладельцев уйдет час, но новичку может потребоваться немного больше.

Работа проводится следующим образом.

1. Слейте охлаждающую жидкость, используя патрубок подогрева ДУ.
2. Отключите все патрубки и демонтируйте расширительный бачок.
3. Разберите жабо.
4. Снимите педаль тормоза, прихватив заодно ВУТ, чтобы получить доступ к радиатору.
5. Вынимаем оттуда старый радиатор, и на его место устанавливаем новый.
6. Сборка выполняется в обратной последовательности.
7. Верните назад охлаждающую жидкость.
8. При подобной процедуре не лишним будет заодно выполнить замену салонного фильтра.

Как видите, процесс достаточно простой и оригинальный, не требующий чрезмерных усилий или профессиональных навыков. С подобной задачей может справиться любой автовладелец.

Вне зависимости от того, какой именно вы выбираете радиатор, каждый этап его замены старайтесь проводить максимально грамотно и аккуратно. Справедливости ради добавим — медный агрегат лучше, чем ДААЗ. И потраченные на него деньги во многом себя оправдывают. Конечно, если вы не собираетесь сразу же продавать автомобиль, а планируете эксплуатировать собственный ВАЗ 2110 еще в течение нескольких последующих лет.

Система отопления любого транспортного средства предназначена для создания благоприятного микроклимата в автосалоне. В летнее время года обогрев не используется. О печке на ВАЗ 2110 автовладельцы вспоминают лишь с наступлением зимы, когда температура становится отрицательной. Согласно нормам государственного стандарта, при минус 25°С снаружи, в салоне автомобиля должно быть не ниже плюс 16°С.

Проводим замену печки на ВАЗ 2110 своими руками

Комфортные условия в салоне автомобиля это не только удобно и приятно, но и более безопасно. Теплый воздух из отопителя не даст замерзнуть окнам в мороз, высушит запотевшие стекла во влажную погоду, обеспечив хороший обзор.

Но часто в системе отопления салона возникают различные неисправности, и тогда необходима замена печки на ВАЗ 2110. Кроме радиатора отопителя, дефекты могут появиться также у крана и резистора печки, в креплениях патрубков и шлангов.

Схема устройства климатической установки

Отличия в конструкции

На ВАЗ 2110 устанавливались печки так называемого нового или старого образца. И та и другая система, в том числе и на ВАЗ, имеющей инжектор вместо карбюратора, особенно конструкционно не отличаются.

Итак, непосредственно различия:

1. Главное отличие печки нового образца от старого – в конструкции радиатора отопителя. Поэтому если вы производите ремонт системы отопления, и решите вместо старого радиатора поставить нового образца, то учтите некоторые нюансы;
2. Кроме того, контролер САУО тоже не в точности такой. Уже сняты с производства и не подойдут новым моделям отопителя 4 или 5 позиционные контролеры, образца выпуска до осени 2003 года;
3. Отличаются микроредукторы, также начиная с выпуска в сентябре 2003 года. Отличаются они резисторами (датчиками положения вала), поэтому нужно смотреть, взаимозаменяем ли резистор в той модели ММР, что вы приобрели.

Причины неисправностей печки ВАЗ 2110

Основной причиной замены печки на ВАЗ 2110 могут послужить неисправности системы обогрева:

• подтекание радиатора;
• нарушение герметичности соединений патрубков на печку ВАЗ 2110;
• течь крана;
• перебои в управлении работой вентилятора;
• нарушение целостности проводов;
• окисление электрических элементов.

От своевременности выявления этих дефектов печки на ВАЗ 2110 цена ремонта будет зависеть напрямую. Более серьезные поломки потребуют грамотного подхода и кардинальных мероприятий.

Причиной течи охлаждающей жидкости системы обогрева могут стать подвергнутые коррозии радиатор, кран, стальной патрубок. Правильное диагностирование можно выполнить лишь при тщательном визуальном осматривании. При наличии скрытой неисправности отдельных элементов печки их можно просто заменить, поскольку на сегодняшний день сложностей с приобретением запасных частей на ВАЗ нет.

Одной из причин поломки обогревателя может стать снижение функциональной активности печного мотора независимо от числа оборотов. При этом раскладе следует проверить, не перегорел ли предохранитель на печку ВАЗ 2110. При обнаружении этого дефекта его надо безотлагательно поменять новым.

При ухудшении циркуляции охладителя виновником выступает испорченный кран обогревателя или закупорка самого радиатора. При заклинивании крана потребуется его замена, а во втором случае нужно будет тщательно прочистить радиатор.

Из-за явного несовершенства системы обогрева многие решаются переделать печку на ВАЗ 2110. Большинство автолюбителей, надеясь на собственные силы, пытаются повысить качество ее работы самостоятельно, но как показывают факты, не всегда получается достичь должного результата. Даже владея глубокими теоретическими знаниями, как снять печку на ВАЗ 2110, можно лишь улучшить герметичность стыков воздухопроводов, сопла, или перенаправить горячие воздушные потоки.

Но этот шаг, в большинстве случаев, не повлияет на температуру внутри салона — она остается прежней. Чтобы в машине зимой было тепло и комфортно, нужно увеличить объем нагнетаемого радиатором тепла. Чаще всего проблема состоит в вентиляторе, который имеет недостаточную мощность и не способен создать требуемый воздушный поток. В этом случае потребуется снятие печки на ВАЗ 2110 для замены электровентилятора.

Неисправность краника печки

Неисправности крана печки – это достаточно частое явление на ВАЗ-2110. Частичное или полное закрытие краника не позволяет тосолу поступать в печной радиатор. Такая проблема появляется потому, что рассматриваемый элемент попросту закисает, и заслонка не может нормально двигаться. Чтобы этого не происходило, достаточно раз в пару недель прокручивать ее из открытого в закрытое положение и наоборот.

Чтобы удостовериться в исправности крана, нужно проверить температуру патрубков в моторном отсеке и салоне. При открытом кранике трубки должны быть одинаково горячими. Для замены крана потребуется немалое количество трудозатрат. Соответственно, для ремонта используйте только качественные детали.

Неисправности отопительного крана и их причины

Существует ряд поломок, типичных для отопительных кранов ВАЗ. Вот они:

• окисление. Кран отопителя ВАЗ начинает подтекать из-за сильного окисления. Происходит это так: зимой кран постоянно открыт, антифриз идёт по большому кругу, обогревая салон. Весной необходимость в этом отпадает, кран закрывается и пребывает в закрытом положении в течение 3–5 месяцев. За это время он успевает буквально прикипеть к патрубку. Так что вновь открыть его удаётся только с помощью плоскогубцев. Разумеется, герметичность крана после этого нарушается и возникает течь; Антифриз на ВАЗ 2113 вытекает через кран прямо на пассажирский коврик
• заклинивание. Отопительный кран на автомобиле ВАЗ, как и любое другое устройство, может просто выработать свой ресурс и какая-то из его деталей сломается, делая невозможным закрытие и открытие устройства;
• растрескивание патрубков и ослабление хомутов. Патрубки печного крана выполнены из резины, которая со временем трескается (это происходит особенно быстро, если машина постоянно эксплуатируется при низкой температуре). Стальные хомуты, которыми патрубки крепятся к крану, постепенно ослабевают из-за так называемой усталости металла. Всё это приводит к утечкам антифриза, которые видны как в кабине, под ногами пассажира, так и на земле под автомобилем. Резиновые патрубки печных кранов ВАЗ часто трескаются на морозе

Особенности выбора отопительного крана на ВАЗ 2113 и ВАЗ 2115

После поломки крана автолюбителю придётся его менять. И здесь возникает вполне логичный вопрос: какой кран купить на замену? Перечислим основные типы печных кранов, рассмотрим их плюсы и минусы:

• мембранный печной кран. Именно такой кран ставят на заводе практически на все автомобили ВАЗ, включая ВАЗ 2113 и ВАЗ 2115. Надёжность мембранных кранов крайне низка, и как уже говорилось выше, они сильно подвержены окислению. По этой причине покупать на замену мембранный кран не рекомендуется, несмотря на его низкую цену, которая начинается от 200 рублей;
• кран шаровый. Он дороже мембранного (стоимость начинается от 500 рублей), но и его надёжность выше. При этом шаровый кран тоже выполнен из металла, а значит, проблема окисления никуда не исчезает, так что рано или поздно автовладельцу придётся открывать этот кран плоскогубцами;
• кран керамический. Оптимальный и самый дорогой вариант (хороший керамический кран может стоить 1000–1500 рублей). Жидкость в таком кране запирается с помощью пары керамических пластин, плотно прижатых друг к другу. О проблеме окисления водитель может забыть, поскольку керамика инертна. Этот кран является оптимальным вариантом из всех вышеперечисленных, так что если автовладельцу позволяют финансы, остановиться следует именно на нём. Оптимальный вариант для ВАЗ 2113 — печной кран из керамики

Кран отопителя керамический LUZAR ВАЗ 2108-21099, 2113-2115

Артикул: LV 0108

• Гарантируем быструю обработку Вашего заказа в рабочее время (мы работаем с 11-00 до 20-00, суббота и воскресенье — выходные дни).
• Гарантируем надёжную упаковку Вашего заказа (при отправке его Почтой России или транспортной компанией).
• Гарантируем максимально оперативную отправку оплаченного заказа (в течение 2-4 рабочих дней после поступления оплаты).
• Гарантируем возврат денег или обмен на другой товар (с перерасчётом) в течение 14 дней с момента получения заказа (товар должен быть исправным, без следов установки, стоимость доставки не компенсируется).
• Гарантируем бесплатный обмен товара (транспортные расходы за наш счёт), в случае если приобретённый товар оказался с дефектом.

Способы оплаты

Доставка по России и за границу

Самовывоз в Москве

• Описание
• Отзывы

ПРИМЕНЯЕМОСТЬ: ВАЗ 2108, 2109, 21099 (Лада-Самара), ВАЗ 2113, 2114, 2115 (Лада-Самара 2).

Кран отопителя состоит из корпуса, в котором находится два керамических запорных элемента, прижатых друг к другу. При повороте рычага крана верхний запорный элемент смещается и выпускает охлаждающую жидкость в отопитель. Регулируя поступление горячей жидкости в радиатор отопления, кран регулирует температуру в салоне автомобиля.

«LUZAR» «Луганский Завод Автомобильных Радиаторов»

производит множество водяных насосов (помп) как для легковых, так и для коммерческих и грузовых автомобилей. В производственном ассортименте
«LUZAR»
– более 100 моделей помп как для отечественных, так и для импортных машин. Идёт непрерывное освоение новых водяных насосов для всех для популярных автомобилей.

Кран отопителя предназначен для регулирования подачи охлаждающей жидкости в радиатор отопителя. Резьбовая фиксация верхней крышки крана гарантирует 100% надёжность всей конструкции и герметичность.

Применение керамических запорных элементов позволяет обеспечить:

— полную герметичность;

— стойкость к перепадам давления;

— дозированную подачу жидкости в отопитель;

— невозможность «закисания» крана.

В комплекте: кран, прокладка, 2 болта, 2 шайбы и 2 гайки.
