Ваз 2115: замена радиатора отопителя своими силами

Радиатор отопителя ваз 2115
С приходом осени, а за ней зимы начинают «выплывать» неисправности в системе отопления. И это вполне понятно – летом никто печкой не пользуется. Одна из распространенных «болезней» автомобилей семейства ВАЗ это засорение либо течь радиатора салонного отопителя. Заменить радиатор отопителя ваз 2115 самостоятельно вполне возможно, правда, это трудоемкий процесс.

Если вы раньше никогда не производили замену радиатора печки своими руками, учтите, работу вам придется производить на свежем весьма холодном воздухе (если не проверили работу системы обогрева салона заранее). Наша инструкция вам поможет. Если решили воспользоваться услугами СТО, учтите — цена будет высокой, так как объем работ им предстоит выполнить большой.Эффективность работы отопления салона в автомобилях ваз 2115 часто оставляет вам желать лучшего. В очень редких случаях, печка производит достаточный обогрев ног либо лобового стекла. Для устранения всевозможных причин ее неэффективной работы, вы можете обратиться за помощью к специалисту, а можете заняться исправлением неполадок самостоятельно, выполняя работу по ремонту или замене своими руками. Чтобы заменить радиатор отопителя ваз 2115 требуется снять “Торпедо”. Однако есть возможность замены радиатора, не снимая полностью приборную панель.

Особенности системы отопления на «Пятнашке»

На ВАЗ 2115 отопительная система включает в себя следующие элементы:

• непосредственно сама печка ВАЗ, включающая в себя пластмассовый корпус, радиаторный узел, а также вентилирующее устройство;
• кран отопителя ВАЗ, использующийся для перекрывания доступа антифриза к радиаторному устройству и механическому приводу узла;
• блок управления, использующийся для регулировки воздушного потока, расположенный в центральной консоли.

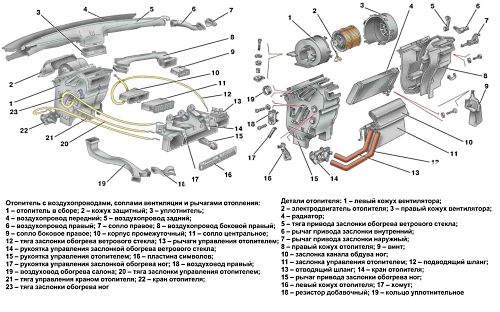

Полное устройство отопительной системы «пятнашки»

Замена радиатора печки Ваз 2115, 2114. Потекла печка Ваз 2115. Как снять радиатор печки

Замена радиатора

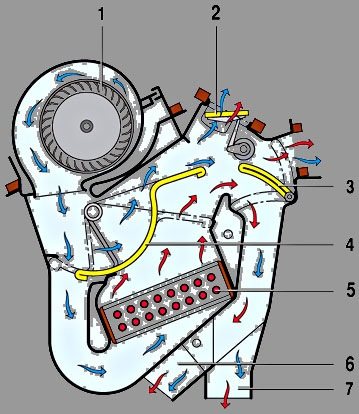

Устройство печки

Печка ВАЗ 2114/15 состоит из следующих элементов:

• Вентилятор.
• Заслонка обдува лобового стекла.
• Распределительная заслонка, направляющая потоки воздуха к центральному и боковым дефлекторам, в нижнюю и верхнюю часть салона.
• Управляющая заслонка.
• Радиатор печки.
• Воздуховод, направляющий поток воздуха в ноги.
• Внутренний воздуховод.

Как самостоятельно диагностировать неисправность радиатора отопления

• кран отопительной системы не открывается как следует;
• неправильно работает или вышел из строя термостат;
• внутри системы охлаждения появился засор, препятствующий потоку воздуха.

Это наиболее частые варианты поломок. Поэтому, прежде чем менять радиатор, стоит сначала проверить перечисленные варианты.

Замена обычно требуется, когда из радиатора начинает вытекать охлаждающая жидкость, а также при внутренних засорах (например, грязь, ржавчина).

Меняем кран

Протечка крана считается одной из самых неприятных проблем с отопительной системой. Если вовремя не обнаружить проблему, то может просто залить охлаждающей жидкостью салон автомобиля. Чтобы диагностировать утечку, достаточно иметь при себе фонарик и визуально осмотреть состояние крана. Но также причиной утечки могут стать трещины на патрубках или радиаторе.

Процедура замены крана

Производить замену лучше на специальной ремонтной яме:

1. Слейте охлаждающую жидкость.
2. Доберитесь до патрубков, которые соединяют двигатель и кран отопителя. Ослабьте хомуты патрубков и произведите зачистку резьбы 2 шпилек, которыми закрепляется кран. Для этого вам понадобится щётка по металлу и WD-40.
3. Отсоедините поочерёдно все патрубки. При этом может подтекать охлаждающая жидкость.
4. После чего в салоне нужно будет убрать боковую накладку торпеды и, если есть необходимость, заменить патрубки.
5. Затем вам придётся вернуться под машину и при помощи торцевого на «10» открутить гайки крепления крана.
6. Вернитесь опять в салон и потяните на себя кран, затем снимите пружинный фиксатор и отсоедините кран от троса управления.
7. Затем, когда кран откручен, можно его поменять на новый. Затем собирать всё назад следует в обратном порядке.

После ремонта и доработок проблем с печкой быть не должно. Главное — это вовремя заметить начинающиеся неполадки с отопительной системой, чтобы успеть их предотвратить.

Замена

Поменять вышедший из строя агрегат не сложно. Придерживайтесь определенных правил и последовательности ваших действий, чтобы добиться желаемого результата.

1. Отключите минусовую клемму с аккумуляторной батареи.
2. Поднимите капот и в подкапотном пространстве отсоедините все крепежные болты, которые удерживают пластиковую накладку.
3. Накладку пока что можно убрать в сторонку, дабы она не мешала работе.
4. Снимите уплотнительную резинку, которая также имеет свое место в подкапотном пространстве.
5. Снимите защитный кожух моторчика вашего отопителя. Так вы добрались до искомого объекта и можете приступать к замене.
6. По бокам мотора располагаются два болта, которые удерживают ваш вентилятор.
7. Теперь переходите в салон, снимайте панель со стороны водителя. Там располагается плюсовой штекер, который обязательно отсоединяется.
8. Далее ищите минусовой провод. Он удерживается на одной гайке, которую следует открутить.
9. Отсоединенные провода заводятся в отверстие корпуса вашего автомобиля, пропуская через уплотнительную резинку.
10. Извлеките поврежденный моторчик. Для этого его нужно повернуть и вытащить через правую сторону.

Четко придерживайтесь последовательности обратной сборки, чтобы не допустить ошибок, способных привести к еще более серьезным неполадкам.

Как видите, извлечь устройство не сложно. Изучив состояние мотор-вентилятора, можно сделать вывод относительно необходимости его замены. Порой автовладельцы обходятся простым ремонтом щеток или заменой предохранителей.

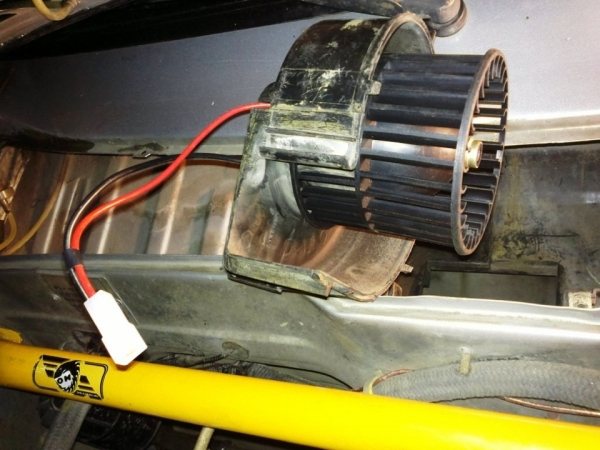

Порядок снятия

1. Затем в салоне автомобиля под панелью приборов снимаем защитный боковой кожух со стороны правой ноги водителя. Он крепится снизу и сверху на двух саморезах.
2. Теперь отсоединяем провода установка. Размыкаем клемму плюсового провода (обычно он имеет синий цвет), находящуюся там в месте расположения отопителя. Для снятия кольцевой клеммы минусового провода (обычно черного цвета), откручиваем гаечным ключом удерживающую ее гайку, снимаем шайбу и саму клемму. Если вы планируете менять деталь полностью, провода можно перерезать, так как они довольно коротки.
3. В подкапотном пространстве откручиваем два винта, крепящих кожухи, укрывающие деталь, снимаем этот защитный кожух.
4. Откручиваем два винта крепления детали, удерживающие защитный кожух (иногда его называют чулком) с двух сторон.
5. Вытягиваем провода из резинового уплотнителя.
6. Приподнимаем вентилятор и выводим из зацепления с корпусом автомобиля его переднюю опору. Сдвигаем деталь на себя, а затем, поворачивая на 90 градусов в сторону пассажирского сидения до уширения выемки в кузове. Вынимаем деталь наружу.
7. Если внутри скопился мусор или электрический моторчик требует ремонта или смазки, то производим разборку кожухов вентилятора. Для этого освобождаем их защелки и разъединяем части. Теперь извлекаем сам моторчик с крыльчаткой.
8. Сборка детали и установка в автомобиль проводится в обратном порядке.

Наглядно процесс снятия можно увидеть в следующем сюжете: «Как снять вентилятор печки ВАЗ 2115: видеоинструкция».

Очистка системы отопления автомобиля от скопившегося мусора – один из пунктов подготовки автомобиля к зимнему сезону. Этим вы сможете обезопасить себя от неприятностей, возникающих в самый неподходящий момент, тем самым увеличив срок службы деталей отопительной системы.

Подготовительные работы

Сейчас мы рассмотрим, как осуществить замену детали без необходимости снятия торпеды.

Первым делом отключается минусовая клемма АКБ и сливается охлаждающая жидкость.

Чтобы все слить без потерь сделайте следующее:

1. Открутите сливную пробку на блоке цилиндров головкой на 13. Месторасположение болта находится немного ниже под блоком зажигания. Бывают случаи, когда зажигание лучше снять, чтобы получить доступ в нужное место.
2. Чтобы собрать охлаждающую жидкость, под автомобиль поставьте любую емкость и выкручивайте пробку.
3. Снимите пробку с расширительного бачка – это нужно, чтобы убрать вакуум, который не даст тосолу выйти из системы.

Для начала двигатель автомобиля рекомендуется немного прогреть. Установив машину на яме или приподняв ее на подъемнике, нужно снять защиту двигателя.

До того как заменить радиатор печки ВАЗ-2115, нужно слить из системы охлаждающую жидкость. Определив месторасположение сливной пробки на блоке цилиндров (не перепутайте с масляной на картере), подставьте приготовленную емкость, после чего отверните ее. Когда охлаждающая жидкость стечет, пробку нужно закрутить.

Далее мы рассмотрим, как осуществляется замена радиатора печки ВАЗ-2115 своими руками. Задача это непростая, но вполне выполнимая.

Что должно получиться в итоге

После того как замена радиатора печки ВАЗ-2115 была успешно осуществлена, необходимо проверить работоспособность всей системы отопления, а также герметичность соединений. Для этого залейте в бачок охлаждающую жидкость до нужного уровня. Запустите мотор и прогрейте его. Включите вентилятор отопителя и откройте его кран. Теплый воздух из дефлекторов свидетельствует о том, что охлаждающая жидкость нормально проходит через отопительный радиатор. Но это еще не все. Попробуйте рукой патрубки радиатора отопителя. Они оба должны быть горячими. Убедитесь, что хомуты затянуты достаточно, чтобы жидкость не протекала в местах их соединений с патрубками. Если все в порядке, можно приступать к прикручиванию панели управления.

Секреты быстрой и простой замены радиатора отопителя на ВАЗ 2115

С необходимостью ремонта печки наши соотечественники обычно сталкиваются с наступлением холодов. Именно в это время начинается интенсивная эксплуатация отопителя, а ездить зимой в машине с неработающей печкой не совсем комфортно и опасно для здоровья. Из этого материала вы узнаете, что представляет собой система отопления ВАЗ 2115 инжектор, схема, какие неисправности для нее характерны и как поменять радиатор своими руками.

Особенности системы отопления на «Пятнашке»

На ВАЗ 2115 отопительная система включает в себя следующие элементы:

• непосредственно сама печка ВАЗ, включающая в себя пластмассовый корпус, радиаторный узел, а также вентилирующее устройство;
• кран отопителя ВАЗ, использующийся для перекрывания доступа антифриза к радиаторному устройству и механическому приводу узла;
• блок управления, использующийся для регулировки воздушного потока, расположенный в центральной консоли.

Схема вентилятора печки ВАЗ 2114, 2115, 2113.

И так, вот список всех составляющих схемы:

• Монтажный блок (он же блок предохранителей).
• Замок зажигания.
• Реле разгрузки замка зажигания.
• Переключатель скоростей вентилятора печки.
• Дополнительные резисторы.
• Мотор печки.
• Выключатель обогрева заднего стекла с контрольной лампой.
• Нагревательный элемент обогрева заднего стекла.

Схема работает следующим образом. При повороте ключа в замке зажигания (2) включается его разгрузочное реле (3). С разгрузочного реле подаётся питание предохранитель f7 в монтажном блоке (1). После предохранителя питание идёт на выключатель обогрева заднего стекла (7) и переключатель скоростей вентилятора (4), который распределяет на какой из резисторов (5) дальше пойдёт питание. Выход 1 с переключателя (4) соответствует самой медленной скорости обдува, а выход 3 идёт на прямую к моторчику печки (6), т.е. самая высокая скорость обдува.
