Функции, устройство и расположение масляного насоса ВАЗ 2110–12

Система смазки двигателя предназначена для своевременной подачи моторного масла к подвижным и наиболее нагревающимся элементам силового агрегата. Масло подаётся из поддона и циркулирует по специальным каналам внутри блока и головки блока цилиндров. Масляный насос обеспечивает принудительную циркуляцию смазочного материала.

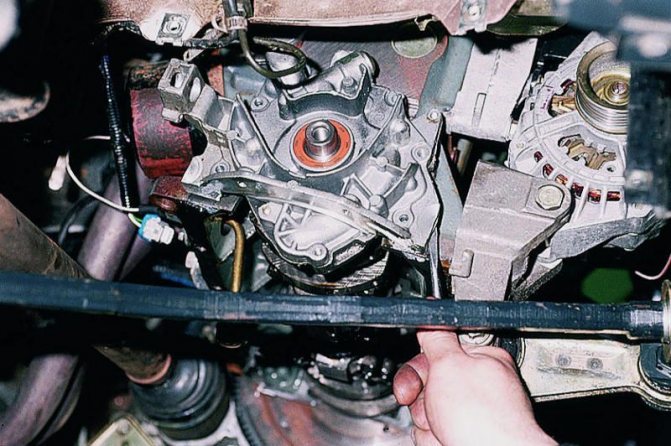

Расположение масляного насоса на ВАЗ 2110–12

На ВАЗ 2110–12 маслонасос расположен в правом нижнем углу блока цилиндров под шестернёй коленвала, приводящей в действие газораспределительный механизм.

Масляный насос расположен в правом нижнем углу двигателя под шестерней коленвала

Это относится как к восьми, так и к шестнадцатиклапанным двигателям. Корпус насоса одновременно является боковой крышкой силового агрегата.

Устройство масляного насоса

Конструкция маслонасоса очень проста и включает следующие элементы:

• корпус с крышкой;
• ведущая и ведомая шестерни;
• редукционный клапан с пружиной;
• маслоприёмник.

Масляный насос имеет простую конструкцию, в основе которой лежат две шестерни

Принцип действия масляного насоса

Насос приводится в действие коленчатым валом через ведущую шестерню. Последняя вращает ведомую шестерню, создавая на входе устройства пониженное, а на выходе — повышенное давление. Таким образом масло из картера через трубку маслоприёмника поступает в насос, а из него — в масляную магистраль двигателя. Когда величина давления внутри насоса начинает превышать допустимое значение, подпружиненный редукционный клапан сливает излишки масла назад в поддон.

Внимание!

Перед тем как устанавливать масляный насос ВАЗ 2110, нужно провести смазку редукционного клапана и шестерни. Кроме того, вместе с заменой насоса стоит заменить сальник.

1. После того, как насос установлен, нужно одеть ремень ГРМ на натяжные ролики и выставить по меткам.
2. Вернуть на место пластиковую защиту, вернуть на место колесо.
3. Установить на масляный насос маслозаборник.
4. Провести обезжиривание картера, после чего наносится герметик.
5. Установить на картер новую прокладку, опять нанести герметик. Обезжирить блок и поставить картер на место (для облегчения задачи сначала закрепить 3-4 болта в разных точках, потом закрутить оставшиеся).
6. Надеть защиту на маховик (также, если имеется, защиту картера).
7. Залить масло, завести двигатель.

1. Замена на ваз 2110 моторчика омывателя. Свет, звук, стеклоочистители ВАЗ 2110 2111 2112
2. Причины почему троит двигатель ваз 2110 инжектор 8 и 16 клапанов
3. Как снять стартер на ВАЗ 2110 (видео, фото)
4. Ваз 2110 салонный фильтр — Всё об автомобилях Лада ВАЗ

Обзор разбор помпы ваз 2108 . 2110 .2114 Приора 2170

Масло насос ВАЗ 2106

Разборка двигателя ВАЗ 2112 (3d разборка)

Тюнинг

Производитель АвтоВАЗ обеспечивает потенциал на все свои моторы минимум 50 л. с, поэтому двигатель 21124 можно доработать несколькими способами:

• тюнинг блока цилиндров – расточка цилиндров до 84 – 88 мм с использованием ШПГ соответствующих размеров;
• тюнинг впускного/выпускного тракта – 4 дросселя и «паук», соответственно;
• доработка ГБЦ – облегченные распредвалы и разрезная шестерня с соответствующей настройкой специалистом;
• модернизация клапанов – замена штатной комплектации облегченными Т-образными деталями.

Отдельный дроссель для каждого цилиндра

Таким образом, мотор 21124 является улучшенным вариантом базового ДВС 2112 с увеличенным до 1,6 л объемом, ходом поршня и высотой блока цилиндров. Разработчиками обеспечена взаимозаменяемость деталей от других моторов производителя АвтоВАЗ.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

ваз2115 как вынуть закоксовавшийся редукционный клапан 2

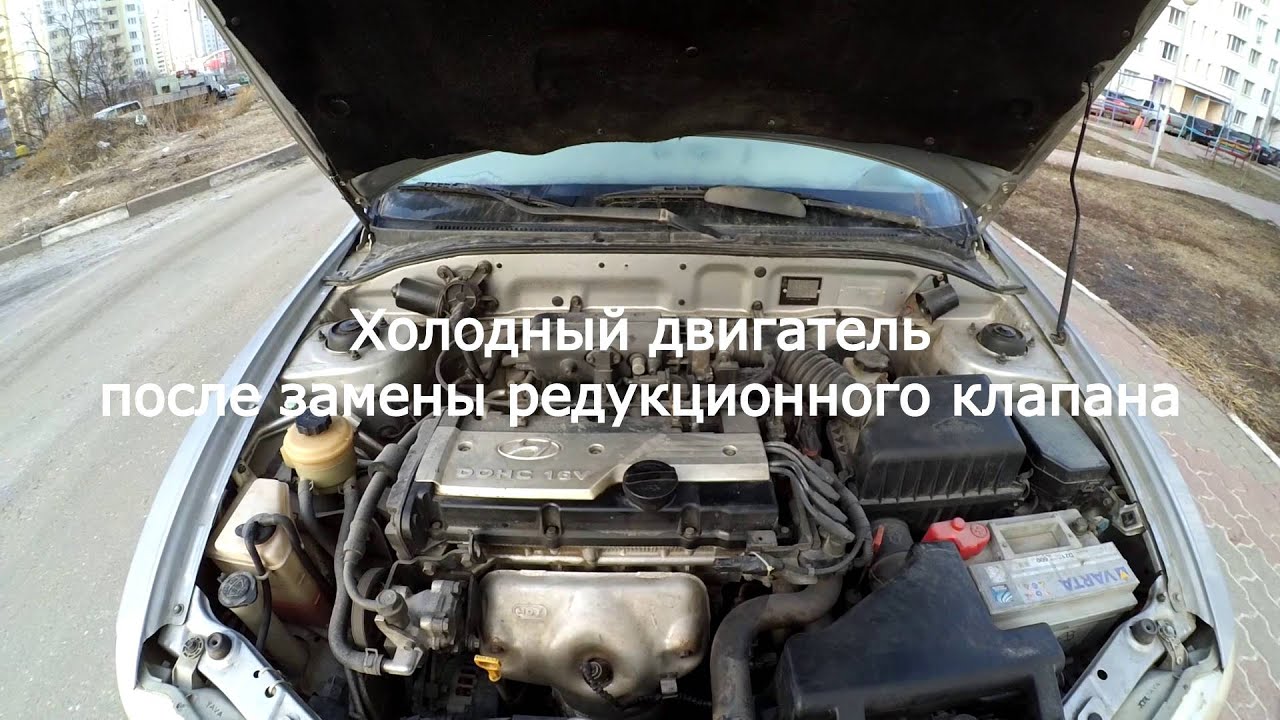

Результат замены редукционного клапана Hyundai Accent

Масляный насос. ВАЗ. Снимаем и разбираем.

Диагностика неисправностей

Прямое подключение насоса к коленвалу позволяет избежать поломок, связанных с его приводом. Это, однако, не исключает возможности появления других неисправностей.

Неисправности насоса и их признаки

К основным неисправностям маслонасоса ВАЗ 2110–12 относятся:

• засорение сетки маслоприёмника;
• повреждение корпуса устройства;
• износ посадочных мест шестерней в корпусе и в крышке;
• износ ведущей или ведомой шестерней;
• повреждение редукционного клапана;
• деформация или повреждение пружины клапана.

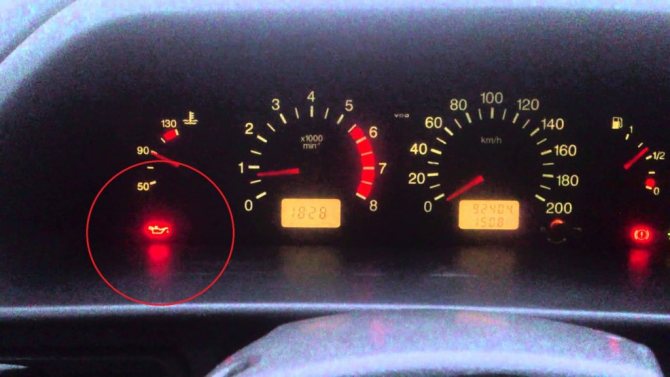

Постоянно горящая сигнальная лампа в виде масленки свидетельствует о падении давления в системе смазки до критического уровня

Признаками выхода из строя маслонасоса могут являться:

• горящая на приборной панели сигнальная лампа критического давления масла;
• перегрев двигателя;
• высокочастотный стук (цокот) в месте расположения насоса.

Конструкцией двигателя ВАЗ 2110–12 не предусмотрена установка датчика давления масла. Как и большинство современных автомобилей, представители десятого семейства оборудованы лишь датчиком аварийного (критически низкого) давления. При падении давления в системе на щитке приборов загорается сигнальная лампа в виде маслёнки красного цвета. Однако эта лампа может загораться и при других неисправностях (выход из строя датчика, обрыв его электрической цепи, утечка масла и т. п.).

Перегрев двигателя также нельзя отнести только к симптомам неисправности масляного насоса. Обычно он возникает из-за проблем в системе охлаждения.

Что касается стука, исходящего со стороны масляного насоса, то здесь тоже не всё однозначно. Иногда при износе шестерней или элементов корпуса устройство может издавать высокочастотный стук. Как правило, он связан с образованием люфта между шестернями и корпусом (крышкой) и наиболее чётко слышен на холостом ходу. Однако подобные звуки могут издавать и изношенные подшипники (натяжного или направляющего роликов, помпы, коленвала).

Как определить, что неисправен именно масляный насос

Процесс замены маслонасоса на ВАЗ 2110–12 довольно прост и не предполагает использования каких-либо специальных инструментов. Однако для этого необходимо купить новый насос и потратить определённое время. Поэтому перед заменой устройства следует убедиться, что неисправно именно оно. Сделать это можно по следующему алгоритму.

Замер уровня масла

Сначала нужно измерить уровень масла в двигателе и проверить его консистенцию. Делается это специальным щупом. Желательно вспомнить, когда менялись масло и фильтр. Если с момента последней замены машина прошла более 10 тыс. км, их лучше сразу заменить. Затем следует нанести каплю масла на большой палец руки и растереть его указательным. Если масло окажется слишком тёмным, жидким и быстро впитается, его нужно заменить.

Если на щупе уровень смазки ниже о, следует долить масла и запустить двигатель. Далее нужно посмотреть, не загорается ли сигнальная лампа на приборной панели. Также следует проверить, не происходит ли перегрев силового агрегата. Параллельно производится осмотр двигателя на предмет утечки масла. Если ранее со стороны насоса слышался стук, следует прислушаться, не исчез ли он после доливки масла.

Одной из причин падения давления масла в системе может быть его низкий уровень

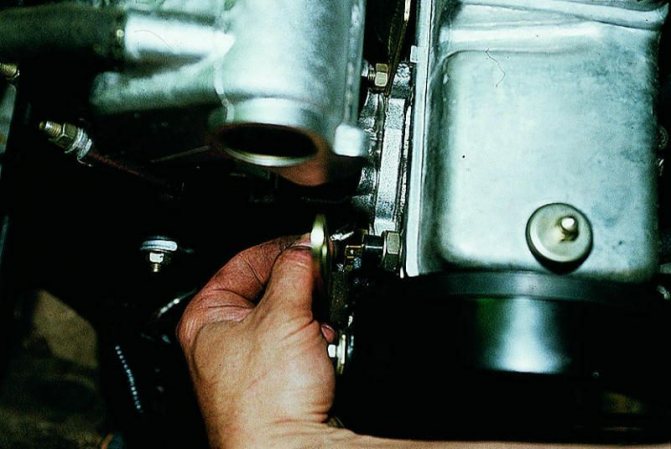

Проверка электрической цепи датчика

Если перечисленные симптомы не исчезли, следует выполнить следующие действия:

1. Заглушите двигатель и дайте ему остыть.
2. Отсоедините провод от датчика аварийного давления масла. На шестнадцатиклапанных двигателях он расположен с левой стороны на торце корпуса подшипников распредвалов, на восьмиклапанных — справа на тыльной стороне ГБЦ.
3. Включите зажигание, не запуская мотора.
4. В моторном отсеке замкните провод, идущий к датчику, на «массу» автомобиля. Если сигнальная лампа при этом погасла, с цепью датчика всё в порядке.

Для проверки цепи датчика достаточно замкнуть идущий к нему провод на «массу» при включённом зажигании

Диагностика датчика

Для диагностики датчика необходимо выкрутить его ключом на 21 и осмотреть его рабочую часть, которая заходит в ГБЦ. На ней должны оставаться следы моторного масла, свидетельствующие о нормальной циркуляции смазки в системе. Если рабочая часть сухая, масляный насос, скорее всего, неисправен.

Сам датчик обычно проверяется заменой на заведомо исправный. После этого проверяется, горит ли сигнальная лампа и как ведёт себя двигатель.

Проверка давления масла

Если после проверки и замены датчика симптомы не исчезли, необходимо измерить давление масла с помощью специального манометра. Такой манометр имеет металлический наконечник с резьбой, который вкручивается в посадочное гнездо датчика. Затем запускается и прогревается двигатель. Если манометр показывает на холостых оборотах давление больше 0,6 бар (60 кПа), маслонасос исправен. Если же давление ниже, насос следует заменить.

Давление масла на холостых оборотах должно быть не менее 0,6 бар (60 кПа)

Проверка масляного насоса на стенде

В условиях автосервиса масляный насос проверяется на специальном стенде. Это предполагает:

• определение производительности насоса;
• измерение давления масла на выходе насоса;
• измерение давления, при котором открывается редукционный клапан.

При этом применяется специальное масло, температура которого должна составлять ровно 200С. Производительность насоса ВАЗ 2110–12 при частоте вращения коленвала 6000 об/мин должна быть не менее 35 л/мин, а редукционный клапан должен открываться при увеличении давления внутри насоса до 0,55–0,75 МПа.

КАК СНЯТЬ И РАЗОБРАТЬ МАСЛЯНЫЙ НАСОС ВАЗ 2110,2111,2112

Демонтаж

В зависимости от ситуации, масляный насос можно полностью заменить, либо выполнить ремонтные работы — поменять шестерни, вернуть работоспособность редукционному клапану насоса.

Но давайте обо всем говорить по порядку. Работа начинается в любом случае с демонтажа масляной помпы:

• Прежде чем снимать поддон для получения доступа к насосу, вам обязательно предстоит слить масло.
• Для этого разогрейте мотор до рабочей температуры, откройте сливное отверстие и дожидайтесь, пока вся жидкость вытечет.
• Слив можно выполнить и на холодную, только из-за большой вязкости масло может течь очень долго и большая его часть все равно останется внутри картера.
• Слив масло, демонтируйте с защиты картера три крепежных болта ключом на 8 миллиметров. Защита перекрывает доступ к маховику около картера.
• Снимите защиту с маховика, а затем демонтируйте болты с картера. Все, теперь картер можно снимать.
• Перед вам находится коленвал и маслосборник, где располагается искомый насос.
• Открутив три крепежных болта, вы тем самым сможете демонтировать заборник от помпы.
• Переходим в подкапотное пространство. Подняв капот, снимите пластиковый кожух. Это защита, которая закрывает приводной ремень ГРМ.
• Далее нужно снять переднее правое колесо, чтобы демонтировать шайбу фиксации шкива, а потом снять сам шкив.
• Снимите ремень ГРМ и открутите шесть крепежных болтов, которые удерживают масляный насос. Тут вам потребуется ключ на 8 миллиметров.
• Снимайте с коленчатого вала масляную помпу.

Разборка

Если вы не хотите или не можете пока приобрести новый насос, можно попробовать отремонтировать. Быть может, проблема заключается в неработающем клапане или изношенных шестернях.

• Снимите прокладку с насоса;
• Открутите болт, удерживающий датчик положения коленвала;
• Открутив шесть крепежных болтов, вы сможете снять с насоса крышку;
• Используя пару отверток, поднимите корпус таким образом, чтобы штифты на нем свободно выходили из своих отверстий;
• Снимите корпус, разъедините его с крышкой;
• Теперь нужно извлечь из крышки две шестерни. Первой достается ведущая, а потом вынимается ведомая шестеренка;
• Следующий на очереди редукционный клапан. Нужно открутить пробку, под которой располагается уплотнительное кольцо;
• Проверьте состояние этого уплотнителя. Если кольцо имеет следы повреждения, слишком выжато, обязательно поменяйте на новое;
• Извлеките пружину клапана;
• Теперь вы можете вынуть сам клапан. Для этого аккуратно постучите корпусом по подставке из чистого дерева;
• Клапан может застрять. Не переживайте. Возьмите любой тонкий острый предмет, подденьте и извлеките элемент. Лучше не использовать металлические предметы, дабы не повредить поверхность;
• Проверьте текущее состояние крышки, выполненной из алюминия. Если есть глубокие царапины, следы износа, замените ее;
• Если на корпусе насоса есть следы износа, даже не пытайтесь ничего ремонтировать. Единственным верным решением будет его полная замена;
• Нужно также убедиться, что шестерни и диаметр их гнезд соответствует нормам;
• Максимальный диаметр гнезда ведомой шестеренки составляет 75,1 миллиметр. Если он больше, корпус идет под замену;
• Замерьте ширину корпуса посередине. Если показатель составляет менее 3,4 мм, он износился, нуждается в замене;
• Что касается толщины шестеренок, то по требованиям толщина ведущей составляет минимум 7,42 мм, а ведомой — 7,35 мм. При отклонениях от нормы шестерни меняют.

Сборка и установка

Если вам удалось отремонтировать масляный насос, то остается его собрать и установить на место агрегат. Если вы решили полностью заменить устройство, первую часть дальнейшей инструкции пропускайте.

• Установите ведомую шестеренку на корпус фасками на зубьях.
• Также фасками на зубьях возвращается на место новая ведущая шестерня насоса.
• Обязательно не забудьте смазать маслом шестеренки, чтобы они надежнее и дольше работали.
• Верните на место крышку насоса, закрутите обратно все крепежи.
• Смажьте новый или отремонтированный старый редукционный клапан, прежде чем его устанавливать на положенное место.
• Клапан укладывается в свое гнездо. Убедитесь, что установка осуществляется дном вниз.
• Теперь черед за пружинкой и пробкой, которая заворачивается с уплотнительным кольцом. Опять же, и эти элементы предварительно смазываются моторным маслом.
• Используя трубку маслоприемника, масло заливается обратно в агрегат.
• Завершив сборку, проверните шестеренки насоса на несколько полных оборотов. Так вы обеспечите эффективную смазку всех поверхностей внутри помпы.

замена маслонасоса Ваз2108#установка ремня ГРМ#,тонкости в работе

Агрегат собран, можно возвращать его на место. Для этого:

• Верните на место ремень ГРМ, натянув его на ролики. Не забудьте выставить согласно меткам;
• Верните пластиковую защиту ремня на свое законное место, установите колесо;
• Теперь нужно залезть под автомобиль, чтобы установить на насос маслозаборник;
• Обязательно обработайте картер составами, удалив весь жир. Обработайте герметиком;
• На картер советуем поставить новую прокладку, после чего наносится еще слой герметика;
• Блок обезжиривается, картер возвращается на законное место;
• Чтобы проще было крепить его, заверните в разных точках несколько болтов, после чего вверните все остальные;
• На маховик устанавливается защита, возвращается на свои места защита картера;
• Залейте обратно масло в систему, запустите двигатель, дайте масло распределиться по узлам.

Если провести все манипуляции правильно и предварительно определить, что вышел из строя именно насос, контрольная лампа на приборной панели погаснет.

Масляная помпа играет огромную роль в функционировании смазочной системы двигателя, потому при первых же признаках его поломки немедленно отправляйтесь в гараж, либо доверяйте замену специалистам проверенных станций технического обслуживания.

Не нашли интересующую Вас информацию? на нашем форуме.

Рекомендуем прочитать:

Реле поворотов на ваз 2107 схема

ВАЗ 2114 признаки неисправности внутреннего шруса, способы диагностика

Ваз 2107 с двигателем от приоры

Как снять редуктор на ваз 2107

Как почистить сапун на ваз 2106

Не работает спидометр на ваз 21099 инжектор

Лада калина, какой бензин заливать в автомобиль, 92 или 95

Похожие статьи

Какое масло заливать в двигатель ВАЗ 2115

Выбираем масло для ВАЗ 2110

Таблица цветов ВАЗ, коды, наименования, описание

Коды ошибок ВАЗ — таблица со списком всех ошибок

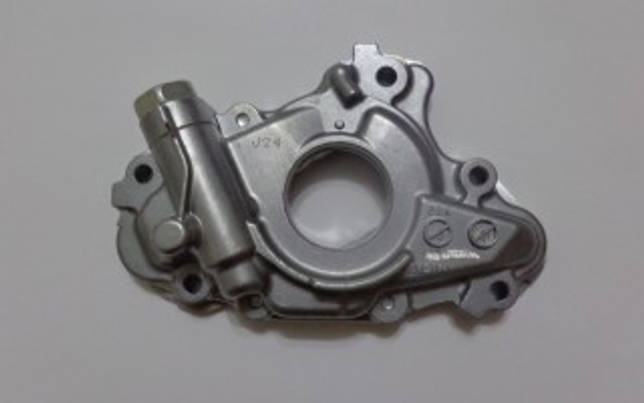

Замена масляного насоса на ваз 2110, где расположен, снятие и установка, ремонт Ссылка на основную публикацию

Масляный насос ваз 2112 16 клапанов

Сообщение Григорьич » 29 май 2012, 13:41

radiont625 , На некоторых СТО есть специальный разводной ключ .

Для разводки клиентов!

В масляном насосе ничего не регулируется.

Мы никогда не получим то.чего мы хотим,пока не будем благодарны за то.что имеем!

Осим хаим!

Сообщение MaximV » 29 май 2012, 13:57

Сообщение Григорьич » 29 май 2012, 14:13

Мы никогда не получим то.чего мы хотим,пока не будем благодарны за то.что имеем!

Осим хаим!

Сообщение radiont625 » 29 май 2012, 14:15

а можно редукционным клапаном отрегулировать его?

Добавлено спустя 4 минуты 7 секунд:

дело в том что маслонасос стоит новый,так же поменял маслоприёмник,датчик исправен не могу понять в чём причина.на холодную не горит как нагреется начинает моргать,масло посредине метки

Сообщение Григорьич » 29 май 2012, 14:29

Мы никогда не получим то.чего мы хотим,пока не будем благодарны за то.что имеем!

Осим хаим!

Сообщение radiont625 » 29 май 2012, 14:41

Сообщение Григорьич » 29 май 2012, 14:53

Их так-то много,начиная с общего износа двигателя. Н:о в твоём случае наиболее вероятно:масло пониженной вязкости(заменил наверняка при смене насоса),или подсос воздуха в стыке маслоприемника и насоса(порвал при установке кольцо,неправильно оно встало,либо поставил старое).

Существует два метода замены масла

Замена масла в ВАЗ 2112 с промывкой двигателя

После того, как сольется старое масло в двигатель заливается промывочное и на холостом ходу работает автомобиль около 10 минут, после сливается промывочное масло и заливается новое уже моторное масло (недостаток заключается в том, что остатки промывочного мала остаются и в итоге они на работе двигателя могут отрицательно сказаться). Так как потом остатки промывочного масла смешаются с рабочим маслом, а свойства и задачи у данных масел разные, что соответственно повлияет не в лучшую сторону на эксплуатационных характеристиках.

Замена масла в ВАЗ 2112 без промывки двигателя

После того, как сольете старое масло сразу же заливается моторное новое масло (недостатком является то, что остатки отработавшего моторного масла с наличием продуктов горения смешаются с новым моторным маслом тем самым сократиться рабочий ресурс масла).

А зачем вообще нужно масло?

Я часто слышу — что масло это кровь двигателя. Не совсем это так конечно, сравнение очень грубое, но все же без масла мотор функционировать не будет (либо будет, но очень не долгое время).

Современные моторные масла, смазывают и защищают все трущиеся части, а это – поршни (с их кольцами), валы, вкладыши и прочее. Скажем так – хорошее масло продлевает ресурс двигателя на многие тысячи километров.

НО масло должно ходить по системе, как собственно и кровь по сосудам человека, если масло просто налито в поддоне и не идет к трущимся частям – ОНО БЕСПОЛЕЗНО!

Зачем нужен масляный насос?

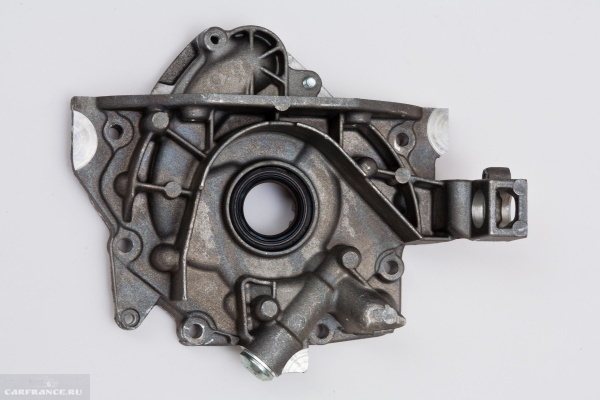

Внешний вид насоса
Масляный насос в двигателе предназначен для нагнетания давления в масляной системе, для необходимого смазывающего эффекта всех трущихся деталей ДВС. При недостаточном давлении в системе смазывающий эффект будет малоэффективен, что в свою очередь приведет к непригодности к работе двигателя. В данном случае на панели приборов должна загореться контрольная лампа низкого давления масла. Поэтому не стоит затягивать с ремонтом масляного насоса.

У вас остается два варианта. Поставить машину на станцию технического обслуживания и потерять много времени и денег, либо поменять масляный насос самостоятельно.

Диагностика насоса

Снятый для диагностики масляный насос. Симптомы — течь масла.

Для начала нужно убедиться в исправности самого датчика давления масла — проверить сухой или масляный сам датчик.

Во-вторых, нужно проверить правильно ли подается питание на него или где-то перебит провод. И только после этих процедур, если лампочка не тухнет, вам придется менять масляный насос.

Почему он может сломаться раньше срока?

Течь масла с масляного насоса чревата дорогим ремонтом двигателя

К замене масляного насоса может привести так же и не качественное масло, которое приведет к быстрому засорению сетки маслоприемника и в последующем нехватке масляного давления в системе. Не редко масляный насос мокреет и из под него течет масло. В этих случаях можно обойтись заменой прокладкой и чисткой сетки маслоприемника.

Когда проводится замена масла

Этот вопрос довольно важен и эту работу следует выполнять по некоторым правилам. Не стоит делать замену просто через каждый определенный промежуток времени. Это делать просто надо вовремя:

• Замена масла для ВАЗ 2112 рекомендуется проводить после пробега около 8000 или 10000 км. Но это опять, же зависит от эксплуатационных условий (долгая работа на холостых оборотах – зимние периоды) рекомендуется замена масло ВАЗ 2112 при меньшем пробеге. Темный цвет масла, как правило, будет сигнализировать о необходимости этой процедуры, это указывает на то, что в масле присутствуют продукты горения, и соответственно отрицательно будет сказываться на эксплуатационных качествах масла (вымывание продуктов горения и механического износа, отвод и передача тепла, смазка).
• Замена масло на ВАЗ 2112 необходимо осуществлять после поездки, пока не остыл двигатель. Если двигатель остывший, то необходимо запустить его и прогреть до рабочей температуры. Необходимо это сделать для того, чтобы понизить вязкость масла, чтобы максимально полностью слить его из картера.

Внимание: При и замене необходимо применять масло той же марки заливать масло, что было до этого в двигателе. В случае если вы надумали поменять его на другое, то потребуется подобрать масло, которое допустимо для этого двигателя. Так как в определенных случаях при смешивании масел различных производителей и наименований возможно вспенивание его и соответственно теряются основные эксплуатационные качества (отвод тепла продуктов износа и тепла, смазка). Если же все-таки решили заменить марку масла, то следует промыть смазочную систему двигателя маслом для промывки или тем маслом, которая будет применяться.

• Если вы делаете замену жидкости, тогда как сольете старое масло, необходимо до нижней отметки уровня масла залить новое. Запустить двигатель и дать ему поработать на холостом ходу минут десять. Слейте масло и лишь после этого поменяйте масляный фильтр. Теперь смело можете заливать новое масло до необходимого уровня. В случае если минимальный уровень будет на щупе, то это грозит недостаточным давлением и смазкой, а также возможен перегрев. Если же наоборот, максимальный уровень, то это может обернуться выдавливанием сальников и возникновение через них течи.

У нас на сайте вы можете найти множество подробных фото, а также замена масла ВАЗ 2112 видео, в которых вы можете подробно рассмотреть процессы. Ниже представлена подробная инструкция, как своими руками заменить масло в ВАЗ 2112.

Основные причины выхода из строя масляного насоса

Регламентированный производителем ресурс масляного насоса ВАЗ 2110–12 составляет 150–200 тыс. км пробега. Это, однако, не означает, что насос не прослужит дольше или не выйдет из строя гораздо раньше. Основными причинами, по которым он может перестать нормально функционировать, являются:

• израсходованный ресурс;
• несвоевременная замена масляного фильтра, вследствие чего в систему попадают частицы металла (продукты трения), действующие на детали насоса как абразив, и засоряется фильтрующая сетка маслоприемника;
• использование масла, характеристики которого не отвечают требованиям автопроизводителя.

Как проверить давление

В том случае, если после диагностики и замены датчика не пропали симптомы, можно произвести замер давления при помощи специального манометра. У этого прибора наконечник выполнен из металла и имеет резьбу. Его необходимо вкрутить вместо датчика в гнездо.

Затем мне нужно запустить и прогреть двигатель. В том случае, если на манометре стрелка показывает давление свыше 60 кПа, можно говорить об исправности масляного насоса. В том же случае, если давление ниже этого значения, насос необходима замена масляного насоса ВАЗ-2110 или его ремонт.

Масляный фильтр

Фильтр полнопоточный, неразборный, навертывается на штуцер блока цилиндров и соединяется каналами с масляным насосом и главной масляной магистралью. Для снятия фильтра используется приспособление А.60312. При установке фильтр рекомендуется завертывать вручную без приспособления. В стальном корпусе фильтра установлен фильтрующий элемент из специального картона. Фильтр имеет противодренажный и перепускной клапаны. Противодренажный клапан не позволяет стекать маслу из системы при остановке двигателя, перепускной — перепускает масло при засорении фильтрующего элемента из насоса в главную масляную магистраль.

Снимаем

• Для начала необходимо отсоединить минусовой провод от аккумулятора.
• Сливаем с двигателя масло
• Достаем приводной ремень распределительного вала

Внимание. После того как снимите ремень привода ГРМ коленчатый вал или распределительный крутить не стоит, иначе погнут клапана поршни, в этом случае вы добавите себе работы по ремонту да стоимость возрастет во много.

• Вытаскиваем шкив зубчатый коленчатого вала, потом его шпонку, при помощи двух плоских отверток.
• Затем снимаем масляный картер.
• Откручиваем крепление маслозаборника.
• При помощи головки на 10 с трещоткой и удлинителем, откручиваем шесть болтов, крепящих к блоку цилиндров масляный насос.
• С двигателя снимаем агрегат.

Примечание. Между блоком цилиндров и масляным насосом располагается уплотнительная прокладка.

• Обязательно бензином промываем масляный новый насос, чтобы удалить смазку для консервации.
• Заполняем перед установкой маслом, чтобы при запуске не вращался он на сухую.
• Также важно ведущую шестерню провернуть для того чтобы поставить насос на коленчатый вал: чтобы с выборкой на коленвалу совпадали выступы на шестеренке.
• Кромку сальника смазываем маслом, прежде чем назад ставить насос.
• Аккуратно на шейку вала заправляйте рабочую кромку сальника при помощи деревянной палочки.
• Будьте осторожны и внимательны при затяжке болтов, чтобы резьбу не сорвать.
• Действуя в обратном порядке, установите остальные детали.

Как видно и вышесказанного, это не такая и сложная работа. Главное у ней подойти правильно и творчески. Ведь правильная смазка, это основа долговечности использования автомобиля.

Сборка

Совет: Когда насос снят, рекомендуем заменить на нем передний сальник коленвала, находящийся в крышке Собираем насос в последовательности обратной разборке. Ведомая шестерня внутри насоса располагается так, чтобы ее сторона с фасками и меткой была приложена к корпусу. То же с ведущей шестерней. Вот и все. Сборка насоса завершена, остается установить его на место, как гласит наша инструкция. Кроме инструкции рекомендуем посмотреть видео по этому вопросу. Если у вас на панели приборов загорелся красный индикатор, сигнализирующий о недостатке масляного давления в системе, то не спешите бежать в магазин и покупать новый масляный насос. На видео рассмотрены самые основные причины, почему в двигателе ВАЗ может пропасть давление масла:

Также ознакомьтесь

• Замена жидкости ГУР ВАЗ 2115 без обращения в СТО
• Инструкция по замене салонного фильтра ВАЗ 2110 своими руками
• Кислородный датчик. Проверка лямбда зонда ВАЗ

1. Открыть капот, снять пластиковую защиту от ремня ГРМ.
2. Снять правое колесо, шайбу крепления шкива, демонтировать шкив.
3. Скинуть ремень ГРМ, открутить болты, которые крепят масляный насос (в количестве 6-ти штук) с помощью ключа на «8», снять насос с коленвала.

На этом снятие масляного насоса ВАЗ 2110 можно считать законченными. Теперь стоит заменить насос и выполнить сборку в обратном порядке.

ПОДРОБНОСТИ: Накладка на панель приборов ВАЗ 2110

de63554s-480

Какое значение должно быть?

Для начала стоит отметить, что давление измеряется в барах (БАР), ведь мы измеряем жидкость. Точных значений вам вряд ли кто сейчас назовет, ведь строения двигателей отличаются, однако есть определенный нормальный интервал.

НА холостых оборотах – это 2 БАР (или 0,2 Мпа), для большинства машин

При 4000 – 5000 оборотах – это 4,5 – 6,5 БАР (0,45 – 0,65 Мпа), также для большинства марок

Если взять наши ВАЗ 2112 16 клапанный вариант, то здесь давление на холостых немного выше, около 1,5 – 2,5 БАР. А вот на 4000 – 5000 оборотов 0,4 – 0,6 БАР.

Собственно на этом заканчиваю, думаю информация была полезна, читайте наш АВТОБЛОГ.

(4 голосов, средний: 2,75 из 5)

Похожие новости

Зачем закрывают радиатор зимой. Скажем картонкой, нужные знания

Пробег 100000-150000км. Много это или мало, что нужно менять? Ра.

Цикл ОТТО. АТКИНСОНА. МИЛЛЕРА. Что это, какие есть различия в ра.

Добавить комментарий Отменить ответ

Комментарии

Доброго всем дня, решил я написать свой отзыв о Toyota Avensis 2010 года. Просто хочу…

ТОП статей за месяц

У меня есть много различных статей и видео по различным коробкам передач, например вот здесь…

У меня на сайте уже есть статья про выбор карт памяти (можете посмотреть здесь), очень…

В статье – можно ли открывать окна при работающем кондиционере (почитать можно здесь), мне задали…

Назначение

Назначение масляного насоса обеспечивать циркуляцию масла через все узлы двигателя для их равномерного смазывания и увеличения их срока службы. Он приводится в движение от ДВС (двигателя внутреннего сгорания) и подразделяется конструктивно на два разных вида, по принципу стыковки с коленвалом. В нашем случае он стыкуется напрямую с коленвалом, то есть вращается вместе с ним. Такая схема работы агрегата у переднеприводных автомобилей ВАЗ. У автомобилей с полным приводом, а так же на классике устанавливается система посложнее. Там привод содержит дополнительные звенья: промежуточный вал, цепь ГРМ (газораспределительного механизма), и зубчатые шестерни, через которые передается крутящий момент от коленвала к этому устройству.

Распространенные неисправности

• Наиболее часто насос ВАЗ 2112 и других моделей ВАЗ, имеющих передний привод, дает течь через сальник, который приходится при этом менять.
• Маслоприемник тоже выходит из строя нередко, особенно если вы используете некачественное масло, либо пропустили своевременную его замену, либо масло не соответствует техническим условиям (слишком густое).
• Слишком жидкое просто не будет прокачиваться и сразу загорится датчик давления.
• При этом засоряется сетка маслоприемника, затрудняется циркуляция масла через двигатель, вызывает масляное голодание, в итоге значительно сокращается срок службы двигателя.
• Сюда включаем неисправность редукционного (перепускного) клапана: либо он завис в открытом положении, и тогда давление масла падает. Либо он не перепускает, и тогда масло выдавит через сальник

Какое масло заливать и с какой периодичностью

Заводом производителем рекомендуется производить замену масла в двигателе после 10 тысяч километров пробега, однако период этот по возможности рекомендуется сократить, и с заменой масла заодно менять и масляный фильтр. Покупать масло стоит только широко известных фирм и, выбирая его, опасаться подделок. Идеальный вариант, лить масло, рекомендуемое производителем и не вестись на дешевизну, дороговизну (дорогое не значит качественное).

Рекомендации по выбору запчастей

• Маслонасос, обычно, не доставляет владельцам автомобилей много хлопот, так как имеет срок службы минимум 120 тысяч километров пробега. Однако от поломок никто не застрахован
• Если вдруг все же необходима замена масляного насоса на ваз 2112, запчасти лучшебрать оригинальные и не экономить
• Среди известных поставщиков деталей для автомобилей марки ВАЗ официальным является Тольяттинский завод автомобильных агрегатов (ТЗА — сокращенно).
• В том числе он производит и масляные насосы для ВАЗ 2112
• Это один из четырех разновидностей таких агрегатов в линейке ВАЗ, который идет на все переднеприводныеинжекторные машины

Полезный совет: Во избежание серьезных последствий для автомобиля и капитального ремонта двигателя, важно следить за индикаторами на приборной панели. Если мигает лампа давления масла при холостых оборотах, и его замена не решила проблему, лампа загорелась вновь – это означает наличие поломки. Когда вдруг загорелась контрольная лампа, и работа двигателя вашего автомобиля внушает опасения, рекомендуется выключить зажигание, и вызвать эвакуатор до станции ремонта. Это сэкономит средства на последующий ремонт двигателя (продолжая движение автомобиля своим ходом в такой ситуации, вы рискуете получить серьезные повреждения двигателя).

• Обычно, снятие масляного насоса на любом автомобиле происходит при разборке двигателя.
• Только в случае необходимости, эту работу осуществляют на автомобиле, не снимая двигательс него.
• Прежде чем приступать к этой процедуре, загоните сначала автомобиль на смотровую яму.
• И приобретите сразу все, что необходимо для проведения полноценной замены, как показано на Фото № 2.

Фото № 2, все, что необходимо для замены насоса

Обозначения на фото:

• 1 -масляный насос
• 2 –прокладка поддона
• 3 -прокладка насоса
• 4 -уплотнительное колечко
• 5 -кронштейн крепления датчика

Внимание: Насосы двигателей ваз 2108-1011010 и 2111, 2112-1011010 почти одинаковые, исключение составляет пункт № 5 – кронштейн крепления датчика отличается, не промахнитесь в этом моменте!

Совет: Рекомендуется устанавливать под насос только фирменную прокладку, произведенную на заводе, так как нестандартная прокладка может иметь не соответствующую техническим условиям толщину и вызвать нарушения в работе насоса.

Необходимый инструмент

• Набор ключей (рожково — накидных желательно)
• Набор головок и трещотка
• Две прочных плоских отвертки
• Набор шестигранников

Почему многие при замене масляного насоса на LADA (ВАЗ) 2112 обращаются в «Автосервис близко»?

Услуги по замене масляного насоса в Москве наши автосервисы предоставляют много лет и уже давно успели доказать стабильно высокое качество обслуживания. Замену масляного насоса многие автомобилисты доверяют именно нашим специалиста вследствие следующих особенностей наших станций технического обслуживания: Поделиться: Нет комментариев

Масляный насос двигателя, устройство необходимое для впрыска масла работающего двигателя, который находится под давлением к движущимся поверхностям механизмов двигателя. Он рассчитан для повышения давления во внутренней системе двигателя, и таким образом используется для обеспечения смазки всех работающих деталей двигателя внутреннего сгорания.

ОглавлениеЦенаНеисправностиЗамена

Давление масла в системе

Крышку маслянного насоса

Стабильное давление и температура масла — главные факторы оптимальной работы двигателя

Обязательным условием нормальной работы мотора есть постоянное поддерживание стабильного давления и температуры масла. При перегреве смазка может потерять вязкость и утратить основные физические характеристики, нужные для образования масляной пленки, поэтому во многих двигателях применяется система охлаждения смазки с масляным радиатором и датчиком температуры. Масляный радиатор может быть как жидкостного охлаждения, так и воздушного.

Поддержание минимального давления в системе важно для полноценного обеспечения маслом всей магистрали, независимо от степени удаленности от масляного насоса. Также для подачи смазки по узким и длинным каналам блока цилиндров, ГБЦ, коленчатого и распределительного валов и шатунов

Контролируется давление датчиком, который установлен в системе смазки и транслирует уровень давления на приборную панель, а также передает данные о давлении в блок управления двигателем. При недостаточном критическом давлении во избежание масляного голодания блок управления глушит двигатель.
