- После выбора комплектующих, схема подключения ГБО 2 поколения на инжектор и карбюратор будет состоять из нескольких этапов:Подготовка места крепления баллона. Здесь нужно предусмотреть вентиляционные отверстия, придётся просверлить днище под трубки, а также надёжное крепление баллона. В таком случае следует запастись дрелью и сверлом нужного размера. Далее идёт установка баллона, затем мультиклапана.
- К редуктору подводится расходная магистраль. Если на редукторе отсутствует электромагнитный клапан, между баллоном и испарителем ставится выносной газовый клапан с фильтром грубой очистки, который крепится в моторном отсеке. Для удобства замены фильтра, его ставят в доступном месте, ближе к редуктору.
Основные сведения о газобаллонном оборудовании автомобиля
Как известно, установка газобаллонного оборудования происходит на автомобиль, в котором основная система питания — бензиновая или дизельная. Другими словами, вы после монтажа получаете двухтопливный двигатель. Для инжекторных моторов актуально использование систем четвертого и третьего поколения. Также подойдет идеально пятое поколение, но оно очень дорогое. Его стоимость — около двух тысяч долларов.
А цена газового насоса, который является основным элементом системы, равна примерно половине от стоимости всего комплекта ГБО. Самым дешевым оказывается ГБО второго поколения, его можно при желании адаптировать к эксплуатации на инжекторном двигателе. Правда, потребуется устанавливать дополнительный блок управления, производить его адаптацию к стандартному ЭБУ.
Основные компоненты газобаллонного оборудования
А теперь рассмотрим то, из чего состоит стандартный набор, который устанавливается на автомобили. Газобаллонное оборудование не может работать без специального штуцера, с помощью которого производится заправка топливом. Как правило, устанавливается он в задней части автомобиля либо рядом с заправочной горловиной бензинового бака. В багажном отсеке производится монтаж специального баллона, который имеет цилиндрическую или тороидальную форму, зависит от того, какой комплект ГБО 2 поколения вы приобретаете.
Последняя прекрасно помещаются в отсек для запасного колеса. Также для нормального функционирования системы газобаллонного оборудования необходима установка клавиши, в которую вмонтирован указатель остатка в баллоне газа. На нем имеется также встроенный переключатель топлива (газ-бензин). Для впрыска газа во впускной коллектор нужны специальные электромагнитные форсунки. В них подается под определенным давлением газовоздушная смесь. Через специальные шланги она поступает во впускной коллектор. Но перед этим необходимо произвести очистку газовой смеси, для чего нужно использовать специальный фильтр.
Для регулировки давления газа, поступающего к форсункам, следует использовать редуктор-испаритель. Это устройство, которое позволяет снизить давление, находящееся в газовом баллоне, до значения, необходимого для работы электромагнитных форсунок.
Стандартные примеры типичных неисправностей ГБО
— Автомобиль глохнет при переходе на газ
- электронный редуктор Томасетто обладает нарушенной калибровкой (недостаточно чувствительности) или неисправен (потеряна герметичность клапанов);
- поломка электромагнитного узла (пробой витков, якорь заело);
- электронный блок не пускает газ или дает его слишком мало;
- нарушение в работе стартера — запуская, не включает электроклапаны из-за полного падения напряжения;
- возможно, поршни и пальцы двигателя слишком износились.
Вакуумный редуктор помимо перечисленного может иметь недостаточное разрежение на впуске коллектора из-за присутствия подсоса, износа мотора и поршней, неисправности стартера. Для осуществления плавного и удобного пуска без рывков наилучшим решением станет установка специального электромагнита, который подает газ в зажигание в обязательном порядке.
— Слабый разгон, характерны провалы при наборе скорости или движении под горку.
Прежде всего — нарушение в калибровке редуктора и комплектующих, поломанная система распределения давления. Распространена закупорка фильтра мусором (в отдельных модификациях устройства есть еще один входной фильтр — часто при замене своими руками о нем не вспоминают). Слишком повышена чувствительность в работе скоростного клапана расходной магистрали в мультиклапане (проскакивает при переборе в расходе — известная и распространённая проблема ряда моделей Томасетто). Очень холодной зимой недостаточно температуры для функционирования газовой смеси (это характерно при жесткой эксплуатации, когда подходящий редуктор 1 или 2 поколения Томасетто установлен, а заправлен неподходящим составом). Когда редукторы переохлаждены (нет стабильного течения жидкости для охлаждения, и она смерзается, или малое нахождение в трубках циркуляции. Неизбежные последствия — обогащение смеси выше нормы).
— Неоправданно велико потребление газа
И это тоже происходит из-за неправильной настройки составляющих редуктора или их поломок. Сбой зажигания, особенно уязвимы свечи. Декомпрессия мотора.
— Хлопки во впускном коллекторе часто происходят с впрысковыми движками
Обедненная смесь детонирует (результат небрежной возни своими руками с калиброванием редуктора или подсасывание даже небольшого количества воздуха). Прорехи в свечах, поломан либо обгорел наконечник свечи, замыкание провода высокого напряжения. Слишком позднее зажигание. Клапан «зажевало», нарушилась герметичность, или все прогорело. Перечень возможных проблем свидетельствует о том что при работе с ГБО чрезвычайно важна тщательная настройка всех систем, и неправильное калибрование редуктора, настройка блока Тамона и подобные вмешательства становятся причиной большинства неисправностей. Прежде всего, излишняя уверенность в своих силах вызывает иногда фатальные для машины и потенциально опасные поломки. Так что неспециалисту стоит обратиться в специальный сервисный центр к экспертам или помнить, что инструкция пишется не для развлечения, и только строгое соблюдение ее позволит добиться результата.
Источник
Принцип работы газобаллонного оборудования
Чтобы производить управление двигателем, который работает на газовой смеси, нужно использовать специальные устройство. В его основе лежит микроконтроллер, на который подаются сигналы от всех датчиков, используемых в двигателе внутреннего сгорания. Также можно использовать (в случае с модернизацией ЭБУ второго поколения) электронные системы управления двигателем, которые могут работать с двумя прошивками. Если у вас на автомобиле установлен микроконтроллер семейства «Январь» 5.1, можно без проблем установить комплект ГБО 2 поколения на инжекторный мотор.
Все необходимые датчики уже имеются на двигателе, потребуется только изменить прошивку электронной системы управления. Чтобы улучшить экономичность всей вашей системы, а также выдержать экологические нормы, необходимо адаптировать блок управления к лямбда-зонду. Газ, когда проходит по топливной магистрали, очищается фильтрующим элементом, затем поступает в редуктор. Он соединяется с системой охлаждения двигателя внутреннего сгорания и выполняет функции испарителя газового топлива.
Кроме того, с его помощью происходит регулировка давления топлива. После того как газ снизит свое давление, он поступает на форсунки. Стоит отметить, что ГБО 2 поколения на карбюратор имеет практически идентичные элементы с теми, которые ставятся на инжектор. Правда, имеется одно отличие. Газобаллонные системы второго поколения не имеют такой совершенной электронной начинки.

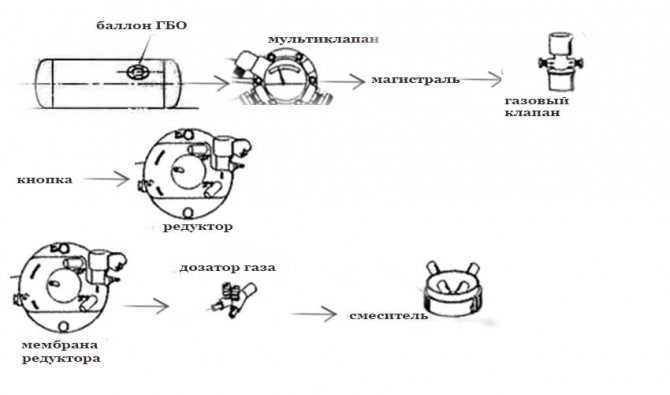

Принцип работы
Принцип работы ГБО 2 поколения от принципа работы ГБО 1 кардинально не отличается.
- Сжиженная пропан-бутановая смесь, находящаяся в баллоне под давлением, через мультиклапан и расходную магистраль, подается к газовому электроклапану.
- Далее при переключении кнопки выбора топлива в положение газ, газовый электроклапан открывает подачу сжиженной газовой смеси в редуктор-испаритель, и далее, через дозатор и смеситель, в двигатель.
Отличие от ГБО 1 проявляется лишь в том, что использование кнопки выбора вида топлива, оснащенной электроникой, позволяет производить запуск автомобиля на газовом топливе без дополнительных манипуляций. Если двигатель не заведется в течение определенного периода времени, электроника кнопки автоматом перекроет подачу газа к редуктору испарителю сигнализируя об этом светодиодами-индикаторами. На физическом уровне это означает обесточивание электро клапана газа.
Для последующего запуска нужно будет либо переключить вид топлива кнопкой на бензин, либо выключить и включить зажигание.
Так же кнопка переключатель вида топлива ГБО 2 поколения позволяет переходить на газовое топливо с бензина автоматом при достижении определенных оборотов (справедливо только для инжектора).
Поэтому в ГБО 2 кнопки переключатели выбора вида топлива для карбюраторных двигателей и инжекторных отличаются. (Например кнопка ГБО 2 фирмы Stag для карбюратора будет Stag2-G, а для инжектора Stag2-W).
Схема работы ГБО 2 поколения
В дальнейшем, при работе автомобиля на газу, кнопкой-переключателем вида топлива контролируются работа двигателя. Работа на газу основывается на импульсах, созданных системой зажигания, и при их отсутствии (отсутствие импульсов – означает отсутствие искры, двигатель не работает) снимается напряжение с электро клапана газа. После снятия напряжения, запорным элементом перекрывается подача пропан-бутановой смеси. А индикаторы, на корпусе кнопке-переключателе вида топлива, сигнализируют свечением светодиодов-индикаторов о прекращении работы.
Время, на которое будет открыт газовый клапан при запуске автомобиля, и/или частота оборотов, при которой двигатель автоматом перейдет на работу на газовом топливе, выставляется на кнопке переключения вида топлива переменным резистором.
В холодную пору года, перед переходом на работу двигателя на газовом топливе(при температуре окружающей среды ниже +10°С), двигатель предварительно заводят и прогревают на бензине в штатном режиме работы, до достижения температуры охлаждающей жидкости порядка +40°С.
Процессы, протекающие в системе
Рассмотрим далее, какие процессы происходят в системе ГБО. Антифриз, который находится в редукторе, отдает тепло. Благодаря этому происходит нагрев газа. Он начинает переходить из жидкой формы в газообразную. Обратите внимание, что в газовый баллон вы заправляете жидкое топливо, так как оно находится под огромным давлением. Между редуктором и топливной рейкой, в которой смонтированы форсунки, расположен фильтрующий элемент для тонкой очистки. А теперь немного о том, что происходит в электронной начинке.
Микроконтроллер получает всю информацию от датчиков двигателя, установленных на автомобиле. Кроме того, он анализирует информацию с датчиков непосредственно системы газобаллонного оборудования. Произведя полный анализ, он делает управление топливоподачей максимально идеальной. В электронном блоке управления находится специальная топливная карта, адаптированная под работу на газе. ГБО 2 поколения на карбюратор не имеет электронной начинки, по этой причине у него расход газа намного выше, а надежность меньше. Если добавить к системе искусственный интеллект, то она становится более эффективной.
Установка ГБО 2 своими руками
Система газобаллонного оборудования второго поколения довольно проста в монтаже, если понимать основные принципы ее работы.
Пошаговое руководство установки ГБО 2 поколения включает следующие шаги:
Установка газового баллона и мультиклапана
Этот процесс одинаков что для первого, что для четвертого поколений. Первое с чем Вам потребуется определиться, так это с тем, баллон какой формы Вам нужен, а также с местом установки. Пошаговая инструкция по установке баллона на классику, а также в багажник вместо запаски находиться тут.
Установка ВЗУ
Как и в предыдущем пункте следует определиться с местом размещения выносного заправочного устройства. Обычно его крепят под бампером автомобиля, т.к. это наименее трудозатратный вариант.
Самые первые установщики не заморачивались с размещением ВЗУ и монтировали его прямо в багажнике авто рядом с баллоном. Это еще проще. Но при таком способе монтажа для заправки баллона прийдется открывать багажник.
В более дорогих и современных авто ВЗУ можно разместить в лючке бензобака. В этом случае эстетический вид автомобиля не пострадает, но с собой нужно возить специальный переходник для пистолета. И при заправке давать его работнику АГЗС.
Прокладка газовой магистрали
Следующим этапом следует проложить газовую магистраль от баллона ГБО до моторного отсека. Прокладку осуществляют под днищем автомобиля, располагая трубопровод так, чтобы минимизировать риск его повреждения. Некоторые установщики советуют расположить газовую магистраль рядом с бензиновой. В целях безопасности мы бы советовали все же разнести эти магистрали.
Обратите внимание! Выход и вход магистрали делают несколько больше диаметра, чтобы иметь возможность вставить в них уплотнители.
О том, какие материалы используются для магистралей читайте здесь.

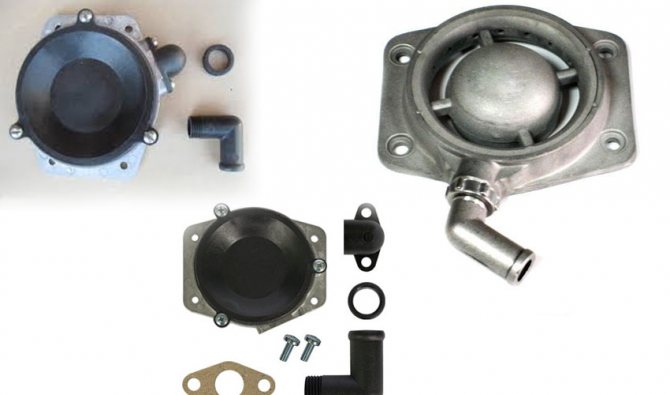

Установка смесителя
Следующим шагом необходимо выбрать смеситель, который будет установлен между впускным коллектором автомобиля и карбюратором. Следует обязательно добиться герметичности подключения и предотвратить возможный подсос воздуха в местах соединения.
Установка электромагнитных клапанов
Следующим шагом необходимо установить бензиновый и газовый электромагнитный клапан. Следует обратить внимание, на то, что электромагнитные газовые клапаны есть нескольких видов. Оптимальным вариантом будет выбор клапана с фильтром грубой очистки.
Читайте также:
Установка редуктора
Монтаж редуктора процедура не сложная, но выполнить ее нужно правильно, иначе вся система будет работать нестабильно. О том, как правильно установить редуктор на классику читайте в этой статье.
Подключение и герметизация
Далее все узлы системы соединяют и хорошо герметизируют. На данном этапе выявить утечку невозможно, т.к. в системе еще нет давления газа. После заправки же (первая заправка не должна превышать 5 литров газа), необходимо тщательно проверить все соединения с использоанием мыльной смеси. В случае обнаружения утечки место соединения следует загерметизировать. Если не разбирая это сделать не удается соединение нужно «перепаковать».
Обратите внимание! Более полное руководство по установке ГБО 2 поколения на карбюратор можно найти здесь.
Система ГБО и зажигания
Далее необходимо произвести управление моментом зажигания. Как вы знаете, у сжиженного газа очень большое октановое число, намного выше, нежели у бензина любой другой марки. Представьте только, октановое число газа находится в интервале 105-110. Допустим, имеется двигатель, который работает только лишь на марке бензина АИ-80. Если его заправить 98-м бензином, не произведя никаких корректировок угла опережения зажигания, то достаточно быстро двигатель выйдет из строя.
В первую очередь прогорают выпускные клапаны. Следовательно, в несколько раз падает мощность мотора. Можно сказать, что именно из-за этого многие и боятся использовать ГБО 2 поколения, цена которого на рынке составляет всего 7-10 тысяч рублей. А причина вот в чём. Дело в том, что 98-й бензин горит намного больше, нежели 80-й. Следовательно, он будет гореть еще некоторое время в выпускном коллекторе. Точно такая же история произойдет, если вы будете эксплуатировать автомобиль на газовом топливе, при этом не произведя корректировки угла зажигания.
Кроме того, на инжекторных двигателях это обязательно приведет к поломке каталитического нейтрализатора, так как выхлопные газы будут иметь очень высокую температуру. Из всего сказанного можно сделать вывод, что необходимо компенсировать долгое время сгорания газа путем более раннего его поджигания. Для этого необходимо увеличить угол опережения. Если все сделать так, как нужно, то газовоздушная смесь будет гореть только в цилиндре двигателя, в катализатор и выпускной коллектор уходить начнет только лишь сгоревшее топливо. Отсюда произойдет увеличение КПД мотора, уменьшение расхода газа, повышение полезной мощности.
Неисправности 2-го поколения гбо на карбюраторных моторах
| Проблема | Возможные причины | Методы поиска | Способы устранения в случае соответствия |
| ДВС не работает на газу, не заводится либо заводится плохо | Не поступает газ | Проверить выход мультиклапана гбо на подачу газа | Отремонтировать, , в случае невозможности ремонта, заменить |
| Проверить выход с газового клапана | Продуть магистраль, заменить фильтр, заменить клапан газа | ||
| Проверить выход редуктора | Произвести ремонт, в случае невозможности ремонта, заменить | ||
| При проверки подачи газа, газ должен выходить в жидкой фазе (белый густой туман)!!!!! | |||
| Неправильное кол-во газа выдаваемое в мотор | Нарушена регулировка гбо | Произвести регулировку | |
| Вышел из строя редуктор | Произвести ремонт, в случае невозможности ремонта, заменить | ||
| Нарушена герметичность впускной системы | Устранить подсос воздуха | ||
| Одновременно с газом подается бензин | Проверить бензоклапан | Отремонтировать либо заменить | |
| Обмерзает газовый редуктор | Нарушена циркуляция охлаждающей жидкости | Низкий уровень охлаждающей жидкости | Долить тосол либо антифриз до уровня |
| Забиты каналы | Прочистить каналы | ||
| Нарушена герметичность газовых клапанов | При остановленном двигателе из редуктора выходит газ | Произвести ремонт клапанов либо заменить последние | |
| Недостаточный прогрев двигателя | Прогреть двигатель до нужной температуры | ||
| Неисправна система охлаждения автомобиля | Обратится в сервис для ремонта | ||
| Неустойчивая работа двигателя на холостом | Неисправна система холостого хода на карбюраторе | Проверить работу двигателя на холостом при работе на бензине | Произвести ремонт карбюратора |
| Нарушена регулировка редуктора | Выполнить регулировку | ||
| Наполнение редуктора газовым конденсатом | Слить конденсат из редуктора | ||
| Двигатель не развивает обороты после холостого хода, провалы в работе. | Недостаточное кол-во газа. | Забиты мультиклапан, магистраль, фильтр. | Проверить и устранить затор |
| Перебои в воспламенении топлива | Неисправность в системе зажигания автомобиля | Проверить свечи зажигания, высоковольтные провода и катушку зажигания |
* если вы не нашли нужной проблемы, опишите свою проблему в комментариях
Датчик массового расхода воздуха
Начать обсуждение того, какие элементы необходимо использовать в системе ГБО 2 поколения на ВАЗ, стоит с самого дорогостоящего элемента — датчика воздуха, проходящего через фильтрующий элемент к дроссельной заслонке. Блок управления двигателем внутреннего сгорания использует показания этого датчика, чтобы управлять работой системы впрыска. Исходя из данных, полученных от ДМРВ, электронная система управления считает количество топлива, которое необходимо подать для правильного смесеобразования.
Также вычисляется наиболее оптимальный угол опережения зажигания. Монтаж датчика массового расхода воздуха производится только лишь после фильтрующего элемента. А если точнее, то он находится между фильтром и дроссельной заслонкой. Именно здесь проходит поток чистого воздуха, который расходуется двигателем. Стоит заметить, что это один из самых дорогих элементов электронной системы управления двигателем и ГБО 2 поколения, цена ДМРВ составляет порядка двух тысяч рублей.
Инструкция регулировки ГБО 2 поколения
Первым делом необходимо проверить двигатель на наличие подсоса воздуха. Для того, что бы определить есть он или нет, нужно купить баллончик жидкости для чистки карбюраторов, и побрызгать данной жидкостью на участки где возможен быть подсос. Обычно такие зоны в месте где находятся прокладки между карбюратором и коллектором, между впускным коллектором и ГБЦ, между корпусом воздушного фильтра и карбюратором а также на вакуумных соединениях. Если таким образом подсос воздуха был обнаружен, тогда ПРАВИЛЬНАЯ РЕГУЛИРОВКА 2 ПОКОЛЕНИЯ НЕВОЗМОЖНА. Сначала устраняйте проблему, и только потом можно регулировать.
Второй этап:
Проверка воздушного фильтра на забитость. Желательно перед настройкой заменить воздушный фильтр.
Третий этап:
Нужно проверить, перекрывается ли полностью бензин если перевести машину на газ. Как проверить спросите вы? Да легко, нужно перевести кнопку переключателя в 0 положения, и выработать остатки бензина из магистрали и карбюратора. После того как машина заглохла, переключаем кнопку в положение «Газ», и после запуска снимаем шланг, который стоит на выходе электромагнитного клапана перекрытия бензина.
Если бензин не течет, значит все отлично, и можем приступать к настройке.
Четвертый этап:
На рабочем автомобиле, на холостом ходу закручиваем на максимум обводной винт, который обычно имеет золотой цвет. На фото он указан как «Винт 1».
Если при его закручивании холостой ход будет пропадать, тогда добавьте холостого ходу винтом под номером 2, до тех пор пока при максимально закрученном винте 1 машины будет стабильно работать на холостом ходу.
После того как отрегулировали холостой ход, необходимо отрегулировать подачу газа на больших оборотах.
Пятый этап:
Регулировка подачи газа на больших оборотах с помощью винта жадности.
Сначала откручиваем его на 3 оборота, потом поднимаем обороты до 3000, и держим их. Закручиваем винт жадности до тех пор, пока двигатель не начнет задыхаться. Как только мотор начнет задыхаться потихоньку откручиваем винт, до тех пор, пока двигатель не начнет работать «легко», обычно это 2-3 оборота.
После данных регулировок глушим машинку и пытаемся завести автомобиль на газе, без нажатия на педаль газа. Если машинка заводится отлично, тогда вы сделали все правильно, если заводится с опозданием, пробуем по 1/4 оборота крутить винт холостого хода, на картинке выше это винт номер 2. Добиваемся максимально легкого запуска.
Если возникнуть вопросы, задавайте их на нашем форуме, или здесь в комментариях.
Источник
Устройство ДМРВ
Внутреннее устройство датчика представляет собой мелкую сеточку, в середине которой натянута платиновая нить. Последняя прогревается до температуры около 700 градусов за короткое время. Когда через нее проходит воздух, происходит незначительное охлаждение нити. По тому, на сколько градусов упала температура нити в сравнении с эталонным значением, измеряется количество воздуха, прошедшего возле неё. На выходе значение изменяется в интервале от 0 до 5 Вольт. Если нет расхода воздуха, двигатель заглушен, то на выходе ДМРВ будет напряжение ровно 1 Вольт. Если завести двигатель, через ДМРВ начнет идти воздух. Чем выше его расход, тем большее напряжение будет на выходе датчика.
Датчик давления во впускном коллекторе
Но установка ГБО 2 поколения на инжекторные моторы невозможна без подключения множества устройств контроля. Датчики давления, например, во впускном коллекторе, необходимы для правильной работы двигателя на различных оборотах. Это базовый элемент, который используется в системе управления любого двигателя, работающего на бензине. Его обязательно необходимо будет адаптировать с электронным блоком управления газового оборудования. Он позволяет рассчитать плотность воздуха, определить его расход, следовательно, происходит оптимизация процесса смесеобразования и топливоподачи двигателя. Этот датчик давления может быть прекрасной альтернативой для расходомера воздуха. Кроме того, существуют конструкции ЭБУ, в которых датчики давления используются вместе с расходомерами. Без них газобаллонное оборудование будет неправильно работать.
Описание поколения
ГБО 2 поколения, пожалуй самое распространенное. Связано это с тем, что устанавливается оно как на карбюраторные так и на инжекторные и моноинжекторные двигатели. Все три варианта установки имеют право на жизнь, но есть подводные камни, с которыми нужно разобраться.
2-е поколение ГБО идеально подходит для карбюраторных и моноинжекторных моторов для работы на пропане и метане. Связано это с тем, что именно в этих двигателях используются впускные коллекторы мокрого типа. Как известно они имеют маленький объем, поэтому нет вероятности воспламенения газовоздушной смеси.
Комплект карбюраторного гбо 2-го поколения
ДПДЗ
Это один из элементов, который обязательно нужно подключать к системе управления газобаллонным оборудованием. Это переменное сопротивление, позволяющее обеспечить в определенном интервале изменение напряжения. Монтаж датчика производится непосредственно на ось дроссельной заслонки, жестко с ней связан. Другими словами, дроссельная заслонка воздействует на переменное сопротивление, изменяет выходное напряжение в зависимости от того, какое усилие водитель прикладывает к педали газа.
Конечно, перед эксплуатацией потребуется регулировка ГБО 2 поколения, инжектор должен работать по совершенно иной топливной карте, нежели на бензине. Когда дроссельная заслонка полностью закрыта, сопротивление датчика максимальное. А вот напряжение на выходе имеет минимальное значение. Когда водитель выжимать педаль газа, начинается постепенное открытие заслонки. Происходит увеличение напряжения и уменьшение сопротивления датчика. Когда заслонка открыта полностью, на электронный блок управления поступает максимальное значение 5 Вольт.
Обратите внимание, что в некоторых автомобилях могут использоваться ДПДЗ, в которых при максимальном открытии заслонки напряжение минимально. А при полном закрытии оно составляет 5 Вольт. Электронный блок управления анализирует скорость открывания заслонки и величину угла ее поворота. Сразу же происходит корректировка момента зажигания, а также увеличение количества топливовоздушной смеси, поступающей в рампу. Другими словами, сложной оказывается схема ГБО 2 поколения. Инжектор, адаптированный к ней, еще более усугубляет ситуацию.
Настройка «отклика» на нажатие педали газа и количества подаваемого газа
После того, как обороты холостого хода были выставлены, необходимо добиться того, чтобы двигатель быстро реагировал и набирал обороты при нажатии на газ. Для этого необходимо постепенно откручивать регулировочный винт чувствительности до момента, пока обороты ХХ не начнут меняться. Как только было замечено изменение холостых оборотов, указанный винт нужно завернуть обратно на 2/3 от 1 полного оборота или на один оборот с четвертью (в зависимости от того или иного ДВС и т.д.).
По окончании нужно нажать на педаль газа, сначала плавно, затем можно понажимать резко. Главное, если настройка сделана правильно, не должно быть никаких провалов, двигатель должен быстро выходить из режима ХХ, адекватно реагировать на педалирование, хорошо раскручиваться и резво откликаться на любые нажатия педали газа.
- После того, как настройки были закончены и отзыв на педаль газа не вызывает нареканий, нужно переходить к настройкам самого дозатора. Для этого следует поднять обороты, в среднем, до 3 или 3.5 тыс. об/мин без подсоса. Для этих целей лучше пригласить помощника, который будет нажимать на газ.
Далее следует закручивать винт на дозаторе до того момента, пока обороты не начнут меняться. Чтобы точно убедится в том, что обороты действительно меняются, рекомендуется в приблизительной «точке» изменения оборотов отпустить и затянуть винт на пол оборота или больше.
Итак, когда положение винта, приводящее к изменению оборотов, было найдено, следует отвернуть винт от этого положения на половину или 3/4 четверти оборота. Обратите внимание, если установлен дозатор, который имеет две секции, тогда все описанные выше манипуляции проводятся с первой камерой.
Рекомендуем также прочитать статью о том, какие преимущества и недостатки имеет ГБО. Из этой статьи вы узнаете о плюсах и минусах газового оборудования для авто, какое влияние газ оказывает на двигатель и т.д.
Вторую камеру выставляют до 1/3 от первой. В том случае, если редуктор также имеет возможность регулировки давления первой ступени, тогда потребуются дополнительные действия.
Сразу отметим, такие работы взрывоопасны! Без надлежащего опыта и навыков самостоятельно выполнять описанные ниже действия не рекомендуется! Обратитесь за помощью к квалифицированным специалистам!
- Прежде всего, мотор нужно заглушить, после чего перекрывается газовая магистраль. Затем к полости первой ступени подключается манометр. Само подключение реализуется через контрольное отверстие, которое перекрыто винтом.
- Что касается манометра, прибор должен иметь шкалу 1.5 кгс на квадратный сантиметр. После подключения следует открыть подачу газа и завести двигатель. В режиме холостого хода настраивается давление на первой ступени по манометру.
- Показатель должен оставлять 0.38-0.42. Выставив давление, регулировки холостых оборотов и чувствительности редуктора следует провести повторно.
https://youtube.com/watch?v=eaCEhB62Tzo
Датчик положения коленвала
Это устройство необходимо для того, чтобы синхронизировать управления впрыском и зажиганием. Некоторые называют ДПКВ датчиком синхронизации. Кто-то даже именует его датчиком начала отсчета. Все три названия можно использовать, они верны. Без него невозможно произвести установку ГБО 2 поколения на инжектор. Выходные сигналы от этого устройства контролируют ЭБУ двигателя. Полученные данные используются для установки необходимого количество топлива, которое подается в камеру сгорания. Также определяется момент впрыска. В бензиновых моторах происходит установка угла опережения зажигания.
В случае если необходима регулировка фаз газораспределения, ДПКВ контролирует угол поворота распредвалов. Если имеется адсорбер и он работает, то производится регулировка времени его включения. Самыми популярными на сегодняшний день являются ДПКВ индуктивного вида. Редко используются устройства, в основе которых лежит эффект Холла. Как вы поняли, смонтировать ГБО 2 поколения на ВАЗ окажется несложно, потребуется приобрести только блок управления, большинство датчиков уже стоят на двигателе.
Датчики температуры
В системе необходимо будет использовать два датчика температуры. Первый устанавливается в блоке двигателя внутреннего сгорания. С его помощью контролируется температура антифриза. Второй же необходимо смонтировать на корпус редуктора-испарителя. Причем принцип работы у датчиков температуры редуктора и антифриза полностью одинаков. Вся информация, которая поступает от них, в обязательном порядке используется электронной системой управления. С его помощью корректируются основные параметры работы системой ГБО 2 поколения, на инжектор установленного, в зависимости от температуры.

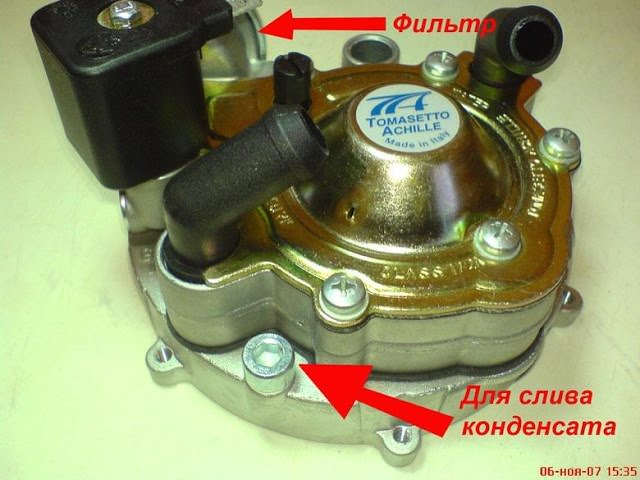

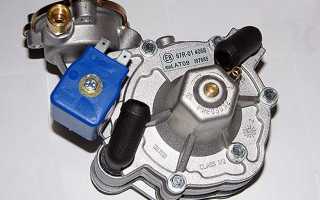

Регулировка газового редуктора своими руками
Такое устройство обязательно требует для нормальной полноценной работы точную регулировку.
НЕ ТРАТЬТЕ ДЕНЬГИ НА ПЕРЕКРАСКУ! Теперь Вы сами сможете всего за 5 секунд убрать любую царапину с кузова вашего автомобиля.
Настройка сильно разнится в зависимости от типа редуктора и принадлежности к определенному поколению, но можно свести все к двум основным вариантам в случае производителя Томасетто:
- ручная механическая настройка (для карбюраторных двигателей) путем вращения непосредственно винтов;
- установка электронного контроллера распределенной подачи газа в мотор Тамона TgStream Pm — высокотехнологичного блока. Вместе со специальным продвинутым аппаратом Tomasetto моделей Arctic, Alaska, Antarctic и подобных образует продвинутый механизм уже 4-го поколения, то есть устройство разделенного впрыска с дистанционным калиброванием параметров.

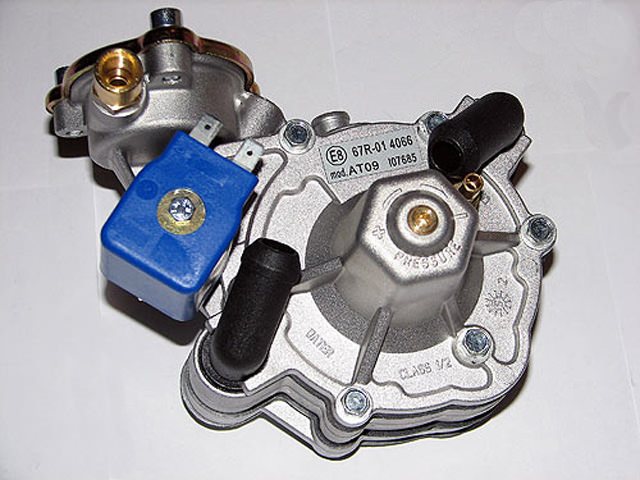

Регулировка электронного редуктора марки Tomasetto

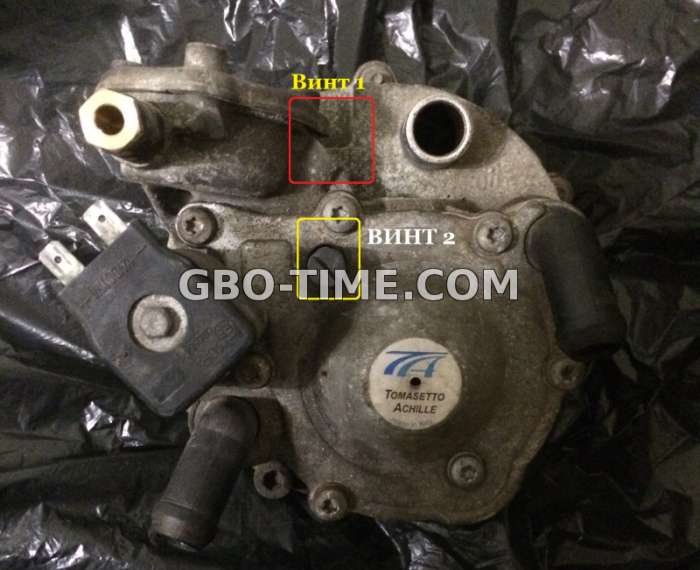

Существуют два ключевых винта, чтобы производить регулировку своими руками: давление через вторую ступень (чувствительность) и проход газа по холостому каналу. — Мотор запускается с бензином и разогревается до стандартного для полноценной работы температурного режима, обороты вхолостую достигают 1000 об/мин. После этого подача прекращается до выработки бензина.
— Начальная позиция регулировки: подача на шланге открыта полностью, болт на корпусе завернут до упора, впоследствии пять раз прокручивается, винт ответной реакции установлен посередине.
— Сначала выставляется режим работы свободного хода. Топливо заменяется на газ и с включенным подсосом режим выравнивается к 1800-2000 об/мин.
— Постепенно, очень плавно снижая уровень подсоса, винт холостого хода выкручивается так, чтобы сохранять значение оборотов. Винт настраивается до выключения подсоса, в результате двигатель стабильно функционирует, не пытаясь заглохнуть. Теперь заворачивается чувствительность, в случае резкого снижения оборотов делается корректировка винтом холостого хода до первоначального количества. Процедуру придется повторить.
— Успешное завершение: при закрученном почти до упора винте мотор прокручивает вхолостую полные 1100-1200 об/мин. Нужно немного сбавить, до тысячи оборотов.
— Вторым делом выставляется уровень реагирования клапанов.
Соответствующий узел вращается столько, сколько потребуется для начала посторонних шумов двигателя, возвращаем на 3/4 винт и резко жмем педаль — если все хорошо, то работа будет плавной и комфортной. Весьма приближенные параметры, на большее одними руками для довольно примитивной настройки без использования Тамона TGStream PM рассчитывать не получится.
Ручная настройка вакуумного редуктора Tomasetto
Принципиальных отличий очень мало. Вакуумная вариация бывает двух видов: с разделенной калибровкой, которая полностью аналогична предыдущему способу. Совмещенная — еще проще, так как настраивать придется всего лишь единственный болт. Процедура вкратце состоит из двух этапов, повторение которых повышает точность и уберегает от неисправностей движок и карбюратор.
Как и в первом случае, выставляется холостой ход. Машина на газу и на подсосе выходит на значение 1700-2000 об/мин. Затем плавно выключается подсос, параллельно вращается винт холостого хода в поисках предельных оборотов. Продолжается до остановки полной подсоса, совмещенной со стабильной работой мотора на холостом ходу.
По той же процедуре карбюратор выставляет параметры 1000-1100 об/мин и, подворачивая в районе около номинального, выходим на финальную тысячу об/мин.
Одновременный процесс — управление дозатором. Движок выставлен в пределы 3500 об/мин в отсутствии подсоса, и винт откалиброван до положения, в котором конфигурация оборотов не изменится. Сворачивание винта на 0,5-0,75 оборота от найденного порога и регулирование свободного хода завершают операцию.
Намного сложнее, нежели использование Тамона TGStream PM, однако возможна экономия путем установки простых аппаратов Tomasetto разряда 1-го или 2-го поколения
Лямбда-зонд
Это не что иное, как датчик кислорода. Он измеряет количество кислорода в выхлопной системе автомобиля. С его помощью обеспечивается экономичность и экологичность вашего мотора. Также он корректирует содержание воздуха и топлива в смеси, которая поступает в камеру сгорания. Причем корректировка происходит в различных режимах работы двигателя. Конечно, без него можно смонтировать ГБО 2 поколения на инжектор, если поставить специальный эмулятор. Правда, партия «зеленых» от ваших действий не будет в восторге. Также вы потеряете значительную часть мощности двигателя, уменьшите его КПД, увеличите расход топлива.
Ищем альтернативу бензину
Гбо 2 поколения, комплектация, принцип работы, плюсы и минусы
Газ значительно дешевле бензина и достаточно установить на авто специальное газобаллонное оборудование и затраты на заправку снизятся.
Попытки использовать газ в качестве топлива для авто делались практически с момента появления автомобиля.
Но значительно позже появился комплект оснащения, при помощи которого можно было переоборудовать любое авто под газ.
На легковых авто используется оборудование, работающее на сжиженном газе (пропан-бутан). Сжатый газ применять на таких авто не целесообразно из-за большого веса баллонов.
Выпускается несколько поколений этого оборудования, в соответствии с конструктивными особенностями авто и нормами токсичности Евро:
- ГБО 1 поколение. Токсичность ниже Евро, использовалось на карбюраторных авто, так и на авто с моноинжектором;
- ГБО 2 поколения. Токсичность до Евро-2, устанавливается также на карбюраторные и инжекторные авто;
- ГБО 3 поколения. Токсичность до Евро-3, используется на инжекторных авто;
- ГБО 4 поколения. Токсичность – Евро-4, применяется на инжекторных авто;
- ГБО 5 поколения. Обеспечивает точнейший контроль жидкостного впрыска газа. Принцип работы на 100% аналогичен работе бензиновой системы;
- ГБО 6 поколения. Отличается от 5-го наличием блока замещения топлива — FSU, к которому одновременно подходит газ и бензин. Принцип работы всех систем будет рассмотрены в следующих статьях.
