Во сколько обойдётся ГБО?

Стоимость газобаллонного оборудования на авто зависит от комплекта. В него входят:

• электронный блок управления;
• редуктор;
• баллон;
• заправочное устройство;
• мультиклапан;
• фильтр;
• форсунки;
• магистрали;
• кнопка переключения.

К каждому двигателю подбирается комплект либо от одного производителя, либо сборный. Например: ЭБУ от Stag, а редуктор, баллон и инжектор – от Lovato.

На цену ГБО влияет не только его компоновка, но и вид баллона. Он может быть цилиндрической формы – устанавливается в багажник, или тороидальной – для монтажа в нишу вместо запасного колеса. Последний обходится дороже.

Чем мощнее и сложнее двигатель, тем дороже обойдётся ГБО. Цена оборудования – от 11 тыс. рублей.

https://youtube.com/watch?v=eaCEhB62Tzo

Глохнет при переключении на газ!

Настройка ГБО 4 своими руками .

Установка ГБО 4 поколения

На специализированной станции автовладельцу предложат весть спектр услуг “под ключ”: от подбора ГБО до установки и полной настройки. Дадут гарантию и проконсультируют. Цена вопроса варьируется от 30 000 до 70 000 рублей.

Специалисты по опыту знают, где лучше разместить редуктор, как подключить магистраль тосола и аккуратно провести трубки подачи и заправки газа.

Можно установить и провести настройку ГБО 4 поколения своими руками.

Где проводить работы?

Газовое оборудование устанавливается на эстакаде или в боксе с ямой. Необходимо иметь набор инструментов, защитные перчатки и хорошее освещение.

Выбор места для крепления редуктора

Необходимые условия монтажа:

• место установки редуктора должно быть легкодоступным для его снятия и замены фильтров;
• крепить редуктор нужно на раму машины, а не на двигатель, во избежание вибраций;
• подведённые шланги и трубки не должны перекручиваться и заламываться.

Оценив длину шлангов и возможности для доступа, можно прикрепить редуктор.

Особенности подключения шлангов для тосола:

• они подключаются строго параллельно системе;
• важно определить, где в печке находятся “вход” и “выход” тосола;
• шланги подключаются (врезаются) до запорного клапана с помощью тройника.

Оборудование места под баллон

Если выбран тороидальный (под запаску) баллон, важно разместить его так, чтобы трубки подачи газа и заправки были расположены правильно: они не должны соприкасаться с горячим глушителем или вибрирующими деталями кузова.

Баллон ГБО крепится жёстко, мультиклапан располагается в его верхней части.

Прокладывание магистральной трубки

Магистральная трубка необходима для того, чтобы газ попадал из баллона в редуктор. Начинать монтаж следует от редуктора, по днищу автомобиля (желательно вдоль бензинового провода) и затем подключать к мультиклапану.

Установка форсунок

Сначала необходимо врезать штуцеры как можно ближе к бензиновой форсунке, после чего устанавливаются форсунки газовые. Затем подключаются шланги для подачи газа. Они должны быть одинаковой длины, но не больше 18 см.

Размещение блока управления и датчиков

Вся электроника устанавливается под капотом. Для правильного подключения в комплекте с ГБО идёт инструкция, в которой описаны все провода и контакты.

После завершения установки заводим автомобиль. Первые три раза проворачиваем ключ в замке зажигания, не заводя двигатель. Это нужно для того, чтобы бензонасос создал необходимое давление в рампе. После этого автомобиль можно завести. Если всё сделано правильно, то следующим этапом будет настройка ГБО 4 поколения своими руками.

Помимо установки агрегата, его необходимо и настроить, так как настройка ГБО 4 поколения играет немаловажную роль. Желая узнать, как подключить ГБО 4 поколения своими руками, как отрегулировать ГБО 4 поколения самому, нужно внимательно изучить тонкости этого вопроса.

Чтобы настроить оборудование, потребуются некоторые детали:

• программа, для этого предназначенная;
• специальный кабель, который позволит осуществить подключение к блоку управления агрегата;
• диагностический кабель.

Когда выбирается этот вариант, то здесь принято изменять ячейки, делается это не по оборотам, а исключительно по времени впрыска. Все, что потребуется, так это запомнить время впрыска топлива, это делается в определенные моменты движения, после чего нужно переключиться на газ. Так и происходит настройка ГБО 4 поколения, регулировка форсунок и работа в целом. Кроме того, ГБО 4 поколения, а именно регулировка давления редуктора, играет не менее важную роль.

Если проконсультироваться со специалистами, то можно узнать, как снять ГБО 4 поколения своими руками, делая это в домашних условиях. Всегда нужно знать, что грамотная работа агрегата зависит не от качества электронной настройки, как почему-то большинство автовладельцев считает. Ведь после определенного периода эксплуатации клапаны, мембраны начинают изнашиваться, в результате происходит перерасход газа.

Но этот неприятный момент можно отсрочить, если узнать о тонкостях правильной эксплуатации оборудования. Например, что касается старта двигателя, то это всегда должно происходить исключительно на родном топливе автомобиля, о чем часто забывается. Только лишь в тот момент, когда температура двигателя достигнет тридцати градусов, можно переключаться на газ.

Это объясняется тем, что мембрана редуктора на практике замерзает в процессе низких температур. Поэтому редуктор нужно подключать к магистралям тосола, и только так. Желая осуществить настройку редуктора ГБО 4 поколения собственноручно, заранее нужно осознавать, что делается это не так просто, как, кажется.

Прежде чем заниматься такой работой, не забывайте прогреть двигатель, после чего можно отключать подачу бензина. Если возникла необходимость в осуществлении настройки чувствительности редуктора, то нужно открутить регулятор чувствительности, причем процедура выполняется в тот момент, пока не меняются значения холостого хода.

Далее нужно закрутить регулятор, проверить настройку. Все, что нужно, так это нажать на педаль акселератора – двигатель должен не среагировать на такое действие, соответственно, следует замечать отсутствие задержек и рывков. Конечно, если вам удалось выполнить настройку ГБО 4 поколения самостоятельно, причем вами было сделано все грамотным образом, то ДВС будет работать стабильно, четко.

Основные инструменты для настройки ГБО 4 –го поколения. Особенности

Помимо установки агрегата, его необходимо и настроить, так как настройка ГБО 4 поколения играет немаловажную роль. Желая узнать, как подключить ГБО 4 поколения своими руками, как отрегулировать ГБО 4 поколения самому, нужно внимательно изучить тонкости этого вопроса.

Чтобы настроить оборудование, потребуются некоторые детали:

• программа, для этого предназначенная;
• специальный кабель, который позволит осуществить подключение к блоку управления агрегата;
• диагностический кабель.

Автокалибровка

Владельцу авто, который ранее не сталкивался с газовым оборудованием, будет сложно определиться с его выбором. Чтобы избежать проблем с двигателем в дальнейшем, стоит доверить подбор, установку и настройку ГБО проверенным специалистам. По характеристикам ДВС они подберут необходимое оборудование и проконсультируют в вопросах эксплуатации.

Стоит учесть, что бензиновый двигатель не рассчитан на работу с газом. Поэтому производители авто, устанавливая заводское газовое оборудование, также вносят изменения и в ДВС, подстраивая его под работу на газу.

Когда осуществляется правильная настройка ГБО 4 поколения, часто большинство специалистов уделяют повышенное внимание этому разделу. Вообще автокалибровка является простым действием, а блок управления в данном случае станет запоминать время впрыска бензина.

Основные правила использования газового оборудования на авто

Чтобы беспроблемно ездить на машине с газовым оборудованием важно правильно и вовремя его обслуживать, что сюда входит:

Техобслуживание газовой системы желательно проводить при пробеге от 7до 10 тысяч км. На практике цифра может меняться, сильно зависит от качества газа и используемых расходных материалов.

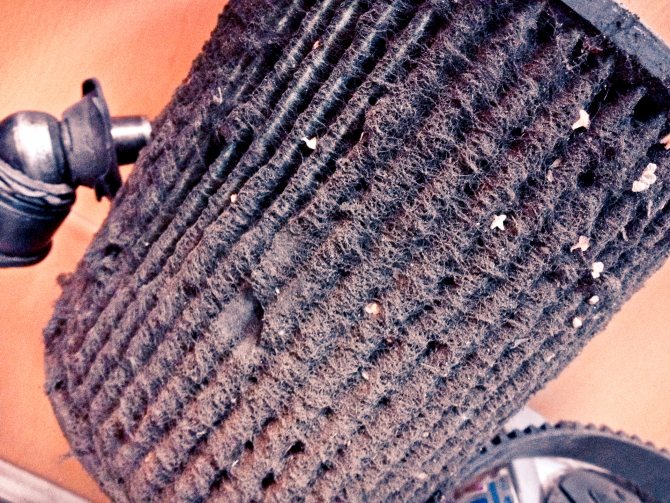

Своевременность замены фильтрующих элементов и проверка системы на герметичность это основные требования, которые необходимо соблюдать в машине с ГБО. Тем более что эти работы легко можно выполнить самостоятельно.

Особенно стоит обратить внимание, если автомобиль куплен с рук. Не зависимо от мнения предыдущего владельца, нужно проверить и заменить фильтры.

Кроме смены фильтров для ГБО 2 поколения требуется слив конденсата из испарителя.

Также для безопасности имеет большое значение переосвидетельствование газовой ёмкости. Периодичность для пропановых баллонов составляет один раз в 2 года, для метановых от 2-5 лет (зависит от материала изготовления).

Покупая б/у авто с газовой системой, не стоит забывать, что сосуды имеют свои сроки годности. Вся информация должна присутствовать в паспорте баллона (табличка на баке).

Ко всему прочему для правильной и безопасной эксплуатации машины с ГБО установкой нужно придерживаться некоторых правил:

Применимо к инжекторным авто:

Бензиновые форсунки (особенно актуально для машин с непосредственным впрыском) и наос охлаждаются при постоянной циркуляции бензина. Малое количество топлива может повлечь перегорание насоса или выход из строя форсунок.

Также не стоит специально отключать бензонасос. Манипуляции путем подключения насоса через реле или полной его деактивации (можно вынуть предохранитель) ни к чему хорошему не приведут. В экстренной ситуации, к примеру, обгон, газ может закончиться, а насос, даже если включится, скорее всего, не успеет создать нужное давление.

Источник

Параметры настроек

В главном окне программы находятся основные показатели, по которым работает ЭБУ:

• условия, при которых произойдёт переключение с бензина на газ или наоборот (температура, обороты двигателя, давление);
• газовая фракция (давление газа после редуктора);
• разряжение в коллекторе;
• период впрыска газовых и бензиновых форсунок.

Во вкладке “карта” отображается график работы бензиновых (синяя кривая), газовых форсунок (зелёная кривая) и коэффициент пересчёта бензинового впрыска на газовый (оранжевая линия).

На не отрегулированном вовремя газовом оборудовании блок управления будет полностью имитировать работу бензиновых форсунок, что выдаст ошибку на бортовом компьютере. Причина в том, что смесеобразование бензиновых и газовых форсунок будет одинаковым, а топливо по октановому числу разным: что для бензина хорошо, то для газа – некорректно.

Чтобы регулировка ГБО 4 поколения прошла правильно, грамотно, нужно понимать, что потребуется выбрать два варианта, которые, собственно, и позволят сделать это.

1. Например, всегда можно осуществить правильную настройку ГБО, имея лишь кабель, предназначенный для регулировки агрегата, осуществляя это по изменению времени впрыска. Когда используется такой вариант, то старые версии программ подходят идеально.
2. Можно достичь успеха и при помощи диагностического сканера, делается это по топливной коррекции. Конечно, имея под рукой диагностический сканер, адаптер, всегда можно выполнить настройку той или иной программой.

Процесс регулировки

При правильной настройке, важно чтобы автомобиль находился в полностью исправном состоянии. Системы, зажигания (свечи, катушки, провода) и топливная, должны работать безотказно.

Двигатель нужно прогреть до рабочей температуры (80-95˚C). Выключить все потребители (освещение, кондиционер, магнитолу), а также оставить гидроусилитель в покое. Затем подсоединить соответствующие разъёмы диагностического кабеля к колодке электронного блока управления ГБО и к компьютеру. Как правило, фишка/коннектор находится под капотом рядом с газовым ЭБУ.

Автонастройка

Войдя в интерфейс программы (рассмотрим пример программы Stag (Стаг), более детально ознакомиться с софтом возможно тут), надо установить основные данные. Для этого во вкладке «параметры» — «параметры автомобиля», выставляем нужные значения:

1. Колич. цилиндров (тут всё ясно).
2. Количество цил. на катушку (зависит от типа системы зажигания авто). Правильность выставленных значений можно проверить, сравнив показания из правой колонки программы. Холостые обороты (ХХ) двигателя должны максимально совпадать с показаниями тахометра на панели приборов авто.
3. Если обороты ДВС снимаются с датчика распредвала, устанавливаем соответствующую галочку, но здесь нужно знать количество импульсов выдаваемых за один оборот вала (в большинстве случаев это 1 импульс).
4. «Сигнал оборотов» можно оставить 2,5 V.
5. При плавающих оборотах мотора, нужно поставить галочку «фильтр сигнала RPM».
6. Выбираем тип двигателя стандарт/турбо.
7. Если не известен тип лямбда-зонда, лучше оставить заводские настройки программы и пропустить этот пункт. А вот бензиновый впрыск важно знать — фазированный или попарный (чаще всего это фазир.).

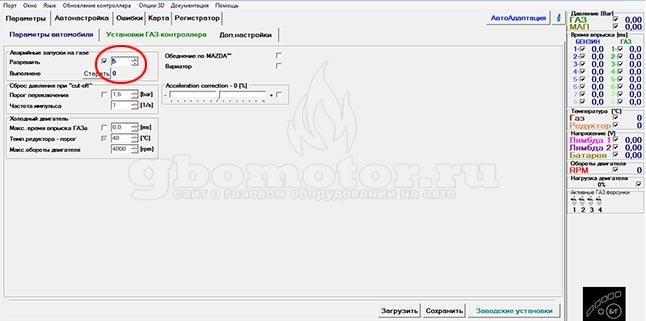

8. Далее переходим во вкладку «установки газового контроллера»:

1. Температуру включения (перехода на газ) ставим в диапазоне от 30-35˚C (если редуктор-испаритель изношен или зимнее время года, можно установить 40-45 градусов).
2. Обороты двигателя, при которых машина перейдёт на газовое топливо можно поставить в интервале 500-650 об/мин.
3. Время включения – это время задержки запуска ГБО при пуске прогретого мотора. Ставим 3-60 секунд, не очень важный параметр, нужен для стабилизации работы бенз. форсунок.
4. Отключение цилиндра оставляем как есть. Параметр нужен для более незаметного перехода на газ, настраивается индивидуально.
5. В регионах с жарким климатом, допускается «тёплый старт». При иных условиях лучше пропустить этот пункт.
6. Минимальную температуру газа оставляем, так как есть. При снижении фактической ˚t газа ниже этого параметра, система перейдёт на бензин.
7. Минимальные обороты на газе ставим 300-400 об/мин. В случае снижения этого значения ДВС перейдёт на бензин.
8. Макс. обороты двигателя устанавливаем между 4000-4500. При превышении этих значений включается подача бензина.

1. Макс. нагрузку на газе оставляем 100%.
2. Время ошибки по давлению можно оставить 300 мс.
3. Тип топлива LPG – пропан-бутан или CNG – метан.
4. Рабочее давление редуктора настраивается в ходе автокалибровки (до 1.4), а минимальное выставляем 0,5-0,6 бар (при его уменьшении система включит бензин).
5. Тип форсунок ставим в соответствии с установленными.
6. Прогрев форс. можно включить, это приведёт к активации инжекторов после длительной стоянки.
7. «Экстра-впрыски» оставляем как есть.
8. Маркировку датчиков температуры редуктора и газа, также нужно знать при установке. Температура редуктора должна примерно совпадать с темпер. ДВС на штатном указателе.
9. Указатель уровня газа устанавливаем согласно маркировке.

Во вкладке «дополнительные настройки» указаны параметры для более продвинутой/тонкой настройки. Здесь следует только разрешить аварийные запуски на газе и их количество.

После чего переходим в опцию «автонастройка». Активируем кнопку «старт».

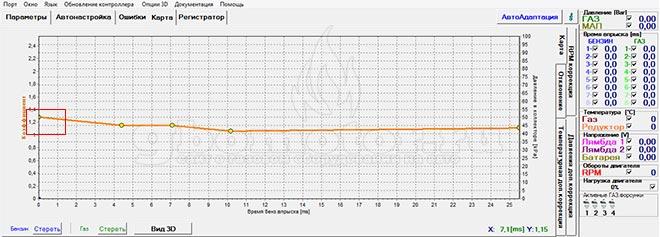

Программа начнёт автоматическую калибровку, которая длиться 1-3 минуты. По завершении входим во вкладку «карта». Оранжевая линия должна находиться в интервале 1-1.4 коэффициента.

Если линия находится выше этого порога, значит неправильно подобраны дюзы форсунок, их пропускная способность занижена. В таком случае надо рассверливать жиклёры, либо подбирать другие. Ну а если кривая ниже данного диапазона, это указывает на то, что отверстия дюз слишком большие. Тут следует выбирать другие жиклеры/форсунки или запаивать имеющиеся и регулировать (сверлить) их под нужный размер.

В некоторых случаях, для стабилизации положения линии графика, выполняется регулировка давления редуктора ГБО 4 поколения, её можно сделать своими руками при помощи ключа шестигранника глядя непосредственно на диаграмму. Например, в случае с редуктором Tomasetto (Томасетто) Аляска AT09, поворачивая винт против часовой стрелки, находящийся в середине передней крышки корпуса, давление будет увеличиваться. Аналогичным способом производится настройка уменьшения давления. При этом норма для данного испарителя 0,9-1,8 bar.

На этом автокалибровка закончена, ее параметры желательно записать. Для этого в программе имеется кнопка «сохранить».

Установка ГБО 4 поколения

Учитывая отзывы водителей, можно сформулировать достоинства и недостатки газобаллонного оборудования на авто.

Положительные стороны:

1. Значительная экономия на заправке. Как бы ни росли цены на топливо, газ всегда остаётся дешевле как бензина, так и дизеля. Цена ГБО окупается спустя год после его установки.
2. Малые нагрузки на двигатель. У газа большее октановое число, соответственно, он сгорает дольше, уменьшая нагрузку на ДВС. Смесь “газ воздух” более равномерная, не сушит цилиндры, не влияет на консистенцию масла, чем увеличивает срок службы мотора.
3. Минимальный ущерб экологии. В отработанном газе содержится на две трети меньше вредных веществ, чем в выхлопе от бензина или дизеля.
4. Увеличение километража от заправки до заправки. Авто работает на двух видах топлива, соответственно, когда заканчивается газ, можно ехать на бензине.
5. Безопасность. Слухи о том, что баллон ГБО может взорваться от перепадов температур или удара, опроверг клуб защиты автовладельцев Германии ADAC. Под его контролем провели краш-тесты баллонов в условиях пожара и аварии. Результаты были удовлетворительными.

Немного минусов:

1. Не на каждой заправке имеется газозаправочная станция. Ремонт ГБО производится только на специализированных СТО.
2. Незначительное снижение скорости, падение мощности двигателя на 15%.
3. Влияние высоких и низких температур. Если автомобиль нагрелся под лучами солнца, давление газа в баллоне увеличивается. Чтобы его понизить, нужно выработать несколько литров. В мороз газ сжижается и отказывается поступать в систему. Так что зимой завести двигатель можно только на бензине.
4. Увеличение массы авто. Вся конструкция газового оборудования добавляет к весу машины 60 кг. Баллон, установленный в багажнике, забирает в среднем 40 л пространства.
5. Утечка газа. Вероятность этого мала, но присутствует, в случае неправильной эксплуатации и несвоевременного прохождения техобслуживания.

Установка форсунок
