Газовое оборудование 3 поколения – это видоизмененная система ГБО 2. Разница состоит в том, что эта версия была дополнена возможностью электронной подачи топлива за счет встроенного ЭБУ. Это позволяет осуществлять синхронный впрыск газа в необходимых количествах и с определенной концентрацией газосмеси.

Несмотря на то, что по европейским меркам, такое газобаллонное оборудование значительно уступает ГБО 4 поколения, эта система является одной из самых популярных, которые подключаются на автомобили разных марок и конфигураций. Компании Lovato и Томасетто являются мировым лидером по производству комплектующих для всех видов газового оборудования.

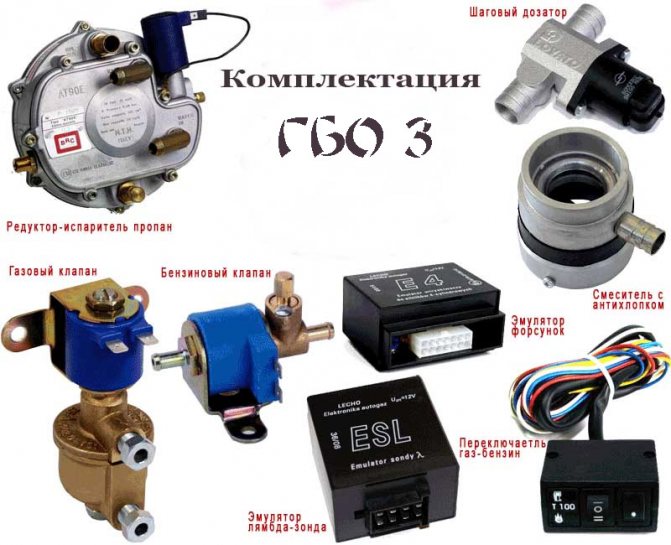

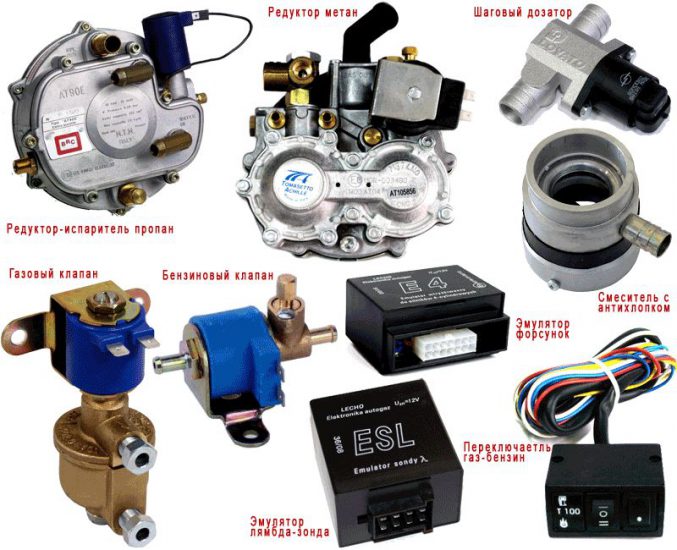

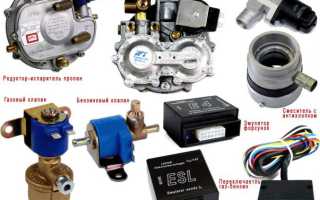

Конструкция ГБО 3 поколения

Топливом в ГБО 3 поколения является сжатый метан или сжиженная смесь пропана и бутана. Устройство ГБО 3 более простое, чем бензиновая система питания ДВС, так как там нет топливного насоса, а газ поступает в редуктор под давлением из баллона. В комплектацию ГБО 3 входят следующие устройства:

• баллон с природным газом;
• мультиклапан;
• блок высокого давления и манометр;
• газовый клапан;
• бензиновый клапан;
• блок контроля клапанов;
• панель управления и переключения топлива;
• светодиоды;
• миксер для смешивания топливных газов с воздухом;
• редуктор-испаритель;
• выносное заправочное устройство;
• магистрали и шланги;
• фильтр.

Рассмотрим принцип действия ГБО третьего поколения. Сжиженная газосмесь поступает из баллона. Газовый клапан осуществляет подачу топлива к редуктору и регулировку его расхода. Для пополнения запасов топлива потребуется выносное заправочное устройство. Газ проходит под давлением по трубопроводу, фильтруется от примесей и поступает редуктор, где испаряется. Давление в редукторе падает с 1,6 МПа до 0,1 МПа, то есть 1 атмосферы.

Так как при испарении, газ охлаждается, то резиновая мембрана редуктора за время эксплуатации может потерять эластичность. Редуктор ГБО 3 поколения прогревается тосолом до температуры 80 – 90 С. При разряжении, которое создается впускными коллекторами, газ поступает в дозатор, затем – в смеситель, где топливо смешивается с необходимым объемом воздуха. Смеситель обычно крепится слева от двигателя. Если он карбюраторного типа, то смеситель можно установить в него прямой врезкой. Так, готовая газосмесь поступает в двигатель.

Установка оборудования на авто

Для того, чтобы адаптировать двигатель под газовое топливо и настроить всю аппаратуру, нужно выполнить следующие действия:

1. Редуктор разместить рядом с двигателем и соединить его с системой охлаждения. Он должен стоять параллельно по отношению к двигателю.
2. Бензиновый клапан врезать в шланг от бензонасоса.
3. Газовый клапан устанавливают на моторном щите. Это целесообразно с точки зрения безопасности и для возможности в ручную восстановить подачу бензина при неисправностях газового клапана. Но бывают и встроенные, непосредственно в редуктор.
4. Смеситель должен монтироваться под двигателем. Во избежание утечек, нужно использовать герметик, так как поверхности стыковки могут быть деформированными.
5. Желательно приобрести пластиковый трубопровод, так как в отличие от медного он легко гнется.
6. Крепеж газовых баллонов осуществляется в полке багажника. Для этого сверлят 2 отверстия диаметром 10 мм. Крепежная лента проламинирована или имеет резиновую оплетку, чтобы избежать контакта металлических полос с поверхностью баллонов. Угол наклона мультиклапана у газового баллона должен составлять 30°, чтобы обеспечить корректную подачу газа в систему. Чтобы избежать взрыва, баллоны не следует заполнять более чем на 80 % объема.
7. Заправочное устройство может находиться в любом месте под задним бампером.
8. Переключатель топлива следует установить в салоне. Схема его монтажа зависит от марки и модели машины.

Важно: перед тем, как подключать ГБО в свой автомобиль, нужно выбрать способ установки, который совместим с конкретным видом двигателя машины.

• Полная инструкция по настройке приложения Torque Pro для устройств на Андроид

Установка на инжектор

Инжектор (injector) – это неотъемлемая часть системы впрыска топлива у двигателя внутреннего сгорания. Изначально ГБО 3-го поколения создавалось для машин с инжекторными двигателями. Кроме того, в комплект баллонной системы для инжектора входят такие дополнительные комплектующие, как распределитель и форсунки, позволяющие контролировать поступление газосмеси в двигатель, чтобы предупредить его перегрев или возгорание. Оборудование третьего поколения в общих чертах ничем не будет отличаться от предшествующих по способу монтажа и по принципу работу.

Рассмотрим описание схемы установки ГБО 3 поколения на инжектор:

• газовые баллоны устанавливают в багажнике или на месте запасной шины;
• ВЗУ располагается под бампером или на заднем крыле автомобиля;
• магистрали прокладывают вместо бензопровода;
• газовый клапан должен находиться слева под капотом;
• смеситель монтируется слева от инжектора;
• редуктор размещают возле коллектора;
• блок управления и переключения на бензин/газ устанавливают в салоне.

Небольшое примечание: на инжектор обязательно нужно произвести подключение эмулятора работы лямбда-зонда, имитирующего работу бензиновых форсунок. Без него не будет функционировать подача газа, и вся система выйдет из строя.

После установки газового оборудования 3 поколения на инжектор, программное обеспечение ЭБУ сигнализирует о неисправности и выдает ошибку, инжектор переключается на аварийный режим.

При установке эмулятора, датчики продолжают работать в обычном режиме как на бензине. Однако, у газа на инжектор 3 и последующих поколений, эмуляция форсунок уже вшита в ПО, что позволяет избежать лишних манипуляций.

Поколения ГБО

ГБО является технической системой, которая развивается и модернизируется. Поэтому на сегодня существуют 6 поколений газобаллонного оборудования. Они отличаются принципом подачи газа и способом отключения подачи бензина.

На заметку: по большому счёту, все системы ГБО можно разделить на 3 основные группы и промежуточные гибридные типы между ними. Три основных системы ГБО — это:

• для карбюраторного (механического) впрыскивания топлива;
• для инжекторного распределённого впрыскивания;
• для непосредственного впрыскивания топлива в двигатель.

Опишем шесть поколений оборудования — их действие и отличия.

• ГБО-1 — система с механическими блоками, которые устанавливают исключительно на карбюраторные двигатели. Их редуктор впрыскивает газ через форсунки при низком давлении внутри смесителя. Поэтому получил название «вакуумного». Эта система имеет много недостатков и нареканий, не редки возгорания;
• ГБО-2 — система для карбюраторных и простых инжекторных двигателей, но модернизирована электромагнитным редуктором. Это позволило организовать подачу газа, он при различных значениях давления в смесителе, сделало более лёгким запуск двигателя, возможным «холодный» старт. Электромагнитный редуктор также дал возможность руководить выбором топлива кнопкой из салона авто;
• ГБО-3 — система для инжекторных двигателей, в которых редуктор оснащён контроллерами и работает в полностью автоматическом режиме. Он считывает показания датчика кислорода в выхлопных газах и по ним регулирует состав газовой смеси. Также редуктор имеет датчик температуры, который позволяет ему включаться только после прогрева. Ещё одно усовершенствование ГБО-3 — это эмуляторы форсунок. Они имитируют работу бензиновых форсунок, чтобы электронный блок не перевёл двигатель в аварийный режим. Эмуляторы форсунок убрали необходимость встраивать в систему отдельный бензиновый клапан.

Системы газового оборудования первых поколений считаются устаревшими. Среди трёх других наибольшую популярность получило ГБО-4, благодаря оптимальному сочетанию цены и качества его работы. Именно его предпочитают устанавливать большинство водителей.

• ГБО-4 — система для инжекторных двигателей. Усовершенствованием ГБО-4 являются газовые форсунки. Они берут на себя функцию впрыскивания газа в смеситель-коллектор. И избавляют редуктор от необходимости нагнетать давление для впрыскивания газа в смеситель. Количество форсунок соответствует количеству поршней-цилиндров. На каждой форсунке установлен контроллер, который руководит её работой — определяет количество впрыскиваемого газа и частоту впрыскивания. Здесь нет эмуляторов бензина, их функцию выполняет сам электронный блок. Он, блок управления, приостанавливает работу бензиновых форсунок и запускает газовые. При этом бензиновый блок продолжает работать без впрыскиваний бензина.

Рекомендуем: На холодную двигатель заводится и сразу глохнет

ГБО четвёртого и последующих поколений являются системами периодической (циклической, фазовой) подачи топлива (газа). Такая подача позволила снизить расход сжиженного топлива.

ГБО последующих поколений, 5-го и 6-го, не работают на газообразном метане, поскольку используют исключительно сжиженный газ. В их конструкции сжиженное топливо поступает в камеру сгорания в жидком виде, минуя фазу парообразования.

• ГБО-5 — газ впрыскивается в виде жидкости, что получило название «жидкого впрыска». Его подают в камеру встроенные в баллон топливные насосы (аналогично системе подачи бензина). Для подачи жидкого топлива насос нагнетает давление до 5 атм. Для постоянного нагнетания давления в системе работает редуктор давления. Небольшое повышение давления предупреждает испарение жидкого газа при нагреве от работающего двигателя. Эта система легко заводится без бензина, без необходимости прогревать двигатель на бензине. Они также отличаются сниженным расходом газа и увеличенной мощностью. Редуктора-испарителя в ГБО-5 нет;
• ГБО-6 ставят на двигатели с непосредственным впрыском. Использует сжиженный газ. Система ГБО-6 состоит из бака, который подключается к магистрали подачи бензинового топлива.

ГБО-5 и 6 — самые дорогие варианты установки газового оборудования на авто.

Установка на карбюратор

На карбюраторное авто также можно установить ГБО, но функционал третьего и последних поколений не будет функционировать полноценно. Это связано с тем, что карбюратор нельзя подключить к электрооборудованию, так как на нем нет необходимых датчиков. Следовательно, ГБО 3 будет работать как ГБО 1 или 2.

Помимо этого, при монтаже газобаллонного оборудования на карбюратор не нужен эмулятор форсунок. Вместо него потребуется установить бензиновый клапан. ГБО 3 поколения не будет функционировать на карбюраторном двигателе без таких элементов системы, как лямбда-зонд и датчик дроссельной заслонки.

Карбюраторные авто с ГБО установкой третьего поколения

Для карбюраторных авто также применяют ГБО устройства третьего поколения благодаря наличию у них своего блока управления. В подобной ситуации нет необходимости в применении эмулятора форсунок, осуществляющего подачу топливной смеси и обеспечивающего работой бортовой компьютер транспортного средства. Это происходит при работе автомобильного двигателя на газовой смеси.

Из-за того, что возможность эксплуатации эмулятора форсунки отсутствует, возникает необходимость применения бензинового клапана, производящего блокировку подачи бензина. Еще есть один небольшой нюанс, не позволяющий карбюраторному двигателю нормально функционировать – обязательное применение лямбды-зонда, датчика фиксации положения дросселя. Этот недостаток подлежит обязательному устранению, что не так-то просто сделать.

На карбюраторных двигателях практикуется замена электронного блока, топливного распределителя на стандартный вакуумный редуктор-регулятор. В такой ситуации газобаллонная установка сразу же приравнивается к первому поколению.

Основные недостатки и преимущества использования ГБО 3 поколения

Установка ГБО – это серьезное работа, из-за которой можно лишиться гарантии. Однако, многих автовладельцев это не останавливает, так как газовое топливо очень экономичное и стоит значительно дешевле бензина. Перед тем, как решиться на подобное вмешательство, стоит оценить плюсы и минусы ГБО 3. Так, установка газобаллонного оборудования дает следующие преимущества:

• снижение степени детонационного повреждения двигателя и износа цилиндро-поршневой группы;
• повышение ресурса двигателя;
• из-за того, что нагар почти не образуется, снижается количество выхлопных газов;
• возможность переключаться с одного вида топлива на другой вид;
• упрощенное крепление многих комплектующих системы;
• газ практически не растворяет масло на стенках поршневой;
• в отличии от первых поколений метанового ГБО, в третьей версии форсунки находятся очень близко с впускным клапаном, что позволяет избежать лишний впрыск газа;
• усовершенствованный ЭБУ осуществляет необходимую подачу смеси в двигатель.

Помимо достоинств, у ГБО есть и свои недостатки:

• возникновение конденсата в редукторном испарителе;
• частое ТО по причине износа фильтра;
• ГБО 3 полноценно работает только на инжекторе;
• баллон занимает много места в багажнике;
• при низких температурах воздуха машина заводится только на бензине;
• меньшее количество заправок с метаном;
• медленное взаимодействие с ЭБУ, чем ГБО 3 поколения существенно отличается от ГБО 4, полностью оснащенного электроникой и соответствующего евро-стандартам.

Вывод

Несмотря на относительно простую настройку ГБО, рекомендуется ознакомиться с профессиональными инструкциями по установке системы или обратиться за помощью к специалистам. Правильный монтаж оборудование даст возможность оперативно переключаться с газа на бензин и наоборот. Стоит помнить о том, что после установки ГБО 3 машина нуждается в частных ТО.

3 поколение ГБО имеет довольно невысокие требования для внедрения в автомобиль, кроме того, сам процесс установки не отличается особой трудоемкостью. Главным отличием ГБО 3 поколения от его предшественников является система параллельного впрыска газовой смеси. Но, несмотря на все свои видимые преимущества, газовое оборудование 3 поколения очень быстро перестало пользоваться спросом и утратило свою популярность у автолюбителей.

Поэтому перед тем, как монтировать такую систему на свое авто, стоит изучить некоторые подробности, которые влияют на выбор автовладельцев.

• Обзор автосигнализации Старлайн А9 (StarLine A9): установка и эксплуатация

Газовое оборудование 3 поколения: принцип работы, установка, плюсы и минусы

Несмотря на относительно простую настройку ГБО, рекомендуется ознакомиться с профессиональными инструкциями по установке системы или обратиться за помощью к специалистам. Правильный монтаж оборудование даст возможность оперативно переключаться с газа на бензин и наоборот. Стоит помнить о том, что после установки ГБО 3 машина нуждается в частных ТО.

ГБО 3 поколения по конструкции почти не отличается от 2 — го, поэтому установить его на авто самому можно.

Крепление многих элементов и подключение их довольно простое. Но перед установкой смесителя с шаговым устройством придется с автомобиля снимать коллектор, чтобы проделать отверстия под газовые форсунки.

Важно также правильно подключиться к лямбда-зонду и датчику дросселя, чтобы они и дальше передавали данные на штатный электронный блок управления, иначе будет возникать ошибка в его работе, и он не даст запустить силовую установку.

Также правильно подключение даст возможность в любой момент переходить с бензина на газ и обратно. То же касается и эмулятора бензиновых форсунок.

Медлительность реакции работы смесителя ГБО 3 поколения, а также слабые показатели по Евро привело к очень малому использованию этого оборудования.

Можно сказать, что оборудование 3 поколения является переходным между 2 и 4, при этом не очень удачным.

С введением многокомпонентных катализаторов в середине 2000 годов появилась необходимость тщательнее контролировать состав смеси и подачу горючего, поэтому 3 поколение, в котором еще не искоренена вся механика, постепенно отходило в прошлое.

Идеальный вариант для третьей версии – отечественные автомобили и иномарки, выпущенные до 2000 года. Она подходит для большинства автомобилей с инжекторной подачей топлива.

Совместить ГБО 3 поколения и карбюраторную систему питания можно, но при установке появляются серьезные технические проблемы, поскольку данное оборудование разрабатывали с упором на инжектор.

Соответствие нормам Евро-2 обеспечивается благодаря λ-зонду, который «предоставляет» данные прямо с места выпуска отработанной смеси в коллектор. Совместная работа карбюратора и третьего семейства ГБО настраивается с помощью отдельного газового БУ.

Успешный монтаж ГБО 3 поколения на инжектор предусматривает ряд действий:

1. Поместите емкость с пропаном (метаном) в багажник, закрепите его к раме, в случае с пропановым тороидальным баллоном – закрепите его в пазе для запаски.
2. Установите заправочное устройство.
3. Проложите газовый трубопровод, зафиксируйте клапан под капотом.
4. При монтаже редуктора-смесителя расположите его близко к трубкам системы охлаждения (слева от ДВС).
5. Зафиксируйте распределитель подачи газа возле впускного коллектора.
6. Чтобы вмонтировать эмулятор, просверлите отверстия в коллекторе.
7. Газовый блок управления монтируйте под капотом в месте, где проводку не повредят жидкости двигателя.
8. Выведите провода в салон, на панели под рулем установите кнопку для перехода с бензина на газ.
9. Оставшиеся проводники подсоедините к датчикам.

Когда специалисты установят газовое оборудование 3 поколения на инжектор вашего автомобиля, проверьте, чтобы форсунки располагались не далее 10 см от места врезки впускного коллектора: от этого зависит мощность. Также убедитесь, что для коммутации применяются прочные шланги, способные выдерживать давление газов.

Поскольку с начала 2000 годов выпускается мало карбюраторных автомобилей, третье семейство газ/бензин создано для инжекторных двигателей. Но данную систему можно совместить с карбюратором.

При установке ГБО 3 поколения на карбюраторный двигатель ЭБУ заменяется на вакуумное устройство – редуктор-регулятор. Эта доработка помогает совместить ГБО с карбюратором, но тогда мы получаем систему первых версий. Эмулятор форсунок также убираем. Вместо него устанавливаем бензиновый клапан (как в 1и 2 поколении).

Использовать ГБО третьей версии невозможно без λ-зонда и датчика дроссельной заслонки. Придется решить и проблему электронного контроля впрыска в карбюраторе. После монтажа необходимо отрегулировать подачу газа на дозаторе и редукторе.

В ГБО установках третьего поколения распределительный дозатор параллельно с электронным блоком контролируют подачу топлива в коллектор посредством форсунок. На блок поступают сигналы с TPS – датчика, фиксирующего положения дросселя, MAP – датчика, фиксирующего абсолютное давление, кислородного датчика, RPM – датчика, фиксирующего обороты двигателя. Конструкторы в данной системе вместо двухступенчатого редуктора установили одноступенчатый вариант. Регулировка подачи газовой смеси осуществлялась за счет сопротивления пружины, когда в коллекторе осуществлялось разрежение.

Все редукторы-испарители ГБО установок, начиная с третьего поколения, функционируют с избыточным, постоянным давлением. Дозатор подает газовую смесь отдельно на каждый цилиндр. Открытие механических форсунок происходит за счет формирования в трубопроводе избыточного давления. Блок электронный ГБО установки третьего поколения формирует свои топливные карты. Конструктивные особенности дозатора блока не позволяют корректировать достаточно оперативно концентрацию газо-воздушной смеси. Несмотря на это системы ГБО 3 активно используются производителями автомобилей. При правильной установке оборудования, выполнении периодического обслуживания, форсунки работали довольно продолжительный период времени.

Газобаллонный агрегат третьего поколения отличается от систем второго поколения наличием собственного блока управления, форсунок механического типа, а также отсутствием газового смесителя. Одновременный впрыск газо-воздушной смеси в коллектор производился рядом с впускными клапанами. Это позволило практически свести к нулю возможность образования хлопков.

На ГБО установках третьего поколения так и остался электронно-механический клапан. Это не предоставило возможность корректировать с необходимой скоростью топливо. Поэтому ГБО устройства третьего поколения максимально соответствовали Евро-2 стандартам. Когда были введены стандарты Евро-3, были разработаны новые OBD II, EOBD системы второго поколения бортового диагностирования. ГБО устройства третьего поколения стали менее востребованными. В результате их окончательно вытеснили с рынка ГБО установки четвертого поколения.

Из-за того, что установки ГБО третьего поколения продержались на российском рынке относительно недолго, не получив при этом дальнейшего распространения, ряд установщиков про него также забыли. В результате они просто повысили на одну ступень предшествующие системы, то есть первое поколение ГБО стало вторым, второе соответственно третьим. Чтобы не путаться в квалификации ГБО, лучше использовать названия «система лямбда-контроль», «карбюратор газовый». Уже с четвертого поколения расхождения в квалификации отсутствуют.

Инжектор — механическое приспособление, которое предоставляет возможность разбрызгивать топливную смесь в двигателя.

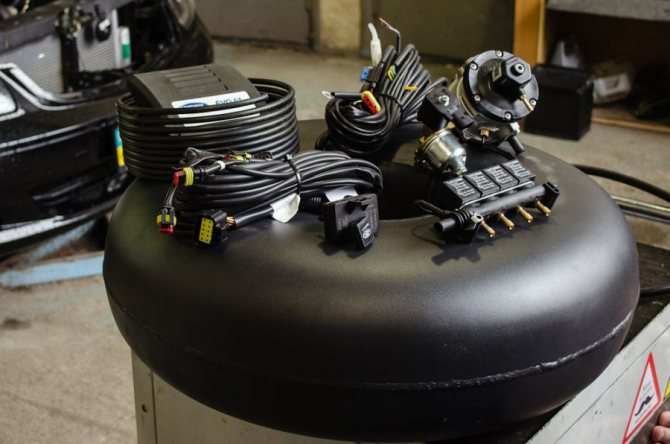

Газовый баллон чаще всего устанавливается с задней стороны транспортного средства, точнее в багажнике вместо запасного колеса. Заправочное приспособление монтируется в районе заднего крыла машины, бампера. На участке прохождения бензопровода прокладывают газовый трубопровод. Клапан газовый размещают под капотом транспортного средства слева. Смеситель располагают слева от мотора, что предоставляет возможность впоследствии его соединять с системой охлаждения без каких-либо препятствий. Блок управления, как правило, обустраивают в автомобильном салоне. Газовый распределитель устанавливают возле коллектора.

Чтобы закрепить форсунки, в коллекторе предварительно делают несколько отверстий. Затем уже подсоединяют эмулятор на форсунки инжектора. Лямбда-зонд, дроссельный датчик соединяют с блоком управления. Далее, после проделанных мероприятий по монтажу ГБО осуществляется настройка, регулировка, проверка работы системы, что необходимо для выявления возможных газовых утечек, мгновенной их ликвидации.

Особенности 3 поколения газового оборудования

Это поколение появилось путем усовершенствования более ранней технологии 2 поколения. Таким образом, 3 поколение практически ничем не отличается, кроме небольших, но достаточно существенных деталей.

1. Дозировка топлива. Именно здесь находится ключевое отличие. В системах второго поколения топливо подавалось посредством разрежения, система подачи производится при помощи электроники.
2. Система подачи топлива в систему. Во 2 поколении газовая система подсоединяется напрямую к штатной, в третьем же газ направляется во впускной коллектор при помощи шагового устройства и механических форсунок для дозировки. Газ идет в систему при создании высокого давления.
3. Требования норм Евро. Третье поколение отвечает нормам токсичности Евро-3, изменение которых привело к сокращению использования ГБО этого типа.

Кроме того, одной из особенностей 3 поколения является тот факт, что газовая система монтируется параллельно с бензиновой.

Количество топлива определяется при помощи показаний лямбда-зонда и дроссельной заслонки, которые считываются специальным электронным блоком управления.

Следовательно, принцип работы можно описать в несколько этапов:

• газ подается в распределитель;
• блок управления считывает необходимый объем топлива и подает сигнал;
• распределитель дозирует топливо;
• газ подается на форсунки впускного коллектора.

Главным и существенным минусом этой системы питания является медленная скорость изменения рабочего режима, так как блок управления достаточно медленный.

Эволюция поколений ГБО для автомобилей

Некоторые автолюбители ошибочно считают, что существует газовое оборудование, например, поколения «Евро-3» или «Евро-4». Но это не правильно. Такого понятия, как «ГБО Евро-4», нет.

«Евро-3», «Евро-4», «Евро-5» – это нормы токсичности выхлопных газов в Европе, и они не имеют никакого отношения к эволюции поколений автомобильного газобаллонного оборудования. На сегодняшний день существует шесть поколений газового оборудования для установки на автомобили.

Рекомендуем: Как определить, какой расход масла в двигателе считается нормальным?

ГБО 1-го поколения

Газовое оборудование первого поколения было самым примитивным по своему устройству. Оно устанавливалось на автомобили с карбюраторными двигателями, и на инжекторные моторы с подачей газа через впускной коллектор.

Дозировка газа в ГБО первого поколения производилась через регистр мощности (грубо говоря, через краник подачи), который был установлен на шланге, идущем к смесителю на впускном коллекторе.

ГБО 2-го поколения

Второе поколение газового оборудования на авто отличается от первого лишь тем, что вместо краника, регулирующегося механическим путем (того самого регистра мощности), в системе установлен шаговый двигатель. Он также регулирует подачу топлива, но уже в автоматическом режиме при помощи блока управления.

ГБО 2-го поколения имело широкую популярность, в основном его ставили на автомобили с моноинжекторными двигателями, в которых присутствовал лямбда-зонд, так как блок управления получал информацию для регулировки подачи газа именно с этого датчика.

Газобаллонное оборудование 2-го поколения, несмотря на его примитивность и низкий КПД, можно купить и установить на авто даже сейчас. Это связано с его низкой стоимость. Цены на ГБО 2-го поколения с установкой начинаются от 10 000 руб.

ГБО 3-го поколения

Газобаллонное оборудование третьего поколения было предназначено для авто с двигателями имеющими распределенный впрыск топлива. Регулировка подачи газа в нём осуществлялась таким же шаговым двигателем, как и в оборудовании 2-го поколения, но уже не в один общий коллектор, а в каждый цилиндр отдельно.

На рынках стран СНГ такое оборудование не продавалось в принципе. У нас оно встречается лишь на некоторых автомобилях 1990-х годов выпуска, пригнанных из-за границы, и комплектовавшихся ГБО на заводском конвейере.

ГБО 4-го поколения

Газовое оборудование 4-го поколения – это самое распространенное на сегодняшний день газобаллонное оборудование для автомобилей. Оно предназначено для установки на машины с инжекторным двигателем, имеющим распределенный впрыск топлива в цилиндры.

При установке ГБО 4-го поколения, на автомобиль параллельно штатному бензиновому инжектору ставится отдельный газовый инжектор, который состоит из блока управления, редуктора и газовых форсунок. Принцип его работы мы уже рассмотрели выше.

На рынке представлено множество моделей газового оборудования 4-го поколения, на которое цена комплекта с установкой колеблется в пределах 20-40 тыс. руб. (в зависимости от комплектации и производителя).

Стоимость ГБО 4-го поколения, конечно, выше чем второго, но зато его эксплуатационные характеристики (расход топлива, надежность, стоимость обслуживания) лучше на порядок. Поэтому мы рекомендуем устанавливать на автомобили газовое оборудование именно 4-го поколения.

ГБО 5-го поколения

Пятое поколение газового оборудования для авто отличается от 4-го жидкой подачей газа (пропана) в цилиндры, то есть газ не переходит из жидкого состояния в газообразное.

Работает такая система следующим образом:

• В газовом баллоне ГБО 5-го поколения установлен насос, как в бензобаке;
• Газ под давлением, нагнетаемым насосом, подается на рампу с форсунками;
• Форсунки впрыскивают жидкий газ непосредственно в коллектор.

Таким образом, в газовом оборудовании пятого поколения отсутствует газовый редуктор. Эта система предназначена для автомобилей, на которых невозможна установка ГБО 4-го поколения, либо если это бывает проблематично (например, сложно вывести подогрев газового редуктора).

Рекомендуем: Разновидности, устройство и принцип работы ТНВД

Стоимость газобаллонного оборудования пятого поколения существенно выше 4-го, и с учетом установки достигает размеров 80-100 тыс. руб. Причем примерно две трети от стоимости оборудования – это цена топливного насоса, который к тому же довольно часто выходит из строя из-за высокого содержания примесей в газе.

ГБО 6-го поколения

В основе ГБО 6-го поколения также лежит принцип жидкой подачи газа, как и в 5-ом поколении, но уже не через отдельный газовый инжектор, а через штатную систему впрыска топлива автомобиля.

Для того чтобы осуществлять подачу жидкого газа, в топливопровод между двигателем и бензобаком автомобиля врезается специальный блок клапанов – селектор топлива. При помощи этого селектора и происходит переключение подачи топлива в систему: с бензина на газ, и наоборот.

Таким образом, в ГБО 6-го поколения отсутствует не только газовый редуктор, но и газовые форсунки. Подача газа осуществляется непосредственно форсунками инжектора двигателя.

Газовое оборудование 6-го поколения официально пока ещё не продается в России. Но многие специалисты считают, что стоимость такой системы будет еще выше, чем ГБО пятого поколения, так как селектор топлива – это уникальная запатентованная технология, которая дешевой точно не будет.

Использование ГБО 3 поколения на карбюраторном автомобиле

Обычно ГБО 3 поколения устанавливается на инжектор, однако установить такую систему можно и на карбюраторный автомобиль, ведь она имеет свой отдельный блок управления.

Вам будет интересно >> Газовое оборудование 6 поколения

При установке на карбюраторное авто система газового оборудования не требует дополнительной установки эмулятора форсунок, при помощи которого происходит впрыск топлива и регулировка бортового управления. Это и создает главные сложности при монтаже на карбюраторную систему транспортного средства.

Если не используются форсунки, то нужен бензиновый клапан, который, в свою очередь, будет останавливать бензин. Так как для работы третьего поколения является обязательным использование лямбда-контроля, возникает множество трудностей. Приходится менять распределитель и электронный блок управления, на обычный вакуумный регулятор-редуктор. Но в этом случае газовая система по всем характеристикам совпадает с 1 поколением.

Большинство автомобилистов, использующих карбюратор, даже не рассматривают установку 3 поколения, отдавая предпочтение другим вариантам экономии.

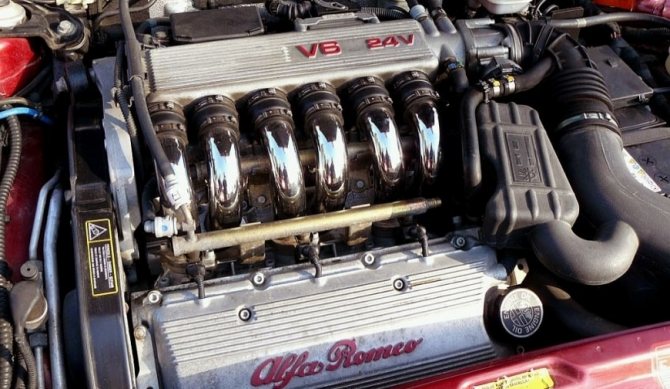

Использование ГБО 3 поколения на инжекторе

ГБО 3 поколения на инжекторе отзывы имеет положительные. Установка не имеет никаких «подводных камней», как в случае с карбюратором, и практически не отличается от монтажа систем предыдущих поколений.

Почти всегда баллон с газом находится в багажнике, на том месте, где обычно хранится запасное колесо, а заправочное устройство располагается в задней части бампера или крыла.

Магистрали ГБО прокладываются через бензопровод, а клапан выводится в левую часть капота. Там же, слева от двигателя, монтируется смеситель. Такое расположение позволяет беспрепятственно подключить его к системе охлаждения. Распределительный механизм помещается непосредственно возле коллектора, а система управления ГБО выносится в салон автомобиля.

Газовое оборудование 3 поколения на инжектор устанавливается достаточно просто. Все, что необходимо, это подробная схема монтажа системы на определенную модель авто, которую с легкостью можно найти в сети.

Очень важно провести регулировку системы и проверить ее на наличие неисправностей, в первую очередь, чтобы исключить возможность стравливания газа.

Инжекторные автомобили с ГБО третьего поколения

Инжектор — механическое приспособление, которое предоставляет возможность разбрызгивать топливную смесь в двигателя.

Газовый баллон чаще всего устанавливается с задней стороны транспортного средства, точнее в багажнике вместо запасного колеса. Заправочное приспособление монтируется в районе заднего крыла машины, бампера. На участке прохождения бензопровода прокладывают газовый трубопровод. Клапан газовый размещают под капотом транспортного средства слева. Смеситель располагают слева от мотора, что предоставляет возможность впоследствии его соединять с системой охлаждения без каких-либо препятствий. Блок управления, как правило, обустраивают в автомобильном салоне. Газовый распределитель устанавливают возле коллектора.

Чтобы закрепить форсунки, в коллекторе предварительно делают несколько отверстий. Затем уже подсоединяют эмулятор на форсунки инжектора. Лямбда-зонд, дроссельный датчик соединяют с блоком управления. Далее, после проделанных мероприятий по монтажу ГБО осуществляется настройка, регулировка, проверка работы системы, что необходимо для выявления возможных газовых утечек, мгновенной их ликвидации.

Настройка ГБО 3 поколения

Правильная настройка оборудования является залогом его долгой и продуктивной работы. Кроме того, регулировка системы значительно снижает риск ее использования или даже вовсе сводит ее к нулю.

Настройка ГБО 3 поколения своими руками возможна только в том случае, если у автомобилиста есть некоторый опыт в этой сфере. В противном случае все манипуляции должны проводиться с помощью специалиста. Даже если провести регулировку ГБО 3 поколения своими руками, ехать на сервис придется в любом случае, для проверки исправности работы систем. Если ошибка будет обнаружена на этой стадии, то исправить ее будет не только проблематично, но и более затратно.

Вам будет интересно >> Чем отличается гбо 2 поколения от 4

В том случае, если автолюбитель все же хочет самостоятельно разобраться в работе ГБО 3 поколения и научиться их устанавливать, следует изучить специальные видео, которые подробно и наглядно описывают весь процесс.

Настройка топливной системы

Правильная регулировка ГБО 3 поколения осуществляется настройкой давления газа в редукторе-испарителе, её можно сделать своими руками, при наличии определённых навыков и оборудования. Калибровка ЭБУ не требуется (контроллер не использует штатных топливных карт).

После проверки работоспособности штатной бензиновой системы и устранения утечек газа, для регулировки давления в ступенях редуктора, потребуется специальный дифференциальный манометр.

Схема подключения манометра

1-ая ступень:

Подключив манометр к отверстию на редукторе (вынуть заглушку) и шлангу от впускного коллектора, завести ДВС. После прогрева мотора на холостых оборотах, отрегулировать давление с помощью винта на задней крышке испарителя (1,4 атм.). Отсоединить прибор, вставить заглушку, проверить утечку.

2-ая ступень:

Соединить манометр с коллектором (как в первом варианте), а второй его шланг с распределителем (сняв крышку на дне). Затем провести регулировку винтом на передней крышке редуктора (0,95 атм). Отключить прибор и проверить работоспособность системы.

Частые поломки ГБО 3 поколения

Довольно часто автомобилисты жалуются на неправильную работу переключателей. Причина поломки переключателя ГБО 3 поколения может заключаться в простом контакте, который отошел. Это происходит из-за того, что в редукторе накапливается конденсат. Также на ГБО довольно часто забиваются форсунки.

К основным минусам установки газового оборудования также относят увеличение массы, следовательно, происходит потеря мощности. Кроме того, оно занимает довольно много места в автомобиле. Следует учитывать также тот факт, что расход газовой смеси намного выше, поэтому экономия средств весьма относительная.

Читайте в этой статье о плюсах и минусах установки ГБО на авто.

Установка ГБО, в том числе и третьего поколения, актуальна в том случае, если автомобиль часто используется, к примеру, для грузоперевозок или работает в службе такси. В противном случае следует рассмотреть альтернативные способы экономии топлива.

Важно учитывать тот факт, что газовое оборудование стоит довольно много. В среднем, расходы на его установку компенсируются примерно за 5 лет использования, с учетом нынешних цен на топливо, при этом через этот же срок система потребует ремонта, так как она изнашивается с достаточно большой скоростью. Поэтому установка всегда остается сугубо индивидуальным решением.

Расхождение поколений ГБО по классификации

Из-за того, что установки ГБО третьего поколения продержались на российском рынке относительно недолго, не получив при этом дальнейшего распространения, ряд установщиков про него также забыли. В результате они просто повысили на одну ступень предшествующие системы, то есть первое поколение ГБО стало вторым, второе соответственно третьим. Чтобы не путаться в квалификации ГБО, лучше использовать названия «система лямбда-контроль», «карбюратор газовый». Уже с четвертого поколения расхождения в квалификации отсутствуют.

Вывод

Третье поколение считается устаревшим, и актуально лишь для немногих авто. Все эти нюансы следует тщательно продумывать и обсуждать со специалистом. Если же автолюбитель решил установить именно эту систему, то монтаж необходимо проводить только с помощью компетентного автослесаря, который сможет указать на все возможные неисправности и проведет тщательную диагностику всех систем для предотвращения будущих поломок.

Стремительное внедрение и развитие бензиновых инжекторных систем в двигателях внутреннего сгорания, новые требования и технологии не оставили производителей и инженеров проектировщиков газобаллонного оборудования в стороне. Было решено в хорошо отлаженную систему ГБО 2 внести часть изменений для обеспечения возможности «обратной» связи с двигателем, доверив часть управления электронному мозгу. Так появилось на свет ГБО 3 поколения. Хотя по европейской классификации это газобаллонное оборудование осталось вторым поколением.

Описание и комплектация

ГБО 3 рассчитано для перевод на газовое топливо как автомобилей оснащенных карбюратором так и инжекторных бензиновых двигателей.

Новинкой комплектующих ГБО 3 стали:

• электронный дозатор с шаговым электродвигателем (в отличие от обычного дозатора с регулировочным болтом/болтами),

Электронный дозатор

• и сам электронный блок управления этим дозатором.

Карбюраторный двигатель

Комплект ГБО 3 поколения для двигателя оснащенного карбюратором установить можно, но есть некоторые трудности. Например, нужно врезать лямбда зонд от инжекторной машины, для того чтобы контролировать качество приготовленной смеси по выхлопным газам двигателя внутреннего сгорания. Еще одна сложность — отследить полный «выпал» бензинового топлива из поплавковой камеры карбюратора, а потом перейти на электронное управление количественной подачей газового топлива.

В целом состав комплекта ГБО 3 принимает следующий вид:

• газовый баллон;
• заправочный клапан;
• мультиклапан;
• датчик положения дроссельной заслонки;
• заправочная и расходная магистраль;
• фильтр грубой очистки (зачастую встроен в редуктор-испаритель);
• редуктор-испаритель (электронный);
• кнопка переключения с индикацией работы «ГАЗ» или «Бензин»с проводкой;
• дозатор оснащенный электронным шаговым двигателем.
• смеситель (для смешивания пропан-бутановой смеси с воздухом);
• бензинового электро клапана (который перекрывает подачу бензина в карбюратор при работе двигателя на газе).

Инжектор

Комплект ГБО 3 поколения на инжектор схож с ГБО 2, за исключением нескольких изменений. Теперь электронный блок управления дозатором газа берет значение по качественному составу смеси из лямбда зонда.

Количественную характеристику берет из датчика положения дроссельной заслонки и по этим показателям контролирует подачу газовой смеси в смеситель с помощью золотника, который передвигается шаговым двигателем.

Принцип работы

Принцип работы ГБО 3 поколения схож на принцип работы ГБО 2.

Сжиженная пропан-бутановая смесь, находящаяся в баллоне под давлением, через мультиклапан и расходную магистраль, подается к газовому электроклапану.

Далее, при прогреве двигателя до температуры записанной в электронный мозг, и/или достижении определенных оборотов в минуту, закрывает подачу сигнала к бензиновым форсункам, эмулируя их работу.

Электронный блок управления altis

Одновременно с этим газовый электроклапан открывается и сжиженная газовая смесь поступает в редуктор-испаритель, далее, шаговый двигатель приподнимает золотник дозатора и газовая смесь поступает в смеситель и мотор.

Любое изменение работы двигателя приводит к изменению качественной и количественной характеристики смеси. С помощью лямбда зонда врезанного в выхлопную систему контролируется качественный показатель.

Датчик кислорода

А с помощью датчика положения дроссельной заслонки — количественный, эти показатели передаются на электронный блок управления.

Датчик положения дроссельной заслонки

Далее «электроника», с помощью золотника, регулирует заданное соотношение газовая/воздушная смесь и дозирует ее.

Электронный блок управления отслеживает температуру, обороты двигателя, и состав смеси по поступающим в него сигналам с датчиков.

Отличие от ГБО 2 проявляется в том, что электроника блока контролирует подачу газа, и ее отключение. Задача электронного блока — создать оптимальную концентрацию газо-воздушной смеси для разных режимов работы двигателя.

Это позволяет водителю меньше внимания уделять манипуляциям по переходу на газовое топливо. В технической части обеспечивается большая долговечность службы двигателя внутреннего сгорания за счет отсутствия обедненной смеси, которая наносит вред паре седло клапана — клапан. Также это способствует уменьшению количества вредных выбросов в атмосферу при работе двигателя.

Для аварийного запуска автомобиля на газу необходимо нажать и удерживать некоторое время кнопку переключения вида топлива (порядка 4-6 с), после чего завести автомобиль.

Кнопа ГБО 3/4

В случае выхода из строя электроники блока управления шаговым двигателем либо самого шагового двигателя автомобиль переходит на работу на бензине.

Устройство и принцип работы системы

Газовое оборудование 3 поколения включает такие же базовые комплектующие, что и его предшественники:

• заправочный клапан;
• газовый баллон с мультиклапаном;
• заправочную и расходную магистрали;
• редуктор-испаритель (с датчиком температуры);
• кнопка переключения с одного топлива на другое;
• электромагнитный газовый клапан с встроенным фильтром грубой очистки.

Газовый распределитель ГБО третьего поколения
Основным отличием является наличие:

• распределителя газовой смеси (дозатор) с шаговым мотором и электроклапаном;
• микропроцессора или электронного блок управления (ЭБУ);
• механических форсунок (клапанов нулевого давления);
  Механическая форсунка газового оборудования

• реле для управления штатными бензиновыми инжекторами и дозатором;
• диагностический разъём для считывания ошибок.

Схема монтажа ГБО 3

Принципиальная схема подключения ГБО 3 поколения на инжектор

Независимо от положения клавиши оборудования, пуск и прогрев ДВС производится на бензине. По достижении температуры охлаждающей жидкости мотора значений 20-30°C, система автоматически переходит на газ, при условии, если кнопка ГБО находится в соответствующей позиции.

Под управлением ЭБУ оборудования, отключаются бензиновые форсунки, и газовый клапан пропускает смесь, в сжиженном виде фильтруя ее, к редуктору испарителю. Топливо, проходя через 1 и 2 ступень редуктора, переходит в газообразное состояние с понижением давления, которое на выходе составляет 0,9-0,95 атмосфер.

Далее газ поступает на распределитель с шаговым моторчиком, который дозирует топливную смесь в определённом объёме к каждому цилиндру двигателя через клапаны-инжекторы (форсунки). Контроль, а также регулировка подачи происходит с помощью электронного микропроцессора ГБО, который принимает сигналы от:

1. датчика положения дроссельной заслонки;
2. МАР сенсора (давление во впускном тракте);
3. датчика оборотов ДВС;
4. лямбда-зонда;
5. датчик температуры охлаждающей жидкости в испарителе.

В результате более точно распределяется количество газа, необходимое для оптимальной работы мотора в определенных условиях (разных режимах).

При запуске на газу роль подсоса играет электроклапан дозатора (клапан «сухого газа»), также он позволяет мягче перейти с бензина на газ и полностью перекрывает подачу топлива при остановке ДВС.

Форсунки врезаются во всасывающий коллектор мотора индивидуально к каждому цилиндру, максимально близко к впускным клапанам. Для минимизации риска взрыва («хлопка») топливовоздушной смеси.
