Покидая как-то вечером свой гараж, можно заметить, что при этом путь ничто не освещает. Ситуация, прямо скажем, неприятная и заставляет задуматься об этом. Ведь у ВАЗ 2110 задние фонари в штатном режиме должны гореть. Значит, имеется какая-то неисправность, которую предстоит найти и устранить. Кто его знает, в чем здесь причина, в этом придется разбираться. Если не горят лампы заднего хода ВАЗ 2110, то, по всей вероятности, возможно, что они просто перегорели. Может быть, дело в элементарном выходе из строя предохранителя любо датчика.

Причины почему не горят лампы заднего хода

Содержание

Как нетрудно видеть, что когда не горит задний ход на ВАЗ2110, причины могут носить самый различный характер. Но как бы там ни было, необходимо все поправить, а для этого следует устранить причину.

Для этого необходимо выполнить следующие действия:

• Необходимо определить состояние предохранителя № 19. Он рассчитан на мощность в 7,5 А. Его местом расположения является плата заднего фонаря ВАЗ 2110 монтажного блока под приборной панелью.
• Далее требуется удостовериться в том, что лампочки исправны. Если выяснится, что проблем с ними нет, надо проверить датчик заднего хода.

В последнем случае может возникнуть вопрос о месте его нахождения. При рассмотрении машины спереди она находится в правой стороне. Если же рассматривать ее в проекции по ходу движения, то он будет находиться в коробке передач, в ее левой нижней части.

Автолюбители дали этому датчику свое название, окрестив ее лягушкой. Он является не чем иным, как обычным выключателем. Коробка передач имеет отверстие, где и помещается этот датчик. Его рабочая поверхность смотрит внутрь коробки. Снаружи в нормальном положении контакты разомкнуты. Когда включается задняя передача, специальный щиток давит на рабочую поверхность датчика, что приводит к замыканию контактов. Этим обеспечивается электропитание фонарей заднего хода. От обычного выключателя датчик отличается специальной конструкцией. Устройство обладает герметичностью и устойчивостью к значительным механическим нагрузкам.

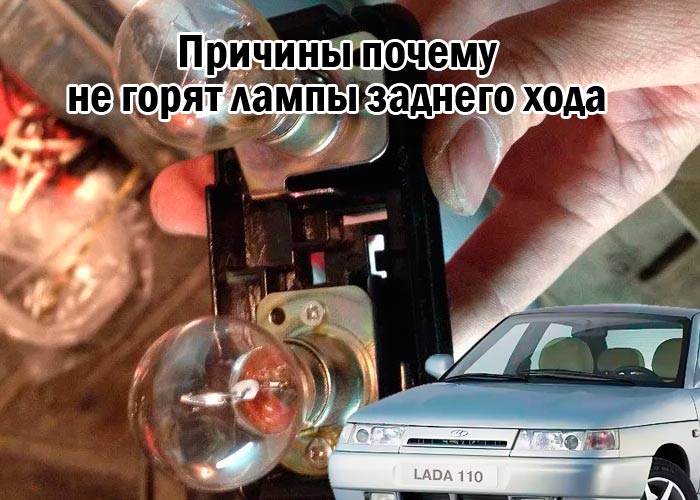

Доработка задних фонарей ВАЗ 2110

Часто для устранения проблемы требуется доработка задних фонарей ВАЗ 2110. Для этого прежде необходимо демонтировать старые фонари заднего хода. Если просто перегорела лампа, то с ее заменой проблем не возникнет.

Не составит особого труда заменить и сгоревший предохранитель. А вот поменять вышедший из строя датчик гораздо сложнее. Алгоритм действий уже был озвучен в рамках данной статьи. Но для замены потребуется загнать машину на яму либо эстакаду. Без этого устранить проблему будет проблематично.

Ознакомившись с данным обзором, читатель теперь имеет представление о том, что может послужить причиной отсутствия света фонарей заднего хода. Если позволяют практические навыки, данную задачу вполне можно решить самостоятельно. Тому же, кто слабо знаком с устройством автомобиля и не обладает практическими навыками ремонта, рекомендуется обратиться в сервисный центр, где квалифицированные специалисты помогут решить проблему.

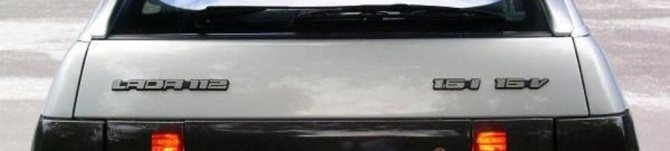

На всех легковушках «Десятого семейства» линии питания фонарей содержат много элементов. Здесь есть реле исправности ламп, выключатели и предохранители. Поэтому если на ВАЗ-2112 не горят стоп-сигналы, надо проверять всю цепочку. Но причина может выглядеть просто: иногда лампы не включаются потому, что патрон не контачит с «массой». Схемы анализировать легко, а найти причину поломки трудно. Будем разбираться в деталях.

Если не горит одна из ламп, её просто заменяют. Смотрите пример на видео – нужен цоколь P21W.

Проблемы в заднем фонаре. Как это бывает и как исправить. Совет автоэлектрика.

Не светят фонари заднего хода.

Замена датчика включения задней скорости- Приора

Проверка работоспособности датчика (лягушки)

Когда его все-таки удалось найти, необходимо проверить состояние его работоспособности:

1. Провода, подведенные к нему, требуется отсоединить.
2. К их концам присоединяется тестер. Прибор переводится в режим «сопротивление» и проводится измерение.
3. Затем включается задняя передача.
4. Зажигание переводится во включенное состояние.
5. Проводится отсчет показаний прибора.

Прибор может показывать 0 Ом. Это говорит о том, что проблем с ним нет. При наличии других показателей требуется его замена. Это необходимо осуществить не только когда у ВАЗ 2110 не горит задний ход, но и когда лампочки горят, а задняя передача не включена.

Светодиодные-SMD лампы заднего хода. 50 и 27диодов

Не горит задний ход Audi 100 , A6 , S4 , датчик селекции АКПП

Включаем стоп-сигналы принудительно

Реле K1 успешно заменяется площадкой с перемычками. На рис. 1 как раз показана её схема. Если же подобной площадки нет, можно временно замкнуть контакты 4-5. А сначала проверьте всё, о чём говорилось выше.

Пусть наблюдатель следит за тем, что происходит с лампами. В одно касание нажмите педаль и отпустите её. Если лампы не включились, проверьте исправность предохранителя. Он перегорел – значит, ищите короткое замыкание.

Как нужно и как нельзя проверять потенциал «0 Вольт»

Договоримся сразу, что работаем мы только с вольтметром. Напряжение «+12» вызванивают, подключая один щуп к «массе». Наличие потенциала «ноль» проверяют иначе: любой из щупов подключают к клемме с плюсовым напряжением, и затем второй щуп соединяют с исследуемым проводом.

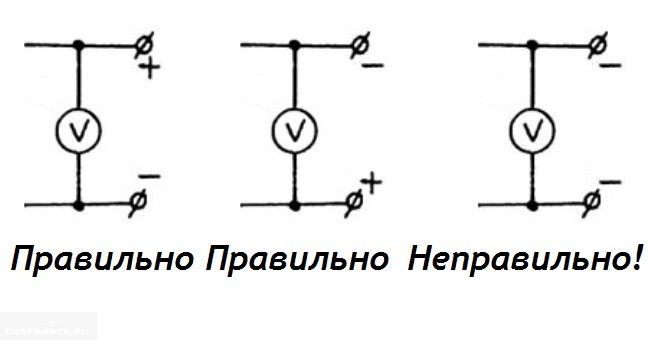

Как подключать вольтметр

Рассмотрим ошибку: один щуп подключён к «массе», второй – к исследуемой клемме, и воль. Тут делают вывод о наличии потенциала «массы», но это – неправильно! При разрыве контакта с «массой» прибор тоже покажет «0». То есть, цифра «0» не несёт в себе информации.

Алгоритм действий при замене датчика

Поменять его не особо сложно, но требуется выполнить следующие действия:

• Для замены авто необходимо поставит на яму либо загнать на эстакаду.
• При наличии защиты двигателя, ее необходимо снять.
• Предварительно следует приготовить какую-то емкость для масла, поскольку в тот момент, когда датчик будет откручен, определенная часть масла вытечет.
• Затем необходимо открутить провода, которые подведены к датчику.
• Старый датчик необходимо снять, а на его место поставить новое устройство.
• Вытекшее в процессе замены датчика масло, необходимо долить в коробку.
• Далее подсоединяются провода. Их предварительно необходимо вытереть насухо с целью удаления попавшего на них масла.
• Затем следует завести автомобиль, и проверить наличие света от лампочек при включенном заднем ходе.

Подобные мероприятия являются одним из вариантов устранения проблемы, при которой не горят фонари заднего хода ВАЗ 2110.

Штатный вариант схемы работы стоп-сигналов

Питание на предохранитель F17 поступает с АКБ, дальше ток идёт на контакт концевика 11, а затем, если концевик замкнут, образуется цепь с нитью накаливания ламп 7. Но обратите внимание: частью цепи является реле K1, точнее, его контакты 5 и 4.

Базовая схема бортсети

Если стоп-сигналы не горят, на ВАЗ-2112, как и на всех «Десятках», проверяют один предохранитель. Он называется F17 и расположен в монтажном блоке слева от водителя.

Главный монтажный блок

Важно знать: на одной из клемм предохранителя напряжение присутствует всегда. Проверьте!

Пара слов о «реле исправности»

Реле исправности ламп называется K1, и оно в монтажном блоке – самое большое. Если это реле вынуть, то при нажатии на педаль можно вызвонить напряжение на клемме 5 (но не 4). Ещё раз посмотрите на схему, и станет ясно, о чём речь.

Другие причины неисправностей задний фар

Но может случиться и так, что не горит задний ход на ВАЗ 2110, а причиной этому датчик не является. Тогда возможно дело в питании. Его также необходимо проверить. При включении питание не подается, значит следует искать обрыв в проводке. Проверяют участок, на котором предохранитель соединяется с датчиком и отрезок соединения датчика с лампой.

Когда на автомобиле ВАЗ 2110 включается задняя передача, одновременно должны загораться лампочки белого цвета.

Их предназначение состоит в выполнении следующих функций:

1. с горящими лапочками гораздо удобнее парковка;
2. горящие лампочки дает пешеходам указание на то, что машина собирается сдавать назад;
3. лампочки заднего хода служат для предотвращения аварийных ситуаций.

При возникновении проблемы, при которой не включаются лампочки заднего хода можно попытаться устранить проблему самостоятельно, либо обратиться в автосервис.

Проблему вполне можно устранить собственными силами, поскольку причинами этого, как правил, являются следующие ситуации:

• Лампочка просто перегорела. При этом ее необходимо заменить. Но перед заменой рекомендуется проверить сохранность проводки с тем, чтобы исключить возможность возникновения ситуации, при которой произойдет короткое замыкание.
• Причина может крыться и в том, что на плате фонаря отсутствует напряжение.
• Сгорел предохранитель, который устанавливается для защиты от короткого замыкания. Его требуется просто поменять. Предохранитель перегорает не просто так. Значит, причиной этому является какая-то проблема в цепи. Для этого требуется «прозвонить» каждый участок и определить место прблемы.
• Могут подгореть контакты. Из-за этого лампочка перестанет гореть. В этом случае подгоревшие контакты следует зачистить.
• Вполне возможно, что имеет место повреждение электрического кабеля. Неисправность можно обнаружить при визуальном осмотре либо инструментальным путем при использовании мультимера.
• Если автомобиль длительно эксплуатируется в условиях повышенной влажности, то это может привести к окислению контактов. В результате этого перестанут нормально работать фонари заднего хода.
• Причина может крыться в некорректной работе механизма коробки передач. Именно этот механизм должен приводить к включению задних фонарей.
• Неисправность может быть обусловлена поломкой датчика заднего хода. Совсем необязательно загонять автомобиль на профессиональную диагностику. Его работоспособность можно проверить самостоятельно. Для этого датчик необходимо снять, а концы проводов замкнуть между собой. Если лампочка начинает гореть, значит, проблема именно в датчике.

Диагностика и замена лягушки заднего хода на ВАЗ 2110, 2112, 2111 и 2114, 2115, 2109

Окисление контактов

Довольно часто случается, что контакты в задних фонарях «четырнадцатой» окисляются, а это приводит к повышению сопротивления между цепью питания и лампой. Такая проблема способствует неработающим задним ходовым огням.

Проверить такую проблему можно путем снятия ламп и осмотра их контактов, если патроны ламп имеют характерные следы окисления их необходимо очистить наждачной бумагой и установить лампы на место. После чего огни должны заработать.
