Что собой представляет опорный подшипник, какую функцию выполняет

Renault Logan – это бюджетный седан, в передней части подвеске которого, нередко возникают неполадки после окончании срока гарантийного обслуживания или большого пробега. Прежде всего, появляется нехарактерный звук в области передних амортизационных стоек. Чаще всего его издает опорный подшипник, установленный в верхней части опоры.
Роль опоры стойки важна при эксплуатации авто – она соединяет кузовом автомобиля с амортизатором, а также гасит нагрузки на ось. Опорный подшипник в свою очередь обеспечивает движение стойки при повороте авто.

Если появились признаки износа, требуется сделать диагностику стоек и подшипника, выявить неисправные элементы и произвести их замену.

Замена передних стоек, опор и подшипников на Рено Логан и Лада Ларгус

Замена передних амортизаторов и пружин на Renault Logan

Процесс замены пружин с передними амортизаторами сопряжён с демонтажем колеса. Потребуется использование специальных инструментов, позволяющих оперативно провести необходимый комплекс процедур. Понадобиться приобрести б/у запчастей Рено для установки новых комплектующих элементов, взамен изношенных деталей.

Как заменить передние амортизаторы и пружины на Renault Logan

Операция начинается демонтажа переднего колеса после предварительного осмотра амортизаторов. Если на них наблюдаются масляные подтёки, то вероятно они вышли из строя и замена действительно необходима. Надо открутить от кулака стойку, используя головку и ключ на 18 мм. Теперь необходимо вытащить болт передней стойки, а для этого придётся отвести суппорты и открутить один из крепёжных болтов. Открутив его, надо отвести суппорт в сторону. Когда нижние крепления стойки освобождены, начинают снимать верхнюю чашку. Используют для этого ключ на 21 мм и шестигранник на 6 мм. Открутив чашку, снимают стойку, подлежащую разборке. Первоначально снимается опора и подшипник. Если пришло время установить новый амортизатор, то подшипник с опорой, вероятно, также нуждаются в замене. Перед установкой новых деталей производится зачистка верхней чашки, которая подвержена коррозии и на ней может формироваться ржавчина.

Внимание! Ржавчина может привести к деформации и появлению трещин. Поэтому надо визуально проверить целостность чашки.

Если текла стойка, то отбойник также придётся заменить из-за высокой степени изношенности и загрязнённости. Перед установкой нового амортизатора его прокачивают, до пяти раз совершая полный ход. Затем поверх него одевается новый отбойник и устанавливается пружина, таким образом, чтобы она встала в штатные пазы. Поверх пружины ставят чашку, закрепляя её опорным подшипником. Теперь стойка готова к установке и закрепляется сверху чашкой, а снизу болтами, путём закручивания суппорта.

Важно! После вмешательства в подвеску надо сделать развал схождения колёс. Однако если перед заменой передней стоки эта процедура делалась, то повторять её необходимость отсутствует.

Вы можете купить б/у запчастей для своей машины у нас на сайте

Приобрести для Рено Логан запчасти б/у можно в нашем магазине. Гарантируется высокое качество и идеальное состояние комплектующих элементов. Преимущества обращения в нашу компанию очевидны:

экономия на обслуживании машины;

большой выбор деталей – всегда есть в наличии или под заказ нужные запчасти;

экспертная помощь в подборе комплектующих элементов для вашей комплектации и модификации.

Высококачественные запчасти Рено б/у Москва проходят предварительное тестирование перед поступлением в продажу. Мастера компании проводят предпродажную подготовку и проверяют ресурс деталей. Прямо сейчас и получите бесплатную консультацию, касающуюся выбора продукции. Воспользуйтесь выгодным предложением и купите запчасти по хорошей цене.

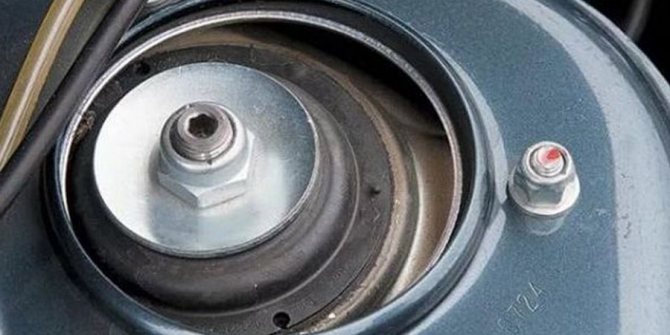

Какие неисправности бывают

Чтобы понять, какие неисправности опорного подшипника бывают, и проверить их состояние, нужно открыть капот, с усилием опереться об упорную чашку лонжерона и несколько секунд покачать машину вверх-вниз. Если возникнет стук или люфт, подшипник подлежит замене.

Помимо этого, можно попросить помощника интенсивно повращать рулевым колесом и в это время проконтролировать ход подшипника. Если будет смещение стойки или замечен люфт, то замена неизбежна.

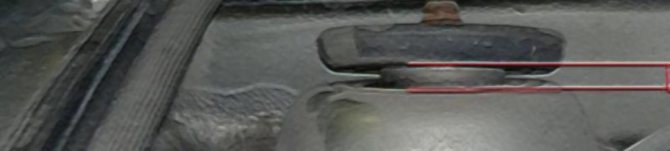

Также показателем неисправности механизма может стать положение штока стойки амортизатора. Если он в надлежащем состоянии, он не будет выступать за границу чашки. На Логане такой элемент, как опорный подшипник, не подлежит восстановлению, единственный выход – его замена.

Как проверить опорный подшипник Рено Логан на неисправность — видео диагностики

Характерные признаки и причины неисправности опорного подшипника передней стойки на Рено Логан:

1. Стук или скрип под капотом, при повороте руля или в процессе работы амортизатора;
2. Управляемость автомобилем снижается;
3. Нарушается плавность хода руля;
4. Через руль чувствуются неровности на дороге;
5. Шток амортизатора выпирает из верхней чаши.

Стук опорного подшипника Рено Логан, а так же скрип свидетельствуют о поломке комплектующих переднего амортизатора, в том числе пружины. Чтобы узнать, почему стучит опорный подшипник, следует проверить опору переднего амортизатора Рено Логан на исправность.

Для этого следуйте инструкции:

1. Осмотрите пружину амортизатора, используя фонарик, поверьте её на трещины;
2. Если пружина исправна, откройте капот, найдите чашку;
3. Проверьте выступ штока из резиновой чашки;
4. Теперь упритесь рукой верхнюю чашу на стакане кузова, раскачайте автомобиль снизу вверх;
5. Если ощутите или услышите стук — это означает, что потребуется замена;
6. Поднимите авто домкратом, снимите колесо, покрутите стойку. Исправный узел обеспечивает плавность поворота, без скрипа и заедания.
7. Характерный стук и диагностику опоры переднего амортизатора Рено Логан смотрите на видео.

Щелчки опорных подшипников

Замена передних стоек, опор и подшипников на Рено Логан

Какие признаки указывают на проблемы с опорным подшипником

Согласно установленному производителем регламенту, точного срока замены подшипника нет. Срок его службы напрямую зависит от эксплуатации авто. Так, при определенных условиях подшипник может прийти в непригодность после 60 тыс. км пробега, а может и после 120 тысяч.

Элемент подлежит замене сразу после того, как появились признаки, указывающие на его износ. Этот момент важно не пропустить, так как он крайне важен для сохранения рулевого управления авто и правильной геометрии передней подвески.

Существует несколько признаков, указывающих на износ опорного подшипника:

• Потеря свободного хода рулевого колеса.
• Скрип и стук в области передней стойки при проезде через неровную поверхность.
• Стук при повороте рулевого колеса.
• Вибрации, передающиеся на рулевую рейку и руль (водители этот признак характеризуют выражением «бьет руль»).
• Нестабильная работа рулевого управления (авто уводить в сторону или вправо-влево).
• Шток передней стойки амортизатора располагается значительно выше, чем уровень опорной чашки лонжерона.

Если появились такие признаки, движение на автомобиле запрещено. В лучшем случае может прийти в непригодность стойка амортизатора и рулевая рейка, в худшем – машина поведет себя непредсказуемо и в случае критической ситуации водитель может не справиться с ее управлением.

Замена передних амортизаторов и пружин на Renault Logan

Смотрите также

Какие амортизаторы лучше

173 6 169k

Проверка амортизаторов автомобиля

74 1 88k

Неисправность амортизатора: признаки и на что влияет

61 0 83k

Опорный подшипник стойки

93 1 118k

Как проверить опорный подшипник

137 2 252k

Подробное видео по замене передних амортизаторов на Рено Логан будет очень кстати тем, кто никогда не менял их своими руками. Работы выполняются на подъемнике, или же при помощи домкрата.

Замена передней стойки на Renault Logan

Стойка амортизатора крепится двумя болтами на «18», откручиваем их от поворотного кулака. Но чтобы открутить нижний болт придется, открутить болт крепления суппорта к скобе. После чего отворачиваем верхний болт стойки (ключ на «21» и шестигранник на «6»).

Для того, чтобы в дальнейшем избежать необходимости снимать суппорт, можно просто нижний болт крепления стойки перевернуть, и закрутить шляпкой в другую сторону.

Перед установкой нового амортизатора рекомендуется 5 раз его прокачать. Делается эта процедура следующим образом — нажать на шток до упора., и потом отпустить его, дав вернуться в исходное положение самостоятельно.

Каталожные номера и цены амортизаторов Рено Логан

Оригинальный передний амортизатор имеет артикул Renault 60 01 550 751 или Renault 54 30 223 44R, а его средняя цена находится возле 3200-3400 рублей. Берут их достаточно часто, но все аналоги популярнее:

• Monroe G7203 — около 3000 рублей;
• Kayaba 338713 — 3100 рублей;
• TRW JGM815T — 2700 рублей.

Замена пружины передней стойки Рено Логан

Чтобы поменять пружину или сам амортизатор, нужно разобрать стойку. Стяжку можно использовать по желанию, так как на Логанах высота оригинальной пружины не слишком большая, и для ее снятия/установки не нужно прилагать больших усилий.

При установке новых пружин нужно стараться не допустить ударов по ним, или каких либо других внешних повреждений. Поверхность покрыта специальным защитным шаром, и при его повреждении может быстро начать покрываться коррозией. При установке новой пружины нужно ее витками попасть в специальные пазы, которые есть в верхней и нижней чашке амортизатора.

Наглядно смотрите видео, где пошагово показано и рассказано, как происходит замена амортизатора и пружины передней стойки Renault Logan.

Каталожные номера передних пружин для Logan

Оригинальная пружина для передней подвески Логана имеет артикул Renault 6001548549. Средняя цена — 2000 руб. Наиболее популярные аналоги:

• Francecar FCR210220 — около 1400 рублей;
• Asam 30197 — 1300 рублей;
• Miles DB43008 — 980 рублей.

Все цены указаны по состоянию на лето 2021 года для Москвы и области.

Причины износа

На степень износа опорного подшипника на Renault Logan влияют несколько факторов:

• Состояние передней подвески и рулевой рейки.
• Качество дорожного полотна.
• Загрязнение скользящих элементов.
• Агрессивный стиль вождения.
• Воздействие повышенных нагрузок.
• Естественный износ элемента.

По мнению специалистов, проведение профилактических мер обеспечит безопасность на дороге, а также поможет избежать ремонта.

Меняем опорный подшипник на Рено Логан своими руками

В Рено Логан, как у бюджетного авто, есть свои поломки, которые происходят наиболее часто. Если у авто достаточно большой пробег, то его владелец на неровной дороге сможет услышать стуки в районе передней подвески. Наиболее часто они могут слышаться справа. В большинстве случаев причиной этого становится опорный подшипник. За счет этого элемента работает вся подвеска и амортизационная система автомобиля.

Какой подшипник выбрать: оригинал и аналоги

Чтобы не ошибиться при выборе подшипников, рекомендуется отдать предпочтение качественным особенностям, которые предлагают разные производители.

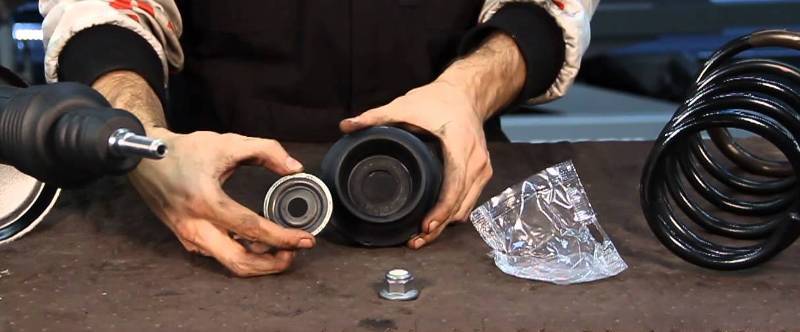

В торговой сети представлен обширный ассортимент, имеются и комплект (опорный подшипник в сборе с шарикоподшипником) и запасные детали по отдельности. На Renault Logan специалисты рекомендуют приобретать только качественные изделия.

Оригинальный заводской артикул опорного подшипника на Renault Logan:

• Шарикоподшипника – 600102585.
• Опоры переднего амортизатора – 6001547499.

Краткий обзор опорных подшипников для Logan:

• Febi – пр-во Германия, арт. 010089. Качество, продолжительный срок службы. Нередко используются на Логан.
• Kayaba – пр-во Япония, арт. MB01504. Все запасные части этого производителя, включая опорные подшипники, отличаются высоким качеством.
• Metalcaucho – пр-во Испания, арт. 004180. Отзывов о нем практически нет, но на вид – надежный.
• GSP 0510762 – пр-во Китай, качество оставляет желать лучшего. По отзывам автовладельцев, прослужит не более 10 тыс. км.

Не меньшую роль при замене подшипника играет и опора амортизатора. Ее стоимость сопоставима с ценой опорного подшипника.

Как правильно подобрать детали?

И так, главный вопрос, как поменять вышедший из строя подшипник передней стойки? Чтобы не ошибиться с выбором опорных подшипников, следует взять во внимание качественные особенности детали, предлагаемые производителями. В большинстве случаев подшипники реализуются в сборе с опорами. В среде автовладельцев эти конструкции именуют люстрами.

Деталь выполнена в виде резинометаллического блока, в который интегрированы пластиковые элементы скольжения. Верхней опоре стойки предоставлена весомая роль – гасить колебания самого амортизатора и смягчать удары в кузовную чашку лонжерона, предотвращая распространение воздействия по всему периметру каркаса автомобиля.

Для диагностирования функциональной способности опор Рено Логан выполняем нехитрые действия – вращаем руль на несколько полных оборотов и слушаем звуки, исходящие из района передней подвески. Неисправность рассматриваемых нами элементов проявит себя в виде скрипов и шума.

Ввиду отсутствия у люстр конструктивной прочности, выход их со строя – весьма частое явление. Основными причинами появления неисправности являются:

• воздействие повышенных нагрузок;
• ускоренное загрязнение скользящих элементов.

Необходимые инструменты для замены

Для замены опорного подшипника понадобится несколько часов, набор инструментов и помощь напарника.

Инструментарий, необходимый для проведения работ:

• Домкрат, подставка.
• Стяжка для пружины.
• Ключ на «6» (шестигранный).
• Головки на «13», «18».
• Стандартный набор инструментов.
• Новые запасные части: опорный подшипник, опора амортизаторов, ступичная гайка.

Когда все это имеется, можно приступать к работе.

Признаки неисправности ОП

В ходе эксплуатации неудовлетворительное дорожное покрытие, жесткий стиль вождения и низкое качество деталей становятся причиной выхода из строя узла качения. Наличие приведенных ниже признаков позволяет говорить о неисправности ОП:

Сразу нужно отметить, что деталь ремонту не подлежит, на автомобиле Рено Логан нужна только замена опорного подшипника по видео, где показаны основные технологические моменты. Однако узел может прослужить дольше, если проводить вовремя его профилактику. Для этого с ОП снимают защитный чехол и обрабатывают внутреннюю часть обоймы литиевой смазкой.

Подытожим проделанное

Итак, замена опорного подшипника завершена. Нам удалось подробно разобраться в тонкостях «операции» по замене подшипника в Renault Logan. Рекомендуем ее выполнять с привлечением адекватного помощника.

Соблюдайте осторожность при манипуляциях с упругими компонентами ходовой Renault Logan. Это поможет избежать травм!

Пользуйтесь только качественными инструментами и приспособлениями. Изношенные элементы заменяйте только на фирменные продукты. И помните, что замена опорного подшипника осуществляется в строгом порядке, согласно инструкции.

Применяйте этот материал в качестве руководства к действию и не забывайте об информативном видео материале по данной тематике.
