Недавно, возвращаясь с работы, со мной возникла такая ситуация — при включении зажигания перестала гореть контрольная лампа заряда аккумулятора, сама зарядка пропала, а стрелка вольтметра показывала лишь уровень заряда АКБ.

Поэтому, кое-как добравшись до дома, решил выяснить причину и, порывшись в интернете, приступил к работе.

Для начала, немного теории: при работе двигателя подсевший аккумулятор заряжается постоянным напряжением в 13,6-14,2 В от бортовой сети автомобиля через генератор. Из-за разной частоты оборотов коленчатого вала двигателя для поддержания указанного напряжения в цепь возбуждения генератора включен регулятор напряжения (РР, «таблетка», «шоколадка»), которое при повышении напряжения в сети выше номинального уменьшает ток, идущий на обмотку возбуждения генератора. Намагничивание полюсов ротора уменьшается, что приводит к понижению его выходного напряжения. Поэтому причины того, что генератор не дает зарядку на аккумулятор, связаны с элементами «цепи возбуждения» или же цепи выходного напряжения «генератор-аккумуляторная батарея», включая и сам генератор. Когда включается зажигание, замок (14) включает и реле зажигания (13). При этом +12В от аккумуляторной батареи (1) проходят через контакты реле и предохранитель №10 монтажного блока, затем подаются в бортовую сеть и на вывод контрольной лампы заряда (11) аккумулятора и датчика зарядки в панели приборов (12). После этого они идут через диод, монтажный блок (10) (штекеры Ш5-Ш10), подаются на штекер «61» генератора и попадают на клемму встроенного РР (7) и через щетку и контактное кольцо на обмотку возбуждения (8) — производится стартовое возбуждение генератора (4). При увеличении частоты оборотов двигателя, а с ним и ротора генератора, фазовое напряжение возрастает, и оно через блок дополнительных диодов (3) повышает напряжение на обмотке возбуждения и на выходном диоде контрольной лампочки зарядки аккумулятора. При достижении выходного фазового напряжения до +12В на обеих выводах лампы АКБ напряжение выравнивается, и из-за отсутствия разности напряжений она гаснет (как при заводке автомобиля). При этом генератор вырабатывает напряжение больше 12В, которое заряжает АКБ через выход «30».

Таким образом, чтобы устранить проблему нам надо последовательно проверить все элементы системы начиная с элементов «цепи возбуждения» и заканчивая цепью «генератор-АКБ». Вооружаемся мультиметром, отверткой-индикатором или лампочкой с проводом, и начинаем:

Без исправной заряженной аккумуляторной батареи эксплуатация машины невозможна. Если вы заметили, что нет зарядки на ВАЗ 2107, неисправность необходимо устранять немедленно. Если продолжать использовать автомобиль, особенно в ночное время, аккумулятор очень быстро сядет и придется воспользоваться буксиром или эвакуатором. Чтобы разобраться, почему нет зарядки аккумулятора и как устранить проблему необходимо начать с теории.

Причины отсутствия зарядки аккумулятора

Для правильной работы системы зажигания и других электрических схем ВАЗ 2107 напряжения в бортовой сети должно быть постоянным. При не работающем двигатели, постоянное напряжение поддерживает аккумулятор. После запуска двигателя, вступает в работу генератор автомобиля, он обеспечивает зарядку аккумулятора и поддерживает напряжения бортовой сети в пределах 13,6-14,2 вольт. Независимо от оборотов напряжение на генераторе должно оставаться постоянным. Это обеспечивается реле-регулятором, которое в зависимости от оборотов меняет напряжение цепи генератора. Если напряжение падает ниже допустимого уровня, ток обмотки повышается, повышая выходное напряжение и наоборот.

Если нет зарядки на ВАЗ 2107, возможные причины могут быть следующими:

• плохой контакт или обрыв в сети возбуждения выходного напряжения генератора;
• неисправно реле-регулятор;
• обрыв ремня генератора.

Устранение неисправности работы генератора следует, прежде всего, начать с выявления причины отсутствия заряда АКБ.

Генератор ВАЗ 2107 назначение и основные функции

Работоспособность аккумуляторной батареи на ВАЗ-2107, как и на многих прочих машинах, зависит от трех основных деталей: генератора, регулятора напряжений, систем соединения этих двух устройств.

Машинная генераторная установка, генератор – это элемент, выполняющий задачи по обеспечению электроэнергией различные узлы автомобиля, а также по обеспечению постоянным зарядом аккумулятора. К числу основных комплектующих деталей генераторной установки относятся:

• корпус с обмотками;
• якорь;
• выпрямитель тока;
• стабилизатор.

Генераторная установка функционирует за счет привода – ремня, проходящего от шкива коленчатого вала.

Полезные советы при зарядке аккумулятора

Пропала зарядка в авто ВАЗ 2107

Как найти причину отсутствия зарядки аккумулятора

Первым признаком отсутствия зарядки – это загорание контрольной лампы на приборном щитке или если стрелка вольтметра не находится в зеленой зоне при работающем двигателе. Более точно можно проверить напряжение на аккумуляторе с помощью мультиметра.

При работающем двигателе напряжение на аккумуляторе должно быть – 13,9±0,3 В. Если зарядка аккумулятора нет, напряжение будет составлять примерно 12 В.

Предупреждение: чтобы избежать выхода из строя ЭБУ и реле регулятора, запрещается при работающем двигателе снимать клеммы АКБ.

Повышенное или пониженное напряжение бортовой сети вредит аккумулятору. В первом случае выкипает электролит, во втором – он разряжается, что приводит к выходу из строя АКБ.

Чтобы найти неисправность и устранить ее, понадобятся следующие инструменты и приборы:

• контрольная лампа 12 В;
• мультиметр;
• нож;
• плоская отвертка;
• пассатижи;
• наждачная бумага.

Не горит лампа АКБ, нет зарядки ВАЗ-2107. Что делать?

Как определить уровень зарядки?

Первичный контроль об уровне зарядки на ваз 2107 осуществляется приборами на панели: контрольной лампы и вольтметра. Если заряд в норме, указательная стрелка будет находиться в области зеленого цвета, а лампа контроля при работающем двигателе должна тухнуть.

Чтобы более точно проверить уровень напряжения нужен вольтметр. Как уже было сказано ранее, правильный заряд — 13,6 — 14,1 вольт.

Можно приобрести специальный автомобильный электронный вольтметр или совмещенный с часами. Устанавливаемый как вместо штатных часов так и на торпеде.

Подготовка к устранению неисправностей

При обнаружении проблемы, приступаем к диагностике. Для начала приготовим инструменты.

Список инструментов:

• Мультиметр (вольтметр);
• Наждачная шкурка или надфиль;
• Ножик;
• Пассатижи;
• 12-ти вольтная контрольная лампа (контролька).

Устранение отсутствия зарядки аккумулятора

Первым делом стоит проверить натяжение ремня генератора – именно он приводит в действие генератор и помпу охлаждающей жидкости, поэтому данная неисправность может проявляется еще и перегревом двигателя.

Если не горит лампа зарядки аккумулятора ВАЗ 2107, а по вольтметру показывается нормальное напряжение бортовой сети и при этом аккумулятор не заряжается, очевидно причина в контактах на клеммах.

Нужно снять клемы с аккумулятора и зачистить их наждачной бумагой. Если зарядка не появилась, необходимо сделать замер напряжение на выходе «30» генератора при работающем двигателе. Если показания напряжение на данном выходе и аккумуляторе имеют сильное отличие, надо зачистить контакты и проверить провод, идущий от генератора до АКБ. Если провод неисправен, то он подлежит замене.

Если напряжение в бортовой сети в пределах при работающем двигателе, но при включении фар оно падает, причина в слабом натяжении ремня генератора. При повышенной нагрузки слабый ремень пробуксовывает. Правильная натяжка ремня, это когда при усилии 10 кгс он должен прогибаться на 12-17 мм.

Еще одной причиной отсутствия зарядки может быть замыкание или обрыв обмотки статора или ротора, а так же пробитый диод выпрямителя на генераторе.

Диоды можно проверить при помощи контрольной лампы или мультиметра, чтобы проверить их сопротивление. Для проверки диодов при помощи контрольной лампой надо снять клемму «+» с аккумулятора и подсоединить контрольную лампу одним концом к плюсовой клемме, а другим нужно последовательно коснуться трех болтов, показанных на рисунке ниже. Потом проделать ту же самую операцию, только с клеммой «-». Если контрольная лампа загорается, значит проверяемый диод пробит.

Как происходит зарядка АКБ в ВАЗ 2107

Чтобы понять, как происходит процесс зарядки аккумулятора «семёрки», необходимо знать принцип работы генератора и разобраться в схеме соединений этих устройств.

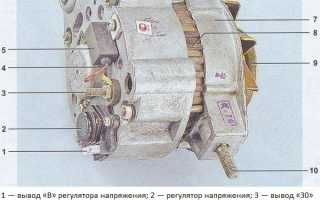

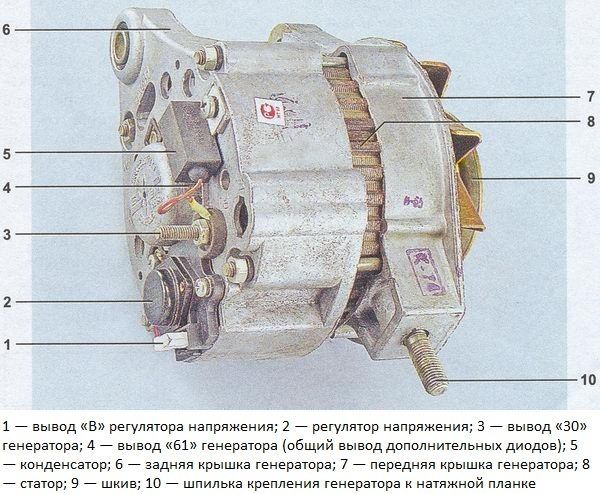

Устройство, привод и характеристики генератора ВАЗ 2107

Автомобильная генераторная установка служит для обеспечения электроэнергией бортовой сети машины, а также для подзарядки АКБ при запущенном силовом агрегате. Конструктивно она состоит из следующих основных элементов:

• корпуса с обмотками (статора);
• якоря (ротора);
• модуля преобразования тока (выпрямителя);
• стабилизатора (регулятора величины напряжения).

Генератор служит для обеспечения электроэнергией бортовой сети машины
Установка приводится в действие ремнём от шкива коленчатого вала.

На протяжении всей своей истории «семёрки» оснащались двумя типами генераторных агрегатов: 372.3701 и 9412.3701. Они имеют конструкцию и принцип работы, за исключением того, что у агрегата 9412.3701 лопасти вентилятора расположены внутри корпуса, а выпрямительный модуль — снаружи.

Таблица: основные технические характеристики генераторных установок ВАЗ 2107

372.3701	9412.3701
Номинальное напряжение, В	14	14
Ток при номинальном напряжении и оборотах якоря 5000 об/мин, А	55	80
Максимальная мощность, Вт	770	1120
Вес, кг	4,5	4,9

Рабочие показатели этих устройств сильно отличаются в плане величины вырабатываемого тока и выдаваемой мощности. Генератор 9412.3701 более производительный. Он применяется в инжекторных «семёрках», где бортовая сеть дополнена электронной системой управления двигателем.

Какие причины могут вывести из строя реле зарядки?

Всего две, не считая грубых поломок корпуса генератора:

• «плановый» износ щёток, которые представляют собой графитовые электроды. В этом случае постепенно нарушается контакт и совсем пропадает. В результате не подаётся ток на обмотку возбуждения генератора, и он не работает;
• Случилось короткое замыкание в самой электросхеме, при этом выходной ток на генераторе и аккумуляторе есть, но он выше 14,8 В.

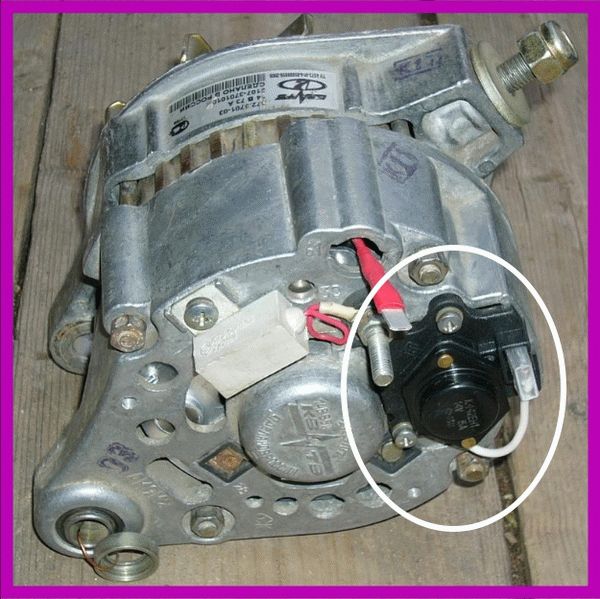

Реле зарядки находится на генераторе, на его задней крышке, и, какой бы формы и цвета не была «таблетка», из корпуса генератора к нему выходит жёлтый провод. Реле расположено так, что его можно заменить, не снимая генератор. Но на рисунках для удобства показана работа на снятом генераторе.

Где искать неисправность и как её устранить

Как мы уже выяснили, горящая лампочка зарядки аккумулятора индикатора заряда аккумулятора свидетельствует о том, что генератор поломался и больше не заряжает АКБ. Однако бывает ситуация, когда на автомобиле ВАЗ 2106 горит лампочка зарядки и не тухнет, а аккумулятор все равно заряжается. Причиной этого также является неправильная работа генератора или поломка в схеме его подключения.

Чаще всего такая ситуация встречается из-за того, что напряжение на генератор меньше нормального. Так, номинальное напряжение АКБ 12 В, а для зарядки требуется напряжение от 13,5 до 14,4 В.

Нарушены контакты на клеммах АКБ

Если клеммы аккумуляторной батареи окислились, их сопротивление увеличивается, поэтому величина зарядного тока уменьшается. Часто в таком случае индикаторная лампочка тускло горит.

Чистка АКБ осуществляется в таком порядке:

• отсоедините провода от аккумулятора. Сначала откручивается черные провода, идущие к отрицательному контакту. Потом можно отсоединить кабели от положительного вывода, они красные;

Отсоединение провода от аккумулятора

• протрите АКБ влажной тряпкой;
• чтобы приготовить жидкость для чистки растворите 30 грамм соды в 500 мл воды;
• окуните старую зубную щетку в приготовленный раствор и почистите ей вокруг клемм, особенно тщательно – в местах образования окислов;

Чистка клемм

• удалите чистящую жидкость с клемм и протрите все обработанные места сухой тканью;

Удаление чистящей жидкости

• прикрутите кабели на свое место.

Установка кабеля

Натяжение ремня генератора ослабло

При длительной работе ремень может растянуться, его напряжение ослабнет и он начнет «проскальзывать». В этом случае его нужно подтянуть или заменить. Чтобы подтянуть ремень, нужно:

• при помощи гаечного ключа на 17 ослабить крепление гайки, фиксирующей положение генератора на скобе;

Ослабляем крепление гайки, фиксирующей положение генератора на скобе

• используя гаечный ключ на 19, ослабить гайку штока генератора;

Ослабляем гайку штока генератора

• натягиваем ремень. Если вручную не получается, можно использовать монтировку;
• закручиваем гайку, крепящую генератор на регулировочной скобе;

Проверка натяжения ремня
После того как все сделано, нужно проверить натяжение ремня. Для этого нажмите на ветвь ремня большой отверткой. Прогиб между коленвалом двигателя и помпой должен быть в пределах от 12 до 17 миллиметров, а между электрогенератором и помпой – от 10 до 17 миллиметров. Если натяжение ремня будет слишком большим, то увеличится износ подшипников, к тому же ремень может оборваться.

Видео “Как заменить ремень генератора”:

Часто возникающие неисправностиПлохой контакт вывода генератора с «массой»Для диагностики данной неисправности нужно проверить все контакты, соединяющие корпус генератора с «массой». Устранить поломку можно так же, как и в описанном выше случае с окислением клемм аккумулятора.Вышло из строя реле индикаторной лампыПричиной, по которой может светиться индикаторная лампа, может стать поломка реле. В этом случае напряжение на клеммах АКБ, необходимое для зарядки, при заведенном двигателе будет присутствовать, а лампочка все равно будет гореть. В таком случае нужно снять реле, разобрать его и почистить контакты. Если чистка не помогла, замените реле.

Неисправности генератора

При выходе из строя одного из диодов выпрямительного моста вырабатываемое напряжение уменьшится. Проверка осуществляется в следующем порядке:

1. К отрицательной клемме аккумулятора нужно подсоединить пластину выпрямительного моста (корпус).
2. Присоединить один вывод контрольной лампочки к положительной клемме аккумулятора, а другой – к выходу диода.
3. Лампочка не должна гореть. Если она загорелась, диодный мост пробит.

Прозвонка диодного моста
Устранять поломки, связанные с контрольной лампочкой, несложно. Главное, отыскать причину, и тогда вам не придется ехать в сервисный центр и платит деньги за ремонт.

Сейчас читают:

Почему пропала зарядка на ВАЗ 2107 – ищем и устраняем неисправности

Нет зарядки на Газели Бизнес — типовые неисправности

Пропала зарядка на Ниве: основные причины и инструкция по ремонту всех моделей

Как и чем можно зарядить аккумулятор автомобиля если нет зарядника

Нет зарядки на ВАЗ 2114 — основные причины и способы их устранения

Всем привет, с вами Автопособие, и сегодня в рубрике «Ремонт своими руками» мы поговорим о неисправностях АКБ, генератора, бортовой сети, а также других причинах, по которым на приборной панели загорается лампочка аккумулятора.

Каждый из вас, наверное, замечал красненькую коробочку на панели приборов, обозначающую аккумуляторную батарею. Все мы знаем, что загорается она при повороте ключа в замке зажигания и гаснет, когда мотор запускается. Почему это происходит? Когда вы вставили ключ и повернули его в замке зажигания, происходит автоматическая диагностика практически всех систем двигателя (ABS, ESP, Airbag, Check Engine и т. д.), после успешной самопроверки индикаторы гаснут, что свидетельствует об исправности той или иной системы. То же самое и с АКБ, когда она в порядке, индикатор гаснет, в случае проблем с аккумулятором, лампа аккумулятора горит.

В этой статье я расскажу о том, почему горит лампочка аккумулятора, а также о неисправностях, из-за которых может загореться лампа АКБ.

Как заменить реле зарядки?

• Важно! Вначале, как всегда, отключаем «массу», снимаем «минусовой» провод с клеммы аккумулятора, затем снимаем жёлтый провод, идущий с генератора на реле, затем с помощью отвёртки с крестовым шлицем выворачиваем его;
• Затем вытаскиваем вместе со щётками:
• Теперь нужно провести диагностику. Для этого тестируем напряжение на щётках вольтметром, а само реле запитываем от АКБ, «имитируя» выпрямленный ток генератора. При этом на вывод «В», на жёлтый провод подаём (+), на другую клемму подсоединяем (-), «массу». Признаки неисправности нам знакомы. Если тестера нет, можно взять лампочку 1-3 Вт, на 12 В.
• когда устанавливается новое реле, нужно при установке плотно нажать на него, так как новые, неизношенные щётки оказывают большее сопротивление.

Если после принятия этих мер нет эффекта, нужно искать причину в генераторе, об этом расскажем в следующий раз. При этом помните, что если вы снимаете генератор, то или у вас: есть приличные знания в электротехнике, или вам есть, кому его отдать. Третьего не дано, тем более, если у вас стоит инжектор.

В заключение позвольте рассказать про несколько других причин отсутствия зарядки или имитации, а так же дать совет:

1. Если у вас ВАЗ 2107 инжектор, то категорически не рекомендуется на работающем двигателе сбрасывать клемму аккумулятора для различных «проверок», и особенно подпускать к капоту посторонних для этой цели. Это очень вредит электронным «мозгам».
2. Желательно любителям «прикурить», уметь сказать твёрдое «нет», если у вас ВАЗ 2107 инжектор.
3. На приборном щитке к плате не припаяны разъёмы, а приклёпаны. Поэтому у некоторых автомобилей на морозе, пока холодный салон, отсутствует контакт с лампой зарядки. Она горит, имитируя отсутствие тока с генератора. После прогрева салона контакт восстанавливается и лампа гаснет.
4. Следующая причина у любителей ездить на мойку на морозе. Когда вода попадает в реле и щёточный узел и там замерзает, то зарядки нет. Выход – погреть любым мощным феном.

Устранение поломок

Первое, что нужно сделать, это проверить натяжение ремня привода генератора. Давайте рассмотрим основные причины, по которым может пропасть зарядка на ВАЗ-2107. Причины на самом деле могут быть в чем угодно – даже в простом обрыве ремня. Со временем он изнашивается и приходит в негодность. На «семерках» ремень приводит в движение еще и насос охлаждающей жидкости. И если вдруг порвется ремень, это можно увидеть по тому, что моментально повысится температура антифриза в блоке двигателя.

В том случае, если в приборной панели не горит контрольная лампочка, а в бортовой сети напряжение находится на нормальном уровне, но зарядки все же нет, можно поискать причину такого явления в клеммах и контактах, которыми соединяются провода. Снимите с аккумуляторной батареи клеммы, чтобы произвести их очистку. Очень часто они покрываются слоем окислов, которые мешают проводить ток. В результате происходит большое падение напряжения. Довольно часто неисправность кроется даже не в самих проводах зарядки, а в шине, которая соединяет кузов, блок двигателя и минусовой вывод аккумулятора.

Что делать если нет зарядки, слабая зарядка (аккумулятор разряжается)?

Если аккумулятор вашего Ваз 2107 разряжается, то «виноватым» может оказаться один из трех элементов: генератор, регулятор напряжения, соединения между ними. Определить «кто виноват» можно очень просто, даже без дополнительных приборов. Как- поможет эта статья.

Выполняем проверку с помощью штатного оборудования

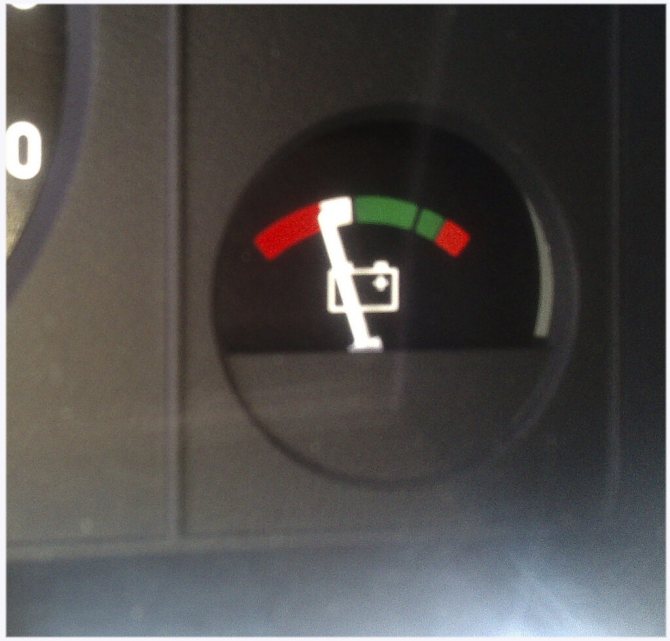

Для наблюдения за работой генератора на «семерке» есть два прибора: вольтметр и контрольная лампочка на панели приборов. С их помощью можно отследить причину ваших бед.

1) Включите зажигание не включая стартера и посмотрите на контрольную лампу. Она должна светить полным накалом, как на фото. Стрелка вольтметра, в норме, стоит на белом участке шкалы (фото). Допустим, все О.К. — переходим к пункту 2

Горит лампа контроля зарядки аккумулятора

Положение стрелки вольтметра до запуска двигателя (зажигание включено)

Лампа не горит, стрелка вольтметра при включении зажигания остается на нуле

Проверьте предохранитель №10 в монтажном блоке. 99% он окажется перегоревшим. При этом все остальные лампы на панели приборов тоже окажутся обесточенными. Замените его точно таким же и повторите проверку. Ели предохранитель сгорел снова, нужно искать причину, то есть короткое замыкание. Проверяем не отсоединились ли провода от генератора, не перетерлась ли где-то изоляция и т.д. Найти причину поможет схема 3 вот по этой ссылке

Нет зарядки – признаки

Ситуация, при которой генератор перестал выполнять свои основные задачи по обеспечению электрической энергией аккумуляторной батареи, может быть определена при помощи следующей симптоматики:

• батарея теряет заряд с увеличенной скоростью;
• частые сигналы от соответствующей лампы на приборной доске;
• снизился уровень производительности электроприборов в автомобиле.

Водитель, заметивший одну из этих ситуаций, или все сразу, сможет сделать вывод о неисправности бортового генератора.

Сигнальная лампа

Российский автомобиль ВАЗ-2107 оснащен бортовой приборной доской, на панели которой расположены индикаторы, указывающие, в том числе, и на наличие конструктивных неполадок. Одна из лампочек отвечает за передачу информации, касающейся стабильности работы генератора: если цепь функционирует в штатном режиме, индикатор светится только при зажигании, ровно до того момента, пока не запустится двигательная установка.

Обратите внимание: правильная работа узла подразумевает, что сигнальная лампа должна погаснуть сразу же после того, как двигатель буде запущен в работу. Если индикатор продолжает гореть – в цепи возникли неполадки.

Быстрая разрядка аккумулятора

Неполадки, возникшие во время работы генераторной установки, немедленно отразятся на состоянии заряда аккумуляторной батареи. Неисправный генератор не сможет обеспечивать должный уровень электрического напряжения, необходимый для качественной зарядки аккумулятора. Водитель может определить недостаточное количество заряда в батарее по возникновению трудностей в момент запуска мотора.

Снижение производительности электрооборудования

Так как генератор работает с целями обеспечения бортовых электроприборов должным количеством энергии, его неполадки приведут к возникновению сбоев в работе различных устройств. Водитель, подозревающий наличие неисправности, должен попробовать запустить в работу какие-либо узлы, для функционирования которых нужно электричество: например, включить фары или отопительный аппарат.

Снижение производительности этих устройств – недостаточно яркий свет и слабое вращение вентилятора, станут признаками поломки генератора.

Что делать, если аккумулятор «кипит»

Лампа гаснет, стрелка вольтметра уходит вправо в красный сектор, в салоне резкий «химический» запах. На холостом ходу стрелка в зеленом секторе, но стоит «газануть»- уходит вправо до упора. Это показывает, что регулятор напряжения (шоколадка) вышел из строя. Если такое произошло, ехать дальше- себе дороже! Может перегореть все электрооборудование автомобиля, да и аккумулятору достанется, электролит будет «кипеть», пластины могут покоробиться. Чтобы добрать до места ремонта, можно на время отключить генератор сняв провод с клеммы «61» генератора. На хорошем аккумуляторе можно проехать довольно долго, только не забудьте отключить лишние электроприборы- вентилятор печки, обогрев заднего стекла, магнитолу и т.д. Фары или ходовые огни придется оставить.

Напряжение слишком высокое (перезаряд)

В этой статье описан простой способ определения неисправности генератора, регулятора напряжения и соединений между ними. О том как все это ремонтировать в следующей статье.

У меня ВАЗ 2107 инжектор стрелка вольтметра уходит в лево на красное при этом зарядка в норме и на холостом и под нагрузкой

Сергей! Такое мне встречалось, там вообще «врали» все стрелочные приборы. Заменили приборную панель в сборе. Причина ради интереса была найдена- пробитые диоды.

Ваз 2107 инжектор, генератор выдавал 12,5В, лампа при включении зажигания лампа горит, вольтметр в белой зоне, при заведенных лампа тухнет, вольтметр остается в белой, поменял таблетку и диодный мост, выдал 13,2 В, спустя сутки вновь 12,5

К сожалению, качество запчастей сегодня- просто ужасное. Скорее всего снова вышел из строя диодный мост. Иногда, по словам знакомых из автосервиса, перебирают по несколько штук, пока не «приживется». Или можно попробовать купить б/у генератор на авторазборе.

Диагностика генератора

Для того чтобы проверить диоды, нужно использовать мультиметр или контрольную лампу. При помощи мультиметра вы можете измерить сопротивление полупроводников в запертом состоянии. Для того чтобы продиагностировать приборы с помощью лампы, нужно отключить от аккумулятора плюсовой вывод. Один провод нужно соединить с положительным выводом аккумулятора, а второй – с тремя болтами выпрямительных диодов.

После нужно проделать аналогичную операцию с отключенной минусовой клеммой (и включенной плюсовой). В том случае, если лампа начнет загораться, это может говорить о том, что соответствующие диоды пробиты. Самый оптимальный вариант – установка нового блока диодов. Но можно в целях экономии и заменить только те, которые вышли из строя.

Главное условие при ремонте – все делать аккуратно. Ток проходит в этом узле большой, поэтому слабая изоляция приведет к тому, что образуется искровой промежуток, который станет причиной выхода из строя не только полупроводников, но и обмоток генератора. Если на ВАЗ-2107 горит зарядка, то это может говорить о том, что один из нескольких узлов вышел из строя.

Назначение реле регулятора ВАЗ 2107 инжектор и карбюратор

Основным предназначением реле регулятора напряжения на ВАЗ 2107, да и любом другом автомобиле, является поддержание стабильного и достаточного зарядного тока для бортовой сети и аккумулятора авто, а также с целью выравнивания скачков напряжения в идущих о генератора. Перепады генерируемого напряжения возникали бы, так как генератор вращается с различной частотой. Когда питание снижается ниже 12В, то аккумулятор перестает заряжаться, и вся ботовая сеть функционирует уже не на 100%. Если напряжение превышает 16 Вольт, то это может привести к закипанию аккумулятора, а также выходу из строя бортовых приборов.

На автомобилях ВАЗ раннего производства карбюраторного типа регулятор напряжения стоит на левой арке подкапотного пространства. Такие устройства еще называются внешними, так как они устанавливались вне конструкции генератора. Если быть точнее, то в генераторе устанавливался щеточный механизм, а управление осуществляется посредством печатной платы, которая устанавливалась вне изделия.

Большая часть автомобилей ВАЗ 2107 карбюраторного и инжекторного типа оснащаются генераторами со встроенными реле зарядки. Реле зарядки на таких автомобилях ВАЗ 2107 расположено непосредственно в противоположной от шкива стороне генератора.

Для поддержания приемлемого заряда аккумулятора требуется, чтобы генератор выдавал питание от 13,6 до 14,6 Вольт. Схема регулировки напряжения осуществляется за счет электросхемы, которая располагается на печатной плате(шоколадка) или в виде единого полупроводникового модуля(таблетки) со щетками. Релюшка, находящаяся внутри генератора, как правило не способна адекватно реагировать на температуру окружающей среды, из-за своего расположения близко к работающему двигателю. Встроенное реле иногда заменяют на трехуровневый регулятор напряжения, что обусловлено большей эффективностью изделия за счет ручной корректировки выдаваемого напряжения.

Как проверить реле зарядки на ВАЗ 2107

Если возникают подозрения на неисправную работу реле регулятора напряжения, то первоначально необходимо проверить напряжение на клеммах АКБ при заведенном авто. Питание должно быть не ниже 13 и не выше 14,6 Вольт. Причины такого повышенного или пониженного напряжения могут быть вызваны следующими факторами:

• неисправность регулятора зарядки;
• выход из строя самого генератора;
• отсутствие контакта в электрических соединениях аккумулятора или генератора.

Для проверки исправности шоколадки, необходимо ее демонтировать с генератора. Сделать это нужно путем вывинчивания двух болтов.

Важно знать! Перед тем как приступать к извлечению устройства, не забудьте откинуть клемму «минус» от аккумулятора.

Каким же способом проверить изделие на исправность, не снимая его с машины? Для этого необходимо подключить к клеммам аккумулятора вольтметр, после чего завести двигатель. Если показания вольтметра ниже 12,7В или выше 14,6В, то вероятность выхода из строя шоколадки равна 95%. Замените изделие на новое, после чего проверьте напряжение.

Важно обратить внимание на щетки изделия, которые должны выступать из щеточного узла на расстояние не меньше, чем 5 мм. Если щетки стерты, то щеточный узел нужно заменить.

Это интересно: 4 автомобильные жидкости, за которыми нужно следить

Замена изделия

Замена регулятора напряжения на ВАЗ 2107 осуществляется очень просто. Для этого нужно вывинтить два болтика при помощи отвертки или ключа, что зависит от модели генератора, после чего отсоединить клемму, а затем извлечь саму деталь, которая имеет вид, представленный на фото ниже.

Заменить регулятор напряжения достаточно легко, при этом даже нет необходимости снимать генератор. Перед проведением работ обязательно нужно откинуть клемму «минус» от аккумулятора, чтобы избежать возникновения короткого замыкания.

Заменить изделие можно на аналогичное, но рекомендуется воспользоваться трехуровневым регулятором. Он позволяет обеспечить более надежную стабилизацию, и три уровня выходного напряжения регулируемых.

Щеточный механизм устанавливается на место штатного реле, а коробочка с платой и переключателем на три положения закрепляется в любом месте подкапотного пространства, но обязательно с наличием массы на стяжном болту. После замены следует установить переключатель в соответствующее положение, в зависимости от температурных условий.

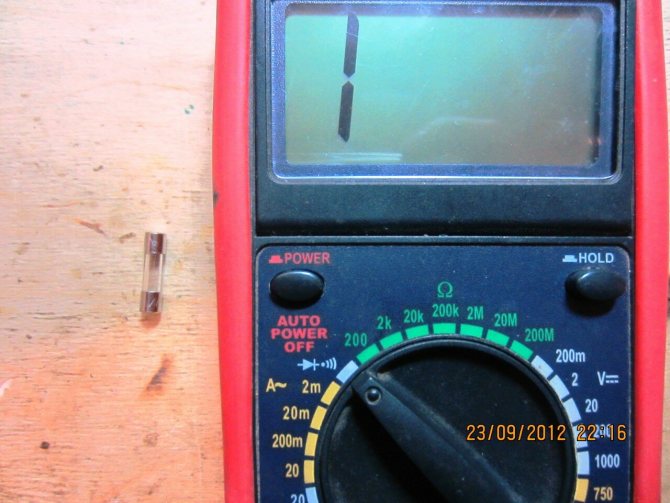

Проверка предохранителей Ваз 2106 – 2107 мультометром

Как проверить предохранитель в машине мультиметром нужно знать ещё и потому, что в некоторых случаях его замена не устраняет возникшую неисправность, схема нуждается в более доскональной проверке. Обычно выход его из строя виден невооружённым глазом, но в некоторых случаях обрыв можно обнаружить только после инструментальной проверки. Для этого используют автомобильный тестер или даже простой вольтметр для измерения постоянного тока.

Читать дальше: Бачок резонатора воздушного фильтра

1. Прикладываем щупы к предохранителю.
2. Далее, с помощью нехитрых манипуляций, мы расплавляем проводок внутри предохранителя. Следовательно, из рабочего предохранителя мы сделали нерабочий. Что же не сделаешь ради хорошей статьи!? :-). Опять прикладываем щупы к предохранителю и смотрим на поведение мультиметра.



3. Сопротивление бесконечно большое, никакого звукового сигнала типа «пип» мы не слышим. Предохранитель в обрыве. Его можно выбрасывать в мусорную корзину.

В обычный будний день, вышел к машине, и столкнулся с одной проблемой: на ВАЗ 2107 не горит лампа зарядки аккумулятора. Перестает гореть при включении зажигания, зарядка пропала, а стрелка показывает только уровень. Кто может сказать, что это такое, и как устранить неисправность?

Привет! В момент работы мотора подсевший аккумулятор питается постоянным напряжением от бортовой сети посредством генератора. Напряжение составляет 13-14,2 В. Как известно, коленчатый вал совершает обороты с различной частотой во время работы двигателя.

Чтобы поддерживать постоянное напряжение в цепь возбуждения включен специальный регулятор напряжения. Именно цепь возбуждения не позволяет генератору подавать аккумулятору нужное напряжение.

Рассмотрим разные ситуации, при которых загорается лампочка аккумулятора

1. Ситуация первая — бортовой вольтметр демонстрирует заряд, лампочка аккумулятора не горит, мультиметр показывает 12V на клеммах АКБ, при этом сам аккумулятор полностью разряжен.

Лечение: Производим зачистку клемм и проводов высокого напряжения, после чего снова производим измерение напряжения. Если это ни к чему не привело, проверьте напряжения на «30» клемме генератора. Один электрод мультиметра подсоедините к клемме генератора, второй к массе. Если в этом случае напряжение будет несколько выше, нежели на аккумуляторе, выполните «зачистку» «30» клеммы. В случае необходимости поменяйте провод, который идет от генератора к аккумулятору.

1. Ситуация вторая — воль, а также лампочка говорят о зарядке, при этом аккумуляторная батарея разрядилась. Напряжение на АКБ при этом в норме (~14V), но при нагрузке (сигнал, фары и. т.) стрелка зарядки дергается в крайнее левое положение. Причина — слабая натяжка ремня генератора, либо проблема с самим шкивом или подшипником.

• Кроме того, причиной вышеописанной ситуации может стать пробой одного из диодов или обрыв в обмотке статора. Сделайте следующее — выключите зажигание, затем проверьте диоды при помощи мультиметра, если обнаружится пробой — произведите замену.
• Не лишним будет проверить щетки генератора. Чтобы сделать это достаточно достать щетки и проверить их длину, если длина менее пяти мм. рекомендую заменить щетки генератора.

1. Ситуация третья — после поворота ключа в замке зажигания, лампа аккумулятора не горит, при этом датчик заряда не срабатывает, и зарядка на батарею не поступает. Вероятнее всего причина заключается в перегорании предохранителя. Он имеет обозначение «F10», его номинал равен – 10 Амп. Если после замены нового предохранителя вы не увидели результата, причина может заключаться в самом замке или реле зажигания.

1. Ситуация четвертая — после поворота ключа нет зарядки, однако все приборы при этом функционируют, лампочка аккумулятора не горит.

Лечение: Снимите проводок с клеммы «61» генератора, после чего подключите его непосредственно к минусу (то есть к кузову). Если после этого лампа загорелась, причина в обмотке возбуждения генератора.

• Также причина может заключаться в плохом контакте в разъеме. Необходимо все как следует зачистить и проверить результат, если его нет, очень возможно, что перегорела лампа. Если проблема не в лампочке (горит тускло или с перебоями), то и другие индикаторы будут гореть также тускло или с перебоями, если это происходит только с индикатором АКБ, то, возможно, причина именно в самой лампочке.

1. Ситуация пятая— после включения зажигания горит лампа АКБ, и после запуска мотора не гаснет, зарядка при этом, либо прерывистая, либо ее нет вообще. Причиной такого поведения может быть плохой контакт провода с разъемом на приборной панели.

После всех вышеописанных проверок проверьте реле-регулятор, дайте напряжение на его контакты. Проверьте напряжение на щетках, если оно равно 12V, реле исправно. В противном случае — замените реле-регулятор.

Внешние неисправности генератора

Диагностировать опытному водителю отказ электрооборудования автомобиля не составит особой сложности. Генератор дает напряжение, которое необходимо для зарядки аккумуляторной батареи и поддержания напряжения для всех приборов. Его напряжение — 14 В, которое можно измерить выводах, например мультиметром .

Если нет зарядки, то генератор выдает напряжение меньше 11.5 вольт, тогда необходимо первым делом проверить степень натяжения приводного ремня, не исключено что он проскальзывает. Обычно при этом вы услышите характерный свист, который исчезнет при подтягивании ремня. Если шумы не пропадают, вам необходимо произвести замену изношенного клинового ремня и проверить в каком состояние подшипники ротора.

Замена щеток генератора

Часто решение проблемы многие водителя находят в замене щеток генератора. Щетки стоят недорого, а заменит их можно буквально за 20 минут. Заменять их нужно не только в том случае, если загорается индикатор зарядка АКБ и постоянно горит, но, и, если не загорается лампа зарядки. Замена щеток генератора на ВАЗ 2112 проводится так:

1. Находим генератора, отжимаем защелки с двух сторон
2. Снимаем крышку генератора
3. Освобождаем два крепящих устройство винта по бокам
4. Получаем доступ к регулятору напряжения
5. Отворачиваем крепящие его элементы

Можно полностью заменить генератор, либо же отдельно только щетки. Иногда их не так просто найти, но нет ничего невозможного. Крепятся они путем пайки, берете паяльник и отпаиваете все провода, после чего становите новые щетки, вот и всё. Надеюсь, вам удастся решить свою проблему.
