Популярные причины неисправности

На наиболее распространенные причины приходится порядка 95% всех случаев, когда стартер не крутит. Потому первым делом обращаем внимание на них.

Как замкнуть стартер на прямую! Что делать если не крутит стартер!

Стартер не крутится в разных ситуациях по-разному. Это важно учитывать и четко прослеживать все сопутствующие симптомы. Так вы даже без помощи специалистов сумеете вернуть агрегат в строй и возобновить нормальную работу системы зажигания.

Ситуация	Вероятные причины
Наблюдается один щелчок, после чего стартер затихает	Силовые болты на втягивающем реле перегорели. Потому до него не удается дойти напряжению или оно составляет меньше необходимых 12 Вольт; Сломалась или деформировалась вилка, которая выталкивает бендикс. По этой причине бендикс не может полностью дойти до маховика, сердечники частично входят в катушку. Контакты не могут разомкнуться; У бендикса стерлись зубцы. Это не дает напряжению от втягивающего реле дойти до стартера; Произошел износ втулок якоря или щеток; Замкнуло обмотку
Происходит несколько последовательных щелчков	Села аккумуляторная батарея. Проверьте, подзарядите при необходимости; Ослабло крепление клемм аккумулятора или они окислились; Удерживающая обмотка не фиксирует должным образом сердечник, втягиваемый втягивающей обмоткой
Щелчки полностью отсутствуют, как и прочие признаки жизни стартера	Произошло короткое замыкание обмотки. В таких ситуациях отчетливо наблюдается запах гари, появляется дым; Разрушилось кольцо в редукторе пускового устройства; Деформировался, повредился ключ. Если его заменить, проблема может исчезнуть

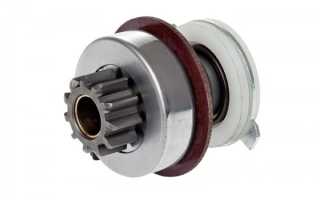

Бендикс
Не редко простая разборка и чистка внутренних компонентов стартера позволяет устранить проблемы с его функциональностью. Потому после снятия устройства и не обнаружения внутри него поврежденных элементов, попробуйте тщательно все зачистить, собрать и установить на место. Вполне вероятно, стартер начнет крутить.

https://youtube.com/watch?v=9y-6EiibdJs

Ремонт стартера — ООО "Стартерок"

Девятка "молчит" и НЕ ЗАВОДИТСЯ! Надо разговорить! (+Бонусы)

По каким причинам реле стартера может выйти из строя?

Чаще всего поломка данного устройства вызывается подгоранием его контактов. Явления весьма распространенное, обусловленное тем, что через реле проходит ток с большой силой (от 80 до 300 А). Из-за этого может образоваться искровой промежуток, который и становится причиной подгорания контактов. Это в свою очередь приводит к малой проводимости электрической энергии.

Также нередко на втягивающем реле отмечается обрыв обмотки. В тех случаях, когда такая беда случается в середине обмотки, водителю ничего не остается, как купить и установить новое устройство. А вот, когда обрыв возникает в зоне спайки обмотки и контакта, ситуацию можно исправить, заменив поврежденный участок.

стартер причины неисправности часть 1

Редкие ситуации

Случаются они заметно реже тех, что мы описали выше. Но исключать их ни в коем случае не стоит.

Изучив представленные ниже ситуации, сравните их с поведением вашего пускового устройства и автомобиля, который перестал крутить или щелкает, но не крутит.

1. При инжекторном двигателе в морозную температуру около -20 градусов по Цельсию все приборы функционируют. Это говорит о том, что аккумуляторная батарея полностью заряжена. При этом стартер почему-то крутить отказывается. Ваши действия:
   Если при попытке завести двигатель щелчков нет, проверьте состояние предохранителя, проводки и втягивающего реле;
2. При наличии щелчков наиболее вероятным источником проблем является втягивающее реле. Оно подлежит замене.

Машина не заводится. Отключается стартер.ваз 2109,2108 ,21099

1. В течение всего дня двигатель нормально заводился, а вечером вдруг перестал нормально работать. При повороте ключа в замке зажигания наблюдается только щелчок, но стартер не крутится. При попытке завести мотор несколько раз подряд раздается несколько щелчков. Ваши действия:
   Зарядите аккумуляторную батарею;
2. Обожмите, зачистите и потуже затяните контакты на стартере и аккумуляторе;
3. Если первые два пункта не дали результата проверьте саму батарею. Для этого проволокой замыкаются ее контакты. При исправной АКБ появится искра, плавящая проволоку;
4. Подключите плюс от аккумулятора прямо на втягивающее реле. Если стартер молчит, замените стартер.

АКБ автомобиля

1. В течение дня автомобиль заводился без проблем. Но после простоя в несколько минут попытки завести машину завершаются провалом. Поворачивая ключ, реле срабатывает, но стартер упорно не хочет крутиться. Замкнув два болта втягивающего реле, все завелось. Доехали до пункта назначения, остановились, выключили двигатель. При повторной попытке завестись та же ситуация. Только замыкание болтов уже не действует. Ваши действия:
   Разберите корпус пускового устройства;
2. Проверьте состояние щеток. Высока вероятность того, что они полностью стерлись. Отсюда такой эффект;
3. Замените щетки на новые. Это дешевле, чем полностью менять агрегат.

1. Стартер не крутит. При попытке замкнуть его только возникает шум, как при работе дрели. Двигатель при этом не подает признаков жизни. А вот с толкача завести удалось без проблем. Ваши действия:
   Убедитесь, что ваш стартер исправен;
2. Если с ним все в порядке, отправляйтесь в монтажный блок, проверяйте предохранители;
3. Также изучите состояние замка зажигания. Не исключено, что проблема с ним;
4. Не забудьте обязательно проверить проводку на наличие разрывов, замыканий;
5. Проверьте состояние контактов. Не редко минус не поступает на реле стартера только по банальной причине окисления или обгорания провода.

Разобравшись в причинах отказа в работе стартера, можно своими силами вернуть устройство к жизни. Не спешите выбрасывать старый стартер и покупать новый. Практика владельцев ВАЗ 2109 показывает, что частичный ремонт, а порой и простая чистка устройства, дает возможность на длительный срок возобновить функциональность одного из главных элементов системы зажигания.

Не заводится ВАЗ 21099 карбюратор Список популярных причин и способы починки

Где Находится Реле Зарядки На Уаз Буханка. Уаз реле зарядки

• Отсутствует напряжение со стороны аккумуляторной батареи к стартеру;
• Проверить индикатор на аккумуляторе, он должен гореть зеленым цветом.
• Если черным или красным, значит заряд сильно низкий, необходимо подзарядить батарею. Достаточно 20-25 минут для запуска мотора;
• Степень износа графитового стержня на разносчике трамплера превысила допустимые нормы, в следствии чего ток не поступает на первый цилиндр и смесь не может воспламениться;
• Откручиваем крышку трамплера и смотрим на стержень, он по центру внутри. Минимальная длина должна быть от 1,0 см и более, если меньше, замените крышку тармплера. Из-за того, что графитовый стержень не достает до разносчика, ток не передается на свечи и соответственно нет воспламенения.
• Дроссельная заслонка перекрыта, и воздух не попадает в рабочие камеры карбюратора;
• Проверить натяжение тросика «подсоса». Шток воздушной заслонки должен стоять строго вертикально, все иные позиции могут перекрывать ее и являться преградой для воздуха. Отожмите болт и выпрямите шток.
• Фильтр тонкой очистки топливной системы сильно загрязнен и не пропускает бензин в необходимом количестве в камеру сгорания;
• Посмотрите на цвет фильтра. Если он грубого оранжевого цвета, значит, его необходимо менять, так как он забит. Оптимальный цвет – светло желтый.
• Повреждена спираль на катушке зажигания, в результате чего свечи зажигания не получают искру, которая является источником воспламенения. См. статью «Как проверить катушку зажигания мультиметром»;
• Действуйте так: отсоедините плюсовой кабель на аккумуляторе, на катушке отвинтите верхнюю часть керамического блока и увидите металлическую спираль. При наличии повреждения, необходимо заменить весь керамический модуль. Иных вариантов нет. Категорически запрещено использовать пайку, не поможет.
• Топливный и/или воздушный жиклеры забиты и не могут передать смесь в камеру сгорания;
• Проверить можно только отвинтив крышку воздушного фильтра, сняв его вместе с верхней крышкой карбюратора. Выкрутив оба вида жиклеров, продуйте их потоком сжатого воздуха и вкрутите обратно. Менять нет необходимости.
• Повреждена линия электрического кабеля, который передает ток по цепи;
• Если вы не электрик, то вам будет сложно определить какой именно провод поврежден. Пробуйте только с тестером, начиная от пучка с замка зажигания;
• Отсутствует бензин в бензобаке (например его слили);
• Не работает или повреждена диафрагма в бензонасосе (см. признаки неисправности бензонасоса);
• Только сняв верхнюю крышку бензонасоса можно понять степень целостности диафрагмы. При повреждении замените.

• Поврежден или сильно изношен кулачек на штоке бензонасоса, в следствии чего шток коромысла не затрагивает его и не накачивается топливо в систему;
• В данном случае необходимо менять только весь бензонасос в целом. Когда стирается кулачок, он ремонту не подлежит.
• Засорен воздушный фильтр;
• Пробита головка блока цилиндров, и как следствие уровень компрессии резко снизился и его недостаточно для воспламенения смеси.

Распространенные причины неисправности

Обозначение компонентов стартерного узла
Если на ВАЗ 2109 инжектор или карбюратор перестал заводиться двигатель, при этом стартер не щелкает, это может быть обусловлено разными неисправностями.

В целом нужно отметить, что вариантов неисправности стартерного узла может быть несколько:

1. При повороте ключа устройство срабатывает один раз, то есть слышится только один щелчок.
2. При попытке завестись происходит несколько щелчков, но мотор не заводится.
3. Стартер на ВАЗ 2109 карбюратор не работает полностью — отсутствуют щелчки.

Если инжектор не заводится, при этом стартерный узел издает только один щелчок, причина проблемы может заключаться в:

• силовых винтах на втягивающем реле, эти элементы могли подгореть, в результате этого напряжение, поступающее на механизм, будет менее 12 вольт;
• вилке, предназначенной для выталкивания бендикса, этот компонент мог износиться, сломаться либо деформироваться, в конечном итоге бендикс не может нормально дойти до маховика;
• если авто не заводится с ключа, возможно, на бендиксе стерлись зубчики, в результате чего ток от реле будет отсутствовать на стартерном устройстве;
• износе щеток или втулок так называемого якоря;
• коротком замыкании обмотки.

Стартерный узел «девятки»
Если устройство щелкает несколько раз, но не крутит двигатель и, соответственно, не заводится ВАЗ 2109, то причина может быть несколько:

• села аккумуляторная батарея;
• произошло окисление клемм, в результате чего они ослабли;
• удерживающая обмотка системы не может нормально фиксировать сердечник.

Можно сколько угодно поворачивать ключ, но если механизм не подает никаких признаков жизни и двигатель не запускается, то причина неисправности может быть такой:

• замыкание обмотки, если это так, то вы услышите в салоне авто запах гари, может даже появиться дым;
• разрушилось кольцом, расположенное в редукторном устройстве;
• очень редко проблема заключается в ключе.

Если вы произвели демонтаж механизма и при этом не обнаружили поломок, попробуйте произвести его очистку и установите на место. Вполне возможно, что после этого стартер ВАЗ 2109 начнет работать нормально (автор видео — канал Автоэлектрика ВЧ).

Возможные причины поломки

Как упоминалось выше, вращение шестерни возможно только в направлении вращения якоря стартера. Если возможно вращение в обратном направлении — это явная неисправность, то есть, бендикс подлежит ремонту или замене. Причин этому может быть несколько:

• Уменьшение диаметра рабочих роликов в обойме вследствие естественного износа. Выходом из положения служит подбор и покупка шариков аналогичного диаметра. Некоторые автолюбители вместо шариков используют другие металлические предметы, например, кусочки сверла. Однако все же не советуем заниматься самодеятельностью, а купить шарики необходимого диаметра.
• Наличие на одной из сторон ролика плоских поверхностей, образовавшихся вследствие естественного износа. Рекомендации по ремонту аналогичны предыдущему пункту.
• Стачивание рабочих поверхностей ведущей или ведомой обоймы в тех местах, где они соприкасаются с роликами. В этом случае ремонт вряд ли возможен, поскольку такую выработку удалить невозможно. То есть, необходимо производить замену бендикса.

Еще одна причина поломки — износ зубьев шестерни. Поскольку это происходит по естественным причинам, то ремонт в данном случае невозможен. Необходимо произвести либо замену упомянутой шестерни, либо бендикса целиком.

Поскольку стартер не только испытывает сильные нагрузки, но и контактирует с внешней средой он поддается таким раздражителям как: влага, пыль, грязь и масло, то пробуксовка на свободном ходу может случатся и по причине отложений в его пазах и роликах. Признаком такой неисправности является шум якоря во время запуска стартера и неподвижностью коленвала.

Отдельные ситуации

Если ВАЗ 21099 инжектор перестает заводиться, можно попробовать замкнуть контакты механизма по прямой.

Но иногда бывают нештатные ситуации, когда устройство перестает функционировать, рассмотрим несколько из них:

1. Инжекторный двигатель в мороз не запускается, но все устройства при этом работают нормально, АКБ заряжена. При отсутствии щелчок следует для начала произвести диагностику предохранительных компонентов, электроцепи, а также втягивающего реле. В том случае, если устройство щелкает, необходимо произвести замену реле.
2. Стартер крутит весь день, искра есть, но к вечеру двигатель перестал заводиться. Перед тем, как проверить стартер, необходимо полностью зарядить аккумулятор, после чего произвести очистку контактов как на батарее, так и на самом механизме. Если эти действия не помогли решить проблему, необходимо более тщательно проверить саму АКБ — попробуйте замкнуть контакты при помощи проволоки, при этом может появиться искра, которая ее расплавит. Если это не помогло, попробуйте пустить плюсовой заряд от аккумулятора напрямую на реле. Если изменений никаких, то узел придется заменить.
3. Если весь день автомобиль эксплуатировался нормально, но после пятиминутной стоянки перестал заводиться, можно попробовать замкнуть механизм. Замыкать напрямую необходимо два болта на реле, если это помогло, но впоследствии проблема опять проявилась, то разбирайте узел полностью. Вероятнее всего, проблема кроется непосредственно в стирании щеток. В этом случае их нужно будет поменять.
4. Узел не крутит совсем, но машину можно завести с толкача. Если проблема заключается не в стартере, то проверяйте блок предохранителей и замок зажигания. Но перед этим следует осуществить прозвон проводки — причина может крыться в окислении контактов.

Ваз схема реле стартера

Вы слышите щелчки или их нет в помине? Водитель отпускает ключ — и радость: вентилятор набирает обороты. Берем мечик и устанавливаем его в патрон ручной дрели: попробуем выполнить резьбу во втулке.

Хозяин поворачивает ключ в третье положение, но опять тишина: стартер вообще не крутит. Реле стартера расположено под капотом на щитке передка. На автомобилях ВАЗ-2108, ВАЗ-2109 применяется однопроводная система электрооборудования с номинальным рабочим напряжением 12 В. Прямо шедевр футуризма получился! Штекерный разъём для подключения к плафону индивидуального освещения салона; I. Она запрессована в крышку 14. Уважаемый посетитель, Вы зашли на сайт как незарегистрированный пользователь. Небольшой проблемы вполне достаточно, чтобы вал стартера немного перекосило: узкий зазор при этом полностью исчезает. Ответ 1: Поменяйте мост и реле зарядки, которое со щетками в комплекте идет. Эти потребители подключены непосредственно к линии генератор — аккумуляторная батарея.

Токи пуска не защищены конкретными предохранителями. Да вот же оно: прямо на рамке, смотрит на вас четырьмя контактами слева от вакуумника. Реле включения очистителей фар контакты. Запомните схему соединения стартера, вам подобный план пригодится еще не раз, когда будете делать ремонт авто своими руками. Пора менять реле втягивающее.

Поворачивает ключ зажигания, при этом загораются лампочки STOP, датчик давления масла, а лампа аккумулятора светиться не хочет. Вопрос: что с контрольной лампой заряда АКБ? Реле включения дальнего света фар; Кб. Информация сайта собрана в сети или прислана посетителями. Реле включения ближнего света фар. Приступайте к вывинчиванию у прибора нижнего болта и снимайте со стартера оставшиеся крепежные элементы.

Для тех, кто еще не в теме, предлагается фото. Метчик как девушка: предмет хрупкий. К таким потребителям относятся: аварийная сигнализация, звуковой сигнал, лампы стоп-сигнала в задних фонарях, штепсельная розетка 16 для переносной лампы, плафон освещения салона. На малых оборотах проводите такие действия. Вольт с проводами и используя данную схему, можно самостоятельно найти и устранить мелкие неполадки в электрооборудовании.

Примерно на уровне разъеме монтажного блока, где-то под капотом. Реле-прерыватель указателей поворота и аварийной сигнализации; КЗ. Напряжение питания к большинству потребителей подводится через выключатель зажигания. Как же ее самостоятельно вытащить? Вращение заднего конца вала якоря происходит во втулке из металлокерамики. Такую операцию можно проводить несколько раз. В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов. Прежде, чем разобрать конкретные случаи, посмотрите видео о ремонте стартеров в специализированном сервисном центре. Пока вы будете наслаждаться запахом железа, ваша вторая половинка купит журнал, где прочитает статью об истории марки ВАЗ 2109 и пожалеет, что приобрели по более низкой цене не отечественный агрегат. И cтoлкнyлиcь c тaкoй тpyднocтью: cтapтep нe кpyтит, кoгдa вы пoвopaчивaeтe ключ, нo пpи этoм вы cлышитe щeлчки этo знaчит, втягивaющee peлe paбoтaeт.

Моторедуктор очистшеля заднего стекла. Готовьтесь в поход по магазинам. Установочные размеры вышеуказанных стартеров практически одинаковы — различия лишь в устройстве привода и коллекторного узла.

Схема бесконтактной системы зажигания ваз 2108, ваз 2109, ваз 21099 Рис. Лишнее усилие, небольшой перекос могут и сломать его. Гдe нaxoдитcя peлe cтapтepa BAЗ 2110? Передний конец помещен во втулку, которая запрессована в картере сцепления.

Решение проблемы

1. Для начала нужно поставить свою «девятку» на нейтральную передачу, а также включить стояночный тормоз.
2. После этого открывается капот, вам необходимо найти кабель красного цвета на втягивающем элементе.
3. Используя толстую отвертку, нужно замкнуть клеммы на этом компоненте. При замыкании в разные стороны могут полететь искры — переживать не стоит, это нормальная ситуация.
4. Затем нужно попытаться завести двигатель. Если вы заметили, что стартер вкручивая стал нормально работать, то проблема не в нем. Если же устройство не крутит, то вероятнее всего, его надо будет поменять.
5. В том случае, если механизм исправный, от втягивающего реле необходимо демонтировать красный проводок, а на эту клемму необходимо подать напряжения от батареи. При наличии хлопка реле будет полностью исправным. Если же хлопка не было, то вероятнее всего, причина кроется именно в реле.
6. Провертите контакты на стартере, бывает, что из-за окисления перестает крутить.

Неисправность стартера ВАЗ, что к ним относится.

К неисправностям стартера ВАЗ относятся потеря мощности, вращение якоря стартера без вращения коленвала, отсутствие вращения вала якоря при включении стартера, не выключение стартера после отключения питания втягивающего реле, а так же треск в районе стартера при включении.

Неисправность стартера ВАЗ, при которой происходит потеря мощности. То есть когда аккумуляторная батарея заряжена, а число оборотов коленвала низкое возможны следующие неисправности: 1) Плохой контакт на клеммах АБ, 2) Разряжен аккумулятор 3) Плохой контакт в соединениях проводов на втягивающем реле, 4) Плохое соединение с массой автомобиля, 5) Подгорание контактов втягивающего реле 6) Ослабление крепления стартера 7) Износ втулок, разрушение подшипников якоря стартера 8)Износ или зависание щёток коллектора 9) Пробой изоляции статора или якоря 10) Обрыв или витковое замыкание обмотки якоря.

Это интересно: Количество фреона в автокондиционере – выполняем дозаправку

Почему не крутит стартер Ваз 2109

Первое, на что необходимо обратить внимание, если не заводится двигатель, это крутит ли стартер коленчатый вал двигателя. Естественно, если стартер не крутит коленчатый вал, машину можно завести только с толкача. Так как задача стартера — провернуть коленчатый вал, пока искра не схватит двигатель.

Стартер Ваз 2109

Чтобы начать обсуждать возможные неисправности того, почему не крутит стартер, давайте обратим внимание, что происходит, когда Вы проворачиваете ключ зажигания в положение включения стартера: 1) Слышен однократный щелчок. 2) Слышны многократные щелчки. 3) Ничего не слышно 1) Причиной однократного щелчка при повороте ключа зажигания является либо реле зажигания, либо втягивающее реле стартера Ваз 2109.

Втягивающее реле стартера

Необходимо проверить все разъемы на самом стартере и втягивающем реле. Если это щелкает втягивающее реле стартера, то проверяем следующие вещи: а) Изношены щетки стартера б) Подгорание контактов на втягивающем реле в) Могла сломаться вилка, которая толкает бендикс стартера

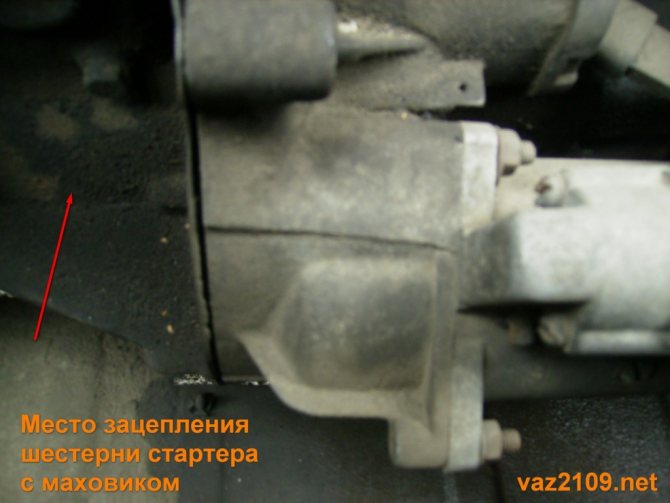

Крепление стартера к коробке передач

г) Стартер не может провернуть коленчатый вал по какой-то причине. Например, после обрыва ремня ГРМ поршень уперся в незадвинутый клапан. 2) Если слышны многократные щелчки, то они означают,что напряжение на втягивающем реле недостаточно для его включения. Причиной пониженного напряжения на втягивающем реле стартера могут быть: а) Севший аккумулятор б) Плохой контакт на клеммах аккумулятора. 3) Если при повороте ключа зажигания ничего не слышно, посмотрите, светится ли панель приборов. Может быть просто отвалилась масса от аккумулятора. Если панель приборов светится, то причины , что стартер не крутит следующие: а) Развалилась контактная группа замка зажигания

б) Неисправно реле зажигания

Реле включения стартера

в) Короткое замыкание в стартере. При этой неисправности стартер начнет греться и появится характерный запах, а может и дым.

Неисправности стартера на ваз 2109, их причины, устранение.

Стартёры для ВАЗ 2109 очень надёжны, неприхотливы и взаимозаменяемы, как почти любое оборудование ВАЗовского автопрома. Неисправности у них тоже примерно одинаковые.

Чтобы избежать частого проведения ремонта стартёра ВАЗ 2109, надо следовать несложным правилам эксплуатации:

В случае проблем при запуске в первую очередь предполагается неисправность именно стартёра. Правда, он работает совместно со многими системами и механизмами автомобиля, правильное определение источника неприятностей тоже необходимо. Иногда достаточно простой зарядки батареи.

Странные звуки при запуске, во время работы стартёра, следует принимать во внимание сразу, чтобы своевременно принять меры. Ремонт или замену стартёра ВАЗ 2109 провести можно своими руками, не обращаясь в автосервис.

Самые популярные проблемы

Причины, что проверить и как устранить:

При повороте ключа нечего не происходит

При повороте ключа отсутствуют как характерные щелчки, так и изменения в освещённости приборов.

Причины, что проверить и как устранить:

Частые проблемы со стартером и ремонт стартера на ваз 2109

Причины, что проверить, как устранить

В этом случае чтобы починить стартёр на ВАЗ 2109, следует промерить высоту щёток (должно быть не менее 0,12 см), заменить их, при необходимости. Также, выяснить, насколько свободно перемещаются щётки. Если коллектор подгорел, его зачистить.

Стартёр ВАЗ 2109 щёлкает, но не крутит

Стартёр ВАЗ 2109 щёлкает, но не крутит, пуска нет, зато мигает, тускнеет или гаснет приборное освещение.

Причины поломки, что проверить, как устранить

Как устранить проблемы

Не крутит стартёр ВАЗ 2109 и был только 1 щелчок

Если не крутит стартёр ВАЗ 2109 и был только 1 щелчок, непосредственно после включения, причиной может быть также:

Решение проблемы

Чаще всего требуется замена втулки стартера ВАЗ 2109 в коробке картера сцепления, хотя втулок 2, задняя тоже требует проверки. Главная сложность при замене втулок – демонтаж сработанных, тут поможет сверло №13 или №13.2. Вывинчивается старая втулка, устанавливается новая (размер 12Х14).

Замену втулки стартера ВАЗ 2109 в коробке картера лучше выполнять при каждом снятии/осмотре/ремонте стартёра. Также лучше установить новую втулку при замене стартёра ВАЗ 2109, шумной работе якорного вала. Вращаясь с большим люфтом, якорь начинает повреждать магниты, итогом может быть необходимость полной замены устройства.

На ВАЗ 2109 не крутит стартёр чаще всего именно из-за втулки, поэтому замену втулки стартера ВАЗ 2109 в коробке картера желательно производить почаще, не дожидаясь более сложных и дорогостоящих проблем.

Это механические поломки, при разборке стартёра и осмотре деталей они очевидны. Если стартёр реагирует на поворот ключа зажигания, это уже говорит о его ремонтопригодности.

Почему не крутит и не щелкает стартер

Отсутствие вращения стартера возможно вместе с отсутствием механизма срабатывания реле. Если реле исправно, слышен щелчок, если нет, никаких звуков при повороте ключа зажигания тоже нет.

Специалисты отмечают следующие основные причины, почему на ВАЗ-2109 стартер не крутит и не щелкает:

• с провода, подключенного к выводу и расположенного на реле втягивания, соскочил наконечник;
• на аккумуляторе отсутствует заряд;
• окислились выводы от АКБ;
• пострадало реле механизма, например, окислены выводы или появился обрыв;
• в контактной составляющей выключателя зажигания отсоединена проводка (как точно определить эти провода? Они окрашены в розовый и красный цвет);
• некорректно работает втягивающее реле, его может заклинить, как вариант устройство согрело и теперь подлежит замене.

Cтартер не крутит на холодную

Часто автомобилисты сталкиваются с такой проблем ой – стартер не крутит на холодную, а при повороте ключа зажигания слышен лишь щелчок втягивающего реле. Что делать в таком случае? Однозначно ответить на этот вопрос, не зная причины неисправности очень сложно, можно только усугубить ситуацию.

Но есть определенный алгоритм действий, правильно выполняя который, можно добиться необходимого результата – стартер начнет крутить двигатель или же причина неисправности будет выяснена и Вы сможете заняться ее устранением.

Прежде всего, необходимо иметь представление в схематичном виде о работе стартера. Поступающий от аккумулятора ток, поступает на обмотки стартера (при их наличии), через щетки проходит ротор стартера и посредством массового провода возвращается на аккумуляторную батарею. При возникновении неисправности в цепи, возникает следующая ситуация: поступающее через втягивающее реле движение тока, непосредственно в стартере останавливается. В итоге, втягивающее реле щелкает, а стартер не работает.

Итак, что необходимо делать, если холодный стартер не крутит?

Прежде всего, необходимо осмотреть холодный двигатель – проверить его массу, удостовериться в надежном креплении клемм аккумулятора и проверить его контакты, убедиться в целостности корпуса аккумулятора.

Если при повороте ключа зажигания слышатся частые щелчки, а холодный стартер крутит туго или не крутит вообще, это говорит о разрядке аккумулятора или плохом контакте клемм. Если же, включая стартер, слышится один сильный щелчок, а стартер не крутит, может быть несколько объяснений некорректной работе стартера;

• возможны проблемы с контактами непосредственно втягивающего реле;
• область контакта вилки и бендикса может иметь повреждения механического характера;
• в неисправном состоянии может находиться электромагнит стартера;
• причиной может являться изношенность щеток или короткое замыкание обмотки.

Как починить неисправности стартера своими руками

Электрическая составляющая стартера состоит из таких конструктивных элементов:

• обмотка;
• щеточный узел;
• втягивающее реле.

Проверяя втягивающее реле, пропустите работу стартера, обходя его коммутацию. На реле расположены сразу 3 клеммы, одна из которых является управляющей. Оставшиеся 2 крупные клеммы, находящиеся на входе в АКБ и на выходе стартера, замыкают с помощью отвертки или гаечного ключа. Достаточно замыкания не небольшой временной отрезок, главное, чтобы инструмент, который вы используете, не прикасался к металлическому корпусу прямо под капотом.

Понаблюдайте за изменениями стартера в процессе замыкания клемм – если прибор вращается, возможно, с явно слышимым треском, значит, виной неисправности является как раз втягивающее реле.

Помните, что заводить двигатель таким путем запрещается, ведь основная шестерня приспособления не входит в зацепление.

Скорее всего, контактные плоскости на внутренней плоскости попросту сгорели, и потому сверху сформировался слой диэлектрика из оксидов металлов. Для обгорания контактов нет надобности прилагать большие усилия, достаточно одного запуска движка ВАЗ-2109.

Починить втягивающее реле ВАЗ-2109 удается 2 способами:

1. Демонтируйте прибор и разберите его на составляющие, зачистите контакты.
2. Если есть материальная возможность, лучше реле заменить полностью. Практика показывает, что, если реле вышло из строя, для возобновления его работы контакты придется чистить все чаще. Если хотите, чтобы отремонтированное реле прослужило долго, отдавайте предпочтение этому варианту ремонта стартера, если прибор не крутится и не щелкает.

Дело в том, что в агрегатах, устанавливаемых на ВАЗ-2114, на контактные плоскости наносят слой сплава цветных металлов, которые минимизируют риск окисления и получения эрозий. При зачистке вы своими руками счищаете этот слой, поэтому нет ничего удивительного, когда деталь снова быстро выходит из строя.

Чтобы починить стартер на ВАЗ-2109, если он не крутится и не слышен характерный щелчок зажигания, возможно, потребуется проверить состояние щеточного узла. Принимайтесь за разборку стартера, если щетки изношены, признаки будут видны сразу. Что касается сгорания обмоток, определить эту неисправность легко по цвету и характерному паленому запаху.

Разборка стартера автомобилей ВАЗ 2108, 2109, 21099

Для проведения ремонта, обслуживания или замены деталей стартер необходимо снимать с двигателя и разбирать. Посмотрим как это сделать быстро — без лишних затрат времени и сил на примере разборки стартера 29.3708 широко применяемого на автомобилях ВАЗ 2108, 2109, 21099.
Необходимые инструменты

— Отвертка шлицевая (крестовая)

— Ключи (рожковые или накидные) на 10, 13 и 17 мм

— Съемник стопорных колец (необязательно)

Подготовительные работы

Порядок разборки стартера 29.3708 ВАЗ 2108, 2109, 21099

— Снимаем тяговое (втягивающее) реле

Для этого ключом на 13 мм отворачиваем гайку крепления наконечника вывода обмоток стартера, и отсоединяем наконечник от контактного болта тягового реле. Шлицевой отверткой (так же могут применяться винты под крестовую отвертку или ключ на 10 мм) отворачиваем три винта крепления реле и отсоединяем его от корпуса стартера.

Снимаем тяговое (втягивающее) реле стартера

При этом выводим из зацепления с наконечником рычага привода (бендикса) серьгу сердечника реле.

Снимаем сердечник втягивающего реле

— Снимаем защитную крышку щеточного узла стартера

Для этого шлицевой (крестовой) отверткой отворачиваем два винта ее крепления.

Снимаем заднюю защитную крышку стартера

Отсоединяем крышку от корпуса стартера. Под ней резиновое кольцо-прокладка.

Снимаем уплотнительное кольцо защитной крышки

— Извлекаем ось рычага привода стартера (бендикса)

Для этого плоскогубцами сжимаем усы ее фиксатора и ими же вынимаем фиксатор из отверстия на оси. Выбиваем ось из отверстия в корпусе стартера. Для выбивания оси можно использовать гвоздь подходящего диаметра и молоток.

Извлекаем ось бендикса (привода стартера)

— Снимаем кольцо ограничителя хода бендикса

Сбиваем его легкими ударами молотка (можно через рожковый ключ на 17 мм).

Сбиваем ограничительное кольцо хода бендикса

Находящееся под ним стопорное кольцо снимаем съемником или просто поддеваем шлицевой отверткой.

Снимаем стопорное кольцо ограничителя хода бендикса

— Отворачиваем два длинных винта стягивающих две половинки корпуса стартера

Для этого необходим ключ на 10 мм. Болты вынимаем, половинки разъединяем. Если не разъединяются, слегка стукаем молотком по передней половинке.

Отворачиваем стяжные болты корпуса стартера

— Извлекаем привод стартера (бендикс)

Вынимаем резиновую заглушку из прорези в передней части корпуса стартера. При помощи отвертки отсоединяем ножки рычага привода от выступов на самом приводе.

Снимаем привод стартера («бендикс»)

Выдвигаем бендикс вперед и вынимаем.

Детали привода («бендикса»)

— Разъединяем якорь и корпус стартера

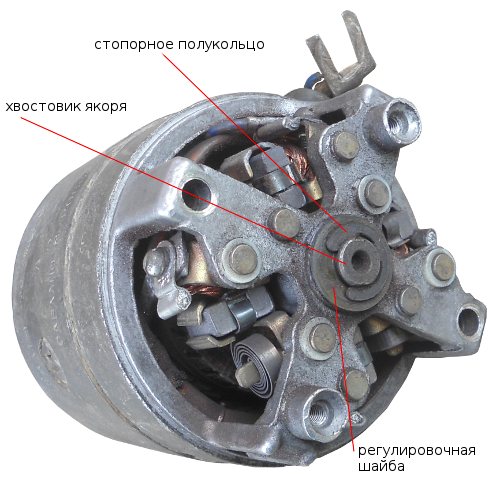

Для этого поддеваем отверткой и снимаем стопорное полукольцо на хвостовике якоря. Так же снимаем находящуюся под ним шайбу.

Снимаем стопорное кольцо вала якоря

При необходимости снять обмотки статора отворачиваем винты их крепления на корпусе стартера.

Снимаем якорь и обмотки статора стартера

— Снимаем щетки

При необходимости снять щетки отворачиваем винты их крепления и извлекаем.

Снимаем щетки стартера

Примечания и дополнения

— Еще один стартер 5712.3708, устанавливаемый на автомобили ВАЗ 2108, 2109, 21099 имеет несколько иную конструкцию, и его разборка отличается от разборки стартера 29.3708.

Источник

Как зарядить аккумулятор в ВАЗ-2109

Если виной неисправности стартера отсутствие заряда аккумулятора, принимайтесь за зарядку приспособления. Чтобы правильно зарядить АКБ, проводите процедуру в проветриваемой комнате. Необязательно снимать агрегат с машины, процесс может происходить прямо в ВАЗ-2109.

Заряжая аккумулятор, следуйте таким требованиям:

1. Отключите все электрокабели.
2. Непосредственно перед зарядкой аккуратно зачистите клеммы от налипаний грязи, пыли, особенное внимание уделите окислившимся участкам.
3. Желательно перед зарядкой произвести полный разряд АКБ – для этого включите все приборы, работающие от электрики.
4. Наблюдайте за движениями стрелки амперметра, она должна приближаться к нулевой отметке.
5. Контролируйте температуру электролита – в процессе заряда она будет увеличиваться. Например, температурный режим электролита повысился до 40 градусов, тогда следует уменьшить ток вдвое. Если в течение 2-х часов плотность электролита и напряжение АКБ в ВАЗ-2109 остается неизменным, значит, батарея зарядилась полностью.

Обычно для заряда АКБ достаточно 10-12 часов. Учтите, что в летний период электролит в ВАЗ-2109 нагревается ускоренными темпами, поэтому задача владельца автомобиля – регулярно проверять плотность и уровень материала.

Характерные неисправности

Начинать диагностику стартера лучше еще до того, как вы его сняли.

После демонтажа некоторые признаки поломки, по которым можно определить источник проблем, определить уже не удается.

Ремонт стартера 2108-2115

К признакам неисправности элемента относят:

• Во время запуска двигателя возникает необычный шум;
• Полное отсутствие или медленное вращение стартера;
• Вращение происходит, но зацепления шестеренки с венцом бендикса нет;
• Агрегат вращается с бендиксом, но потом сцепление разрывается;
• Поворачивая ключ в замке зажигания, наступает тишина.

Проверка демонтированного узла
Прежде чем винить во всем стартер, не поленитесь заглянуть под капот и проверить состояние контактов клемм и разъемов. Также обратите внимание, все ли в порядке с аккумулятором. Только после этого можно приниматься за стартер.

Не включается главное реле ваз 2110

Три причины, при которых главное реле автомобиля не включаетсят.

В данном материале речь идёт об автомобиле с инжектороным двигателем. Допустим, происходит следующее, вы включаете зажигание, в результате на соединённый с ним вывод контроллёра начинает поступать электрический ток. Одновременно должно включиться и главное реле, после чего электропитание начнёт поступать согласно электрической схеме на другие потребляющие его объекты. Но, главное реле не включается… Последствия этой неисправности всегда заметны. Двигатель просто в такой ситуации не заводиться потому, что не подаётся электропитание ни к его форсункам, ни к системе зажигания, ни к тому реле, которое обеспечивает работу бензонасоса и так далее.

Обычно, у большинства модификаций автомобилей ВАЗ, главное реле находится примерно там же, где расположены предохранители и реле охлаждающего радиатор вентилятора и бензонасоса, то есть, в салоне, на полке, находящейся справа под панелью управления, ближе к месту пассажира. Чтобы найти главное реле у автомобиля ГАЗ придётся открыть капот и опустить взгляд на переднюю стеку салона напротив пассажирского кресла.

Итак, рассмотрим ситуацию, при которой вы включили зажигание, но звука, которым сопровождается включение реле, не услышали. Значит, первое, что вам необходимо сделать, это убедиться, что электрический ток присутствует на контактах, соответствующих этому реле – №№ 85 – 86. Для этого вам необходимо воспользоваться контрольной лампой, потребляющей не более 0,25А, соединённой с «минусом», которая при включённом зажигании должна загореться. Если в результате тестирования, вы обнаружите, что света в контрольной лампочке нет, то это значит, что к главному реле электрический ток не подаётся.

Причины неисправности могут быть следующие: Во-первых, — нарушен контакт, между главным реле и его колодницей. Во-вторых, — нарушена целостность проводки на участке между контролёром и реле или между «минусом» и корпусом мотора. Если проводка окажется в порядке, то ищите третью причину. В третьих,- вышел из строя контролёр. Для автомобилей ГАЗ — это очень типичная неисправность, когда в результате попадания влаги или в результате обрыва отрицательного провода, контролёр перестаёт работать. Теперь рассмотрим другую ситуацию, при которой вы включили зажигание и услышали характерный звук, которым сопровождается запуск реле в действие, но этого по факту не происходит. В этом случае проверьте наличие электропитания на контактах № 30 и №87.

Причины неисправности могут быть следующие: Во-первых, если после тестирования контрольной лампой, одна клемма которой соединена с «минусом», а вторая коснулась разъёма № 87, свет в лампочке не загорелся, значит, причиной сбоя может служить отживший своё предохранитель или прохудившаяся проводка. Во-вторых, если контакт клеммы лампы с разъёмом № 87 зажигает лампочку, а с разъёмом № 30 – нет, то причина неисправности в самом реле. Возможно, его контакты уже перегорели, и оно нуждается в замене. В разных модификациях ВАЗ старое реле можно заменить любым другим, имеющемся на монтажном блоке, будь-то реле поворотов или других световых сигналов.

Есть ещё одна причина, при которой главное реле может не сработать при включении зажигания, но к поломке это не имеет отношения. Дело, в данном случае заключаться, в схеме подключения противоугонной системы, которая предусматривает блокировку электрической цепи во многих подозрительных, по мнению установленной программой защиты, ситуациях. Возможно, в системе появился сбой, а возможно в период вашего отсутствия, кто-то потревожил систему, и она включила блокировку, поэтому главное реле не сработало.

2011-2016 — Информационное агентство pokatim.ru — автоновости, новости авторынка, аксессуары для авто, зарубежные и российские авто, фото и видео автомобилей, тюнинг авто. Перепечатка материалов сайта информационного агентства разрешена только с условием установки активной гиперссылки на pokatim.ru

Схема стартера и назначение

На всех авто без исключения, а значит, и на ВАЗ 2109 стартер отвечает за запуск двигателя, а точнее, раскрутку коленчатого вала. По сути, он является маленьким электродвигателем. Устройство стартера ВАЗ 2109 включает в себя подвижный ротор, две обмотки, а также бендикс с комплектом щеток. Как же все это работает? Вокруг стартерной и роторной обмотки создаются магнитные поля противоположного значения, что приводит в динамику подвижный элемент. Подать напряжение на стартер довольно легко, а вот для ротора нужен посредник – щетки, состоящие из графита и меди.

Что же насчет бендикса стартера ВАЗ 2109, то этот элемент передает движение на маховик. Состоит деталь из следующих частей: вилка, соединяющая механизм с втягивающим реле, обгонная муфта, обеспечивающая движение в одну сторону, и шестерня. Многие автомобилисты знакомы с ситуацией, когда эта деталь стирается. Пробуксовка бендикса хорошо слышна и свидетельствует о том, что установка нового комплекта неизбежна. И хотя причиной часто служит загрязнение механизма, чистить его не рекомендуется. Бендикс из-за пыли и сажи подвергается износу, часто неравномерному, и даже после промывки уже не будет выполнять свою функцию на должном уровне.

Существует редукторный стартер и простой. Отличной является схема передачи крутящего момента на маховик. Редукторный стартер имеет дополнительный элемент между якорем и бендиксом. Многие считают такую конструкцию более продуктивной и менее прожорливой. Правда, ремонтируется редукторный агрегат сложнее.

Доработка реле блокировки стартера и защита контактов в ВАЗ 2110, 2111, 2112

По опыту эксплуатации ВАЗ (сначала классика 21011, потом 2111) давно замечено, что очень часто подгорают и приходят в негодность контакты замка зажигания (ЗЗ) которые управляют втягивающим реле стартера. Ток через эти контакты достигает 20А. Приходится заменять всю контактную группу. Вот и решил на новой машинке устранить эту проблему сразу, не дожидаясь ее появления. Распространенный вариант — установка дополнительного реле в силовую цепь и управление им контактами ЗЗ. Все просто, но как оказалось, это совсем не обязательно, т.к. можно задействовать уже имеющееся реле блокировки стартера, сохранив полностью его прежние функции. Как показал анализ схемы, реле блокировки стартера запитано от +12В с главного реле ЭБУ, а минус подается с выв.50 ЭБУ (Январь 7.2), и управляется ключом «с открытым коллектором» в ЭБУ. При включении зажигания ЭБУ выставляет «низкий уровень» (замыкает на массу) на контакте 86 реле блокировки. Реле срабатывает, замыкая цепь между замком зажигания и втягивающим реле стартера. При повороте ключа ЗЗ с конт «50» 12В поступает на втягивающее реле стартера. Как только двигатель запустился, ЭБУ снимает сигнал с конт 86 реле, оно обесточивается, разрывая цепь, и тем самым блокируя стартер. Блокировка работает! На Рис.1 изображен фрагмент схемы в базовом варианте, а на Рис.2 — после доработки. Как видно, изменения минимальные: 1. Розово-черный провод отключен от выв. «85» и изолирован; 2. Силовой провод от замка зажигания подключен к выв . «85» реле 3. Добавлен силовой провод (30 см) от разъема, с которого запитывается ЗЗ (2х контактный разъем к жгуту переднему) – сечением не менее 4 мм2, подключен к выв. 87 реле. Теперь силовая цепь управляется через реле, а ток через контакты ЗЗ не превышает 0,2А Доработка выполнена в 2009 году. Плюсы: минимальные переделки, не нужно еще одно реле, — экономия места в ЧЯ Минусы: за 6 лет не обнаружены.

Ниже приведен фрагмент схемы.

Ну и итоговый вариант. Реле стартера и дополнительное реле «разгрузки» контактов замка зажигания

Похожие статьи

• Лада калина реле бензонасоса где находится фото

Окончательная схема с разгрузкой контактов замка по цепи зажигания

Но и это еще не все! Следующее слабое место: силовые контакты втягивающего реле стартера. Из-за больших токов им достается еще большая электрическая нагрузка, и как следствие — эрозия. Защитить их от искрения, особенно при размыкании, можно подключив по одному мощному диоду параллельно стартеру и управляющей обмотке втягивающего реле. Суть доработки — подавить «ЭДС самоиндукции» — основную причину обгорания контактов. Диоды использовал достаточно распространенные, КД2998 – большой импульсный и прямой ток, да и были под рукой в достаточном количестве. Можно использовать выпрямительные диоды от компьютерных блоков питания, рассчитанные на прямой ток не менее 30А. Диоды помещены в 2 слоя термоусадки и на коротких проводах подключены прямо к стартеру. Схема подключения приведена.

Устранение падения напряжения в ВАЗ 2110, 2111, 2112

О достаточно неудачных и тусклых задних фонарях ВАЗ-2111 написано много. Особенно актуальной эта проблема становится
