Подключение автомагнитолы через реле

Решил снизить потребление тока автомагнитолы в ждущем режиме, так как с завода в разъёме ISO стоит перемычка между двумя питающими проводами, один из которых должен был подключен через замок зажигания и при его отключении магнитола переходит в ждущий режим и потребляет в разы меньше тока (зависит от производителя, модели и года выпуска магнитолы). Купил две колодки ISO (ISO-001 и ISO-002), соединил их между собой по цветам и в разрыв красного провода поставил реле. Реле запитал с первого контакта разъёма блока управления зеркалами (там появляется «+» при включенном зажигании). К реле ещё добавил проводок на видеорегистратор. Теперь, при выключении зажигания, гаснет музыка и регистратор. В место реле можно просто поставить кнопку в разрыв красного провода и тогда можно внедрить отключение магнитолы без вмешательства в проводку, только манипулируя разъёмами. Только пришлось повозиться с укладкой проводов, так как их стало больше и магнитола упиралась в них. Мой вариант громоздкий, но простой. Но усложнить всегда можно: поставить миниатюрное реле, подключить от сигнализации и т.д.

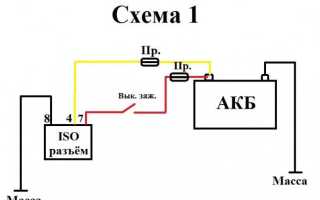

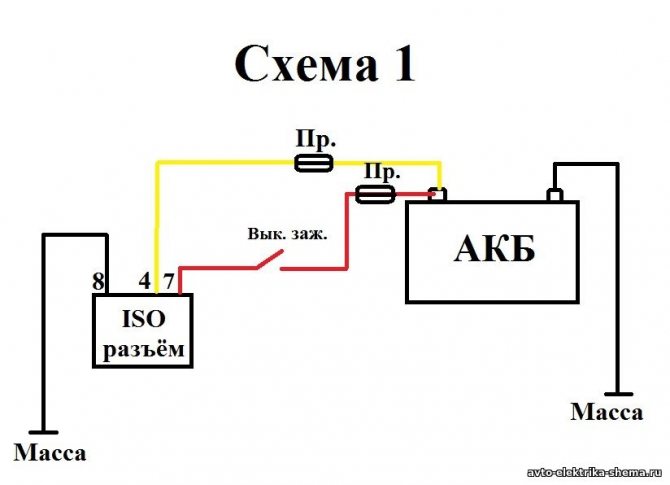

Схема 1. Подключение по инструкции к автомагнитоле.

Схема 2. Такая схема подойдёт если нужно отключать магнитолу не только от замка зажигания, но и например от сигнализации при постановке на охрану. Так же вместо реле можно поставить кнопку и отключать по мере надобности.

Схема 2+. Такую схему применил в своём автомобиле, чтобы при включении зажигания включался видеорегистратор, usb зарядка и магнитола.

Схема 3. Для тех кому нужно полное отключение автомагнитолы. Так же можно сделать схему 3+, на подобии схемы 2+, для отключения дополнительных устройств.

О том, что в автомобиле есть какие-то реле и предохранители знает каждый маломальский автолюбитель. Ведь при электрической неисправности в авто, в первую очередь проверяют блок реле и предохранителей! Так чем же особенные эти реле, как они работают и в чем их суть? Так ли уж они нужны и незаменимы? Об этом я и расскажу в статье. Раз уж они, то есть реле есть в машине, то они зачем-то нужны. И именно с предназначения реле в автомобиле и хотелось начать. У реле есть несколько задач и функций.

Sergeevich0001 › Блог › КАК ПРОВЕРИТЬ АВТОМОБИЛЬНОЕ РЕЛЕ? ПРИНЦИП РАБОТЫ РЕЛЕ.

ДЛЯ ЧЕГО НУЖНО РЕЛЕ?
В любой электрической цепи автомобиля есть реле. Для чего они существуют? В автомобиле присутствует большое количество электрических элементов большой мощности:

■ стартер; ■ клаксон; ■ вентилятор системы охлаждения двигателя; ■ и многие другие.

При отсутствии реле в схеме управления этими элементами большой ток проходил через кнопки которыми управляются данные элементы, и это приводило бы к их оплавлению. Либо эти кнопки нужно было делать массивными, чтобы они могли выдержать такой ток.

Провода подводимые к кнопкам управления, также нужно было использовать большего сечения, что отрицательно сказывалось бы на цене и весе автомобиля.

Реле существуют с целью управления большими токами при помощи малых токов.

ПРИНЦИП РАБОТЫ РЕЛЕ.

Классическое реле имеет 4 контакта. Каждый контакт реле имеет свой номер:

■ 30

«
+
» постоянное напряжение от АКБ. ■
85
«
+
» от кнопки управления реле. ■
86
«
—
» (земля, масса). ■
87
«
+
» цепь идущая к исполнительному устройству при срабатывании реле (клаксон, стартер и т.д.)

При подаче напряжения на контакт 85

, происходит замыкание контактов
87
и
30
и таким образом ток идет на к исполнительному устройству. При отключении подачи напряжения, контакты
87
и
30
размыкаются. Это принцип работы нормально разомкнутого реле.

ПРОВЕРКА РАБОТОСПОСОБНОСТИ РЕЛЕ.

Обычно проверка реле большинством автолюбителей сводится только проверке его срабатывания и на основании этого делается вывод о работоспособности реле. Алгоритм более правильной проверки приводится ниже и он состоит из трех последовательных шагов. Если реле проходит все эти этапы, можно сделать вывод, что оно работоспособно.

■ Шаг 1

. Соедините контакт
86
(на схеме контакт 3) с отрицательной клеммой аккумуляторной батареи. На короткое время соедините контакт
85
(на схеме контакт 5) с положительной клеммой аккумуляторной батареи. Реле щелкает?

Да — Проходим к следующему шагу проверки. Нет — Замените реле.

■ Шаг 2

. Измерьте сопротивление между контактами
30
и
87
реле. (на схеме контакты 1 и 2) Оно бесконечное?

Да — Проходим к следующему шагу проверки. Нет — Замените реле.

■ Шаг3

. Соедините контакт
85
с положительной клеммой аккумуляторной батареи и контакт
86
(на схеме контакты 5 и 3) с отрицательной клеммой аккумуляторной батареи. Измерьте сопротивление между контактами
30
и
87
реле. (на схеме контакты 1 и 2). Оно меньше, чем 1Ω?

Да — Реле исправно. Нет — Замените реле.

Новая серия статей Как выбрать автосервис?

Источник

Автомобильное реле. Как работает? Для чего нужно? Как подключить?

КАК РАБОТАЕТ РЕЛЕ [РадиолюбительTV 75]

Как поменять реле зажигания

Поскольку реле зажигания является абсолютно неремонтопригодным устройством, то и единственным вариантом устранения проблем с ним является замена.

Для того, чтобы заменить вышедшее из строя главное реле ваз 2114 на новое (обязательно аналогичной модели), понадобится следующий набор инструментов:

• ключ на 10;
• крестовая отвертка;
• шлицевая отвертка с тонким узким лезвием.

Сама замена реле выполняется в следующем порядке:

1. Отключить минусовую клемму от аккумуляторной батареи.
2. Выкрутить саморезы, фиксирующие защитный чехол рулевой колонки.
3. Демонтировать кожух.
4. Аккуратно отключить старое реле от колодки с проводами.
5. Подключить новое реле к колодке.
6. Установить на место защитный кожух и зафиксировать его.

Стоит отметить, что в некоторых случаях место установки реле зажигания может несколько отличаться. Иногда для того, чтобы подобраться к этой детали, может потребоваться демонтировать не только кожух, но и всю приборную панель.

Qiro-Pro › Блог › Принцип работы 5-ти контактного реле

Зная, как работает реле, Вы сможете осуществить различные схемы подключения к электропроводке автомобиля.

Обычно реле имеет 5 контактов (бывают и 4-хконтактные и 7-ми и т.д.). Если Вы посмотрите на реле внимательно, то увидите, что все контакты подписаны. Каждый контакт имеет своё обозначение. 30, 85, 86, 87 и 87А. На рисунке видно где, какой контакт. Контакты 85 и 86 — это катушка. Контакт 30 — общий контакт, контакт 87А — нормально-замкнутый контакт, контакт 87 — нормально-разомкнутый контакт.

В состоянии покоя, т.е., когда на катушке нет питания, контакт 30 замкнут с контактом 87А. При одновременной подаче питания на контакты 85 и 86 (на один контакт «плюс» на другой — «минус», без разницы куда что) катушка «возбуждается», то есть срабатывает. Тогда контакт 30 отмыкается от контакта 87А и соединяется с контактом 87. Вот и весь принцип действия. Вроде бы ничего сложного. Реле часто приходит на выручку во время установки дополнительного оборудования.

Примеры применения реле:

В качестве блокируемой цепи может быть что угодно, лишь бы машина не заводилась при разорванной цепи (стартер, зажигание, бензонасос, питание форсунок и т.д.). Один контакт питания катушки (пусть 85) соединяем с проводом сигнализации, на котором появляется «минус» при постановке в охрану. На другой контакт катушки (пусть 86) подаём +12 Вольт при включении зажигания. Контакты 30 и 87А подцепляем в разрыв блокируемой цепи. Теперь, если попытаться завести автомобиль при включенной охране, контакт 30 разомкнётся с контактом 87А и не даст завести двигатель. Эта схема используется, если у вас «минус» с сигнализации на блокировку выходит при постановке в охрану. Если у вас «минус» с сигнализации на блокировку выходит при снятии с охраны, тогда вместо контакта 87А используем контакт 87, т.е. разрыв цепи теперь будет на контактах 87 и 30. При таком подключении реле будет всегда в рабочем состоянии (разомкнутом) при работающем двигателе.

Инвертируем полярность сигнала (с «минуса» делаем «плюс» и наоборот). Подключаемся к слаботочным транзисторным выходам сигнализации.

Допустим, нам надо получить «минус», но у нас есть только «плюсовой» сигнал (например, у автомобиля положительные концевики, а у сигнализации нет входа положительных концевиков, а есть только вход отрицательных). На помощь опять приходит реле. Подаём на один из контактов катушки (86) наш «плюс» (с концевиков автомобиля). На другой контакт катушки (85) и на контакт 87 подаём «минус». В итоге на выходе (контакт 30) получаем нужный нам «минус». Если нам надо, наоборот, из «минуса» получить «плюс», то маленько меняем подключение. На контакт 86 подаём исходный «минус», а на контакты 85 и 87 подаём «плюс». В итоге на выходе (контакт 30) получаем нужный нам «плюс». Если нам надо из слаботочного отрицательного выхода сигнализации (в сигнализации такие выходы могут называться по-разному и их назначение тоже различное: выход на 3-е зажигание, выход на открытие багажника, выход на закрытие стёкол и т.д.) сделать хороший мощный «минус» или «плюс», то тоже используем эту схему. На контакт 85 подаём выход с сигнализации. На контакт 86 подаём «плюс». На контакт 87 подаём сигнал той полярности, который нам надо получить на выходе. В итоге на контакте 30 мы имеем ту полярность, которая на контакте 87.

Открытие багажника с брелока сигнализации.

Если в автомобиле стоит электрический привод багажника, то можно подключиться к нему автосигнализацией для открытия его с брелока сигнализации. Если с сигнализации выходит слаботочный сигнал на открытие багажника (а чаще всего так и есть), то используем эту схему. Прежде всего, находим провод на привод багажник, где появляется +12 Вольт при открытии багажника. Разрезаем этот провод. Тот конец разрезанного провода, который идёт к приводу, подцепляем к контакту 30. Другой конец провода подцепляем к контакту 87А. Выход с сигнализации подцепляем к контакту 86. Контакты 87 и 85 подцепляем на +12 Вольт. Теперь, при подаче сигнала с сигнализации на открытие багажника, реле сработает и на провод электропривода багажника пойдёт «плюс». Привод сработает, и багажник откроется. Это лишь немногие схемы подключения с использованием реле.

Как правильно выбрать реле

Итак, начнем с приведения информации об основных технических характеристиках реле, произведенных в нашей стране:

• Номинальное напряжением — 12В;
• Управляющий ток — не более 0,2А;
• Напряжение срабатывания — не менее 8,0В;
• Напряжение отпускания — 1,5 — 5,0В;
• Наибольший коммутируемый ток — 30А;
• Сопротивление обмотки — 80 Ом.

Производят отечественные реле в следующих видах:

• 3747-10 — пластиковый корпус, отсутствует ушко крепления;
• 3747 — пластиковый корпус, присутствует ушко крепления;
• 3747 — корпус выполнен из металла с ушком крепления;
• 3747 — 10 — корпус из металла, нет ушка крепления;
• 3747 — 10 — металлический корпус, отсутствует ушко крепления.

Прибегать к установке нового. более мощного реле необходимо, если вам нужно увеличить допустимое значение токов нагрузки (20-40А), что заметно больше, чем может обеспечить управляющий выход ( обычно не более, чем 0,2 А).

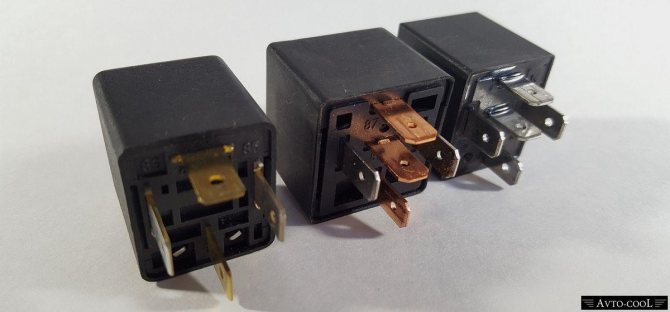

На полках магазинов сейчас встречаются реле с 4-мя и 5-ю контактами.

Как правило, силовые реле имеют две пары контактов: силовые и управляющие. Силовые контакты обозначаются цифрами 30, 87, 87а, в то время как управляющие имеют индексы 85 и 86.

Видео-обзор силовых реле для автомобиля:

Как работают реле в автомобиле

Этот вопрос рано или поздно возникает практически у всех автовладельцев. Эти маленькие черные коробочки, в изобилии расставленные по автомобилю, что-то делают внутри себя, щелкают, тикают и иногда ломаются. Что же такое – реле?

Вообще, реле бывают разные. Существует огромное количество реле, делящихся по типу срабатывания, напряжению, сфере применения и так далее. Но в рамках этой статьи мы разберемся с обычными электромеханическими реле, которые используются в любых автомобилях, которые вы видите вокруг.

Что такое реле?

Реле – это устройство, которое позволяет замыкать или размыкать электрическую цепь по определенному сигналу. В классическом варианте такой сигнал является обычным напряжением, но поданном на отдельные контакты. Зачем это нужно?

Реле используют, во-первых, для того, чтобы можно было управлять мощными потребителями электричества при помощи слабых элементов управления. Во-вторых, реле дает возможность включать несколько потребителей одной кнопкой.

Пример из жизни: обычные автомобильные фары. Галогенные лампочки в фарах, как правило, имеют мощность 55 Ватт. Их две, а это значит, что общая мощность уже 110 Ватт. Когда вы нажимаете кнопку в салоне или поворачиваете выключатель фар, то лампочки в фарах зажигаются и создают нагрузку в проводах как раз на эти 110 Ватт. Данная мощность не маленькая, и без реле вся она проходила бы через выключатель. Для того чтобы такое реализовать, пришлось бы проводить в салон толстые провода, да и сам выключатель был бы могучим и скорее всего некрасивым. Поместить его в подрулевой выключатель (как, например, на японских машинах) вряд ли бы удалось.

Если учесть, что мощных потребителей немало даже в классических «Жигулях» (вентилятор охлаждения двигателя, фары, подогрев заднего стекла, стартер), то в салон пришлось бы проводить огромное количество толстенных проводов и делать мощные органы управления.

От всего этого освобождает реле. Чтобы понять, как оно это делает, давайте рассмотрим его внутреннее устройство.

Как устроено реле?

Основа реле – электромагнит и контактная группа. Контактная группа, в простейшем случае, представляет собой четыре контакта. Два из них – питание электромагнита, остальные – питание подключенного через реле потребителя (например, подогрева заднего стекла). Эти контакты имеют свои названия – управляющая цепь и силовая цепь (или управляющие контакты и силовые контакты). Соответственно силовая цепь – это мощные контакты, которые пропускают через себя ток для потребителя (например 110 Ватт для фар головного света). Управляющая же цепь – работает со слабым током и предназначена для питания электромагнита. При этом на один (определенный) контакт электромагнита подается «плюс», а второй контакт – «масса», то есть он, как правило, соединяется с кузовом автомобиля.

На силовые же контакты подключаются мощные провода, и получается, что реле, как бы разрывает эти провода на две части, чтобы была возможность управлять током внутри них.

Реле бывают не только с четырьмя контактами (два управляющих, два силовых), но и с большим их количеством. Однако, в большинстве случаев, в машинах применяются все-таки 4-х контактные реле.

Как работает автомобильное реле?

Электромагнит, находящийся внутри реле, срабатывает при подаче напряжения на определенный контакт и притягивает к себе подпружиненную перемычку. Перемещаясь в другое положение под действием магнита, эта перемычка замыкает контакты силовой цепи. Получается, что мощные провода «разорванные» на две части фактически «соединяются» внутри реле и по ним начинает идти ток, питая потребитель.

Главная прелесть этой конструкции в том, что электромагнит, требует очень маленькое напряжение для своей работы. А оно подается из салона от красивых и небольших кнопок или крутилок. Эти далеко не мощные органы управления уже не подвержены большим токовым нагрузкам, а всего лишь подают слабый сигнал на магнит.

Когда мы включаем те же фары, на самом деле сначала включаются не лампочки в фарах, а электромагнит в реле. Он тянет к себе перемычку и уже она подключает фары. Соответственно, при выключении фар в салоне автомобиля, напряжение на электромагните пропадает, перемычка под действием пружинки возвращается обратно и размыкает силовые контакты. Все это происходит почти моментально и сопровождается щелчком. Наверное, все слышали, как при включении «поворотников» в салоне, из-под торпеды, начинают раздаваться мерные щелчки. Это перемычка внутри реле то притягивается, то отпускается магнитом и “стучит”.

Схема подключения фар через реле иногда приводит к странной неисправности, которая заставляет задуматься новичков: фары после выключения продолжают светиться. Это происходит из-за образования нагара на силовых контактах внутри реле и прилипания к ним перемычки. То есть, когда мы отключаем фары, исчезает напряжение с электромагнита и перемычка должна возвратиться обратно, отключив фары, но не может, потому что залипла.

В этом случае можно или отключить аккумулятор и потом разобраться с реле или снять с реле хотя бы один силовой контакт. Фары при этом погаснут. Главное – если снятый контакт силовой и он один (не в составе колодки), его обязательно нужно заизолировать, чтобы не допустить короткого замыкания. Если к реле подключена колодка, то колодку тоже нужно снять и обмотать изолентой. Как пользоваться изолентой?

Если реле фар установлено в монтажном блоке, вытащите его из блока. Дальше такое реле лучше заменить, потому что неисправность с нагаром контактов не исчезнет, а только будет ухудшаться. Рано или поздно вы забудете про «невыключенные» фары и аккумулятор разрядится. По

Лада 2114 ▲Kompressor▲ с416мр47 › Бортжурнал › Замена реле зажигания ВАЗ 2114

Салют! Спасибо, что читаем эту запись! Запись о том как поменять реле зажигания

в ВАЗ 2114. Это реле не давало Мне покоя в виде то работающего
вентилятора печки (отопителя)
, то нет, так же нормально не работали стеклоочистители и обогрев заднего стекла. После замены все работает как надо. Предыдущее реле было с завода и проработало почти 7 лет. Это Меня удивило.

Лада 2114 2007, двигатель бензиновый 1.6 л., 80 л. с., передний привод, механическая коробка передач — своими руками

Машины в продаже

Лада 2114 Самара, 2012

Лада 2114 Самара, 2006

Лада 2114 Самара, 2006

Лада 2114 Самара, 2005

Комментарии 133

Здравствуйте у меня ваз 2114.Пропал плюс на модуль зажигания где посоветуете капать реле управления двигателем поменял предохранители впорядке.При повороте ключа релюшки щелкают, а на модуле зажигания плюса нет.

К электрику обращайтесь

Приветствую. У меня ваз 21120. Трабл вот в чем-запустил мотор, глушить, а он не глохнет, ключ вынул, а мотор и приборка работают, глуши путем внимания главного реле. При этом, ставлю новое реле на 30а ни чего не меняется, ставлю реле от форд на 40а, все работает в штатном, нормальном режиме, но мотор не запустить. Что это может быть, подскажите пжста

Доброго времени суток друзья! Привет Вам из Казахстана! Проблема в не работающем вентилятора охлаждения. Поменял датчик температуры, снял фишку датчика вентилятора мешалось. Всё собрал, по достижении высшей температуры жду включения вентилятора. Он не включается. Пришлось прибегнуть к принудительному включению вентилятора отсоединив фишку датчика. Машина ВАЗ 2114. Если была такая проблема поделитесь пожалуйста. С/у Тимур. Буду безмерно благодарен.

если на вентилятор радиатора ОЖ ДВС не подаётся сигнал, то это либо датчик ОЖ, либо реле вентилятора, либо предохранитель, либо ЭБУ не даёт сигнала включения. ИМХО.

День добрый не подскажите что може быть у меня ваз 2114, неделю назад машина сутки стояла и не завлась через 2 дня решил попробывать завести -заведась как не в чем не бывало, проездил неделю такая же ситуация машина сутки не заводилась опять не заводиься бензанасос в порядке гудит, стартер крутит но нет искры … ездил каждый день . Сырость дожди на улице только на что это влияет, что может быть мне послветовали реле посмотреть еще что можеь быть?

Добрый день! У меня Ваз 2114. При резком ускорении машина ускоряется слишком резво потом перестаёт, тяга пропадает. Останавливаюсь, обороты застывают на 2000об/мин, и не падают. У кого была такая проблема? Подскажите пожалуйста. Буду безмерно благодарен. С уважением Тимур.

А при выключении зажигания падают?

Да. Машина глохнет с содроганием. При повторном запуске заводиться.

Я бы сначала проверил метки грм.

Метки ГРМ? Вот не подумал. Спасибо Павел. Проверю и напишу ответ.

Что-то похожее у Меня было на 2114. Оказалось, что шкив генератора на коленвале сместился чуток, срезав шпильку.

Вот оно что. У меня с этим всё в порядке. По вашему совету провернул коленчатый вал. Ремень слетел на два зуба. Огромное Вам спасибо. Чек не погас думаю ошибка какая небудь. Но двигатель стал работать мягче.

PavelDotsenko

А при выключении зажигания падают?

Обороты чуток поплавают и и держитсься нормально.

Я бы сбросил клемму аккумулятора на несколько минут. Потом проверил бы клапан ВУТ и шланг для ВУТ.

Непременно сделаю. Но поясните что такое ВУТ.

PavelDotsenko

Я бы сбросил клемму аккумулятора на несколько минут. Потом проверил бы клапан ВУТ и шланг для ВУТ.

Это не Вакуумник?

PavelDotsenko

Я бы сбросил клемму аккумулятора на несколько минут. Потом проверил бы клапан ВУТ и шланг для ВУТ.

VADDER › Блог › Просто про реле!

Доброго всем времени! На работе появились прекрасные образцы для наглядного пособия, так что сегодня расскажу про автомобильные реле, типичные неисправности и методы простейшей диагностики.

Как известно реле это устройство предназначенное для замыкания/размыкания участков цепи при определённых условия. В данном случае определённым условием являются две величины: ток и напряжение, без достижения значений которых реле работать не будет. Автомобильные реле в основной своей массе подразделяются на 4-х и 5-ти контактные. Реле в современных автомобилях могут достигать до 6-ти контактов, но принципиально не важно у них у всех один принцип и одно назначение. Для простоты рассмотрим обычное 4-х контактное реле которое имеет одну пару управляющих контактов, в схемах они обычно фигурируют как 85, 86, и одну пару силовых, обозначают как 87, 30.

Максимальная сила тока «традиционных» автомобильных реле составляет в среднем 30 ампер при 14 вольтах. Обычно характеристики указывают на крышке корпуса, что не мало важно при выборе реле. Например существуют силовые «разгрузочные» реле с силой тока в 70 ампер, они визуально отличаются большими габаритами и гораздо большими размерами силовых клемм.

Силовые контакты реле покрывают обычно сплавами серебра и различных металлов, например таких как AgSnO2 и AgNiO, это служит для того чтобы уменьшить переходное контактное сопротивление, а также защитить контакты от быстрого окисления. Но некоторые производители, в основном подделок и китайских реле которые обычно поставляются в комплект к сигнализациям и комплектам подключения противотуманных фонарей, экономят и не покрывают медные контакты. Основной причиной на мой взгляд большинства отказов автомобильных реле является окисление входных клемм соединителей. Но существуют причины связанные с отказом реле внутри «самой коробки». Первая из них слишком большой ток, в результате увеличения которого увеличивается и износ контактов. А при токовой перегрузке контакты запросто могут приварится друг к другу.

Проверить его просто подключить управляющие контакты 85, 86 к аккумулятору, а силовые 87, 30 проверить с помощью мультиметра в режиме омметра. Также можно проверить с помощью контрольной лампы, соединив контакт лампы с аккумулятором «+» другой контакт с клеммой реле 87. А контакт реле 30 соединить с клеммой аккумулятора «-«, при этом управляющие контакты реле 86, 85 должны также быть соединены с аккумулятором. Если реле исправно лампа должна загореться в полный накал. Если реле не исправно лампа может гореть тускло или вобще не гореть! Данный метод проверки очень хорош, если цепь электро потребителя вышла из строя в пути и есть подозрение на реле.

Комментарии 55

У меня спектра. Я снимал для проверки реле бензонасоса. И не пометил как ставить обратно. Как скажется на работе реле если я его поставил не той стоной. Реле 4-х контактное.

В финале короткое замыкание в ЭБУ. При изменении мест терминалов реле придёт в действие за счёт протекания небольшого тока через его катушку на ротор электромотора бензонасоса. А приведённые в действие силовые контакты замкнут на прямую ключ/микросхему управления реле в ЭБУ.

У меня спектра. Я снимал для проверки реле бензонасоса. И не пометил как ставить обратно. Как скажется на работе реле если я его поставил не той стоной. Реле 4-х контактное.

Ты его другими контактами никак не поставишь, т.к. 1 ножка развернута на 90 градусов

Скажите, может ли из-за того что я поставлю реле на больший ток, чем предусмотрено, не срабатывать прибор, например аварийка или фары

Из практики реле как раз и рассчитывают на гораздо больший ток чем фактически протекающий в цепи, это обеспечивает долговечность и безопасность. так например соединительные контакты будут меньше нагреваться. На аварийку и фары устанавливаются разные по управлению реле, но в целом установка большего по току не влияет на срабатывание.

У меня при включении птф пищит реле, что это может быть? Птф работает от габаритов, когда машина заведённая пищит, а в заглушенном состоянии нет.

Какая марка и модель автомобиля? На некоторых современных автомобилях питание ламп накаливания происходит в ШИМ (импульсном) режиме, в т.ч габаритов/ДХО, соответственно неправильно «запитанное» реле может также работать в импульсном режиме (многократное включение выключение) равное частоте импульсов.

Реле не даёт лучше, ток а именно лучше протекание. Реле даёт хорошую коммутацию (управление). В некоторых автомобилях например ГАЗель, AUDI 80 b3 b4, 100 C3 и т.д не применяется реле ближнего и дальнего света, вместо этого коммутация происходит подрулевым переключателем. Так же например традиционно реле не применяется на управление вентилятором отопителя салоном. Вопрос реле в удобстве построения электросхем, так же надёжности, дешевезны изготовления и удобности расположения. Однако в современных автомобилях уходят от привычных нам классических реле и монтируют их на монтажную плату блоков управления бортовой сети (блок комфорта) или выполняют транзисторную развязку.

Благодарю за подробный ответ. А можете сказать мне за счет чего реле дает лучшее протекание тока? Сколько раз я вскрывал реле внутри маленькая бабина и на неё намотано много тонкой медной проволоки. И за этой бабинки происходит хорошее протекание? Мне интересно)

«Маленькая бабинка», это электромагнитная катушка, концы её выходят на клеммы в стандартном обозначении «85» и «86» на импортных ещё попадается «С» и «С1» что означает «Coil» (катушка), соответственно при подаче напряжения (например 12 в или 24 в зависимости от типа реле), возникает магнитное поле которое притягивает пластину соединяющее контакты в стандартном обозначении «30» и «87». Соответственно в реле применяются контакты «смыкания» это когда контакт попадает на контакт и за счёт этого получается лучшее примыкание (контакт) и исключается механический износ, в отличии от тех же подрулевых переключателей или переключателей вентилятора отопителя, где контакты сдвигаются друг на друга и за счёт трения рано или поздно происходит их механический износ. Отчасти по этой же причине в современных автомобилях на замках зажигания, которые по прежнему имеют сдвигающие контакты, применяется ещё разгрузочное реле или реле «Х». В добавок на контактах подрулевых переключателей в основном не наносят покрытия AgSnO2 и AgNiO которое улучшает проводимость и способствует меньшему износу от номинальной токовой нагрузки, поскольку в момент смыкания контактов при достижении расчётного расстояния может пробегать искровая дуга между контактами реле это хорошо видно на уже бывших в эксплуатации (чёрненькое пятно с расплавленным напылением). В подрулевых переключателях нанесения напыления из серебра (AgSnO2 и AgNiO ) эффективно лишь короткое время поскольку быстро истирается механически в ходе эксплуатации постоянным движением скользящего контакта, а делать контакт полностью из сплава серебра дорогое удовольствие по нынешним меркам. В выборе реле как коммутатора хорошо играет его цена, если обычное реле по стоимости в районе 150 р +/-50 р, то цена того же блока переключателей и переключателя управления может доходить до 2000 и более рублей. Выбор очевиден.

Блок реле и предохранителей

Предохранители в Ладе Калине расположены под приборной панелью, в блоке, который находится слева от руля. Чтобы до него добраться, нужно открыть крышку, в которую встроен выключатель света фар. Крышка на защёлках, если потянуть её за верхнюю часть на себя, она откроется и откинется вниз (нижняя её часть закреплена на оси).

F1 (10 А) — иммобилайзер, лампы и датчики приборной панели, фонарь заднего хода, поворотники. Если у вас перестала работать какая-либо «стрелка» на приборной панели, или перестала загораться одна или все контрольные лампы, проверьте этот предохранитель, а также сами датчики или лампы. Если при включении задней передачи не загорается задний белый свет, дело может быть также в этом предохранителе, либо в выключателе заднего хода.

Выключатель заднего хода находится на коробке передач, чтобы его поменять, скорее всего понадобится снять защиту картера двигателя, чтобы добраться до него. Расположен с левой стороны по ходу движения на задней части коробки передач. Если не работают поворотники и этот предохранитель целый, проверьте также реле К5, ручку включения указателей поворотов, её разъём, а также лампы самих поворотников.

F2 (30 А) — электрические стеклоподъёмники. Если перестали работать стеклоподъёмники, проверьте этот предохранитель, а также реле К2. Если предохранитель и реле исправные, то может быть целый ряд причин. Для начала попробуйте нажать кнопку стеклоподъёмника и хлопнуть дверью. Если механизм «закусило» при поднятом положении стекла, это может помочь.

Иначе нужно разбирать обшивку и смотреть на механизм. При разборе нужно проверить исправность шестерёнок и всех узлов стеклоподъёмника, включая щётки мотора. Также дело может быть в модуле электростеклоподъёмников. Он находится в левой задней двери, если с ним что-то не так, то скорее всего придётся менять этот модуль на рабочий.

F3 (10 А) — аварийная сигнализация.

Если не работает «аварийка» и этот предохранитель исправен, проверьте реле К5. Если у вас зажглись левые или правые поворотники и постоянно горят, даже когда вы выключаете зажигание — это заводской брак. В этом случае необходима замена блока управления кузовной электроникой. Это можно сделать в официальных салонах.

F4 (20 А) — стеклоочиститель, обогрев заднего стекла. Если не работают стеклоочистители и этот предохранитель целый, проверьте также реле К4 и К6. Дело может быть в моторчике стеклоочистителя, его механизме. Проверьте ручку включения «дворников» и её разъём.

Если не работает обогрев заднего стекла, проверьте предохранитель F8, клеммы обогревателя, их контакты, а также контакты этого предохранителя и реле К6. Ещё дело может быть в плохом контакте на корпус. Масса проводки подключается на кузов под торпедой. Если в этом месте плохой или окисленный контакт, это может также стать причиной проблем с правильными показаниями приборов на панели.

F5 (25 А) — печка, электроусилитель руля, стеклоомыватель. Если этот предохранитель, и реле К4 целые и не работает печка, возможно дело в её электродвигателе (щётках) или кнопке включения, а также её контактах. Если не работает электроусилитель руля, данный предохранитель и предохранитель F31 целые, то лучше обратиться в мастерскую, потому что самостоятельно найти и устранить эту неисправность будет сложно.

F6 (20 А) — звуковой сигнал.

Если данный предохранитель и реле К8 исправные, но сигнал не работает, проверьте сам клаксон. Он расположен под передним бампером около радиатора. Иногда бывает достаточно покрутить винт регулировки тональности. Расположение неудобное, потому что в него легко может попасть вода, как вариант можно переустановить его в более высокое место, либо установить другой клаксон, который менее чувствителен к воде и влаге.

История создания

Первенство создания реле спорно. Некоторые утверждают, что впервые это устройство было сконструировано в 1830—1832 гг. русским ученым Шиллингом П.Л. и являлось основным элементом вызывающего механизма в разработанном им же варианте телеграфа.

Другие научные историки приписывают первенство изобретения известному физику Дж. Генри, который в 1835 г. разработал контактное реле во время усовершенствования созданного им в 1831 году телеграфного аппарата. Первый соленоид работал по принципу электромагнитной индукции и был некоммутационным устройством.

Реле, в качестве самостоятельного устройства, впервые упоминается в патенте на телеграф, выданном Самуэлю Морозе.

Как видим, первой сферой применения этого коммутационного устройства был телеграф и только позднее с развитием техники он стал применяться в электрическом и электронном оборудовании.

Устройство и принцип работы реле

Реле представляет собой катушку, состоящую из немагнитного основания, на которое намотан провод из меди с тканевой или синтетической изоляцией, но чаще всего с диэлектрическим лаковым покрытием. Внутри катушки установленной на нетокопроводящее основание, размещается металлический сердечник. Также в устройстве имеются пружины, якорь, соединительные элементы и пары контактов.

При подаче тока на обмотку электромагнита (соленоида) сердечник притягивает якорь, который соединяется с контактом и электрическая или электронная цепь замыкается. При снижении силы тока до определенного значения, якорь, под действием пружины, возвращается на исходную позицию, вследствие чего происходит размыкание цепи.

Более плавная и точная работа достигается благодаря использованию резисторов, а защиту от скачков напряжения и искрения обеспечивает установка конденсаторов.

У большинства электромагнитных реле имеется не одна, а несколько пар контактов, что позволяет управлять несколькими цепями одновременно.

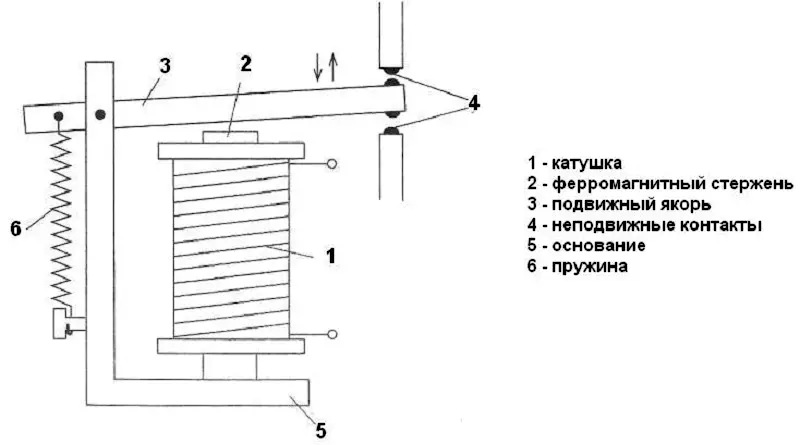

Простейшая схема устройства электромагнитного соленоида

Если в двух словах, то этот вид коммутационного устройства работает по принципу электромагнитной индукции. Благодаря довольно простому принципу действия реле имеют высокую надежность в эксплуатации.

В видеоролике ниже разъясняется принцип действия электромагнитного КУ:

Классификация и для чего нужно реле

Поскольку реле являются высоконадежными коммутационными устройствами, то не удивительно, что они нашли широкое применение в самых различных областях человеческой деятельности. Они используются в промышленности для автоматизации рабочих процессов, а также в быту в самой различной технике, например в привычных всех холодильниках и стиральных машинах.

Разнообразие видов реле очень велико и каждый предназначен для выполнения определенной задачи

Реле имеют сложную классификацию и делятся на несколько групп:

По сфере применения:

По принципу действия:

По поступающему параметру, вызывающему срабатывание КУ:

По принципу воздействия на управляющую часть устройства:

На фото (обведено красным) показано, где находится одно из реле в стиральной машине

В зависимости от вида и классификации реле применяются в бытовой технике, автомобилях, поездах, станках, вычислительной технике и т.д. Однако, чаще всего этот вид коммутирующего устройства используется для управления токами большой величины.

Основные виды реле и их назначение

Производители настраивают современные коммутационные устройства таким образом, чтобы срабатывание происходило только при определенных условиях, например, при увеличении силы тока, поступающего на входные клеммы КУ. Ниже мы вкратце рассмотрим основные виды соленоидов и их назначение.

Электромагнитные реле

Электромагнитное реле – это электромеханическое коммутационное устройство, принцип действия которого основан на воздействии магнитного поля, созданного током в статичной обмотке, на якорь. Этот вид КУ разделяется собственно на электромагнитные (нейтральные) устройства, которые реагируют лишь на значение тока, подаваемого на обмотку, и поляризованные, работа которых зависит как от токовой величины, так и от полярности.

Принцип работы электромагнитного соленоида

Используемые в промышленном оборудовании электромагнитные реле находятся на промежуточной позиции между сильноточными устройствами (магнитными пускателями, контакторами и т.д.) и слаботочным оборудованием. Наиболее часто данный вид реле применяется в цепях управления.

Реле переменного тока

Срабатывание этого вида реле, как видно из названия, происходит при подаче на обмотку переменного тока определенной частоты. Данное коммутирующее устройство для переменного тока с контролем перехода фазы через ноль или без такового, представляет собой блок из тиристоров, выпрямительных диодов и управляющих схем. Реле переменного тока могут быть выполнены в виде модулей на основе трансформаторной или оптической развязки. Данные КУ применяются в сетях переменного тока с максимальным напряжением 1,6 кВ и средним током нагрузки до 320 A.

Промежуточное реле 220 В

Иногда работа электросети и приборов не возможна без использования промежуточного реле на 220 В. Обычно КУ данного типа применяется, если необходимо разомкнуть или разомкнуть разнонаправленные контакты цепи. К примеру, если используется осветительный прибор с датчиком движения, то один проводник присоединяется к сенсору, а другой подводит электроэнергию к светильнику.

Реле переменного тока широко применяются в промышленном оборудовании и бытовой технике

Работает это таким образом:

С каждым годом реле становятся эффективней и компактней

Функции малогабаритного реле переменного тока с напряжением 220 В весьма разнообразны и широко используются в качестве вспомогательного устройства в самых различных областях. Данный вид КУ применяется в тех случаях, когда основное реле не справляется со своей задачей или же при большом количестве управляемых сетей которые уже не в состоянии обслужить головное устройство.

Промежуточное коммутационное устройство применяется в промышленном и медицинском оборудовании, транспорте, холодильном оборудовании, телевизорах и прочей бытовой технике.

Плюсы и минусы электромагнитного реле

Плюсы

• Управляемое напряжение и управляющее напряжение никак не связаны между собой. Выражаясь домашним языком – напряжение на катушке никак не связано с напряжением на контактах реле. Они гальванически развязаны, что делает реле безопасным устройством для человека и самой аппаратуры в электро- и радиопромышленности.
• коммутируемые токи могут достигать сотни ампер у промышленных видов реле (пускатели, контакторы)
• большой срок службы при правильной эксплуатации. До сих пор на некоторых зарубежных станках ЧПУ стоят реле 70-ых годов, чьи коммутационные контакты выглядят почти как новые.
• неприхотливость в работе и надежность. Реле до сих пор используются в средствах автоматического управления (САУ), так как они неприхотливы и готовы работать безотказно, хотя уже давненько разработаны твердотельные реле (ТТР), которые опережают простые электромагнитные реле по многим параметрам.

Минусы

• время задержки срабатывания, в течение которого коммутационный контакт “летит” с одного контакта до другого. В очень быстродействующей аппаратуре реле не применяются. Производители обеспечивают электротехническую промышленность различными видами реле и других устройств на их принципе.
• щелкающий звук при переключении. Кого-то он может раздражать, особенно если реле будет очень часто срабатывать.
• габариты даже самого маленького электромагнитного реле достаточно много занимают место на печатной плате.

Не знаете, где можно купить нужное вам электромагнитное реле? Вот каталог, где вы найдете подходящее по параметрам реле для своих нужд
