Предохранители в электрической цепи УАЗ Патриот нужны не просто так. Без них при первом же коротком замыкании появилась бы масса проблем, на устранение которых пришлось бы потратить много времени, денег. Чтобы избежать негативных последствий подобных замыканий в электрической схеме автомобиля предусмотрены блоки предохранителей. Один из них находится в салоне, другой под капотом.

Назначение

На УАЗ Патриот предохранители устроены так, что при возникновении перегрузок у них внутри перегорает специальная плавкая вставка.

Из-за этого цепь размыкается, а проводка и все потребители Патриота остаются в сохранности.

Если предохранитель сгорает, то вы теряете доступ к определенной опции автомобиля (перестанет работать печка, например). Без них под угрозой окажется вся электро-система УАЗ Патриот.

Помимо этого, наличие предохранителей у УАЗ Патриот позволяет разделить электрические цепи автомобиля на силовые и управляющие. А еще, внутри блока предохранителей Патриота находятся реле, которые замыкают или размыкают участки электрической цепи УАЗа. Поэтому, если у вашего УАЗ Патриот что-то сломалось, первым делом необходимо проверить исправность соответствующего предохранителя, реле.

Салонный блок

На УАЗ Патриот, как уже было сказано ранее, один из блоков предохранителей располагается прямо в салоне — с левой стороны, около коленки водителя. Для доступа к нему нужно открутить винт, фиксирующий пластиковую крышку. Это основной узел, в котором расположены плавкие электропредохранители, отвечающие за свет фар, работу прикуривателя, отопителя, подъемников стекол.

Для автомобиля УАЗ Патриот, чтобы хорошо разобраться с назначением того или иного предохранителя, ниже приведены схемы. Реле также пронумерованы, в таблице дается их расшифровка. На УАЗ Патирот заводом, начиная с первых годов выпуска, неоднократно проводились эксперименты, после которых внешний вид монтажного блока и расположение предохранителей в нем менялись кардинально.

До 2007 года

С самых первых годов выпуска до 2007 года в УАЗ Патриот интегрировался блок старого образца — от ВАЗ 2110.

До 2011 года

Затем, для Патриота на смену предыдущему пришел другой монтажный блок с предохранителями, у которого назначение и расположение этих элементов поменялось.

После 2011 года

Блоки предохранителей для УАЗ Патриот после 2011 года выпуска, включая 2012 и 2013 год, получили совершенно новое расположение внутренних элементов.

Дополнительный блок под капотом

Но, одним блоком предохранителей на УАЗ Патриоте дело не обходится, под капотом находится второй — дополнительный монтажный блок с другими, не менее важными электропредохранителями и реле, отвечающими за такие узлы, как: стартер, бензонасос, ABS, другие системы.

Токи здесь выше, тут даже есть электропредохранитель на 80 А! Таким образом, если вдруг на вашем УАЗ Патриот внезапно откажет электрический вентилятор охлаждения, первым делом стоит проверить соответствующий предохранитель внутри блока, который находится в подкапотном пространстве.

Монтажный блок под капотом может быть двух разновидностей: старого образца, нового образца. Так же, как и салонные блоки предохранителей, они отличаются расположением элементов, а также другими моментами.

Некоторые реле и электропредохранители могут отсутствовать внутри монтажного блока, это зависит от комплектации автомобиля, а также от его года выпуска.

Кроме этого блока под капотом — с противоположной стороны может размещаться еще один — дополнительный, обеспечивающий работу кондиционера. Если УАЗ Патриот с дизельным двигателем, тогда на это место ставят реле и предохранитель для специальных дизельных свечей накаливания. Такие свечи дизельному ДВС нужны только для запуска зимой.

Блок предохранителей на УАЗ 3151 (дополнительный)

Открываем крышку блока предохранителей УАЗ Патриот 2017

СИЛОВОЙ ПРЕДОХРАНИТЕЛЬ УАЗ ПАТРИОТ! Неисправность и Устранение #Внедорожный_клуб_4x4_ALLIGATOR

Салонный блок

Конструктивно является и основным. В машинах старого и нового образца, панель устанавливается под приборной панелью с левой стороны от рулевого колеса. Здесь сосредоточены основные плавкие вставки, отвечающие за большую часть моторного оборудования и приборов.

До 2007 года

Первые модификации старых годов выпуска не сильно отличались по конструкции от карбюраторных авто современного типа. Здесь применяется стандартная система предохранителей и реле, актуальная для большинства машин на дорогах СНГ.

Описание нового поколения после 2015 года значительно отличается, но по причине минимального количества автомобилей на рынке, их перечисление не приводится.

До 2011 года

Серьезных изменений в конструкции не наблюдалось. Здесь применялись аналогичные двигатели и оборудование. При обновлении электросхемы завод не предусмотрел установку обновленной монтажной панели. Все плавкие вставки остались на своих местах, а новые элементы вынесли отдельно.

После 2011 года

Последняя модификация, выпускаемая в 2016-2018 годах, отличилась наличием инжекторного двигателя. Здесь появился дополнительный монтажник, который отвечает только за распыление топлива и устанавливается под капотом.

В результате модификации машина стала экономнее и немного мощнее.

Снятие крышки предохранителей Патриот 2017

Капитальный ремонт проводки УАЗ Буханка

Где находится реле в автомобиле УАЗ «буханка»?

Полноприводный автомобиль УАЗ-452 («буханка») появился в 60-е годы прошлого века, и до сих пор пользуется популярностью. Но УАЗ нередко выходит из строя, и, для того, чтобы устранить неисправность, необходимо знать местонахождение его основных реле.

Где находится реле бензонасоса?

Реле бензонасоса – это устройство, которое подает или прекращает электропитания на бензонасос. Оно управляет топливным насосом и выполняет ряд дополнительных функций в зависимости от марки автомобиля.

Обычно в «буханках» реле бензонасоса устанавливается в области блока управления впрыском, под капотом, за аккумулятором. Иногда его можно найти под приборной панелью возле предохранителей.

Где находится реле зарядки?

Реле зарядки состоит из реле обратного тока, регулятора и ограничителя. Реле обратного тока включает генератор в сеть, когда его напряжение увеличивается, и выключает в случае, если повышается напряжение аккумуляторной батареи.

Регулятор контролирует и ограничивает силу тока в пределах 13,8 – 14,8 В, регулирует силу зарядного тока. Ограничитель предохраняет генератор от перегрузок, работая по аналогичному принципу с регулятором напряжения – включает в цепь обмотки дополнительное сопротивление при увеличении силы тока.

Реле зарядки работает вместе с генератором под капотом двигателя с правой стороны.

Где находится реле стартера?

В УАЗ-е встречаются два вида стартеров — 42.3708 и 4211.3708–01. Сами они устанавливаются по левую сторону от двигателя (по ходу движения автомобиля).

Стартеры оснащаются электромагнитным тяговым реле рычажным приводом с роликовой муфтой свободного хода. Реле блокировки расположено в медицинском салоне, и служит для предотвращения включения стартера при подключенном источнике питания.

Провод от реле идет к центральному контакту вариатора (при трех катушках) или к контакту подключения катушки (при двух катушках). Это способствует усилению искры в период запуска двигателя.

Где находится реле поворотов?

В автомобилях УАЗ схема указателей поворота включает в себя рулевой переключатель, реле поворота, аварийную сигнализацию и шесть лампочек.

Эту систему защищают от перегрузок несколько предохранителей:

• F8 – 10 А (для аварийной сигнализации);
• F20 – 7,5 А (для указателей поворотов).

Поворотники без реле мигать не будут, поэтому его неисправность легко определить.

Располагается в монтажном блоке, с левой стороны, у ног водителя. В санитарных, грузопассажирских автомобилях типа УАЗ реле поворотов устанавливается на перегородке, за водительским сиденьем.

В случае неисправности реле его необходимо снять, при этом не допускается применение металлических предметов.

Что делать, если при неоднократных попытках запустить автомобиль ничего не выходит

УАЗ «Буханка» совершенно не реагирует на наши действия. В этом случае стоит выполнить некоторые действия:

1. Проверяют аккумуляторную батарею на наличие зарядки.
2. Если зарядка есть, то тем же тестером проверяют целостность электрических проводов между катушкой и генератором. Двигатель автомобиля может не заводиться именно по причине обрыва цепи питания или окисления контактов. Соединения зачищают, а провода меняют на новые.
3. Следующая причина молчания двигателя – отсутствие искры на свечах зажигания. Проверить наличие искры несложно, достаточно снять высоковольтный провод и поднести его к раме автомобиля. При повороте ключа зажигания должна проскакивать искра между кабелем и корпусом авто. Теперь для работы двигателя необходимо заменить свечи на новые.

Но не стоит забывать о самих предохранителях в монтажном блоке автомобиля. Возможно дело в них. Их работа построена по следующему принципу: при неисправности электрического блока или электрооборудования происходит повышение силы тока, проволочка, по которой движется ток на предохранитель перегорает (происходит короткое замыкание), электрическая цепь обрывается, целостность системы нарушается, но сам прибор остается невредимым. Иными словами, предохранители выполняют задачу защиты электродеталей, узлов и оборудования от возможного короткого замыкания.

Порядок расположения защитных устройств в монтажном блоке.

№ п/п	За что отвечает	Примечание
1	Резервный разъем
2	Габаритное освещение	Левая сторона
3	Ближний свет	Левая сторона
4	Дальнее освещение	Левая сторона
5	Противотуманки	Левая сторона
6	Лампа для подсветки места установки монтажного блока	Левая сторона
7	Стоп-сигналы задних фонарей	Левая сторона
8	Аварийная сигнализация	Левая сторона
9	Клаксон (звуковой сигнал )	Левая сторона
10	Лампы подсветки заднего номерного знака и подсветка приборов на панели управления	Левая сторона
11	Отвечает за прикуриватель	Левая сторона
12	Задняя противотуманка (при наличии)	Левая сторона
13	Резервный разъем
14	Резервный разъем
15	Габаритное освещение	Правая сторона
16	Ближний свет	Правая сторона
17	Дальнее освещение	Правая сторона
18	Противотуманки	Правая сторона
19	Задний ход (белый свет)	Правая сторона
20	Указатели поворотов (справа и слева)	Правая сторона
21	Работа отопительного прибора	Правая сторона
22	Мотор дворников и омыватели лобового стекла	Правая сторона
23	Внутреннее освещение салона авто и подключение лампы подкапотного пространства	Правая сторона
24	Резервный разъем	Правая сторона
25	Работа приборов и сигнализаторов (датчиков)	Правая сторона
26	Резервный разъем	Правая сторона

В случае необходимости замены какого-либо предохранителя необходимо вынуть его из гнезда монтажного блока и поставить на его место новый. Это сделать совсем несложно, поскольку устройства являются штекерного типа.

Совет. При неисправности электрической платы линейки, ее можно снимать только после отключения аккумуляторной батареи.

За правильную работу того или иного электрического узла несет ответственность не только предохранитель, нужно еще учитывать дополнительно установленные реле, например, бензонасоса, зарядки, стартера и поворотов. Где находятся реле?

Управляет процессом подачи топлива и его отключением. В большинстве случаев монтируется под капотом возле АКБ, но некоторые устанавливают в салоне авто рядом с монтажным блоком.

В его состав входят три элемента: реле обратного тока, регулятор, ограничитель. Их задача состоит в том, чтобы предостеречь генератор авто от перегрузок, а также контролирует силу тока в пределах от 13,8 до 14,8 В. Находится в передней части машины под капотом возле регулятора.

Расположен в левой части возле двигателя. Предназначен для ограничения работы стартера в случае подключенного источника тока. Проводка от реле стартера подходит к катушке. Это усиливает искру при запуске мотора.

Блок предохранителей и реле УАЗ Хантер: Схема и расшифровка

Конструкторы Ульяновского автомобильного завода выпустили модель Хантер на смену машине УАЗ 469. Блок предохранителей УАЗ Хантер был обновлен по сравнению с устройством предыдущей модели. Производитель установил на УАЗ Хантер штыревые и пластинчатые предохранители.

Назначение и расположение предохранителей УАЗ Хантер

Производитель установил на машину штыревые предохранители и силовые пластинчатые элементы. Пластинчатые имеют большие показатели допустимой нагрузки.

Блок предохранителей автомобиля УАЗ Хантер необходим для защиты электропроводки от возгорания при возникновении короткого замыкания и перегрузки. Предохранители соединяют плюсовые провода потребителей с источником питания. На машине установлены два источника питания, генератор и аккумуляторная батарея.

Внутри штыревого предохранителя расположен плавкий элемент.

Он рассчитан на определенную нагрузку. При превышении допустимой нагрузки или возникновении короткого замыкания, плавкий элемент перегорает, разобщая потребитель и источник питания.

Предохранители УАЗ Хантер устанавливаются в планки по 13 штук. В блоке расположены 2 планки. Каждый предохранитель предназначен для защиты определенной цепи. В зависимости от предусмотренной нагрузки цепи, номинал предохранителей отличается. Номинал нанесен на корпус предохранителя. Цвет корпуса штыревого предохранителя соответствует определенному номиналу:

• Оранжевый цвет – плавкий элемент рассчитан на силу тока 5 Ампер;
• Коричневый – имеет номинал 7.5 А;
• Красный цвет – соответствует плавкому элементу с номиналом 10А;
• Голубой – имеет номинал 15 А;
• Желтый – 20 Ампер;
• Бежевый цвет – соответствует плавкому предохранителю с номиналом 25 А.

Какие узлы и агрегаты защищают предохранители

Монтажный блок предохранителей на УАЗ Хантер обеспечивает надежную защиту следующих узлов:

1. Габаритные огни и основное освещение автомобиля.
2. Работа поворотных указателей.
3. Прикуриватель.
4. Звуковое сопровождение (клаксон).
5. Работу стеклоочистителей.
6. Внутреннее освещение салона авто.
7. Стоп-сигналы.
8. Отопительная система машины.
9. Аудиосистема и радиооборудование.
10. Насос отопительной системы.
11. Подсветка и работа приборов на панели.
12. Резервное оборудование.

Автомобиль УАЗ Хантер оснащен предохранителями различных узлов, выведенных на блок в салон автомобиля. Но есть еще два реле, которые располагаются под капотом автомобиля:

От корректной работы этих реле зависит работоспособность силового агрегата, поскольку через главное питание распределяется ко всем электрическим узлам автомобиля и датчикам напряжением 12В, а реле бензонасоса подает энергию к топливному насосу и датчику кислорода.

По внешнему виду оба реле совершенно идентичны, даже каталожный номер один и тот же. Установлены они с правой стороны от усилителя тормозов на щитке над мотором авто.

Отличить реле между собой можно по проводам, подходящим к ним. К реле главного ЭБУ подходят провода с сечением большим, чем к электробензанососа. Возле них устанавливаются две плавких вставки предохранителя. Они имеют форму ножа. Один, красного цвета обеспечивает работу электроцепи ЭБУ от системы зажигания, другой – желтый, защищает цепи от аккумуляторной батареи, бензонасоса и датчика кислорода.

Где Находится Блок Предохранителей Уаз Буханка

Одной из самых нередких заморочек российских автомобилей является поломка каких-то электронных устройств, в этом для вас поможет разобраться электросхема.

Единственным решением этой препядствия будет осуществляться проверка состояния предохранителей. Где находится реле зарядки на уаз буханка ~ vivauto.ru.

Темой нынешней статьи будет электросхема автомобиля УАЗ Буханка на движке типа инжектор.

Итак, в данной статье представлены ответы на такие достаточно всераспространенные вопросы:

• Что собой представляет электросхема на автомобиле УАЗ Буханка мотора типа инжектор
  ?
• Как устроена электросхема автомобиля УАЗ Буханка?
• Где расположены предохранители на автомобиле марки УАЗ Буханка двигателя типа инжектор
  ?
• Ремонт монтажного блока.

Основная информация

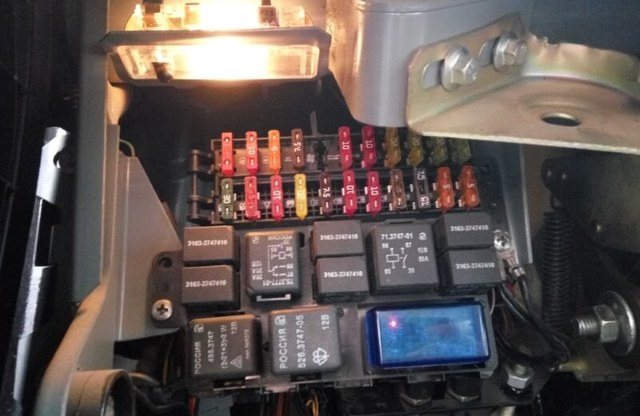

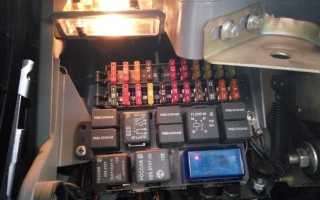

Предохранители в автомобиле марки УАЗ Буханка располагается в специальном монтажном блоке, а он в свою очередь располагается в коробке воздушного притока с левой стороны транспортного средства. Монтажный блок включает в себя все важнейшие участки электронных цепей, при этом снабжая их нужными предохранителями и реле.

Блок предохранителей автомобиля УАЗ Буханка

состоит из двух линеек с предохранителями и закрепляется вся эта конструкция при помощи гайки к корпусу транспортного средства. где находятся предохранители в уаз 3909 буханка 14 года? Где находится предохранитель.

В случае если вы примите решение снять линейки предохранителей

, то вам необходимо будет отключить аккумулятор.

К основным элементам электронной схемы относятся:

• Аккумуляторная батарея;
• Электронный насос топлива;
• Фильтр очищения топливной смеси;
• Форсунки;
• Блок руководства двигателем;
• Электронная катушка зажигания;
• Свечки зажигания;
• Датчик холостого хода;
• Датчик коленчатого валика;
• Датчик заслонки воздуха;
• Тахометр;
• Моторчик вентилятора, охлаждающего радиатор;
• Управляющее реле электронного двигателя вентилятора;
• Индикатор, контролирующий работоспособность двигателя;
• Разъем диагностики.

Блок предохранителей на УАЗ 3151 (дополнительный)

UAZ

Zombie Hunter:
УАЗ
— машина суровая и простая. Даже слишком простая. Где находится блок дополнительный блок предохранителей и блок предохранителей уаз. Моя версия например не имеет даже .

Капитальный ремонт проводки УАЗ Буханка

Приглашение .

Электросхема УАЗ Буханка

При какой-либо поломке электронного оборудования произойдет увеличение силы тока в узле, который отвечает за данный прибор, вследствие чего возникает короткое замыкание. Дорогие друзья. В этом материале мы вам подготовили подробную информацию про то, где располагается блок предохранителей на ниве шевроле, как к нему добраться, какие предохранители и реле.

Проволока, через которую проходит ток к предохранителю, перегорает и плавится, вследствие чего обрываются цепи, и отключается прибор, но при этом сохраняется его целостность. Audi a6 дредноуд › бортжурнал › схема предохранителей а6 в крыше 20а 31 где находится блок.

То есть благодаря предохранителям обеспечивается защита основных деталей от перегрева, в случае возникновения короткого замыкания.

Как правильно проводится снятие и установление монтажного блока?

Если электросхема выполнена качественно, то это значительно облегчит процесс установления и снятия электронного оборудования. Итак, алгоритм снятия монтажного блока:

1. Отсоединяем проводок от минусовой клеммы аккумулятора;
2. Открываем капот и снимаем крышку с блока предохранителей и реле. Рассмотрены автомобили опель астра g, блок предохранителей в салоне. Где находится. Блок расположен под панелью приборов со стороны блок предохранителей уаз. Он находится слева. Для этого необходимо отжать 4 пластиковые защелки;
3. Сдвигаем резиновый чехол;
4. Отсоединяем верхнюю колодку жгута проводки от блока;
5. Отворачиваем 2 гаечки, которые закрепляют блок;
6. Вынимаем блок из отсека, который расположен перед ветровым стеклом;
7. Отсоединяем от блока нижние колодки жгутов проводки;
8. Устанавливаем предохранители и реле в обратном порядке.

Ремонтирование монтажного блока заключается в проведение замены печатных плат. Блок предохранителей и реле на уаз буханка, защищаемые. Итак, алгоритм проведения ремонта монтажного блока:

1. Снимаем монтажный блок;
2. Выворачиваем 8 винтиков, которые закрепляют нижнюю крышку;
3. При помощи отвертки открываем нижнюю крышечку;
4. Проверяем состояние дорожек, по которым проходит ток и качество запаивания. В случае обнаружения дефектов их необходимо ликвидировать, но если это невозможно, то проведите полную замену блока;
5. Устанавливайте монтажный блок в обратном порядке.

Начинающему автоэлектрику для справки: схема электропроводки УАЗ

Какие особенности имеет автомобильная электрика на старых машинах производства Ульяновского автозавода?

Электронные компоненты

Электропроводка отечественной БуханкиЭлектросхема УАЗ 452 сама по себе достаточно простая — однопроводная.По своей конструкции схема проводки УАЗ390995 или другой модели характеризуется такими решениями:

В качестве массы используется кузов транспортного средства.

Любое электрооборудование схемы старого образца на УАЗ 409 или другой модели, а также исполнительные элементы, оснащаются минусовым выводом, который подключается к корпусу авто. По мнению специалистов, в целом эта схема является несовершенной.

Согласно инструкции по эксплуатации электрического оборудования, водитель должен время от времени осуществлять диагностику состояния целостности контактов. Также речь идет и об их окислении. Если водитель заметил наличие окислений на выводах, он должен обработать их с применением мелкозернистой наждачной бумаги.

Подкапотное пространство

В данном случае моторный отсек находится непосредственно в салоне транспорта в соответствии с конструкцией машины.Сам доступ к электрической схеме и прочим механизмам и агрегатам производится именно из салона, в результате демонтажа крышки, которая:

Предназначена для защиты автомобилиста и пассажира от попадания в салон отработанных газов.

Позволяет защитить салон авто от проникновения грязи и пыли.

Выполняет функцию дополнительного отопительного устройства, в частности, пассивным путем, в результате нагрева.

Моторный отсек автомобиля АУЗРаньше на УАЗ 396255 и прочих моделях с карбюратором использовался двигатель от легендарной «Победы», который впоследствии был заменен на более усовершенствованный и современный агрегат. В частности, подразумевается мотор от «Волги». Такому решению в свое время, в далеком 1964 году, способствовал серийный запуск производственной линии на предприятии ЗМЗ. Несмотря на то, что многие отечественные автолюбители утверждают, что схема УАЗ 390994 инжектор в моторном отсеке располагается в неудобном месте из-за отсутствия капота, это не так. Десятки лет эксплуатации доказали, что отсутствие капота ни коим образом не влияет на диагностику и обслуживание авто.

Пассивная безопасность

Сама конструкция отечественной Буханки с отсутствием капота в первое время вызывала множество вопросов в плане безопасности водителя и пассажиров. В результате нескольких десятков краш-тестов, которые были проведены еще в начале 70-х годов прошлого века, было выявлено, что автомобиль не менее безопасен, если сравнивать с другими отечественными авто. Как показали результаты, в случае аварии и водитель, и пассажиры автомобиля имеют неплохие шансы избежать травм при ДТП.

Особенности электрооборудования

Итак, какими же особенностями обладает схема электропроводки УАЗ 452. На момент начала производства для инженеров и конструкторов предприятия наиболее сложным моментом был поиск самых качественных элементов и комплектующих.В частности, речь ведется о деталях для системы освещения транспорта, а также зажигания, что особенно хорошо прослеживается по тому, как наполнена кабина авто:

элементами управления различными системами транспорта;

контрольными устройствами для слежения за состоянием узлов и механизмов.

Внешняя оптика

На тот момент конструкторам приходилось прибегать к многим внештатным решениями для того, чтобы наладить серийное производство авто.Именно поэтому:

Схема электрооборудования УАЗ включает в себя переключатель оптики, который был позаимствован от ГАЗ 69. Кстати, последняя является предшественником Буханки.

Кроме того, практически вся оптика была позаимствована от ГАЗ 64 — это фонари и т.д.

Система зажигания Буханки с обозначением элементовНа любых отечественных авто периодически возникают проблемы в работе электрооборудования. Если вы заметили, что проводка УАЗ работает некорректно, нужно осуществить ее диагностику и проверку всех элементов. При наличии любых неисправностей в работе электронных устройств в первую очередь нужно проверить, не сгорели ли предохранители в монтажном блоке. Если с этими элементами все нормально, а оборудование все равно не функционирует, к примеру, если говорить об оптике, то необходимо проверить, рабочие ли используются лампочки. Если сами лампы рабочие, необходимо произвести прозвон электрической части с использованием тестера (автор видео о прозвоне автомобильной проводки — Рамиль Абдуллин).Если же Буханка совсем отказывается заводиться, необходимо сделать следующее:

В первую очередь, проверьте работоспособность АКБ.

При заряженной батарее с помощью тестера прозвоните цепь от катушки до генераторного устройства, нередко причиной невозможности запуска мотора служат обрывы в проводке. Если обрывы имеются, провода следует поменять. Если на контактах есть окисления, их следует зачистить.

Запуск силового агрегата будет невозможным при отсутствии искры.Для диагностики наличия искры со свечи следует снять высоковольтный кабель и поднести его к кузову. При попытке запуска мотора между кабелем и кузовом должна проскочить искра.

Если искры нет, возможно, проблема заключается в наличии нагара и налета на ней. Кстати, зачастую нагар является причиной и нестабильной работы мотора, его троения. Чтобы избавиться от такой неисправности, свечи желательно почистить, пошаговая инструкция этого процесса представлена тут.

Загрузка …

Видео «Обозначение элементов электросхемы в УАЗ»

Подробное обозначение всех датчиков и регуляторов электросхемы в салоне Буханки представлено на видео ниже (автор ролика — Xodor).

Электросхема на инжекторный УАЗ (буханка)

Одной из самых частых проблем отечественных автомобилей является поломка каких-либо электрических приборов, в этом вам поможет разобраться электросхема. Единственным решением этой проблемы будет осуществляться проверка состояния предохранителей. Темой сегодняшней статьи будет электросхема автомобиля УАЗ Буханка на двигателе типа инжектор.

УАЗ Буханка

Итак, в данной статье представлены ответы на такие довольно распространенные вопросы:

• Что собой представляет электросхема на автомобиле УАЗ Буханка двигателя типа инжектор?
• Как устроена электросхема автомобиля УАЗ Буханка?
• Где расположены предохранители на автомобиле марки УАЗ Буханка двигателя типа инжектор?
• Ремонт монтажного блока.

Основная информация

Предохранители в автомобиле марки УАЗ Буханка располагается в специальном монтажном блоке, а он в свою очередь располагается в коробке воздушного притока с левой стороны транспортного средства.

Монтажный блок включает в себя все важнейшие участки электронных цепей, при этом снабжая их нужными предохранителями и реле. Блок предохранителей автомобиля УАЗ Буханка состоит из двух линеек с предохранителями и закрепляется вся эта конструкция при помощи гайки к корпусу транспортного средства.

В случае если вы примите решение снять линейки предохранителей, то вам необходимо будет отключить аккумулятор.

К основным элементам электронной схемы относятся:

• Аккумуляторная батарея;
• Электронный насос топлива;
• Фильтр очищения топливной смеси;
• Форсунки;
• Блок руководства двигателем;
• Электронная катушка зажигания;
• Свечки зажигания;
• Датчик холостого хода;
• Датчик коленчатого валика;
• Датчик заслонки воздуха;
• Тахометр;
• Моторчик вентилятора, охлаждающего радиатор;
• Управляющее реле электронного двигателя вентилятора;
• Индикатор, контролирующий работоспособность двигателя;
• Разъем диагностики.

Электросхема УАЗ Буханка

При какой-либо поломке электронного оборудования произойдет увеличение силы тока в узле, который отвечает за данный прибор, вследствие чего возникает короткое замыкание.

Проволока, через которую проходит ток к предохранителю, перегорает и плавится, вследствие чего обрываются цепи, и отключается прибор, но при этом сохраняется его целостность.

То есть благодаря предохранителям обеспечивается защита основных деталей от перегрева, в случае возникновения короткого замыкания.

Как правильно проводится снятие и установление монтажного блока?

Если электросхема выполнена качественно, то это значительно облегчит процесс установления и снятия электронного оборудования. Итак, алгоритм снятия монтажного блока:

1. Отсоединяем проводок от минусовой клеммы аккумулятора;
2. Открываем капот и снимаем крышку с блока предохранителей и реле. Для этого необходимо отжать 4 пластиковые защелки;
3. Сдвигаем резиновый чехол;
4. Отсоединяем верхнюю колодку жгута проводки от блока;
5. Отворачиваем 2 гаечки, которые закрепляют блок;
6. Вынимаем блок из отсека, который расположен перед ветровым стеклом;
7. Отсоединяем от блока нижние колодки жгутов проводки;
8. Устанавливаем предохранители и реле в обратном порядке.

Предохранители UAZ-462 «Буханка»

Этот автомобиль очень часто встречается на наших дорогах. Полноприводный УАЗик начал свою историю во второй половине прошлого века и завоевал широкую любовь среди автомобилистов. Для того времени это был прекрасный автомобиль, который в народе получил название «Буханка» из-за формы кузова.

На 462-ой модели и ее модификациях (вагонные, санитарные, грузовые, микроавтобусы) работа электрических цепей наиболее важных элементов конструкции авто защищается при помощи специальных предохранителей.

Блок предохранителей и реле на УАЗ вагонной компоновки, цепи защищаемые плавкими предохранителями

На автомобилях УАЗ вагонной компоновки моделей УАЗ-374195, УАЗ-396295, УАЗ-396255, УАЗ-390995, УАЗ-390945, УАЗ-220695, УАЗ-330395 и УАЗ-330365 все важные электрические цепи бортовой системы электрооборудования защищены с помощью плавких предохранителей разного номинала. Все предохранители собраны в единый блок предохранителей.

Блок предохранителей и реле на УАЗ вагонной компоновки, цепи защищаемые предохранителями

Блок предохранителей установлен в кабине, на надставке рейки панели передка под панелью приборов слева от водителя.

Кроме того, на санитарных автомобилях УАЗ-396295, грузопассажирских автомобилях УАЗ-396255 и микроавтобусах УАЗ-220695 оснащенных антиблокировочной системой тормозов АБС, установлен дополнительный блок предохранителей системы АБС. Он расположен на перегородке за сиденьем водителя.

Электрические цепи защищаемые плавкими предохранителями на УАЗ вагонной компоновки с двигателем ЗМЗ-4091 Евро-3

F1 на 10 ампер, контакт I — Блок контрольных ламп, аварийная сигнализация, спидометр, комбинация приборов, датчики системы АБС, если она установлена на автомобиле. F1 на 10 ампер, контакт II — Резерв.

F2 на 10 ампер, контакт III — Аварийная сигнализация, звуковой сигнал.

F2 на 10 ампер, контакт IV — Рециркуляционный насос, переключатель отопителя, выключатель света заднего хода. F3 на 10 ампер, контакт V — Комплексная микропроцессорная система управления двигателем, замок зажигания.

F3 на 10 ампер, контакт VI — Замок зажигания, термобиметаллический предохранитель.

Электрические цепи защищаемые плавкими предохранителями на УАЗ вагонной компоновки с двигателем ЗМЗ-40911 Евро-4

F1 на 10 ампер, контакт I — Блок контрольных ламп, аварийная сигнализация, спидометр, комбинация приборов, датчики системы АБС, если она установлена на автомобиле. F1 на 10 ампер, контакт II — Резерв.

F2 на 10 ампер, контакт III — Переключатель указателя поворотов, аварийная сигнализация, штепсельная розетка. F2 на 10 ампер, контакт IV — Рециркуляционный насос, переключатель отопителя, выключатель света заднего хода.

F3 на 10 ампер, контакт V — Комплексная микропроцессорная система управления двигателем, замок зажигания.

F3 на 10 ампер, контакт VI — Замок зажигания, термобиметаллический предохранитель.

Электрические цепи защищаемые плавкими предохранителями антиблокировочной системы тормозов АБС

F1 на 40 ампер, контакт I — Система питания антиблокировочной системы тормозов АБС. F2 на 25 ампер, контакт II — Система питания антиблокировочной системы тормозов АБС.

Реле установленные на автомобилях УАЗ вагонной компоновки с двигателями ЗМЗ-4091 и ЗМЗ-40911

Для коммутации некоторых электрических цепей в систему электрооборудования УАЗ включены различные реле.

Реле-прерыватель указателей поворота, реле управления контрольными лампами системы АБС установлены вместе с блоком предохранителей на надставке рейки панели передка под панелью приборов слева от водителя.

Реле стартера расположено в подкапотном пространстве, справа по ходу движения автомобиля.

Реле заднего противотуманного фонаря находится на надставке рейки панели передка под панелью приборов в районе расположения правой фары. В районе кронштейна педали тормоза расположены реле-прерыватель стеклоочистителя, реле дальнего света и реле ближнего света.

Прежде чем заменить перегоревший предохранитель, необходимо выяснить и устранить причину его сгорания. При снятии реле и предохранителей не допускается применять металлические предметы.

При эксплуатации автомобиля и при проверке схемы электрооборудования не допускается применять предохранители, не предусмотренные конструкцией, а также замыкать на массу провода, проверяя исправность цепей на искру.

Блок предохранителей внедорожника УАЗ Симбир 3162, 31602

Обозначение на рисунке:

• К2 — реле стеклоочистителя;
• К3 — релюшка указателей поворота;
• К4 — элекро реле включения ближнего освещение фар;
• К5 — релюшка включения дальнего свечения фонарей;
• К6 — дополнительное (разгрузочный) переключатель;
• К7 — соленоид включения обогрева заднего стекла;
• К8 — электромагнит включения противотуманных светильников;
• A1-A23 — плавкие предохранители (см. таблицу)

Энергоблок установлен в салоне машины, слева, под панелью измерительных приборов, напротив сиденья водителя.

Цепи, защищаемые плавкими предохранителями:

Обозначение	Сила тока, А	Защищаемые цепи
Сборочный электро модуль
F1	5	Освещение приборов, габаритные огни левого борта
F2	7,5	Ближнее свечение правой электро фары
F3	10	Дальнее освещенность правого фонаря
F4	10	Правый противотуманный светильник
F5	30	Система стекло подъемников дверей, электрический привод люка
F6	15	Штепсельная розетка переносной лампы
F7	20	Звуковой сигнал, электропривод зеркал
F8	20	Элемент обогрева заднего стекла
F9	20	Очистители и омыватели стекол
F10	20	Релюшка очистителей фонарей
F11	5	Габаритные огни правого борта, освещение номерного знака
F12	7,5	Ближний накал левого фонаря
F13	10	Дальняя освещенность левого светильника и сигнализатор дальнего света фонаря
F14	10	Левая противотуманка
F15	20	Система блокировки замков дверей
F16	10	Аварийная сигнализация и указатели поворотов
F17	7,5	Плафоны освещения, подкапотная лампа, выключатель сигнала торможения
F18	25	Печка, прикуриватель, переключатель обогрева заднего стекла
F19	10	Комбинация приборов, переключатель освещения заднего хода, бортовая система контроля
F20	7,5	Задний противотуманный
F21	10	Резервный электрический предохранитель
F22	20	Запасная электро пробка
F23	30	Аварийная пробка

Главная релюха 90.3747-10 (РФ) расположена на щитке передка, над движком, рядом с релюхой топливного насоса.

Соленоид топливного насоса типа 90.3747-10 (РФ) устанавливается на щитке передка, над мотором, рядом с главным электромагнитом КМПСУД и промежуточной релюшкой включения стартера (втягивающего соленоида).

Промежуточная релюха стартера устанавливается на щитке переда, над мотором, рядом с главной релюшкой КМПСУД и реле топливного насоса.

Цепь главного соленоида, идущая от аккумулятора, защищена от коротких замыканий на «массу» жгутовым плавким предохранителем на 20 А типа 688670-7 (АМР) или 354.3722 (РФ). Одновременно, цепь зажигания КМПСУД защищена от коротких замыканий на «массу» жгутовой плавкой электро пробкой 10 А типа 688670-5 (АМР) или 352.3722 (РФ). Пробки ставятся в колодки, которые крепятся:

• — 20А — к главной релюхи;
• — 10А — к релюшке электрического бензонасоса.

Где Находится Реле Поворотов На Уаз Буханка ~ VESKO-TRANS.RU

Одной из самых нередких заморочек российских автомобилей является поломка каких-то электронных устройств, здесь для вас поможет разобраться электросхема. Единственным решением этой задачи будет осуществляться проверка состояния предохранителей. Темой нашей заметки будет электросхема автомобиля УАЗ Буханка на движке типа инжектор.

Что же понадобится, ниже представлены ответы на такие достаточно всераспространенные вопросы:

• Что представляет из себя электросхема на автомобиле УАЗ Буханка мотора типа инжектор?
• Как устроена электросхема автомобиля УАЗ Буханка?
• Где размещены предохранители на автомобиле марки УАЗ Буханка мотора типа инжектор?
• Ремонт монтажного блока.

Предохранители в автомобиле марки УАЗ Буханка размещается в особом монтажном блоке, а он следом размещается в коробке воздушного притока с левой стороны тс.

Блок монтажный означает нашему клиенту остается важные участки электрических цепей, при всем этом снабжая их подходящими предохранителями и реле.

Блок предохранителей автомобиля УАЗ Буханка состоит из 2-ух линеек с предохранителями и закрепляется вся эта конструкция с помощью гайки к корпусу тс. Если проход если вы примите решение снять линейки предохранителей, то нужно отключить аккумулятор.

К главным элементам электрической схемы относятся:

• АКБ;
• Электрический насос горючего;
• Фильтр очищения топливной консистенции;
• Форсунки;
• Блок управления движком;
• Электрическая катушка зажигания;
• Свечи зажигания;
• Датчик холостого хода;
• Датчик коленчатого валика;
• Датчик заслонки воздуха;
• Тахометр;
• Моторчик вентилятора, охлаждающего радиатор;
• Управляющее реле электрического мотора вентилятора;
• Индикатор, контролирующий работоспособность мотора;
• Разъем диагностики.

Схема проводки уаз 3909 буханка карбюратор

Комплексная микропроцессорная система управления двигателем (КМПСУД) грузопассажирских автомобилей вагонной компоновки, фургонов УАЗ-3741 и УАЗ-3909, санитарных УАЗ-3962, автобусов УАЗ-2206 и грузовых УАЗ-3303 включает в себя электронный блок управления, датчики, исполнительные электромеханизмы, контрольную диагностическую лампу неисправности, жгут проводов и диагностический разъем.

Схемы КМПСУД автомобилей семейств УАЗ-3741, 3909, 3962, 2206 и 3303 с двигателями УМЗ-4213, ЗМЗ-4091 и ЗМЗ-40911.

На грузопассажирские автомобили вагонной компоновки моделей УАЗ-3741, 3909, 3962, 2206 и 3303 в зависимости от двигателя и его экологического класса, устанавливалась КМПСУД со следующими электронными блоками управления, контроллерами :

— На автомобили с двигателем УМЗ-4213.10 Евро-2 — блок управления МИКАС-7.2 291.3763000-11 — На автомобили с двигателем УМЗ-4213.10 Евро-3 — блок управления МИКАС М10.3 574.3763000-03 — На автомобили с двигателем ЗМЗ-4091.10 Евро-3 — блок управления МИКАС-11 825.3763001-01 или BOSCH M17.9.7 0 261 S04 795 — На автомобили с двигателем ЗМЗ-40911.10 Евро-4 — блок управления BOSCH M17.9.7 0261 S06 585 для комплектации с датчиком массового расхода воздуха и BOSCH M17.9.7 0261 S07 322 для комплектации с датчиком абсолютного давления.

Схема КМПСУД автомобилей семейств УАЗ-3741, 3909, 3962, 2206 и 3303 с двигателями УМЗ-4213.10 Евро-3 и блоком управления МИКАС М10.3 574.3763000-03.

Схема жгута проводов КМПСУД автомобилей семейств УАЗ-3741, 3909, 3962, 2206 и 3303 с двигателями УМЗ-4213.10 Евро-3 и блоком управления МИКАС М10.3 574.3763000-03.

Состав системы управления двигателям УМЗ-4213.10 Евро-3 с блоком управления МИКАС М10.3, ее датчики и исполнительные механизмы, подробно рассмотрены в отдельном материале.
