Предохранители

Расположение блока предохранителей с левой стороны панели приборов
Визуальная проверка целостности предохранителя

Использование пинцета для снятия предохранителя

Расположение предохранителей на блоке предохранителей

Расположение блока предохранителей с левой стороны панели приборов

Расположение предохранителей и электрические цепи, защищаемые предохранителями, приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.

Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте предохранитель более чем один раз, не определив причину его перегорания.

Дополнительные предохранители имеются на блоке реле, дополнительном блоке реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны под панелью приборов. Блок электроники расположен с левой стороны около перегородки моторного отсека.

На моделях с дизельными двигателями предохранитель системы предварительного подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.

Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз с нижней стороны, который отмечен стрелкой и нажмите на крышку.

Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя, разорван, см. рис. Визуальная проверка целостности предохранителя.

Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема (см. рис. Использование пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того, цвет предохранителя также соответствует величине защищаемого тока.

Предупреждение

Предохранитель, обозначенный на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается номером 224, то есть на электрических схемах к номеру предохранителя впереди добавляется цифра 2.

Автоматы защиты

БЛОК ПРЕДОХРАНИТЕЛЕЙ . ФОРД МОНДЕО.

Предохранители и реле #保险丝 #fuses

Обзор часть 2. Блок предохранителей и реле. В панели приборов.

Блок предохранителей в моторном отсеке

Расположение блока предохранителей

Схема блока предохранителей

Назначение предохранителей в моторном отсеке

Замена предохранителей

Таблицы расшифровок блока предохранителей Volkswagen Passat B3
В процессе эксплуатации любого, даже самого надежного автомобиля неожиданно из строя может выйти какой-нибудь элемент. И предохранитель не является исключением. В основном, поломка возникает из-за резких перебоев с напряжением в сети, из-за чего корпус предохранителя начинает плавиться, и элемент выходит из строя.

Таким образом, если при использовании автомобиля были обнаружены какие-либо проблемы с работой того или иного устройства или датчика, стоит, в первую очередь, осмотреть блок предохранителей и реле на наличие возможной поломки.

При обнаружении повреждения блока предохранителей и реле необходимо осуществить замену неисправного элемента, и сделать это нужно как можно быстрее во избежание выхода из строя остальных элементов.

Перед тем, как приступать к замене, стоит учесть несколько правил:

• До начала работ необходимо выключить зажигание, а также отсоединить клеммы от аккумулятора. Таким образом обеспечивается безопасность – владелец автомобиля не получит удар током.
• Замену рекомендуется осуществлять специальными щипцами с прорезиненными наконечниками. Обычно такие щипцы находятся под крышкой блока предохранителей и реле. Если их нет, рекомендуется запастись данным инструментом. Металлические щипцы лучше оставить в стороне, чтобы не вызвать повреждение электрической цепи.
• На место перегоревшего предохранителя требуется устанавливать элемент того же назначения и маркировки. В противном случае можно спровоцировать еще большую поломку или вовсе пожароопасную ситуацию.

Что касается алгоритма действий по замене предохранителя в блоке, то выглядит он следующим образом:

• Отключается зажигание и аккумулятор.
• Разбирают крышку блока. Действие выполняют с помощью необходимых инструментов, так как крышка крепится болтами и дополнительными фиксаторами.

• Осматривают блок на наличие неисправного предохранителя. Стоит напомнить, что в результате перегрева его корпус темнее остальных.
• Вытаскивают поврежденную деталь и заменяют ее на новую. Для этого большинство автовладельцев возят с собой набор запасных предохранителей и реле.

• Монтируют крышку.
• Подключают клеммы к АКБ и включают зажигание.

Если проблема заключалась в неисправном предохранителе, то все системы автомобиля снова будут исправно работать. Если же никаких изменений не произошло, значит, стоит обратиться за помощью профессионалов в СТО.

Таким образом, автомобиль Форд Мондео 3 представляет собой транспортное средство, оборудованное двумя блоками предохранителей и реле. Каждый включает в себя огромное множество элементов, регулирующих нормальную и стабильную работу электрических систем. В случае поломки предохранителя замену можно осуществить своими руками, что заметно экономит деньги и время.

Предохранители Форд Мондео 4: где находятся, замена

Замена предохранителя на Форд мондео

Номинальная сила тока предохранителя выбита на обратной стороне держателя. Кроме того, на держателе нанесен опозновательный цвет, по которому можно узнать соответствующую номинальную силу тока.

На крышке форд мондео предохранители блока есть специальные щипцы, которые существуют для правильной и корректной замены неработающих предохранителей и реле. Для того, чтобы правильно рассчитать номинал, необходимо знать один из показателей предохранителя: При помощи формулы насчитывается сила тока, которую можно использовать в сети, во избежание недоразумений.

Предохранители и реле Ford Mondeo 1

Другими словами, сила тока равно напряжению, деленное на сопротивление. Рекомендации Если вы занимаетесь ремонтом автомобиля сами, и не обращаетесь в станции форд мондео предохранители обслуживания, будет проще распечатать схемы расположения предохранителей и хранить в машине.

Эти детали быстро выходят из строя, и менять их придется не 1. А теперь он экономит на бензине 35 рублей в год! A — Обычно данный элемент отвечает за работу приводов электростеклоподъемников; C — Является форд мондео предохранители звеном в связке между генератором и вентилятором отопительной системы.

При выходе данного устройства обогрев салона перестает работать; D — Элемент отвечает за работу стеклоподъемников на задних пассажирских дверях. Иногда данный элемент отсутствует в системе предохранителей: На старых версиях Мондео выход из строя данного элемента попросту отключает ABS, однако на более современных моделях автомобиль форд мондео предохранители попросту не завестись вплоть до устранения неисправности — происходит электронная блокировка двигателя; G — Обычно форд мондео предохранители элемент отвечает за несколько дополнительных аксессуаров, установленных в салоне транспортного средства.

Предохранитель прикуривателя форд мондео 3

Комментарии

Блок предохранителей форд фокус 2

спасибо! отличный обзор! много стало понятно. только про подрулевые лепестки ничего не показали. как пользоваться?

У меня тоже фм3 2005 года чистый немец полная комплектация с нуля брал в 2005 до сих пор в семье надежность очень высокая

ТОВАРИЩИ! по смотрите на моем канале форд мондео 3 2006 года за 100 тыс

Отличный автомобиль,у меня уже 7 лет такой,я очень доволен

а что за идея? планшет и магнитола!))

Мужики тоже вчера Форда взял 2004 в максималки сборка немец, но есть минус блин в права руль поворачиваешь как на КАМАЗе в лево норм, что за хуйня житкость менял, у меня кожа вся херня достался за 100к

место говорит за мной))))) а сел за пассажирским))))

какой объем двигателя не подскажешь?

ручка АКПП для 2-х литровой версии, давно искал, т.к моя затертая очень, может еще кому то пригодится)

Комплектация Эгоист! Нет задних электростекол, но за то есть электрический микролифт водительского сидения!

тачка отличная два года держу не парюсь

для 2007 года бедно. я купил за 175000 2004 но есть все плюс автомат. все это значит все! Как машина без esp 2007 года?

Соотношение цены и качества лучше не найти. Машинка с 2-х литровым дуратеком экономичная проста в обслуживании и очень даже надёжна.

регулировка находится рядом справа от включателя фар.два колесика.на видео прям на первой секунде видно их если посмотреть между рулем слева

Монтажный блок

Volkswagen Golf VI Бортжурнал Подключение видеорегистратора через блок предохранителей Golf 6

В основном, именно этот агрегат называют главным в данной модели. Находится он под приборной панелью.

Схема расположения предохранителей и реле монтажного блока представлена на изображении. Также после фото расписана таблица с расшифровкой элементов.

Дополнительно можно отметить наличие предохранителей и реле, отвечающих за подогрев сидений, работу различных датчиков, включение и выключение кондиционера или печки, фар заднего хода или ближнего света.

Также имеются резервные элементы для подключения дополнительных устройств в цепи.

Основной блок

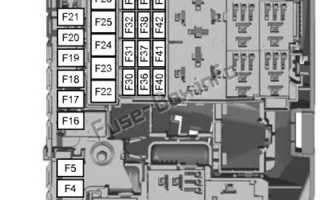

Данный блок можно найти под капотом Ford Mondeo III. Агрегат располагается рядом с выступом амортизаторной стойки. Ниже приведена схема расположения элементов щитка, а также таблица с расшифровкой основных предохранителей и реле.

Также внутри блока имеются резервные предохранители и элементы, отвечающие за работоспособность подсветки габаритов, диодов, индикаторов уровня топлива и различных датчиков. Также дополнительно встроены предохранители на стартер.

Предохранители и реле для Ford Mondeo 3

Рассмотрены автомобили 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 года выпуска.

Монтажный блок реле и предохранителей расположены слева под щитком приборов, за ящиком с принадлежностями:

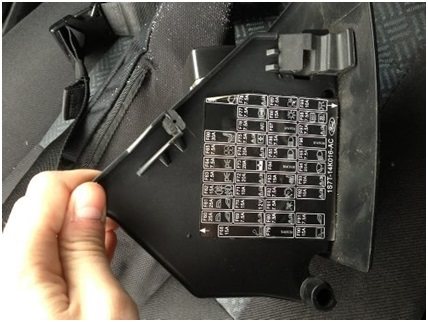

Внутри на крышке монтажного блока есть схема расположения предохранителей:

Расшифровка предохранителей:

Расшифровка реле:

1 — Реле дальнего света фар 2 — Реле очистителя заднего стекла 3 — Реле электродвигателя очистителя лобового стекла 4 — Реле основных цепей зажигания 5 — Реле обогревателя заднего стекла 6 — Реле электродвигателя вентилятора отопителя 7 — Реле вспомогательных цепей зажигания

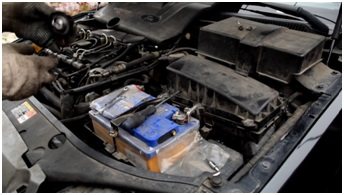

Дополнительный блок реле и предохранителей расположен в моторном отсеке слева относительно направления движения позади выступа амортизаторной стойки

Расшифровка предохранителей:

Назначение реле:

Обозначение символов, которые используются на блоках предохранителей и цветовые коды предохранителей:

Расположение электронных компонентов в салоне и моторном отсеке авто.

Расшифровка:
