Блок предохранителей схема и расположение на ВАЗ-2114, 2115 и 2113

Запомните одну немаловажную вещь, прежде чем начинать разбирать печку, дворник, фару или еще что нибудь – убедитесь в том, что предохранитель, отвечающий за эту цепь не перегорел
А еще помимо предохранителя убедитесь что питание на неработающий узел поступает, ведь монтажный блок и проводка автомобиля со временем может подвергаясь внешним факторам и воздействиям выйти из строя. Провод чаще всего может получить механическое повреждение, разъемы окислиться, а вот в блоке предохранителей может перегореть дорожка или даже попросту сгнить в труху часть токопроводящих элементов.

Кстати не зря мы акцентируем внимание на последнем – расположение блока предохранителей у “зубильно-самарного” семейства не совсем удачное, часто на него попадает вода, а ввиду особенностей конструкции и слабой ее защищенности от влаги различные неприятности практически “гарантированы” заводом изготовителем.

Сегодня мы рассмотрим схему и расположение предохранителей и реле ВАЗ 2113, 2114, 2115

Неполадки блока предохранителей и их устранение

На ВАЗовской «шестёрке» предохранители установлены в двух блоках — основном и дополнительном. Конструктивно они выполнены из пластикового корпуса, плавких вставок и держателей под них.

Оба устройства расположены в салоне слева от рулевой колонки под торпедой.

Как определить сгоревший предохранитель

Когда на «шестёрке» возникают неисправности с одним из электроприборов (дворники, вентилятор отопителя и т. д.), первое, чему следует уделить внимание — это целостности плавких вставок. Их исправность можно проверить такими способами:

• визуально;
• мультиметром.

Визуальная проверка

Конструкция предохранителей такова, что по состоянию плавкой вставки можно выявить работоспособность детали. Элементы цилиндрического типа имеют плавкое соединение, расположенное снаружи корпуса. Его разрушение может определить даже автолюбитель без опыта. Что касается флажковых предохранителей, то их состояние можно оценить на просвет. У сгоревшего элемента плавкая перемычка будет оборвана.

Диагностика контролькой и мультиметром

С помощью цифрового мультиметра работоспособность предохранителя можно проверить по напряжению и сопротивлению. Рассмотрим первый вариант диагностики:

1. Выбираем на приборе предел для проверки напряжения.
2. Включаем диагностируемую цепь (осветительные приборы, дворники и т. п.).
3. Поочерёдно дотрагиваемся щупами прибора или контролькой к контактам предохранителя. Если на одном из выводов напряжение будет отсутствовать, значит, проверяемый элемент вышел из строя.

Видео: проверка предохранителей без снятия с машины

Проверка по сопротивлению производится следующим образом:

На приборе устанавливаем режим прозвонки.

Таблица: номиналы предохранителей ВАЗ 2106 и защищаемые ими цепи

№ предохранителя (номинальный ток)	Наименования оборудования защищаемых электрических цепей
F 1 (16 А)	Звуковой сигнал Штепсельная розетка для переносной лампы Прикуриватель Лампы сигнала торможения Часы Плафоны внутреннего освещения кузова
F 2 (8 А)	Реле стеклоочистителя Электродвигатель отопителя Электродвигатели стеклоочистителя и омывателя ветрового стекла
F 3 (8 А)	Дальний свет (левые фары) Лампа сигнализатора включения дальнего света
F 4 (8 А)	Дальний свет (правые фары)
F 5 (8 А)	Ближний свет (левая фара)
F 6 (8 А)	Ближний свет (правая фара). Задний противотуманный фонарь
F 7 (8 А)	Габаритный свет (левый подфарник, правый задний фонарь) Лампа освещения багажника Правый фонарь освещения номерного знака Лампы освещения приборов Лампа подсветки прикуривателя
F 8 (8 А)	Габаритный свет (правый подфарник, левый задний фонарь) Левый фонарь освещения номерного знака Подкапотная лампа Лампа сигнализатора габаритного света
F 9 (8 А)	Указатель давления масла с лампой сигнализатора Указатель температуры охлаждающей жидкости Указатель уровня топлива Лампа сигнализатора заряда аккумуляторной батареи Указатели поворота и соответствующая лампа сигнализатора Сигнализатор приоткрытия воздушной заслонки карбюратора Обмотка реле обогрева заднего стекла
F 10 (8 А)	Регулятор напряжения Обмотка возбуждения генератора
F 11 (8 А)	Резервный
F 12 (8 А)	Резервный
F 13 (8 А)	Резервный
F 14 (16 А)	Элемент обогрева заднего стекла
F 15 (16 А)	Электродвигатель вентилятора системы охлаждения
F 16 (8 А)	Указатели поворота в режиме аварийной сигнализации

Как правильно заменить перегоревший элемент

Вытаскивать из соответствующих гнёзд предохранители нужно при помощи специального пластикового пинцета, который можно найти здесь же, верхнем углу справа в блоке монтажном ВАЗ 2114. Поддевать предохранители на необесточенных цепях какими-либо металлическими предметами нельзя ввиду опасности короткого замыкания. Следует учитывать, что всегда под напряжением находятся электрические цепи звукового сигнала, сигнализации и т. д. Для обеспечения безопасности при ремонте цепей схема должна быть обесточена – нужно просто отсоединить провод от «минусовой» клеммы.

Не всегда можно визуально точно определить работоспособность предохранителей. Однозначно определиться можно будет только после «прозвона». Для этого понадобится обычный тестер, который нужно будет заранее установить в режим «прозвонки». После этого достаточно будет просто приложить две клеммы тестера к выводам подозрительных предохранителей. Если будет слышен характерный звук, предохранитель исправен – причина неисправности оборудования автомобиля не в нём, а наверняка где-то дальше в проводке или в самом приборе.

И последнее, никогда не используйте медные «вставки» либо предохранители, сила тока которых не соответствует номиналу. Используя неадекватную замену, рассчитанную на больший ток, имеется риск повреждения «дорожки» печатной платы блока и даже выхода из строя электроприбора. Недостаточно же мощные предохранители не смогут обеспечить продолжительную и бесперебойную работу потребителя тока в электросети автомобиля.

ВАЗ 2115 ГДЕ НАХОДЯТСЯ ЗАПАСНЫЕ ПРЕДОХРАНИТЕЛИ В МОНТАЖНОМ БЛОКЕ (Фотоотчёт) замена блока предохранителей на ВАЗ 2115 Предохранители, очень простой и быстрый способ проверить! Как снять блок предохранителей на ваз 2109

Основной и дополнительный блоки предохранителей

Эти два блока соединены между собой. В верхнем блоке установлено 10 предохранителей, а в нижнем — 6. Маркировка слева направо:

Вентилятор печки, обогрев заднего стекла, задний стеклоочиститель и стеклоомыватель, насос омывателя ветрового стекла

Подрулевой переключатель, дворники ветрового стекла, аварийная сигнализация, реле-прерыватель (в режиме указателей поворота), свет заднего хода, комбинация приборов (указатель температуры охлаждающей жидкости, указатель уровня топлива, тахометр, контрольные лампы: указателей поворота, блокировки дифференциала, стояночного тормоза, аварийного состояния рабочей тормозной системы, недостаточного давления масла, резерва топлива, заряда аккумуляторной батареи)

Левая фара (дальний свет), контрольная лампа включения дальнего света

Правая фара (дальний свет)

Левая фара (ближний свет)

Правая фара (ближний свет)

Лампы габаритного света в левом переднем и левом заднем фонарях, фонари освещения номерного знака, контрольная лампа включения габаритного света

Лампы габаритного света в правом переднем и правом заднем фонарях, лампы подсветки комбинации приборов, прикуривателя, выключателей, блока управления отоплением и вентиляцией

Выключатель аварийной сигнализации, реле-прерыватель (в режиме аварийной сигнализации), контакты реле обогрева стекла двери багажного отделения

Звуковой сигнал, плафоны освещения салона, лампы сигналов торможения в задних фонарях

Контакты реле противотуманного света в задних фонарях

F11 (8А)	Лампы указателей поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме аварийной сигнализации)
F12 (8А)	Реле дневных ходовых огней, лампы дневных ходовых огней
F13 (8А)	Лампы и реле заднего противотуманного огня
F14 (16А)	Прикуриватель
F15 (16А)	Резервный
F16 (8А)	Резервный

Дополнительные цепи предохранителей в комплектации Urban:

№ и номинал предохранителя

Электростеклоподьемники передних дверей Электропривод боковых зеркал

Электровентилятор климатической установки, компрессор кондиционера

Обогреватели боковых зеркал

Плафон освещения салона центральный

Электровентилятор климатической установки, компрессор кондиционера

Назначение каждого из предохранителей на автомобиле

Если вы перевернёте снятую крышку, то на её внутренней стороне будет видна схема расположения реле и плавких предохранителей в монтажном блоке (блоке предохранителей). На ней все эти элементы пронумерованы и имеют обозначения от F1 до F20. Естественно, каждый отвечает за работоспособность различных потребителей в электросети автомобиля:

• F1 – задний противотуманный свет и лампочка указателя включения последнего (10 A);
• F2 – реле-прерыватель поворотников, аварийная сигнализация ВАЗ 2114, поворотники (10 A);
• F3 – плафон передний и центральный салонного освещения, багажника, маршрутный компьютер и лампочки сигналов торможения (7,5 A);
• F4 – обогрев заднего стекла (20 A);
• F5 – сигнал звуковой, вентилятор охладительной системы (20 A);
• F6 – стеклоподъёмники (30 A);
• F7 – электромотор отопителя, переднего стекла, омыватель, лампа «бардачка», прикуриватель (30 A);
• F8, F9 –противотуманка соответственно правая и левая (7,5 A);
• F10, F11 – левый габарит, а также правый, указатель включения габаритов, освещение номера, а также лампа приборного освещения, пепельницы (7,5 A);
• F12, F13 – соответственно правый и левый свет ближний (7,5 A);
• F14, F15 – свет дальний соответственно левый и правый (7,5 A);
• F16 – поворотники, сигнализаторы приборной панели – стояночного тормоза, разряда аккумулятора и т. д., а также маршрутный компьютер (15 A);
• F17-20 – резервные соответственно на 7.5, 10, 30 и 20 A.

Схема предохранителей ваз 2114 содержит и резервные предохранители на 7.5, 10, 20, а также 30 А, расположенные в нижней части блока предохранителей ВАЗ 2114. Вытащив предположительно перегоревший, следует осмотреть его визуально. Если видно, что целостность нити нарушена, то можно однозначно утверждать, что причина неработоспособности оборудования ТС кроется именно в неисправности предохранителей. Заменить неработоспособный можно резервным той же мощности согласно данным, которые представляет вам схема на обратной стороне пластмассовой крышки монтажного блока.

Расшифровка дополнительного блока предохранителей и реле

Для включения главных систем любого автомобиля, заводом производителем запроектирована установка вспомогательных предохранителей. Как правило, они располагают в районе центральной консоли. Каждый вспомогательный модуль состоит из нескольких важных реле и электропредохранителей.

В конкретном случае, коробка находится слева от бардачка, за боковой обшивкой центральной консоли. Для быстрого доступа к коробке, нужно отодвинуть часть пластиковой защиты. Защита крепится на крестовые болты, поэтому нужно подготовить соответствующую отвертку.

Расположение дополнительного блока предохранителей и реле 2114, 2115, 2113 Дополнительный блок в салоне Схема дополнительного блока

Таблица 3. Расшифровка дополнительного блока предохранителей и реле

№	Ток, А	Назначение (Предохранители)
1	15	Главное распределительное реле
2	15	Питание контроллера
3	15	Насос топливной системы
№		Назначение (Реле)
К4		Топливный насос
К5		Вентилятор системы охлаждения
К6		Главное реле управления системами

Есть еще варианты и других расшифровок.

Расшифровка дополнительного блока предохранителей и реле

Реле:

Предохранитель:

f2 — главного реле;

f3 — ЭБУ (электронного блока управления).

Реле, управляющие подачей тока, присутствуют в конструкции многих ТС. Они предназначены для выполнения очень ответственной функции – включают и выключают важные электрические приборы и механические системы ТС. Если говорить простым языком – это устройство подачи тока на необходимый элемент.

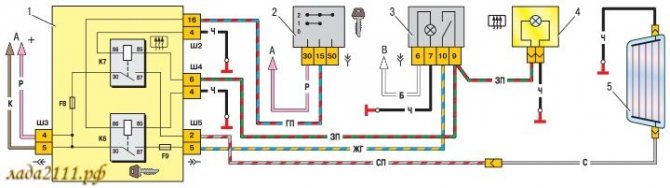

Схема обогрева заднего стекла ВАЗ 2110, 2111 и 2112

1 – монтажный блок; 2 – выключатель зажигания; 3 – выключатель обогрева заднего стекла; 4 – контрольная лампа включения обогрева; 5 – элемент обогрева заднего стекла; К6 – дополнительное реле; К7 – реле включения обогрева заднего стекла; А – к источникам питания
Обогрев заднего стекла включается с помощью вспомогательного реле К7 (типа 904.3747-10). При включении подогрева загорается оранжевая лампа 4, которая находится рядом с кнопкой. Обогрев заднего стекла работает только при включенном зажигании, так как напряжение к кнопке подается через дополнительное реле К6, срабатывающее при включении зажигания. Питание к нитям обогрева подается через контакты реле К7 от предохранителя F7, который напрямую подсоединен к источникам питания.

Предохранители и реле ВАЗ 2106

Электрооборудование автомобиля ВАЗ 2106 (21061) защищено несколькими предохранителями и реле.
Они расположены в двух монтажных блоках (основном и дополнительном) под панелью приборов, слева от водителя. Предохранители в монтажный блок установлены по порядку номеров — слева направо. Предохранители номиналом 16А имеют зеленый изолятор, 8А — черный.

Предохранители и реле электрооборудования автомобиля ВАЗ 2106 (21061)

Предохранители основного монтажного блока

F1 (16А) — Звуковой сигнал. Штепсельная розетка для переносной лампы. Прикуриватель. Лампы стоп-сигналов. Часы. Плафоны внутреннего освещения.

F2 (8А) — Реле стеклоочистителя. Электродвигатель отопителя. Электродвигатели очистителя и омывателя ветрового стекла.

F3 (8А) — Дальний свет фар (левые фары). Лампы сигнализатора включения дальнего света фар.

F4 (8А) — Дальний свет (правые фары).

F5 (8А) — Ближний свет (левая фара).

F6 (8А) — Ближний свет (правая фара). Задний противотуманный фонарь.

F7 (8А) — Габаритный свет (правый подфарник, левый задний фонарь). Лампа освещения подфарника. Правый фонарь освещения номерного знака. Лампы освещения приборов. Лампа подсветки прикуривателя.

F8 (8А) — Габаритный свет (левый подфарник, правый задний фонарь). Левый фонарь освещения номерного знака. Подкапотная лампа. Лампа сигнализатора включения габаритов.

F9 (8А) — Указатель давления масла с лампой сигнализатора. Указатель температуры охлаждающей жидкости. Указатель уровня топлива в баке с лампой резерва. Лампа включения стояночного тормоза и уровня тормозной жидкости. Лампа сигнализатора разряда АКБ. Указатели поворота и их лампа-сигнализатор. Электромагнитный клапан карбюратора. Тахометр. Лампа света заднего хода. Лампа освещения вещевого ящика. Сигнализатор открытия воздушной заслонки карбюратора. Обмотка реле обогрева заднего стекла.

F9 (8А) — Регулятор напряжения. Обмотка возбуждения генератора.

Предохранители дополнительного монтажного блока

F11 (8А) — Резервный.

F12 (8А) — Резервный.

F13 (8А) — Резервный.

F14 (16А) — Элемент обогрева заднего стекла.

F115 (16А) — Электродвигатель вентилятора системы охлаждения двигателя.

F14 (8А) — Указатели поворота в режиме аварийной сигнализации.

Реле ВАЗ 2106

Реле включения ближнего и дальнего света фар

Два реле типа 90.3747 (или 113.3747). Установлены на правом брызговике двигателя в моторном отсеке.

Реле-прерыватель указателей поворота и аварийной сигнализации

Реле 231.3747 установлено за панелью приборов. Для доступа к нему нужно снять комбинацию приборов.

Реле лампы-сигнализатора заряда аккумуляторной батареи

Реле РС702 установлено на левом брызговике в моторном отсеке.

Реле включения очистителя ветрового стекла («дворников»)

Реле РС514 установлено под панелью приборов со стороны водителя.

Примечания и дополнения

— Для удобства работы с электропроводкой автомобиля ВАЗ 2106 (21061) провода присоединенные к предохранителям основного блока имеют разный цвет. Например, для первого предохранителя провода красного цвета, для второго — желтые с черными полосками, для третьего — зеленые с черными полосками, четвертого — зеленые, пятого — серые с черной полоской, шестого — серые, седьмого — желтые, восьмого — коричневые, девятого — оранжевые, десятого тоже оранжевые.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

В автомобилях четырнадцатого семейства имеются отдельно выведенные предохранители на бензонасос,а также главный предохранитель блока и естественно как и на всех стольных моделях не обошлось без предохранителя на главное реле. Здесь-же и находятся все эти главные реле которые включают блок управления двигателем и бензонасос.Они расположены внизу панели приборов с правой стороны у пассажира в ногах.Для того чтоб вам до него добраться вам потребуется открутить отвёрткой три винта, которые крепят небольшую крышечку панели центральной консоли. Как пример можете посмотреть на фото местонахождение этой панельки.

Чтоб легче было вам проверять и работать с этими предам и реле вам будет лучше снять этот блачок совсем и вынуть из панели.Крепиться он тремя гаечками по бокам, для его снятия понадобится маленькая трещотка с удлинителем и с головкой на 10.

№2 которое главное.

№3 релюшка винта охлаждения двигателя,

Предохранители.

F №2 главная. предохранительная цепь,

f №3 электронного блока управления.

Также для ремонта и устранения появившейся проблемы с автомобилем возможно вам пригодится следующая информация в виде схемы самого монтажного блока и распиновки разъёмов которые подключены к этому блоку.

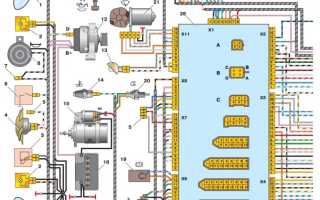

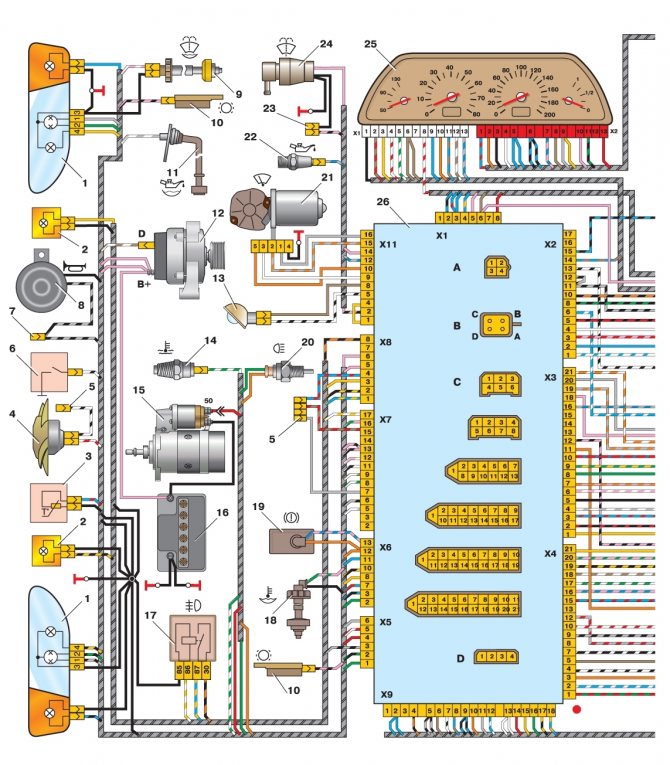

Схема внутренних соединений в монтажном. блоке более старой версии.

Предохранители

Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.

F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни. Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты. Если всё в порядке, проверьте кнопку включения габаритов.

F2 (7,5 A) — ближний свет в левой фаре. Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.

F3 (10 A) — дальний свет в левой фаре. Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.

F4 (10 A) — передняя противотуманная фара с правой стороны. Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.

F5 (30 A) — двигатели стеклоподъемников. Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.

F6 (15 A) — предохранитель переносной лампы.

Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.

F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал. Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.

F8 (20 A) — обогрев заднего стекла (элемент). Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.

F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла. Если не работает обогрев, аналогично предыдущему. Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.

F10 (20 A) — резервный предохранитель.

F11 (5 A) — габариты правой стороны. Если не работает левая сторона, проверьте предохранитель F1. Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.

F12 (7,5 A) — ближний свет в правой фаре. Аналогично предохранителю F2 для левой фары.

F13 (10 A) — дальний свет в правой фаре, лампа включения дальнего света на приборной панели. Аналогично предохранителю F3 для правой фары. Если при включении дальнего света не загорается синяя лампа на панели, проверьте этот предохранитель, а также саму лампу и проводку к ней.

F14 (10 A) — передняя противотуманная фара с левой стороны.

Аналогично предохранителю F4 для правой «противотуманки».

F15 (20 A) — обогрев сидений, блокировка замка багажника. Если не работает обогрев сидений, проверьте этот предохранитель и кнопку включения на приборной панели, её контакты и проводку.

F16 (10 A) — указатели поворотов и аварийная сигнализация, лампа включения «аварийки». Если не работают поворотники или «аварийка», проверьте также реле К3 и сами лампы в поворотниках, а также кнопку включения «аварийки».

F17 (7,5 A) — освещение салона, подсветка, подсветка замка зажигания, лампы стоп-сигналов, часы, бортовой компьютер. Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, а также выключатель, установленный в педальном блоке.

F18 (25 A) — освещение вещевого ящика, контроллер печки, прикуриватель. Если не работает прикуриватель, проверьте этот предохранитель, разберите прикуриватель и проверьте наличие короткого замыкания в нём, особенно на шайбе и контактах. Подогните их, если нужно или замените весь прикуриватель. Не вставляйте в него разъёмы нестандартного размера.

F19 (10 A) — блокировка дверных замков, контрольное реле стоп-сигналов и габаритов, поворотники и лампы их включения на панели, лампа заднего хода, обмотка генератора, контрольная индикация бортовой системы, приборная панель, часы, бортовой компьютер.

F20 (7,5 A) — задние противотуманные огни.

Если не работают задние «противотуманки», проверьте этот предохранитель и реле 9. Также проверьте сами лампы, проводку, разъёмы и выключатель на панели.

Замена блока предохранителей ВАЗ 2107 на новый

Последовательность замены блока предохранителей ВАЗ 2107:

1. Снять клемму (или обе) аккумуляторной батареи.
2. Демонтировать фильтр воздушный.
3. Отключить жгут в нижней части блока предохранителей.
4. Снять крышку перчаточного отсека.
5. Отключить второй жгут от блока предохранителей.
6. Демонтировать два болта крепления блока.
7. Установить новый блок предохранителей.
8. Подключить электропроводку к новому блоку.
9. Смонтировать конструкцию в обратной последовательности.
10. Подключить клеммы аккумуляторной батареи (сначала положительную, затем отрицательную).

Блок реле и предохранителей является сердцем электрооборудования автомобиля. От его исправной работы зависит работоспособность всех электрических систем машины.

Как добраться до нужного предохранителя

Практически вся электрическая схема ВАЗ 2114 защищена плавкими элементами ножевого типа. Самые мощные потребители вроде фар, электробензонасоса и т. п. монтируются уже через реле. Большую часть плавких предохранителей можно найти в т.н. блоке предохранителей ваз 2114. Правда, данная схема имеет исключения:

1. Рядом с аккумулятором в моторном отсеке расположено реле противотуманок;
2. Предохранители плавкие системы впрыска смонтированы под щитком панели приборов.

Специальных инструментов для демонтажа предохранителей ВАЗ 2114 не требуется. Поэтому первым делом загляните в блок предохранителей ВАЗ 2114, который находится под капотом машины напротив водителя рядом с левой стойкой. Для того чтобы открыть блок предохранителей, защищённый пластиковой крышкой, нужно лёгким движением отодвинуть на себя пару защёлок крышки, приподнять и снять её. После этого сразу можно будет увидеть модули, отвечающие за электробезопасность различных систем автомобиля.
