Установка новой: последовательная инструкция

Процедура снятия и установки фары, которая находится справа или с левой стороны, особо не отличается друг от друга
Важно лишь действовать четко по инструкции. При установке новой лампочки необходимо держать ее только за цоколь, касаться руками нельзя

При извлечении можно полностью брать в руки.

Отметим, что для Лады Калина (мотор на 16 клапанов) необходима лампа с цоколем Н7. Устанавливают новую следующим образом:

• Определяют на посадочное место так, чтобы выступ в цоколе совпадал с пазом на фаре. Она должна быть твердо зафиксирована. Только тогда будет понятно, что выступ попал в паз;
• прижимают фиксатор к лампе так, чтобы центр цоколя был между усиками фиксатора;
• защелкивают фиксатор до крепления;
• присоединяют к фиксатору оба провода и плотно закрывают крышку.

После выполнения этой процедуры требуется включить фары на ближнем расстоянии и проверить их работу. Если все нормально, значит, установка выполнена корректно. В противном случае придется везти машину в автосервис и платить за это деньги. Приобретать лампы следует только в специальных магазинах. Отдавать предпочтение желательно известным производителям и моделям с гарантией. Большой популярностью сегодня пользуются фары Osram H7 12V 55W для автомобиля Лада Калина Кросс.

Снятие и замена лампочки ближнего света Лада Калина

Замена лампы ближнего света калина

Калина 2 Замена ламп ДХО и ближний свет

Ближнее освещение калины: факторы неполадок

Самой частой неисправностью в ТС является перегорание лампочек. Порой это случается довольно часто, свидетельствуя о появлении вспомогательной причины, ставшей поводом поломки.

Примечание: в ходе демонтажа галогенных лампочек нужно наблюдать за стерильностью колбы

Очень важно не допустить попадания мусора и грязи. Следовательно, порой прикосновение пальцев может сыграть злую шутку

Снятие и замена лампочки ближнего света Лада Калина

Ближнее освещение на Ладе Калина отказывает светить в таких случаях:

1. Отказывает работать предохранитель, что защищает цепь питания лампочки.
2. Разгерметизировался корпус фары, попала внутрь грязь, посторонние частицы мусора. Отражатель вместе с колбой лампочки засоряются, и это ведет к перегреву и, соответственно, повреждению нити накаливания.
3. Неустойчивая деятельность стабилизатора напряжения генератора. Как известно, скачки напряжения существенно повышают поломку галогенных лампочек.
4. Повредилось питания осветительного оборудования, к примеру, произошло окисление, обрыв провода, не срабатывает контакт штекеров лампочки.

замена ламп ближнего света на лада калина

Какие лампы ближнего света выбрать на Калину

Как мы уже указали выше, в ближнем свете устанавливаются лампы H7. С этим типом цоколя сегодня предлагается большое количество ламп самого разного качества. Устанавливать советуем только качественные и проверенные лампы, которые уже зарекомендовали себя.

• PHILIPS H7-12-55 LONGLIFE ECO VISION (4-хкратный ресурс) цена лампы от 400 руб (лампа устанавливается с завода)
• PHILIPS H7-12-55 +30%!V(MISSING)ision цена лампы от 300 руб (с увеличенной яркостью)
• PHILIPS H7-12-55 +130%!X(MISSING)-TREME VISION 3700К цена набора от 1500 (считаются одними из самых ярких галогенных ламп)
• OSRAM H7-12-55 Ultra Life (3-хкратный ресурс) цена от 400 руб (так же как и филипс иногда устанавливалась с завода)
• OSRAM H7-12-55 +30%!S(MISSING)uper цена лампы от 300 руб (лампа с увеличенной на 30%!я(MISSING)ркостью аналогично philips)
• OSRAM H7-12-55 +110%!N(MISSING)IGHT BREAKER UNLIMITED цена комплекта от 1500 руб (На 110%!б(MISSING)ольше света чем у обычной лампы)
• BOSCH H7-12-55 Pure Light цена лампы от 250 руб
• МАЯК H7-12- 55 цена за лампу от 90 руб (недорогой китайский аналог)
• GE H7-12-55 (PX26d) (General Electric) цена за лампу от 180 руб

Если вы хотите, чтобы лампы ближнего света служили максимально долго, следует остановиться на лампах

1. PHILIPS H7-12-55 LONGLIFE ECO VISION
2. OSRAM H7-12-55 Ultra Life

Эти лампы с увеличенным сроком службы, поэтому служат дольше обычных ламп или ламп с увеличенной яркостью. Однако отметим, что некоторым владельцам света на автомобиле с этими лампами не хватает.

Если мало света, можно установить лампы с увеличенной яркостью +30%!и(MISSING)ли +110, +130%!—(MISSING) но надо быть готовым к тому, что перегорают они быстрее простых ламп. Использовать их в качестве дхо не рекомендуем.

1. OSRAM H7-12-55 +110%!N(MISSING)IGHT BREAKER UNLIMITED
2. PHILIPS H7-12-55 +130%!X(MISSING)-TREME VISION 3700К

При установке подобных ламп, лучше установить ходовые огни и ездить днем на них, чтобы не «жечь» дорогие лампы с увеличенной яркостью.

Подбор и замена ламп Лада Калина 1 — лампа ближнего, дальнего света, птф

Несколько лет назад правительство утвердило закон, согласно которому в дневное время суток необходимо передвигаться на автомобиле либо с включенным ближним светом фар, либо с ДХО (дневными ходовыми огнями). В результате, автомобильные лампы ближнего света, стали перегорать значительно чаще. Лада Калина первого поколения тому не исключение. Те, кто не пожелал ездить с ближним светом фар, устанавливают дневных ходовые огни. В Калине 1 в отличии от второго поколения модели нет ДХО, поэтому приходится ездить с ближним светом фар. Из нашей инструкции вы узнаете как заменить лампы в передней блок фаре, а так же причины по которым эти лампы могут не работать.

Какие лампы устанавливаются в передней блок фаре Лада Калина 1

• Лампа ближнего света — H7 12v/55w
• Лампа дальнего света — h2 12v/55w
• Лампа габаритов — w5w 12v/5w
• Лампа указателя поворотов — PY21W 12v/21w

Чаще всего перегорают лампы ближнего света и передних габаритов, так как при включенном ближнем свете габариты так же работают.

Как мы уже указали выше, в ближнем свете устанавливаются лампы H7. С этим типом цоколя сегодня предлагается большое количество ламп самого разного качества. Устанавливать советуем только качественные и проверенные лампы, которые уже зарекомендовали себя.

• PHILIPS H7-12-55 LONGLIFE ECO VISION (4-хкратный ресурс) цена лампы от 400 руб (лампа устанавливается с завода)
• PHILIPS H7-12-55 +30% Vision цена лампы от 300 руб (с увеличенной яркостью)
• PHILIPS H7-12-55 +130% X-TREME VISION 3700К цена набора от 1500 (считаются одними из самых ярких галогенных ламп)
• OSRAM H7-12-55 Ultra Life (3-хкратный ресурс) цена от 400 руб (так же как и филипс иногда устанавливалась с завода)
• OSRAM H7-12-55 +30% Super цена лампы от 300 руб (лампа с увеличенной на 30% яркостью аналогично philips)
• OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED цена комплекта от 1500 руб (На 110% больше света чем у обычной лампы)
• BOSCH H7-12-55 Pure Light цена лампы от 250 руб
• МАЯК H7-12- 55 цена за лампу от 90 руб (недорогой китайский аналог)
• GE H7-12-55 (PX26d) (General Electric) цена за лампу от 180 руб

Если вы хотите, чтобы лампы ближнего света служили максимально долго, следует остановиться на лампах

1. PHILIPS H7-12-55 LONGLIFE ECO VISION
2. OSRAM H7-12-55 Ultra Life

Эти лампы с увеличенным сроком службы, поэтому служат дольше обычных ламп или ламп с увеличенной яркостью. Однако отметим, что некоторым владельцам света на автомобиле с этими лампами не хватает.

Если мало света, можно установить лампы с увеличенной яркостью +30% или +110, +130% — но надо быть готовым к тому, что перегорают они быстрее простых ламп. Использовать их в качестве дхо не рекомендуем.

1. OSRAM H7-12-55 +110% NIGHT BREAKER UNLIMITED
2. PHILIPS H7-12-55 +130% X-TREME VISION 3700К

При установке подобных ламп, лучше установить ходовые огни и ездить днем на них, чтобы не «жечь» дорогие лампы с увеличенной яркостью.

Почему не горит лампа ближнего света фар на Калине?

Если вы заметили, что перестала работать лампа ближнего света фар на Калине, причин может быть несколько. Для устранения следует поочередно проверить каждую из причин.

• Перегорела лампа
• Плохой контакт колодки лампы
• Сгорел предохранитель

Первым делом проверьте предохранитель фары на которой не горит лампа. На каждую фару идет свой отдельный предохранитель. В Калине это F12 и F13. Вытащите предохранитель и проверьте его визуально, если целый, значит проблема в колодке, либо самой лампе.

Открываем капот и снимаем резиновый пыльник фары с лампы ближнего света фар

Снимаем колодку с лампы и убираем ее в сторону

Нажимаем на пружинный фиксатор, слегка отводим его в сторону и поднимаем наверх.

Вытаскиваем старую лампу, устанавливаем новую и производим сборку в обратной последовательности

Снимаем резиновый пыльник с лампы дальнего света

Отсоединяем колодку проводов от лампы

Отжимаем металлический фиксатор лампы и вынимаем лампу.

Устанавливаем новую лампу и производим сборку

Лампа габаритного света на Калине 1 располагается там же где и лампа ближнего света.

Аккуратно берем патрон двумя пальцами и вытаскиваем его из посадочного места

Вынимаем старую лампу из патрона и устанавливаем новую

Поворачиваем патрон лампы против часовой стрелки на пол оборота и вытаскиваем его

Нажимаем на лампу в патроне и поворачиваем против часовой стрелки на пол оборота, вынимаем и устанавливаем новую

На этом замена ламп в передней блок фаре закончена.

При замене ламп ближнего и дальнего света фар не трогайте лампы за колбы. А если дотронулись, колбу лампы необходимо протереть спиртом.

2018-g.ru

Процесс замены

Процесс замены лампы длится 5-10 минут. Опытные автомобилисты могут управиться за две. Инструментария не нужно никакого. Приступим к процессу замены:

1. Открываем капот.
2. Вынимаем заглушку с фары, где будет проводиться замена. Регулировать свет фар после замены лампы не обязательно.

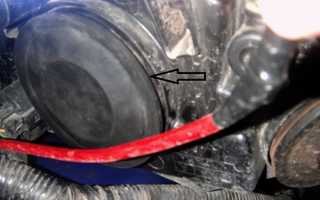

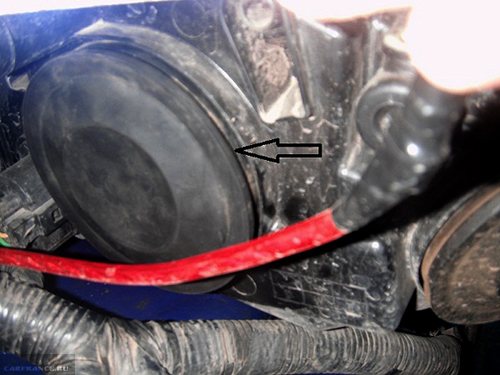

Заглушка отмечена стрелочкой

Заглушка снята, патрон вблизи

Отводим в сторону фиксатор

Таким образом, лампа заменена и автомобиль готов к дальнейшей эксплуатации.

Выбор лампы

Тип лампы H7, не перепутайте

Лампа ближнего света маркируется – Н7.

Ее достаточно легко найти на автомобильном рынке или в магазинах по продаже запасных частей. Самый распространенный производитель остается OSRAM.

Слева китайский маяк, справа отечественный ОСРАМ

Это отечественного производства лампы, которые получили популярность за счет соотношения критерия «цена-качество».

Еще хорошими производителя являются:

• Bosch,
• Hella,
• Koito,
• Philips,
• Valeo.

Это уже более высокое качество ламп, которые и стоимостью выше, чем всенародный OSRAM. Таким образом, выбор ламп достаточно широкий, и каждому автовладельцу будет с чего выбрать.

Диодные лампы в ближний свет

Спорный вопрос. Сложно подобрать оптимальные по качеству.

Замена лампы дальнего света lada kalina sedan (ваз калина)

Замена лампы габаритов на Калине (фото и видео)

Представляем вашему вниманию подробную фото и видеоинструкцию, как поменять лампу габарита на Лада Калина своими руками.

Какие лампы в габаритах Лада Калина?

В габаритах Калины стоят стандартные безцокольные лампы типа А12-5-2 (W5W). При желании, взамен них можно установить светодиодные лампы.

Замена лампы габаритов на Калине — фото

Перед заменой лампы габарита нужно обязательно выключить их, а также желательно отсоединить минусовую клемму аккумулятора.

Замена лампы габаритов производится при открытом капоте.

Чтобы получить доступ к сгоревшей лампе, снимаем защитный кожух фары напротив секции дальнего света.

Вот этот патрон желтого цвета внизу фары нам и нужно снять.

Эта процедура осложнена тем, что патрон габаритов на Калине находится в очень неудобном месте, залезть туда пальцами проблематично. Да и усилие, чтобы снять патрон, часто требуется большое.

Многие советуют для снятия патрона габаритов использовать плоскогубцы или иной инструмент. Мы делать этого не рекомендуем, так как пластиковый патрон легко сломать, а найти новый — сложно.

Чтобы облегчить доступ к патрону габаритов, отсоединяем фишку от лампы дальнего света (коричневая, находится выше патрона габаритов).

Теперь доступ стал лучше.

Просовываем руку и аккуратно вытягиваем патрон габаритов на себя. Часто патрон требует больших усилий. Если он не поддается, можно немного покрутить его влево вправо, а потом аккуратно вытянуть, плавно увеличивая усилие.

После того, как мы вытащили патрон, выдергиваем из него сгоревшую лампу.

Вместо нее вставляем новую лампу габаритов.

Затем вставляем патрон обратно на место, до щелчка.

Не забываем воткнуть на место фишку лампы дальнего света.

После этого желательно включить габариты и проверить, все ли работает.

Если лампа работает, закрываем кожух фары и капот.

Замена лампы габаритов на Калине — видео

Несколько дней назад в блоге Лада Калина я писал свой пост о том, что на моей машине возникла не очень приятная картина с запотеванием левой фары (водительской). В общем, ситуация, как оказалось позже, знакома многим владельцам не только Калины, но и других отечественных автомобилей. Дело в том, что по каким-то причинам во внутренней полости фары образуется конденсат, и лампочка постоянно перегорает. Причем, касается это именно ближнего света, так как с ним приходится ездить постоянно в связи с законодательством.

Когда делал это впервые, конечно пришлось потратить немало времени и нервов, хотя при наличии терпения и спокойствия, а также ровных рук, все делается довольно просто. Ниже постараюсь более подробно описать подробный порядок действий, который необходимо выполнить, для того, чтобы произвести замену лампы.

Инструкция по замене лампы ближнего света фар на Калине

Так, первым делом нужно открыть капот машины. Затем с той стороны, где у нас сгорела лампочка, нужно вытащить (извлечь) резиновую заглушку. Когда резинка снята, можно приступать к дальнейшим действиям. Тут-то нам и понадобится терпение. Необходимо пальцами нащупать защелку, которая фиксирует лампу, и отщелкнуть ее. Там получается два усика с каждой стороны, и их надо вывести из зацепления. Остается сдернуть два проводка питания, которые идут к лампочке и можно после этого ее вынимать

Но делать это нужно аккуратно, чтобы не разбить ее. При установке новой стоит обратить внимание, чтобы ее выступ на корпусе был совмещен с аналогичной по размеру прорезью в фаре. Ставим на место защелку и подсоединяем все провода.. Как и обещал, выкладываю несколько фотографий сего ремонта, думаю, что теперь все показано более наглядно

Что касаемо цен на новые лампочки, то здесь все зависит от толщины вашего кошелька, то есть купить можно хоть за 80 рублей штуку, хоть за 300 р. На собственном опыте могу сказать, что тот же МАЯК может отходить несколько сезонов, если в фару не проникает влага

Как и обещал, выкладываю несколько фотографий сего ремонта, думаю, что теперь все показано более наглядно. Что касаемо цен на новые лампочки, то здесь все зависит от толщины вашего кошелька, то есть купить можно хоть за 80 рублей штуку, хоть за 300 р. На собственном опыте могу сказать, что тот же МАЯК может отходить несколько сезонов, если в фару не проникает влага.

Замена ламп стоп-сигналов Лада Калина

Как производятся работы

Разберемся,как заменить лампочку ближнего света на Калине своими руками, процесс довольно прост и по большому счету не требует никаких специальных приспособлений, нужны лишь руки. Но все-таки инструмент может понадобиться на этапе подготовки.

Подготовка

Важно обеспечить комфортные и безопасные условия труда, поэтому помните следующее:

• Работы выполняются где угодно – хоть во дворе возле дома, но желательно все-таки заехать в гараж. Там можно не опасаться атмосферных осадков и при необходимости найти тот или иной инструмент.
• В первую очередь открывается капот и с аккумулятора снимается клемма. Мы напоминаем об этом в каждом обзоре. Поэтому возьмите в привычку при работах с электрикой обесточивать систему для предотвращения замыканий и поражения электрическим током.
• Дальнейшая подготовка зависит от того, какой двигатель установлен в вашей машине, необходимо обеспечить доступ в задней части корпуса фар, и для этого слева нужно отсоединить расширительный бачок, а справа варианты могут быть разными. Поэтому ориентируйтесь по ситуации и решайте сами. Что нужно снять, а что трогать не стоит.

Без удобного доступа работы проводить гораздо сложнее

Процесс замены

Замена лампочки ближнего света на Калине происходит следующим образом:

• В первую очередь необходимо снять резиновую заглушку, которая защищает внутреннее пространство фары от попадания влаги и грязи, это также очень важно, поэтому не повредите данный элемент. Все очень просто: возьмитесь за один из трех выступов и потяните в направлении от корпуса, элемент сойдет довольно легко.

  Заглушка расположена за фарой ближнего света с задней стороны

• Далее необходимо снять два контакта и отодвинуть их в сторону, делать это проще, пока лампочка ближнего света на Калине еще зафиксирована. Важно снимать элементы аккуратно, чтобы не повредить изоляцию и не порвать провода, иначе вам придется выполнять еще и ремонтные работы.
• После того, как провода отсоединены, можно приступать к следующему этапу – освобождению фиксатора, который прижимает цоколь к отражателю и держит элемент в определенном положении. Для этого необходимо вывести зажим из зацепления с двух сторон, слегка нажимая на него и отодвигая по направлению от цоколя.

Защелка при определенной практике освобождается очень легко и очень быстро

• Защелка откидывается, и лампочка ближнего света в Ладе Калина беспрепятственно вынимается, советуем осмотреть состояние контактов, если они оплавлены или почернели, значит, выход из строя ламп обусловлен неисправностями в системе.

Важно! Когда будете распаковывать новую лампу, помните о том, что ее стеклянную часть ни в коем случае нельзя трогать руками, так как жир с кожи послужит причиной перегрева отдельных участков, их почернения, что в конечном итоге значительно снизит ресурс изделия. Если вы все-таки дотронулись, то необходимо протереть поверхность спиртовым раствором.

• Инструкция по сборке имеет обратную последовательность в сравнении с процессом разборки, главное – поставить лампочку правильно, в чем помогут вырезы на цоколе.

Трогать стеклянную часть ни в коем случае нельзя, поэтому беритесь за патрон и контакты

Замена ламп ближнего света

Стандартная замена лампочки ближнего света Лада Калина выполняется достаточно просто. Процедура не требует глубоких познаний в автоэлектрике и наличия специализированного инструмента.

Чтобы правильно выполнить процедуру следует подготовить все инструменты и выполнить последовательность действий.

Установить машину на ручник и снять клеммы с аккумулятора. Автомобиль рекомендуется загнать в хорошо освещенный гараж или оставить на улице, так будет лучше видно мелкие детали и крепеж. Удалить пластиковую крышку блока. Здесь можно стянуть элемент руками, не используя инструменты. В отдельных комплектациях заглушка может выполняться из тугой резины (от чего зависит – неизвестно)

Важно учитывать, что элемент нередко пересыхает и растрескивается. Следовательно, нужно купить его предварительно.

Продолжается замена лампочки ближнего света лада калина 1 поколения, на этапе отключения проводки

Контактная группа нередко прикипает, что заставляет мастера немного напрячься. Раскачивая со стороны в сторону колодку, потребуется ее стянуть с посадочного места. При этом, нужно придерживать корпус устройства, чтобы не повредить элемент. Если деталь будет сломана починить ее невозможно – узел меняется целиком. Далее следует вывести из зацепа пружину фиксатора лампы. Затем ее потребуется отодвинуть в сторону, чтобы не мешала.

Важно! Не следует полностью вытягивать фиксатор – установить его на место будет крайне затруднительно. Планка просто отодвигается, чтобы можно было снять лампочку

Далее вытаскивается из посадочного гнезда сама лампочка. Поддерживать излучатель нужно только за металлические элементы, недопустимо даже прикасаться к стеклянной части лампы. Монтаж новой детали выполняется в обратной последовательности

При этом, важно проверить надежность крепления устройства. При повышенной вибрации лампа может выпасть из гнезда, что может спровоцировать аварию.

Замена лампочки лада калина 2 поколения выполняется аналогично. Фары машин практически идентичны в отношении конструкции.

Замена лампы габаритов на Калине (фото и видео)

Перед тем как поменять лампочку ближнего света на “Калине”, необходимо установить машину на ровную площадку, включить стояночный тормоз и отключить провод “массы” от аккумулятора. Порядок замены левой и правой ламп, так как доступ к последней перекрывает бачок стеклоомывателя. Чтобы снять его, надо выполнить такие действия:

• снять клеммы питания электромоторчика омывателя стекла (на “Калине” с кузовом универсал или хэтчбек установлены два моторика);
• открутить болт крепления бачка омывателя, находящийся выше блок-фары;
• ослабить гайку, крепящую заднюю часть бачка к кузову в районе правой стойки амортизатора;
• снять бачок с машины.

Совет: во время снятия бачка постарайтесь не разлить жидкость омывателя.

Когда доступ к блок-фаре открыт, замена правой и левой ламп ближнего света производится одинаково. Доступ к левой лампе немного затруднен из-за установленного расширительного бачка. Демонтировать его без потери охлаждающей жидкости весьма затруднительно. Чтобы снять лампу ближнего света, необходимо:

• демонтировать резиновую крышку, открыв доступ к фаре;
• запомнить расположение двух проводов питания, подсоединенных к блок-фаре, и отстыковать их;
• надавить на стальную скобу-защелку и приподнять ее;
• вывести скобу-защелку из пазов и отвести в сторону;
• вынуть лампу ближнего света “Калина”, взяв ее за контакты.

Важно: при установке новой лампы нельзя допускать загрязнения при контакте колбы с пальцами, поэтому работу следует производить в тканевых чистых перчатках. В случае загрязнения колбу необходимо протереть тряпкой, смоченной спиртом

Установка лампы производится так:

• вставить новую лампу в блок-фару, повернув цоколь так, чтобы его выступ совместился с пазом в плафоне;
• зафиксировать лампу скобой-защелкой, вставив последнюю в пазы (надо следить, чтобы при этом лампа не
• провернулась и выступ цоколя не сместился относительно паза;
• проверить надежность фиксации защелки;
• подсоединить провода питания, соблюдая полярность;
• установить на место резиновую крышку.

Как самому заменить лампы?

Как поменять лампы самостоятельно? Перед тем как будет заменена лампа ближнего света, рекомендуем выполнить ряд несложных подготовительных манипуляций. Для работ придется обзавестись следующим перечнем приспособлений и инструментов:

• новыми лампочками, а точнее комплектом (рекомендуется заменить сразу в обеих фарах);
• отверткой и плоскогубцами;
• флаконом со спиртосодержащим веществом, ветошью и перчатками.

Также сам автомобиль LADA Kalina нуждается в подготовке:

• располагаем его посреди ровной площадки;
• активируем ручной тормоз, а под задние колеса устанавливаем противооткатные упоры;
• мотор заглушен.

Замена.

Открываем капот и отсоединяем питание от АКБ. Это действие предотвратит риск возникновения короткого замыкания. Теперь снимаем с посадочного места бачок омывателя. Замену лампы можно производить как с демонтажем блок — фары, так и без осуществления данного действия. Если принято оптимальное решение произвести замену без излишних демонтажных действий, то вначале извлекаем резиновую заглушку с торца корпуса фары. Для этого тянем за соответствующий лепесток. Наступает время снятия электрических разъемов с цокольных выводов ламп. Выполняем это, не забыв запомнить или промаркировать принадлежность коммутирующих элементов к своим токоприемникам (лампочкам). Высвобождаем пружинный фиксатор из его замка

Действуем с предельной осторожностью, дабы предотвратить самопроизвольное падение фиксирующего элемента внутрь осветительного устройства. Вынимаем лампу, а вместо нее устанавливается новая лампа ближнего света

Действие осуществляем в перчатках, чтобы не допустить нежелательное образование на поверхности колбы жировых отложений. Этот аспект неизбежно приводит к снижению ресурсного показателя рассматриваемого нами изделия. В профилактических целях в завершении процедуры рекомендуется протереть поверхность колбы спиртосодержащим раствором. Теперь выполняем все сборочные процедуры в обратной последовательности. Это полный перечень работ, связанный с тем, как поменять лампочки ближнего света в авто.

Советы по выбору лампочек для фар

В настоящее время чаще всего используются лампочки с цоколем H7. Они подразделяются на:

• галогеновые;
• светодиодные;
• галогеновые с эффектом ксенона;
• ксеноновые.

Галогеновые лампы имеют наиболее усреднённые показатели. Эти лампы наиболее распространены среди автовладельцев. Но эти лампы также и самые недолгосрочные вследствие их высокого нагревания. Галогеновые лампы с эффектом ксенона всегда имеют увеличенный срок эксплуатации, по сравнению с обычными галогеновыми.

Светодиодные лампы более экономичные, но более уязвимы для внешнего воздействия: ударов, сотрясений. Но при этом светодиодные лампы — рекордсмены по сроку эксплуатации. Также, приобретя данные лампочки, вы можете столкнуться с некоторыми сложностями при настройке светового пучка, описанными ниже в статье.

Ксеноновые лампы невосприимчивы к сотрясениям и вибрациям. Их температурный режим наиболее близок к режиму дневного света. Но позволить себе такие лампы сможет не каждый в виду их высокой стоимости. Также ксеноновые лампочки требуют установки дополнительного блока розжига света.

Как правило, при выборе лампочек для замены водители руководствуются надежностью и дешевизной. Немаловажным фактором также является эффективность работы ламп в условиях недостаточной видимости. Под эти критерии среди галогеновых лампочек отлично подходят лампочки фирмы Philips и BOSCH. Лампочки Philips, как и почти вся другая продукция этой компании, являются наиболее долгоиграющими галогеновыми лампами, но и менее яркими.

Исключением являются Philips «X-Treme Vision», которые производят светодиодные лампочки с усиленным световым потоком, но срок эксплуатации у них ниже, чем у одноклассников. Лампы BOSCH наоборот изнашиваются быстрее, но светят, как правило, ярче. Цветовая гамма пучка света у лампочек BOSCH также разнообразнее.

Среди светодиодных лампочек наиболее качественными являются Philips «X-Treme Vision» и корейская серия «MTF-Light Argentum» с высокой температурой свечения и яркостью.

Наиболее популярные галогеновые лампочки с эффектом ксенона производят корейцы. «MTF-Light Palladium» представляет собой лампу с достаточно высокой температурой свечения (5500 К) и привлекательным эффектом дорогостоящего ксенона. Эта модель также является наиболее бюджетной из ксеноновых ламп. Также стоит выделить «Osram Cool Blue Intense», которая визуально близка к оригинальному ксенону. Свет, исходящей из такой лампы, имеет привлекательный бело-голубой оттенок.

Наиболее популярной ксеноновой лампой в России является «MaxLux H7». Соотношение её стоимости и характеристик является достаточно выгодным. Эта лампа, при стоимости до 950 рублей, имеет молочно-белый и голубоватый оттенки и температуру свечения от 4300 до 6000 К. Недостатком лампы является её производство на китайских заводах Sho-Me, что порой даёт повод усомниться в качестве и целостности при доставке товара в магазины.

Всегда внимательно проверяйте покупаемые лампы на предмет неожиданных трещин и деформаций!

Для более дорогих моделей существуют японские топовые производители, такие как KOITO MANUFACTURING. Стоимость таких ламп самая высокая, но и качество разительно отличается от коллег в лучшую сторону.

Самые дешёвые лампочки вы можете найти у отечественных и «Диалуч». Но об этих лампочках можно сказать лишь одно — их низкая цена полностью соответствует качеству. Такие лампочки более подходят владельцам отечественных автомобилей и автомобилей, собирающихся на российских заводах (например Hundai «Accent» и Renault «Logan»).

Регулировка пучка света фар

Правильно отрегулировать фары можно только в условиях СТО. Тем не менее, рассмотрим, как эту операцию выполняют опытные мастера.

Блок-фара Калины-2, правильная настройка направления пучка

На задней стенке узла под названием «блок-фара» есть два регулировочных винта. Первый из них, расположенный ближе к радиатору, позволяет отклонять световой пучок «вверх-вниз», а направление «по горизонтали» регулируют вторым винтом. В идеале, должно получиться вот что: когда автомобиль находится в 5-ти метрах от экрана, граница светового пятна задевает линию «2» (см. рис.). Линия «1» отстоит от земли на расстоянии, равном высоте расположения центров фар. Вторую линию проводят на 65 мм ниже.

Выполняя регулировку, переключатель корректора переводят в положение «0». Разумеется, нужно включать только ближний свет. Ещё заметим, что настраивают фары по очереди («лишний» световой источник закрывают тканью).

Вот ещё пара советов, которые будут полезны:

• Центры пучков должны оказаться на линиях AE, BE;
• Линия «0» имеет следующее значение: она пересекается с линией «1» в одной точке, так вот, граница пятна должна пройти как раз через эту точку;
• Шляпки пластиковых регулировочных винтов совместимы с отвёрткой-шестигранником. Впрочем, подходит и крестовая отвёртка.

Самостоятельная замена ламп

Если проведённая диагностика показала, что перегорела именно лампочка, то вовсе не обязательно гнать машину в сервис, где такая смена элемента освещения обойдется в 2−3 тысячи рублей и более. Всю работу можно выполнить самостоятельно. У большинства автомобилей конструкция фар идентична, поэтому какой-либо сложности с проведением таких ремонтных и сервисных работ у автовладельца гарантированно не возникнет.

Лишь на новых машинах потребуется демонтировать бампер, чтобы снять фару и поменять перегоревшую лампочку. В подобном случае лучше всего машину всё же отдать в сервис, где специалисты, имея большой практический опыт работы, выполнят такой ремонт в короткий срок.

Видео.

замена ламп ближнего/дальнего света на ладе гранте

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

В процессе эксплуатации требуется проведение обслуживания и выполнение небольших ремонтных работ, из-за которых ехать на автосервис по меньшей мере неразумно. В данном обзоре мы рассмотрим, как поменять лампочку ближнего света на Гранте, плюс разберемся, как устранить некоторые неисправности и как настроить положение фар без посторонней помощи. Ознакомившись с нижеприведенной информацией, вы сами убедитесь, что во всех этих работах нет ничего сложного.

Возможные причины неисправности

Итак, если не горит ближний свет в Ладе Калина в одной из фар, то причина, скорее всего, кроется в перегорании лампочки. Заменить ее не составит труда каждому автовладельцу.

Однако, к сожалению существует и ряд других причин этой неисправности, наиболее распространенными из которых являются следующие:

• Окислились или подгорели контакты в штекерной колодке;
• Перегорел предохранитель;
• Обрыв цепи;
• Вышло из строя реле.

Ниже рассмотрим как устранить все эти неисправности.

Лампочка стандарта H7

Замена лампы

Замена ближнего света на Калине осуществляется довольно просто. Причем на это придется потратить лишь несколько минут своего времени.

Единственное, перед тем как поменять старые лампы, необходимо приобрести новые стандарта H7. Желательно устанавливать новые лампочки сразу на двух фарах, чтобы они обеспечивали одинаковое свечение.

Демонтаж заглушки

Инструкция по замене выглядит следующим образом:

• Прежде всего нужно снять резиновую заглушку, расположенную с обратной стороны блок-фары. Для этого, предварительно надо открыть капот.
• Затем надо снять плюсовую и минусовую клеммы с контактов.

Высвобождение фиксатора из посадочных

• Далее надо надавить своими руками на пружинную скобу и вывести ее из посадочных.
• После этого нужно вытащить старую лампочку и поставить на ее место новую.
• Затем надо установить на место скобу, надеть клеммы на контакты и установить заглушку.

В процессе замены лампочек нужно обратить внимание на качество контактов. Если контакты окислились или подгорели, их необходимо зачистить

Блок предохранителей и реле Лада Калина

Замена предохранителя

Если после замены ламп ближний свет фар в Ладе Калина так и не заработал, следует проверить предохранители. Они расположены в монтажном блоке под рулем.

Лампы защищаются разными предохранителями:

• Правая лампа – F12
• Левая лампа – F13

Надо сказать, что не всегда можно визуально определить перегоревший предохранитель. Поэтому, даже если внешне он не имеет дефектов, следует проверить напряжение на клеммах контрольной лампой или мультиметром.

Схема наружного освещения Лада

Обрыв цепи

Если неисправность не удалось устранить, значит нужно найти обрыв в цепи.

Сделать это можно следующим образом:

• Если на клеммах предохранителя нет напряжения, нужно прозвонить провод, который идет от F13 к контакту №56 блока управления освещением, так как включить ближний свет фар на Калине можно именно выключателем №5.
• Если провод цел, но при этом не горят 2 фары, то необходимо заменить выключатель №56. Правда, предварительно следует проверить, подается ли напряжение на сам выключатель.
• Если на предохранители F13 и F12 подается напряжение, следует проверить – имеется ли напряжение на выходе реле. Напомним, что реле ближнего света в Ладе Калина расположено в монтажном блоке.
• Если напряжение отсутствует, следует проверить участок от F12 до контакта № 56 переключателя №4, который расположен на руле, а также участок от клеммы №56а до клеммы 1 реле К7. Также вполне возможно, что не работает переключатель №4 или само реле.

Заменить последнее не сложно, так как оно просто вставляется контактами в гнездо.

На фото – реле освещения Лада Калины

В случаях, когда на выходе реле имеется напряжение, следует проверять проводку машины от монтажного блока до блок-фар по схеме.

Как мы видим, найти обрыв в цепи или неисправную деталь несложно. Для этого понадобится лишь схема ближнего света на Калине и мультиметр либо контрольная лампочка. Вот, пожалуй, и все основные причины данной неисправности на автомобиле Лада Калина.

Характеристики штатных фар Калины разных комплектаций и моделей

Фары автомобиля – приспособления, которые предназначены для освещения дороги в темное время суток или при недостаточной видимости ввиду плохих погодных условий. Устройство блок-фары (см. фото):

1. Корпус.
2. Провод.
3. Стекло.
4. Лампы.
5. Отражатель.
6. Декоративная вставка.
7. Заглушки фары.

Блок-фара на Калине включает три секции:

• ближний свет;
• дальний и габаритный свет;
• указатели поворота.

При включении ближнего света зажигаются только лампы ближнего света, при включении дальнего – лампы ближнего и дальнего света. Секции передних указателей поворотов

Номер на фото	Наименование	ЕЭК	Мощность, Вт
1	Лампочка ближнего света	Н7	55
2	Лампочка дальнего света	Н1	55
3	Лампа переднего указателя поворота	PY21W	21
4	Лампочка габаритного света	W5W	5

Отличие фар в разных модификациях Калины:

• седан, хэтчбек и кросс – прямоугольное стекло с изгибом в верхней части;
• универсал – вытянутые фары с увеличенной площадью;
• спорт – имеет увеличенную площадь для освещения большего участка дороги.

В комплектации «Люкс» фары получили видоизмененный дизайн и увеличенную яркость.

Завод-изготовитель устанавливал на Калину фары двух и Bosch. Информацию о производителе можно узнать, осмотрев изделие. Если на стекло нанесен индекс AL, значит, изготовитель – фирма Bosch.

Она производит из поликарбоната лампы ближнего света без колпачка. ЗАО «Автосвет» тоже изготовляет продукцию из поликарбоната, однако ее отличительная особенность – наличие колпачка лампы ближнего света. Элементы хорошо зарекомендовали себя в работе, но, как и многие другие приборы, они также могут выйти из строя.
