• Что нужно для установки
• Разновидности линз
• Правила установки Материалы и инструмент
• Разборка фар
• Установка линз
• Настройка линз

Ошибки при установке

Установка линзы в фару может быть произведена и самостоятельно. Но чтобы провести работу качественно, следует разобраться в процессе и соблюдать инструкцию. Кроме того, стоит помнить, что не все фары подходят для установки линз. Если это не предусмотрено производителем, за подобную переделку могут наложить штраф или даже лишить прав на срок до полугода.

На что следует обращать внимание при выборе биксеноновых линз

Приняв решение об установке ксеноновых линз в качестве замены стандартным лампочкам, следует определиться с оптимально подходящим для конкретного автомобиля вариантом. Для этой цели следует уяснить следующие нюансы:

• в каком конкретно порядке снимаются и устанавливаются фары;
• лампы с каким типом цоколя используются в фарах (наиболее часто встречается Н4, но нельзя исключать возможности применения других типов);
• каков размер места установки лампочки в полости блок-фары, обеспечивающей головной свет (речь идёт о ширине, высоте и глубине);
• как осуществлена установка рассеивателя в полости фары, а в том случае, когда он рифлёный, то рекомендуется произвести его замену на аналог, не имеющий рифления.

Определившись с вышеперечисленными нюансами, можно приобретать биксеноновые линзы. На сегодняшний день практикуется использование двух поколений линз: 1G или 3G. Единственным существенным различием между ними является их размер. Так, 3G имеет не только большие габариты, но и вес. Именно этим обусловлена необходимость определения размеров блок-фары. Приобретать линзы следует со следующей укомплектовкой:

• линзы, крепления и лампы в сборе – 2 штуки;
• блоки розжига – 2 штуки;
• реле включения дальнего света – 2 штуки;
• комплекты проводки – 2 штуки;
• скотч-локи;
• детали крепежей;
• хомуты;
• автомобильный герметик;
• инструкция.

Оптимальным считается использование ксеноновых ламп, мощность которых равна 4300 К.

Установка линз в фары Простой видеоурок Смотреть всем!

Последний этап

Через заглушку из резины протягиваются провода питания: красный и черный от билинз и 2 белых – от ближнего света. Питание подключается к соответствующим клеммам. Ставится на место крышка, прикрывающая ближний свет. С дальнего она, напротив, снимается: в ней придется просверлить отверстие (диаметр должен совпадать с ранее сделанной дыркой – 25 мм).

В нее просовываются синие провода

(2 штуки) и подсоединяются к питанию дальнего света. Снятая крышка возвращается на место, разъемы от питания подключаются к фаре. Напоследок крепятся блоки розжига, они же балласты, машина заводится и проверяется, насколько удачно и правильно вы смонтировали себе свет.

Для человека, умеющего обращаться с отверткой и прочим нехитрым инструментарием, установка биксеноновых линз в фары H4 не составит никакого труда. Если же вы не слишком себе доверяете или не имеете свободного времени (возня с одной фарой займет час-полтора), сгоняйте в сервис. Установка билинз стоит относительно недорого.

Что такое биксенон

Мы уже привыкли, что принцип действия осветительных приборов может быть разным – лампы накаливания в настоящее время уверенно вытесняются другими, более экономными источниками света.

Газоразрядные лампы, а именно к этому классу принадлежит ксеноновая и биксеноновая оптика, известны давно – до сих пор они использовались преимущественно для уличного освещения, но сейчас происходит их активное внедрение и в автомобилестроительную отрасль. Название ламп указывает на то, какой конкретно инертный газ используется при их изготовлении. Сама лампа представляет собой стеклянную колбу, в которую под большим давлением закачан ксенон. Розжиг осуществляется двумя электродами, которые подсоединены к блоку розжига, представляющему собой высоковольтный блок питания.

А теперь рассмотрим, как работает биксенон. В сущности, генерируемый ксеноновой лампой свет представляет собой горение дуги в среде, заполненной инертным газом. Можно сказать, что этот процесс чем-то напоминает дугу, даваемую сварочным аппаратом. В отличие от ламп накаливания, электроды здесь никоим образом не страдают, ведь инертный газ потому так и называется, что никак не реагирует с окружающими его материалами (в отличие от кислорода, водорода, азота и других газов, присутствующих в атмосферном воздухе).

Такая дуга горит непродолжительное время и потому нуждается в постоянной подпитке током, причём формируемое блоком питания напряжение должно иметь номинал порядка 60-80 В.

А поскольку бортовая сеть работает на напряжении 12 В, именно БП ответственен за многократное усиление характеристик тока, причём для этого требуется определённое время. Так что работу ксеноновой фары можно представить себе не как постоянное горение, а как непрерывную череду разрядов, происходящий с такой частотой, что мы этого не замечаем.

По сравнению с галогенными лампами ксеноновые намного безопаснее и экономичнее – их средний срок службы составляет около 2-3 тысяч часов – это примерно 3-4 года при ежедневной 2-3-часовой работе.

Для установки таких ламп в автомобиль требуется специальная линза – без неё свет окажется настолько интенсивным, что будет ослеплять водителей встречных ТС.

Биксеноновые фары отличаются от ксеноновых тем, что в их конструкции предусмотрена специальная шторка, посредством которой меняется направление луча. Это значит, что биксенон может использоваться для генерации как ближнего, так и дальнего света, в то время как ксеноновая оптика умеет светить только в одном направлении.

Устанавливаем биксенон в H4-фару своими руками

Источником света в большинстве автомобилей является лампа с цоколем H4, обеспечивающая ближний и дальний свет. Эта лампа может быть только двухнитевой. Если же идёт речь о переходе на «ксенон», то заменять лампу «H4» надо биксеноновым модулем. Внутри таких модулей размещён один источник света, и менять свою яркость он не может. Проблему решает наличие шторок и электропривода.

О конструкции автомобильной оптики

Наиболее популярным способом тюнинга фар считается монтаж биксеноновых линз. Они не только улучшают яркость света, но и меняют внешний вид авто. На примере обыкновенного “Ланоса” рассмотрим данный вариант тюнинга.

Данный автомобиль для демонстрации выбран не зря. Дело в том, что установка линз возможна не в каждую оптику, а только лишь в те фонари, где на стекле нет рассеивателя. Например, штатная фара от ВАЗ-2107 имеет с обратной стороны специальные ребра, призванные рассеивать свет, чтобы он не слепил встречных водителей. На большинстве моделей ВАЗ все фонари такие. Можно попробовать ставить линзы ксенон в фары на “Жигулях” и “Самарах”, однако владельцу придется купить другие фары. Со штатной оптикой добиться какого-нибудь эффекта не получится.

У “Ланоса”, в отличие от ВАЗа, фары сделаны, как и у всех современных иномарок. В них имеется рассеиватель, однако центральная часть стекла практически гладкая. И это даже не стекло вовсе, а специальный пластик, стойкий к ударам и повышенным температурам. Установка линзы в фары на такой оптике возможна.

№1 Тип линзы

Различают два вида биксеноновых линз:

• штатные;
• универсальные.

Штатные устанавливаются изначально на автозаводах, поэтому имеют стандартные монтажные размеры. Примером является продукция компаний Hella, Bosh и Koito. Если на вашем автомобиле изначально стояли линзы, то следует искать готовые модули под штатные размеры.

Универсальные билинзы предназначены для переоборудования галогеновой оптики любого автомобиля. Модели отличаются монтажными цоколями, обозначаемыми буквой H., например, H4, H7, HB3 и пр. Универсальные линзы подбираются под цоколь оптики на модернизируемом автомобиле.

Профессиональные установщики предпочитают устанавливать штатные линзы в рефлекторную оптику при помощи шпилек. Такой способ монтажа максимально надежно фиксирует модуль внутри отражателя фары. Наибольшей популярностью пользуется линза Hella 3R за счет своих высоких эксплуатационных характеристик и доступной цены.

Что такое биксенон?

Разбираем фары в домашних условиях

Согласно логике, установку биксенона H4 нельзя выполнить без того, чтобы не снять блок-фару в сборе. Как выполнять демонтаж фар, подробно рассматривать не будем – у каждого авто есть свои конструктивные особенности. Заметим только, что отключать АКБ надо до проведения демонтажа. Который включает следующие шаги:

1. отключение разъёма ДХО, поворотника,
2. отсоединение колодки от клемм основной лампы,
3. а также извлечение гидрокорректора.
4. Крепёжные винты откручивают на последнем этапе.

Сами модули фар придётся разобрать. Это действие выполнить просто. Нужно достичь температуры, при которой плавится бутиловый герметик. В общем, модуль надо поместить в коробку, заполняемую горячим воздухом. А источником воздуха будет фен.

Задача одна – расплавить герметик

Допустимо пользоваться только промышленным феном. Напротив сопла устанавливают рассеиватель – деревянную доску. Проводите все действия по порядку:

1. Коробку закрывают;
2. Включают фен (используйте минимальную мощность);
3. Через 10 минут фен выключают и руками в перчатках достают модуль фары.

Выполняя разбор, пользуйтесь плоской отвёрткой. Результат всех работ показан на фото.

Осталось только убрать лишний герметик

Видео снятия стекла с блок-фары + советы профессионала

Штатная» лампа H4 крепится к фаре проволочной скобой. Для того, чтобы установить билинзу, скобу в любом случае удаляют. Это же относится ко всей металлической оснастке. А выступы, расположенные на тыльной стороне отражателя, срезают или отламывают:

Дальше, взяв обычное или перовое сверло, в пластике делают отверстие, диаметр которого равен 25 мм. Местоположение этого отверстия надо подобрать точно – в него пойдёт кабель электрического привода.

Добавочное отверстие готово

Установите модуль на отражателе и закрепите его гайкой, которая есть в комплекте. Затем нужно выровнять линзу, смещая сам модуль на небольшое расстояние.

Модуль подключен к АКБ через переходник из комплекта

Когда последняя операция выполнена, гайку обводят фломастером. Затем всю конструкцию временно разбирают. В точки соприкосновения отражателя и модуля наносят термоклей, осуществляют сборку.

Остался вопрос, как собрать фару и как правильно подключить её.

Процесс сборки

Перед тем, как выполнять сборку фар, стекло на модуле обезжиривают. Здесь используется чистый спирт или средство «Секунда».

Нанесение герметика на отражатель фары

Чтобы сборку провести по всем правилам, понадобится бутиловый герметик. Материал наносят на кромку отражателя, не оставляя пропусков. Вместо жидкой массы подойдёт и герметизирующая лента (см. рис.). А отверстие, в которое выведены провода, лучше тоже обработать герметиком.

Бутиловый герметик в любом случае нужно «запекать». Поэтому собранную блок-фару помещают в ящик с феном и проводят действия, указанные в «главе 1». Чтобы не повторять всё заново, держите фен включенным минут 10-15.

Каждый, кто прикасается к нагретому пластику рукой, может получить ожог. Проблему решит использование перчаток с пупырышками

Не помешает и максимальная осторожность. Удачного монтажа

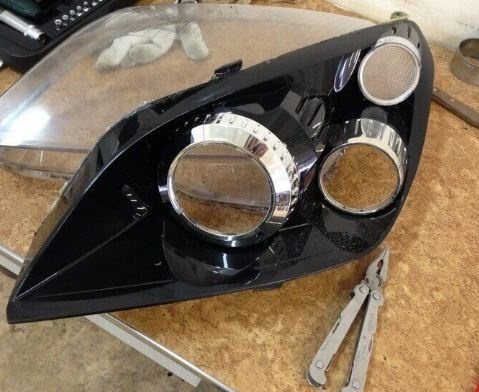

Разбор фары

На этом этапе настоятельно рекомендуем работать в тряпичных перчатках, т.к. корпус фары сильно нагревается и есть шанс не только уронить фару, но и получить температурный ожог.

Извлеките фару из коробки и положите её на кусок картона стеклом вниз.

Если корпус фары имеет изгиб (например фары Toyota Land Cruiser Prado 120, Mitsibishi Pajero Sport (1998-2009)), то разбор фары рекомендуем начинать со стороны удаленной от места изгиба.

Найдите по периметру фары пластиковые защелки, крепящие стекло к корпусу фары и с помощью шлицевой отвертки попытайтесь отщелкнуть их и при этом отделяйте стекло фары от корпуса. После того как отщелкнули хотя бы одну защелку — поместите между корпусом фары и стеклом вторую отвертку и переходите к следующей защелки.

ВНИМАНИЕ! Во избежании повреждения корпуса фары действуйте аккуратно и если защелки потдаются плохо — возможно фара недогрета. Произведите «догрев» фары еще в течении 5-7 минут.

Отделите стекло фары от корпуса и отложите в сторону. Внимательно смотрите за тем, что бы расплавленный герметик не попал на отражатель фары.

Если необходимо — демонтируйте отражающий колпачок.

Особенности ксенона

Автопроизводители всегда стремились снизить недостаточную видимость в темноте при езде на машине. Поэтому разработка ксеноновых ламп стала настоящим прорывом на авторынке. Что такое ксенон? Он является инертным газом. У лампы с такой «начинкой» совсем другой принцип работы по сравнению с обычной лампой накала. Освещение возникает из-за появления электрической дуги. За ее создание отвечают специальные блоки розжига, входящие в комплект ксеноновых фар. Они производят импульсы напряжения с образованием мощного яркого свечения.

Теперь давайте разберемся, что же такое биксеноновые фары и в чем отличие от ксенона. Они работают по единому принципу свечения, но биксенон выполняет двойную функцию и может работать в режиме ближнего и дальнего света. Помимо оптического стекла и светового рефлектора, модель снабжена подвижной шторкой, обеспечивающей переключение светового потока с ближнего на дальний и обратно. К тому же срок службы газоразрядных фар в 2-3 раза дольше галогенных, а и светят они намного ярче.

Однако установка любого ксенона требует соответствия 3 важным факторам. Отсутствие одного из них сделает монтаж специальных линз малоэффективным занятием. Итак, автомобиль должен быть оснащен:

• фарой с прозрачным, а не рифленым стеклом, потому что неровности рассеивают световой луч, а ксеноновый поток намного мощнее обычной «галогенки».
• омывателем фар, ведь его использование предотвратит рассеивание света по разным направлениям;
• автоматический корректор фар, который обеспечивает их слаженную работу.

Благодаря ксеноновым лампам езда на машине станет более безопасной и позволит своевременно обнаружить препятствие и предпринять нужные меры. Спектр излучения станет непрерывным, приближенным к солнечному. К тому же регулировать фары будет намного проще. Приятным бонусом является то, что если автомобиль начинает «подпрыгивать» на неровностях дороги, фары не потухают и не мигают.

Виды и конструкция фар

Автомобильные фары можно разделить на два вида по признаку их расположения в корпусе автомобиля:

• передние;
• задние;
• боковые.

Помимо этого, фары разделяются по своим функциям:

1. Фары дальнего света. С их помощью можно осветить большой участок дороги. Они имеют симметричный луч, направленный прямо перед транспортным средством. Должны отключаться при приближении других автомобилей. Излучают белый свет.
2. Фары ближнего света. Этот тип фар используется для освещения дороги прямо перед автомобилем и участка обочины. Имеют асимметричный поток белого света.
3. Противотуманные фары. Применяются в условиях тумана, так как способны создавать широкополосный горизонтальный луч. За счёт принципа рассеивания, свет не отражается от капель воды при высокой влажности. Использование этих огней в тумане будет безопасней, чем ближних или дальних. Могут быть белого или жёлтого цвета.
4. Указатели поворота. Обозначают направление движения и информируют других автомобилистов о положении на дороге. Излучают жёлтый или янтарный свет.
5. Габаритные огни. Предназначены для обозначения автомобиля при плохих условиях освещённости или низкой видимости. Окрашены в красный цвет.
6. Стоп-сигналы. Автоматически зажигаются при торможении автомобиля. Излучают яркий красный свет.
7. Сигнал заднего хода. Зажигается при движении задним ходом. Должен быть белого цвета.
8. Дневные ходовые огни (ДХО). Предназначены для освещения дороги в дневное время. Согласно законодательству РФ вместо ДХО могут применяться фары ближнего света.

Обычно корпус передней фары включает в себя лампы ближнего и дальнего света, а также указатели поворота. Внутри задней фары располагаются указатели поворота, габаритные огни, стоп-сигналы и фонари заднего хода. Противотуманные фары могут располагаться как в передней, так и задней части автомобиля. Иногда для них выделяется отдельный корпус.

В корпусе фары присутствует множество оптическихэлементов

Как выполнить модернизацию оптики на «Хендай-Солярис»?

Владельцы иномарки часто жалуются на плохой свет, поэтому модернизация ламп – не роскошь, а острая необходимость. Как проводится установка линз в фары своими руками опытным водителем?

Этапы преображения биксеноном:

1. Вначале домкратом поднимаются передние колеса.
2. Колеса демонтируются с двух сторон.
3. Подкрылки тоже надо убрать.
4. Передний бампер освобождается от фиксаторов, и пластиковую часть нужно отвести в сторону.
5. Откручивание болтов, удерживающих оптику, производится торцевым ключом «десяткой».
6. Движением вперед и наверх фара с легкостью вынимается.
7. Фару необходимо нагреть, некоторые пользуются в этом случае духовкой, но можно просто поместить ее в коробку.
8. Коробка закрывается, проделывается отверстие, в него вставляется фен для прогрева до 80 градусов.
9. На это уходит 15 мин., и процедура нужна для размягчения герметика и открепления стекла от корпуса.
10. Главное в деле – не сломать пластмассу, важна аккуратность, умеренность усилий.
11. Стекло отсоединено, продолжаем использовать фен для лучшей очистки конструкции от герметизирующего вещества.
12. Демонтаж фары, съем лампы, держателя.
13. Линзу помещают в корпус, предварительно отвинтив с нее пластиковую гайку и снимая разъем.
14. Провода подключают к блоку розжига.

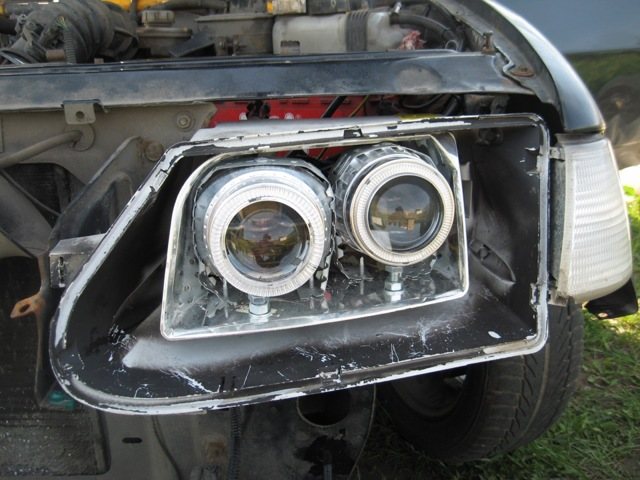

Особенности установки линзованных фар на авто ВАЗ-2114

Передние фары ВАЗ семейства 2113-2114-2115 имеют несколько другую конфигурацию, чем на многих современных автомобилях, неудобство установки линз заключается в том, что корпуса передней оптики слишком узкие. Но закрепить линзы все-таки можно, процесс их установки выглядит примерно так (с фарами производства «Киржач»):

• снимаем фару с машины;
• отсоединяем от корпуса стекло, здесь необязательно нагревать конструкцию, можно попробовать подрезать канцелярским ножом герметик по всему периметру. Во многих случаях этот способ помогает, так как стекло сидит не так герметично, как на иномарках;

Следует заметить, что биксеноновые линзы 2,5 дюйма помещаются без доработки отражателя, но светят тусклее, чем трехдюймовые, установка которых и рассмотрена в данном случае.

Рассмотрение ситуации с юридической точки зрения

Бытует мнение, что использование ксеноновых фар в России запрещено. Разумеется, это не так. Если ксеноновые фары изначально были в заводской конструкции, никто и никогда не придерётся к ним. А вот насколько законна установка новых линз? Или установка иного источника освещения? Этот вопрос довольно щекотливый, так как многие водители тюнингуют свои фары, не соблюдая законодательство РФ.

Таким образом, устанавливая газоразрядные (ксеноновые) лампы в фары, предназначенные для галогенных источников света, вы нарушаете закон, так как подвергаете опасности себя и других участников дорожного движения.

Исходя из этого, управление транспортным средством с фарами, предназначенными для использования с лампами накаливания, в которых установлены газоразрядные источники света, должно квалифицироваться сотрудниками Госавтоинспекции как административное правонарушение, предусмотренное частью 3 статьи 12.5 КоАП РФ (режим работы световых приборов не соответствует требованиям Основных положений по допуску транспортных средств к эксплуатации и обязанностей должностных лиц по обеспечению безопасности дорожного движения). Эксплуатация транспортных средств запрещается в порядке, предусмотренном частями 2, 2.1, 4 статьи 27.13 КоАП РФ (со снятием государственных регистрационных знаков).

Разъяснения Департамента обеспечения безопасности дорожного движения МВД РФ от 20 февраля 2010 г. «Об использовании «ксеноновых» фар»

Несоответствие линзы типу фар может быть замечено инспекторами ГИБДД или выявлено во время прохождения техосмотра. Поэтому, если вы всё же решили перейти на ксеноновые лампы, лучше всего будет купить новые фары, предназначенные для этого типа освещение. Конечно, это обойдётся вам значительно дороже, но в противном случае вы можете быть лишены водительских прав на срок от 6 месяцев до года.

Возможные проблемы с фарами после переделки

Нередко случается, что после разборки фар, они начинают «потеть». На стекле появляются мелкие капли конденсата, а внизу фары собирается вода. Ездить с такой проблемой не рекомендуется, так как фары утрачивают свои световые характеристики, а влага оказывает разрушающее действие на рефлектор, лампы, электрические соединения.

Причиной «потения» фары является её разгерметизация. Влага с воздухом проникает внутрь корпуса, где под воздействием температуры, создаваемой лампой во время горения, превращается в конденсат.

Избавиться от капель воды можно только путём разборки фары, её просушивания и дальнейшей сборки с использованием герметика. Дополнительно можно поместить в корпус фары пару пакетиков с абсорбентом или силикагелем, которые используются при хранении продуктов питания, одежды, обуви.

Разгерметизация фары грозит не только её «запотеванием». Если щель между стеклом и корпусом значительна, в фару будет попадать и пыль. Она будет оседать на элементах фары, в том числе и на линзе. Избавиться от этой проблемы можно только путём разборки фары и чистки линзы. Для этого лучше использовать медицинский спирт и чистую ткань, не оставляющую после себя ворса. После чистки корпус фары желательно продуть компрессором, чтобы полностью избавиться от пыли.

Линзы в фары как установить правильно?

Многие автовладельцы задавались вопросом о том, как установить линзы в фары своего автомобиля. Для чего это вообще нужно и почему эта процедура для некоторых так важна, а также есть ли в этом вообще какой-то практический смысл – мы сейчас разберемся. Все современные легковые автомобили оснащаются тремя видами фар, которые отличаются своим строением:

• параболические;
• прожекторные;
• FF-дефлекторы.

Первый тип фар считается базовым и состоит из источника света и отражающей параболы. При этом строении светящийся элемент устанавливают по центру. Расширение и рассеивание луча обуславливается за счет параболы.

линзы в фары

Второй тип фар – параболические фары. Это не дальние родственники рефлекторных фар, но они отличаются другим типом отражателя. В этом случае рефлектор имеет форму правильного эллипса. Этот подход позволил создать два световых потока, которые собираются воедино за счет линзы.

Третий тип фар имеет отражатели произвольной формы и многосекционную составляющую. Смысл в том, что каждая секция создает свой поток света, которые собираются в общий пучок достаточно высокой мощности. Этот тип и прожекторный отличаются высоким показателем КПД, который равен около 50%. Первый тип фар имеет вдвое меньший КПД – всего 25-27%.

Как устроена фара?

Как устроена фара?Как устроена фара?

Прежде чем приступать к установке линз в фары вам нужно разобраться в устройстве этого изделия. Линза требуется для многократного усиления света, формирующегося на сравнительно небольшой площади отражателя. Конструкция фары с линзой имеет следующий вид:

• экран или шторка;
• корпус;
• линза;
• эллипсовидный отражатель.

Примерно так же устроен обычный повседневный проектор. При подобной конструкции первый фокус формируется эмиттером света, а второй появляется при работе с отражателем. Часть света после этого обрезает экран и остатки проецируются через выпуклую линзу.

Комплект линз

По причине необычной работы линзы существуют некоторые правила ее нормального использования:

Так как часть счета обрезает экран, остальная часть должна быть строго направлена и правильно сфокусирована. Для этого и нужна линза, поэтому даже малейшее ее отклонение от нормального положения может привести к ослеплению водителей, едущих вам навстречу. Еще один нюанс заключается в стандартизации установки оптики, по которой линзы можно устанавливать только на машины с системой регулировки фары. Линза должна быть идеально чистой, иначе ослепление может быть очень усилено

Таким образом, важно иметь омыватели в бампере.

Процесс монтажа

Первое, что следует сделать для установки линз – это снять фару с машины. В этом нет ничего сложного, если вы будете делать все по инструкции к вашему авто. Далее фару нужно разобрать. Предварительно ее лучше разогреть примерно до 300 градусов. Клей, который скрепляет корпус со стеклом, при этом размягчится. Ни фары, ни ее внутренности при этом не пострадают.

Видео: Установить билинзы самому и не оплашаться — ВИДЕОУРОК

Следующий шаг на пути к установке линз – прогрев фары для снятия стекла. Для этого вам поможет фен. На нем выставьте необходимую температуру и аккуратно начните прогревать стыки соединения корпуса и стекла.

Чтобы наверняка размягчить клей нужно хорошенько прогреть стыки, пройдясь по контуру не меньше пяти раз. Правильный и аккуратный разогрев предполагает свободное снятие стекла, без всяких усилий и изломов стекла.

Третий шаг заключается в снятии отражателя фар, а также демонтаже металлических креплений отражателя. Следует отметить, что последний шаг делают для того, чтобы в будущем вы смогли регулировать ближний и дальни свет. Это же зависит от линзы, поэтому при покупке уточняйте наличие данной функции.

Четвертым этапом установки линз является изготовление кронштейнов подходящего размера и типа, а также сборка их с линзой в один механизм. После этого бережно поместите линзу в фару, совместив кронштейн и крепежные болты. Установите линзу на место и при необходимости доработайте внутренности фары.

Пятый шаг предполагает некоторую хитрость. Чтобы сохранить функцию регулировки фар в штатном состоянии, оставьте немного пустого пространства между подложкой линзы и самой линзой.

Затем сделайте экран, который должен полностью перекрывать два этих элемента и располагаться внахлест. Последний шаг предполагает сборку готовой фары в той же последовательности, как ее разбирали. Можно сказать, что перед установкой линзы в фару нужно оценить свои возможности.

Процедура не самая простая и вы можете сделать что-то не так, поэтому если вы в чем-то не уверены, лучше отправляйтесь в мастерскую и заплатите специалистам за профессиональную и качественную установку линзы, которую можете купить в этом же СТО или отдельно.

Разновидности линз

Линзовая фара – принципиально новый вид автомобильной оптики. Линза в фаре многократно усиливает свет, формирующийся на незначительной площади отражателя. Благодаря особенностям конструкции отражаемый свет лампы собирается в единый пучок внутри фары и перенаправляется в линзу, которая проецирует направленный луч света на дорожное полотно. Такая оптика обеспечивает отличную светоотдачу и сфокусированный световой поток.

Преимущества линзовых фар:

• выше коэффициент полезного действия (практически весь свет от лампы падает на дорогу);
• равномерное распределение светового луча вдоль дороги, отсутствует слепящее световое пятно перед машиной и чередование светлых и темных пятен;
• освещенная часть пути значительно шире, захватываются обочины по краям;
• стильный внешний вид.

Все более популярными становятся фары с линзами

Разновидности линзовых световых приборов для автомобилей

Выделяют 4 основные группы:

• моногалогенные или галогенные;
• бигалогенные;
• моноксеноновые или ксеноновые;
• биксеноновые.

Установка биксеноновых линз своими руками видео

Внимание! Перед началом работы, подробно читаем всю статью от начала до конца, делаем выводы, и только тогда принимаемся за реализацию. В данной статье указан личный опыт установки линзовых модулей, и за всевозможные последствия, полученные путём Ваших действий, автор статьи ответственности НЕ НЕСЁТ! Если же Вы хотите доверить установку билинз профессионалам, то мы готовы предложить Вам свои услуги!. Провод активатора шторки продеваем в отверстие, которое появилось после удаления защитного колпачка штатной лампы

Устанавливаем модуль с силиконовой прокладкой, а также центровочную переходную шайбу с обратной стороны

Провод активатора шторки продеваем в отверстие, которое появилось после удаления защитного колпачка штатной лампы. Устанавливаем модуль с силиконовой прокладкой, а также центровочную переходную шайбу с обратной стороны.

Фиксируем модуль при помощи гайки, сильно но нежно затягиваем её плоскогубцами. Снимаем часть оплётки с проводов питания лампы дальнего света и параллельно к ним подключаем провода питания активатора подвижной шторки. Хорошо изолируем оголённые места проводки.

В комплекте линз идут собственные держатели ламп в модуле. Использовать их не представляется возможным из-за некоторых монтажных сложностей, поэтому переделываем штатные скобы крепления по форме как на фото. Устанавливаем газоразрядную лампу в линзовый модуль.

Продеваем провода питания лампы внутрь скобы, устанавливаем скобу и закрепляем лампу. Соединяем коннекторы лампы с коннекторами проводов питания ближнего света. Хорошо изолируем оголённые места соединения.

Делаем отверстие в задней крышке фары, для вывода контактов лампы.

Выводим контакты лампы и хорошо распрямляем резиновый уплотнитель.

Устанавливаем крышку на своё место и закрепляем её. Линзовый модуль установлен и готов к работе. Теперь нужно собрать фару, для чего устанавливаем стекло и снова в разогретую печь на 2-3 минуты.

Достаём из печи и хорошо прижимаем все края фары до полной усадки стекла в пазы на герметик.

Потребуется ещё одна пара рук, для фиксации малярным скотчем прижатого Вашими руками стекла. Даём остыть нашей «запеканке» в течение получаса, снимаем скотч, нежно оттираем остатки клея, и устанавливаем фары на свои места.

После того как фары и бампер установлены на свои места, обязательно посещаем мастера настройки фар, для правильной регулировки угла наклона.

В процессе эксплуатации, были выявлены некоторые недостатки, которые следует устранить:

— будет лучше, если внутреннюю хромированную маску ФАРЫ покрасить в матовый чёрный цвет, это избавит от лишних бликов и засветок.

— при обратной установке стекла на фару, используйте фарный герметик, иначе возможно запотевание стекла фар в дождь или после мойки.

— советую сразу установить очиститель фар высокого давления СКИФ! Это избавит от постоянной потребности в протирке фар в слякоть. Очень полезное дополнение, для тех кто любит комфорт! К тому же данный девайс продлевает срок жизни стекол фар без потери прозрачности.

— по завершению установки билинз, ПЕРЕД УСТАНОВКОЙ СТЕКОЛ НА МЕСТО, произведите точную настройку фар и убедитесь в точности выставления горизонта!

Светлой дороги Вам и как говорится: «Ни гвоздя ни жезла!»

Установка биксенона

Она производится при помощи такого инструментария, как:

• 2 отвертки с широким жалом:
• 1 крестовидная отвертка для разбора оптики;
• 1 крестовидная отвертка для демонтажа линзы;
• перчатки из ткани;
• пассатижи.

Подготовительные работы

Качественный монтаж БЛ в фары обеспечит тщательная подготовка к данной процедуре. Так вы избежите временных затрат при разогреве корпуса. Итак, подготовка требует проведения следующего алгоритма действий:

1. Широкой крестообразной отверткой отвинчиваем саморез, который держит лампу. В сторону откладываем пластину с креплением и лампу конструкции.
2. Определите тип цоколя лампочки и подберите нужные кольца (переходники). Примерьте их на конструкцию.
3. Не нужно отклеивать защитную пленку со стекол линз полностью, только у основания.
4. На корпусе есть отметка ТОР. Найдите ее и помните, что в процессе разбора она должна смотреть только вверх.

Линзы подготавливаем к установке в фары следующим образом:

• Б/у линзы снимаем и очищаем их внутреннюю поверхность при помощи пластиковой щетки. Для полировки фар используем ветошь с полиролью. Если изделие слишком загрязнено, очищаем его в мыльной воде, далее – сушим.
• Убираем патрубки, заглушки, поворотники и прочие части конструкции. При наличии удерживающей стекла скобы также демонтируем ее.
• Откручиваем крепления, снимаем резиновый чехол (при его наличии), защищающий место размещения лампочки и убираем фиксирующую пружину.

Разогревание и разборка

Сделать герметик более мягким и быстро разъединить стекло с корпусом фары поможет нагревание вещества мощным промышленным феном в термобоксе. Для его изготовления берем обычную коробку и кладем туда фару. При наличии большого количества щелей проклеиваем их скотчем. Плотно закрываем коробку, вставляем в нее сопло фена и включаем на мощность от 250 градусов. Дальше следует надеть перчатки либо намотать на руки полотенце, чтобы избежать вероятных ожогов. Периодически осматриваем фару.

Как только корпус начнет «расходиться», вынимаем фару из термобокса и кладем ее стеклом вниз. При помощи отвертки ОСТОРОЖНО отсоединяем детали у острого края для предотвращения сколов. Бережем рефлектор от попадания герметика.

Монтаж и установка линз в фары

Монтаж линз в фары подразумевает выполнение следующих действий:

1. Продеть проводку управления шторками и питанием в отверстие для лампы.
2. Установить линзу в рефлектор фары. С обратной стороны закрутить шайбу, кольцо и другое крепление.
3. После затягивания корпус должен держаться довольно плотно, иначе подтяните гайку.
4. Нанести герметик по краям стыков тонким слоем.
5. Плотно прижать оптику к корпусу.

Устанавливаем БЛ в фары и фиксируем все крепления. Оставляем на ночь для просушивания. Затем монтируем проводку согласно соответствующей схеме.

Регулировка

Это обязательный этап. Линзы в фары под ксенон после установки требуют регулировки – только так можно добиться эффективности от этих устройств и не слепить встречных водителей. Для настройки нужна ровная вертикальная поверхность, рулетка и что-либо для нанесения разметки на стену.

Машину ставят к стене близко, насколько это возможно. Что делается далее? На поверхности стены проводят линию, которая соответствует вертикальной оси машины. Затем нужно отъехать на расстояние 7,5 метра.

Рулеткой меряют расстояние от земли до центра линзы. Далее измеряют расстояние от линзы до вертикальной оси машины. Затем на стене находят точку, которая расположена на уровне фар. От этой точки на расстоянии вниз на 3,5 сантиметра проводят еще одну горизонтальную линию. На нее опускают две линии перпендикулярно – они должны соответствовать центрам обеих линз. Фары регулируют корректором так, чтобы световой пучок был четко на точке пересечения горизонтальной и вертикальной меток. Именно так настраивают линзы в фары под ксенон.

Установка ксенона в противотуманки

Для установки ксенона в противотуманные фары лучше всего подойдет ксенон с цветовой температурой 4300 и 5000К, так как он лучше всего показывает себя на мокрой дороге и в тумане.

Зачастую противотуманные фары находятся под главным светом, поэтому для их установки сначала необходимо снять бампер. Можно просто открутить болты, которые крепят арки передних колес и боковые стороны бампера.

Далее отключаем штатные противотуманки от питания, достаем старые лампочки и вставляем ксеноновые. Помните о том, что нельзя касаться колбы ксеноновой лампы руками (можно использовать перчатки). После этого подключаем ксеноновую лампу к питанию противотуманок и к блоку розжига.

Лучше сразу проверить работоспособность системы. Заведите автомобиль и проверьте, светит ли одна противотуманка.

Установка ксенона в ПТФ и проверка работоспособности ламп перед окончательной установкой.

Вторая лампа устанавливается абсолютно аналогично. Схема подключения ксенона в противотуманках такая же, как и при подключении ксенона в главных фарах. Теперь необходимо установить блоки розжига. Из наиболее популярных мест установки можно отметить пространство под передним бампером и под капотом. Крепятся они с помощью двустороннего скотча, хомутов или специальных креплений (если они были в комплекте). Старайтесь выбрать наиболее защищенное место.

А вот собственно и результат.

Возможно, вам будет интересно посмотреть видео по установке ксенона в противотуманные фары Лады Приоры.

Источник

Рассмотрение ситуации с юридической точки зрения

Бытует мнение, что использование ксеноновых фар в России запрещено. Разумеется, это не так. Если ксеноновые фары изначально были в заводской конструкции, никто и никогда не придерётся к ним. А вот насколько законна установка новых линз? Или установка иного источника освещения? Этот вопрос довольно щекотливый, так как многие водители тюнингуют свои фары, не соблюдая законодательство РФ.

Таким образом, устанавливая газоразрядные (ксеноновые) лампы в фары, предназначенные для галогенных источников света, вы нарушаете закон, так как подвергаете опасности себя и других участников дорожного движения.

Несоответствие линзы типу фар может быть замечено инспекторами ГИБДД или выявлено во время прохождения техосмотра. Поэтому, если вы всё же решили перейти на ксеноновые лампы, лучше всего будет купить новые фары, предназначенные для этого типа освещение. Конечно, это обойдётся вам значительно дороже, но в противном случае вы можете быть лишены водительских прав на срок от 6 месяцев до года.

Что нужно для установки

До начала работы следует разобраться, можно ли использовать данный вариант для авто и не возникнет ли проблем с законом. Поэтому необходимо учесть несколько важных аспектов:

1. Подходят ли фары для использования ксеноновых источников света. Информация об этом всегда есть в маркировке на корпусе, поэтому стоит изучить ее. Если конструкция предназначена только для галогенных лампочек, работу лучше не проводить.
2. Какое стекло установлено на фаре. Если это обычный рассеивающий вариант, то свет из линзы будет распределяться неправильно. Лучше всего подойдет гладкое стекло, его можно приобрести отдельно, так как все равно придется снимать этот элемент при работе.

Если на модели устанавливались фары разного типа, можно приобрести бывший в употреблении вариант, который подходит под линзы и установить их, чтобы не нарушать закон.

Многообразная «палитра» линз

Современные модели иномарок и продукция отечественного автопрома неплохо воспринимает установку светодиодных линз и контактирует со следующими модификациями.

• Фара параболического типа относятся к базовому варианту, в составе его парабола, отвечающая за рассеивание, расширение лучевого потока и источник светового луча. Инструмент, выдающий луч, встроен посередине.
• Эллипсоидные рефлекторы создают 2 потока, собирает их воедино линза.
• Отражатели, имеющие произвольную форму, изготовлены из нескольких секций, «рождающих» собственный луч, собираемый также в единую гармонию большой мощности.

О целесообразности линз в автооптике

Вам будет интересно:Внедорожный тюнинг «Нивы-Шевроле»: особенности и рекомендации

В стандартной комплектации автомобиля завод монтирует обычные световые приборы, плохо справляющиеся с основной функцией: отмечается рассеянность, тусклость, недостаточность освещения. Работа их сводится лишь к ослеплению глаз встречных автомобилистов. Всю эту «прелесть» испытывает хозяин авто при въезде в повороты. При желании исправить ситуацию, установка линз своими руками поможет на 100 %. Круглый линзованный фонарь, имеющий форму колбы, наделен собственным корпусом, имеет в составе отражатель, линзу. Устройство монтируется в фару штатного характера. Иногда к оптике добавлен корректор.

С галогеновыми лампами такие приборы встраивать нельзя. Объяснение простое: лампы стандартного плана нагреваются в процессе движения, образуемое тепло приводит к деформации линзованных приспособлений.

Виды билинз

Биксеноновые линзы различают по размерам и поколениям на следующие виды:

• G-1 — линзы правильной круглой формы первого поколения. Имеют диаметр 80 мм и предназначены для установки в фары с цоколем типа H. В стандартный комплект G-1 входят две линзы с декоративной подсветкой «ангельские глазки», две лампы, монтажные элементы;

G-3 — универсальные биксеноновые линзы третьего поколения. Имеют круглую (иногда овальную) форму (диаметр 110 мм) и могут быть установлены в фары с цоколями типа Н1, H7 и HB4. В комплект входят те же элементы, что и для G-1;

G-5 — самые маленькие линзы. Их диаметр всего 64 мм, однако по характеристикам они ничем не уступают предыдущим поколениям. G-5 также универсальны и могут устанавливаться в фары с цоколями Н1,H4,H7,HB4. Состав комплекта этих линз может быть разный. Всё зависит от производителя
