Рено Логан – надежный, экономичный по расходу топлива и недорогой в обслуживании автомобиль. Благодаря простой конструкции большинство ремонтных работ владелец может выполнить самостоятельно, не прибегая к помощи мастеров, значительно сэкономить деньги. Отличному тому подтверждением является замена ламп ближнего и дальнего света. Данная операция проста и не займет много времени.

Какую лампу выбрать?

Прежде, чем приступать к работе, необходимо подготовиться. Важно правильно подобрать лампу. Мы учли рекомендации производителя и предлагаем таблицу, в которой приведены осветительные приборы, предназначенные для использования в Renault Logan.

Так, для ближнего и дальнего подходит тип Н4. Главная особенность таких ламп в наличии двух нитей накаливания. Чтобы выполнить полную ревизию головного света, достаточно установить 2 новые. Такой тип устройств имеет недостаток, который кроется в высокой цене.

Алгоритм замены

Замена лампочек на Рено Логан предусматривает выполнение таких действий:

• Отключение минусовой клеммы от аккумулятора;
• Снятие крышки. Для этого необходимо нажать на фиксатор и потянуть ее на себя;
• Извлечение колодки и уплотнительного чехла;
• Снятие пружинного фиксатора;
• Устранение перегоревшей лампы и установка новой;
• Сбор блок-фары в обратном порядке.

Отличаются ли фары на разных поколениях Логана

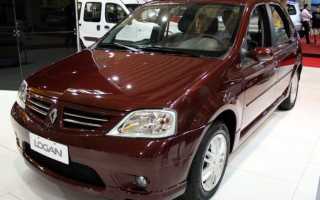

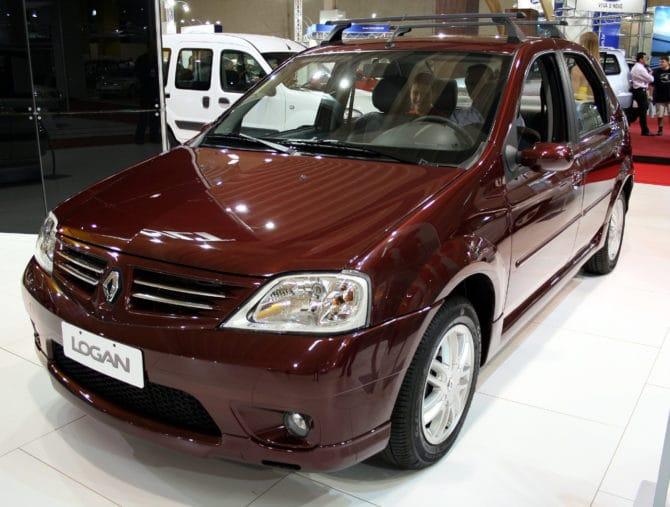

На сегодняшний день автомобиль Renault Logan насчитывает два поколения. Первое начало свою жизнь в 2005 году на (Москва) и закончило в 2015.

Второе поколение родилось в Тольятти (АвтоВАЗ) в 2014 году, и выпуск его продолжается по сей день.

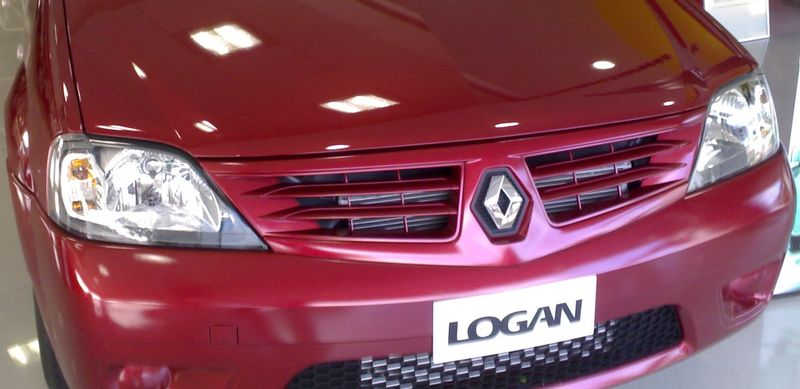

Как видно из приведенных фото, блок-фары у поколений несколько отличаются, и отличия эти не только внешние, но и конструктивные. Тем не менее алгоритм замены ламп габаритных огней у Рено Логан I и Рено Логан II почти одинаков. Единственное отличие – защитная крышка (Логан II), которая закрывает цоколь лампы габаритов.

Что касается задних фонарей, то конструкция их не изменилась вовсе, а значит, и алгоритм замены лампочек в них остался прежним.

ЗАМЕНА ЛАМПОЧЕК ПЕРЕДНЕЙ ФАРЫ НА ЛОГАН ЛАДА ЛАРГУС | REPLACING HEADLIGHT BULBS FOR Logan Lada Largus

Какие лампы ставит в фары Рено Логан

Рено Логан — экономный седан, разработанный Французской фирмой в 1998 году. В России продажи данной модели были начаты в 2004 году. Логан очень востребован не только в нашей стране, но и в ряде других стран, таких как Румынии, Индии, Марокко, Иране и Колумбии. В зависимости от рынка, Логан может реализовываться под марками Dacia, Renault и Nissan. Первый кузов этой модели был седан.

Но в 2006 году на Французском автосалоне были показаны кузова универсал и грузовой фургон. Логан в кузове хэтчбек уже назывался Рено Сандеро. Главной задачей конструкторов была доступная цена данного автомобиля и конкурентоспособность таким моделям, как Fiat Albea, Hyundai Accent и т.д. Первый рестайлинг был сделан 2008 году, изменения были минимальны, как внутри, так и внешне. Новое поколение Логан было выпушено в 2012 году. Машина получила новую внешность, она стала чуть длинней и уже.

Для того чтоб Логан оставался по прежнему дешевым, конструкторам пришлось отказаться от сложных выштампованных деталей кузова. В минимальном наборе опций нет подушек безопасности, электроусилителя руля и электростеклоподъемников. Так же было решено не создавать новые моторы для второго поколения модели, а оставить хорошо показавшие себя, проверенные временем двигателя. В комплектациях Рено Логан не устанавливался ксенон, в фарах всегда были галогеновые лампы, по этому свет оставлял желать лучшего. Так как свет напрямую влияет на безопасность движения, водителю необходимо знать какие установлены лампы, а так же умение их заменить.

Что потребуется для самостоятельного ремонта Renault Logan?

1. Медицинские перчатки (одеваются при обращении с новыми лампочками)

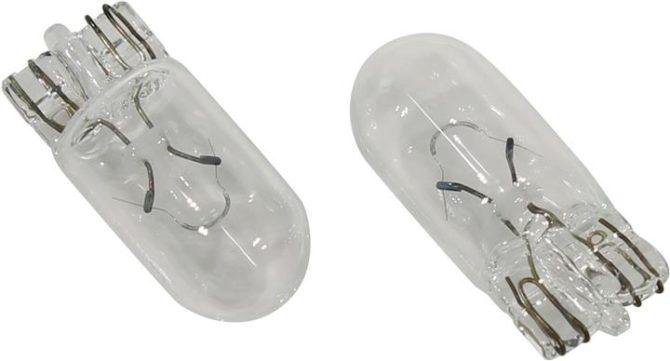

2. Лампочки габаритного света W5W (4 шт) (как на фото)
3. Отвертка с крестовой головкой (для съема задних габаритов)

Обратите внимание, что если вы возьметесь за стекло лампы сальными или грязными пальцами, то освещение выйдет из строя в 5-10 раз быстрее, чем указано в заявленном сроке службы. Поэтому, достаем лампы из упаковок и устанавливаем их строго в медицинских перчатках.

Теперь переходим к нашему Рено Логан, замена лампы осуществляется с передней стороны, а затем с задней.

Необходимые инструменты

Замена габаритных ламп на Renault Logan потребует использования следующих инструментов и материалов:

• чистые тканевые или резиновые перчатки;
• 4 штуки галогеновых лампочек с цоколем W5W;
• спирт для протирки колб;
• отвертка с жалом под крест;
• ключи на 8 и 10;
• для демонтажа аккумулятора понадобится головка на 13;
• удлинитель;
• ветошь.

Наличие перчаток позволяет сохранить в чистоте колбы галогеновых приборов. Жирные пятна от рук становятся причинами быстрого образования темных пятен и приводят к выходу лампочки из строя. Свет становится тусклым и неравномерным, быстро теряющим яркость. Срок службы при этом снижается в 5-10 раз от заявленного производителями.

Какие лампочки понадобятся

Для начала выясним, какие лампы используются в Рено Логан в качестве габаритных. В обоих поколениях они одинаковые. В передних фарах в качестве габаритных производитель установил приборы накаливания W5W мощностью 5 Вт:

В задних фонарях за габаритные огни и стоп-сигнал отвечает один прибор (тоже накаливания) с двумя спиралями – P21/5W.

Если есть желание, то вместо обычных приборов накаливания можно установить светодиодные того же типоразмера.

Диодные аналоги W5W и P21/5W

А теперь по инструментам и принадлежностям. Нам не понадобится ничего особенного:

• крестообразная отвертка (только для Рено Логан I);
• хлопчатобумажные перчатки;
• лампочки на замену.

Артикулы и параметры подходящих ламп

Габаритный свет Рено Логан реализован галогеновыми светильниками с цоколем W5W для передних фар и P21/5W — для задних. Такова заводская комплектация, изменять которую по действующим правилам запрещено. Однако, многие пользователи предпочитают ставить более яркие и экономичные светодиодные лампочки. Обычно используются конструкции с 13 кристаллами.

Важно! Они меньше расходуют энергии и обладают повышенным сроком службы. Этот вариант не годится для замены передних габаритов, так как они установлены в блок-фарах вместе с сильно греющимися лампами головного света. Светодиодные устройства не могут работать в таких условиях и быстро выходят из строя. Эту особенность следует учитывать при выборе подходящих ламп.

https://youtube.com/watch?v=Id7MYnIzCQo

Автомобильные лампы для renault logan

Дебют Logan состоялся осенью 2004 года. Производство было налажено в Румынии, автомобиль поставляется на рынки стран третьего мира. В Румынии выходит под маркой Dacia, принадлежащей ныне французской фирме. В 2005 году Logan начали выпускать в Москве под маркой Renault. Разработанный в рекордные сроки, всего за пару лет, Logan имеет кузов, вместительный скромный дизайн без особых изысков и достаточно современный салон. В основе Logan лежит платформа «В», на базе которой построены Renault Modus, Nissan Micra и последнее поколение Renault Clio.
Внешность вполне гармонично сочетается с интерьером Logan — минимум роскоши при максимально возможной функциональности. С эстетической точки зрения основным достоинством салона является передняя панель. Несмотря на то, что она явно изготовлена из материалов далеко не высшего качества, выглядит все вполне презентабельно: круглые дефлекторы воздуховодов, полусферический «козырек» приборной панели, отделанная полированным алюминием центральная консоль с крупными кнопками и переключателями.

Весьма к месту пришелся и довольно большой трехспицевый руль, позаимствованный у Clio. В остальном внутреннее убранство особыми стилистическими изысками не отличается. Салон Logan прост и непритязателен: светло-серый пластик, мягкий ворсистый потолок, тканевая обивка сидений, черный ковролин на полу. Довольно вместительный на заднем сидении достаточно удобно устраиваются компания из трех человек. К тому же есть одно неоспоримое достоинство — все панели изготовлены и подогнаны с практически идеальной точностью. Все необходимые органы управления сосредоточены на подрулевых переключателях и центральной консоли, что весьма удобно. Примечательно, что сиденье водителя имеет минимум регулировок, а рулевая колонка не перемещается вовсе. Изменять высоту подушки сиденья возможно только в комплектации Privilege.

Пошаговая замена габаритной лампы Рено Логан

Чтобы заменить лампу нужно снять аккумулятор, но если у вас тонкая ладошка то можно попробовать поменять и не снимая аккумулятора.

Это интересно: Ремонт и замена моторедуктора печки ВАЗ-2110: практические рекомендации

1. Открываем капот и просовываем руку в направлении цоколя габаритного огня.

2. Беремся за цоколь пальцами и поворачиваем его на 90 градусов по часовой стрелке.

3. Вынимаем цоколь из фары, он будет вместе с лампой.

4. Меняем лампу.

Лампа просто выдергивается из цоколя на себя, так же само устанавливается.

5. Берем цоколь с уже замененной лампой и вставляем в корпус фары.

6. Далее проворачиваем цоколь на 90 градусов против часовой стрелки и работа завершена.

Замена габаритных огней сзади

• Отсоединяем клемники на аккумуляторе
• Отгибаем обшивку багажника (в районе фар)

• Выдергиваем разъем питания фары

• Выкручиваем отверткой верхний и нижний крепеж. Обратите внимание, что когда осуществляется замена ламп габаритных огней на Логан II (2020 года выпуска), там вместо саморезов установлены пластиковые зажимы, их нужно выкручивать руками
• Извлекаем блок-фару

• Меняем сгоревшую лампочку. Для этого нужно немного надавить на лампочку и слегка её провернуть. Достаем изношенную лампу и вставляем новую (надавили и провернули)
• Ставим блок-фару на место
• Обслуживая Рено Логан, замена лампы должна осуществляться сразу с дух сторон

Ознакомьтесь с видео-уроком, как заменить заднюю лампочку:

Материал по теме: Как заменить воздушный фильтр на Лада Лагрус

Некоторые специалисты рекомендуют использовать вместо классической W5W лампочки диодный аналог. Существуют лампочки габаритного света на 13 диодах. Это энергоэффективный вариант подсветки.

По стоимости эти два вида лампочек примерно эквивалентны, но диодный свет более сильный и он расходует чуть меньше электроэнергии.

Надеюсь, вам стало понятно, как осуществляется замена лампочки в Логане в передней фаре и с задней стороны.

Замена лампочки переднего габарита на Рено Логан

Многие владельцы Рено Логан при выходе лампочек из строя отправляются на СТО для их замены. Но проблему можно решить и самостоятельно. Менять лампочку габаритного огня так же просто, как и любую другую. Тем более, если у Вас подключена сигнализация на эти огни, то лампочки могут перегорать чаще обычного.

Так как каждого такого светового элемента, есть свой срок годности, никто не застрахован от того, что в пути одна из них не выйдет из строя и придётся экстренно производить её замену.

Меняя лампочки габаритных огней в передних блок-фарах, совсем необязательно эти фары снимать, как рекомендует большинство ресурсов в сети. Даже моя рука (а она не самая изящная) в состоянии добраться до патрона габаритов, расположенного с тыльной стороны фары. Если кому-то мешает аккумуляторная батарея, ее можно снять. Мне она не мешает.

В операции нет ничего сложного, и физических усилий она не требует.

Итак, открываем капот моторного отсека и начинаем замену. Правая блок фара. Просовываем руку в щель между аккумулятором и кузовом и на ощупь отыскиваем патрон габаритных огней. Внешне он выглядит так:

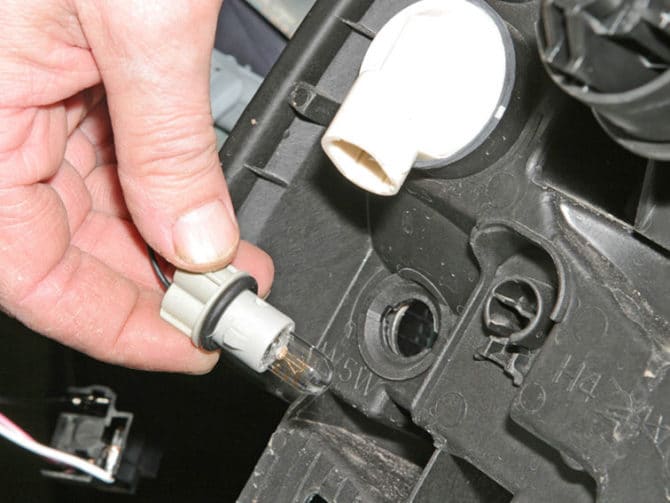

Проворачиваем патрон на 90 градусов против часовой стрелки и вынимаем его вместе с лампочкой.

Демонтируем лампочку простым выдергиванием и на ее место ставим новую. После этого производим все действия в обратном порядке: устанавливаем патрон на место и фиксируем его поворотом на 90 градусов по часовой стрелке.

С левой фарой все несколько сложнее, поскольку щель намного уже и подбираться к патрону придется со стороны блока основного света. Моя рука в эту щель пролазит, если твоя нет, то придется частично разобрать блок-фару. Снимаем пластиковую защитную крышку с люка основного света.

Отключаем питание основного света, отсоединив разъем. Снимаем резиновый уплотнитель.

Это интересно: ДТВВ: что это за датчик и на что он влияет

В результате щель станет шире, и в нее легко можно будет пролезть. Точно так же снимаем патрон, меняем лампочку, вставляем патрон, не забываем поставить уплотнительный манжет и подключить колодку питания основного света.

Для владельцев Рено Логан II процесс замены ламп передних габаритных огней отличается несущественно. Единственное отличие состоит в том, что патрон лампы габаритных огней закрыт защитной крышкой. Поэтому выполняем следующие действия:

1. Нащупываем и снимаем крышку (маленькую).
2. Нащупываем и снимаем патрон (поворотом).
3. Меняем лампу.
4. Устанавливаем патрон и надеваем крышку.

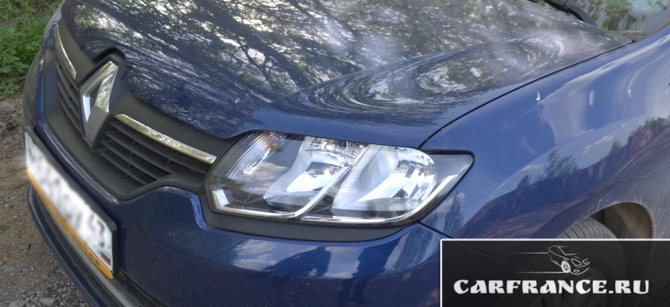

Передняя блок-фара

Блок-фара (авто редакции)

В Логане устанавливаются блок-фары, а потому в одной конструкции находятся лампы ближнего света и дальнего света и указатели поворотов. При замене любой из ламп, отключать аккумулятор не обязательно. Противотуманные фары находятся отдельно от блок-фары снизу бампера, подробнее о замене в них лампы здесь.

Какие лампы стоят в передних фарах Рено Логан

• лампа ближнего/дальнего света — H4 (примерно 150 рублей);
• лампа поворотника — PY21W (примерно 45 рублей);
• лампа габарита — W5W (примерно 20 рублей).

Диодные лампы

Некоторые Логановоды рекомендуют при замене использовать диодные лампы. С ними уменьшается потребление тока, и улучшается видимость на дороге. Мы рекомендуем Вам обратить внимание на лампы с количеством диодов не менее 13-ти штук.

Установка диодных ламп не заменит Вам требование ездить с включенными дневными ходовыми огнями, или противотуманными фарами.

Обычные и диодные лампы в габаритные огни

Установка диодных огней ничем не отличается от обычных. А свет от диодных лучше, потребление тока тоже меньше. Самое главное — сделать правильный выбор.

13-ти диодная габаритная лампа

Стало намного ярче

Если вы хотите поменять лампу ближнего света на Рено Логан, то в этой статье всё подробно об этом написано.

Последовательность действий

• Отсоединяем «минус» фары;
• Снимаем передний бампер и освобождаем подход к креплению корпуса;
• Выворачиваем болты блок-фары;
• Аккуратно отсоединяем тросовой привод светового корректора;
• Выкручиваем три самореза, держащих блок-фару и отклоняем её в сторону;
• Отжимаем фиксирующее устройство и снимаем крышку;
• Колодку соединения проводов аккуратно разделяем;
• Ниже основной лампы освещения видим патрон габарита. Чтобы поменять, добраться до него можно, не снимая бампера и корпуса блок-фары, а лишь аккуратно просунув руку между фарой и двигателем;

• На левой фаре поворачиваем патрон по часовой, на правой — против часовой стрелки и свободно его вынимаем;
• Удаляем лампу.
• Лампы Рено имеют артикул W5W. Проверяем номер и марку и ставим её на место.
• Собираем обратно блок-фару, соединяем колодку проводов, устанавливаем трос корректора света и бампер и крепим корпус.

Внимание! Не прикасайтесь к колбе лампы руками – работайте в нитяных перчатках, во избежание быстрого выхода лампы из строя.

Если вы любитель ярких световых решений, советуем выбрать лампу типа new technology, изготовленную на основе светодиодных элементов, которых насчитывается не менее 15 штук. Они продаются практически во всех автомагазинах, но их стоимость высока и находится в пределах 2700 рублей. Если нету каталожных вариантов от 2012, 2013, 2014 и 2015 года, можно купить аналоги от 2010, 2021 и 2017 годов.

Это интересно: Замена батарейки в ключе Фольксваген Туарег

Блок-фары на всех поколениях автомобилей Логан не отличаются по размерам. На моделях 2006 и 2007 года на поворотниках было матовое стекло, с 2008 года по 2012 — обыкновенное прозрачное, а начиная с 2012 и по настоящее время — оранжевый отражатель.

Диодные лампы

Некоторые Логановоды рекомендуют при замене использовать диодные лампы. С ними уменьшается потребление тока, и улучшается видимость на дороге. Мы рекомендуем Вам обратить внимание на лампы с количеством диодов не менее 13-ти штук.

Установка диодных ламп не заменит Вам требование ездить с включенными дневными ходовыми огнями, или противотуманными фарами.

Обычные и диодные лампы в габаритные огни

Установка диодных огней ничем не отличается от обычных. А свет от диодных лучше, потребление тока тоже меньше. Самое главное — сделать правильный выбор.

13-ти диодная габаритная лампа

Стало намного ярче

Если вы хотите поменять лампу ближнего света на Рено Логан, то в этой статье всё подробно об этом написано.

Замена заднего габарита

Задние фонари у Рено Логан I и Рено Логан II имеют практически одинаковую конструкцию. Отличие состоит лишь в том, что в первом поколении фонарь крепится при помощи винтов под крестообразную отвертку (второе поколение – винтовые пластмассовые гайки-барашки) и фиксаторов основной платы 5, а не 2.

Рассмотрим для начала процесс замены ламп задних габаритов (они же лампы стоп-сигналов) на Рено Логан II, поскольку эта модификация более распространена в России. Прежде всего отворачиваем две пластмассовых гайки, крепящие фонарь. Они выполнены в виде барашков, и ключ не понадобится.

Место расположения фиксаторов заднего фонаря в Рено Логан II

Теперь снимаем фонарь: покачиваем и аккуратно тянем назад по ходу автомобиля.

Отключаем разъем питания, нажав на защелку.

Кладем прибор на мягкую поверхность лицом вниз и снимаем мягкую уплотнительную прокладку.

Плата с лампочками крепится при помощи двух защелок. Отжимаем их и снимаем плату.

Лампу, отвечающую за габариты, я отметил стрелкой. Снимается она легким нажатием и поворотом против часовой стрелки до упора. Меняем лампу на исправную, устанавливаем плату на место, подключаем разъем питания, крепим фару.

С Рено Логан I действия несколько иные. В первую очередь снимаем часть обивки багажника напротив фонаря. Под обивкой мы увидим два самореза, расположенные на том же месте, где находятся гайки-барашки в Рено Логан II (см. фото выше). Отворачиваем их крестообразной отверткой и снимаем фонарь. Остальные действия по замене ламп габаритных огней аналогичны. Единственно, плата ламп в Логан I может крепиться как на двух, так и на пяти защелках – зависит от модификации фонаря.

Вот вроде и все о замене лампочек габаритных огней в автомобиле Рено Логан. Если ты внимательно прочитал статью, то без труда справишься с этой задачей самостоятельно, потратив на замену не более 5 минут.

Лампы применяемые на renault logan

Наименование	Обозначение по ЕЭК	Мощность, Вт	Позиция на фото
Блок-фара:
лампа дальнего/ближнего света	Н4	60/55	1
лампа переднего указателя поворота	PY21W	21	5
лампа габаритного света	W5W	5	7
Лампа противотуманной фары	Н11	55	2
Лампа бокового указателя поворота:	WY5W	5	6
с белым рассеивателем с оранжевым рассеивателем	W5W	5	7
Задний фонарь:
лампа указателя поворота	P21W	21	4
лампа габаритного света и сигнала торможения	P21/5W	21/5	3
лампа противотуманного света	P21W	21	4
лампа света заднего хода	P21W	21	4
Лампа дополнительного сигнала торможения	P21W	21	4
Лампа фонаря освещения номерного знака	W5W	5	7
Лампа фонаря освещения багажника	W5W	5	7
Лампа плафона освещения салона	W5W	5	7
Лампа индивидуального освещения	W5W	5	7
Лампа фонаря освещения вещевого ящика	W5W	5	7
Лампа подсветки прикуривателя	W1.2W	1,2	8
Лампа подсветки блока управления вентиляцией, отоплением и кондиционированием	W1.2W	1,2	8

Сейчас читают: 11.3.3. Renault Logan. Эксплуатация, обслуживание и ремонт автомобилей Рено Логан c 2005 года выпуска. Электрические схемы. Схемы включения ближнего и дальнего света фар, включения указателей поворотов, аварийной сигнализации и включения габаритного света. — «ВАЖНО ВСЕМ» — автотранспортный портал
то-же на картинке

Замена ламп блок-фары — дальнего и ближнего света

Снимите крышку А. Отсоедините разъем лампочки 1. Отсоедините пружинный фиксатор 4 и извлеките лампочку.

Тип лампочки: Н4.

Замена лампы габаритного фонаря

Поверните на четверть оборота патрон 2, чтобы извлечь лампочку.

Тип лампочки: W5W.

Замена ламп указателей поворота

Поверните на четверть оборота патрон 3, чтобы извлечь лампочку.

Тип лампочки: лампа грушевидной формы с байонетным цоколем 21W.

Тип лампочки: PY21W.

Чистка фар

Фары оборудованы стеклом из поликарбоната.

Для чистки следует использовать мягкую ткань или вату.

Если загрязнения не очищаются всухую, слегка смочите мягкую ткань (или вату) в мыльном растворе и протрите загрязненные места, затем протрите еще раз мягкой влажной тканью или ватой.

Закончите чистку, осторожно вытирая мягкой сухой тканью.

Использование моющих средств, содержащих спирт, запрещено.

Замена ламп задних фонарей

Выкрутите винты 1 и извлеките блок задних фонарей.

Снимите пеноматериал 2.

Отсоедините патрон, нажав на фиксатор 3.

4 — Габаритный фонарь и фонарь стоп-сигнала. Лампочка грушевидной формы с баионетным цоколем с двумя нитями накаливания Р 21/5 W. 5 — Указатель поворота. Лампочка оранжевая, грушевидной формы с баионетным цоколем Р 21 W. 6 — Фонарь заднего хода. Лампочка грушевидной формы с баионетным цоколем Р 21W.

Противотуманный фонарь. Лампочка грушевидной формы с баионетным цоколем Р 21W.

Замена лампы дополнительного стоп-сигнала

Доступ к третьему стоп-сигналу 7 осуществляется через багажный отсек.

Поверните патрон 8 на четверть оборота, чтобы извлечь лампочку.

Тип лампочки: Р 21W.

Замена лампы фонаря освещения номерного знака

Освободите патрон 9 с помощью инструмента типа плоской отвертки.

Отсоедините отражатель для доступа к лампочке 10. Тип лампочки: W5W.

Особенности регулировки фар

Настройка ламп осуществляет путем работы с несколькими корректорами. В Рено Логан создана система управлениями ими из салона при помощи переключателя и системы тросов. Эти корректоры помогут вам настроить такие параметры, как угол и другие.

В некоторых случаях работа корректора фар может быть нарушена и управление им из салона станет невозможным. Причина неполадки может быть как в нем самом, так и в системе тросов – их может потребоваться заменить.
