При неисправности стартера на ВАЗ 2110 или его втягивающего реле, его необходимо снимать с автомобиля для диагностики или полной замены. В большинстве случаев причиной отказа устройства является именно выход из строя втягивающего, но бывают случаи, когда виновников является сам стартер. Если вам необходимо снять его с автомобиляЮ то для этого понадобится:

1. Ключ рожковый на 13
2. Головка с воротком
3. Головка торцевая на 13

Компоновка двигателя ВАЗ 2110 такова, что прежде, чем приступить к процедуре снятия, необходимо будет снять корпус воздушного фильтра, чтобы получить доступ к стартеру.

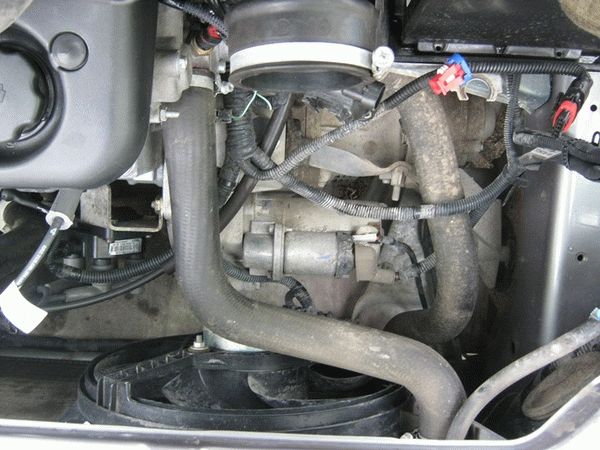

Выше показано его местонахождение, когда корпус воздушного фильтра снят. Теперь необходимо отсоединить клемму «минус» аккумуляторной батареи, а также провода питания стартера. Один из которых необходимо открутить ключом на 13, предварительно отогнув резиновый защитный колпачок:

А второй снимается просто, достаточно потянуть за него в сторону:

Далее можно приступать к откручиванию гаек крепления стартера. В зависимости от модели устройства, которое установлено на вашей ВАЗ 2110, оно может крепиться как двумя, так и тремя шпильками. В данном случае стартер крепится с помощью двух шпилек, гайки которых необходимо открутить:

После того, как с этой задачей справились, можно аккуратно отвести стартер в сторону:

И окончательно вынимаем его вверх, результат чего показан на приведенной ниже фотографии:

При необходимости покупаем новый стартер, цена которого на ВАЗ 2110 составляет от 2000 до 3000 рублей в зависимости от производителя и типа: редукторный или обычный. Разумеется, что идеальный вариант — это редукторный, так как он крутить двигатель с большей скоростью и запуск осуществляется намного увереннее.

Замена стартера на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать! Стартер — в автомобиле есть много важных электронных вещей, но стартер и генератор являются самыми важными и поэтому за ними нужно осуществлять уход и не давать работать на износ, вот к примеру если генератор очень быстро захотите убить, то достаточно будет клемму минус с аккумуляторной батареи скинуть и ждать момента, пока диодный мост выйдет из строя, со стартером тоже всё просто, достаточно будет крутить его (Бывают случаи же когда двигатель не заводится) пока он не выйдет из строя (Стартер вообще долго крутить не в коем случае нельзя, 10 секунд без остановки уже являются долгими для него, поэтому перерывы в 30 секунд соблюдайте если автомобиль больше 10 секунд не хочет заводится) и можно ехать покупать новый и что самое главное, так это то что без стартера очень и очень не удобно (Толкать постоянно автомобиль придётся), а без генератора и уехать даже не куда не сможете (Вернее сможете, пока аккумулятор полностью не сядет и не заглохнет в связи с этим машина), поэтому будьте аккуратны с этими вещами и не давайте на них слишком большую нагрузку которая может вывести их из строя.

Примечание! Чтобы произвести замену стартера на новый, вам понадобится из инструментов взять: Набор гаечных ключей и перчатки (Рекомендуем работать в перчатках, потому что расстояние маленькое и легко руки ободрать) и ещё смотровая яма пригодилась бы, или просто переднюю часть у автомобиля вывесите и колесо снимите, потому что стартер в самом низу находится и сверху до его нижнего болта вы никак не достанете!

Краткое содержание:

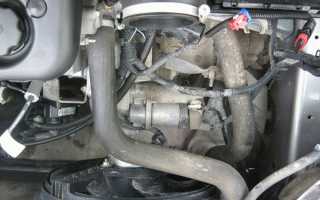

Где находится стартер? Если смотреть из верхней части автомобиля, то разглядеть его немного трудно будет, потому что будут мешать некоторые детали чтобы увидеть его, но всё же если смотреть под определённым углом, то всё достаточно хорошо видно, для наглядности на фотографии чуть ниже, стартер указан красной стрелкой.

Когда нужно менять стартер? Любая деталь время от времени изнашивается, то же самое и со стартером происходит, но чаще всего с ним случается одна проблема, он начинает щёлкать (Когда ключ поворачиваешь чтобы завести автомобиль), из-за этих щелчков машина не заводится и время от времени стартер может то схватывать, то щёлкать, кроме того ещё одна из причин которая говорит о том что стартер пришёл в негодность, это слабая его прокрутка, то есть вы ключ повернули, он начал крутить и крутит очень слабо, в связи с чем автомобиль не заводится толком и по долгу приходится ждать пока двигатель заработает (В этом случае ещё аккумуляторную батарею проверьте, возможно она разрядилась), кроме этих неисправностей и другие бывают, такие например как многократное включение стартера и его отключение или когда ключ поворачиваешь и слышен звук работы стартера но крутится он в холостую или когда стартер включаешь, слышен необычный шум (Треск или как будто якорь стартера за что то задевает и тому подобные шумы, которые вы сразу же поймёте).

Это интересно: Замена амортизатора передней стойки

Не крутит стартер на инжекторной ВАЗ 2110?

Не секрет, что без стартера автомобиль завести невозможно. Потому к его состоянию всегда следует относиться с повышенным вниманием. Если уберечь элемент не удалось, тогда выполнить ремонт своими руками вполне можно. Это будет куда дешевле, нежели обращаться на станции технического обслуживания.

Для начала изучите стартер ВАЗ 2110 по фото, что позволит составить о нем первое представление. Не переживайте, если вы ни разу даже не видели данный элемент. Это не помеха для того, чтобы разобраться в устройстве.

Замена стартера ваз 2110 -12 АВТОпрактик

Проект "ДЕСЯТКА". Замена стартера ВАЗ 2110

Стартер. Снятие и разборка. ВАЗ 2110-2112

Как заменить стартер на ВАЗ 2110-ВАЗ 2112?

Примечание! Первое и самое важное правило при работе с электрикой, это отключение аккумуляторной батареи чтобы она ток не подавала, делается это посредством скидывания клеммы минус с АКБ, как это сделать более подробно, читайте в статье: «Замена аккумуляторной батареи в автомобиле», пункт 1!

Снятие: 1) В начале загоните машину на смотровую яму, эстакаду или же поднимите переднюю часть очень высоко при помощи хорошего домкрата (Достаточно будет лишь одну сторону поднять, две сразу не обязательно) и колёсо с автомобиля снимите, после проделанной операции снимите пыльник или если у вас установлена защита картера, то именно и её снимите, потому что она будет препятствовать доступу к стартеру, сразу же после чего кстати в подкапотном пространстве либо находясь под автомобилем (Как вам удобней будет) верхнюю гайку крепления стартера выкрутите (см. большое фото) и гайку которая клемму к втягивающему реле крепит тоже открутите (см. маленькое фото) и скиньте эту клемму чтобы она не мешала (Рядом с этой клеммой ещё провод будет находится который к стартеру крепится, вы его тоже отсоедините).

2) И в завершение выкрутите гайку которая стартер снизу крепит (см. фото 1) и после этого, вытащите его аккуратно из картера сцепления и положите на землю или уберите куда вам нужно, если вдруг на исправность проверить стартер решите, то дадим пару советов как это делается, сперва плоской отвёрткой переместите взад, вперёд муфту по валу и убедитесь что она перемещается легко и не где не заедает (см. фото 2), затем шестерню всё той же отвёрткой или же пальцем руки крутните (см. фото 3), она так же должна легко крутится и крутиться только лишь в одном направлении она должна, если и по часовой и против часовой крутиться, то стартер разбирать и ремонтировать придётся, кроме этого ещё втягивающее реле можно проверить которые бывает иногда щёлкает и стартер не схватывает, для этого протяните два провода чтобы на обоих концах у них находились крокодильчики (Так просто удобней будет, можно и чисто оголённые провода провести), так вот красный провод на клемму плюс аккумулятора киньте и другой его конец на управляющей вывод (К этому выводу ещё провод крепится) втягивающего реле, что касаемо чёрного провода, то один конец на минус на аккумуляторную батарею киньте, а другой конец к корпусу стартера подсоедините как это всё на рисунке под номером 4 показано, после данной операции раздастся щелчок и муфта вперёд выйдет, когда провода уберёте опять же будет тот же самый щелчок и муфта назад убежит, ну и завершающая проверка, отсоедините этот самый провод от управляющего вывода тягового реле и подсоедините точно так же все провода с крокодильчиками, но только с убранным этим проводом и когда напряжение пойдёт, якорь у стартера должен будет завращаться с частотой более 5000 мин, если всё так и есть то стартер полностью исправен и кстати, не держите провода которые идут от аккумулятора и которые вы подсоединили к стартеру больше 10 секунд, а иначе со стартером могут начаться проблемы.

Установка: Установка нового стартера происходит в обратном порядке снятию, если не возникло желание полностью менять стартер, а вы его захотите перебрать, то в таком случае изучите статью под названием: «Ремонт стартера на автомобиле».

Дополнительный видео-ролик: Увидеть процесс замены такого элемента как стартер, вы можете в ролике который размещён чуть ниже, ну только там показано как через верх снять стартер не залезая под автомобиль, в статье же описан немножко другой способ, каким пойдёте именно вы, решать только вам, кстати кроме замены в этом ролике ещё и проверка на работоспособность стартера описывается подробно, хоть вся операция и производится на автомобиле ВАЗ 2114, но отличий от десятого семейства практически нет никакого.

Ремонтируем Стартер для автомобилей ВАЗ 2110-3708010 "КЗАТЭ" — Обзор

Принципы работы стартера ВАЗ 2110

К корпусу стартера закрепляются 4 магнита, которые изнутри крепятся алюминиевой втулкой. Крышка стягивается с корпусом при помощи двух шпилек. Вал якоря вращается в двух металлокерамических вкладышах, что установлены в крышке и опоре вала. Крутящий момент, посредством планетарного редуктора, придется на вал привода. Приводной вал соединён с муфтой свободного хода (обгонной муфтой) и приводной шестернёй. Посредством последней передаётся крутящий момент по направлению к двигателю от стартера. После запуска движения приводная шестерня их разъединяет. Это нужно, чтобы защитить редуктор и якорь стартера. Они могут повредиться от надмерной частоты оборотов. Втягивающее реле стартера ВАЗ 2110 выступает проводником для введения шестерни привода с зубчатым венцом маховика коленчатого вала. В его состав входят: магнит с двумя обмотками, якорь, контакты и возвращающая пружина. Принцип его работы основывается на электромагнетизме. Так же, от него зависит запуск питания электродвигателя стартера. Во время поворота ключа зажигания, напряжение передается на две обмотки тягового реле (втягивающую и удерживающую). Когда замкнулись контакты — отключается втягивающее реле ВАЗ 2110. Напряжение срабатывания должно быть не более 8 В. Если эта цифра занижена или завышена, в реле или приводе имеется неполадка. Пригодность привода зависит от того, как он будет выглядеть после завершению разборки стартера.

Процесс замены стартера на ВАЗ-2112

Старый и новый стартер

Нам понадобится непосредственно сам новый стартер, ключи «на 13» и «на 15», также можно использовать головки и трещотки для удобства.

Первым делом снимите минусовую клемму на АКБ (это необходимо для безопасности, во избежания короткого замыкания).

Открутите крепления стартера

Установка стартера производится в обратной последовательности, а для простоты вот небольшая и понятная схема подключения к реле стартера:

Схема подключения стартера к реле автомобиля

Или вот по этой схеме:

Тут более подробно

Для чего нужен стартер?

Внесём немного теории о системе зажигания и непосредственно о стартере.

Система зажигания необходима для запуска двигателя, сам стартер создан для создания мощного тока (путем прохождения, так скажем, через обмотку стартера). Это сделано для того, чтобы эта энергия провернула маховик на полуоборота.

Это интересно: Основные модели мотоциклетной техники и сферы их использования

Основные узлы стартера:

Более подробно вы можете вы увидеть на картинке

1. Передняя крышка с подшипником скольжения.
2. Бендикс (привод включения).
3. Планетарный редуктор.
4. Ротор с коллектором.
5. Корпус со статором.
6. Втягивающее реле.
7. Щеточный узел.
8. Задняя крышка с подшипником скольжения.Подробнее вы можете ознакомится на картинке.

Причины, при которых необходима замена стартера

1. Сломан якорь втягивающего реле.
2. Обрыв проводки.
3. Замыкание на минусе.

Большинство этих причин можно диагностировать, если попробовать завести двигатель путём замыкания контактов на стартере.

Технические характеристики стартера ВАЗ 2110

Итак:

• Номинальная мощь — 1,55 кВт;
• Максимальная сила тока до — 375 А;
• В состоянии заторможенности до — 700 А;
• Потребление тока на холостом ходу — 80 А

Схема стартера ВАЗ 2110 состоит из:

1 — вала привода; 2 — втулки передней крышки; 3 — ограничительного кольца; 4 — шестерни с внутренним кольцом обгонной муфты; 5 — ролика обгонной муфты; 6 — опоры вала привода с вкладышем; 7 — оси планетарной шестерни; 8 — прокладки; 9 — кронштейна рычага; 10 — рычага привода; 11 — передней крышки; 12 — якоря реле; 13 — удерживающей обмотки; 14 — втягивающей обмотки; 15 — тягового реле; 16 — штока тягового реле; 17 – сердечника тягового реле; 18 — контактной пластины; 19 — крышки тягового реле; 20 — контактных болтов; 21 — вывода «положительных» щеток; 22 — скобы; 23 -щеткодержателя; 24 — «положительной» щетки; 25 — вала якоря; 26 — стяжной шпильки; 27 — задней крышки с втулкой; 28 — коллектора; 29 — корпуса; 30 — постоянного магнита; 31 — сердечника якоря; 32 — опоры вала якоря с вкладышем; 33 — планетарной шестерни; 34 — центральной (ведущей) шестерни; 35 — водила; 36 — шестерни с внутренними зубьями; 37 — кольца отводки; 38 — ступицы с наружным кольцом обгонной муфты.

Рис. №1

Снятие и установка стартера на автомобиле ВАЗ 2110

В статье описана подробная пошаговая процедура с фото сопровождением по снятию и установки стартера своими роками на автомобиль марки ВАЗ.

Если у вашего автомобиля появились проблемы с заводкой, или стартер самостоятельно выключается (машина глохнет), непонятное звучание (шум) при завождении, тога это признаки неисправности стартера.

В таком случае необходимо произвести ремонт стартера или его полную замену новым. Если есть незначительные последствия, то можно отремонтировать своими руками, хотя раскрыв его, можно всегда найти и поменять внутренние неисправные или повреждённые части, что существенно уменьшит растраты, если покупать новый. Это к тому же и не так сложно, как кажется на первый взгляд.

В любом из этих случаев всё равно вам придётся заниматься его снятием и обратной установкой. Мы проводили снятие стартера на автомобиле ВАЗ 2110, на других моделях процедура похожая.

Замена втулок стартера ВАЗ 2109.

Добрый день дорогие посетители сайта zerga.ru. В данной статье, мы поговорим о стартерах, конкретно речь пойдёт о такой работе как замена втулок стартера ВАЗ 2107-2110. Данная проблема (износ втулок стартера), сильно распространённая среди автомобилей, которые эксплуатировались длительное время и нуждаются в частичном сервисном обслуживании по причине постепенного износа деталей.

Якорь стартера вращается на специальных втулках, изготовленных из бронзы с графитовыми добавками для уменьшения износа при трении. Ресурс втулок как правело большой и выход их со строя возможен только при длительной эксплуатации.

На автомобилях ВАЗ, устанавливается несколько видов стартеров, которые существенно отличаются друг от друга, но принцип замены втулок практически одинаков, так что будем рассматривать всё по порядку.

Не будим, как говорят «лить воду» и сразу перейдём к делу.

Для начала нам нужно полностью разобрать стартер. Как его правильно разобрать, рекомендую прочитать соответствующую статью «Разборка стартера ВАЗ 2106-2114»

Начнём с автомобилей ВАЗ 2101-2107.

В стартерах данной модели, нам нужно заменить две бронзовые втулки, которые находятся спереди (в носке) и в задней крышке. Вот бронзовая втулка, запрессованная в носок стартера.

Её нужно выбить с посадочного места. Делается это с помощью молотка и специально изготовленной наставкой. Наставкой может быть кусок подходящей трубы или металлический кругляк определённого диаметра.

При выпрессовке, будьте внимательны, что бы наставка ни пошла на перекос, потому как можно повредить посадочное место втулки в носке стартера.

После извлечения старой втулки принимаемся за установку новой. При покупке новых втулок будьте внимательны, что бы они были нужного вам размера и формы, для этого можно воспользоваться штангенциркулем и замерить размеры старой втулки. Вот так она выглядит, изношенная и новая.

Смазав новые втулки маслом, запрессовываем их обратно в носок стартера. Втулка должна заходить без применения больших усилий, но если она идёт туго, нужно немного обработать её снаружи мелкой наждачной бумагой, иначе есть опасность что может лопнуть корпус носка стартера в месте запрессовки.

После запрессовки, втулка вжимается и внутренний её размер уменьшается. Если в снятом положении она находила на вал якоря стартера свободно, то после запрессовки якорь стартера не входит во втулку или если входит то очень туго. Для свободного проворачивания якоря, нам нужно втулку обработать специальной развёрткой диаметром 12 миллиметров. Лучше взять развёртку вот такого типа, это будет самый лучший вариант.

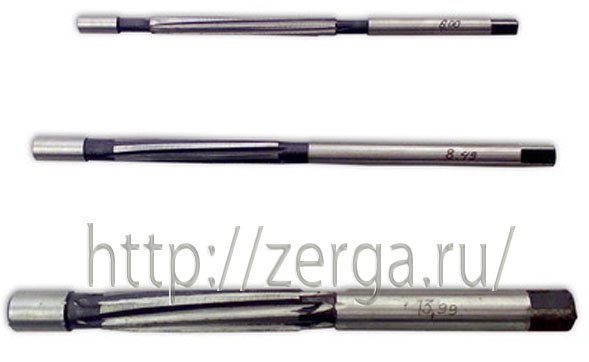

Такие развёртки отлично выполняют свою работу и Вы без особого труда, подгоните внутренний диаметр втулки под нужный диаметр. Идеальным вариантом подгона втулки будет то, когда вал якоря свободно проворачивается во втулке и не болтается.

Задняя втулка меняется таким же способом, как и передняя.

Далее, замена втулок стартера ВАЗ 2109.

Задняя втулка меняется точно так же как и на всех стартерах, а вот с передней есть некоторые проблемы, вот об этом и буду дальше расказывать.

Дело в том, что на этом автомобиле (ВАЗ 2109) используется вот такой тип стартера.

Здесь стартер имеет только одну опору сзади, а вторая опора расположена в корпусе коробки передач. Вот в этом и есть вся задача, что бы заменить втулку, которая установлена в картере коробки.

Здесь, просто взять и выбить повреждённую втулку не получится, потому что нет сквозного отверстия, куда бы она выходила, поэтому нужен специальный съемник, с помощью которого мы сможем вытащить её из корпуса коробки передач.

Бывает и такая ситуация, когда втулка снимается вместе со стартером и на оборот она не фиксируется в своём посадочном месте, как это исправить я расскажу чуть дальше.

А теперь представьте, Вы сняли стартер и обнаружили вот такую картинку.

Видно как расплющило втулку. В таком состоянии якорь смещается со своего места и начинает доставать по магнитам (башмачит), как результат стартер плохо крутит и быстро садится батарея.

Что бы вытащить втулку, нужно сделать вот такой съемник.

В его основе используется метчик м14 и приваренная к нему рукоятка. Затем на эту конструкцию одевается массивная металлическая обойма. Инструмент готов к использованию. Закручиваем метчик во втулку и выбиваем её. Эта конструкция похожа на маленький обратный молоток.

Таким способом мы легко удалили старую втулку.

Перед установкой новой бронзовой втулки, нужно убедиться, что она нормального размера, потому что если мы запрессуем её в корпус, то пройти её развёрткой не будет возможности, а значит, нам нужно сделать во втулке немного больше внутренний диаметр. Можно просто купить новую втулку с уже большим внутренним диаметром.

Если втулка спокойно выпадает из своего места, то можно изготовить новую с увеличенными размерами или стандартную усадить на фиксатор резьбы, обезжирив при этом место посадки растворителем.

Далее запрессовываем новую бронзовую втулку.

Данные варианты замены относятся ко всем стартерам автомобилей ВАЗ, и правильное проведение работ обеспечит нормальную работу стартера.

Если плотно подогнать втулки, стартер будет заклинивать после двух секунд работы или вообще медленно и тяжело крутится. Некоторые мастера говорят, что плотная посадка втулка вал это хорошо, мол, притрётся, поверьте мне, пока они притрутся, Вы десять раз захотите снять стартер и переделать всё заново. Так что лучше сразу сделать всё нормально.

Ну, а на этом пока что всё.

До новых публикаций.

На главную

Инструкция по снятию и установки стартера:

1. Первым делом отсоедините от аккумуляторной батареи на клемме «–» провод.

2. Произведите демонтаж на двигателе картера.

3. Далее сверху из моторного отсека нужно открутить одну гайку, что держит крепление стартера.

4. От клеммы тягового реле снизу машины необходимо отсоединить провод.

5. От контактного болта тягового реле следует открутить одну гайку и отсоединить провод.

6. Стартер крепится ещё снизу одной гайкой, её также следует открутить.

7. Теперь спокойно снимайте его и занимайтесь ремонтом. Новый или отремонтированный стартер следует ставить также, как и снимали, только в обратном порядке.

Лада 2110 PhiX › Бортжурнал › Ремонт и замена стартера ВАЗ 2110

Всем привет. В последнее время стал плохо работать стартер. Иногда срабатывал не с первого раза, втягивающее выстреливает, а стартер не крутит. Иногда прокручивался с хрустом.

Я решил, что это бендикс, но оказалось, что проблема не в нем, он в идеале.

Для начала, приговорил втягивающее. Оно хоть и работало, но контакт подводящей шпильки подгорел . Шпилька грелась так что оплавила место крепления. Понятно, что это скорее всего не причина, а следствие.

Дальнейшая разборка стартера выявила лопнувшую шестерню планетарного редуктора. Она пластиковая, лопнула и раскрошилась. Понятно теперь почему стартер клинило.

Стоимость новой металлической шестерни 150р. Стоимость редуктор в сборе 750р. В сборе брать смысла нет, т.к. все остальные части редуктора в отличном состоянии. Так же приобрел инструмент для снятия стопорного кольца за 170р

Собрал редуктор с новой металлической шестерней. Смазал «шрусом».

Поставил стартер на место, и чудо таки произошло, машина стала заводится нормально.

Но радоваться было рано, покатавшись пару дней, проблема частично вернулась. Стартер иногда клинил и в целом стал крутить заметно медленнее. Пришлось снимать его снова. На это раз, я не поленился и разобрал его полностью. Оказалось, что рассыпались магниты.

Скорее всего, это случилось в следствии заклинивания стартера на старой, разбитой шестерне и последующего его перегрева.

В итоге, не стал заморачиваться с дальнейшим ремонтом и купил новый, заводской, редукторный стартер КЗАТЭ за 3200р.

Теперь заводится просто сказочно. Новый стартер крутит просто, как ураган. Надо было сразу не полениться и разобрать стартер полностью, сэкономил бы деньги и время. Но есть и плюс, получил интересный опыт ремонта редукторных стартеров.
