Где находится

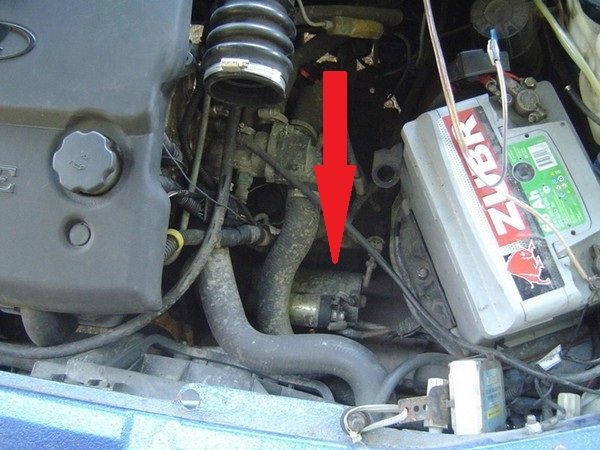

Стартер ВАЗ 2110 расположился на корпусе КПП и крепится на 2-ух шпильках. Детально разглядеть стартер проще на 8-ми клапанных двигателях, так как свободного пространства в подкапотном пространстве с таким двигателем больше. В 16-ти клапанном же двигателе чтобы увидеть стартер, необходимо снять корпус воздушного фильтра.

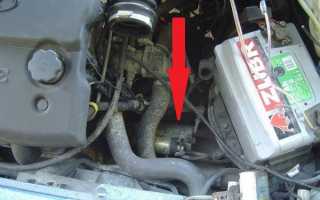

Установка реле стартера 2110

Редукторный стартер ВАЗ. Какой стартер лучше на Жигули

ремонт стартера 2110

Схема стартера ВАЗ 2106, 21061 (35.3708) (Жигули):

Ремонт стартера

Ремонт стартера ВАЗ 2114

Как проверить стартер автомобиля "на раз, два,три". Полезный совет от АВТО электрика.

Реле стартера (втягивающее)

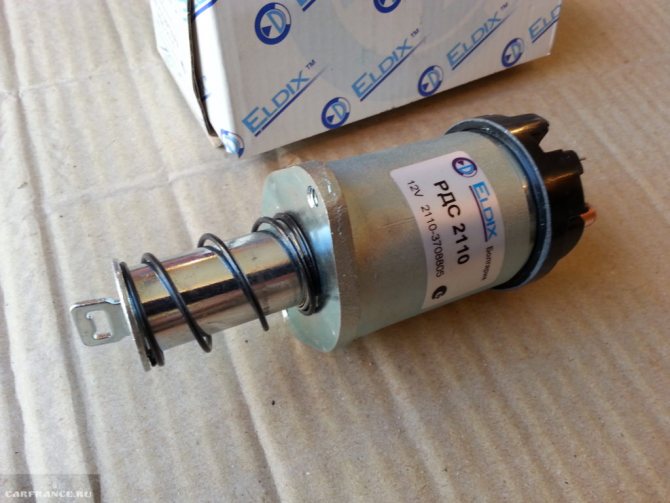

Втягивающее реле стартера расположено на самом стартере и служит для передвижения бендикса к маховику, с последующим зацеплением с ним. Данное реле часто выходит из строя из-за низкого качества исполнения. Понять, что втягивающее реле вышло из строя довольно просто, при такой поломке стартер будет крутиться в холостую, но вращать двигатель не будет, так как подвижная часть привода (бендикс) не будет входить в зацепление с маховиком.

Ваз щелкает при заводке, замена втягивающего реле стартера

Установка реле стартера ВАЗ-2110

Схема соединений стартера ВАЗ 2101

1. стартер;
2. удерживающая обмотка тягового реле;
3. выключатель зажигания;
4. генератор VAZ 2101;
5. блок предохранителей;
6. втягивающая обмотка тягового реле;
7. аккумуляторная батарея.

При обычных нагрузках ток вырабатываемый стартером составляет 150 А. Когда возникают большие нагрузки, например, зимой, возникающий ток может достигнуть 500 А. Это серьезное испытание для этого электроагрегата, поэтому не рекомендуется держать ключ на запуске дольше 10 секунд, а повторные попытки запуска надо делать с перерывом не менее минуты.

Возможные поломки стартера

Поломок у стартера может быть большое количество, но чаще всего они все однотипные. Ниже приведены все наиболее часто встречавшиеся поломки стартера.

Износ щеток

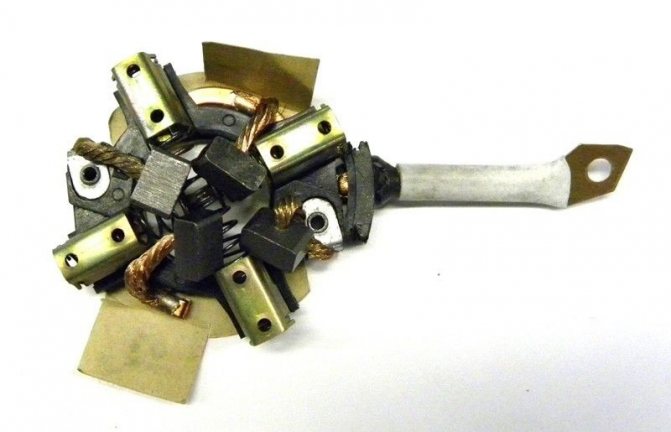

Щетки стартера это медно графитовая деталь, проводящая электрический ток. Щетки напрямую контактируют с якорем стартера и трутся об его коллектор, проводя электрический ток. В процессе длительной эксплуатации щетки из-за трения приходят в негодность и подлежат замене. Данная поломка не является дорогой и сложной достаточно лишь снять стартер и заменить щетки.

Клин бендикса

Бендикс напрямую связан с маховиком и довольно часто внутри него или на его шестерни из-за высокой нагрузки появляется выработка, которая приводит к невозможности запустить автомобиль со стартера. По конструкции бендикс это обгонная муфта, вращающаяся свободна в одну сторону и стопорится, вращаясь в другую сторону. Данная деталь продается отдельно и меняется в кратчайшие сроки.

Поломка редуктора

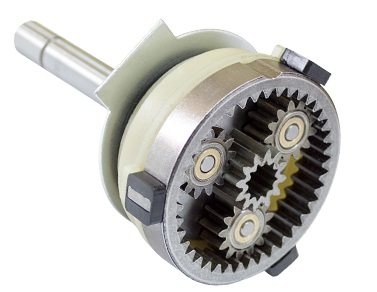

Стартер ВАЗ 2110 является редукторным. Данная модификация позволяет снизить нагрузки на аккумулятор и намного проще и быстрее вращать коленчатый вал двигателя из-за придаточных соотношений. Довольно часто на шестернях появляется выработка, которая может привести к заклиниванию или вовсе к поломке всего редуктора.

Обрыв обмотки

Так как в стартере протекают большие токи, то и обмотка в нем довольно мощная выдерживающая большой ток, но иногда и большое сечение проводов не способно сохранить обмотку и она перегорает, приводят стартер в негодность. Такую поломку можно починить, заменив ротор.

Втягивающее реле

Втягивающее это электромагнитная деталь, которая под действие электромагнитной силы втягивается, внутрь приводя в движение бендикс и вводя его в зацепление с маховиком. Внутри конструкции реле лежит обычная катушка, которая довольно часто перегорает и выводит из строя стартер.

Практически все поломки стартера можно починить, заменив сломанную деталь на новую.

Стартер ВАЗ 2106, 2107, 2108, 2109, 2110, 2114

Невзирая на то, что сегодня отечественные автомобили практически не пользуются спросом у потребителей, транспорт марки ВАЗ выпускается большим количеством предприятий.

Давайте рассмотрим стартер ВАЗ 2106, 2107, 2108, 2109, 2110, 2114 – агрегат, устанавливающийся на автомобилях данного производителя.

Стартеры автомобилей марки ВАЗ могут относиться к классу устройств для классических и переднеприводных машин, и между ними есть различия – в месте установки втулки, степени легкости снятия стартера, конструкции втягивающей и глубине нахождения контакта для разъема. Специалисты в данной области считают, что стартер ВАЗ 2106, 2107, 2108, 2109, 2110, 2114 намного удобнее в установке и эксплуатации.

Стартер ВАЗ цена Вне зависимости от того, какие запчасти Вам нужны и какой марки Ваш автомобиль, стоимость имеет важное значение. Можем Вас заверить: стартер ВАЗ цена в последние годы заметно сократилась.

В нашей компании стартер ВАЗ цена несколько ниже, нежели во многих других компаниях. А уж если Вы будете редко менять его, она покажется Вам совсем низкой.

Стартер ВАЗ обладает мощностью 1, 3 кВт. Агрегат имеет электромагнитное включение шестерни, роликовую обгонную муфту и управление дистанционного типа.

Стартер редукторный является электрическим двигателем постоянного тока. Он может быть четырехщеточным и четырехполюсным. Отметим, что он имеет смешанное возбуждение, и в его составе есть якорь с приводом, 2 крышки и тяговое реле.

Стартер 2106 Приведение двигателя в рабочее состояние достигается за счет работы стартера, имеющего мощность в 1, 3 кВт. Шестерня привода включается за счет электромагнита; стартер 2106 имеет роликовую обгонную муфту и управление, осуществляющееся дистанционно.

В последние годы на машины данных моделей монтируется стартер 35. 3708, оснащенный двухобмоточным реле и торцевым коллектором. По определенным признакам он похож на ВАЗ 2106 стартер, хотя различия все же имеются.

Стартер 2106 также может быть установлен на автомобилях импортного производства. Конструкции, о которых идет речь, обладают отличными техническими и эксплуатационными характеристиками.

Помимо этого, обмотка статора также устроена иначе: она включает в себя 2 сервисных и 2 шунтовых катушки – что касается стартера 35. 3708, то у него только 1 шунтовая катушка и 3 сервисных.

Если говорить о свойствах и габаритах конструкции, то можно сказать, что стартер 2107 похож по данным параметрам на стартер 35. 3708.

Добавим, что раньше для приведения стартеров данной модели в рабочее состояние не использовалось дополнительное реле. Кроме того, штекер скреплялся через установочный блок с помощью красного провода с выводом, который выключал зажигание.

Стартер 2108 Стартер 2108 – это агрегат, служащий для пуска двигателя такого автотранспорта, как ВАЗ-21083 и ВАЗ-21093. Данное устройство является электрическим двигателем постоянного тока, работающим от магнитов. Кроме того, стартер ВАЗ 2108 оснащен специальным электромагнитным реле, а также планетарным редуктором и муфтой свободного хода.

Стартер 2108 способен функционировать при температуре окружающей среды от -50 до +46 градусов, и при этом влажность воздуха должна составлять 90 процентов.

Стартер 2109 Стартер 2109 передает импульс конструкции мотора, чтобы осуществился запуск. У конструкции незначительный вес и малые габариты. Его функция – запуск массивного маховика, за счет которого начинает работать кровошипно-поршневая система двигателя.

Если учитывать тот факт, что на стартер ВАЗ 2109 оказываются большие нагрузки, то он имеет небольшой срок службы – около пяти-шести лет, и это вдвое меньше срока эксплуатации автомобильного двигателя.

Какие действия нужно предпринять, чтобы заставить стартер 2109 служить долгое время? Необходимо следить за тем, чтобы он работал не более десяти секунд во время пуска.

Стартер 2110 Стартер 2110 обладает следующими особенностями. Прежде всего, это его крепление: у механизма имеется два отверстия и шестерня, зафиксированная на валу и закрытая колпаком. Таким образом, выбирая стартер для автомобиля, следует оценивать в первую очередь данные условия.

Порой можно встретить комбинированные стартеры, у которых есть три отверстия для крепления, и при этом детали, установленные внутри кабины, могут быть от этой модели.

Стартер ВАЗ 2110 Преимущества конструкции заключаются в том, что она может быть установлена на любую модификацию. Кроме того, стартер ВАЗ 2110 имеет невысокую стоимость по сравнению с аналогичными устройствами отечественных изготовителей. Стартер ВАЗ 2110 отличается высоким качеством и долгим сроком эксплуатации.

Стартер 2114 Стартер 2114 имеет невысокую стоимость по сравнению с приспособлениями на автотранспорт производства Германии и Японии, однако подобное приобретение может серьезно ударить по кошельку.

Стартер не крутит

Причин, по которым стартер не срабатывает множество, но в первую очередь необходимо проверить самые распространенные причины, из-за которых мотор не сможет запуститься.

Проверка контактов на АКБ

Зачастую причина, когда стартер не крутит, является в ослабленных клеммах на АКБ или же в их окислении. Достаточно лишь очистить окисленные клеммы от химических реакций и затянуть их с усилием, которое обеспечит надежный контакт.

Разряд АКБ

Довольно часто, особенно зимой после простоя аккумулятор на автомобиле может разрядиться, а загустевшее масло во время стоянки не позволит слабому АКБ вращать коленчатый вал стартером. Проверить АКБ можно обычным мультиметром, в зимнее время его напряжение не должно быть менее 12В, в летнее не ниже 11В. Данное напряжение не является показателем заряда АКБ, при таких значениях аккумулятор лучше зарядить.

Замок зажигания

В некоторых случаях контактная часть замка зажигания способна выйти из строя. Это связанно со старением или некачественными деталями. В таком случае при повороте ключа не будут замыкаться контакты на включение стартера.

Обрыв обмотки

При обрыве обмотки на статоре или роторе стартера магнитное поле, которое вращает якорь, не будет появляться и якорь стартера не будет приводиться в движение.

Как заменить стартер на новый

Перед тем, как приступить к замене стартера, следует проверить еще один важный элемент его цепи, довольно часто выходящий из строя — главное реле (оно же — реле стартера, не стоит путать его со втягивающим реле). На большинстве автомобилей ВАЗ оно установлено либо под рулевой колонкой либо под капотом ближе к лобовому стеклу (а в некоторых случаях, например — при ремонте электрики в автосервисе, вообще может быть перенесено в произвольное место).

Спрашивается, как же тогда найти это устройство, если место его нахождения точно неизвестно? Здесь опять поможет схема включения стартера ваз 2114. Как можно на ней видеть, главное реле ставится в цепи питания втягивающего реле и служит для защиты стартера от возможных перегрузок.

В свою очередь, на втягивающее реле идут всего два провода — от аккумуляторной батареи и от замка зажигания. Следуя за последним проводом как раз и можно прийти к месту установки реле стартера. В случае, если оно окажется неисправным — достаточно просто заменить его на аналогичное.

Проверка стартера ваз 2114

Проверить работоспособность этого реле достаточно просто — если оно исправно, то при повороте ключа в замке зажигания оно должно громко щелкнуть. Если же щелчка нет, то реле вышло из строя.

Если в ходе проверки всей электрической цепи стартера и установленных на ней дополнительных приборов вы пришли к выводу, что неисправно все-таки само устройство, то следует выполнить его демонтаж и частичную разборку, выполняется которая следующим образом:

1. Снять минусовую клемму с АКБ.
2. Вывинтить два крепежных винта, крепящих стартер к картеру.
3. Сдвинуть устройство немного вперед и отсоединить проводок, идущий на втягивающее реле, открутив его крепежную гайку.
4. Выкрутить два винта в крышке стартера.
5. Снять гайку, соединяющую втягивающее реле с обмоткой стартера.
6. Вынуть шайбу-скобу.
7. Выкрутить два болта-стяжки и оценить состояние опорных втулок.
8. Легкими ударами неметаллического (лучше — резинового) молотка разделить корпус на две части и осмотреть графитовые щетки.
9. При помощи плоской отвертки демонтировать стопорные кольца, извлечь бендикс и оценить его состояние.

Замена стартера ваз 2114
В случае обнаружения неисправных элементов (щеток или бендикса) их следует заменить, после чего собрать стартера в точной такой же последовательности, но в обратном порядке, и установить его на место.

запуск двигателя при неисправном втягивающем рэле

Замена стартера ВАЗ 2110

Для снятия стартера необходимо подготовить инструмент, который понадобиться в процессе работы.

Необходимый инструмент:

• Трещотка;
• Удлинитель;
• Головка 13мм;
• Рожковый ключ 10мм;
• Рожковый ключ 13мм;

Пошаговая инструкция

1. Отключаем минусовую клемму с АКБ
2. Демонтируем бокс воздушного фильтра вместе с ДМРВ
3. Откручиваем провода от стартера
4. Откручиваем гайки крепления стартера к коробке передач
5. Извлекаем стартер
