kcctech › Blog › Ремонт личинки замка зажигания

В один «прекрасный» день я сел за руль своего авто, вставил ключ в зажигание, повернул, пытаясь завести двигатель. Ключ не поворачивается… Все, приехали… Проверил ключ (на то, что он мой) нашел остальные ключи от машины, пытался их провернуть в замке зажигания – ни один «не подошел» к замку, ощущение, что ключ чужой, не от моей машины. Начал копать инфу по замкам зажигания. На форумах пишут, что виновник – или личинка замка, или контактная группа. У BabkoAleh нашел отличный отчет, как снимать личинку замка на ауде и чего следует опасаться, чтобы не запороть замок полностью. Сама личинка снимается элементарно, при «открытом» в положении «зажигание включено» замке в специальную выемку вставляется «шило» из куска жесткой проволоки и личинка вынимается из замка. Мой же подлец был в положении «заперто» и на уговоры не поддавался… Снял весь пластик с рулевой колонки, открутил руль, получил доступ к замку зажигания и его личинке. Но замок по-прежнему не открывался и я морально приготовился к полному снятию замка с рулевой колонки. Снятие замка с рулевой колонки осложнено тем, что замок крепится к рулевой колонке срывными болтами. Головки этих болтов обламываются при закручивании и не имеют никаких шлицев и из-за этого выворачиваются с приключениями. ELSA рекомендует спиливать эти болты спец. инструментом. Нашел на «Passat-b5», что одному человеку помогло обильное смазывание заклиненного замка WD-40. Я свой и залил WD-шкой, вставил ключ и начал его шатать. Сперва ноль эмоций, но в конце – концов замок начал проворачиваться чуть дальше, и открылся наконец. Я с огромным облегчением вынул сердцевину или «личинку» замка. Она действительно была заклинившей и проворачивалась родными ключом с трудом. Начал узнавать варианты заказа новой личинки. Вариант восстановить старую – стрёмный, она ведь опять может заклинить в самый неподходящий момент где-нибудь далеко от дома. Номер новой личинки — 107 905 855 CB. Exist отказался заказывать личинку по моему VIN, конкретно для моего набора ключей, отправили к официалам. Они сказали, что личинка будет стоить около $200 и ждать её 2-3 недели. Долго и, в общем дороговато… В качестве временного варианта взял на разборке замок с ключом от A6 C5 и поставил к себе. Иммо привязал и какое-то время пользовался ключом с «донорского» замка.
Решил разобрать свою личинку и попробовать понять, почему она сломалась. В качестве ремкомплекта купил на разборке личинку с ключом, на ней и тренировался в ремонте. Изначально, немцы сделали личинку замка неразборной, но это не совсем так. Вот так выглядит личинка:

Катушка иммо напресована на личинку, руками снять не получится. Нужен болт с полукруглой головкой и тиски.

Корпус катушки иммо на пару миллиметров шире, чем корпус личинки. Нужно установить личинку в тиски замочной скважиной вверх и сжать губки тисков так, чтобы они уперлись в металлический корпус личинки, но не зажимать, корпус пусть двигается в тисках. Катушка иммо упрется в губки тисков и её можно выбить будет. Затем, приложив полукруглую головку болта к замочной скважине на личинке, выбить катушку иммо молотком используя болт, как проставку. Сама личинка закрыта металлической крышкой, которая свободно проворачивается на личинке. Крышка изнутри зафиксирована пружинной шайбой на корпусе личинки и не снимается просто так. Нужно сжать шайбу, которая фиксирует крышку на замке. Я высверлил на этой шайбе два отверстия, друг напротив друга, и смог сжать пружинную шайбу и снять крышку.

Вставил и провернул ключ в замке, вынул сердцевину с секретами. Секреты расположены в шахматном порядке, по четыре с каждой стороны сердцевины. Каждый секрет подпружинен маленькой пружинкой, их лучше не терять. Я вынул все секреты и разложил их на листе бумаги.

На каждом секрете выбита цифра 1-4. Цифра – это позиция ключевой бороздки на секрете. Расположение секретов с разными номерами и составляет код замка. Если вынуть секреты из «донора» и выставить их в порядке, как они были в «родном» замке, то станет подходить «родной» ключ. При разборке замка я записывал номера секретов и их позиции. Тщательно вытер секреты и сердцевину замка от грязи, протягивая узкую тряпку через щели для секретов.

Выставил секреты в нужном порядке, при сборке смазал их небольшим количеством литола. В вырезы корпуса замка тоже положил литол. Собрал все в обратном порядке. Работой доволен…

Замена замка зажигания ( личинки ) или очередная подлянка от моти.

И снова подтверждается теория о том, что все машины живые. Только заикнулись, что пора бы мотю поменять и вот, пожалуйста.

Пригнала мне мамуля машинку 7 марта и оставила, что бы я подготовил её для продажи, ну и собственно продажей и занимался.

С утра сажусь в машину, что бы поехать на мойку, вставляю ключ зажигания, и..тишина.

Контрольные лампы загорелись, зажигание включилось, а стартер не крутит и подозрительно легко ключ в замке зажигания вращается, но главный фокус был впереди.

Вытаскиваю ключ из замка зажигания, а лампы на приборке так и горят, и зажигание не выключается. Тут я немного при@уел, ибо такого в моей практике ещё не было.

На всякий случай, сразу сбросил клемму АКБ и включив дедуктивный метод, стал усиленно прикидывать, в чём тут дело.

Большой опыт заслуженного тазовода, подсказывал мне, что проблема кроется в замке зажигания, а точнее в контактной группе.

Ситуация конечно ужасная, особенно для обыкновенного автолюбителя, без опыта ремонта автомобиля. Машину не завести, лампочки горят, что делать не известно. Хочешь эвакуатор вызывай, хочешь соседа проси на галстуке оттащить в сервис, который обязательно будет закрыт, ибо сегодня 8 марта.

Но есть, за что и похвалить мотю, ведь сдох он не у моей мамы при поездке в поликлинику, не на трассе, не на даче, а конкретно на стоянке во дворе, в моих заботливых руках.

Вобщем быстро разобрав пол машины, я добрался до замка зажигания и сразу обнаружил причину всех бед. Сам замок зажигания, соединён с контактной группой, через силуминовый шток, который благополучно обломался. То есть я повернул ключ во второе положение, где включается зажигание, после чего сломался шток и ни туда и не сюда, то есть ни стартер запустить, ни зажигание выключить.

Снимать замок зажигания, меня совсем не улыбало, при чём абсолютно не понятно, как это можно сделать без электро инструмента, типа дрель или болгарка, ведь замок прикручен на срывных болтах, которые открутить невозможно.

Мысленно прокляная тот день «когда я сел за баранку этого пылесоса» я побрёл домой, что бы спросить у яндекса, как мне жить дальше.

Мля… какое же было моё удивление, когда великий интернет сказал мне, что замок зажигания на матизах, это обыкновенный расходник, как говорится: дело житейское.

Тут я очень сильно зауважал десятко-калино-приоры, ибо такой подлянки наши машины не вытворяют ни когда. Могут крехтеть, скрипеть, чихать, но заводятся и едут всегда (жигули типа пятёра, не в счёт)

Дело в том, что сама конструкция замка зажигания, хоть и простая, но очень не надёжная и рано или поздно ломается.

Но есть и радостный момент, замок зажигания целиком менять не обязательно, ибо существуют ремонтные вставки, то есть личинки замка, и это обстоятельство, сильно подняло мне настроение в международный женский день.

Далее, я кратко опишу процедуру снятия, а главное установки этой самой личинки. На форуме конечно есть информация, но очень мало и не объективно.

-Снимаем кожух под рулём, это пять винтов.

-Для удобства снимаем руль. Бибон дёргаем на себя, там два провода и гайка на 24. Снимать руль не обязательно, но так удобней, благо подушки безопасности нет.

-Снимаем блок поворотников, выкручивая два винта. Здесь, есть не большой нюанс. Перед снятием руля, вытащите механизм ручки поворотников, он просто защёлкивается. Если этого не сделать, то можно сломать фиксатор и поворотники перестанут отключаться автоматически при возвращении руля обратно. Я этого не знал и естественно его сломал, теперь поворотники выключаем вручную или покупаем новый рычаг поворотников.

— Отсоединяем три штекера проводов.

-Снимаем контактную группу, выкручивая тонкий винтик из корпуса замка

-Вставляем ключ зажигания в замок, исключительно в положение 2

-В тонкое отверстие на корпусе замка, вгоняем вязальнюю спицу, шило или толстую иглу. Это для отжатия язычка рулевой защёлки замка.

— После этого вставка немного выщёлкивается, а дальше её нужно вытащить, применив силу и нецензурную лексику.

Теперь начинаем собирать. Самое сложное, это вставить новую вставку обратно. Многие пишут, что это раз плюнуть, 15 минут и можно ехать, но это всё враньё.

— Сначала подпилите напильником, силуминовый язычок вставки, но не много, на искосок, что бы ему легче было зайти.

— Потом вставьте отвёртку внутрь корпуса замка и отожмите вниз, фиксатор рулевой защёлки. Одновременно нужно взять тонкую иголку и попытаться зафиксировать этот фиксатор, с другой стороны через тонкую дырку, из которой выходит тот самый шток, который изначально обломался.

-Ставим ключ зажигания в положение 2 и пытаемся вогнать вставку обратно в замок зажигания, одновременно удерживая иголкой, защёлку в нижнем положении, через тонкую дырку.

Лично я, по первоходу и от незнания тонкостей, проип@лся целый час, в течении которого бегал домой к ноутбуку, в надежде узнать, как же мне заколотить эту грёб@ную вставку на место.

— Далее собираем в обратном порядке.

Цена вопроса, вышла в 1700 рублей. Это комплект вставок на две двери, багажник и замок зажигания с двумя ключами. Ещё существует отдельно вставка замка за 800 рублей, но находилась она на другом конце города. Эта информация по сети магазинов «кореана» один из которых, находился не далеко от дома.

Теперь на брелке два ключа, один от зажигания, другой от дверных замков. Менять все замки, большой облом, отдам вставки новому хозяину, пускай сам поставит, если захочет.

В завершении могу сказать, что я конечно собирался 8 марта заняться секесом, но со своей женой в кроватке, а не с мотей во дворе. Но так получилось, что пришлось заниматься и женой и мотей.

Поздравляю всех женщин автолюбителей с прошедшим праздником 8 марта и надеюсь, что их железные друзья, не будут преподносить таких сюрпризов.

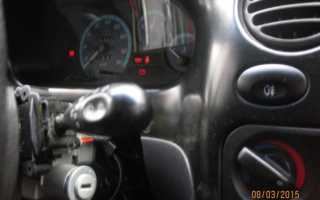

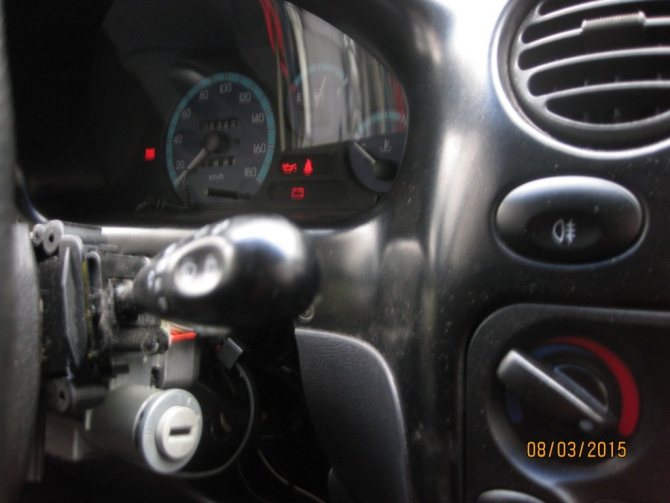

Ключ вытащен из замка, а зажигание осталось включённым.

Дёргаем бибон на себя и отсоединяем проводки. Потом развальцовываем гайку и откручиваем её.

Перед снятием руля, вытащите рычаг поворотников, что бы не сломать стопор возврата. Вся колодка, держится на двух винтах.

Винт для снятия контактной группы и отверстие для отжима защёлки

Вот такой облом.

Остаток штока внутри замка.

Лучше всего, подойдёт вязальная спица.

Там внутри пластинка, которую нужно опустить вниз отвёрткой и зафиксировать с обратной стороны при установке личинки.

Так происходит соединение замка с контактной группой.

При установки личинки, язычок нужно немного подпилить, иначе хрен её поставишь.

Весь набор новых вставок.

Ещё добавьте ключ на 24 для снятия руля и плюсовую отвёртку для снятия кожуха руля.

Наконец-то новая личинка на месте.

Вот тут и есть \»ахилесова пята\» этого замка. Силумин хрупкий и со временем ломается.

Не забудьте завинтить винт обратно.

Руль снимать не обязательно, но без него намного удобней работать.

Прежде чем закрутить гайку, прокатитесь что бы убедиться, что руль стоит ровно и не сместился на один шлиц.

Замок зажигания.

Не заводится мерседес w210, ключ рыбка не поворачивается, ремонт ключа мерседес, замка EZS

Замена контактной группы и личинки (сердцевины) замка зажигания ВАЗ 2101, Ignition lock repair

Как наиболее “безболезненно”вытащить личинку замка зажигания? Нужен совет.

Доброго времени.Проблема пишла неожиданно,за 170 вёрст от дома.Не смог повернуть ключ зажигания.Авто постоял на жаре,хорошо раскалился,я думаю причина поломки в этом+усталость личики,износ бронзового ключа.Был я с супругой на тот момент,когда машина не завелась.Машина в лесу на берегу реки,в округе несколько деревень на приличном расстоянии.Темнеет,в супружьих глазах паника на грани истерики.Окна у тачки открыты,скраб с собой весь не утащить.Да и тащить некуда.К вечеру стада комаров.При себе имелся набор головок и универсальная отвёртка.Машину завёл добравшись до плстиковой”шайбы” которая находится под замком зажигания,блокировку снял ключём.Ключ не доходит до АСС но руль разблокирует и ручка переключения передач,если постараться, снимается с парковки.

Теперь я дома и нужен совет.Как вытащить личинку?Если сверлить,то в каком месте сверлить?Если ломать и курочить,то чем и откуда начинать что б не сломать замок полностью?Спасибо.Может у кого есть личинка с ключём?В Тольятти я 100% ненайду.

Последний раз редактировалось pavel31276; 24.06.2013 в 11:38 .

Букварь полистай, там все сказано.

В букваре сказано как вытащить личинку замка если ключ работает.У меня он не поворачивается.В букваре не написано то, что я спрашиваю.Конкретно.Я хочу попытаться сделать так,чтобы замок работал хотя бы временно и поворачивался любым тоётовским ключём.Пока будет ехать запчасть.Дело тут не в моей жадности,а в сроках доставки того же замка.Я вот о чём.Машина нужна как воздух.

Клинит замок зажигания. Не поворачивается ключ в замке зажигания.

Замок зажигания, личинка. (Р)

Доброго времени суток всем.

Проблемы с замком зажигания моего американца (Ford Focus SE Sport, Zetec, седан, год выпуска — 2000) у меня появились довольно-таки давно, но я в силу своей большой лени все никак не брался за починку, пока не грянул гром. Машина не завелась на улице, замок, несмотря на все мои старания, никак не открывался. Дело было вечером, после долгих стараний машину пришлось бросить на улице до следующего утра. Всю ночь провел на форуме, прочитал много постов, к утру уже был готов рассверливать личинку, пока не наткнулся на один очень интересный пост на forums.focaljet.com. Ссылку можно смотреть здесь > forums.focaljet.com . В посте говорится о том, что, если возможно хотя-бы один раз повернуть ключ в первое положение (accessory), то при нажатии на фискирующий цилиндр (см. фото), личинку можно вытащить из корпуса замка.

Устройство замка

Выключатель зажигания – это поворотный контактный переключатель, совмещенный с личинкой замка, обеспечивающей секретность. Замок зажигания, установленный на рулевой колонке, выполняет функцию противоугонного устройства, фиксируя рулевой вал от поворачивания.

Поломка может зависеть и от типа зажигания, установленного в автомобиле – если установлено контактно-транзисторная система зажигания (устанавливался на классические «Жигули», к примеру), то контактная группа намного быстрее выйдет из строя потому, что через замок во время запуска проходит большой ток и контакты подгорают. Выходом может стать установка кнопки «старт-стоп» вместо замка зажигания, в которой практически отсутствуют движущиеся части.

Последовательность экстренных действий при заклинивании ключа

Под экстренными мерами следует понимать последовательность действий, если заклинивание ключа случилось во время, когда автомобиль находится вдали от места стоянки или ремонта (например, во время загородного путешествия).

Чем особенно плоха такая ситуация: без открытого замка зажигания блокируются колеса, автомобиль невозможно буксировать, можно только эвакуировать, а это — время и деньги.

Видео — если сломался замок зажигания как завести машину и доехать до дома:

Что можно попытаться предпринять:

1. Повторить попытки провернуть замок. Это самое рациональное решение. При этом процесс проворота можно сопровождать движениями ключа вперед-назад, вверх-вниз. Не лишним в место установки ключа впрыснуть силиконовую смазку, вэдэшку, незамерзайку, даже воду в теплое время года, если нет другой жидкости. Можно постучать по корпусу замка чем-нибудь металлическим.

2. Если попытки ни к чему не приводят, проверьте геометрию ключа, возможно, она повреждена (согнута в портмоне или кармане). Если есть подозрение на изменение геометрии, немного изогните ключ, но не сильно, чтобы не сломать. Если ключ загрязнен, удалите грязь, можно влажной салфеткой.

Если предыдущие действия не принесли результата, можно перейти к более кардинальным. В том случае, когда есть время и деньги, лучше эти действия не производить, а дождаться эвакуатора.

Для того, чтобы завести автомобиль, в большинстве моделей авто достаточно добраться до контактной группы замка зажигания. Для этого необходимо снять пластмассовую конструкцию защиты рулевой колонки. Для этого требуется крестообразная отвертка или биты-звездочки.

Контактная группа находится с обратной стороны замка зажигания. Её обычно закрепляют на защелки или контрят винтами. Можно найти в интернете, как она демонтируется. Если контактная группа снята, в ее торце можно найти прорезь, в которую вставляется штырь из замка зажигания, Вставив в него плоскую отвертку, можно завести автомобиль.

Ключ в этом случае должен обязательно находиться в замке зажигания, так как с него считывается информация с чипа иммобилайзера, находящегося в ключе.

Можно завести авто, не снимая контактную группу, методом угонщиков. Для этого необходимо зачистить провода, ведущие к контактной группе (можно просто снять разъем, если он есть). Далее потребуется профессиональное чутьё угонщика. Красный толстый провод надо соединить с оранжевым, желтым или красным менее тонкими проводами, при этом засветится панель зажигания. В момент «псевдоугона» рычаг коробки переключения передач должен быть в нейтральном положении. Далее попытаться подать сигнал на стартер, кратковременно замыкая толстый красный провод с синим или другим проводом, подбираемым опытным путем.

В достаточно новых авто такой дедовский метод запуска не поможет: в них установлено электронное управление замком. Но и проблемы с его заклиниванием вряд ли возникнут.

Если удастся завести двигатель, еще не значит, что проблема устранена. В том случае, когда авто оборудован электрической системой блокиратора руля, возможно, она «отпустит» руль, и его можно будет вращать, соответственно, ехать своим ходом. Если стоит механический блокиратор — придется еще повозиться.

Видео — как завести машину, если не работает замок зажигания:

Заклинил замок заводим отверткой может быть с каждым !!

В старых Жигулях угонщики делали просто: с огромным усилием проворачивали руль, сбивая механический «зуб» блокиратора. В некоторых современных авто можно поступить таким же образом, возможно, поможет.

Если есть набор инструмента, можно попробовать демонтировать конструкцию замка зажигания с рулевой колонки вместе с механическим блокиратором. Возможно, при этом придется снимать руль, электронный блок на рулевом управлении, спиральный шлейф к кнопкам и подушке безопасности на руле. При этом обязательно надо снимать клеммы аккумуляторной батареи. Это сложнотехническая задача, поэтому лучше вызвать специалиста.

Во многих автомобилях с целью большей защищенности замок к рулевой колонке крепится не на болтах, а мощными заклепками. Требуется их срезать. В общем, задача не из простых, но решаемых.

Если удалось завести авто и доехать до места стоянки, необходимо приступить к ремонту замка. Прежде всего, необходимо заменить личинку замка.

Когда требуется замена личинки

Она выполняет основную функцию замка. Ее поломка проявляется обычно в том, что невозможно либо вставить ключ по причине сломавшихся штифтов, либо даже со вставленным ключом она не поворачивается в корпусе. Это происходит по следующим причинам:

• Физическое повреждение, частичное разрушение в результате взлома
• Утеря дубликатов ключа
• Износ штифтов или износ самого ключа
• Поломка ключа в замке, когда извлечь его оттуда невозможно
• Подгорание контактов (для их замены существуют специальные ремкомплекты).

Кроме того, следует помнить, что при замене личинки меняется и ключ, который не будет подходить к дверям автомобиля. Возможно, будет разумнее приобрести полный комплект для всех дверей и багажника, чтобы у владельца вновь остался один ключ, теперь уже новый. Конечно, такое решение потребует больших временных и финансовых затрат, но тут каждый решает для себя.

Причины и признаки того, что заедает ключ в замке зажигания

Наиболее распространенные причины отказа замка зажигания:

• попытка завести автомобиль нештатным ключом или воровским инструментом;
• попадание влаги в личинку замка при отрицательных температурах;
• застывание смазки замка;
• повреждение геометрии ключа (изгиб, повреждение канавок и выступов);
• износ или поломка личинки;
• повреждение корпуса замка в момент ДТП.

Первыми признаками приближающейся неисправности являются:

• небольшое приклинивание ключа в момент вставления в замок зажигания;
• заедание при попытке поворота ключа в первое положение;
• неадекватная работа при включении зажигания, старте двигателя;
• посторонние механические шумы, треск, скрежет в момент поворота ключа.

При появлении первых признаков неисправности необходимо сразу же приступить к устранению проблемы, не дожидаться момента, когда заклинит ключ в замке зажигания.

Дело в том, что для ремонта замка необходимо достать личинку замка зажигания: именно по причине ее неисправности в большинстве случаев ключ не поворачивается.

Конструкции личинок замков для всех марок автомобилей разные. Общим является принцип извлечения и замена личинок.

Для того, чтобы вынуть личинку из основы замка, необходимо повернуть ключ, вставленный в нее в первое положение, затем надавить на защелку (штифт), чтобы обеспечить ее извлечение.

Если ключ не будет проворачиваться в первое положение, процесс извлечения личинки будет весьма затруднен, если возможен вообще без кардинальных механических воздействий. В таких случаях, если удается каким-то чудом провернуть ключ и завести автомобиль, заглушив его, ни в коем случае не следует вынимать ключ. Необходимо оставить его в замке в первом положении и сразу приступать к устранению проблемы.

Снятие замка зажигания

Общее устройство замка общее для всех автомобилей, различаются лишь способы его разборки. Итак, как же вытащить личинку?

У некоторых машин ее можно поменять, не снимая с автомобиля (например, «Дэу Нексия»), однако в большинстве случаев крепление личинки к корпусу подразумевает снятие замка с рулевой колонки целиком.

В первую очередь необходимо обесточить автомобиль, отсоединив аккумулятор. Затем снимается кожух рулевой колонки. После того, как снял кожух, открывается доступ к замку зажигания и его колодке с проводами. Если конструкция допускает замену без снятия и полной разборки, то она удерживается специальным штифтом сбоку.

Его достают тонкой отверткой. В случае, если штифт не вынимается, его можно высверлить тонким сверлом. После того, как штифт будет вынут, можно увидеть, что личинка немного, на пять миллиметров вылезла из корпуса. После этого уже будет понятно, как ее достать для замены. Новая деталь ставится в обратном порядке.

В случае, если отремонтировать ее без снятия невозможно, необходимо отвернуть специальные болты, крепящие его к рулевой колонке и работать с уже разобранным элементом. Там используются специальные болты со срезанными головками. Они отворачиваются при помощи зубила и молотка и могут быть использованы повторно и затягиваться будут также зубилом. Перед этим надо отсоединить колодку с проводами от замка зажигания. Так происходит снятие всего узла с автомобиля.

Виды неисправностей замка зажигания

Самыми распространенными неисправностями являются:

• сгорание контактной группы из-за механического износа;
• неисправность цилиндра замка;
• выход из строя личинки;
• поломка запорного механизма;
• проворачивание/блокировка сердцевины замка.

Причины у всех перечисленных неполадок могут различаться. Примерные признаки сгорания контактной группы — одновременная неработоспособность многих приборов, работающих от электричества, так как контактная группа замка зажигания питает многие объекты: ближний свет, дальний, поворотники, фонари. Все эти составляющие авто, на первый взгляд, не связаны между собой. Но если они перестают работать одновременно, неполадки стоит искать в замке зажигания.

Если первый вариант неисправности можно отнести к электрической части, то второй – к механической. Эта деталь может подвергнуться преждевременному износу из-за некачественного исполнения производителем. Еще неисправность может возникнуть из-за сильного нагрева части корпуса. При таких проблемах ключ без каких-либо видимых причин может провернуться вокруг оси, но при этом автомобиль не заведется. В электронных замках причиной такого поворота событий могут стать вышедшие из строя датчики, влияющие на пуск.

Выход из строя личинки замка зажигания приводит к тому, что машину можно завести любым ключом или даже посторонним предметом. На работоспособность техники такая поломка не влияет. Однако автомобиль теряет противоугонные качества.

Неисправность замка зажигания может стать причиной неработоспобности запорного механизма рулевой колонки. Это хоть и примитивная защита, но она создает некоторые сложности угонщику. Неработоспосбность замка зажигания иногда приводит к блокировке самого ключа. При этой поломке его нельзя провернуть в замке, а после упорных попыток, ключ и вовсе может сломаться.

Специалисты выделяют следующие основные причины этой проблемы: замерз основной узел из-за низких температур, загрязнение, деформация ключа. Все эти поломки можно устранить собственными руками. Рассмотрим процесс самостоятельного снятия и установки детали подробнее.

Это интересно: Обзор Mercedes E-Class W212

Разборка замка и снятие личинки

Разборка начинается со снятия контактной группы со стержня личинки, которая, в свою очередь, крепится к корпусу тремя винтами. Сначала сверху снимается пластиковая крышка, которая крепится на защелках. Затем, отогнув два фиксатора, выньте контакты вместе с проводами.

При откручивании болтов, крепящих личинку замка к его корпусу, следует держать его вертикально, замочной скважиной кверху. В противном случае внутренние детали из замка высыпятся и собрать их в том же порядке будет проблематично. Когда разбираем замок, надо обратить внимание, что в корпусе есть специальный паз с возвратной пружиной и шариком, который очень легко выскакивает и теряется, на это стоит обратить особое внимание, когда снимаешь личинку замка.

При установке новой детали необходимо вставить пружинку в паз сбоку и поставить все на место, повернув, при этом пружинка должна опереться на шарик в корпусе. После этого можно заворачивать винты крепления и устанавливать контакты. Перед затяжкой винтов необходимо повернуть замок так, чтобы он не мешал последующей установке облицовки рулевой колонки.

Таким образом, ремонт вместо полной замены в ряде случаев может быть оправдан, хотя и займет больше времени в тех случаях, когда найти запасные части для конкретного автомобиля не представляется возможным или стоимость всего элемента в сборе оказывается слишком высока.

Источник: carsmotion.ru

Замена

Вне зависимости от варианта конструкции и модели автомобиля, замену стоит начинать со снятия минусового вывода аккумуляторной батареи. На автомобилях с иммобилайзером и множественными электронными блоками управления перед снятием клеммы выждите не менее 3 минут. Этого времени будет достаточно, чтобы блоки переключились в спящий режим, тем полностью исключающий вероятность утери идентификаторов, контрольных сумм или кодов адаптации.

ВАЗ 2110, 2111, 2112, 114 и 2115 Калина, Гранта, Приора

Основная особенность замены в том, что на указанных моделях ВАЗ замок зажигания крепится срывными болтами. Головка таких болтов отламывается от шпильки при усилии, достаточном для крепления корпуса замка зажигания к рулевой колонке. Такая конструкция препятствует быстрому доступу к контактной группе и самому замку, повышая уровень защищенности автомобиля от угона. Помимо крестовой и шлицевой отвертки, вам потребуется небольшое зубило и молоток.

1. Демонтируйте пластиковый кожух рулевой колонки.
2. Снимите штекер разъема подрулевого переключателя поворотов. Для большей свободы действий переключатель поворотов также можно вынуть.
3. Уприте лезвие зубила в шляпку срывного болта таким образом, чтобы легкие постукивания молотком заставили лезвие зацепиться за шляпку и провернуть ее против часовой стрелки (действия отлично показаны на видео). Часто достаточно только сорвать шпильку, после чего она откручивается от руки.
4. Отсоедините штекер контактной группы. В заводском исполнение провода разъемов соединены в единые жгуты, поэтому будьте крайне аккуратны, перерезая стяжки вблизи проводов.
5. Установка замка зажигания в сборе с контактной группой проводится в обратном к снятию порядке. Вместо срывных болтов в комплекте с новым замком будут обычные болты и гайки.

Замена замка зажигания ВАЗ 2110, 2111, 2112, Калина, Гранта, Приора, 2114 и 2115

Контактная группа, личинка

Для устранения неисправности контактной группы необязательно менять замок целиком. Корпус можно разобрать, чтобы провести дефектовку, очистить нагар на контактах или заменить группу.

Для замены личинки потребуется:

• выкрутить 3 шурупа из части корпуса, прилегающей к корпусу рулевого вала;
• извлечь механизм блокировки;
• вытащить личинку, извлечь из нее пружину (не потеряйте шарик и пружинку);
• установить пружину в новую личинку, после чего собрать все в обратном порядке.

ВАЗ 2101-2107

• Демонтируйте кожух рулевой колонки.
• Отсоедините провода контактной группы. Если на вашем авто пины контактной группы не спрятаны в единую колодку, обязательно запомните (лучше – сфотографируйте), расположение подключенных проводов. Так после сборки у вас не возникнет проблем с системой зажигания и другими электроприборами.
• Установите ключ в положении 0.
• Крестовой отверткой открутите два шурупа, крепящие корпус замка зажигания к рулевой колонке.
• В кожухе места установки корпуса замка имеется отверстие, открывающее доступ к стопорному язычку. Возьмите подходящую шлицевую отвертку и нажмите на язычок, одновременно пытаясь вытащить корпус замок. При правильной координации действий замок должен выйти из посадочного места.
• При установке нового замка вручную нажмите на запорный механизм, который будет мешать опустить корпусу замка зажигания в посадочное место.

Для замены контактной группы достаточно плоской шлицевой отверткой подковырнуть стопорное кольцо, удерживающее пластиковый корпус группы (его в момент снятия кольца нужно придерживать, так как корпус подпружинен). При установке новой детали положение паза на корпусе контактной группы должно совпадать с положением отформовки на личинке замка зажигания. Края стопорного кольца должны упираться в цельную часть корпуса замка.

Замена замка зажигания ВАЗ 2107 и 2106, 2101, 2103, 2104 и 2105

Снятие заклинившего замка

Поскольку для вытаскивания личинки из корпуса ключ должен быть в определенном положении, то при заклинивании либо обламывании ключа в большинстве случаев не обойтись без высверливания личинки либо силового скручивания (именно поэтому ранее мы рекомендовали не затягивать с ремонтов в случае подклинивания).

К счастью владельцев ВАЗ классических моделей, извлечь заклинивший замок можно без актов вандализма. Если извлечению замка мешает блокиратор рулевого колеса, вытащить замок можно после спиливания выступа корпуса, перекрывающего доступ к язычку блокировки. Надпилите его полотном по металлу и отломайте мощной отверткой. После этого вам откроется доступ к запорному механизму. Подденьте его шлицевой отверткой и задвиньте в положение, которое не мешает вытащить корпус замка из посадочного места.

Ремонт и замена замка зажигания

В систему электроснабжения лучше просто так не заглядывать, но в случае поломки приходится, и иногда понятно не сразу, как снять замок зажигания, поэтому порассуждаем вместе над этим вопросом. Этот прибор является важным автомобильным узлом, без которого невозможен запуск двигателя. По своей сути, реле зажигания играет роль переключателя, соединяющего и размыкающего определенные виды контактных групп (набор попарно расположенных контактов, которые замыкаясь, включают назначенные им функции авто), входящих в состав системы пуска автомобиля.

Функции и устройство замка зажигания

Для начала перечислим функции, которые выполняет замок. К ним относится:

• выполнение коммутации для подключения/отключения электросистемы машины к аккумуляторной батарее;
• подключение/отключение первичной (слаботочной) цепи системы зажигания к источнику питания;
• кратковременное подключение стартера к электросистеме во время запуска двигателя;
• обеспечивает функционирование потребителей энергии при незапущенном двигателе (например, магнитола, фары, сигнализация и прочее);
• при незапущенном двигателе обеспечивает блокировку рулевого колеса (не на всех автомобилях).

Как снять замок зажигания? У разных моделей автомобилей устройство замка может немного отличаться. Соответственно, процесс его демонтажа и проверки будет состоять из разных этапов. Вам понадобятся отвертка с крестовым наконечником, тонкое шило и тестер для электроизмерений. Рассмотрим процесс демонтажа на примере популярного в нашей стране автомобиля ВАЗ-2108. Стоит сразу оговориться, что замок и система зажигания у этой модели во многом схожа со всеми переднеприводными ВАЗами.

Демонтаж замка зажигания ВАЗ 2108 происходит по следующему алгоритму:

1. Снимите с аккумуляторной батареи минусовую клемму.
2. Снимите кожух вала рулевого управления. Для этого с помощью отвертки открутите крепящие его винты. Кожух распадется на две части и его можно без труда демонтировать.
3. Далее нужно снять лицевую часть замка. Также отсоедините от него штекер с проводами питания и штекер с проводами, идущими от реле.
4. Перед демонтажем ключом зажигания установите в замке положение «0». Тем самым вы отключите блокировку руля.
5. Открутите винты крепления и снимите замок.
6. Далее можно с помощью тестера можно проводить проверку или диагностику и поиск неисправности в случае выявления таковой.

Шило при работе может понадобится в случае необходимости замены контактной группы. Этим инструментом поддевается и демонтируется стопорное кольцо, которое держит сердцевину замка внутри корпуса. Извлечь контактную группу можно лишь демонтировав его.

Из чего состоит замок зажигания

Теперь необходимо ознакомиться, из каких частей состоит замок, и что в нем может поломаться. Обратите внимание на прилагаемый рисунок. На нем изображен замок зажигания в разрезе. Пронумерованные части:

1. Запорный стержень.
2. Корпус замка зажигания.
3. Валик.
4. Контактный диск.
5. Контактная втулка.
6. Колодка, а — широкий выступ контактной части.

Теперь, когда мы знаем, из каких частей состоит замок зажигания, и как его разобрать, вам проще будет понять, какие неисправности могут возникнуть в его механизме.

Ремонт и замена замка зажигания – когда это случается?

Основная функция реле состоит во включении зажигания и стартера. Кроме того, оно осуществляет блокировку рулевого управления. Основными составными частями устройства являются корпус с замком, противоугонное устройство и контактная часть. От контактной части отходят провода, с помощью которых включается вся система зажигания. В случае неисправности какой-либо одной части прекращается работа всей системы.

Для того чтобы пришлось сменить замок зажигания, должны возникнуть определенные условия, последствия которых сделают ремонт невозможным или слишком затратным. Например, при попытке угона замок может получить механические повреждения. Замена производится и в случае утери ключей от системы. И, наконец, реле меняется при серьезных повреждениях в контактной группе.

Чаще ремонт замка зажигания производится из-за плохих контактов. Для того, чтобы выполнить их проверку, на аккумуляторной батарее (АКБ) отключается минусовая клемма (провод снимается с АКБ), а в рулевой колонке снимается нижний кожух (часть пластика под рулем). Контакты отсоединяются и проверяются с помощью омметра (прибор для измерения сопротивления). Выбранные контакты должны быть с нулевым сопротивлением, в противном случае необходима замена. При небольших повреждениях достаточно сменить личинку замка (сердцевина, куда непосредственно вставляется ключ) или его контактную группу (весь комплект парных контактов, иногда представлен в виде коробки с клеммами

Контактная группа замка зажигания ВАЗ

Ремонт замка зажигания ваз 2110 своими руками

Отечественные автомобили «грешат» мелкими недоработками и частыми поломками. Система зажигания в такой ситуации не является исключением. Свои «десятки» большинство автовладельцев привыкли восстанавливать самостоятельно, поэтому возникающие неисправности замка зажигания ВАЗ-2110 многие собственники авто устраняют в гаражных условиях.

Для правильного определения поломки приходится грамотно проводить диагностику. В таком случае иногда потребуется мультиметр, настроенный в режим омметра.

Как снять замок зажигания – пошаговая инструкция.

Прежде, чем ремонтировать или менять зажигание, его необходимо достать, чтобы произвести осмотр и определить характер повреждений. Снятие системы не представляет особой сложности, при условии четкого выполнения определенного алгоритма действий:

• С вала рулевого управления нужно снять кожух, после чего отворачиваются винты, на которых крепится замок зажигания.
• В замок зажигания в нулевое положение вставляется ключ для отключения противоугонного устройства. Через отверстие в кронштейне нужно отверткой нажать на фиксатор, а затем вытащить сердцевину из кронштейна, а ключ – из замка.
• Необходимо запомнить порядок подключения всех проводов и выводов. Чтобы в дальнейшем не было путаницы, желательно их промаркировать. После этого провода отсоединяются от замка.
• Проверяется работа всех контактов при разных положениях ключа. Заодно проверяется и работа противоугонного устройства. При различных положениях ключа запорный стержень должен выдвигаться или утапливаться.

После того, как проведен осмотр и проверка, необходимо определиться, в сложившейся ситуации достаточно ремонта или требуется полная замена замка зажигания.

Как отремонтировать замок зажигания

Ремонт замка зажигания своими руками обычно предполагает следующие действия:

• замена замка зажигания;
• замена личинки замка;
• ремонт контактной группы замка;
• замена контактной группы.

Для выполнения работ потребуется подготовить набор гаечных ключей, плоские и крестовые отвертки, мультиметр. Также может потребоваться пластиковая лопатка для снятия небольших облицовочных панелей (в зависимости от модели авто) и т.д.

Замена замка

Заменить замок зажигания не является сложной операцией. Главное, иметь новый замок в сборе и получить свободный доступ к старому замку для его снятия.

• Перед началом работ необходимо отключить клеммы аккумулятора (АКБ);
• Далее осуществляется разбор облицовки замка;
• Затем производится отсоединение и демонтаж;
• Завершающим этапом становится установка нового замка и его подключение;

Обратите внимание, если провода подключаются каждый по отдельности, при отключении важно, чтобы была зафиксирована схема замка зажигания. Для этого можно сделать фото или зарисовать распиновку замка зажигания на листе бумаги. Это позволит избежать сложностей и ошибок при подключении нового замка. При этом наличие разъемов подключения на современных авто значительно упрощает задачу.

Замена личинки

В ситуации, когда замок зажигания работает, но ключ проворачивается с большим трудом, заедает или не проворачивается полностью, причиной неполадок является личинка замка. При этом можно ограничиться заменой только личинки или ее обслуживанием (замена замка зажигания в сборе нецелесообразна).

Для восстановления работоспособности необходимо:

• снять личинку, после чего попытаться смазать механизм;
• если проблема не решена, тогда потребуется замена личинки.

Обратите внимание, снять личинку может быть сложно. Как правило, имеется особый фиксатор, который нужно высверливать дрелью или выбивать зубилом. После того, как фиксатор будет удален, личинка достаточно просто извлекается из корпуса. Затем необходимо установить новую личинку в корпус и поставить замок на место.

Ремонт или замена контактной группы

В ряде случаев обнаруживается то, что проводя ремонт, замок зажигания оказывается полностью исправным и его менять не нужно.

Однако проблемной является контактная группа замка зажигания. Контакты отвечают за соединение цепей и подачу электричества на агрегаты и системы авто.

• Если ключ в замке проворачивается, но включения энергопотребителей не происходит, замок зажигания на автомобиле потребуется снимать. Далее можно ограничиться заменой контактной группы, которую приобретают отдельно.
• Также контактную группу можно почистить (если она поворачивается). Очистка контактов от грязи также позволяет восстановить работоспособность без необходимости замены отдельных элементов.
  Рекомендуем также прочитать статью о том, как установить кнопку запуска двигателя без ключа. Из этой статьи вы узнаете об особенностях установки кнопки старт-стоп, как выбрать кнопку, реализовать подключение и т.д.

Обратите внимание, если контактная группа обгорела, очистка не позволит получить желаемый результат. В таком случае выходом становится замена.

Что не следует забывать при работе?

При проведении ремонта, чтобы поменять контактную часть, в торце корпуса шилом поддевается стопорное кольцо (держит сердцевину замка зажигания внутри удобного корпуса), после чего контактная часть может быть извлечена. Установка новой контактной группы производится таким образом, чтобы расположение штекеров 15 и 30 было там, где находится запорный стержень. При этом своим широким выступом контакты должны входить в такой же широкий паз корпуса. Все детали устанавливаются на автомобиль в обратном порядке, соответствующем их снятию.

Ремонтные работы лучше проводить в сухом помещении, не допускать прямого попадания влаги на контакты и клеммы, чтобы в ближайшем будущем снова не разбирать эту систему для банальной зачистки окислов.

Согласно схеме электрооборудования, производится установка нового или отремонтированного замка зажигания, а также всех проводов в соответствии с предварительной маркировкой выводов. Для того, чтобы упростить подсоединение проводов, их маркировка переносится на новую систему. При условии соблюдения всех правил установки и подключения новый замок сможет работать в течение длительного времени. Для того, чтобы гарантировать бесперебойную работу и избежать скорой поломки, необходимо выбирать современную и качественную модель.

Личинка замка зажигания BMWе39

Источник: carnovato.ru

Ремонт замка зажигания «Опель Омега B»

Разделим условно стадии поломки замка зажигания автомобиля «Опель Омега B» на три стадии по их сложности и запущенности. Итак:

1. Периодические заедания ключа в замке. Проще всего на данном этапе снять замок, промыть и смазать его. Самый простой вариант ремонта — побрызгать в скважину WD-40 и покрутить ключом в ней.
2. Не происходит повторный запуск. Как правило, такая проблема проявляется в ситуации, когда машина нормально заводится, едет, и ключом можно остановить двигатель. Однако при повторном включении мотор не запускается. Для этого нужно вытащить и снова вставить ключ. Тут уже точно нужно разбирать замок и проводить диагностику и ремонт.
3. Ключ не поворачивается. До этого этапа лучше не доводить. Ведь при этом неизбежно заблокируется руль, что может привести к неприятностям на дорогах.

Для демонтажа и разборки замка зажигания необходимы простейшие слесарные инструменты — отвертка с крестовым наконечником, плоскогубцы, спица или кусок твердой тонкой проволоки, молоток, зубило.

Опишем процесс разборки отдельно для описанных выше случаев. Начнем с самых простых первого и второго, когда ключ еще поворачивается. Алгоритм разборки для них будут одинаковыми:

1. Снять рычаг наклона рулевой колонки, а также фальшнакладку, расположенную на замке зажигания.
2. Снять защитный кожух рулевой колонки (его нижнюю часть), для этого в нижних углублениях открутить три крепежных болта отверткой с крестовым наконечником.
3. Чтобы разъединить верхнюю и нижнюю часть кожуха рулевой колонки необходимо открутить два самореза справа и слева от руля. Они скрыты специальным заглушками. Их можно снять при помощи отвертки или ножа. Чтобы добраться до них нужно покрутить рулем соответственно вправо и влево.
4. Далее нужно освободить механизмы поворотников и дворников. Они установлены на направляющих с помощью простых пластмассовых защелок снизу и сверху. Для этого нужно сдвинуть их влево и вправо соответственно. Это делается для того, чтобы открылся доступ к болтам крепления замка.
5. Упомянутые болты имеют самосрезающиеся головки. Поэтому, чтобы их открутить необходимо воспользоваться небольшим зубилом и молотком.
6. После того как болты были извлечены, руль автомобиля освобождается, а замок зажигания висит на одних проводах контактной группы. Ее нужно снять полностью.
7. Для этого отстегнуть 3 имеющиеся там защелки. К верхним двум из них есть открытый доступ, а к нижней — нет. Поэтому сперва необходимо отверткой открыть две доступные защелки. После этого нужно вывернуть замок сверху вниз, чтобы освободить его из третьей защелки.

Профилактика и смазка контактной группы

После полной разборки можно выполнить диагностику и выявить проблемы с замком. Как правило, они возникают по причине попадания внутрь механизма пыли или грязи. Также возможно замялась ламель или пружина. Эти небольшие неисправности легко лечатся с помощью надфиля, а также промывкой и смазкой механизма. Не рекомендуется удалять ламели (об этом мы писали выше). На это можно пойти лишь в крайнем случае.

Теперь перейдем к ситуации, когда ключ в замке даже не проворачивается. Соответственно, личинка в замке также не может провернуться и нажать на стопор. Для ремонта также нужно извлечь замок. Как это сделать, описанно в предыдущем списке в пунктах 1 — 8. Далее будут такие действия:

1. Первым делом нужно помнить. что при демонтаже личинки необходимо сохранить в целости ламели и пружины. А вот корпусом личинки придется пожертвовать.
2. Для того чтобы демонтировать личинку, необходимо поддеть отверткой крышку личинки и аккуратно ее снять.
3. А место, откуда сняли крышку и куда вставляется ключ, придется высверлить, чтобы получить доступ к ламелям и пружинам.
4. Далее проводится ревизия ламелей и пружин. При необходимости они выравниваются и устанавливаются на место. Механизм нужно обязательно промыть и смазать.
5. Сборка проводится в обратном порядке.

С высверленной личинкой еще некоторое можно ездить. Однако лучшим решением будет покупка и установка новой. Не выбрасывайте ламели из поврежденных личинок, они вам могут еще пригодится в дальнейшем.

Итоги

Как видите, принцип ремонта замка зажигания у многих автомобилей совпадает, а сама процедура под силу даже начинающему автолюбителю. Основное, что вы должны помнить, это то, что при малейших проявлениях неисправностей нужно не затягивать с профилактикой и ремонтом. В противном случае это может плохо закончиться. Для начала можно даже не снимать замок, а просто брызнуть в скважину WD-40 и после этого несколько раз провернуть ключом, чтобы жидкость попала на расположенные там детали. В большинстве случаев этого бывает достаточно, чтобы избавиться от начавшихся проблем.

Источник

Как Снять Личинку Замка Зажигания Пассат Б3

Информация по ремонту автомобилей:

Volkswagen Passat B3 / Фольксваген Пассат B3 (312) 1988.1994 Фольксваген Пассат Вариант В3 / Фольксваген Пассат Вариант В3 (315) 1988.1994

Volkswagen Passat B4 / Фольксваген Пассат B4 (3A2) 1994.1997 Фольксваген Пассат Вариант В4 / Фольксваген Пассат Вариант В4 (3А5) 1994.1997

порядок работы подходит для других автомобилей

Для инструментов нам понадобится набор шестигранников, отвертка или гаечный ключ (2422) с гаечным ключом с открытым концом того же размера, что и ударная дрель, и дрель где-то около 2 мм и руки.

Так выглядит колесо управления.

подключите и удалите сигнальную кнопку с помощью отвертки и отсоедините две цепи от сигнальных клемм. (не принимайте это осторожно, как я)

затем открутите головку на 24 гайке колеса управления и, слегка повернув, снимите направляющие с канавок.

Затем открутите три винта, которые крепят пластиковый корпус, и снимите его.

Затем отсоедините все разъемы от блока переключателей и разъем группы контактов

разъем группы переключателей

разъем разъема замка блокировки зажигания.

Разъем замка зажигания удален.

Демонтаж личинки замка

Прежде, чем приступить к данной процедуре, необходимо «начитаться» в интернете рекомендаций по замене личинки именно для вашей модели автомобиля, поскольку возможных вариантов тысячи. Не исключен вариант, что придется сверлить отверстие в конструкции замка, например как в GOLF 3.

Или AUDI.

В некоторых случаях приходится изготавливать «специнструмент».

Ремонт личинки замка

Для проведения ремонта необходимо разобрать личинку. Ее конструкция может оказаться непростой, как например, в BMW.

Если присмотреться, то можно увидеть, что каждый элемент гребенки подписан двухзначным кодом. Продаются ремкомплекты для личинок замков разных моделей автомобилей. Основной выбор варианта ремонта стоит перед владельцем авто и конкретной ситуацией.

Если есть три-четыре хороших ключа к автомобилю, лучше приобрести ремкомплект и «набрать» личинку. Это сделать может любой человек, даже без специальных знаний. Последовательно вставляются, начиная с первого, элементы гребенки, вставляется ключ в личинку до тех пор, пока не будут выступать из личинки металлические части. Записывается номер элемента. Далее процедура продолжается для следующих позиций личинки. Подбор длительный, но в целом, процесс творческий, занимательный.

Есть более простой и быстрый вариант ремонта. Для этого необходимо вставить ключ в личинку вместе со всей начинкой и срезать наждачным кругом всё, что выступает за ее пределы. Проверить, нет ли выступов при установке других ключей. Быстро, но такой вариант уменьшает защищенность авто на предмет угона.

Если в комплектации автомобиля только один или два ключа, возможно, дешевле купить новую личинку. Тогда придется переустанавливать чип иммобилайзера в новые ключи, идущие в комплекте с личинкой. Необходимо разобрать новые ключи и проверить, если в них необходимые полости для помещения чипа. Если родные ключи имеют в своем составе электронику и кнопки такой вариант вообще не подойдет. Возможно, имеется вариант замены только металлической части ключа.
