Регулируем замок дверей ВАЗ 2107 своими руками

Двери в любом автомобиле всегда должны быть в исправном состоянии. Необходимо это с точки зрения не только комфорта, но и безопасности. Под исправностью устройств подразумевается нормальное функционирование стеклоподъемников, замков, защелок и ручек. Все эти механизмы безотказно должны срабатывать при использовании, независимо от погоды за бортом. Автомобили концерна ВАЗ особенно нуждаются в уходе и обслуживании, так как качество их сборки обычно заставляет желать лучшего. В этой статье выясним, что представляет собой регулировка замков дверей ВАЗ 2107, как она выполняется и основные проблемы, которые могут возникнуть с дверными механизмами на авто.

Какие проблемы возникают с дверьми

Когда же может потребоваться регулировка дверей ВАЗ 2107? Случается это в тех случаях, когда отказывается функционировать запорный механизм. Неработоспособность запорного механизма проявляется посредством заклинивания дверей, при этом их невозможно либо закрыть, либо открыть.

Важно знать! Отзывы владельцев «семерок» показывают, что наиболее распространенным заболеванием ВАЗов является перекос дверей(провисание). При перекосе они очень плохо закрываются и с трудностью открываются, поэтому срочно необходимо принимать соответствующие действия по устранению неисправности.

Встречаются также случаи, когда неисправные замки способствуют открытию дверей во время движения автомобиля. Со временем любые детали изнашиваются, а при частой и не бережной эксплуатации замки могут подвести в любую минуту. Чтобы исправить ситуацию, требуется периодически осуществлять диагностику замков дверей на «семерке». Диагностика представляет собой проверку, смазку и регулировку замков всех устройств на автомобиле ВАЗ 2107. Как отрегулировать, а также, на какие детали следует обратить внимание, выясним детальнее.

Особенности регулировки зазора и петель

Регулировка не требует особых знаний, но при этом потребуется достаточно времени, чтобы точно выставить замки, петли и зазоры. Первоначально следует уделить внимание механизмам замка, а также провести диагностику состояния зазоров между кузовными панелями, передними крыльями, а также стойками и рамами. Также рекомендуем, перед началом работ с настройкой хорошо очистить и смазать механизм замка и ответной части, иногда это решает проблему плохого закрывания и дальнейшие работы становятся лишними. Зазоры на автомобиле ВАЗ-2107 иногда достигают 7 мм, что, кстати, является не редким явлением. Если выставить стабильный зазор (не более 3 мм) не удается, то делать нечего, следует приступать к этапу настройки петель.

Отпускаем петли с помощью ударной отвертки

Для того чтобы осуществить настройку петель на ВАЗ-2107, необходимо воспользоваться крестообразной ударной отверткой. Петли регулируются либо парно, либо же только одну, что зависит о того, куда перекошена дверь. Когда осуществляется их регулировка, необходимо обратить внимание на состояние уплотнителей, если они перестали выполнять свои функции — их нужно заменить. Во время регулировки петель рекомендуется выполнить их смазку, а также устранить люфты.

Особенности регулировки замка

Замки дверей ВАЗ-2107 начинать регулировать необходимо с устранения неисправностей. Для этого изначально следует провести осмотр механизма, после чего осуществить смазку ригелей. Существует два варианта регулировки замков на «семерке». Рассмотрим оба варианта:

Вариант №1. Прежде чем отрегулировать двери, требуется убедиться в том, что детали изделия не имеют критического износа. Передний и задний замок имеет схожую конструкцию, поэтому регулировка для них идентична. Начинать работы необходимо с отвинчивания трех болтов, которые фиксируют ответную часть замка расположенную на стойке. Как только болты будут ослаблены, можно приступать к действиям. Для этого ответную часть следует расположить визуально так, чтобы получить оптимальное положение. После, ее следует слегка затянуть и проверить, если дверь не закрывается, значит необходимо чуть понизить или повысить положение ответной части. Если закрытая дверь выступает — сдвигаем ответную часть внутрь авто, если провалилась внутрь — выдвигаем ее наружу. Регулировать необходимо понемногу, до самого оптимального момента.

Перед проведением работ можно воспользоваться карандашом, которым обвести контур ответной части. От первоначального расположения изделия следует отталкиваться при проведении регулировочных работ любым из выше описанных вариантов.

Регулировка не представляет особой сложности, но требует особой точности, поэтому запаситесь терпением и приступайте к работе. Если же у вас все равно не получилось приемлемо отрегулировать замки на вашем авто, езжайте в ближайший кузовной авторемонт и там вам помогут.

Установка и подключение центральных замков

Установка активатора центрального замка в переднюю дверь

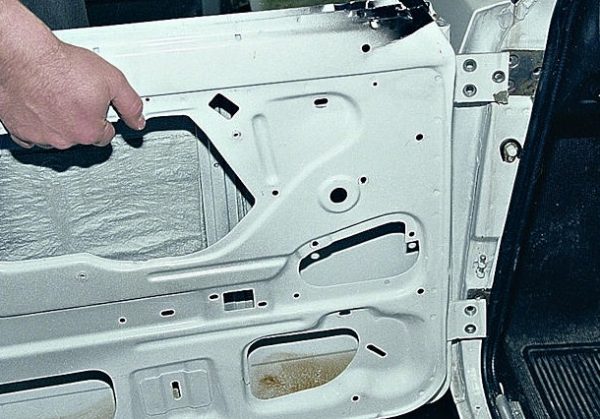

Установку центрального замка следует начать со снятия обшивок дверей и других элементов, которые могут стать помехой при монтаже. Затем в каждой двери сверлятся отверстия для установки металлической планки, на которую будет крепиться активатор замка двери.

Закрепив и отрегулировав пластиковый активатор, переходим к подсоединению и укладке проводов. Задача — завести провода в салон автомобиля и подключить к блоку сигнализации.

Для того чтобы избежать попадания влаги на провода и дальнейшего выхода из строя активаторов и других устройств (электростеклоподъемники, подсветка дверей), продумайте прокладку проводов вдоль двери заранее.

Не размещайте провода в нижней части двери, так как в этом месте чаще всего скапливается вода.

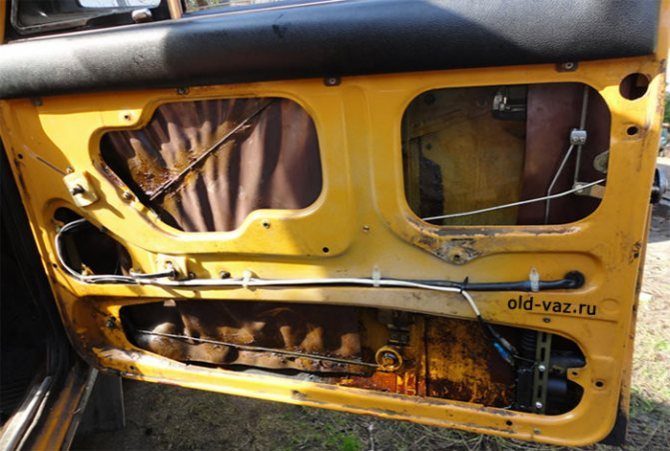

Прокладка провода активатора центрального замка

При прокладке провода обратите также внимание на самую «проблемную» зону, а именно место перегиба проводов в проеме между дверью и кузовом. Защитная трубка проводки дверей

Защитная трубка проводки дверей

Самый оптимальный вариант — использовать проходную резиновую трубку. Такая гофра защитит проводку от перетираний и изломов.

Для грамотного подхода к делу, а также для того чтобы иметь возможность с легкостью определить и найти нужные провода (+12 Вольт, «земля», управляющие выходы от блока сигнализации), приборную панель (торпедо) лучше снять полностью. Тем самым, вы не только упростите себе работу по прокладке проводов, но и сможете осуществить их соединение, пропайку и изолирование без особых трудностей.

На автомобиле ВАЗ 2106 панель приборов снимается довольно просто (четыре самореза и четыре гайки).

Скручивать или паять провода?

Мы рекомендуем приобрести клеммы «мама» и «папа», а также специальный инструмент для обжима проводов. В случае выхода из строя активатора, вы без проблем сможете заменить его на новый. Для этого понадобится просто отсоединить клеммы, демонтировать старый и подключить рабочий активатор.

Скручивать провода и обматывать изолентой — вариант ненадежный, в этом случае лучше «скрутка» + «пайка» + «термоусадочная трубка».

Как подключить центральный замок к сигнализации?

Так как автомобиль ВАЗ 2101-2107 изначально не оборудован центральным замком или электроприводами замков дверей, вы можете установить дополнительные электроприводы и подсоединить их к системе следующим образом.

Схема подключения центрального замка

Сине-белый и оранжевый провода 6-ти контактного разъема основного блока системы сигнализации через предохранители в 15А подключаются к +12 В постоянного тока. Зеленый и синий провода к массе автомобиля или, по-другому, «земле».

Белый провод к синему проводу отпирания активатора замка двери, а желтый провод к зеленому проводу запирания электропривода.

Большинство китайских автосигнализаций, особенно недорогие модели (A.P.S. 2600 SHERIFF, Pantera CLK 355), имеют схожие по строению блоки. Иногда складывается впечатление, что китайские производители меняют только этикетку, а «начинка» остается прежней. По крайней мере, сам 6-ти контактный разъем с силовыми выходами для замков, а также цвета проводов отличаются довольно редко.

Ознакомившись со схемой подключения центрального замка, смело приступайте к соединению проводов и проверке работы активаторов. После успешных тестов остается только собрать все снятые детали на место и затем произвести «контрольную» проверку.

Работа сделана, поздравляем! Примерная сумма затрат — около 500 рублей, без учета стоимости сигнализации.

https://youtube.com/watch?v=66NgyRJEQQ4

[BR-GAVS] Бесшумные замки на ваз 2107-05 установка

Установка бесшумных замков на лада 2104 от 2109

Регулировка замка двери ваз 2107 – Br Gavs

У ваз 2107 «семерки» двери это отдельный разговор, у новых авто двери закрываются туговато, т.к. уплотнитель в проеме двери НОВЫЙ И НЕПРИМЯТЫЙ, как например у авто 2х или 3х летней давности, поэтому регулировка дверей на ваз 2107 стоит от 100 руб и выше.

Разница между замком ваз 2107 и ваз 2106.

У «шестёрки (Нивы) на самом замке есть кольцо, которое вращается, что облегчает закрывание двери, у «семерки» это кольцо приварено с зади, т.е. оно не крутится, вследствие чего это затрудняет закрывание.

Основные проблемы с замками и дверями у ваз 2107

Ручки это самые проблемные места с запиранием сигнализации передних и задних дверей.

Рассмотрим проблемы с ручками. На самом деле родные ручки у «Семёрки» совсем даже не плохие. Главное их смазывать во время, силиконовой или любой другой смазкой, которая не позволяет механизмам высохнуть и начать клинить. Проблема открывания дверей заключается в недостаточной работе тяги от ручки-устраняется путём подгиба главной тяги ручки, перебарщивать не стоит, после подгиба тяги заприте замок в холостую на два щелчка и проверьте сигнализацию или заприте дверь на ключ. Если машина закрылась, значит хорошо, если нет ослабьте подгиб тяги.

Замена контактной группы ВАЗ.Replacing VAZ contact group.

ЧТОБ ДВЕРЬ ЛУЧШЕ ЗАКРЫВАЛАСЬ.

Замена личинки

В некоторых случаях необязательно менять замок закрывания двери на ВАЗ 2110 целиком. Достаточно ограничиться заменой личинки, которую может заклинить.

Личинка — это небольшой металлический цилиндр, в котором находится механизм, проворачиваемый ключом. Каждый такой элемент индивидуален, к нему может подойти только один ключ.

Чтобы демонтировать и заменить личинку, потребуется плоская отвертка, плоскогубцы. Поэтапное проведение работ:

1. Снять дверную карту.
2. Вставить отвертку между личинкой и тяговым механизмом, слегка проворачивая, рассоединить их.
3. Поддеть скобу — плоский металлический фиксатор, личинки, извлечь ее из своего посадочного места плоскогубцами.
4. Вынуть личинку с наружной стороны дверки и заменить ее новой, выполняя работы в обратной последовательности.

Основные проблемы дверей ВАЗ 2107

Регулировка замков дверей ВАЗ 2107 может быть необходима в нескольких случаях. Самый распространённый — это отказ запорного механизма. Двери могут заклинить или наоборот, замок может не срабатывать на закрытие. Также часто встречается перекос дверей. Даже в новых семёрках такое встречалось довольно часто, а уже повидавшие виды экземпляры страдают от перекоса дверей поголовно. Другое дело, что владельцы этого не замечают до поры до времени.

Перекос двери опасен тем, что замок в определённый момент может попросту не сработать или разблокироваться на плохой дороге. Не будет также новостью и тот факт, что подуставшие кузова семёрки могут жить своей жизнью и потихоньку терять жёсткость, что сказывается на потере геометрии дверного проёма. Поскольку дверь более жёсткая, она не собирается подстраиваться под новую геометрию кузова и единственное, что может спасти ситуацию — регулировка замка, если геометрические изменения проёма ещё не достигли критических значений. Но к счастью, такое случается крайне редко и у очень невнимательных владельцев.

Регулировка зазора и петель

Отрегулировать дверные замки вполне по силам каждому, кто в состоянии держать в руках торцовый и рожковый ключ, правда эта процедура требует некоторого времени. Для начала проводят диагностику работы механизма замка и осмотр состояния зазоров между кузовными панелями, передними крыльями, стойками и рамками дверей. К сожалению, тех три миллиметра зазора, которые должны равномерно распределяться по всему периметру двери, на ВАЗ 2107 существуют только на чертежах в конструкторском бюро в Тольятти. На деле зазор может быть от трёх до семи и больше миллиметров. Независимо от его величины, главное — равномерность. Если даже при снятом замке не удаётся зафиксировать стабильный зазор, придётся регулировать петли.

Это ещё больше усложнит задачу, но другого выхода нет. В некоторых случаях приходится регулировать петли попарно, а в некоторых только одну, все зависит от направления перекоса. При регулировке зазора стоит обратить внимание на состояние уплотнителей, поскольку они, как правило, могут сильно влиять на расположение двери в проёме. Когда зазоры установлены, нужно обратить внимание на плоскости прилегания дверей. В этом случае тоже придётся поиграться и с петлями, и с уплотнителями. Только после этого , после смазки петель и устранения люфтов, можно приступать к регулировке непосредственно механизма замка.

Алгоритм регулировки замка 2107

Едва ли можно систематизировать все возможные проблемы с замками на семёрке, но для устранения неисправностей в первую очередь проводят тщательный осмотр механизма, смазку ригелей, проверку тяг и шарниров. Порядок решения некорректной работы замков выглядит примерно так:

• не снимая фиксатор на стойке кузова, очерчивают его контур;
• в случае, когда дверь закрывается слишком туго или только на один щелчок, откручивают фиксатор и смещают его на необходимое расстояние наружу кузова;
• в тех случаях, когда дверь захлопывается на два щелчка, но зазор остаётся, плоскости двери и крыла не совпадают, фиксатор ослабляют и смещают внутрь кузова;
• во время закрывания двери и срабатывании запорного механизма дверь должна сохранять стабильность по вертикали, то есть, в том случае, когда дверь приподнимается при закрытии, фиксатор опускают, в противном случае, поступают наоборот.

Нередки случаи, когда замок плохо срабатывает при отпирании изнутри, при том, что снаружи открывается удовлетворительно.

Эта проблема решается путём регулировки положения ручки открывания двери — винты крепления ослабляются и ручка выставляется в оптимальное положение, после чего винты затягивают.

Наружные ручки и решение проблем с ними

Часто можно наблюдать проблемы с наружными ручками. Сама по себе конструкция ручки вполне приличная и если её периодически смазывать силиконовой смазкой, она будет работать долго без клинов и заеданий. Может разболтаться тяга от ручки до замка и в этом случае тяга просто подгибается до тех пор, пока ручка не начнёт полностью открывать замок. Семерочные ручки, в отличие от ручек 2101-2106, имеют противное свойство растрескиваться. Об этом может говорить даже незначительно повреждение на окрашенной чёрной стороне. Такой дефект не лечится и ручка заменяется полностью.

Уделив полдня процедуре регулировке дверных замков ВАЗ 2107, можно надолго забыть о хлопках и ударах дверей, механизм будет работать чётко и тихо, главное, не забывать время от времени проводить смазку механизмов и тяг. Удачной всем регулировки и счастливой дороги!

Независимо от марки автомобиля, дверь является неотъемлемой частью, но не менее важна правильная работа дверных механизмов. Со временем дверь и замок нуждаются в регулировке, что обусловлено образованием выработки. В противном случае запирание становится проблематичным, а иногда и вовсе невозможным. Все работы с дверным элементом можно выполнить в гаражных условиях с минимальным набором инструментов.

Двери ВАЗ 2107

Двери ВАЗ 2107 представляют собой деталь автомобиля, которая предназначена для входа и выхода из транспортного средства. Кроме того, этот навесной элемент кузова обеспечивает безопасность водителя и пассажиров, препятствуя выпадению во время движения. «Семёрка» оснащается четырьмя дверьми — по две с каждой стороны.

Как снять дверь

Иногда возникает необходимость в демонтаже двери на ВАЗ 2107, например, для ремонта либо замены. На первый взгляд, может показаться, что в этом мероприятии никаких сложностей быть не должно, но на самом деле ситуация обстоит несколько иначе. Дело в том, что обычной отвёрткой открутить крепление практически невозможно. Поэтому приходится использовать ударную отвёртку.

Ударная отвёртка — специальный инструмент, позволяющий отворачивать и заворачивать крепёж с большим усилием путём нанесения ударов молотком по торцу отвёртки. Несмотря на то что поворот биты в нужную сторону составляет 1–3 мм, этого вполне достаточно, чтобы сорвать крепёж с места.

Перечень инструментов может отличаться и зависеть от того, каким способом будет производиться демонтаж. Из основных инструментов можно выделить:

• ударная отвёртка с битой по размеру винта;
• молоток.

Подготовив всё необходимое, можно приступать к работе:

1. Снимаем ограничитель двери.
2. При помощи ударной отвёртки срываем и отворачиваем крепёж.

Если при помощи ударной отвёртки не удаётся отвернуть крепёж, можно попытаться высверлить головку винта сверлом подходящего диаметра (6–8 мм), после чего при помощи узкогубцев вывернуть деталь крепежа. Возможен и другой вариант: к головке винта приваривают болт и с помощью ключа пытаются сорвать винт.

Как отрегулировать дверь

Дверь на ВАЗ 2107 должна быть установлена ровно и без перекосов относительно дверного проёма. Между кузовом и дверным элементом зазор должен быть одинаковым со всех сторон. Однако со временем дверь начинает провисать, т. е. возникает перекос, что обусловлено износом дверных петель. Если имеется люфт либо зазор выставлен неправильно, проблему необходимо устранить путём регулировки. Иначе дверь будет закрываться с большим усилием. Для проведения регулировочных работ понадобятся такие же инструменты, что и при демонтаже двери.

Регулировка дверей состоит из двух этапов:

• регулировки петель;
• регулировки замка.

Для регулировки положения дверного элемента выполняют следующие действия:

1. Срывают крепёж дверных петель ударной отвёрткой.
2. Выставляют положение двери (опускают или приподнимают) для того чтобы правильно отрегулировать зазор между кузовом и регулируемой деталью.
3. Затягивают крепёж.
4. Проверяют положение двери.
5. Если есть необходимость, регулировку повторяют.

Видео: регулировка двери на примере ВАЗ 2106

Разборка двери

Бывают ситуации, когда требуется разборка двери «семёрки», например, при повреждении опускного стекла, кузова либо в случае ремонта самой двери. Для этого потребуются такие инструменты:

• отвёртки (плоская, крестовая);
• ключ на 10.

Сам процесс разборки сводится к таким действиям:

Вынимаем декоративные заглушки на ручке подлокотника, выворачиваем винты крепления и снимаем ручку.

Ограничитель двери

Ограничитель двери ВАЗ 2107 играет роль фиксатора, т. е. предотвращает её чрезмерное открывание. Со временем ограничитель может выйти из строя, что потребует его замены. Для этого понадобятся:

Чтобы выполнить демонтаж фиксатора предварительно снимают обшивку двери. Затем выполняют следующие шаги:

При помощи молотка и бородка выбивают штифт ограничителя двери.

Особенности установки бесшумного на ВАЗ 2105, 2106, 2107

Следует учесть одну важную особенность, связанную с установкой бесшумных замков на «классику». После установки замка, рычажок, который отвечает за открытие замка, направлен в другую сторону, т. е. его нужно опустить для открытия замка, в отличие от заводского замка, где рычажок нужно было поднимать. Отсюда следует доработка штатных ручек открывания дверей или установка евроручки вверх ногами. На внутренний механизм ручки ВАЗ 2105 и 2106 необходимо установить дополнительный металлический флажок, на который будет закреплена тяга, таким образом, чтобы при открытии ручки флажок давил вниз.

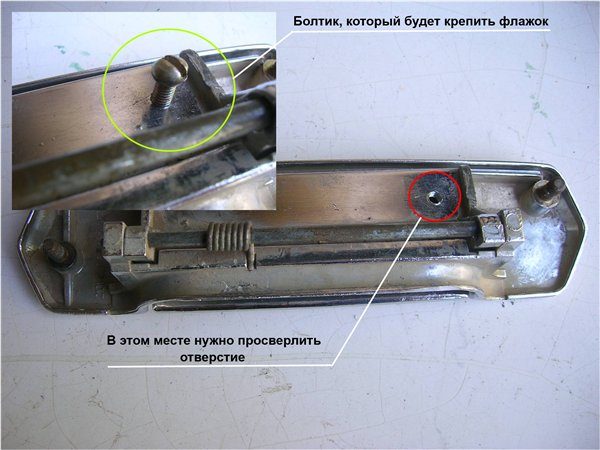

Дополнительно изготавливается флажок, который будет толкать тягу вниз

Флажок устанавливается на ручку с той стороны, которая находится ближе к замку.

Флажок крепится болтов в предварительно просверленное отверстие с нарезанной резьбой

Приступая к работе, стоит руководствоваться принципом «Семь раз отмерь, один раз отрежь», здесь он будет как никогда кстати. Сделав все качественно, вы получите хороший результат. Теперь вам не придётся громко хлопать дверью, порой по несколько раз. Новые замки обеспечат тихое и лёгкое закрывание двери, особенно это отметят владельцы иностранных автомобилей, попавшие в салон вашего автомобиля. Несмотря на то что процесс установки бесшумных замков на автомобиль весьма кропотливый, требующий затрат как временных, так и материальных, результат будет радовать вас очень долго.

Замок двери ВАЗ 2107

Замок двери ВАЗ 2107 — деталь, которая редко выходит из строя. Однако со временем может потребоваться ремонт, замена либо регулировка этого механизма.

Принцип работы замка двери

Дверной замок «семёрки» состоит из механизма запирания, личинки для ключа, наружной и внутренней ручки, позволяющие отпирать дверь снаружи и из салона, а также кнопки для запирания машины изнутри. Управление замком осуществляется посредством передачи усилия при помощи тяг. Основной элемент замка — ротор с прорезью. При запирании двери он заходит за скобу проёма. В момент закрывания двери скоба надавливает на защёлку, в результате чего задействуется храповик и ротор проворачивается. Когда часть скобы входит в прорезь ротора, благодаря пружинам он возвращается в исходное положение, тем самым прижимая дверь.

Распространенные причины поломок дверных замков ВАЗ 2114

1. Блокировка кнопкой замка двери не происходит и/или замок не запирается ключом. Данная поломка характерна, когда блокируется верхний конец рычага наружного привода, например, о буртик ручки.
2. Невозможно открыть двери наружной ручкой. Происходит, в результате увеличения зазора буртика между наружной ручкой двери и рычагом в приводе замка.
3. Произошел разлом пружины центрального замка или рычага наружного привода, вследствие чего дверь не закрывается.
4. При закрывании двери зуб рычага не входит в сцепление с храповым механизмом, такое происходит из-за ослабления заклёпок оси рычага.
5. Запирание двери не происходит по причине заклинивания рычага замка или запрессовки смазки и пыли в замке.
6. Не открывается полностью дверь внутренней ручкой. Сбилось положение рычага внутреннего замка двери, как следствие рычаг привода не совершает полный ход.Зачастую большинство поломок, связанных с дверными замками, можно устранить своими руками не прибегая к его замене.

Ручки двери

Дверные ручки (наружная и внутренняя) ВАЗ 2107 предназначены для отпирания двери. Со временем эти детали могут выйти из строя, что говорит о необходимости их замены.

Наружная ручка двери

Наружные ручки двери ВАЗ 2107 бывают левые и правые, что нужно учитывать при покупке и замене. Кроме этого, деталь может быть выполнена из металла или пластмассы. Металлическая ручка хоть и дороже, но гораздо надёжнее, что особенно актуально в зимнее время: можно надавить не опасаясь её сломать, если она вдруг примёрзнет.

Какие можно поставить

На «семёрку» помимо заводских наружных дверных ручек можно поставить евроручки. Такая процедура относится к тюнингу автомобиля, что позволяет изменить внешность машины, придать ей привлекательный и современный вид. Суть процесса заключается в демонтаже штатной ручки и установке вместо неё новой детали, которая встаёт без каких-либо доработок.

Как снять ручку двери

Для замены внешней ручки двери потребуется подготовить такой набор инструментов:

• торцовый ключ на 8;
• плоская отвёртка.

Процедура демонтажа состоит из следующих действий:

Стекло двери поднимаем до упора.

Как установить ручку двери

После снятия старой ручки можно приступать к установке новой детали:

1. Трущиеся участки смазываем смазкой, например, Литол-24.
2. Все демонтированные детали устанавливаем в обратном порядке.

Внутренняя дверная ручка

В большинстве случаев внутреннюю ручку отпирания двери на ВАЗ 2107 приходится снимать при демонтаже замка либо при замене самой ручки в случае её поломки, что случается крайне редко.

Как снять ручку

Чтобы снять внутреннюю ручку потребуется плоская и крестовая отвёртка. Демонтаж выполняем таким образом:

1. Снимаем обшивку двери.
2. Откручиваем 2 винта крепления ручки.

Как установить

По окончании демонтажа старого изделия, приступаем к установке новой детали:

1. Надеваем обратно тягу на ручку, для чего есть фиксирующая вставочка из резины.
2. Крепление ручки и обратную сборку демонтированных элементов производим в обратной последовательности.

Видео: замена внутренней ручки двери на ВАЗ «классика»

Установка бесшумных замков на дверь

Монтаж потребует подготовки помещения, где есть розетка и тиски. Необходимые инструменты:

• гаечный ключ;
• накладка;
• рожковый ключ;
• дрель;
• молоток;
• сверла;
• напильник;
• плоскогубцы;
• металлические пилки;
• метизы;
• набор отверток.

Помимо замка приобретается специальный фиксатор, который будет крепиться на стойку дверцы. Дополнительно покупаются защелки для замка, поскольку при снятии обшивки заводские элементы часто ломаются. Алгоритм действий:

1. Раскрутить ручку.
2. Снять облицовочный материал.
3. Отключить электропроводку.
4. Получить доступ к замку после снятия тяги.
5. Выполнить демонтаж старого механизма и установкй нового.

После того как новый прибор вставлен, проводится фиксация креплений. С помощью дрели просверливается небольшое отверстие в торце дверцы для установки наладки. Она крепится длинными болтами. Иногда требуется запилка краев. После того как крепежи затянуты, проверяется работоспособность замка.

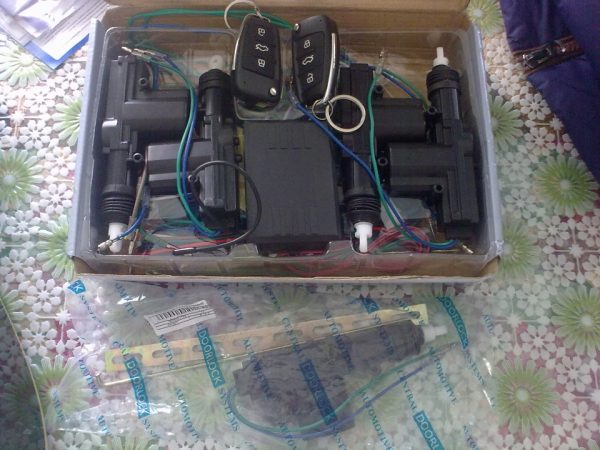

Установка центрального замка двери на ВАЗ 2107

Центральный замок (ЦЗ) на ВАЗ 2107 устанавливают с целью более простой и комфортной эксплуатации автомобиля, благодаря чему становится возможным запирание и отпирание двери при помощи брелока. Для монтажа ЦЗ на свой автомобиль потребуется приобрести комплект оборудования, состоящий из четырёх актуаторов (приводов), пульта и блока управления (БУ), проводки, предохранителей и кронштейнов.

Для установки центрального замка на «семёрку» нужно подготовить необходимый перечень инструментов:

• дрель;
• набор свёрл;
• отвёртки;
• пассатижи;
• кусачки;
• саморезы 15–20 мм с плоской шляпкой;
• резиновые трубки, гофры;
• клеммы «папа/мама»;
• термоусадочная трубка для изоляции проводов.

Перед началом монтажа ЦЗ снимаем минусовую клемму с АКБ, после чего производим следующие шаги:

1. Снимаем декоративную обшивку двери.
2. Прежде чем закрепить актуатор, изгибаем планку по профилю двери, отмечаем и сверлим отверстия под саморезы.
3. Крепим сервопривод на дверь.

При установке замка рекомендуется промазать все трущиеся части смазкой, что обеспечит беспроблемную работу устройства.

Видео: установка центрального замка на примере «шестёрки»

Проблемы с дверными элементами ВАЗ 2107 возникают не так часто, но иногда эту деталь приходится разбирать для ремонта, регулировки либо замены. Процедура вполне по силам каждому автолюбителю и сводится к подготовке необходимого инструмента и следованию пошаговым инструкциям.

Рекомендуем посмотреть:

• Сколько стоит поменять замок зажигания в машине

• Устройство замка двери автомобиля

• Как отрегулировать замки дверей на калине

• Почему не открывается дверь автомобиля

• Принцип работы центрального замка
• Как разобрать заднюю дверь лада веста

Ремонт ВАЗ 2105 (Жигули) : Разборка передних дверей

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2105 (Жигули) 1980-1992 г.в.
3. Разборка передних дверей

Снятие и установка замка зажигания. замена личинки замка зажигания

Вид внутренней стороны передней двери

1 – заглушка окна; 2 – ручка стеклоподъемника; 3 – внутренняя ручка привода замка; 4 – ручка подлокотника; 5 – декоративная заглушка; 6 – кнопка блокировки замка двери. Стрелками показано расположение держателей обивки двери.

Привод переднего опускного стекла

1 – ручка стеклоподъемника;2 – облицовка ручки стеклоподъемника;3 – розетка;4 – механизм стеклоподъемника;5 – верхние ролики; 6 – винты;7 – прижимные пластины;

8 – кронштейны опускного стекла;9 – опускное стекло;10 – трос;11 – нижний ролик; 12 – болт; 13 – натяжной ролик

Механизм стеклоподъемника

1 – ручка стеклоподъемника; 2 – облицовка ручки;3 – розетка;4 – крышка корпуса;5 – ведущий валик;6 – поводок пружинного тормоза;

7 – пружина тормоза;8 – опора ведущего валика;9 – ведущая шестерня;10 – корпус стеклоподъемника;11 – барабан с ведомой шестерней

Замок передней левой двери

1 – рычаг внутреннего привода замка;2 – пружина рычага блокировки замка;3 – рычаг наружного привода; 4 – тяга выключателя замка;5 – тяга кнопки блокировки замка;6 – скоба; 7 – кнопка блокировки замка; 8 – поводок тяги наружного привода; 9 – наружная ручка замка; 10 – выключатель замка;11 – пружина сухаря;

12 – сухарь фиксатора; 13 – ротор замка; 14 – тяга наружного привода;15 – корпус фиксатора замка;16 – храповик; 17 – пружина центрального валика;18 – валик выключения замка;19 – центральный валик; 20 – рычаг блокировки замка;21 – тяга внутреннего привода замка

При замене деталей и механизмов дверей требуется ее разборка.

ПОРЯДОК ВЫПОЛНЕНИЯ
