Нет искры, инжектор ВАЗ
На примере инжекторного двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099 разберемся в причинах неисправности «нет искры, инжектор».
Признаки неисправности «нет искры, инжектор»
Признаков неисправности «нет искры, инжектор» применительно к системе зажигания двигателя 2111 всего три. — Двигатель автомобиля запускается и глохнет
— Двигатель «троит» или «двоит» на холостом ходу
Причины неисправности «нет искры, инжектор»
Неисправны свечи зажигания
В редких случаях могут выйти из строя сразу все свечи зажигания. Но чаще всего отказывают одна или две из них. Двигатель начинает неустойчиво работать на холостых. Причиной неисправности свечей являются «пробой» изолятора на «массу» (искра уходит не на электроды свечи, а на двигатель), нагар на электродах из-за работы двигателя на богатой топливной смеси, неисправность самой свечи (не пропускает ток) и пр. См. «Неисправности свечей зажигания» и «Проверка свечей зажигания инжекторного двигателя».
Помимо этого причинами исчезновения искры на свечах зажигания могут быть неисправные высоковольтные провода и модуль зажигания.
Неисправен модуль («катушка») зажигания
В системе зажигания двигателя 2111 устанавливается модуль зажигания, состоящий из четырех катушек. Чаще всего выходят из строя две из них, и двигатель в лучшем случае начинает «двоить» — работают только два цилиндра, но скорее всего не запустится вовсе. При определенных условиях возможен затрудненный запуск и «двоение» холодного двигателя, на прогретом проблемы куда-то исчезают.

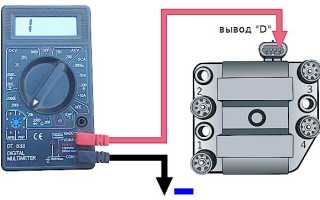

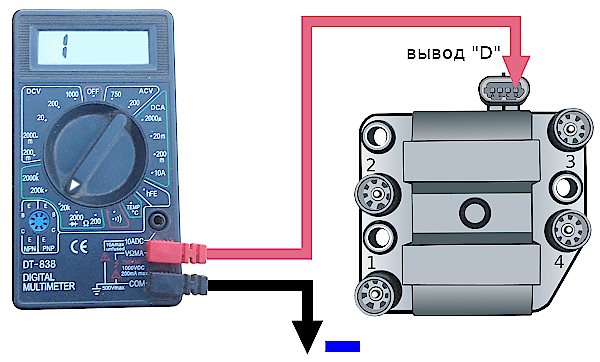

Проверка модуля (катушки зажигания) ВАЗ 21083, 21093, 21099
И в случае неисправности заменить.
Неисправны высоковольтные провода
Высоковольтные провода призваны проводить ток высокого напряжения от модуля зажигания к свечам зажигания (т.н. высоковольтная цепь). Если в этой цепи происходит «обрыв», то ни о какой искре не может быть и речи. Причиной «обрыва» может быть выгорание центральной жилы бронепровода, окисление или тоже выгорание контактов (наконечников). Либо нарушение целостности изолятора проводов («пробой») из-за которого искра уходит на «массу», а не на свечу.
Читайте также:
Признаки неисправности высоковольтных проводов те же, что и свечей («троит», «двоит», не запускается, глохнет).
Неисправен датчик положения коленчатого вала ЭСУД
В случае полного отказа датчика ДПКВ или «обрыва» в его цепи на ЭБУ не поступает импульс при прохождении поршнями верхней мертвой точки. Соответственно команды на поджиг топливной смеси в камерах сгорания не будет, так же не будет и искры на свечах. При выходе ДПКВ из строя в щитке приборов загорается контрольная лампа «Проверь двигатель» (CHEK ENGINE).
Датчик положения коленчатого вала можно проверить самостоятельно «Проверка датчика положения коленчатого вала».
Проверка ДПКВ датчика положения коленчатого вала двигателя
Неисправна электрическая цепь низкого напряжения модуля зажигания
На схеме в начале статьи изображена электрическая схема системы зажигания двигателя 2111. Если в каком-либо из проводов системы имеется обрыв — система зажигания работать не будет.
Проверьте по схеме надежность крепления колодок проводов (фишек) и окисление в них контактов.
Неисправен блок управления (ЭБУ)
Если, проверкой установлено, что все элементы системы зажигания исправны, то скорее всего неисправен контроллер (ЭБУ) электронной системы управления двигателем (ЭСУД), так как система зажигания инжекторного двигателя работает по его команде.
Либо вышли из строя главное реле (позиция 1 на картинке) и предохранитель системы зажигания (6) в блоке реле и предохранителей под панелью приборов.
Реле и предохранители ЭСУД инжекторных ВАЗ 21083, 21093, 21099
-
Читайте также:
Неисправный контроллер придется заменить или отдать в ремонт. Реле и предохранитель можно проверить самостоятельно.
Примечания и дополнения
Аналогичные признаки (двигатель не запускается, двигатель глохнет) могут возникнуть не только по причине неисправности системы зажигания, но и системы питания, системы управления или самого двигателя. Например, «Признаки засорения топливного фильтра, инжектор».
Распределитель зажигания и датчик Холла
Datsun on-do рестайлинг 2021, седан, 1 поколение (12.2019 — н.в.) — технические характеристики и комплектации
Что касается трамблера, то наиболее частой его неисправностью является пригорание контактов, расположенных внутри крышки. Кроме этого, выйти из строя может и бегунок, «разносящий» напряжение.
Открутите два винта и снимите крышку с трамблера
Обратите внимание на состояние контактов. Если они сильно пригорели, деформировались, посыпались — замените крышку
Осмотрите и бегунок. Он также может пригорать и деформироваться. В случае необходимости замените и его.
Не лишним будет проверить так называемый «уголек». Это графитовый контакт высоковольтного провода. Если он поврежден, напряжение перестает поступать на бегунок. В результате все четыре свечи оказываются обесточенными.
Датчик Холла встроен в распределитель. Проверить его, не снимая, можно также при помощи вольтметра. Щупы прибора необходимо подсоединить к зеленому и черно-белому проводкам, идущим от датчика к разъему. Прокручивая маховик при помощи отвертки (в окошке на картере сцепления), снимите показания вольтметра. Они должны колебаться в пределах от 0,4 до 12 В. Если все так и происходит — датчик в порядке. Ну, а если нет — устройство нужно заменить.
Вот, в принципе, и все распространенные неисправности, по которым у «девятки» нет искры. ВАЗ 2109, как видите, не такой уж и сложный автомобиль в этом смысле: немного времени, немного теории, нехитрый инструмент, и ваша машина снова в строю!
Причины, по которым пропадает искра на автомобиле карбюраторного типа ВАЗ-2109, могут быть следующие:
- неисправный датчик Холла;
- сгорел коммутатор;
- обрыв в катушке зажигания;
- изношены высоковольтные провода;
- свечи пришли в непригодность;
- ремень ГРМ изношен.
С самого начала, если обнаружено исчезновение искры, следует просмотреть все контакты и состояние электрической проводки. Если вы обнаружили окисление на разъеме, его необходимо зачистить наждачной бумагой и проверить заново на наличие искры. Высоковольтные провода следует проверить на целостность при помощи специального прибора – тестера.
Поломку в замке зажигания можно диагностировать при помощи стандартной автомобильной лампы. Один из ее контактов необходимо подключить с корпусом кузова либо двигателя карбюраторного 2109, а второй контакт соединить с проводом «Б+» от катушки зажигания. Если лампочка светит, это говорит об исправности замка зажигания. В данном случае, необходимо перейти к катушке зажигания.
Исправность датчика Холла можно проверить при помощи вольтметра либо опять же лампочки. В момент вращения трамблера, нить накаливания в лампочке должна менять интенсивность свечения.
В поисках искры: свечи
В случае если напряжение на центральном высоковольтном проводе все же есть, необходимо установить, распределяется ли оно и поступает ли на свечи. Для этого нужно определить, исправны ли трамблер и датчик Холла, не пробиты ли высоковольтные провода и рабочие ли свечи. Начнем с конца.

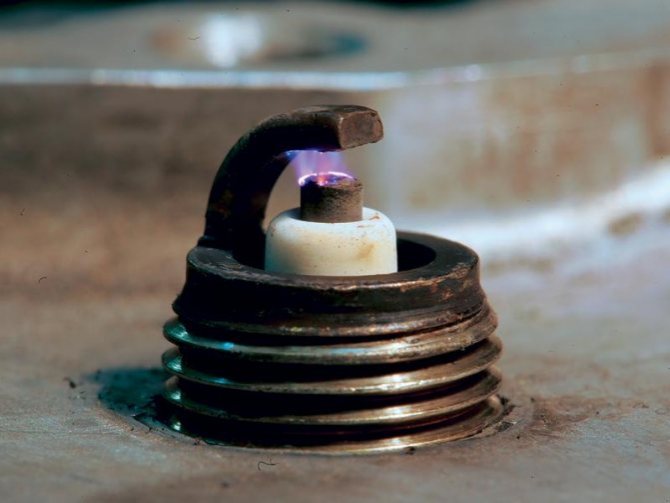

Выкрутите первую свечу зажигания, положите ее на клапанную крышку, не отсоединяя высоковольтный провод от нее, но отключив от других свечей, и попросите помощника попытаться запустить двигатель стартером. Визуально определите, появляется ли искра между электродами. Если она есть, закрутите свечу обратно и повторите процедуру для каждого отдельно взятого цилиндра. Помните о риске быть ударенным током, используйте пассатижи!
-
Читайте также:
Если же нет искры на свечах ВАЗ 2109 (карбюратор), попробуйте поставить вместо них новые или заведомо исправные. Ситуация не изменилась? Продолжаем диагностику.
Определяем участок
Если вообще не заводится ВАЗ 2109 (карбюратор), проверку лучше начать на участке от аккумулятора до распределителя. Так мы поймем, работают ли АКБ, контактная группа замка, коммутатор и катушка.
Порядок проверки:
- Поднимаем капот.
- Отсоединяем «люльку» центрального бронепровода от крышки трамблера.
- В «люльку» вставляем свечу, прижимаем ее «юбкой» к клапанной крышке (неокрашенному участку кузова) и просим помощника запустить стартер. Ни в коем случае не удерживайте свечу голыми руками! Вы получите электрический удар. Пусть и не смертельный, но достаточно неприятный. Держать свечу лучше всего диэлектрическими пассатижами.
- Во время работы стартера смотрим на межэлектродное пространство. Если там нет искры – ВАЗ 2109, естественно, не заведется.
Теперь нам предстоит установить неисправный элемент на участке аккумулятор-катушка. Сделать это совсем несложно.
Что делать, если нет искры на инжекторе? Возможные неполадки
Одной из самых частых причин, провоцирующих невозможность запуска бензинового двигателя, является банальное отсутствие искры на свечах зажигания. При таком стечении обстоятельств воспламенять горючую смесь на такте сжатия нечем, в итоге – мотор отказывается работать. В зависимости от того, какой системой питания оборудован автомобиль, определяется то, как именно нужно действовать для определения точной причины отсутствия искры и мер по её возвращению. Более подробно о данной проблеме на инжекторных моторах поговорим сегодня. Интересно? Тогда обязательно прочитайте представленный ниже материал до конца.
Особенности устройства
Катушка зажигания служит для получения искры, выходящей из электродов свечей зажигания. Если говорить коротко и просто, то это маленький трансформатор, который работает в импульсном режиме и преобразует 12 вольт от автомобиля в 20-30 тысяч вольт на выходе. Для передачи импульса используют высоковольтные провода, которые также иногда становятся причиной неисправности катушки.
Система зажигания трамблерного типа работает просто — трамблер (распределитель) получается низковольтный импульс от сети автомобиля, передает его на катушку, а она, в свою очередь, трансформирует импульс в импульс высокого разряда. Далее трамблер распределяет искры по цилиндрам в зависимости от порядка их работы.

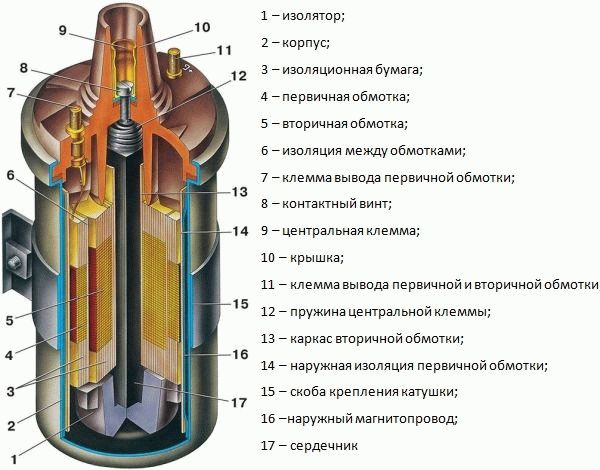

Конструктивно катушка ВАЗ 2109 состоит из пары обмоток — вторичная и первичная.
- Первичная обмотка имеет меньше витков, но провода с большим сечением;
- Вторичная обмотка катушки с большим количеством витков, но меньшим сечением провода.
Обмотки
Признаки поломки
Зачастую искра на карбюраторе пропадает неожиданно, когда водитель не готов к подобному повороту событий. Но при наличии достаточно опыта и внимательному отношению к поведению своего автомобиля, можно обнаружить признаки неисправности до того, как пропала искра и двигатель не заводится.
Итак, почему пропадает искра, в чем причины и какие признаки могут указывать на выход из строя катушки зажигания?
Примерно за 500 километров до того, как ресурс катушки закончится, на холодном двигателе устройство нормально включается в работу только через пару минут прогрева. Мотор начинает запускаться с трудом, но некоторые думают, что проблема в системе холостого хода. Одновременно с этим движок начинает нестабильно вести себя на малых оборотах
Это явление происходит в течение 10-30 секунд, потому не всегда успеваешь на него обратить внимание. Другой кратковременный признак — это активное троение двигателя при запуске холодного двигателя и удержании педали газа. Это будет происходить буквально 3-5 секунд, и после повторного нажатия на педаль все вернется в норму. При ускорениях или смене передачи на КПП движок может выдавать рывки, вибрации, кратковременно ухудшается динамика
Минус в том, что такой симптом может появиться на несколько мгновений, но так же быстро исчезает. Самый очевидный признак — это полный отказ двигателя от попыток запуститься. Искра пропадает, а потому шансы тронуться равно нулю.
Проверка наличие искры
Допустим, ваш инжекторный автомобиль перестал реагировать на ключ зажигания и отказывается заводиться. Сразу же сетовать на неисправность в системе зажигания довольно-таки нерационально. В первую очередь, нужно удостовериться в том, что пропала именно искра, а не поломалось что-либо другое. Для проверки свечей зажигания на наличие заветного «огонька» можно прибегнуть сразу к нескольким процедурам. Пожалуй, наиболее эффективные и простые из них следующие:
- Способ первый – проверка от массы. Для его реализации необходимо отключить зажигание, выкрутить поочерёдно каждую свечу и, приложив её корпус к массе (металлический корпус мотора), попытаться завести мотор;
- Способ второй – проверка при помощи мультиметра или тестера на основе пьезоэлектрического элемента. Этот вариант диагностики довольно-таки схож с описанным выше способом за исключением того, что свеча прикладывается не к массе, а к контактам тестера или мультиметра. Однако в этом случае «крутить» стартер не требуется, искра должна возникнуть от самих приборов.
Если по итогу проведения отмеченных выше способов проверки искрообразование на свече не выявлено, или искра есть, но слабая (неяркая, нерезкая, тусклая), необходимо выявлять причину неисправности. Не забывайте, что эксплуатация машины с плохо работающим зажиганием отрицательно сказывается на работе двигателя и существенно уменьшает его эксплуатационный срок.
Примечание! Проверка искры на инжекторе – крайне ответственное мероприятие, так как на подобных автомобилях очень чувствительная электроника. Учитывая именно эту особенность, диагностику важно проводить аккуратно и максимально быстро, то есть – без многочисленного количества повторов проверки и с использованием исключительно качественных тестеров.
Диагностика аккумулятора

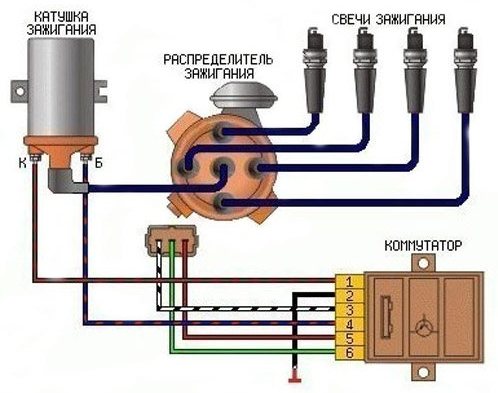

Проверка бесконтактной системы зажигания карбюраторных двигателей автомобилей ваз 2108, 21081, 21083, 2109, 21091, 21093, 21099
В случае, если автомобиль простаивал на стоянке продолжительное время, у аккумулятора проседает заряд и теряется напряжение. Напряжение проседает так, что зажигание просто не происходит. Провести его диагностику АКБ можно при помощи мультиметра.
Для этого нужно:
- Открыть капот;
- Установить режим мультиметра на измерение напряжения до 20 В;
- Дотронуться щупами мультиметра к контактам аккумулятора.
Напряжение должно составлять 12,6 В. Если выходное напряжение меньше этого значения, то это сигнализирует о проблеме в аккумуляторе. Желательным действием будет проверка плотности электролита. Стоит провести проверку абсолютно всех контактов. Прежде всего нужно проверить их мультиметром на стартере.
В срочном случае, когда ВАЗ 2109 необходимо завести завести непосредственно в данный момент, то нужно включить фары, тем самым повысив напряжение на батарее. Таким образом активизируется электролит АКБ.
В случае когда не заводится ВАЗ 2109 на инжекторе, даже на заряженном аккумуляторе. То причина может находится в его клеммах. Стоит проверить наличие окисления на них. Именно поэтому не заводится ВАЗ 2109 на инжекторе. На клеммах образуется белый налет, его нужно счистить наждачной бумагой.
Этап первый
Обычно симптомы трудности последующие: стартер исправно вертится в собственном стандартном режиме, а движок никак не желает заводиться. Одна из самых возможных обстоятельств – бензонасос, который не запускается. Когда, на инжекторных «десятках» он погружной и располагается прямо в баке.
Проверить элемент есть вариант по наличию звука работы. Включаете зажигание – обязан быть рокот в районе задних сидений. Время от времени он отсутствует. В нашем варианте следует проверить предохранители. ВАЗ-2110 – это инжекторное авто, и блок с предохранителями тут размещен на боковой стороне центральной консоли не знакомых фронтального пассажира. Нужно открутить крепеж, потом снять крышку, проверить предохранители на работоспособность и по мере надобности их поменять. В том случае элементы стопроцентно исправны, то необходимо проверить, будет ли врубаться реле, при этом как основное, так и топливного насоса. Момент включения конечно ощутить пальцем. Также будет слышен соответствующий щелчок.
Пропала искра 2107
Нет искры с КЗ(безконтактное), на клеммах катушки ток есть, при выключении зажигания проскакивает искра
- В чём проблема с зажиганием ВАЗ 2107? – 5 ответов
- Какая причина выхода из строя свечей зажигания(новых) в ВАЗ 2107 – 4 ответа
- Троит при прогреве ВАЗ 2107 – 4 ответа
- Не заводиться ВАЗ 2107 – 4 ответа
- Для чего предназначен 7-й выход в электронном блоке зажигания ВАЗ 2107 – 4 ответа
Если искра проскакивает при выключении, то смотри коммутатор — либо питание не приходит с замка зажигания, либо плохой контакт колодки и контактов коммутатора (достаточно снять и одеть колодку и зажигание появляется).
Значит коммутатор исправен. Датчик Холла не работает. Может быть на внутренней стороне разъёма паяные провода отвалились, может сам датчик кончился. А может у трамблёра вал срезало.
А проверить исправность коммутатора просто. Достаточно снять разъём жгута зажигания с трамблёра и на среднюю клемму кратковременно и многократно подать минус. При каждом замыкании на минус должна проскочить искра с высоковольтного вывода катушки.
«Нет искры с КЗ(безконтактное). ». После этих слов, уже понятно что катушка неисправна.
А что на клеммах катушки ток есть, то это он туда приходит при включении зажигания от замка.
Подпишись
на наш канал вЯ ндекс.Дзене
Еще больше полезных советов в удобном формате
Диагностика бесконтактной системы зажигания
Машины в последние года оснащаются бесконтактной системой. Проверка данной системы не потребует особых инструментов. Все можно купить в ближайшем магазине автотоваров.
Диагностику рациональнее провести датчика МД-1. Он подсоединяется на место коммутатора. Далее следует включить зажигание.
Работа с датчиком весьма проста. На нем есть три индикатора:
- «П» – показывает исправность работы замка зажигания;
- «К» – показывает состояние первичной обмотки;
- «Д» – показывает исправность работы датчиков холла при включенном стартере.
Если все индикаторы сработали, то значит неисправностей нет.
Выставляем без стробоскопа зажигание на ВАЗ-21099 карбюратор
Чтобы выставить зажигание при отсутствии стробоскопа необходимо в первую очередь ослабить крепление трамблёра так, чтобы его можно было свободно провернуть. При этом он не должен болтаться. Вслед за этим запускаем двигатель и раскручиваем его на холостом режиме до максимальных оборотов. После этого поворачиваем трамблёр в «минус» на одно деление и выключаем двигатель. Зажимаем винты крепления и приступаем к регулировке карбюратора.
Сначала закручиваем до упора винт контроля качества топливной смеси, а затем вращаем его в обратную сторону на одну треть полного оборота, что будет соответствовать оборотам холостого хода 800 + 50 об/мин.
Настройка угла опережения зажигания автомобиля ВАЗ 2109
В данном разделе нашей статьи мы предлагаем понятную и доступную большинству автолюбителей инструкцию по регулировки системы зажигания «девятки». Она включает в себя выполнение следующих мероприятий:
- Устанавливаем коленчатый вал двигателя в верхнюю мертвую точку (ВМТ). Крышка блока цилиндров имеет три специальных метки, соответствующих определенным значениям угла опережения:
- Совмещаем метку, расположенную на шкиве коленвала с меткой на крышке блока. Корпус распределителя фиксируется в нулевом положении октан-корректора. Контакты должны находиться в разомкнутом состоянии (проверяется при помощи 12-ти вольтовой лампы, контакты которой соединены с контактом низкого напряжения и контактом «массы»).
- Если контакты не размыкаются (лампа не загорается) выполняем следующие манипуляции:
Отворачиваем стопорную гайку, фиксирующую пластину распределителя;
Поворачиваем корпус распределителя походу часовой стрелки;
Медленно поворачивая корпус в обратном направлении до момента загорания лампочки.
Внимание!
Момент срабатывания электрической лампы, собственно, и определяет необходимый угол опережения зажигания.
- Удерживая корпус распределителя в полученном положении, заворачиваем стопорную гайку пластины крепления.
Внимание!
Если в процессе эксплуатации автомобиля вы используете бензин, качество которого, мягко говоря, оставляет желать лучшего, процесс настройки начинайте с совмещения метки шкива с меткой крышки блока цилиндров, соответствующей 5 0 угла опережения.
Самый простой способ проверки зажигания ВАЗ-21099
Эта методика не требует использования специальных инструментов и приборов. При этом проверяется вся цепь зажигания, за исключением датчика Холла. Для работы нужны только гвоздь или скрепка и небольшой кусок провода с зачищенными концами.
Сначала вытаскиваем высоковольтный провод из крышки трамблёра. В процессе проверки его нужно держать на расстоянии порядка 10 мм от массы. Включаем зажигание. Снимаем разъём датчика Холла и вставляем один конец провода в его средний контакт, к которому подходит зелёный кабель. Другим концом провода несколько раз касаемся массы. Во время отрыва должна быть искра. Если искра есть, значит, либо вышел из строя датчик Холла или нет контакта. Довольно часто провода внутри трамблёра перетираются пластиной, а бывает, что просто разболтался разъём. Однако может быть и такой вариант. При проверке искра есть, но при подключении к крышке трамблёра, на свечных колпачках её нет. В этом случае следует заменить бегунок. Когда при проверке нет искры ВАЗ-21099 карбюратор, возможно, вышел из строя коммутатор или нарушена цепь блокировки зажигания, если она предусмотрена.
Нередко причиной отсутствия искры может быть износ контактов в замке зажигания. В этом случае стартер будет вращаться, но питание в систему зажигания не поступает. Устранить эту неисправность можно заменой замка зажигания.
Начинаем проверку с катушки
Высоковольтный разряд исходит с катушки зажигания, поэтому её проверяем в первую очередь. Не пытайтесь заводить автомобиль более трёх раз, ведь можете посадить аккумулятор, а он нужен при выполнении проверки. Катушка диагностируется следующим образом.
- Вынимаем бронепровод из крышки трамблёра.
- Надеваем перчатки или берём в руки плоскогубцы.
- Подносим контакт высоковольтного провода к массе.
- Второй человек включает зажигание.
Если появилась большая синяя искра, то катушка вырабатывает разряд, с ней всё в порядке. Отсутствие вспышки или слабая искра говорит о том, что проблема либо в самой катушке, либо в элементах, которые идут в цепи до неё. Проверяем работоспособность катушки, коммутатора, датчика Холла, замка зажигания.
| Этапы работы | Действия |
| Сначала нужно проверить высоковольтный провод на целостность. | Бегунок мультиметра выставляем на отметку 20 кОм, щупы подносим к противоположным контактам провода. Прибор должен показать сопротивление 3,5–9 кОм. Если величина больше или меньше, заменяем провод. |

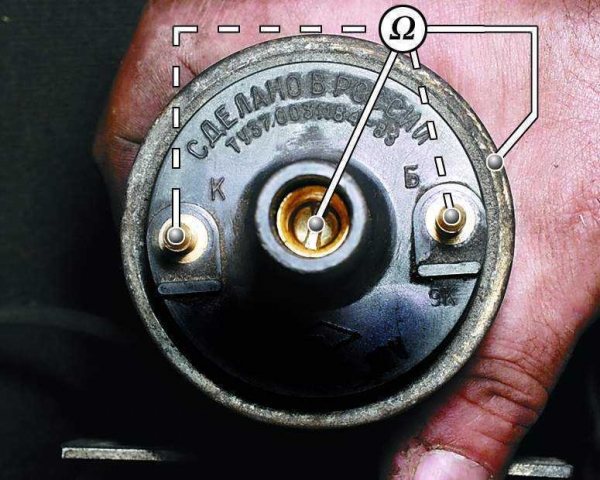

| При нормальных показаниях на экране тестируем катушку. Сначала проверяется сопротивление первичной обмотки. | Для этого соединяем щупы тестера с клеммами В и К на катушке. Тестер выставляем на 20 Ом. Показания на экране должны быть от 0,4 до 0,5 Ом. |
| Чтобы проверить вторичную обмотку, щуп с клеммы К переставляем на высоковольтный выход. | Бегунок мультиметра — на 20 кОм. Норма на экране — 4-5 кОм. При отклонениях от нормальных значений заменяем катушку. |
Причины проблем с искрообразованием
Если искры нет на инжекторе, а не, к примеру, на карбюраторном или редукторном моторе, но для выявления причин её пропажи придётся постараться. Связано это с тем, что факторов, влияющих на искрообразование в инжекторных системах, слегка больше и выглядят они более многопланово. Если обобщить общий перечень возможных причин проблемы, то стоит выделить следующие чаще встречающие из них:
- Свечу или свечи зажигания залило топливом – искра либо отсутствует, либо очень слабая, сами свечи мокрые;
- Свеча или свечи зажигания вышли из строя – искра полностью отсутствует, нагар на контактах, как правило, чёрный или белый;
- Неисправен датчик коленвала, модуль зажигания, катушка зажигания, коммутатор или трамблер – искра отсутствует полностью, двигатель не подаёт признаков «жизни», инжектор работает некорректно;
- Пробились высоковольтные провода или произошла потеря контактов – одна или две свечи не работают, остальные полностью исправны;
- Неисправна электроника инжектора (ЭБУ или провода) – узел работает некорректно, искры нет на всех свечах;
- Забились форсунки инжектора – искры нет на свечах конкретных цилиндров, инжектор работает неправильно.
Отметим, что для полноценной и максимально точной диагностики необходимо осуществить сразу несколько процедур:
- Естественно, проверить наличие искры;
- Оценить наличие описанной выше симптоматики;
- Проверить наличие соответствующих ошибок на приборной панели или экране бортового компьютера;
- Провести проверку потенциально неисправного узла (разборка, прочистка, диагностика мультиметром и т.п.).
Если по итогу проведения всех диагностических процедур проблема не выявлена, то, скорей всего, обращения на СТО не избежать. В ином случае вполне допустимо провести собственноручный ремонт, конечно, при наличии должных навыков, умений и инструментов.
Коммутатор
С коммутатором дело обстоит несколько сложней. Дело в том, что проверить его самостоятельно невозможно. Лучшим решением здесь будет замена устройства заведомо исправным.
Определив, что пропала искра на ВАЗ 2109 (карбюратор) на участке до распределителя, можно сразу сделать вывод, что причиной тому является именно коммутатор. Это наиболее капризное устройство во всей системе зажигания. Он может «сгореть» из-за малейшего перепада напряжения, вызванного сбоем в работе генератора, неисправностью свечей или высоковольтных проводов. Именно поэтому некоторые опытные водители «Самар» возят с собой запасное устройство.
Особенности устройства
Конструктивно катушка ВАЗ 2109 состоит из пары обмоток — вторичная и первичная.
- Первичная обмотка имеет меньше витков, но провода с большим сечением;
- Вторичная обмотка катушки с большим количеством витков, но меньшим сечением провода.
Обмотки
Признаки поломки
Зачастую искра на карбюраторе пропадает неожиданно, когда водитель не готов к подобному повороту событий. Но при наличии достаточно опыта и внимательному отношению к поведению своего автомобиля, можно обнаружить признаки неисправности до того, как пропала искра и двигатель не заводится.
Итак, почему пропадает искра, в чем причины и какие признаки могут указывать на выход из строя катушки зажигания?
Примерно за 500 километров до того, как ресурс катушки закончится, на холодном двигателе устройство нормально включается в работу только через пару минут прогрева. Мотор начинает запускаться с трудом, но некоторые думают, что проблема в системе холостого хода. Одновременно с этим движок начинает нестабильно вести себя на малых оборотах
Это явление происходит в течение 10-30 секунд, потому не всегда успеваешь на него обратить внимание. Другой кратковременный признак — это активное троение двигателя при запуске холодного двигателя и удержании педали газа. Это будет происходить буквально 3-5 секунд, и после повторного нажатия на педаль все вернется в норму. При ускорениях или смене передачи на КПП движок может выдавать рывки, вибрации, кратковременно ухудшается динамика
Минус в том, что такой симптом может появиться на несколько мгновений, но так же быстро исчезает. Самый очевидный признак — это полный отказ двигателя от попыток запуститься. Искра пропадает, а потому шансы тронуться равно нулю.
Возвращаем автомобиль к «жизни»
С тем, почему случается пропажа искры, пожалуй, всё предельно ясно. Теперь, не лишним будет рассмотреть порядок её возвращения. Реальность такова, что в большинстве случаев вернуть искру – дело несложное, заключающееся лишь в том, чтобы тщательно проверить поломанный автомобиль. Если быть точнее, то для нормализации искрообразования требуется:
- Во-первых, проверить искру на инжекторе описанным выше способом, убедиться в том, что она пропала, и, хотя бы косвенно, попытаться определить причину неисправности;
- Далее достаточно оценить сложившиеся обстоятельства и действовать, исходя из них. В качестве типовых ситуаций предлагаем рассмотреть решение следующих проблем:
- свеча мокрая, наличие и сила искры неважны, нагар правильный (кирпичного цвета) – протираем деталь и вкручиваем обратно;
- свеча мокрая (не всегда) и нагар неправильный (белый или чёрный) – чистим, сушим деталь и пробуем запустить мотор, если результата нет, меняем свечу и разбираемся с проблемами в топливной системе (чистка инжектора, проверка ЭБУ и т.п.);
- свеча мокрая, искры полностью нет, цвет нагара не важен – пробуем сменить деталь, если результата нет, проверяем систему зажигания и работу инжектора.
Работоспособность трамблёра и свечей
Если на обратном от катушки участке цепи всё исправно, причины поломки кроются в отказе трамблёра или свечей. Следует проверить контакты крышки трамблёра и бегунка. Все соединения должны быть чистыми, без чёрного нагара, пятен, грязи, влаги и окисления. Если подобные загрязнения есть, производим зачистку. При нарушении целостности крышки её необходимо заменить.
Свечи также могут быть «залиты». Это бывает, когда при закрытой воздушной заслонке (на подсосе) вы безрезультатно несколько раз пытаетесь завести двигатель. В таком случае необходимо просушить свечи над огнём.
Причина #5 – Прогар транзисторов в ЭБУ
Отсутствие искры также можно объяснить пробитыми транзисторами в электронном блоке управления ВАЗ. Для обнаружения неисправных элементов потребуется демонтировать контроллер, а также снять защитную крышку.
Чтобы проверить работоспособность транзисторов, потребуется воспользоваться мультиметром. Прибор переводят в режим прозвонки, затем им проверяют оба контакта транзистора, а также массу. При обнаружении замыкания, мультиметр издаст соответствующий писк, а пробитый транзистор подлежит замене на аналогичный исправный элемент.
