Тольяттинский автогигант ровно 20 лет выпускал первое переднеприводное семейство VAZ (Sputnik и Samara). За эти годы автомобили слегка эволюционировали. Например, на смену карбюратору пришёл инжектор, а также изменилась система зажигания. На первом и втором поколении автомобиля, ещё без ЭБУ, устанавливался датчик холла, который владельцам ВАЗ потрепал немало нервов. Далее расскажем, где располагается датчик холла, какие признаки говорят о его неисправности, а также, как его проверить и заменить.

Принцип работы

Датчик холла на линейке ВАЗ — это своего рода сенсор, определяющий момент образования искры на бесконтактном зажигании. На валу трамблёра установлен экран, который оборудован 4-мя зубцами. В момент вращения экрана электромагнитный элемент датчика считывает импульсы с зубцов и отправляет сигнал на коммутатор. С него импульсный ток поступает на катушку, а с катушки выходит усиленное напряжение на свечи 22–25 кВ (ток высокого напряжения).

Как проверить датчик Холла в дорожных условиях

Измеряем сопротивление катушки зажигания

АНТИремонт. НеУстановка датчика Холла

Кратко о принципе работы

В основу принципа действия датчика зажигания положен эффект Холла, получивший свое название в честь американского физика, открывшего это явление в 1879 году. Подав постоянное напряжение на края прямоугольной пластины (А и В на рис. 1) и поместив ее в магнитное поле, Эдвин Холл обнаружил разность потенциалов на двух других краях (С и D).

В соответствии с законами электродинамики, сила Лоренца воздействует на носители заряда, что и приводит к разности потенциалов. Величина напряжения U холла довольно мала, в пределах от 10 мкВ до 100 мВ, она зависит как от силы тока, так и напряженности электромагнитного поля.

До середины прошлого века открытие не находило серьезного технического применения, пока не было налажено производство полупроводниковых элементов на основе кремния, сверхчистого германия, арсенида индия и т.д., обладающих необходимыми свойствами. Это открыло возможности для производства малогабаритных датчиков, позволяющих измерять как напряженность поля, так и силу тока, идущего по проводнику.

Замена датчика Холла ВАЗ 2109

Признаки и причины неисправности

С годами эксплуатации ВАЗ 2108–2109 датчик холла изнашивается. Как следствие, двигатель автомобиля начинает работать разбалансировано или вообще отказывается запускаться. Понять, что проблема именно в зажигании — не просто. Здесь нередко ошибаются даже специалисты сервисных мастерских.

Многие водители самостоятельно начинают искать причину и менять запчасти методом «тыка и подбора». Покупают, свечи, в/в провода, топливные фильтра, катушки, коммутаторы и прочее. И только после установки нового ДХ всё нормализуется. Большинство владельцев ВАЗ 2109, изрядно намучавшись с датчиком холла, открыто делятся признаками его неисправности:

1. Мотор капризничает при запуске или вообще отказывается заводиться.
2. Появляются провалы и плавающие обороты на холостом ходу.
3. При движении может появляться сильная детонация.
4. Иногда мотор глохнет на ходу.

Наиболее часто причиной неполадок является окисление контактов в колодке питания. Можно пошевелить штекер и автомобиль станет работать заметно лучше. Также проблемы возникают в следствии ослабления крепёжных винтов датчика в трамблёре. Достаточно их подтянуть. Иногда причины поломки связаны с коротким замыканием внутри самого ДХ.

Признаки поломки

Если ДХ выйдет из строя, автомобиль сам вам сообщит о наличии неисправности. Для определения неполадок с ДХ существуют определенные признаки, идущие от двигателя:

• Вы попросту не можете завести двигатель;
• Возникают перебои в работе силового агрегата — плавный ход становится уже не таким плавным, появляются рывки;
• Холостой ход нарушен или отсутствует полностью;
• Двигатель может неожиданно выключиться, заглохнуть;
• Заметно теряется мощность мотора.

Прежде чем бежать к подкапотному пространству и менять датчик Холла, для начала нужно убедиться, что причина всех бед с двигателем заключается именно в нем. Все же признаки косвенные, и они могут быть вызваны нарушением работоспособности других элементов вашего автомобиля.

Место установки

Проверка состояния

Есть несколько основных способов, которые применяются сегодня для проверки текущего состояния датчика Холла. Познакомимся детальнее с каждым из них, а вы для себя решите, какой будете применять при очередной проверке ДХ на своем ВАЗ 2109.

Способ проверки

Ваши действия

Замена старого устройства новым

Это самый простой способ, который потребует от вас наличия под рукой запасного датчика Холла, в работоспособности которого вы уверены. Просто извлеките старый датчик, вставьте на его место новый и попробуйте завести автомобиль. Если все заработало, вы нашли причину. Если же нет, придется искать источник проблем в других система

Проверка напряжения на выходе

Для этого метода вам потребуется тестер, подключенный к выходу устройства. Если датчик Холла будет исправен, тестер покажет значения в пределах 0,4-11 Вольт. Если же данные не соответствуют установленным нормам, ДХ придется заменить

Имитация работы устройства

Популярный метод, в рамках которого вы обманываете собственный автомобиль, имитируя работу датчика Холла. Вам необходимо извлечь штекерную колодку, включить зажигание и соединить между собой 3 и 6 выходы. Если начнет проскакивать искра, будьте уверены, ваш датчик вышел из строя

Проверка без дополнительных приборов

Здесь вам тестер или вольтметр не потребуется. Сначала подключите вывод с катушки к свече зажигания, а резьбу свечи подключить на массу. Снимите каретку с датчиком и присоедините разъем. Теперь можно включать зажигание. С помощью отвертки проведите инструментом возле устройства — датчика Холла. Если на свече появится искра, это говорит об исправности ДХ. Если же нет, вывод очевиден.

Проверка устройства

Обнаружив, что ДХ неисправен, вам следует обязательно заменить устройство. Затягивать с этим мероприятием не рекомендуем.

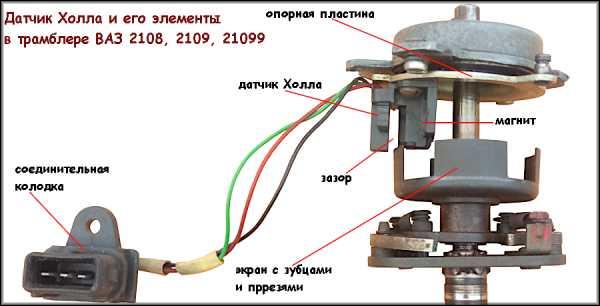

Где установлен

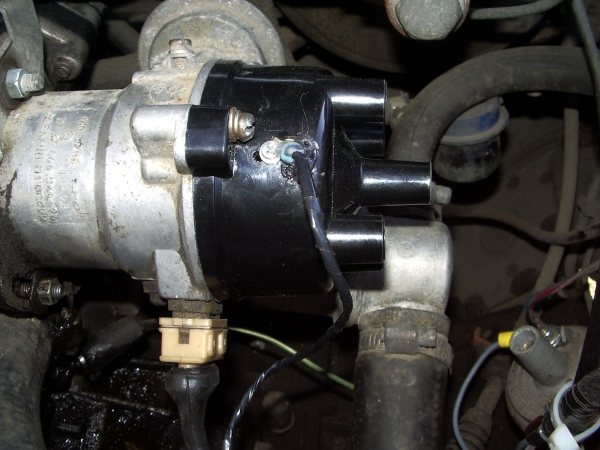

Датчик холла размещён внутри распределителя зажигания (трамблёра). Магнитный элемент закреплён на опорной пластине, под пыльником бегунка, двумя винтами. От него отходят 3 провода: красный, зелёный и чёрный (плюсовой, импульсный, минусовой) и соединяются с колодкой, которая на выходе из корпуса трамблёра закреплена на 1 винт. Цоколёвка (распиновка) проводов именно в таком порядке.

Методы проверки

Можно применить несколько методов диагностики датчика, расположенного на трамблере.

В зависимости от имеющихся средств и возможностей, автомобилист может своими руками проверить текущее состояние контроллера Холла, оценить его работоспособность и принять соответствующее решение о замене.

Как только вы заметили один или несколько из представленных симптомов, стоит взяться за проверку. Делать ее можно несколькими способами. Предлагаю рассмотреть их отдельно.

Клин клином

Самый простой и эффективный метод, который не потребует от вас вооружаться тестером или мультиметром. Но потребуется заведомо исправный аналогичный датчик Холла.

Суть диагностики до безобразия простая. Вы снимаете старый контроллер, устанавливаете на его место новый. Если после проведенной манипуляции симптоматика проходит и работа двигателя нормализуется, тогда просто оставляете новую деталь на месте. Если вы брали ДХ у товарища или соседа по гаражу, снимаете девайс, благодарите, и идете в магазин автозапчастей.

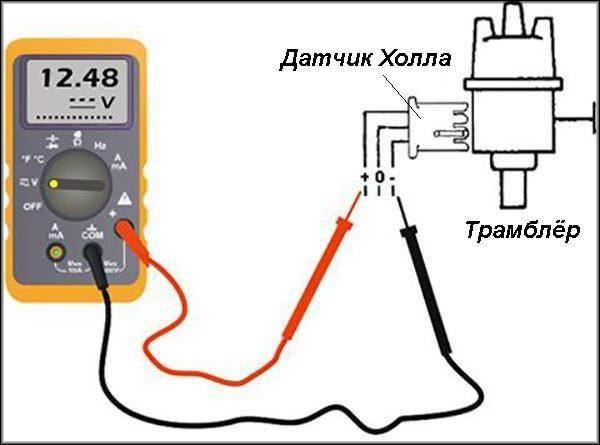

Вольтметр и мультиметр

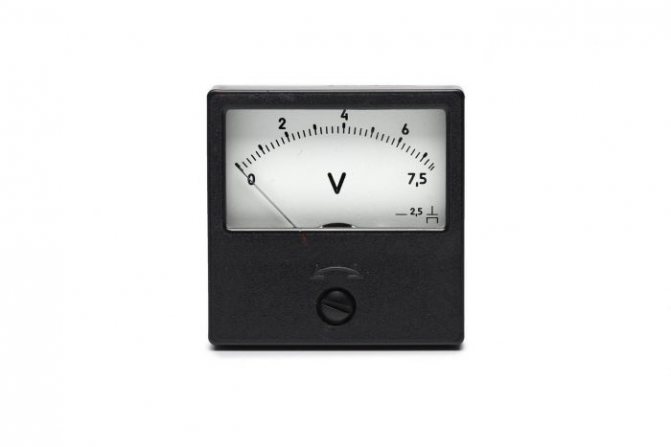

Используя вольтметр или классический тестер, вам не составит труда проверить состояние устройства.

Думаю, тестером умеет пользоваться каждый автомобилист. Задача заключается в том, чтобы сделать замеры напряжения на выходе датчика.

Если ДХ находится в исправном состоянии, тестер выдаст значения в диапазоне 0,4-11 В.

Ровно точно так же применяют универсальный мультиметр. Нужно лишь выбрать на нем режим вольтметра.

Имитация датчика

Достаточно интересный и эффективный метод. Но тут придется немного поработать своими руками.

Принцип имитации заключается в следующем. Сначала извлеките из ДХ колодку, на которой идет 3 штекера. Далее запустите зажигание на автомобиле, после чего соедините 3 и 6 выходы между собой.

Если при такой манипуляции появилась искра, то вероятнее всего ДХ вышел из строя.

Без тестеров

Когда тестеры отсутствуют, проверку можно выполнить несколько иным методом.

Тут требуется провести пошаговые манипуляции:

• подключается свеча зажигания к выводу провода от катушки;
• соединяется резьбовая часть свечи с массой;
• демонтируется каретка с датчиком;
• подсоединяется разъем;
• включается зажигание;
• металлическим предметом проводится возле датчика;
• при появлении искры на свечке ДХ исправен.

Только будьте предельно осторожными, занимаясь своими руками подобными манипуляциями.

Самодельный тестер

Из практически подручных материалов можно собрать аналог тестера.

Устройство для проверки состоит из обычного светодиода, сопротивления на 1 Ом и двух отрезков гибкой проводки, которые нужно припаять к ножке.

К 1 и 3 клеммам штекерной коробки ДХ подсоединяются провода. При правильно выбранной полярности светодиод должен загореться. Если нет, попробуйте поменять местами. Теперь нужно сделать следующее:

• первый провод на первой клемме остается на месте;
• на вторую клемму подключается провод с третьей клеммы;
• поворачивается распредвал (с помощью стартера или вручную);
• отслеживается поведение диода.

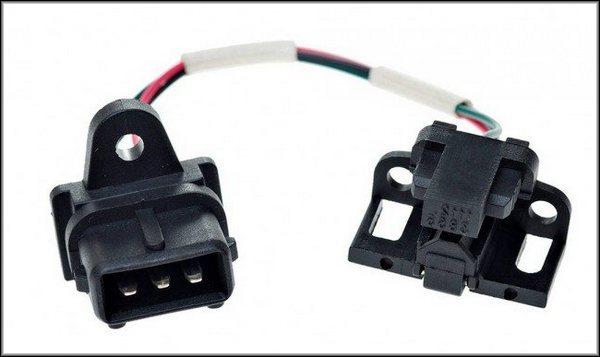

Какой выбрать

Независимые эксперты и специалисты сервисных мастерских советуют покупать для ВАЗ 2109 оригинальный датчик холла. Вот заводской номер: 21080-3706800-00. Если у продавца нет в наличии оригинала или долго ждать заказ через интернет, тогда можно приобрести аналог.

Таблица 1. Цены и номера датчика холла ВАЗ 2108–21099

Источники: exist.ru, autopiter.ru

У заводской продукции могут быть разные окончания в номерах, например, 1, 2, 3 и так далее. Это не подделка. Просто перед вами изделие, выпущенное на смежном предприятии тольяттинского автогиганта.

Как снимать датчик?

Для того чтобы выполнить замену, вам нужен ключ на «10» и отвертка. Этого вполне достаточно, но все же рекомендуется иметь при себе еще плоскогубцы. Итак, вам требуется снять трамблер и разобрать его:

От аккумулятора отсоединяете провод массы. От трамблера отсоединяете все бронепровода и трубку вакуумного корректора. Если сомневаетесь, то пометьте расположение бронепроводов, чтобы не перепутать. Выкручиваете три гайки, которыми крепится корпус трамблера к головке двигателя

Обратите внимание на то, в каком положении стоял корпус. Отключаете колодку проводов, извлекаете корпус трамблера

Теперь нужно разобрать его, для этого снимаете крышку, выкрутив два болта. Далее снимаете бегунок и под ним как раз и находится датчик Холла.

Как проверить

Новый или б/у датчика холла для ВАЗ 2108-2109 можно проверить. Наиболее распространёнными являются 3 способа: подключение другого ДХ, диагностика мультиметром и метод имитации.

1. Для наиболее простого способа вам понадобится новый или б/у ДХ. Отключите колодку питания от датчика на трамблёре и подключите её к отдельному ДХ. Выньте центральный провод из крышки распределителя зажигания и положите его на массу, чтобы видеть искру. Включите зажигание. Ножиком или тонкой отвёрткой водите из стороны в сторону внутри магнитного элемента, имитируя работу экрана. Если искра есть, то ДХ исправен, а если нет, то дефектный.
2. Для этого способа понадобится мультиметр, который необходимо перевести в вольтметр. Если проводить диагностику вне автомобиля, то потребуется источник питания. Это может быть мотоциклетный аккумулятор 6 В, батарейка крона 9 В, или лабораторный прибор, на котором можно сделать низкое напряжение 4–9 В, чтобы не испортить ДХ. На выходе у датчика 3 контакта. Они расположены в такой последовательности: + / 0 / − (плюсовой, импульсный и минусовой). Подключаем плюс и минус от источника питания. Возьмите минусовой щуп мультиметра и закрепите его на массе. В вставьте плюсовой щуп тестера. Если внутри датчика проводить из стороны в сторону отвёрткой или ножиком, имитируя работу экрана, то напряжение на табло тестера должно меняться от 0.4 В до 11 В. Если так, то значит ДХ рабочий.
3. Есть ещё один способ, как проверить датчик холла на ВАЗ 2109 (карбюратор), но без мультиметра. Называется метод — имитацией. Применяется в случае отсутствия другого ДХ. Процесс выглядит так: отсоедините колодку питания от датчика. Затем снимите центральный высоковольтный провод с трамблёра и поместите его на массу двигателя, чтобы видеть искру. Далее необходимо на коммутаторе замкнуть перемычкой выводы «3» и «6» и смотреть за искрой. Если она проскакивает, то неисправен датчик, а если её нет, то проблема в другом (провода, коммутатор и прочее).

Где находится?

На автомобилях ВАЗ-2109 с карбюратором датчик Холла монтируется в корпусе распределителя зажигания. Работает он за счет того, что в конструкции трамблера имеется экран в форме полуцилиндра. Его боковая поверхность имеет окна – прорези. Когда металлическая часть этого полуцилиндра проходит около активной части датчика, происходит подача импульса на электронный коммутатор. Как только у прибора появляется окно – происходит прерывание импульса.

На датчик Холла ВАЗ-2109 подается напряжение 12 В, но ток потребления крайне низкий. Его хватает только для того чтобы открыть полупроводник, находящийся в коммутаторе. Уже последний усиливает сигнал и подает его на катушку, которая является повышающим трансформатором. В итоге из 12 Вольт получается более 20 кВ. Правда, ток при этом уменьшается в разы. Поэтому искра для жизни человека опасности не представляет. Но если ударит таким током, то приятного в этом все равно мало.

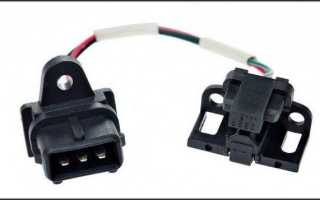

Замена

Для самостоятельного ремонта необходимо подготовиться. Рекомендуется воспользоваться хорошо освещённым гаражом, а для демонтажа деталей потребуется простой набор инструментов: маркер, ключ 10 мм, крестовая и плоская отвёртки. Нами будет рассмотрен пример замены датчика холла на ВАЗ 2109 с демонтажем трамблёра. Пошаговый процесс выглядит следующим образом:

1. Зафиксируйте автомобиль на передаче или ручном тормозе.
2. Отключите минусовую клемму на аккумуляторе.
3. Отсоедините высоковольтные провода, пометив маркером, где какой стоял.
4. Снимите шланг вакуумного регулятора.
5. Отключите от датчика холла колодку питания.
6. Открутите верхнюю гайку крепления трамблёра и кронштейна проводов.
7. Открутите нижнюю и заднюю гайки крепления.
8. Сделайте маркером отметку места расположения распределителя, чтобы установить его обратно без лишних смещений и не выставлять момент зажигания.
9. Сдвиньте трамблёр вправо по шпилькам.
10. Отнесите его на хорошо освещённый верстак.
11. Открутите винты крышки распределителя зажигания и снимите её.
12. Извлеките бегунок и пластиковый пыльник.
13. Открутите винт штекера.
14. Выкрутите винты опорной пластины.
15. Демонтируйте вакуумный корректор (2 винта).
16. Достаньте колодку и провода.
17. Выньте опорную пластину с датчиком.
18. Открутите два крепёжных винта на ДХ и снимите его.
19. Установите новый датчик.
20. Соберите всё в обратной хронологии.

В процессе разборки трамблёра рекомендуется почистить его от грязи, используя: очиститель инжектора, бензин или ацетон. Удобнее всего мыть детали узкой малярной кистью. Очень внимательно осмотрите крышку распределителя зажигания. На её корпусе не должно быть трещин, а контакты и уголёк пребывать в хорошем состоянии.

Замена датчика Холла

Заменить датчик Холла не составит особых затруднений. С этой работой под силу справится своими руками даже начинающему автолюбителю.

Чуть ниже на видео достаточно подробно показан процесс замены датчика в трамблере автомобиля УАЗ.

Обычно замена датчика Холла состоит из нескольких этапов:

• Прежде всего, трамблер снимается с машины.
• Далее снимается крышка трамблера и совмещается метка механизма газораспределения с меткой коленвала.
• Запомнив положение трамблера, нужно открутить крепежные элементы гаечным ключом.
• При наличии фиксаторов и стопоров, их также следует извлечь.
• Вал вытаскивают из трамблера.
• Осталось отсоединить клеммы датчика Холла и открутить его.
• Оттянув регулятор, неисправная деталь осторожно вынимается через образованную щель.
• Новый датчик Холла устанавливается в обратной последовательности.

Проверка работоспособности датчика Холла позволяет не только точно определить причину отказа двигателя. Благодаря простым приемам автомобилист сэкономит свое время на ремонт, а также исключит ненужную трату денег.
