• Нормы установки ПДД
• Выбор схемы подключения Самый простой вариант

Правила дорожного движения требуют, чтобы автомобиль в дневное время двигался с включенными дневными ходовыми огнями (ДХО, DRL). Это повышает видимость авто на дороге и ведет к снижению аварийности. В качестве ДХО можно использовать фонари штатного светотехнического оборудования машины, а можно смонтировать для этого отдельные осветительные приборы. Установить ходовые огни можно самостоятельно, но надо соблюдать определенные правила.

Нюансы включения ходовых огней

Основные предписания, касающиеся установки, технических параметров и подключения ходовых огней, перечислены в пункте 6.19 ГОСТ Р 41.48-2004. В частности, электрическая функциональная схема ДХО должна быть собрана таким образом, чтобы ходовые огни автоматически включались при повороте ключа зажигания (запуске двигателя). При этом они должны автоматически отключаться, если произведено включение фар головного света.
Пункт 5.12 указанного стандарта гласит о том, что фары головного света (ФГС) должны включаться только после включения габаритов, за исключением подачи кратковременных предупредительных сигналов. При самостоятельном подключении ДХО эту особенность обязательно нужно учитывать.

Правильное подключение ДХО не ограничивается грамотно продуманной функциональной схемой. Самое время вспомнить о блоке стабилизации для светодиодов. В самих ходовых огнях роль ограничителя тока выполняют резисторы, однако, из-за перепадов напряжения, резисторы не могут ограничить ток на одном уровне. Именно поэтому стабилизатор по напряжению в схеме подключения ходовых огней крайне необходим. Иначе срок эксплуатации светодиодных модулей ДХО значительно сокращается ввиду постоянных перепадов бортового напряжения. Некоторые автолюбители заявляют, что подключить ходовые огни можно и без стабилизатора.

Подключение и установка LED-драйвера – это лишняя трата времени, ведь ДХО на светодиодах месяцами исправно светят без какой-либо стабилизации…

Однако данное утверждение легко оспорить. Дело в том, что при каждом скачке напряжения на светодиодном модуле появляется более 12 В, прямой ток через светодиоды превышает номинальное значение, что ведёт к перегреву излучающего кристалла. Яркость светодиодов снижается, такие ДХО уже не смогут выполнять свою непосредственную задачу – издалека предупреждать водителей встречного транспорта, а со временем и вовсе начнут мерцать и выйдут из строя.

Использовать светодиодные ДХО без стабилизатора напряжения – значит выбрасывать каждый год, как минимум, несколько сотен рублей на новые модули и тратить время на их замену.

Для простоты понимания, нижеприведенные схемы показаны без использования стабилизатора.

Что такое дхо

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше»

Современные ПДД предусматривают обязательное использование дневных огней. Решение внедрено в целях безопасности, ведь автомашина с включенными огнями даже днем будет намного заметнее другими участниками движения. В результате этого снижается риск возникновения аварий.

Сотрудниками ДПС сегодня может быть законно остановлено транспортное средство, не использующее дневной ходовой огонь. И ответственность владелец автомобиля будет нести за это такую же, как если бы у него не были задействованы ближние фары или ПТФ.

Читать также: Самодельный прибор для поиска скрытой проводки

Огни дневные – общеобязательный элемент в списке стандартного оснащения новых моделей авто. Но это вовсе не значит, что для владельцев подержанных автомашин все потеряно.

Несмотря на то, что для части российских водителей подключение дхо является чересчур дорогим удовольствием, осуществить это возможно без «насилования» семейного кошелька.

Использование в качестве альтернативы ближнего света или ПТФ, к сожалению, ничего дельного не приносит. Постоянная работа оптики приводит к тому, что фары быстрее изнашиваются, в итоге такая экономия приводит к еще большим расходам.

А вот реально помочь сэкономить на сервисе можно, подключив дхо по схеме, которую легко внедрить своими руками.

Только самостоятельная схема подключения, желательно чтобы согласовывалась со следующими обязательными правилами:

• дневные светодиоды гаснут априори при задействовании головной оптики («ближнего», «дальнего» света или ПТФ);
• должна быть обязательно предусмотрена возможность отключения дхо с помощью отдельной кнопки, без использования посторонних инструментов;
• ходовой огонь обязан произвольно включаться, как только будет запущен двигатель.

Таким образом, решается вопрос с законом. Инспекторам не к чему будет придраться.

Дневные ходовые огни и как их подключить.

Дневные ходовые огни Philips DRL Strip 12824 WLED 12V click 2 — DRL8 Kit

Включение через габариты или ближний свет

Второй вариант схемы подключения ДХО предполагает задействовать цепь питания габаритной лампочки. Для этого плюсовой провод от ходовых огней напрямую соединяют с «+» от аккумулятора. В свою очередь, минусовой провод соединяют с «+» габаритного огня, который в данный момент электрически нейтрален. В результате образуется следующий путь протекания тока: от «+» аккумулятора через светодиоды к габариту, а затем через лампочку на корпус, который служит минусом всей цепи. Из-за малого потребления тока (десятки мА) светодиоды начинают светиться, а спираль лампы остаётся погашенной.

Если водитель включит габаритные огни, то на плюсе габарита появляется +12 В, потенциалы на проводах ДХО выравниваются и светодиоды гаснут. Схема переходит в штатный режим, то есть ток течёт через лампочки габаритных огней.

В данном схемотехническом решении имеется несколько недостатков:

• ходовые огни остаются в работе при выключенном двигателе, что противоречит действующим правилам;
• схема не будет работать, если в габаритах тоже установлены светодиоды;
• схема не будет корректно работать, если в ДХО размещены мощные SMD светодиоды, номинальный ток которых соизмерим с током лампочки;
• с целью безопасности необходимо дополнительно устанавливать предохранитель.

Данный способ подключения можно усовершенствовать, соединив плюсовой провод LED-модуля не с «+» аккумулятора, а с «+» замка зажигания, тем самым избавиться от первого недостатка.

Некоторые автомобилисты используют схемы включения ходовых огней через лампу ближнего света. То есть при включении ближнего света, ДХО автоматически гаснут, а в остальных случаях работают. Помимо вышеприведенных недостатков, данный способ не соответствует ГОСТу Р 41.48-2004 и ПДД.

При стоянке автомобиля в темное время суток, для его обозначения используются габаритные огни, использование ДХО ПДД запрещено.

ДХО «Филипс»

Как подключить дневные ходовые огни «Филипс»? Лампы данной торговой марки можно подсоединять через линейные переходники. Модулятор разрешается использовать с преобразователем. Лампы облают высокой проводимостью, однако, у них высокий коэффициент нагрева. Схема подключения ДХО имеет два блока. Преобразователь устанавливается за генератором. Первый модулятор монтируется с подкладкой, и сопротивление равняется не более 45 Ом.

Переходники сразу подключаются к ДХО. Также надо отметить, что преобразователь используется с интегральным выходом. К нему подводится синий провод. Модулятор подсоединяется в последнюю очередь. Первый переходник от расширителя замыкается на пластине. Если рассматривать схему на канальном расширителе, то ДХО разрешается устанавливать через два блока, а сопротивление составит около 40 Ом. Преобразователь замыкается под генератором. ДХО разрешается подключать через переходники с интегральным выводом. Изоляция стандартно находится за генератором.

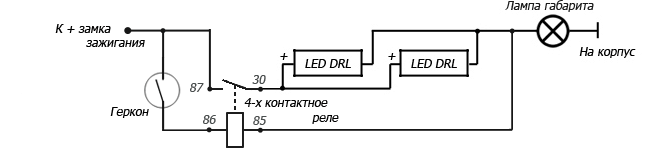

Подключение через 4 контактное реле от генератора или датчика масла

Два следующих способа имеют общую основу и подразумевают работу дневных ходовых огней только после запуска двигателя. Схема включения ДХО от генератора базируется на переключении четырёх контактного реле и геркона.

Контакты реле ДХО подключают так:

• 30 – на плюсовые выводы светодиодных модулей;
• 85 – на плюсовой провод к габаритам;
• 86 – на любой вывод геркона;
• 87 и второй вывод геркона – на «+» аккумулятора.

Проверив надёжность всех контактов, переходят к настройке. Для этого заводят двигатель и, перемещая геркон вблизи генератора, добиваются его срабатывания и стабильного свечения ДХО. Затем геркон прячут в термотрубку и с помощью нейлоновых стяжек фиксируют в найденном месте.

В момент пуска двигателя, а затем и генератора замыкаются контакты геркона и реле, подавая напряжение питания на светодиоды ходовых огней. При этом лампы габаритов остаются отключенными, так как ток через катушку реле мал, чтобы их зажечь.

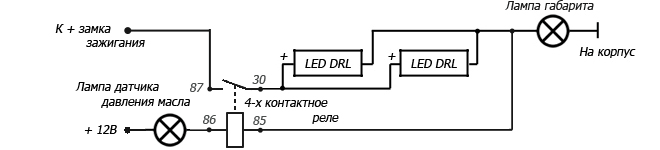

В отсутствие геркона можно запитать ДХО от датчика давления масла. В этом случае 86-й контакт соединяют с лампой давления масла. В остальном схемотехника дублируется.

Обе схемы имеют общий недостаток. Их нельзя применять, если в габаритах установлены светодиоды.

Подключение ДХО «Делюкс»

Как подключить дневные ходовые огни «Делюкс»? Лампы данной торговой марки производятся под обычные переходники. Расширители разрешается использовать не всех типов. Стандартная схема подключения ДХО предполагает применение модулятора и одного блока. Верхние контакты от ламп замыкаются на пластине. Для этого придется воспользоваться отверткой. Также надо отметить, что блок устанавливается за генератором. Выпрямитель в цепи разрешается применять на три выхода. Первые контакты элемента подводятся по первой фазе.

Подключение дневных ходовых огней подразумевает установку преобразователя с одним фильтром. Сопротивление составляет около 45 Ом. ДХО устанавливается через линейный выход. Реле разрешается фиксировать с дипольными переходниками. При этом нижние контакты замыкаются по второй фазе. Изоляция должна находиться за генератором. Модулятор фиксируется с проводимостью от 5 мк. Сопротивление в цепи на этом участке составляет около 40 Ом.

В этом лайфхаке вы узнаете как установить ДХО

,
правила установки дневных ходовых огней своими руками,
причем самым простым и надежным способом (без контроллеров). Разберем конкретные примеры на нескольких популярных авто.

Еще с 2010 года в силу вступили правила, обязывающие ездить со светом в любое время суток. Насчет этого ведутся постоянные споры: кто-то говорит, что это бред, это садит аккумулятор, сокращает службу ламп и прочее, кто-то считает правильным, потому что ездить стало безопаснее, особенно на трассе. Не будем сильно обсуждать это, а сразу перейдем к главному вопросу — как правильно установить ДХО

?

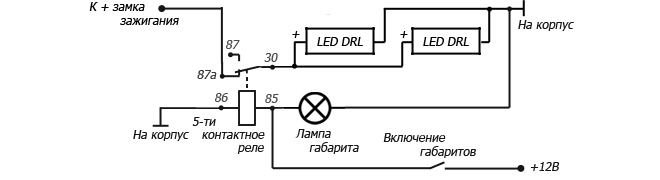

Подключение через 5 контактное реле

Теперь пришло время узнать о том, как подсоединить ходовые огни через реле с пятью контактами. Схема является наиболее универсальной, и собрана с целью исключить недостатки предыдущих вариантов.

Сначала о подключении реле для ДХО:

• 30 – на плюсовые выводы светодиодных модулей;
• 85 – на плюсовой провод габаритной лампы;
• 86 – на корпус авто;
• 87а – на «+» с замка зажигания;
• 87 – не подключать (заизолировать).

Работает схема с пяти контактным реле следующим образом. При повороте ключа на ДХО поступает напряжение +12 В, тем самым включая их. Если включить габаритные огни или фары головного света, то реле разомкнёт контакт 87а и замкнёт неактивный контакт 87. В результате ДХО погаснут, а габариты включатся. Схема полностью соответствует требованиям ГОСТа и ПДД и может работать с габаритными огнями даже на основе светодиодов.

Однако схема все же имеет один отрицательный момент – ДХО будут включаться сразу же после поворота замка зажигания. То есть если повернуть ключ в замке зажигания, но не заводить автомобиль, ДХО будут гореть.

Несмотря на все же имеющийся недостаток схема довольно удачна, но чтобы правильно подключить ДХО через пяти контактное реле понадобится обязательно дополнить схему стабилизатором напряжения.

Данный вариант включения интересен тем, что путь протекания тока через ходовые огни является независимым. Это позволяет устанавливать в фары габаритов и ДХО источники света любого типа и мощности.

Куда устанавливать дневные ходовые огни на разных автомобилях?

Теперь вы знаете места установки дневных ходовых огней

по ГОСТу,
варианты установки ДХО в бампер
или на кузов и саму схему. Пишите свои комментарии, делитесь своими вариантами, ваша помощь может кому-то пригодиться!

Дневные ходовые огни (ДХО) необходимы для лучшей идентификации движущегося автомобиля в светлое время суток на дороге. Специалистами данной области было доказано, что при массовом применении DRL днем, частота аварий сокращена до 30 %. Если авто оснащено ДХО еще на заводе производителем машины, тогда эти приборы называются штатными. Если таковых фар не имеется, тогда их нужно доставить на транспортное средство – это и будут .

Есть прописанные регламентом требования относительно данных устройств, их стоит в строгом порядке придерживаться, в противном случае, ваши ДХО не будут выполнять той роли, для которой они предназначены.

Требования относительно расположения DRL на автомобиле:

1. Приборы должны быть расположены на передней части автомобиля, их должно быть в парном количестве (две фары).
2. Категорически запрещено монтировать ДХО на прицепах и сзади машины.
3. Строгой схемы относительно подключения фонарей нет. Главное – это то, что они должны работать в светлое время суток в непрерывном режиме. Ни в коем случае нельзя, чтобы фонари мигали!
4. Относительно края транспортного средства модули должны быть расположены не больше, чем на 40 см.
5. Между фарами изнутри не меньше, чем 60 см. Внимание! Если ширина автомобиля менее 130 см, тогда расстояние между фонарями может быть сокращено до 40 см, вместо 60 см.
6. От горизонтальной поверхности высота устройств должна быть в пределах от 25 см до 150 см.
7. Длина ДХО на передней части не должна мешать водителю: излучать свет в зеркала заднего вида, а также другими видами отражающих поверхностей.
8. Относительно геометрической видимости: вертикальный угол (альфа) – 10° вверх и вниз от горизонта; горизонтальный угол (бета) – 20° наружу и во внутрь. Помните, что дневные ходовые огни должны работать в автоматическом режиме (днем) при включении зажигания. При функционировании ламп головного света – они должны тухнуть. За исключением случая, когда головным светом совершается сигнализирующее предупреждение!

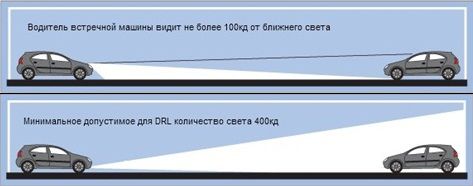

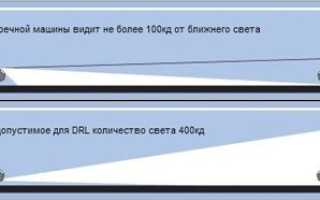

9. Сила света приборов должна быть в пределах 400 Кд – 800 Кд (в России), в других странах – от 400 Кд до 1200 Кд. Меньшие показатели не эффективны для обозначения транспортного средства на дороге днем для всех участников дорожного движения. Большие – могут ослепить встречных водителей.
10. ДХО должны быть только белого цвета.

Кроме требований по расположению и световым характеристикам есть еще стандарты, касающиеся обязательного сертифицирования, которые говорят о том, что данные ДХО полностью отвечают всем требования ЕСЕ. Такие приборы могут применяться в качевте ДХО для повышения безопасности на дороге в светлое время суток.

Вопросы, которые интересуют многих пользователей относительно ДХО:

Можно ли устанавливать ДХО вместо других световых приборов на автомобиле?

Можно только в штатное место ПТФ. Есть специальная линейка светодиодных ДХО от компании Osram, которые выполняют роль противотуманных фар и дневных фонарей.

Данная линейка называется LEDriving FOG, приборы могут быть вмонтированы в автомобили с номинальными показателями сети, как 12 В, так и 24 В.Отвечает всем стандартам ЕСЕ, SAE, CCC и IP. Если вы замените один из светосигнальных приборов в машине на ДХО, то будете остановлены сотрудниками ГИБДД. Штрафа вам не избежать.

Можно ли подключить ДХО к габаритам, какие существуют схемы?

Для начала стоит отметить, что самостоятельное подключение ДХО в России законно! Это оговорено в постановлении от 10.09.2009 года, № 720 КоАП Правительства РФ.

Схема монтажа ДХО на авто

Если вы приобрели готовые дневные фонари, тогда в них уже есть все необходимые крепежи для того, чтобы быстро и правильно вмонтировать их на автомобиль. При возникновении трудностей по подключению, можете воспользоваться инструкцией, которая прилагается к комплекту приборов. Если она, по какой-то причине отсутствует, тогда воспользуйтесь той, которая указана ниже.

Монтаж ДХО и подключение к габаритам авто:

1. Если ДХО устанавливаются в решетку, то ее стоит снять.
2. Обезжириваем место, где будут стоять ДХО. Далее клеим двусторонний скотч такого же размера, как и модули. Можно прикрепить приборы саморезами.
3. Фиксировать провод сразу не нужно, протяните его в отверстия зажима. Сам корпус не стоит торопиться вставлять, он может захлопнуться. Потом его сложно будет вынуть.
4. Ставим блок управления. Его лучше устанавливать подальше от мотора, и ближе к аккумуляторной батарее.
5. Подсоединяем к блоку управления ДХО модули, путем помещения кабелей в специальный разъем.
6. Проверяем на автоматичность работы приборов, для этого есть реле.
7. Крепим центральный модуль и DRL путем установки в скобу и защелкиванием.
8. Провода стоит протянуть в подкапотное пространство автомобиля. Их нужно прочно закрепить специальными стяжками, которые есть в комплекте.

Внимание! Не крепите проводку к трубке радиатора, топливопроводу или шлангу. Это очень опасно, они могут быть нарушены, после чего полностью выйдут из рабочего состояния.

Есть несколько вариантов (схем) подсоединения ДХО, которыми вы можете воспользоваться. Выбирайте ту, которая вам более удобна.

Какие универсальные ДХО лучше выбрать?

Сегодня рынок световых приборов настолько широк, что многие водители не знают, какие же DRL лучше выбрать. Напомним, что ходовые огни нужны для того, чтобы ваш движущийся автомобиль был более заметен на проезжей части. С этой задачей на все 100 % справляются светодиодные приборы. Они яркие, мало потребляют энергии машины, имеют большой срок службы.

Основное их преимущество в том, что они определяют транспортное средство для всех участников дорожного движения, как в городе, так и за его пределами. При этом, они не слепят других автомобилистов и пешеходов.

Вывод:

ДХО должны быть установлены только на передней части автомобиля. Вместо других световых (светосигнальных) фонарей, их ставить нельзя. Работать они должны в непрерывном режиме. Соблюдайте правила относительно световых характеристик данного оборудования. Только в этом случае, вы сможете повысить уровень безопасности на проезжей части днем. Будьте бдительны и осторожны на дорогах!

Всё чаще на дорогах встречаются автомобили, оборудованные дневными ходовыми огнями. Причем около половины смонтированы с нарушением технического регламента. Как правильно установить ДХО, чтобы не слепить других участников движения и не привлекать внимания инспекторов?

Как выбрать ДХО?

Требования, которые должны учитываться при установке ДХО, уже были описаны выше.

Если на вашем автомобиле ходовые огни будут сделаны неправильно, инспектор ГИБДД будет вправе остановить вас и выписать вам штраф. В некоторых ситуациях транспортное средство могут отправить даже на штрафстоянку.

Если вы хотите, чтобы ваши ходовые огни соответствовали правилам дорожного движения и ГОСТу, стоит уделить особое внимание их выбору. Ведь от того, какой дорожный ходовой огонь вы решите установить на свое авто, будет многое зависеть. Самую качественную продукцию выпускают такие компании, как Hella и Philips Osram. Выбирать их стоит не только потому, что они соответствуют всем стандартам, но и потому, что они могут сделать ваше перемещение по дорогам наиболее безопасным. С продукцией выше представленных марок обычно не наблюдается проблем, когда автомобиль проходит диагностику на СТО. Приборы, произведенные кустарным способом, не могут соответствовать всем требованиям.

Обычно с установкой ДХО не возникает никаких сложностей. Единственное, что может вызвать у вас неудобство – это нарушение целостности конструкции автомобиля. Такая проблема наиболее часто встречается у водителей, которые покупали свой автомобиль еще до того, как закон об обязательном использовании ДХО начал действовать.

Если имеете старый автомобиль, на котором не предусмотрены ДХО, то вам придется собирать множество бумаг для получения разрешения на внесение изменений в ТС. Кроме того, вам придется приложить еще и немало усилий для того, чтобы поставить ходовые огни. Ведь для этого придется создавать отверстия в бампере и разбираться с электроникой.
