Если в вашем автомобиле возникла какая-либо неисправность, связанная с электрооборудованием, то, в первую очередь, следует начать проверку блока предохранителей (далее — БП). Этот материал поможет вам узнать, где расположены предохранители Ниссан Альмера Классик, за что они отвечают и как правильно произвести их проверку и замену.

Блок предохранителей в салоне

Реле на обратной стороне блока предохранителей салона
Монтажный блок салона Альмера Классик имеет самое распространенное место установки, в пространстве под рулём ближе к двери водителя. Смонтирован в специализированном бардачке. При необходимости замены дополнительных реле, понадобится извлечь блок из посадочного места, так как они установлены с тыльной части и обеспечивают функционирование следующих устройств:

• 1 – комплекса кондиционирования;
• 2, 3 – зажигания;
• 4 – вспомогательных электрических механизмов.

Блок предохранителей Альмера Классик в салоне
Лицевая сторона салонного монтажного блока состоит из следующих устройств с плавкими вставками (большая часть которых имеет номинальный ток 10А – 4, 5, 6, 8, 10, 13, 14, 15, 17, 18, 20-26):

• 1, 2 – электрический мотор комплекса отопления (15А);
• 3, 12 – резерв;
• 4 – поворотники;
• 5 – лампочка заднего хода, освещение панели приборов;
• 6 – ABS;
• 7 – дворники (20А);
• 8 – подогрев кресел переднего ряда;

• 9 – топливный насос (15А);

• 10 – вспомогательные приемники;
• 11 – обогрев заднего стекла (20А);
• 13 – фары;
• 14 – форсунки комплекса подачи топливной смеси;
• 15 – часы, приборная панель;

• 16 – предохранитель прикуривателя (15А);

Блок предохранителей Альмера Классик в салоне

• 17 – обогрев и регулировка внешних зеркал;
• 18 – освещение внутреннего салонного пространства;
• 19 – центральный замок (15А);
• 20 – салонные фонари;
• 21 – мультимедиа;
• 22 – ЭБУ силового агрегата;
• 23 – подушки безопасности;
• 24 – кондиционер;
• 25 – АКПП;
• 26 – зажигание.

Также на наружной поверхности установлены релейные устройства для обеспечения работы:

• 1 – стеклоподъёмников;
• 2 – задней противотуманки;
• 3 – центрального замка.

Реле на лицевой стороне блока расположены правее, номера им присвоены сверху вниз

Обзор Nissan Almera Classic

Nissan Almera Classic — автомобиль, обладающий высоким уровнем безопасности, легкостью в управлении и экономичностью.

Данная модель выпускается с 2006 года, сборка осуществляется на заводе Альянса Рено-Ниссан в г. Пусан (Южная Корея), который оснащен самым современным оборудованием, что в свою очередь гарантирует высокое качество выпускаемой продукции.

Технические характеристики:

Ремонт минутки стеклоочистителей Nissan Almera N15

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ ПОД КАПОТОМ НИССАН АЛЬМЕРА КЛАССИК

Almera Classic: ремонт предохранителей

Предохранители и реле под капотом Альмера Классик

В моторном отсеке Альмера Классик смонтированы комплекты предохранителей и реле. Первый непосредственно у аккумулятора в левой части и состоит из следующих элементов (в основном с номинальным током в 15 Ампер – 4, 5, 9, 17, 21, 22, 23):

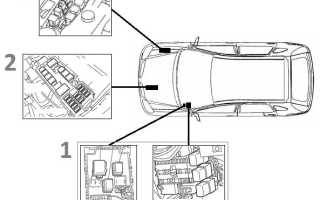

Расположение блоков предохранителей под капотом

• 1, 2, 3, 8, 15, 16, 28 – резерв;
• 4 – сигнал;
• 5 – регулятор дроссельной заслонки;
• 6 – габариты (10А);
• 7 – электронный блок управления силовым агрегатом (10А);
• 9 – катушки зажигания;
• 10 – замок зажигания (30А);
• 11, 12, 13 – ABS (20А);
• 14, 29 – первый и второй основной защитный элемент (65А);
• 17 – обогрев лобового стекла;
• 18 – ABS (5А);
• 19 – задняя противотуманка (10А);
• 20 – приборная панель (20А);
• 21 – передние противотуманки;
• 22, 23 – дальний и ближний свет;
• 24 – реле генератора (100А);
• 25, 26 – вентиляторы охлаждения радиатора (30А);
• 27 – стеклоподъёмники (30А).

Номера предохранителей в блоке моторного отсека
Релейная часть моторного пространства смонтирована у правого крыла Альмеры Классик. В ее состав входят следующие реле:

• 1, 3 – ближнего и дальнего света;
• 2 – комплекта для предотвращения угона;
• 4, 6, 10 – вентиляторов охлаждения радиатора;
• 5 – разъёма для диагностики антиблокировочной системы тормозов;
• 7 – сигнала;
• 8 – кондиционера;
• 9 – АКПП.

Номера реле в блоке под капотом

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ В САЛОНЕ НИССАН АЛЬМЕРА КЛАССИК

Замена предохранителя прикуривателя на Nissan Primera: Ниссан Примера

Назначение, виды и цвета электропредохранителей

Предохранители Альмера G15 являются защитным элементом различного электрооборудования от следующих явлений:

• короткие замыкания;
• токовые перегрузки.

Их схема может быть выполнена одним, двумя или тремя блоками. При этом каждый из них отвечает за работоспособность комплекса оборудования, а отдельный элемент за защиту конкретного прибора.

Различают следующие виды предохранителей:

Штекерные предохранители

Штекерные – наиболее распространенные, состоят двух штекеров, между которыми расположена плавкая вставка на определенную величину тока. Она закрывается пластиковым кожухом. При превышении максимального значения тока протекающего по вставке, происходит ее перегорание.

Биметаллические – в указанном виде предохранителей, плавкая вставка заменена на биметаллические пластины с посеребренными контактами, которые плотно прилегают друг к другу. При возникновении не нормального режима, пластины нагреваются и размыкаются. Их дальнейшее соприкосновение произойдет после остывания металла.

Штекерный и биметаллический с пружиной предохранители

Пружинные биметаллические – по принципу действия идентичны предыдущему виду. Отличие заключается в том, что биметаллические пластины самостоятельно не возвращаются в исходное положение. Это обеспечивается за счет внесения в конструкцию дополнительной пружинки, которая удерживает пластину в отключенном положении. Для восстановления электрической цепи понадобится нажать кнопку, которая разожмет пружину.

Выпуск предохранителей осуществляется с различным токовым номиналом. При этом изготовители придают каждому номиналу конкретный окрас. В большинстве случаев, используются следующие цвета:

• черный – 1А;
• серый – 2А;
• фиолетовый – 3А;
• коричнево-желтый – 5А;
• темно-коричневый – 7.5А;
• красный – 10А;
• голубой – 15А;
• желтый – 20А;
• белый – 25А;
• зеленый – 30А;
• оранжевый – 40А;
• голубой – 60А;
• коричневый – 70А;
• светло-желтый – 80А;
• сиреневый – 100А.

Оттенки цветов могут отличаться

Правильная замена плавких вставок

Перед заменой предохранителей отсоедините минусовую клемму аккумулятора.

Перед осуществлением замены защитных устройств Альмера Классик понадобится демонтировать старый элемент и убедиться в его непригодности. Для этого используются специальные пластиковые щипцы. В большинстве случаев, повреждения плавкой вставки видны невооружённым глазом. В редких случаях требуется прозвонка с помощью мультиметра. Также понадобится приобрести новый предохранитель или реле. Необходимо подобрать соответствующий номинальный ток изделия. Он прописывается на самом компоненте, либо определяется по цветовой гамме. Замена производится в следующем последовательности:

Предохранитель плохого качества может стать причиной пожара

• Для проверки качества нового защитного элемента, следует подключить плавкую вставку напрямую через аккумулятор, используя два проводка. Она должна выдерживать нагрузку без проявления следов оплавления;
• Требуется установить и устранить причину перегорания защитных устройств. В противном случае новый элемент перегорит или сгорит электрооборудование;
• Отключить минусовую клемму аккумулятора;
• Извлечь перегоревший защитный элемент и установить новый;
• Подключить клемму аккумуляторной батареи и проверить работоспособность оборудования.

Что делать, если на ниссан альмера не работает омыватель стекла

Замена топливного фильтра ниссан альмера классик

Проблемы с системой в этой модели машины делятся на два типа. Они бывают:

• электрическими;
• механическими.

Каждая поломка имеет свой метод устранения. Если это произошло по механическим причинам, то отремонтировать можно следующим образом:

1. В том случае, когда замерзла жидкость, автомобиль загоняется в отапливаемое помещение (или хотя бы туда, где температура будет больше нуля). После этого закрывается крышка капота и прогревается мотор. Рекомендуется залить новую «незамерзайку».
2. Если соскочил шланг, то его достаточно просто поставить обратно на место.
3. При проворачивании вала моторчика средство для чистки стекол просто перестанет поступать в жиклеры. Здесь остается только поменять механизм.
4. Бывает, что причина непоступления жидкости в пережатом шланге. Можно посоветовать заменить или расправить его.
5. Забитые жиклеры легко прочищаются. Здесь может помочь продувка сжатым воздухом.
6. Не исключается банальный износ деталей. В таком варианте проводится замена новым аналогом.

Проверка уровня жидкости в бачке стеклоомывателя

РАЗБОРКА СЛОМАННОГО ЭЛЕМЕНТА

Другое дело, если после подобного мероприятия источник энергии так и не восстановился. В этом случае необходимо будет разобрать сам элемент. Для начала можно сделать предварительную проверку:

• Следует добраться до задней части гнезда.
• Снять разъем.
• Подключить лампочку.
• Повернуть ключ на положение АСС.

Если лампочка загорелась — демонтаж нужно будет делать обязательно. В связи с этим возникает резонный вопрос: как снять прикуриватель на ниссан альмера классик?

Для начала необходимо подготовить инструменты. Пригодятся такие:

1. пассатижи небольшого размера;
2. такой же напильник;
3. щипчики.

Чтобы замена прошла правильно, рекомендуется строго придерживаться определенных инструкций. Они не сложны:

• Перед тем, как разбирать конструкцию, следует запомнить, что в каком положении находится (можно даже сфотографировать первоначальный вариант).
• Отвернуть гайку, а после этого отделить от пластины металлические части.
• Разъединить железо.
• Убрать полупроводниковую пластину из слюды.
• Сточить лишний металл.
• Выполнить сборку в обратном порядке.

Как поменять сам прикуриватель

Замена прикуривателя ниссан альмера

Если же дело не в предохранителе, то предстоит глобальная замена. В этом случае пригодятся следующие пошаговые рекомендации:

1. Отсоединяются клеммы аккумулятора отрицательный проводок. Теперь нужно будет снять с туннеля пола облицовку.
2. Вытащить патрон.
3. Продеть колодки с проводами детали и лампы от подсветки в сделанные отверстия в полу.
4. Сжать экран от лампы так, чтобы его лапки могли выйти из прорезей, расположенных в светодиодах прикуривателя. Снять его.
5. Нажать на гнездовую защелку таким образом, чтобы она смогла выйти из зацепления вместе со световодом.
6. Протолкнуть гнездо наружу — оно должно выйти из облицовки.
7. Вынуть из прикуривателя гнездо — все получится, если продеть колодку с проводами через отверстие.
8. Теперь нагревать спираль от прикуривателя не менее 20 секунд. Патрон после этого должен сам вернуться в исходное положение со щелчком. Если этого не произошло, следует отрегулировать его, разогнув или подогнув его контакты.
9. Сжать у световода пластмассовые защелки и протолкнуть его наружу, таким образом вытащив из облицовки.
10. Собрать все в обратном порядке. Когда будет устанавливаться световод, он должен войти в прорезь, сделанную на облицовке.

Видео по замене перегоревших предохранителей:

Понравился пост? Не будь эгоистом, поделись с друзьями и оцени публикацию. Тебе не трудно, а автору приятно. Спасибо.

Как провести ремонт трапеции

Медленно работающие стеклоочистители указывают, что недоработки «ждут» в трапеции. Например, если трапеция стеклоочистителя ниссан альмера тино не будет вовремя смазана, то это однозначно грозит поломкой. Ничего сложного в ремонте этой детали нет.

Проводим ремонт трапеции

Для начала приготавливается инструментарий. Сюда относятся:

• ключ на 14;
• крестовая отвертка;
• головка на 10.

Чтобы не навредить своими действиями, предлагается четко следовать инструкциям. Рекомендации будут такими:

1. С поводков стеклоочистителя снимаются пластиковые колпачки.
2. Ключом откручиваются гайки крепления.
3. Снимать сами подъемники нужно очень осторожно (лучше при помощи специального съемника).
4. После этого при помощи крестовой отвертки снимаются клипсы с обеих сторон. Вытаскиваем их.
5. Также с обеих из сторон снять накладки (просто потянув вверх). Затем можно легко отсоединить трубку, по которой подается стеклоомывающая жидкость.
6. Снять скобы (их 5 штук), разведя язычки и потянув их наверх.
7. Теперь пластиковое корыто можно вытащить и увидеть саму трапецию вместе с двигателем.
8. Выкрутить головкой все три болта.
9. Отсоединить клемму от электродвигателя.
10. Конструкцию легко можно достать.

Можно внимательно рассмотреть трапецию. Заметно, что рычаги соединяются между собой шарнирами? Единственное замечание, что обычно они бывают пластиковыми. Это и приводит к тому, что подобный материал стачивается и уже не будет защелкиваться на штыре из металла. Здесь можно поставить новый шарнир (очень часто самодельный), только обязательно следует предусмотреть такой зазор, чтобы вся конструкция трапеции могла свободно двигаться.

Еще про Ниссан: Седан Nissan Almera G15, обзор,комплектации и цены, характеристики, тест драйв —

Проблемой этой части становятся загрязненные оси. Их можно осторожно выкрутить и почистить окислов и коррозии, которые не дают нормально прокручиваться дворникам. Делается это следующим образом:

1. Оттянув в сторону, снять стопорную шапку — под ней расположены две тонкие шайбы и резиновое кольцо
2. Детали тщательно очищаются.
3. Рекомендуется намазать смазкой для шрусов.
4. Сборка в обратном порядке.

Такая процедура обязательна при подозрении на медленную работу стеклоочистителей. В противном случае, перегорит мотор, а это уже чревато денежными вложениями.
