Замена

Процедура замены не должна вызывать больших сложностей у тех, кто уже не раз самостоятельно занимался ремонтов своей машины, особенно подвеской, ходовой частью.

Если же опыта нет, тогда рекомендуем обращаться на СТО. Только проверенные и надежные.

Демонтажные работы

Замена имеет свои нюансы в зависимости от того, о подушках для каждого двигателя идет речь. Мы отдельно расскажем про ремонт 8 и 16 клапанных двигателей.

8 клапанные моторы

1. Выберите ровную поверхность для ремонта, подложите упоры под задние колеса, включите ручки.
2. Снимите защиту двигателя.
3. Открутите болты натяжителя генераторного ремня, после чего этот ремень нужно снять. Вам понадобится ключ на 13 миллиметров.
4. Подставьте под машину домкрат, сверху положите деревянную прочную доску и поднимите двигатель до тех пор, пока он не сбросит нагрузку с опор.
5. Ключом на 15 откручивается центральная крепежная гайка изношенной подушки.
6. Теперь ключом на 13 выкручиваются фиксирующие болты подушки, установленные на кронштейне.
7. Снизу возле правой арки выкручиваются еще 3 болта. Они отвечают за соединение кронштейна с лонжероном. Нужен ключ на 17 миллиметров.
8. Кронштейн снимается, извлекается подушка и меняется на новую.
9. Далее сборку выполняйте в обратной последовательности.
10. Пододвиньте домкрат под коробку передач, после чего поднимите ее.
11. С помощью ключа на 15 откручивается гайка центрального крепежа левой подушки.
12. Ключом на 13 выкручивается пара болтов фиксации опоры, после чего она снимается.
13. Выполните замену поврежденного элемента, после чего проведите процедуру обратной сборки.
14. Демонтируйте пару гаек ключом на 17. Они фиксируют подушку к кузову. Затем откручивается еще пара гаек соединения подушки с коробкой передач.
15. Снимите заднюю опору.
16. Ключом на 17 демонтируется крепежная гайка, соединяющая кронштейн с подушкой. Вместо старого элемента устанавливается новая резиновая деталь.
17. Задняя опора возвращается в изначальное состояние путем обратной сборки.

16 клапанный мотор

Если у вас под капотом имеется 16 клапанный двигатель, то здесь есть свои нюансы по замене.

На 8 и 16 клапанных моторах демонтаж и замена боковых подушек проводятся в аналогичном порядке, разницы нет. А передние нижние меняются иначе.

Чтобы поменять переднюю нижнюю подушку на 16 клапанном двигателем, вам нужно:

• Открутить фиксирующие болты штанги передней нижней опоры по отношению к поперечине передней подвески. Для этих целей вооружитесь ключом на 15;
• Открутить крепежную гайку, которая удерживает опору на кронштейне двигателя. Потребуется сразу пара ключей и оба на 15. Болт извлекается;
• Снимите опору, поменяйте на ней подушку или выполните замену всего узла в сборе;
• Выполните обратную сборку;
• В подкапотном пространстве открутите крепежный болт верхней передней опоры к кузову автомобиля, придерживая при этом его гайку вручную. Здесь пригодится ключ на 17;
• Достаньте болт вместе с гайкой;
• Демонтируйте крепежный болт передней верхней опоры по отношению к кронштейну силового агрегата ключам на 15. Болт и гайка извлекаются;
• Опору теперь можно снять, заменить подушку или весь узел;
• Сборка выполняется в обратной последовательности.

Сборка узла

Дополнительная опора

Дополнительная опора

Чтобы монтировать дополнительную опору на 8 клапанный силовой агрегат, установленный под капотом вашего ВАЗ 2110, надо будет приобрести специальный кронштейн, служащий для переноса модуля зажигания.

Отзывы тех, кто выполнял подобные операции утверждают, что при трогании автомобиль не дергает, двигатель не разбалтывается, что положительно сказывается на износе подушек.

Мнений относительно уменьшения вибраций достаточно много. Одни считают это бесполезным занятием, другие напротив, отмечают существенные улучшения в поведении автомобиля.

Меры профилактики

Чтобы предупредить поломку, лучше всего проводить периодическую профилактику. Так вы затратите намного меньше сил и времени на ремонт.

К профилактическим мерам можно отнести:

• Периодическая проверка затяжки болтов;
• Удаление сухой ветошью загрязнений и следов масла с резиновых элементов опор двигателя;
• Регулярное повторение этих мероприятий раз в 4 месяца.

На практике даже у относительного новичка в области самостоятельного ремонта на замену подушек двигателя уходит не более 5 часов. Но это позволяет развить собственные навыки, а также сэкономить приличную сумму денег на услугах станций технического обслуживания.

Рекомендации по замене подушек двигателя ВАЗ 2110

Теперь рассмотрим подробнее, как поменять подушку двигателя своими руками. Для этого вам потребуется, гараж со смотровой ямой (экстакада), новые подушки двигателя, надежный домкрат, накидные и торцевые ключи (обычный набор будет в самый раз), герметик и WD-40 (может пригодиться, если болты не захотят откручиваться).

Сама работа состоит из нескольких этапов:

Отбросьте «минусовую» клемму от АКБ во избежание короткого замыкания. Поднимите машину домкратом и поставьте специальные упоры. Установите головку домкрата под двигатель (используйте деревянный брусок в качестве подкладки).

Отпустите болты крепления мотора и поднимайте его до тех пор, пока с подушек не снимется нагрузка. Будьте осторожны, чтобы случайно не деформировать радиатор или вентилятор.

Снимайте крепежные болты полностью. Лучше всего все болты потом вернуть на свои места, так их легче будет закручивать. Демонтируйте старые подушки и ставьте новые.

Крепежную резьбу покройте небольшим количеством мовили и только после этого монтируйте опору. Производите сборку в обратной последовательности и хорошо протяните болты.

Если вы все сделали правильно и четко соблюдали технологию ремонта, то надоедающие шумы и вибрации из-под капота должны исчезнуть.

Если же этого не произошло, то варианта два – вы допустили ошибку в процессе установки или же не правильно определили причину.

Процесс замены опоры двигателя

Снимаем защиты с двигателя, чтоб легче было дотянуться до нужных деталей. Прежде всего, нужно зафиксировать двигатель с помощью домкрата, на смотровой яме это сделать легко, подставив перекладину с крупной доски, так чтоб выдержала часть веса двигателя. Делается это для того, когда открутите опору, то двигатель просядет и не будет на чем держаться.

Приподняв максимально двигатель, чтоб удобно было открутить крепежные болты, снимаем крепление. В обратном порядке ставим новую подушку, хорошо зажимаем болты и переходим к задней подушке, именно с ней начинаются танцы с бубном, так как по ходу движения автомобиля на нее приходится самая большая нагрузка. В результате гнется не только сам крепеж, который по своей форме не такой как предыдущие, но и деформируются крепежные болты.

Приподнять двигатель уже не получится, лучше подвязать сверху к балке или положить на стаканы перекладину и к ней подвязать двигатель, заранее приподняв его домкратом. В некоторых автомобилях придется снять штаны или другие части, которые могут мешать замене. Если болт крепежный сильно деформировался то придется спиливать болгаркой иначе никак не открутите, некоторые водители выравнивают болт, но это ненадолго, через время снова придется выравнивать или менять на новый.

Для того, чтоб снять подушку с посадочного места, смажьте маслом или WD-40, часто бывает из-за попадания грязи подушка напросто может приржаветь к раме. Немаловажным моментом является установка, на задней подушке есть направляющая, или по-другому стрелка, которая указывает направление движения автомобиля, не стоит путать, так как через время может снова оборваться. Собрав все в обратном порядке, переходим к правой подушке двигателя. На этой опоре также бывает проблема с деформированными болтами, но главной проблемой становится генератор или компрессор кондиционера. Как мы помним, снимать компрессор кондиционера не рекомендуется, так как в результате разгерметизации выйдет весь фреон, а заправка будет стоить еще дороже, чем подушки вместе с заменой.

У большинства иномарок правая подушка находится ближе к правой передней части, поэтому часто снимают правую переднюю фару и решетку радиатора, таким образом, упростив процедуру замены.

Освободив место для снятия подушки, сталкиваемся с проблемой деформации болтов, болгаркой никак не обрезать, так как можно повредить соседние детали или просто не достанете до болтов. Советовал бы взять ножовку по металлу и не спеша срезать болт, процедура хоть и долгая, но все же, не повредите соседние детали. Сняв подушку, в обратном порядке ставим новую, будьте осторожны с радиатором, так как об его соты можно порезать руки.

Доработка доп опоры на 16 кл. Самаре!

КАК СНЯТЬ ЗАДНЮЮ ПОДУШКУ ДВИГАТЕЛЯ ВАЗ 2111,2110

КАК ЗАМЕНИТЬ ПОДУШКУ ДВИГАТЕЛЯ ВАЗ 2110,2111,2112

Пошаговый процесс замены

В зависимости от того, какая опора вышла из строя проводим её замену.

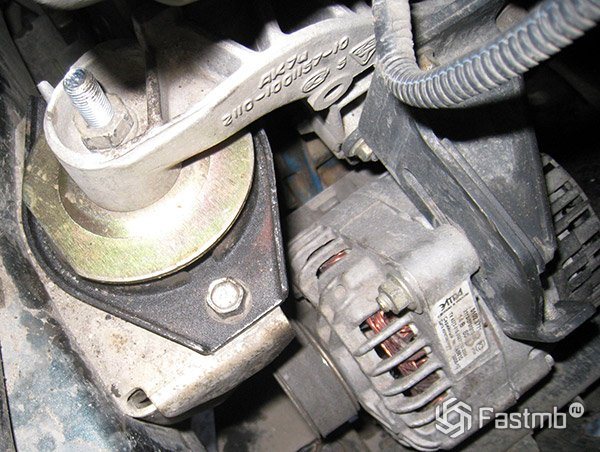

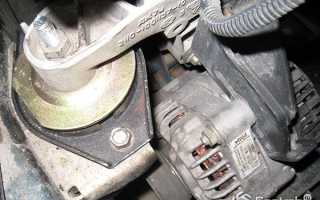

Правая подушка

Для того, чтобы открутить опору двигателя с правой стороны, проделываем следующий порядок работ:

1. Демонтируем верхнюю гайку на подушке.
2. Затем два болта, которые крепят её к кронштейну.
3. Далее под аркой колеса, демонтируем болты, фиксирующие их к лонжерону.
4. Снимаем старый элемент и устанавливаем новый в обратном порядке снятию.

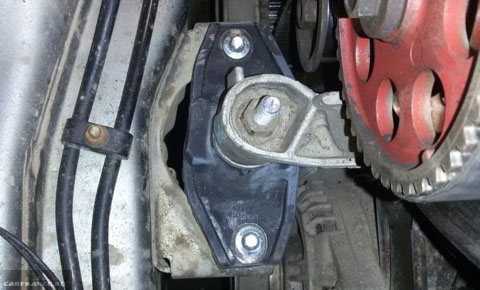

Новая правая опора двигателя

Левая подушка

1. Как в случае и с правой подушкой, демонтируем верхнюю гайку.
2. Затем откручиваем два болта по бокам и снимаем подушку.
3. Убираем нижнюю шайбу со шпильки.
4. Устанавливаем новую подушку в обратной последовательности.

Нижняя передняя подушка

1. При помощи ключа, по очереди откручиваем два болта.
2. Последовательность не имеет значения. Проводите демонтаж в зависимости от удобства.
3. Демонтируем старую подушку и устанавливаем новую.
4. Если во время монтажа контрольные отверстия не совпадают, необходимо слегка поднять двигатель. Для этого можно использовать домкрат.

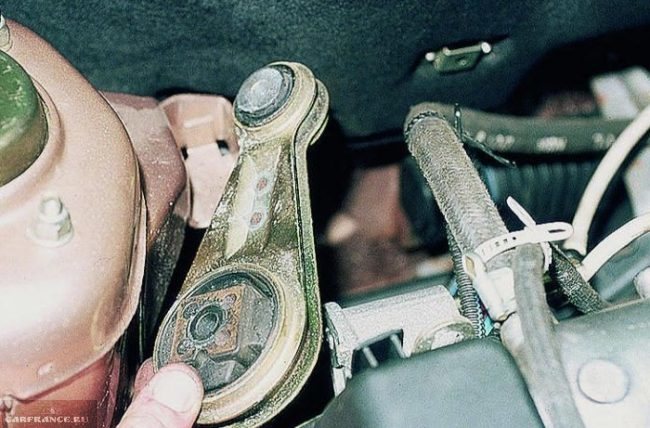

Верхняя передняя подушка

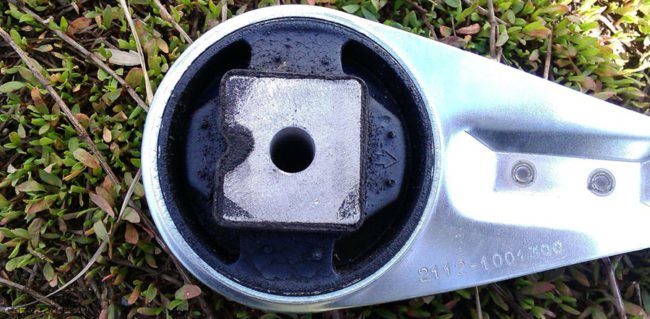

Так выглядит новая верхняя подушка двигателя

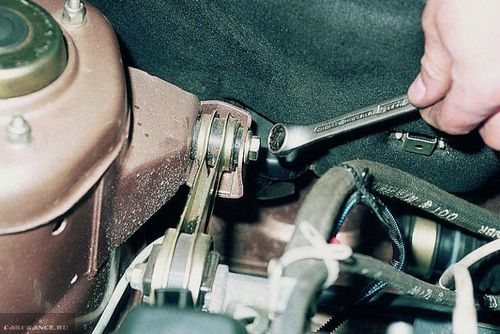

1. Воспользовавшись ключом на «17» откручиваем болт фиксирующий опору к кузову.

Если болт не откручивается, можно воспользоваться WD-40.

Старую подушку меняем на новую.

Устанавливаем новую подушку

Обратите внимание, что во время проведения этих работ, демонтировать сразу все подушки категорически запрещено, так как в это случае, двигателю будет просто не на чем держаться. Замену следует производить строго по очереди, начиная с одной из четырёх опор. Также для наиболее надежной фиксации, под двигатель можно положить деревянные опоры или домкрат.

Неисправности

Понять, что подушки двигателя вышли из строя, можно по увеличению вибраций, исходящих от мотора на кузов. Когда он функционирует в стабильном режиме, и кузов начинает вибрировать и дребезжать, передавая всё на педали, панель приборов и руль, можете быть уверены в неисправности подушек двигателя.

Также износ подушек часто наблюдается во время запуска мотора и его выключении. Так, при наличии большого износа может быть слышан шум о соприкосновении элементов двигателя и металлических опор подушки.

Проверка работоспособности

Перед тем как приступать к замене подушек, следует убедиться в работоспособности старых. Потому, как все сразу их менять может и не потребуется.

В первую очередь, на запущенном двигателе осмотрите состояние подушек:

• На наличие трещин.
• На сохранение упругости.
• На наличие люфта в соединениях.

Если подобных причин на какой-то подушке не наблюдается, значит и замена ей не требуется. А если они были обнаружены, то тянуть с заменой не стоит, так как постоянная вибрация способна не только существенно снизить комфорт передвижения на автомобиле, но и привести к негативным последствиям в работе мотора и коробки переключения передач.

КАК СНЯТЬ ЛЕВУЮ ПОДУШКУ ДВИГАТЕЛЯ ВАЗ 2110,2111,2112

Особенности замены

Если вибрация от двигателя сильно ощущается, значит нужно менять подушку. Некоторые автовладельцы пренебрегают этой процедурой, считая, что вибрацию можно потерпеть, а машина от этого не станет хуже ездить. Это в корне неверная позиция, так как постоянная вибрация приведёт к разрушению навесных элементов двигателя, а также к поломке коробки передач.

При замене подушек двигателя можно обратиться на СТО, но это будет стоить приличную сумму. Для тех, кто хочет сэкономить средства, рекомендуется производить замену подушек двигателя самостоятельно.

Проверка работоспособности подушек двигателя

Опоры двигателя не должны иметь видимых повреждений.

Перед тем как приступить к работам по замене подушек двигателя, нужно убедиться, что именно они стали причиной вибрации двигателя. Для этого нужно провести следующие действия:

1. Автомобиль нужно установить на специальные подпорки.
2. Установить под поддон картера домкрат. Чтобы не пробить поддон картера, нужно подложить доску или брус на площадку домкрата.
3. Далее нужно поднимать двигатель вверх. Подъём нужно продолжать до тех пор, пока подушки полностью не освободятся от веса двигателя.
4. Чтобы избежать травм, нужно поставить рядом с домкратом ещё одну подпорку. Это удержит двигатель, если домкрат сорвётся.
5. Далее нужно проверить состояние подушек двигателя. Проверяется как металлическая основа подушки, так и состояние резины.
6. Если всё визуально в порядке, нужно проверить, имеется ли люфт между рамой и пластинами.

Если повезёт, то ремонт может ограничиться подтяжкой крепёжных гаек. В более сложных случаях понадобится замена подушек, так как они не реставрируются.

Подбор подушек двигателя

Покупка новых подушек двигателя для восьмиклапанного двигателя ВАЗ-2110 не представляет ничего сложного. Любой автомагазин предоставит вам каталог, по которому можно найти как оригинальные детали, так и их аналоги. Вот список оригинальных подушек для двигателя на 8 клапанов:

1. Правая боковая подушка имеет артикул 21100-1001204-82.
2. Левая боковая подушка — 21100-1001240-82.
3. Задняя подушка — 21100-0-1001280-82.

Нужно ли менять

Каких-либо рекомендаций по замене подушек в зависимости от их ресурса нет, но определив их неисправность, тянуть с заменой не стоит. Вибрационные процессы способны не только ухудшить комфорт водителя и пассажиров, но и привести к деструктивным процессам в самом двигателе или КПП.

Решив отремонтировать элементы крепления двигателя, нужно определиться с тем, будете ли вы менять сами подушки, или опоры в сборе. В принципе, если сама металлическая опора не повреждена, ее можно оставить, заменив лишь подушку.

Цена комплекта подушек для ВАЗ 2110 стоит в пределах 1300 рублей. Стоимость набора опор в сборе составляет около 2500 рублей.

За работу по замене опор или подушек двигателя на станции техобслуживания с вас возьмут не менее 300 рублей за каждую.

Опоры двигателя ваз 2110 8-клапанные и ваз 2112 16-клапанные

Альтернативные опоры

Учитывая давнюю проблему Самары и десяток, производитель выпустил сразу целую серию альтернативных подушек:

• ОАО-БРТ;
• СС-20;
• «Ассоми».

Рассмотрим теперь их особенности:

• Опора ОАО-БРТ и особенность её строения заключена в шарнирном изделие, которое заменило на этом месте подшипник. На первый взгляд выглядит панацеей, так как общий принцип работы вроде как понятен: создатели данной технической новинки использовали элемент, который обладает повышенной жёсткостью в радиальном направлении. На первый взгляд звуки должны исчезнуть и автомобиль стать бесшумным на не ровных дорогах, однако, полностью согласиться с этим фактом не позволяют противоречивые отзывы непосредственно самих автомобилистов.
• Альтернативой ОАО-БРТ является СС-20, где на место штатного подшипника была установлена стальная втулка, которая полностью приварена в резиновый демпфер. Производитель данной новинки утверждает, что СС-20 полностью исключить появление лифтов и посторонних звуков. Причем производитель прямо обещает, что СС-20 сможет гарантировать классическое поведение кулисы(см.Замена кулисы на ваз 2110 своими силами): независимо от рельефа дорожного полотна, рычаг будет стабильным и без посторонних звуков.
• Разработчики «Ассоми» смело утверждают, что использование специальной рецептурной резиновой смеси, полностью сгладит все удары и звуковые шумы, тем самым значительно повысив общий уровень комфортности автомобиля.

Итак, необходимо выбрать кому верить, ведь на выбор предоставляется огромное количество производителей, которые все в один голо гарантируют высокое качество своей продукции. И главное гарантируют, что именно им удалось создать универсальный высокотехнологичный продукт, который обладает наибольшей эффективностью с практической точки зрения.

Примечание. Только вот не совсем понятно, почему некоторые производители подушки кулисы используют резиновые ушки, которые быстро ломаются?

Практическая особенность альтернативного выбора

К сожалению, «Ассоми» и СС-20 довольно таки трудно найти в местных магазинах, в будущем безупречно они поступят в широкую продажу, однако, когда точно это случится ответить невозможно. Всё зависит от владельцев магазинов. На выбор автомобилисту в основном предлагаются импортные изделия, а также от национального производителя, но только стандартные. Следует объективно понимать, что качество импортной продукции существенно разнится в сравнении с национальными стандартными заводскими моделями, впрочем как и цена. Поэтому, если терпит время, лучшего всего заказать самостоятельно национальную альтернативу через интернет, которая по цене значительно ниже зарубежного аналога, а качество практически идентичное.

Когда необходимо менять подушку

Факторы, которые свидетельствуют об необходимости замены подушек кулисы:

• посторонний звук во время передвижения, иррадиация которого может перекинуться даже на кузов ваз;
• заметны следы затвердевания или растрескивания резиновой подушки, а также если она отделена от своей металлической основы;
• имеется ярко выраженная нарастающая вибрация, которая ранее не наблюдалась;
• в случае неудовлетворительной длины люфты и т.п.

Признаки и причины неисправности подушек двигателя ВАЗ 2110

1. Сильный гул в салоне во время работы двигателя, зачастую, свидетельствует о жестком контакте силового агрегата с элементами кузова. Такое явление обычно указывают на разрушение одной из опор, на которых должны покоиться связанные воедино мотор и коробка передач. Если их резина трескается или вовсе отрывается от металлической основы, то силовой агрегат получает дополнительную нежелательную степень свободы, создавая при этом шум.
2. Глухой удар также может раздаваться при резком трогании с места, из-за перекоса двигателя на разорванных подушках.
3. В свою очередь надорванную опору «выдаёт» глухой стук. при каждом нажатии на акселератор и при каждом сбросе газа с переходом в режим торможения двигателем.

Иногда проблема посторонних звуков кроется в прижатой деформированной защите картера. В зазор между соседними защитным листом и поддоном, после выезда на природу, может набиться грязь, что тоже ведет к появлению постороннего гула.

Критичным считается также появление так называемых усталостных трещин опоры двигателя, которые образуются со временем. Обычно их выявляют путем внимательного осмотра подушек.

Инструкция полезна? Да 2 Нет

Комфорт в салоне автомобиля зависит от многих факторов, одним из которых является шумоизоляция. Вибрация кузова ее важная составляющая, которая зависит от подвески, качества дорожного покрытия, а также от работы двигателя. Уменьшить вибрации на кузов призваны опоры двигателя. Разбираемся, как выполняется замена опор двигателя своими руками .

Замена правой опоры двигателя ВАЗ 2110, 2111, 2112

Снятие подушки двигателя показана на примере двигателя ВАЗ-2112. Для двигателей ВАЗ-2110,-2111 процесс аналогичен.Снимаем ремень генератора, ослабляем болт крепления генератора к двигателю (ключ на 13). Ослабляем болт, который фиксирует болт натяжителя и ослабляем натяжитель ремня генератора.Устанавливаем домкрат под картер двигателя, поддомкрачиваем.

1. Отворачиваем гайку крепления подушки (Ключ на 15).
2. Отворачиваем два болта крепления подушки к кронштейну (ключ на 13).
3. Отворачиваем три болта крепления кронштейна к правому лонжерону (головка на 17).
4. Снимаем кронштейн (фото сделано при снятом двигателе).

Отвернув гайку, как показано на фото 1, снимаем и заменяем подушку.

Замена левой опоры двигателя ВАЗ 2110, 2111, 2112

Устанавливаем домкрат под КПП и тем самым приподнимаем двигатель:

1. Отворачиваем гайку левой опоры силового агрегата (ключом на 15). Придерживая КПП, опускаем ее на упор.
2. Снимаем верхний ограничитель подушки.
3. Отворачиваем два болта крепления подушки к кузову (ключом на 13).
4. Снимаем подушку.

Снимаем нижний ограничитель подушки и вынимаем шпильку с лысками, исключающими ее проворачивание в кронштейне коробки передач.

Замена задней опоры двигателя ВАЗ 2110, 2111

Устанавливаем домкрат под КПП:

1. Отворачиваем две гайки крепления задней опоры к кузову (головкой на 17).
2. Отворачиваем два болта крепления опоры к коробке передач (двумя ключами на 19) и снимаем опору.
3. Для разъединения кронштейна задней опоры и подушки отворачиваем болт (ключом на 19), зажав кронштейн в тиски.
4. Вынимаем болт. Собираем кронштейн и подушку в обратном порядке, соблюдая перпендикулярность их привалочных поверхностей и правильное расположение ограничителей.

Кстати, отсутствие этой опоры КПП на 16кл двигателе существенно увеличивает дребезг рычага КПП.

Замена передней нижней опоры двигателя ВАЗ 2112

1. Снимаем брызговик двигателя. Отворачиваем болт крепления штанги передней опоры к поперечине передней подвески (ключом на 15).
2. Отворачиваем гайку болта крепления штанги к кронштейну передней опоры (двумя ключами на 15), вынимаем болт.
3. Снимаем опору. Установка передней опоры не вызывает затруднений, если остальные опоры моторного агрегата закреплены на своих местах. Необходимо лишь слегка покачивать двигатель, чтобы совместить отверстия.

На двигателях ВАЗ 2110 эта подушка не устанавливается.

Замена передней верхней опоры двигателя ВАЗ 2112

1. Отворачиваем болт крепления штанги задней опоры к кузову (Ключом на 17), придерживая закладную гайку, чтобы она не выпала из короба.
2. Вынимаем гайку и болт.
3. Отворачиваем гайку болта крепления штанги задней опоры (двумя ключами на 15), вынимаем болт
4. Снимаем штангу.

На двигателях ВАЗ 2110 эта подушка не устанавливается.

Снять опоры двигателя самостоятельно сможет каждый, кто хотя бы раз сталкивался с небольшим ремонтом автомобилей. Главное соблюдать последовательность действий и в некоторых случаях поддомкратить КПП.

Кстати, кроме штатных подушек двигателя можно установить и дополнительную опору .

Когда следует менять опоры силового агрегата на ВАЗ 2110: признаки и причины

Перед тем, как поменять подушки двигателя автомобиля ВАЗ 2110 и посмотреть видео этого процесса, нужно изучить признаки, которые указывают на поломку резинометаллических опор. Основные симптомы, характеризующие неполадки с демпферными узлами:

1. Вибрации, передающиеся на рулевое колесо и блок педалей при холостом ходу.
2. Посторонний шум в салоне при передвижении по неровной поверхности.
3. Характерный стук в подкапотном пространстве при разгоне и торможении.

Делая выводы после своих наблюдений, нельзя путать вибрации на руле при торможении, которые связаны с дефектами тормозных дисков или колодок. Для большей убедительности нужно открыть капот, и осмотреть опоры силового агрегата. Если положить ладонь на работающий ДВС, то можно почувствовать изменения в его работе.

Многолетний опыт эксплуатации Lada 2110 позволяет утверждать, что причинами выхода из строя демпферных подушек являются следующие факторы:

• Деформационные явления на резиновой опоре вследствие механических и температурных воздействий, а также по причине выработанного ресурса.
• Растрескивание и расслаивание резины от воздействия химически активных компонентов.
• Утрата эластичности, вызванная температурными перепадами.

Замена подушки кулис собственными руками

Начинаем:

• автомобиль ставим на эстакаду;
• заходим в салон;
• снимаем чехол и пластиковую ручку сверху;
• специальными плоскогубцами (утконосом) вынимаем стопорное кольцо;
• залезаем под автомобиль;
• подушку кулисы держат четыре гайки, которые нужно открутить.

Примечание. Стоит отметить, что стандартное кольцо вынимается очень легко, ведь на ней имеются специальные ушки. Если куплен новый импортный комплект подушки кулисы, то там имеется другое стопорное кольцо без ушек, но его лучше не ставить, а пользоваться старым.

После замены дефекты опоры кулисы в большинстве случаев не определяются.Сборка осуществляется строго в обратном последовательности: ставится опора, которая фиксируются гайками. Закрепить выше перечисленный теоретические аспекты замены подушки кулисы, необходимо с помощью фото и видео материалов. Инструкция,как выполнить замену своими руками, будет максимально эффективной, если иметь некоторое визуальное подкрепление. В большинстве случаев, цена вопроса невелика, но всё зависит непосредственно и от качества самой детали. Так же на нашем ресурсе Вы можете узнать о замене короткоходной кулисы.

Признаки и причины неисправности подушек двигателя ВАЗ 2110

1. Сильный гул в салоне во время работы двигателя, зачастую, свидетельствует о жестком контакте силового агрегата с элементами кузова. Такое явление обычно указывают на разрушение одной из опор, на которых должны покоиться связанные воедино мотор и коробка передач. Если их резина трескается или вовсе отрывается от металлической основы, то силовой агрегат получает дополнительную нежелательную степень свободы, создавая при этом шум.
2. Глухой удар также может раздаваться при резком трогании с места, из-за перекоса двигателя на разорванных подушках.
3. В свою очередь надорванную опору «выдаёт» глухой стук. при каждом нажатии на акселератор и при каждом сбросе газа с переходом в режим торможения двигателем.

Иногда проблема посторонних звуков кроется в прижатой деформированной защите картера. В зазор между соседними защитным листом и поддоном, после выезда на природу, может набиться грязь, что тоже ведет к появлению постороннего гула.

Критичным считается также появление так называемых усталостных трещин опоры двигателя, которые образуются со временем. Обычно их выявляют путем внимательного осмотра подушек.

Инструкция полезна? Да 2 Нет

Комфорт в салоне автомобиля зависит от многих факторов, одним из которых является шумоизоляция. Вибрация кузова ее важная составляющая, которая зависит от подвески, качества дорожного покрытия, а также от работы двигателя. Уменьшить вибрации на кузов призваны опоры двигателя. Разбираемся, как выполняется замена опор двигателя своими руками .

Замена правой опоры двигателя ВАЗ 2110, 2111, 2112

Снятие подушки двигателя показана на примере двигателя ВАЗ-2112. Для двигателей ВАЗ-2110,-2111 процесс аналогичен.Снимаем ремень генератора, ослабляем болт крепления генератора к двигателю (ключ на 13). Ослабляем болт, который фиксирует болт натяжителя и ослабляем натяжитель ремня генератора.Устанавливаем домкрат под картер двигателя, поддомкрачиваем.

1. Отворачиваем гайку крепления подушки (Ключ на 15).
2. Отворачиваем два болта крепления подушки к кронштейну (ключ на 13).
3. Отворачиваем три болта крепления кронштейна к правому лонжерону (головка на 17).
4. Снимаем кронштейн (фото сделано при снятом двигателе).

Отвернув гайку, как показано на фото 1, снимаем и заменяем подушку.

Замена левой опоры двигателя ВАЗ 2110, 2111, 2112

Устанавливаем домкрат под КПП и тем самым приподнимаем двигатель:

1. Отворачиваем гайку левой опоры силового агрегата (ключом на 15). Придерживая КПП, опускаем ее на упор.
2. Снимаем верхний ограничитель подушки.
3. Отворачиваем два болта крепления подушки к кузову (ключом на 13).
4. Снимаем подушку.

Снимаем нижний ограничитель подушки и вынимаем шпильку с лысками, исключающими ее проворачивание в кронштейне коробки передач.

Замена задней опоры двигателя ВАЗ 2110, 2111

Устанавливаем домкрат под КПП:

1. Отворачиваем две гайки крепления задней опоры к кузову (головкой на 17).
2. Отворачиваем два болта крепления опоры к коробке передач (двумя ключами на 19) и снимаем опору.
3. Для разъединения кронштейна задней опоры и подушки отворачиваем болт (ключом на 19), зажав кронштейн в тиски.
4. Вынимаем болт. Собираем кронштейн и подушку в обратном порядке, соблюдая перпендикулярность их привалочных поверхностей и правильное расположение ограничителей.

Кстати, отсутствие этой опоры КПП на 16кл двигателе существенно увеличивает дребезг рычага КПП.

Замена передней нижней опоры двигателя ВАЗ 2112

1. Снимаем брызговик двигателя. Отворачиваем болт крепления штанги передней опоры к поперечине передней подвески (ключом на 15).
2. Отворачиваем гайку болта крепления штанги к кронштейну передней опоры (двумя ключами на 15), вынимаем болт.
3. Снимаем опору. Установка передней опоры не вызывает затруднений, если остальные опоры моторного агрегата закреплены на своих местах. Необходимо лишь слегка покачивать двигатель, чтобы совместить отверстия.

На двигателях ВАЗ 2110 эта подушка не устанавливается.

Замена передней верхней опоры двигателя ВАЗ 2112

1. Отворачиваем болт крепления штанги задней опоры к кузову (Ключом на 17), придерживая закладную гайку, чтобы она не выпала из короба.
2. Вынимаем гайку и болт.
3. Отворачиваем гайку болта крепления штанги задней опоры (двумя ключами на 15), вынимаем болт
4. Снимаем штангу.

На двигателях ВАЗ 2110 эта подушка не устанавливается.

Снять опоры двигателя самостоятельно сможет каждый, кто хотя бы раз сталкивался с небольшим ремонтом автомобилей. Главное соблюдать последовательность действий и в некоторых случаях поддомкратить КПП.

Кстати, кроме штатных подушек двигателя можно установить и дополнительную опору .

Конструктивные особенности подушек восьмиклапанного двигателя ВАЗ-2110

Перед тем как заняться проверкой и заменой подушек двигателя, нужно знать одну важную вещь: на восьмиклапанном и шестнадцатиклапанном двигателе стоят разные подушки . На двигателе с 16 клапанами нет задней подушки двигателя, зато есть две боковые опоры, которых нет у восьмиклапанного двигателя. Процедура по замене на одном и другом двигателе практически идентична, и отличается лишь небольшими нюансами.

Симптомы износа

Хотя, кажется, что определить износ подушек двигателя без вмешательства квалифицированного специалиста достаточно сложно, на самом деле всё можно узнать самому.

Выход из строя подушки двигателя можно сразу определить по увеличившейся вибрации.

При этом двигатель будет работать нормально, но вибрация будет ощущаться на всех элементах кузова, включая и салонные элементы.

Наиболее сильная вибрация бывает при старте мотора и сразу после его отключения. Иногда можно даже услышать характерный стук , который появляется из-за контакта двигателя с опорами. В этом списке можно увидеть основные причины неполадок, связанных с подушками двигателя:

1. Чаще всего подушки деформируются. Деформация происходит из-за выработки ресурса подушки.
2. Резина теряет эластичность. Это чаще всего происходит от старости подушки.
3. Резина трескается, разваливается и расслаивается. Часто подушка может выйти из строя в результате высоких температур или воздействия агрессивных жидкостей.

В любом из этих случаев подушка уже не сможет выполнять свои непосредственные функции качественно.

Левая опора — снятие и замена

1. Загоняем автомобиль на яму или на эстакаду;
2. Снимаем брызговик двигателя (защиту);
3. Под коробку передач устанавливаем домкрат (при этом между домкратом и коробкой лучше положить небольшой деревянный брусок) и немного приподнимаем коробку, тем самым освобождая левую опору;

Берем торцовый ключ на 15 с удлинителем и откручиваем гайку шпильки опоры;

Снимаем верхний ограничитель опоры;

Немного отпускаем домкрат, чтобы коробка слегка опустилась и вынимаем шпильку опоры;

После этого торцовым ключом на 13 необходимо открутить 2 болта, которыми подушка опоры крепится к кронштейну кузова;

Слегка сдвигаем подушку в сторону двигателя и вынимаем ее;

Вынимаем нижний ограничитель опоры.

Установку новой левой опоры (подушки) необходимо производить в обратной последовательности. Для того чтобы шпилька не проворачивалась, нужно проследить чтобы она выступами вошла в овальное отверстие кронштейна картера коробки передач.

Ремонтируем грамотно: как поменять демпферные подушки двигателя ВАЗ 2110 и видео рабочих процессов

Замена опор, конечно, более хлопотное дело, чем настройка сцепления . но при наличии навыков и минимального набора инструмента вполне реализуема без помощи специалистов автосервиса. Для работы понадобятся домкрат и набор ключей, также заранее нужно взять жидкость WD-40 – возможно, что соединительные элементы покрылись ржавчиной. Для выполнения цикла работ нужна смотровая яма или подъемник.

Замена правой демпферной опоры

Прежде, как поменять по примеру видео правую подушку двигателя автомобиля ВАЗ 2110, следует установить противооткатные упоры, а также отсоединить «минусовую» клемму от АКБ. Дальнейший процесс выполняется по схеме:

• Ослабить крепеж генератора гаечным ключом «на 13» и снять ременную передачу.
• Ослабить болт натяжителя.
• Поддомкратить правую часть автомобиля.
• Ключом «на 15» отвернуть гайку крепления опоры.
• Ключом «на 13» открутить два болта, крепящих опору к кронштейну.
• Отвернуть при помощи головки «на 17» три болта крепления кронштейна к правому лонжерону.
• Демонтировать кронштейн и установить новую опору в обратном порядке.

Замена левой демпферной опоры

Процедура смены демпфера двигателя с левой стороны автомобиля выполняется в следующем порядке:

• Демонтировать защиту картера автомобиля.
• Поставить домкрат под машину в районе КПП, подложить деревянный брус и приподнять авто, снимая нагрузку с опоры.
• При помощи торцовой головки «на 15» и воротка открутить крепеж опорной шпильки.

Освободить ограничитель опоры. Немного опустить домкрат, чтобы свободно снять опорную шпильку. При помощи головки «на 13» снять крепеж опоры ДВС к кузову. Вытянуть опору в сторону мотора. Демонтировать нижний ограничитель опоры и установить новую деталь в обратном порядке.

Замена задней демпферной опоры

Прочитать, как поменять задние подушки двигателя на автомобиле ВАЗ 2110 и просмотреть видео – это еще полдела

Важно точно придерживаться порядка выполнения ремонтных работ:

• Демонтировать защиту картера двигателя.
• Открутить при помощи головки «на 17» две гайки, фиксирующие опору к кузову авто.
• Используя два гаечных ключа «на 19» открутить два болта крепления к КПП и снять опору.
• Зажать снятый кронштейн в тиски и ключом «на 19» открутить болт, фиксирующий опору.
• Вынуть болт и установить в кронштейн новую резиновую опору.
• Сборка узла выполняется в обратной последовательности при соблюдении перпендикулярности привалочных плоскостей.

На основании практического опыта можно утверждать, что процесс замены демпферных опор силового агрегата на «десятке», не представляет особой сложности. Обычно после ремонта вибрации исчезают, но, если все осталось без изменений, то решение вопроса может лежать в другой плоскости. Есть смысл искать тогда проблему в подвеске или в компонентах ШРУС.

8-ми клапанный двигатель

Если нужна замена на 8-клапаннике, то действуем так:

1. Правая подушка. Нужно открутить: • Верхнюю гайку; • Болты крепления к кронштейну; • Болты под колесной аркой, крепящие кронштейн к лонжерону. Кронштейн снимаем и устанавливаем новую подушку, производя сборку в обратной последовательности.
2. Левая. После откручивания верхней гайки на подготовленную опору опускаем мотор, вытаскиваем из опоры верхнюю шайбу. Выкручиваем крепящие болты, снимаем шайбу, после чего можно производить замену;
3. Задняя (только для 8-клапанника). Открутить гайки, которые крепят к кузову подушку, затем – болты ее крепления к КПП. Новая деталь может идти с кронштейном. Но если его нет – установите его со снятой и соберите все части на место.

Конструкционные и технологические особенности

Поскольку в «четырнадцатой» модели вся нагрузка от мотора приходится на переднюю подвеску, соответственно, шасси изготавливается из материалов с повышенным запасом прочности, а его конструкция должна четко соответствовать установленным стандартам. В качестве гасителя колебаний силового агрегата при различных нагрузках применяются прочные резиновые подушки двигателя ВАЗ-2114.

Поскольку к этой детали предъявляются высокие требования, крайне важно приобретать исключительно оригинальные и сертифицированные опоры, так как только они подходят для эксплуатации в наших условиях.

В конструкции передней части рамы автомобиля и его подвески подушка двигателя является одним из важных элементов, при этом ее самостоятельная замена вполне по силам автовладельцу имеющему даже самые минимальные понятия в слесарном деле.

Главное в процессе проведения ремонта выполнить всю технологическую последовательность действий, тогда установленная деталь прослужит длительный период времени.

Технологические особенности замены опоры двигателя ВАЗ 2110

Комфортность поездки в транспортном средстве связана с несколькими причинами. Одним из основных таких условий является поглощение шумов и вибрационных воздействий рабочих агрегатов.

Выполнение этих условий связано не только с тихой работой мотора, но зависит также от качества покрытия дороги и работы подвески авто. Для уменьшения шумовибрационых колебаний двигатель оснащен специальными опорами, которые играют роль компенсаторов вибрационных воздействий. Поэтому замена опоры двигателя ВАЗ 2110 всегда будет способствовать уменьшению шумности работы транспортного средств.

Появление звука, люфта и скрипа

Если говорить в целом, то появление звука в кулисе свидетельствует либо об износе, либо об изначальном низком качестве подушки и оба варианта по существу равносильны, так как выход лишь один — замена подушки кулисы ваз 2110. Многие автомобили ВАЗ в силу особенностей строения конструкции имеют зачастую опору, мягко говоря не высокого качества. Этот факт становится очевидным, когда автомобиль едет не по ровной поверхности. Звук насколько ощутим, что становится заметным даже водителю, который находится в относительной звуковой изоляции.

Примечание: Если в автомобиле слышен звук, которого раньше не было, при первой же возможности необходимо заехать в службу технического обслуживания или в собственный гараж для установления причины дефекта. Так как если сразу не выявить дефект, то экономические расходы будут в разы выше. Поскольку лучший способ борьбы — это в первую очередь профилактика.

Коварность стуков заключается в их иррадиации на кузов, а не редко они даже доносятся непосредственно до самого салона. В данном же случае ручка КПП настолько сильно дребезжит, что приятного в этом мало. Распространение звука и пути разрешения проблемы, это отдельная техническая глава. Данная статья же посвящена подушке кулисы, которая создаёт множество ненужных технических проблем, в том числе ухудшение включения передач.
