На автомобилях ВАЗ-2114 замена шаровой опоры осуществляется при поломке подвески. Шарнир необходим для нормальной работы передней стойки и соединения ее с нижним рычагом. Благодаря такой простой конструкции поворачиваются колеса на автомобиле.

Ведь стойка и ступица закреплены внизу на шаровом шарнире, вверху на опорном подшипнике. Примерно посередине стойки имеется поворотный кулак, который соединен с рулевой рейкой посредством тяг. На последних, кстати, тоже установлен шаровый шарнир – наконечник.

Признаки поломки шаровой

Всего один симптом у неисправной шаровой опоры – характерный стук. Причем его можно спутать с тем, который доносится от гранат. Вот только ШРУСы хрустят при повороте (только при сильном износе они будут постоянно издавать неприятные звуки). А шаровые стучат при медленной езде даже по ровной дороге. При наезде на кочки звук усиливается. Чтобы точно убедиться в неисправности элемента, нужно заложить между рычагом и поворотным кулаком ступицы ломик и сделать несколько рывков – стук появится сразу же.

ЗАМЕНА ШАРОВОЙ ОПОРЫ ВАЗ 2108 2109 2114 2115.

Шаровая опора: диагностика.

Как поменять шаровую опору рычага с заклепок на болты

Замена шаровой опоры на ВАЗ 2114 своими руками

Не секрет, что автовладелец должен внимательнейшим образом следить за состоянием своего транспортного средства. Это касается и шаровых опор. Если не уследить за их выходом из строя, продолжать передвигаться на автомобиле с дефектными элементами, это может грозить серьезными последствиями. Неисправная шаровая опора приводит к тому, что колесо просто отлетает, автомобиль становится неуправляемым. Вряд ли стоит описывать дальше, что может произойти.

Мы вас не хотим пугать, а просто стимулируем следить за опорами на своей машине. Процедура замены шаровой опоры на ВАЗ 2114 достаточно простая, особых навыков иметь не нужно. Конечно, опыт в ремонте машин вам пойдет только на пользу, поскольку позволит выполнить работу быстрее и даже качественнее некоторых автомастерских.

Признаки неисправности

Разумеется, замена шаровой опоры на автомобиле ВАЗ 2114 требуется тогда, когда данный элемент находится в неисправном состоянии. Но как это определить?

Существует несколько характерных признаков того, что опора приказала долго жить, потому в самое ближайшее время ее требуется заменить на новую:

1. При движении по дороге с небольшими неровностями и при невысокой скорости, наблюдается характерный шум — стук;
2. Во время поворотов слышен скрип. Некоторые путают его с хрустом при езде. Это не одно и то же;
3. Шины изнашиваются неравномерно;
4. При прямолинейном движении автомобиль словно виляет, хотя никаких манипуляций рулем вы при этом не выполняете.

Но это скорее симптомы, которые не всегда могут дать однозначный ответ. В связи с этим рекомендуем использовать более капитальный метод, позволяющий действительно понять, в какой состоянии находится шаровая опора в данный момент:

1. Для этого вывешивается колесо при помощи домкрата. Конечно, поднимайте то колесо, в неисправности опоры на котором вы хотите убедиться.
2. Монтировку вставляют между рычагом и поворотным кулаком в районе опоры. Сделайте несколько движений вверх и вниз монтировкой.
3. При подобных манипуляциях может появиться стук. Его даже можно ощутить.
4. Такие явления говорят о том, что шаровая опора пришла в негодность, потому ее срочно требуется менять.

Процедура замены

Итак, ваша шаровая опора уже не может выполнять свои прямые обязанности, потому ее требуется заменить. Сейчас поговорим о том, как именно выполняется подобный ремонт.

Для начала вооружитесь набором инструментов и материалов, куда входит:

Башмаки;

Сухая ветошь;

Набор головок;

Набор накидных ключей;

Домкрат;

Смазка литол (можно заменить на графитную смазку);

Новые шаровые опоры;

Переноска со светом (требуется, если в гараже темно или ремонт затянулся до вечера).

Теперь можно приступать непосредственно к ремонту . Здесь важно соблюдать определенную последовательность ваших действий. Она позволит не допустить распространенные ошибки, а также грамотно собрать узел обратно после замены старых опор.

1. Заедьте на смотровую яму или поднимите машину с помощью подъемника. Поскольку речь идет о самостоятельном ремонте, вряд ли у вас окажется собственный подъемник. Потому обойдется простой смотровой ямой.
2. Заглушите мотор, включите ручной тормоз до упора и застопорите колеса при помощи блокировочных башмаков.
3. Залезайте под автомобиль и накидными ключами откручивайте фиксирующий болт пальца опоры, расположенный на ступице.
4. Монтировкой крайне аккуратно снимают опору с ее места установку.
5. Накидным ключом на 17 миллиметров откручиваются два болта с кронштейна. Они отмечают за крепление нижней части опоры к найденному кронштейну.
6. По сути, шаровая опора с вашего автомобиля теперь может упасть на пол. Это вполне нормально, но только берегите ноги.
7. Запомните, что шаровые опоры являются исключительно одноразовыми элементами автомобиля. Это говорит о невозможности ее ремонта ни при каких условиях. Любые советы на этот счет будут напрасной тратой вашего времени. Просто купите новые опоры и все.
8. Избавьтесь от старой опоры.
9. Не лишним будет в это же время проверить тормозные колодки, их текущее состояние. Если вы отыскали признаки неисправности, обязательно параллельно выполните замену колодок.
10. Проинспектируйте кронштейн. Если он цел, не имеет следов износов, тогда оставляйте его на месте. Если состояние подозрительное, лучше заменить. Это касается и сайлентблоков. Они также могут износиться и выдавать характерный стук при движении автомобиля. Потому не лишним будет заменить и этот элемент, раз вы уже разобрали узел.
11. Смазкой обработайте седло наконечника вашей ступицы, что позволит в будущем намного проще извлечь элемент в процессе ремонта.
12. Поставьте новую опору на место старой шаровой опоры.
13. Соберите узел в обратной последовательности, проверьте автомобиль в действии.
14. Если при проезде неровностей машина ведет себя тихо, вы совершенно правильно определили причину шума, а также сумели грамотно заменить шаровую опору.

Советы бывалых автомобилистов

Некоторые ремонтные работы предполагают разборку определенных узлов. И шаровая опора исключением не является. Опытные автомобилисты дают на этот счет несколько дельных советов, с помощью которых можно одновременно убить двух, а то и больше зайцев.

• Проинспектируйте состояние всего днища, раз вы забрались под автомобиль.
• Проверьте качество натяжения троса от ручного тормоза, а также убедитесь в целостности самого тросика.
• Проверьте автомобиль на предмет наличия подтеков масла, смазок, охлаждающей жидкости.
• Убедитесь в целостности поддона, защиты картера двигателя.
• Каждый агрегат проверьте на наличие механических повреждений, трещин, сколов.
• Проинспектируйте гайку-натяжитель от рулевой колонки. Ее периодически приходится подтягивать. Раз вы оказались под машиной, это удобный момент выполнить такую работу.
• Загляните в конструкцию трансмиссии, убедитесь, что трансмиссионное масло находится на нужном уровне.

Плюс ко всему, любой самостоятельный ремонт, каждая небольшая инспекция — это монетка в вашу собственную копилку личного опыта. С ним вы сможете выполнять куда более сложные процедуры, нежели замена шаровой опоры.

Не стоит забывать еще один важный момент . Самостоятельный ремонт множества узлов — это сохранность семейного бюджета. На сэкономленные деньги вы сможете куда-то отвезти свою семью, купить что-то полезное для дома. Или приобрести комплект новых качественных шин, дисков, сделать работу по тюнингу. Ведь в техническом плане, благодаря вашим стараниям, машина находится в прекрасном состоянии.

Инструменты и приспособления для ремонта

Для того чтобы самостоятельно выполнить ремонт, вам потребуется наличие следующих инструментов:

1. Гидравлического или пневматического домкрата.
2. Набора ключей.
3. Съемника для шаровых опор.
4. Монтажной лопатки или небольшого лома.
5. Противооткатных упоров (башмаков) и опор под автомобиль.
6. Деревянного бруска.

Также обязательно купите комплект, в который входят:

1. Шаровый шарнир для автомобилей ВАЗ моделей 2108, 2109, 2114 и т. д.
2. Резинометаллический пыльник шаровой опоры. На нем не должно быть повреждений, будьте внимательны при выборе.
3. Гайка с фиксатором резьбы.
4. Два болта с граверными шайбами.

Обязательно приобретите смазку «Литол-24» или аналогичную, чтобы при установке забить ее под пыльник. Это увеличит ресурс элемента.

Шаровые опоры ВАЗ 2114: замена и диагностика

В этой статье мы расскажем о том, как произвести ремонт подвески на автомобиле ВАЗ 2114, а конкретнее – о замене шаровых опор. Это элементы, которые выходят из строя чаще всего, несмотря на то, что они являются практически вечными. Если судить по инструкция к применению. Но на срок службы шаровых опор влияет манера езды автомобилиста, качество дорожного покрытия, а самое главное – первоначальное качество изделия.
К сожалению, все чаще можно встретить на рынке некачественный товар, восстановленный, который прослужит очень мало. Существует мнение, что восстановленные шаровые опоры могут работать еще довольно долго. Но есть ли смысл в восстановлении такого простого и довольно дешевого механизма?

Стоимость шаровой опоры на автомобиль ВАЗ 2114, а также на большинство переднеприводных моделей, составляет не более 500 рублей. Причем за такую цену вы приобретете очень качественный товар. Но давайте ближе к теме статьи, а именно – к проведению ремонта подвески автомобиля.

1. Диагностика неисправности шаровой опоры
2. Подготовка к замене и инструменты
3. Проведение замены

Диагностика неисправности шаровой опоры

Выявить поломку довольно просто, для этого вам потребуется всего лишь сесть на переднее сиденье автомобиля. В том случае, если появится своеобразный хруст со стороны подвески, можно говорить о неисправности именно шаровой опоры ВАЗ 2114.

Даже не нужно пытаться искать какие-либо иные причины, неисправность именно в этом шарнире. Причем хруст своеобразный может наблюдаться и при медленном движении автомобиля. При разгоне он обычно пропадает, но это зависит от степени износа механизма.

А второй способ диагностики заключается в том, чтобы руками подергать колесо автомобиля в вертикальной плоскости. Если имеется поломка, то вы обязательно услышите хруст.

Аналогичное явление и при использовании монтировки. Ее необходимо установить между рычагом подвески и ступицей колеса. Если резко двигать монтировкой, можно услышать все тот же противный звук.

Для верности можно даже загнать автомобиль на смотровую яму или эстакаду. Возьмитесь за рычаги подвески и несколько раз дерните их вниз. Хороший стук, как говорится, выйдет наружу. А если положить ладонь на корпус шаровой опоры ВАЗ 2114, то можно почувствовать небольшую вибрацию изнутри.

Подготовка к замене и инструменты

Для проведения ремонта вам потребуются следующие инструменты:

1. Съемник шаровых опор. Цена такого инструмента составляет порядка 350-400 рублей. Советую вам приобрести его, так как он обязательно пригодится вам в будущем.
2. Стандартный набор ключей и отверток.
3. Смазка типа «Литол».
4. Домкрат и надежные опоры.
5. Противооткатные упоры , которые подставляются под задние колеса для недопущения скатывания автомобиля.

Вот и все, теперь необходимо подготовить автомобиль к ремонту. Для этого нужно установить противооткатные упоры, ослабить болты крепления колес, поднять ремонтируемых сторону при помощи домкрата и установить ее на опору. В качестве опоры можно использовать деревянные бруски, но нежелательно применять такие материалы, как кирпичи, шлакоблоки, и подобные. Они хрупкие и автомобиль попросту может упасть во время проведения ремонта. При необходимости проведите обработку всех резьбовых соединений проникающей смазкой типа WD-40.

Проведение замены

Теперь настал ответственный момент, необходимо снять старую шаровую опору ВАЗ 2114 и на ее место установить новую. Сначала при помощи ключа на «19» выкручиваете гайку, которая крепит палец шаровой опоры к ступице переднего колеса. После этого необходимо установить съемник таким образом, чтобы небольшой шарик на его болте находился четко посередине пальца шарнира.

Аккуратно вкручиваете этот болт, покуда палец не сойдет со ступицы колеса. После этого необходимо ключом на «17» выкрутить болты, которыми произведено крепление обоймы шарнира к рычагу подвески автомобиля ВАЗ 2114. Вот и все, демонтаж закончен. Осталось теперь только поставить новый шарнир, который желательно предварительно смазать «Литолом». Признаться честно, я использовал для этой цели и смазку типа ШРУС.

Разницы особо и не заметил, шаровые опоры работают без проблем уже третий год. Обратите внимание на то, что при установке нового шарнира, возможно, придется под рычаг устанавливать несколько брусков из дерева, а кузов опускать, чтобы палец шаровой вошел в отверстие на ступице. Но эту работу можно выполнить при помощи хорошей монтировки.

На этом ремонт окончен, удачи вам на дорогах и поменьше поломок!

Подготовка к проведению ремонта

Перед тем как осуществить замену шаровой опоры ВАЗ-2114 своими руками, нужно сделать несколько подготовительных действий:

1. Под задними колесами поставьте противооткатные башмаки (упоры). Можно использовать даже кирпичи. Если ремонт планируется сразу на обеих сторонах, то зафиксируйте все задние колеса.
2. Далее необходимо баллонным ключом ослабить на переднем колесе затяжку болтов.
3. При помощи домкрата приподнимите ремонтируемую сторону машины.
4. Полностью теперь можно выкрутить болты на колесах.
5. Автомобиль лучше всего установить на надежной опоре – оставлять его на домкрате опасно, может упасть.

После проведения всех подготовительных работ можно приступать непосредственно к замене элемента.

Замена шаровой опоры ВАЗ 2113, 2114, 2115

Шаровая опора — это один из важных компонентов в передней ходовой части. Опора обеспечивает подвижность кулака для выполнения поворотов автомобиля. На Самаре 2 шаровая установлена снизу поворотной цапфы, корпус опоры закреплен двумя болтами к цапфе, а палец гайкой к нижнему рычагу подвески.

В этой статье подробно разберем процесс замены шаровой опоры на примере ВАЗ 2114, а также расскажем о выборе запчасти и перечислим инструмент для замены опоры самостоятельно.

Диагностика неисправности

Во время движения изношенный шарнир издает глухой стук. Ниже рассмотрим два способа диагностики:

1. Поставьте автомобиль на ровной поверхности. Далее поддомкратьте и снимите колесо, где предполагается неисправность шаровой. Возьмитесь руками за колесо и резко покачайте в стороны. Если шаровая неисправна, то будет слышен стук, а также чувствоваться люфт. Будьте осторожны и не столкните автомобиль с домкрата, лучше всего подставить деревянный брус под порог и после снятия колеса опустить на него автомобиль.
2. Установите автомобиль на яму или эстакаду. Далее заведите монтировку между нижним рычагом и шаровой опорой. Покачайте монтировку вверх-вниз, если слышен стук или чувствуется люфт шаровая под замену.

Требования к новой шаровой

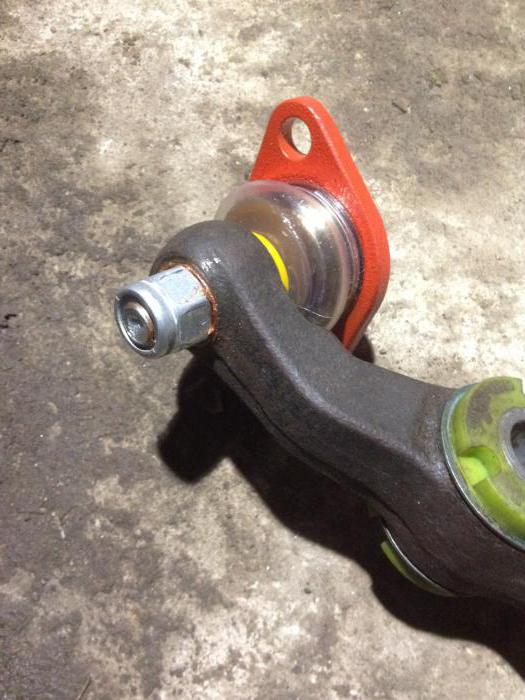

Удостоверьтесь в том, что новый пыльник шаровой опоры находится в нормальном состоянии – на нем не должно быть трещин и повреждений. Новая шаровая должна иметь сероватый окрас пальца. Никаких дефектов на обойме не должно быть. Не допускается, чтобы палец шаровой вращался свободно – это говорит о том, что элемент некачественный.

У хороших элементов он либо вообще не вращается в обойме, либо делает это очень туго. Старайтесь приобретать изделия отечественных , «Трек», «Триал», «Кедр», «Надежда», «БЗАК». Не стоит доверяться производителям из Китая или Турции – практика показывает, что такие элементы очень ненадежные и у них маленький ресурс.

Лада 2114 steep 14ka › Бортжурнал › самостоятельная замена нижних шаровых опор (для новичков)

Меняли их примерно пару лет назад. Тогда замену производил с братом. Помню намучились с ним жуть. В этот раз все делал сам. Решил подробно расписать как что делать. Нам понадобится: -вороток -труба -головки на 19, 17, 13 -монтажка (лом) -домкрат -болонник После того как подняли машину, подставили под колеса что-нибудь, чтобы не каталась, открутили колесо и подложили под машину можно приниматься за сами шаровые. Сначала открутили гайку на 19.
Если есть съемник, то полностью, если нет его, то на половину. Если нет съемника, то ломик вставляем между нижним рычагом и шаровой, давим вниз и молотком обстукиваем в месте рычага, куда вставляется палец шаровой.

После того, как смогли сорвать опору, то откручивайте болты на 17 (2шт).

Затем тянем рычаг вниз и вынимаем шаровую. Если вы не слишком сильны, то тогда лучше всего будет открутить стабилизатор от кузова. Но есть вероятность сорвать шпильки после того, как начнете затягивать стаб. Зато с открученным стабилизатором легче оттянуть рычаг вниз и вытащить шаровую.

Но, по ходу работы, я нашел еще один выход из данного положения! Мы просто берем и подставляем под тормозной диск что-нибудь твердое (брусья, кирпичи, блоки и т.д.). Я использовал доски, которые закрывают яму в гараже. Затем опускаем машину. В итоге ступица поднимается и нижний рычаг сам отойдет от нее, а вы сможете легко достать шаровую.

Но ставить шаровую данным способом тяжело! Легче все-таки через откручивание стабилизатора от кузова. И легче и времени сэкономите много (если шпильки стаба не сорвете). Собираете все в обратном порядке.

Теперь пару слов о том, как парился со стабом.

Открутить то его открутил, а вот обратно поставить силушки не хватает. На излом идет! Тогда берем то, что можно подложить под тормозной диск. Опять же использовал доски. Выстраиваем под машиной продольно (как двигатель стоит) и ломиком подтягиваем крепление стаба вверх и пытаемся попасть в шпильки.

Лучше начинать с той шпильки, которая ближе к задней части авто. Закручиваем гайку, а другое крепление подтянется под свое место.

Разворачиваем ломик и подтягиваем крепление с другой стороны и опять же прикручиваем другую гайку стабилизатора.

Так же хочу добавить еще 1 способ, который является самым простым. Чтобы легче всего было поставить стаб обратно, вы просто опускаете машину с домкрата с прикрученными колесами. Он сам встанет на место и вы спокойно сможете его прикрутить без дополнительного инструмента.

Вроде все. Если кому что не понятно спрашивайте. С праздником всех!)

Пробег: 170 000 км

Замена опоры

Чтобы произвести замену шаровой опоры ВАЗ-2114, вам потребуется выполнить всего несколько простых действий:

1. С помощью ключа на «17» выкрутить два болта, которыми крепится к поворотному кулаку ступицы обойма шаровой опоры.
2. Желательно заранее вывернуть руль в сторону, чтобы было удобно проводить демонтаж и установку элемента. В процессе ремонта можно вращать стойку, только включите зажигание, чтобы не заблокировался руль.
3. Ключом на «22» необходимо выкрутить гайку, расположенную на пальце шаровой опоры.

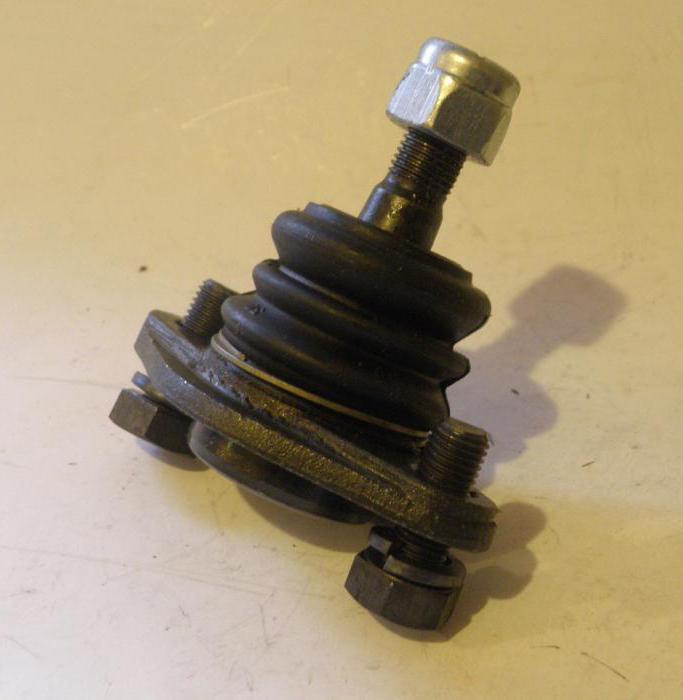

4. Осуществить замену шаровой опоры ВАЗ-2114 без съемника проблематично – слишком большое усилие нужно приложить, чтобы палец вышел из конуса. Поэтому установите на рычаге и шаровой съемник.
5. Вращая болт съемника, извлеките палец.

Вот и все, разборка узла окончена. Очистите посадочные места и установите новую шаровую опору, забив под пыльник достаточное количество смазки. Сборка производится в обратной последовательности. Чтобы попасть пальцем шаровой в отверстие ступицы, необходимо ломом отогнуть нижний рычаг.

Замена шаровых опор на ВАЗ 2114-2115

При качестве российских дорог и поставляемых комплектующих в магазины запчастей, шаровые опоры на автомобилях ВАЗ 2114-2115 приходится менять довольно часто, хотя бывают и исключения, и они ходят по 50-70 тысяч километров. Произвести замену можно самостоятельно, но под рукой должны быть все необходимые инструменты, полный список которых приведен ниже:

1. домкрат
2. молоток и монтажная лопатка
3. ключ на 17 и 19
4. головки и трещотки для большего удобства
5. специальный съемник шаровых опор

Первым делом нам стоит слегка ослабить болты крепления переднего колеса, и затем поднять переднюю часть автомобиля домкратом. Теперь можно снять колесо, предварительно отвернув до конца все болты. Желательно также подстраховаться и подставить под днище упоры, а также поставить машину на ручной тормоз.

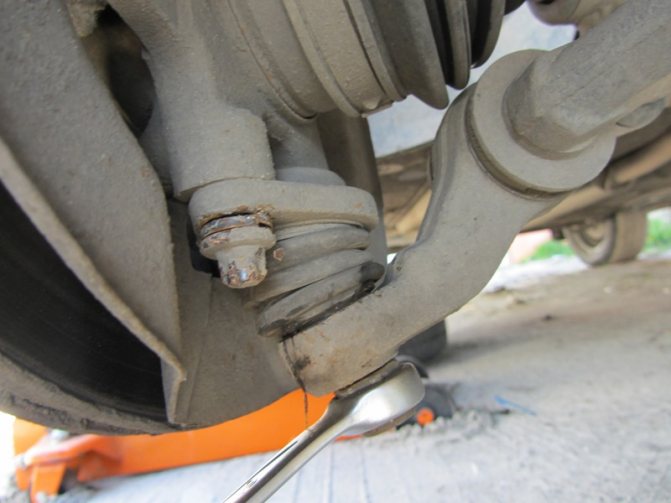

Далее можно откручивать гайку крепления шарового пальца опоры к рычагу, использую обычный накидной ключ, либо головку с воротком:

После этого вставляем наш съемник под резинку (пыльник) опоры и откручиваем болт съемника до тех пор, пока от действия рычага приспособления, палец не выскочит из своего посадочного места:

После чего необходимо отвернуть два болта крепления шаровой ВАЗ 2114-2115 с верхней стороны, как это показано на фото ниже:

Как видно на приведенном выше снимке, с завода она прикручена болтами с профилем TORX, но в магазине с комплектом опор идут обычные болты под ключ на 17. Теперь опора практически свободна для снятия. Чтобы получить доступ к демонтажу, можно подставить под тормозной диск кирпич и аккуратно опускать домкрат, тем самым освобождая пространство для снятия:

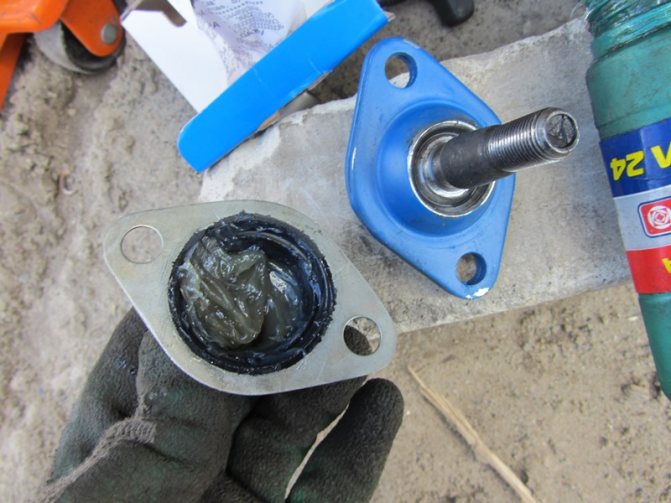

Затем берем новую шаровую, снимаем пыльник и обязательно наталкиваем внутрь смазки, типа литол:

Ставим пыльник на место и производим замену опоры в обратной последовательности. Могут возникнуть сложности при установке, но при наличии монтировки и приложении немалых усилий, можно со всем этим справиться. Цена новых шаровых на ВАЗ 2114-2115 колеблется в зависимости от производителя в районе 300-450 рублей за штуку.

Особенности отдельных конструкций

Как уже было сказано выше, это лишь самый распространённый вариант исполнения шаровой опоры. Но могут быть и, что называется, варианты.

• разборная шаровая опора.
• шаровая опора, изготовленная заодно с рычагом.

Для всех вариантов исполнения применяется одинаковая методика обнаружения неисправности.

Видео — как работает шаровая опора при движении автомобиля:

Шаровая опора в действии. Ball joint in action.

Важно: несмотря на свою простоту и надёжность, шаровая опора имеет ограниченный срок службы. Чем хуже качество покрытия дорог, на которых эксплуатируется автомобиль, тем больше шансов, что деталь раньше времени выйдет из строя. Выход этого важного узла из строя может стать причиной серьёзной аварии. Следует выявлять неисправность на ранней стадии её появления.

Что такое шаровая опора в машине

Устройство шаровой опоры легко понять, если посмотреть на размещённый для наглядности рисунок:

В наиболее часто встречающемся варианте исполнения шаровая опора состоит из следующих важных для её работы частей:

1. Корпус
   шаровой опоры. Он выполняется из не слишком дорогостоящего металла, обладающего достаточной прочностью и вязкостью.
2. Вставка
   из материала, обладающего высокой прочностью, способного выдерживать как ударные нагрузки и стойко противостоящего истиранию.
3. Яблоко
   шаровой опоры. Именно эта деталь принимает на себя основные нагрузки.
4. Стопорное кольцо
   , фиксирующее яблоко и прочную вставку внутри корпуса.
5. Конической формы наконечник
   , через который опора соединяется с поворотной цапфой колеса. Он изготавливается заодно с яблоком.
6. Пыльник
   , обеспечивающий защиту важных компонентов узла от попадания пыли и грязи. Внутрь пыльника помещается тугоплавкая смазка.
7. Резьбовая часть конического наконечника
   , благодаря которой опора и поворотная цапфа надёжно соединяются.
8. Фланец
   с отверстиями под болты. Он изготовлен заодно с корпусом и служит для фиксации всего узла на рычаге подвески.

В результате получается подвижный в трёх плоскостях шарнир. Он не требует обслуживания в процессе эксплуатации, в отличие от применявшихся ранее элементов шкворневой подвески, которые было необходимо регулярно смазывать.

Видео — что такое шаровая опора и для чего она нужна:

Шаровая опора. Устройство, для чего нужна, ремонт. Просто о сложном

Изготовители крепят такой узел к рычагу с помощью специальных заклёпок. Технология ремонта предусматривает их высверливание, чтобы новую деталь можно было установить на болты.

Процедура замены

Итак, ваша шаровая опора уже не может выполнять свои прямые обязанности, потому ее требуется заменить. Сейчас поговорим о том, как именно выполняется подобный ремонт.

Для начала вооружитесь набором инструментов и материалов, куда входит:

• Башмаки;
• Сухая ветошь;
• Набор головок;
• Набор накидных ключей;
• Домкрат;
• Смазка литол (можно заменить на графитную смазку);
• Новые шаровые опоры;
• Переноска со светом (требуется, если в гараже темно или ремонт затянулся до вечера).

Теперь можно приступать непосредственно к ремонту . Здесь важно соблюдать определенную последовательность ваших действий. Она позволит не допустить распространенные ошибки, а также грамотно собрать узел обратно после замены старых опор.

1. Заедьте на смотровую яму или поднимите машину с помощью подъемника. Поскольку речь идет о самостоятельном ремонте, вряд ли у вас окажется собственный подъемник. Потому обойдется простой смотровой ямой.
2. Заглушите мотор, включите ручной тормоз до упора и застопорите колеса при помощи блокировочных башмаков.
3. Залезайте под автомобиль и накидными ключами откручивайте фиксирующий болт пальца опоры, расположенный на ступице.
4. Монтировкой крайне аккуратно снимают опору с ее места установку.
5. Накидным ключом на 17 миллиметров откручиваются два болта с кронштейна. Они отмечают за крепление нижней части опоры к найденному кронштейну.
6. По сути, шаровая опора с вашего автомобиля теперь может упасть на пол. Это вполне нормально, но только берегите ноги.
7. Запомните, что шаровые опоры являются исключительно одноразовыми элементами автомобиля. Это говорит о невозможности ее ремонта ни при каких условиях. Любые советы на этот счет будут напрасной тратой вашего времени. Просто купите новые опоры и все.
8. Избавьтесь от старой опоры.
9. Не лишним будет в это же время проверить тормозные колодки, их текущее состояние. Если вы отыскали признаки неисправности, обязательно параллельно выполните замену колодок.
10. Проинспектируйте кронштейн. Если он цел, не имеет следов износов, тогда оставляйте его на месте. Если состояние подозрительное, лучше заменить. Это касается и сайлентблоков. Они также могут износиться и выдавать характерный стук при движении автомобиля. Потому не лишним будет заменить и этот элемент, раз вы уже разобрали узел.
11. Смазкой обработайте седло наконечника вашей ступицы, что позволит в будущем намного проще извлечь элемент в процессе ремонта.
12. Поставьте новую опору на место старой шаровой опоры.
13. Соберите узел в обратной последовательности, проверьте автомобиль в действии.
14. Если при проезде неровностей машина ведет себя тихо, вы совершенно правильно определили причину шума, а также сумели грамотно заменить шаровую опору.

Проведение замены

Теперь настал ответственный момент, необходимо снять старую шаровую опору ВАЗ 2114 и на ее место установить новую. Сначала при помощи ключа на «19» выкручиваете гайку, которая крепит палец шаровой опоры к ступице переднего колеса. После этого необходимо установить съемник таким образом, чтобы небольшой шарик на его болте находился четко посередине пальца шарнира.

Аккуратно вкручиваете этот болт, покуда палец не сойдет со ступицы колеса. После этого необходимо ключом на «17» выкрутить болты, которыми произведено крепление обоймы шарнира к рычагу подвески автомобиля ВАЗ 2114. Вот и все, демонтаж закончен. Осталось теперь только поставить новый шарнир, который желательно предварительно смазать «Литолом». Признаться честно, я использовал для этой цели и смазку типа ШРУС.

Разницы особо и не заметил, шаровые опоры работают без проблем уже третий год. Обратите внимание на то, что при установке нового шарнира, возможно, придется под рычаг устанавливать несколько брусков из дерева, а кузов опускать, чтобы палец шаровой вошел в отверстие на ступице. Но эту работу можно выполнить при помощи хорошей монтировки.

На этом ремонт окончен, удачи вам на дорогах и поменьше поломок!

Советы бывалых автомобилистов

Некоторые ремонтные работы предполагают разборку определенных узлов. И шаровая опора исключением не является. Опытные автомобилисты дают на этот счет несколько дельных советов, с помощью которых можно одновременно убить двух, а то и больше зайцев.

• Проинспектируйте состояние всего днища, раз вы забрались под автомобиль.
• Проверьте качество натяжения троса от ручного тормоза, а также убедитесь в целостности самого тросика.
• Проверьте автомобиль на предмет наличия подтеков масла, смазок, охлаждающей жидкости.
• Убедитесь в целостности поддона, защиты картера двигателя.
• Каждый агрегат проверьте на наличие механических повреждений, трещин, сколов.
• Проинспектируйте гайку-натяжитель от рулевой колонки. Ее периодически приходится подтягивать. Раз вы оказались под машиной, это удобный момент выполнить такую работу.
• Загляните в конструкцию трансмиссии, убедитесь, что трансмиссионное масло находится на нужном уровне.

Признаки неисправности

Разумеется, замена шаровой опоры на автомобиле ВАЗ 2114 требуется тогда, когда данный элемент находится в неисправном состоянии. Но как это определить?

Существует несколько характерных признаков того, что опора приказала долго жить, потому в самое ближайшее время ее требуется заменить на новую:

1. При движении по дороге с небольшими неровностями и при невысокой скорости, наблюдается характерный шум — стук;
2. Во время поворотов слышен скрип. Некоторые путают его с хрустом при езде. Это не одно и то же;
3. Шины изнашиваются неравномерно;
4. При прямолинейном движении автомобиль словно виляет, хотя никаких манипуляций рулем вы при этом не выполняете.

Но это скорее симптомы, которые не всегда могут дать однозначный ответ. В связи с этим рекомендуем использовать более капитальный метод, позволяющий действительно понять, в какой состоянии находится шаровая опора в данный момент:

1. Для этого вывешивается колесо при помощи домкрата. Конечно, поднимайте то колесо, в неисправности опоры на котором вы хотите убедиться.
2. Монтировку вставляют между рычагом и поворотным кулаком в районе опоры. Сделайте несколько движений вверх и вниз монтировкой.
3. При подобных манипуляциях может появиться стук. Его даже можно ощутить.
4. Такие явления говорят о том, что шаровая опора пришла в негодность, потому ее срочно требуется менять.

Смотрите также

Комментарии 31

тогда проще яйца открутить и не заморачиваться

Подскажи сколько стоят шаровые опоры и краб ?!))

комплект шаровых 590 рублей, сверху фотка есть (2), а краб рублей 100-200, помню что не дорого он стоит, еще тогда удивился его ценой

Спасибо большое тебе за инфу))

Теперь мозги осталось узнать сколько стоят ))))

в районе 2500, на авито раньше много объяв было с мозгами

Это первая машина моя до этого не интересовался не когда тачками, теперь с трудом вникаю в это)))

с детства увлекался авто, тюнингом, у меня до 14-ки 9-ка была, примерно такого же золотистого цвета, еле избавился от нее, решил потом не спешить с покупкой машины, а дальше сложилось все по очень удачному сценарию, сейчас еще копейка стоит, нужно доделывать ее, а денег лишних нет, если нужно с подвеской повозиться, приезжай, помогу, инструмент есть, гараж с ямой попрошу у знакомого

Спасибо за предложение просто я уже загнал к знакомому на сто))ну если что как нибудь заеду ))

с детства увлекался авто, тюнингом, у меня до 14-ки 9-ка была, примерно такого же золотистого цвета, еле избавился от нее, решил потом не спешить с покупкой машины, а дальше сложилось все по очень удачному сценарию, сейчас еще копейка стоит, нужно доделывать ее, а денег лишних нет, если нужно с подвеской повозиться, приезжай, помогу, инструмент есть, гараж с ямой попрошу у знакомого

У меня еще вопрос ))что можно сделать если вся панель в коцках, что бы не менять

мне кажется самое простое-это попробовать заполировать, если еще по пластику полироль имеется, точно не знаю, а так можно обшить либо алькантарой, дешево и сердито, как говорится, либо флоком, но за флоком сильно ухаживать надо, чтобы панель смотрелась, ведь это самый настоящий пылесборник

А алькантар где его купить и по чем метр?)

алькантару купить можно на сограте-это на красных партизан, где кинотеатр европа, только чуть дальше к объездной ехать, справа будет сразу за косметик магнит, либо на авторынке на обрывной улице, еще можно спросить на лизы чайкиной, на против мрэо гаи есть тоже автомобильный рынок, так же есть вариант спросить в тюнинг магазинах, на гаврилова в глобусе, но глобус давно уже не хвалят, еще тюнинг магазин есть на уральской 9/1, слева будет он, но цены в тюнинг магазинах выше чем на рынке, еще попробуй в гуле посмотреть, может на контору попадешь, которая продает их оптом, думаю дешевле еще обойдется, чем на рынках брать, цену алькантары не знаю

Я в понедельник на авторынок еду где мясокомбинат там наверно тоже будет ?!

думаю найдешь там, еще попробуй поторговаться, иногда уступают в цене, чуток, но двигаются)

Как снять шаровую опору без съемника?

Соединение рычага подвески и ступицы колеса выполняется посредством шаровой опоры. Конструктивно она состоит из двух элементов: корпуса и шарнирного пальца, представляющего собой металлический стержень с шаром на одном краю и резьбой на другом. Чтобы понять, как снять шаровую без съемника, необходимо знать способы монтажа данного устройства. Их всего два:

• Корпус опоры имеет монтажные отверстия для болтового соединения с рычагом подвески.
• Устройство запрессовывается в рычаг и, в случае выхода из строя, его демонтаж затрудняется.

В первом случае достаточно открутить гайки и демонтировать деталь. Во-втором, это более длительный процесс, требующий опыта и наличия специального съемника.

Относительно конструкции стоит добавить, что внутри корпуса имеется густая смазка. Она необходима для снижения коэффициента трения между внутренней полостью корпуса и металлическим шаром стержня. Для защиты смазочного материала, в конструкции предусмотрен пыльник. Необходимо следить за его состоянием, потому что разрушение этой детали приводит к загрязнению смазки и ухудшению работы шарнира. Технически снять шаровую опору без съемника вполне под силу даже новичку, если придерживаться последовательности приведенных ниже действий.

Снять шаровую без съемника в домашних условиях

Не стоит бояться вполне выполнимой задачи, так как для демонтажа шаровой потребуется только монтировка, ключи и домкрат. Кто уже проводил снятие шаровой опоры без съемника, тот знает, что специфика работы предусматривает демонтаж колеса. Поэтому необходим домкрат. Работа выполняется в следующей последовательности:

• откручиваются гайки, удерживающие колесо;
• машина ставится на ручной тормоз и поднимается с помощью домкрата;
• снимается колесо, поворотный кулак поворачивается так, чтобы дать доступ к опоре;
• места соединения необходимо зачистить и обработать специальным средством против ржавчины, чтобы облегчить демонтаж;
• перед демонтажем следует отвинтить гайку пальца шаровой.

Далее необходим съемник, но мы рассматриваем вариант того, как снять шаровые без съемника, а потому будет использоваться монтировка. Ее необходимо упереть таким образом, чтобы одним краем она давила на рычаг подвески. Лучшим вариантом будет ее установка в поворотном кулаке. Надавливая на монтировку, чтобы оказать на рычаг давление, иногда достаточно одного удара молотком в месте соединения с ним шаровой опоры, чтобы она отсоединилась. Далее остается открутить гайки, фиксирующие деталь на поворотном кулаке, и замена шаровой без съемника будет окончена. Можно подготавливать посадочное место на рычаге подвески для установки новой детали.

Как Снять Шаровую Без Съемника Ваз 2107

Теперь я предлагаю вам пошаговую сводку по замене шарикоподшипников на ВАЗ 2107, с подробным описанием процесса, подкрепленным информативными фотографиями. Замена шарикоподшипников для профессионалов была спроектирована как автоматическая и изменилась лишь незначительно в долгосрочной перспективе благодаря новым инструментам и возможностям.

Замена шарового шарнира от ВАЗ 2107 в моем случае производится на смотровой яме или подъемнике. Во-первых, хотя бы сгладить любую охранную работу Если вы собираетесь работать на смотровой яме. установите колодки колес, затяните ручной тормоз и включите вторую передачу. Только домкрат строго запрещается эксплуатировать без вышеуказанных мер безопасности.

1. Щетка для металла;
2. Жидкость WD-40;
3. Ключ на 22 и 7;
4. Тяга для шариковых подшипников;
5. Смазка для шарового шарнира;
6. Медовый шприц (без иглы);
7. Разводной ключ.

1. Во-первых, женщины ценят, нужно снять колесо.

4,5. Затем используйте металлическую щетку, чтобы почистить шаровые опоры.

3. Обращайтесь с нашим клиентом с помощью соединений, которые вы откручиваете (как показано на фото), используя проникающую жидкость для резьбовых соединений WD-40 другим способом.

4. Поверните гаечный ключ до 22 и открутите гайки верхнего и одного из шарикоподшипников примерно на полтора-два оборота.

5. Теперь установите специальный съемник шарикового подшипника.

6. Вы выходите сразу, чтобы сразу вытащить два шариковых подшипника: сначала стреляет сверху, а затем снизу. Если по какой-то причине мяч не помещается и остается в зоне, то, конечно, с помощью утюга и молотка, конечно, помочь ему выбраться. Удары должны быть применены к проекции на руле.

Заменить шарикоподшипник ваз 2101 без съемника

Когда необходима замена шаровой опоры без съемника

Определить проблемы с данным узлом можно, диагностику автомобиля в ближайший автосервис или самостоятельно. В первом случае на диагностическом стенде будет выполнена полная проверка ходовой части. Во втором случае придется пользоваться старым методом. Необходимо приподнять домкратом автомобиль так, чтобы колесо висело в воздухе. Затем руками пошевелить его, чтобы выявить люфт. Если он имеется, необходимо снимать шаровую для осмотра и возможной замены. Данный узел не подлежит реставрации, а потому просто меняется на новый. После демонтажа, необходимо зажать корпус изделия в тиски и пошевелить палец под максимально возможным углом. Если он легко качается, значит узел необходима замена шаровой.

Замена Шаровой Опоры Ваз 2110 Без Съемника

Передняя подвеска переднеприводных автомобилей типа ВАЗ типа McPherson не вызывает столько беспокойства, как традиционные 2101-2107. Конструкция фронтального соединения зигзагов более защищает от отсутствия дорожного покрытия из-за конструктивных особенностей. Но в автомобилях с передним приводом необходимо смотреть на состояние компонентов подвески, поскольку они не бесконечны. Сначала идет на шарикоподшипники.

• поддержка будет касаться неровностей;
• на твердой поверхности машину можно обыграть;
• будет заметен неравномерный износ шины. шина изнашивается быстрее;
• невозможность точно отрегулировать выравнивание / носок.

Чтобы не наблюдать за этими явлениями на вашей машине, лучше периодически проверять состояние пули опоры.

Проверка статуса шарикоподшипники

Существует несколько способов проверки шаровых шарниров, и мы рассмотрим их все по одному, поскольку их всего три.

1. Мы вешаем автомобиль на домкрат после того, как поставим кронштейн колеса под противоположным задним колесом по диагонали, и лучше поставить автомобиль на ручной тормоз. Возьмите колесо сверху и снизу руками. Мы активно цитируем и пытаемся уловить обратную реакцию.

Что делать, когда замена шаровых опор без съемника не приветствуется

Если владелец автомобиля беспокоится о своем транспорте, его не будет устраивать идея самостоятельно выполнить демонтаж данного узла без съемника. А покупать такое приспособление финансово не оправдано, так как оно требуется редко. Целесообразнее обратиться в автосервис, чем покупать съемник. Жители Киева могут посетить любое СТО компании Oiler, чтобы выполнить диагностику ходовой и заменить узел, если в этом есть необходимость. Специалисты автосервисов знают, как снять шаровую опору без съемника, но будут выполнять эту работу профессионально с помощью данного приспособления. Это гарантирует отсутствие повреждений на поверхности других деталей и сокращает сроки выполнения демонтажных работ.

Рекомендации по обслуживанию подвески, увеличению сроков эксплуатации механизмов

• приобретайте запчасти, комплектующие исключительно в сертифицированных точках продажи, дилеров, официальных представительствах;
• не покупайте детали, когда их стоимость нехарактерно низка, что указывает на подделку, не оригинальность;
• возьмите за правило умеренный стиль вождения машины;
• эксплуатируйте преимущественно на средних скоростных режимах в диапазоне 80 – 95 км / час. Что позволит увеличить общий ресурс узлов на 15 – 20%;
• при отсутствии личного опыта в обслуживании, пользуйтесь услугами проверенных СТО, автомастерских, где предоставляют гарантию качества на выполненные работы.

К диагностике и устранению поломки подходите комплексно, заменяйте все изношенные элементы, комплектующие. В меньшей степени пользуйтесь услугами кустарных сервисов. С целью предотвращения внезапных поломок, ежедневно проводите беглый осмотр ВАЗ 2114, проверяйте уровни масла, антифриза, жидкости в бачке омывателя.

Наиболее распространенные причины выхода из строя элементов подвески ВАЗ 2114

• несоблюдение собственником машины сроков проведения технического осмотра;
• последствия экономии на качественных, оригинальных запчастях, вследствие чего детали не выхаживают должного ресурса;
• агрессивный стиль вождения ВАЗ 2114. В первую очередь это автомобиль легкового класса, а не гоночный болид с соответствующими характеристиками;
• стороннее механическое повреждение поворотного кулака, суппорта, ступицы, опорного подшипника, повлекшее деформацию шаровой опоры;
• нарушение технологии установки.

Перед началом ремонтных работ мастера СТО рекомендуют проводить комплексную диагностику автомобиля с целью изучения общего состояния, идентификации поломок, корректного расчета количества запчастей, расходных материалов. Предварительный осмотр поможет точно выявить место поломки, обнаружить неисправную деталь.

Процесс самостоятельной диагностики вовсе не сложный, наличие спецоборудования, инструмента вовсе не нужно. Достаточно стандартного набора автомобильных ключей, крабовидный съемник. Выпрессовать металлический наконечник без съемника крайне сложно.

Пошаговый процесс диагностики:

• в помощь берем напарника, он будет нажимать руками на крыло, имитируя попадание машины в ухаб. Владелец из-под днища на слух определяет источник;
• если первый способ не принес желаемого результата, воспользуемся старым, проверенным дедовским методом: монтировкой проверяем состояние креплений элементов подвески, ступицы, поворотного кулака.

В исправном состоянии не должно быть сторонних звуков, скрипов, скрежета. В противном случае узлы подлежат замене новыми.

Производитель в инструкции по эксплуатации указывает на максимальный свободный ход пальца шаровой опоры в 0.8 мм. Без наличия специального оборудования проверить допустимый зазор невозможно.

Параллельно с диагностикой и заменой элементов подвески, осматриваем поворотный кулак, ступицу, опорный подшипник, тормозной суппорт. Оцениваем общее состояние, принимаем решение о целесообразности замены изношенных деталей.

Так как работы проводятся вблизи амортизатора, пружины, проверяем на наличие маслянистых потеков, разгерметизацию цилиндра амортизатора. В завершение диагностируем опорный подшипник, расположенный в моторном отсеке.
