Шаровые опоры – это элемент передней (в некоторых моделях и задней) подвески автомобиля, предназначенные для обеспечения жесткого, но подвижного соединения рычагов со ступицами колес.

Их главная функция заключается в удерживании вертикально вращающихся колес в определенном положении относительно горизонтальной плоскости.

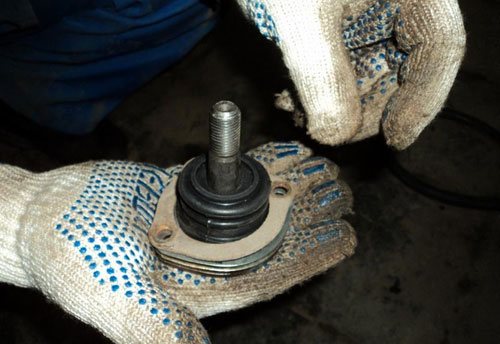

Шаровая опора «семерки» состоит из чехла (корпуса), шарового пальца с пыльником, защищающего его от грязи и влаги, а также прижимной пластины.

Палец с одной стороны имеет округлую форму, а с другой – резьбу, с помощью которой он крепится к рычагу подвески. При движении автомобиля он «раскачивается» в чехле, наклоняясь под определенным углом в разные стороны. Все составляющие конструкции изготовлены из стали.

Передняя подвеска ВАЗ 2107 снабжена двумя парами шаровых опор: по две опоры на каждое колесо (нижняя и верхняя).

Неисправности

В процессе эксплуатации автомобиля, особенно по нашим дорогам, подвеска подвергается существенной нагрузке, большая часть которой приходится именно на шаровые опоры. Естественно, что со временем они изнашиваются, что приводит к увеличению зазора между сферической поверхностью пальца и нижней частью чехла. Причинами преждевременного выхода из строя шаровых опор являются:

повреждение пыльников, вследствие чего внутрь конструкции попадает влага и грязь;

• отсутствие смазки внутри опоры;
• высокие динамические нагрузки при езде по бездорожью.

Определить, что шаровая опора вышла из строя можно по следующим признакам:

• стук в передней подвеске во время движения по неровной дороге;
• затрудненный поворот руля, сопровождающийся скрипом;
• «виляние» управляемых колес при движении, вибрация в рулевой рейке, и как следствие, неравномерный износ шин.

Как самостоятельно определить неисправность

Если в вашем автомобиле обнаружились признаки неисправностей шаровых опор, проведите их диагностику. В домашних условиях сделать это можно двумя способами, но лучше подойти к этому вопросу комплексно, применив их по очереди.

Для начала рассмотрим наиболее точный метод. Чехол оригинальной ВАЗовской шаровой имеет технологическое отверстие внизу, через которое нужно замерить расстояние между поверхностью чехла и краем шарообразной поверхности пальца. Сделать это можно при помощи специального глубиномера или обычного тонкого стержня и линейки. Если глубиномер входит в опору более чем на 11,8 мм, опору пора менять.

Следующий способ заключается в определении величины люфта между пальцем и чехлом без всяких инструментов. Нужно просто коснуться рукой одновременно корпуса опоры и пальца, и расшатать переднюю часть автомобиля. Если люфт присутствует, вы обязательно его почувствуете.

Нужно ли менять шаровые опоры, и когда это делать

Средний ресурс шаровых опор для ВАЗ 2107, в зависимости от их качества и условий эксплуатации, составляет 30-100 тыс. км пробега. Если автомобиль прошел 100 тыс. км, и опоры о себе не заявили, все равно их лучше заменить. Также замена необходима и при появлении любых признаков неисправности.

Несвоевременная диагностика и замена этих элементов подвески приведет к тому, что в один прекрасный момент колесо или колеса автомобиля попросту вывернутся наружу, и уложат машину на «брюхо». В этом случае придется ремонтировать всю подвеску.

Сколько стоят шаровые опоры, и во сколько обойдется их замена

В случае неисправности одной шаровой, рекомендуется замена и всех остальных. Цены на комплект опор в зависимости от производителя могут варьироваться от 1100 до 3000 рублей. При выборе комплекта обращайте внимание на изготовителя, и не экономьте. Каталожный номер оригинальной верхней шаровой опоры для ВАЗ 2107 – 21012904192, для нижней – 21012904082.

Стоимость замены 4 шаровых на СТО – от 800 рублей.

Замена нижней шаровой опоры на ВАЗ 2107

Виды съемников

Рынок автоинструментов предлагает широкий выбор таких съемных механизмов, которые можно подразделить на два вида:

1. Винтовые;
2. Рычажные.

Винтовые съемники считаются универсальными, и подходят для работы практически с любым автомобилем.

Усилие в них создается за счет завинчивания болта в корпус съемника. Сам корпус надевается на проушину опоры, а при закручивании болт упирается в палец опоры и выпрессовывает его из гнезда.

Рычажные съемные механизмы не менее эффективны, но они больше по габаритам, поэтому не для каждого авто они могут подойти.

К примеру, таким съемником на ВАЗ-2107 верхнюю шаровую опору еще можно снять, а вот добраться до нижней не получится из-за очень ограниченного пространства.

Для этих целей используется специальный съемник.

Суть рычажного съемника сводится к наличию двух рычагов, посредине соединенных между собой.

С одной стороны, в них проделаны отверстия и установлен стяжной болт.

Для выпрессовки один рычаг устанавливается между проушиной и опорой, второй же рычаг при этом получается под пальцем.

При выкручивании болта из-за имеющейся соединяющей оси концы рычагов начинают сходиться, и палец выталкивается.

Но необязательно съемный механизм приобретать, его запросто можно изготовить и в домашних условиях из подручных средств.

Сейчас
читают
6 эффективных способов откачки лишнего масла из двигателя

914

Как правильно проверить уровень масла в двигателе

14.6k

Далее рассмотрим несколько типов съемников шаровых опор и рулевых наконечником, которые можно изготовить самостоятельно.

Назначение шаровых опор ВАЗ 2107

Шаровая опора (ШО) представляет собой обыкновенный шарнир, встроенный в подвеску ВАЗ 2107 и позволяющий колесу перемещаться только в горизонтальной плоскости. При этом она ограничивает возможность движения колеса в вертикальном направлении.

Шаровые опоры ВАЗ 2107 весьма недолговечны, поэтому их приходится часто менять.

Конструкция шаровых опор ВАЗ 2107

Раньше на легковых автомобилях не было шаровых опор. Их заменяли громоздкие шкворни, которые нужно было часто смазывать. Подвижность таких соединений оставляла желать лучшего. Это, в свою очередь, отрицательно сказывалось на управляемости автомобиля. Конструкторы ВАЗ 2107 отказались от шкворней и установили шаровые опоры. Первые ШО состояли из:

Замена верхних и нижних шаровых опор на ВАЗ 2106

Шаровые опоры в силу своей конструкции ремонту не подлежат. Потому что невозможно восстановить в условиях гаража поверхность стёртого шарового пальца. Так что единственный вариант ремонта этой детали — замена. Но перед началом работы подберём необходимый инструментарий. Вот он:

• домкрат;
• гаечные рожковые ключи, комплект;
• молоток;
• новые шаровые опоры, комплект;
• отвёртка плоская;
• инструмент для выпрессовывания шаровых опор;
• торцовые ключи, комплект.

Последовательность работы

Перед началом работы колесо, на котором планируется замена шаровой опоры, следует поднять с помощью домкрата, а затем снять, используя торцовый ключ. Эту подготовительную процедуру придётся провести при замене как верхней, так и нижней опоры.

1. После снятия колеса открывается доступ к подвеске автомобиля. На верхнем шаровом пальце есть крепёжная гайка. Она откручивается рожковым ключом.

Видео: меняем шаровые опоры на классике

Замена шаровых опор Быстро!

Поскольку выдавить старую шаровую опору из проушины — задача ещё та, народ, чтобы облегчить себе жизнь, прибегает ко всяческим ухищрениям, зачастую довольно неожиданным. Если палец не удаётся достать из проушины с помощью инструмента, обычные люди пользуются составом WD-40. Но один мой знакомый механик решал эту проблему намного проще: вместо дорогущего WD-40 он лил на ржавые опоры обычную жидкость для мытья посуды — FAIRY. С его слов выходило, что работает она ничуть не хуже хвалёного WD-40. Единственной проблемой, по его словам, было то, что пальцы «дольше откисают»: после WD-40 опоры можно извлекать через 15 минут, а FAIRY «срабатывала» где-то через час. А ещё тот мастер начинал непечатно ругаться при упоминании вышеуказанных французских опор, утверждая, что «французы нынче пошли негодные, хотя раньше были ого-го». На мой вопрос об альтернативе «французам» мне было рекомендовано «ставить кедр и не париться». Оно, мол, дёшево и сердито.

Как видим, замена шаровых опор на ВАЗ 2106 — занятие весьма трудоёмкое. Кроме того, для выпрессовывания старых опор требуется значительная физическая сила. Если у начинающего автолюбителя всё это есть, он вполне может воздержаться от визита в сервисный центр. Ну а если у человека всё-таки возникают сомнения в своих силах, то разумнее будет доверить эту работу квалифицированному автомеханику.

1. Первым делом, разумеется, необходимо снять колесо.

2. Далее, используя щетку по металлу, очистите крепления шаровых опор.

3. Обработайте все соединения, которые будете откручивать (как показано на фото), используя проникающую жидкость для резьбовых соединений WD-40 или аналогичную.

4. Возьмите ключ на «22» и открутите гайки верхней и нижней шаровых опор примерно на полтора-два оборота.

5. Теперь установите специальный съемник для шаровых опор.

6. Как правило, за один прием, получается вытянуть сразу две шаровых опоры: первой «отстреливает» верхняя, а потом нижняя. Если по каким-то причинам шаровая не поддается и остается на месте, то используя стальную выколотку и молоток, можно помочь ей выйти. Удары наносить необходимо по выступу, который на поворотном кулаке.

7. Когда шаровые опоры ВАЗ 2107 удалось выпрессовать — открутите крепежную гайку верхней шаровой и достаньте шаровую опору из кулака.

8. Если палец прокручивается — зажмите рычаг, используя монтажку.

9. Открутите крепление шаровой опоры к верхнему рычагу.

10. Теперь можете снять шаровую.

11. Далее нужно аккуратно очистить посадочное место шаровой опоры на рычаге, при этом внимательно приглядитесь к рычагу, нет ли на нем каких-либо повреждений или трещин.

12. Снимите уплотнительную шайбу со старой шаровой опоры и установите ее на новую шаровую.

13. Перед тем как установить шаровую опору, ее необходимо тщательно смазать, для этого используйте смазку ШРБ-4, «Литол-24».

14. Установите пыльник вместе с шайбой.

15. Теперь можно закручивать шаровую к рычагу. Установите шаровую в кулак и затяните гайку.

16. Открутите гайку нижней шаровой, почти всегда палец начинает прокручиваться, чтобы избежать этого, установите монтажку между кулаком и тормозным щитом, затем сделайте боковой натяг в соединении пальца и кулака.

17. Если не помогло — установите в зазор между нижним рычагом и кулаком разводной ключ и с его помощью удерживайте палец от прокручивания.

18. Гайка откручена, можно поднимать кулак наверх. В разрез между верхней частью кулака и нижним рычагом установите ключ на «22», это сделает дальнейшую работу более удобной.

19. Открутите шаровую опору ВАЗ 2107 от рычага.

20. Опять-таки внимательно осмотрите рычаг и посадочное место, затем очистите последнее от ржавчины и грязи.

21. Возьмите новую шаровую опору и проверьте наличие смазки в нижней части. Для этого используйте ключ на «7», открутите им заглушку.

22. Если смазки не оказалось, наполните шаровую смазкой, используя медицинский шприц без иглы.

23. Установите шаровую опору на место снизу рычага и прикрутите ее к кулаку.

Вот и все! Новые шаровые опоры успешно установлены, следовательно можно сделать вывод, что самостоятельная замена шарововых опор — прошла успешно! Всего вам доброго, дерзайте и у вас непременно все получится!

Первый и основной признак износа шаровых опор ваз 2106 это появление металлического стука глухого оттенка в передней части подвески автомобиля, который наблюдается все время в процессе движения и особенно отчетливо слышен при въезде на пересеченную местность. Если вы заметили подобный деффект, то не стоит откладывать ремонт на долго, так как это может привести к плачевным последствиям. Шаровая опора, особенно нижняя, при существенном износе шарнира, способна вылетать и в следствие чего, колесо ложится под автомобиль и полностью теряется управление и контроль.

В большинстве случаев вылет износившейся шаровой опоры может спровоцировать резкий поворот, переезд через различные препятствия с несоблюдением скоростного режима. Так же бывают ситуации, когда и вполне нормальная шаровая вылетает, такое очень часто случается на трассе при движение на высокой скорости, когда водитель ловит яму на дороге. В таком случае шаровый шарнир просто вырывает из посадочного гнезда.

Замена

1. Первым делом, разумеется, необходимо снять колесо.

2. Далее, используя щетку по металлу, очистите крепления шаровых опор.

3. Обработайте все соединения, которые будете откручивать (как показано на фото), используя проникающую жидкость для резьбовых соединений WD-40 или аналогичную.

4. Возьмите ключ на «22» и открутите гайки верхней и нижней шаровых опор примерно на полтора-два оборота.

5. Теперь установите специальный съемник для шаровых опор.

6. Как правило, за один прием, получается вытянуть сразу две шаровых опоры: первой «отстреливает» верхняя, а потом нижняя. Если по каким-то причинам шаровая не поддается и остается на месте, то используя стальную выколотку и молоток, можно помочь ей выйти. Удары наносить необходимо по выступу, который на поворотном кулаке.

7. Когда шаровые опоры ВАЗ 2107 удалось выпрессовать — открутите крепежную гайку верхней шаровой и достаньте шаровую опору из кулака.

Возможно

Снимаем старые шаровые опоры с автомобиля

Подготовительные операции

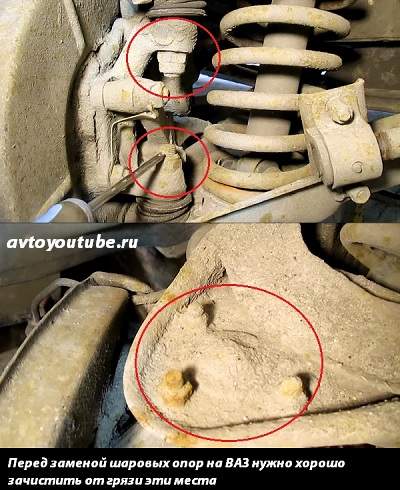

Берем щетку по металлу, тщательно зачищаем гайки шарнира, резьбу шаровых пальцев, посадочные места и болты крепления опор к рычагам подвески.

Замачиваем ВД 40. Брызгаем аккуратно, чтобы жидкость не попала под пыльник. В противном случае при демонтаже, палец шариковой опоры может проворачиваться вместе с гайкой. Это будет проблема, но она решаема, об этом расскажу позже. Ждем несколько минут, чтобы все откисло. Приступаем к снятию старого шарового шарнира с ВАЗ седьмой модели.

Демонтаж

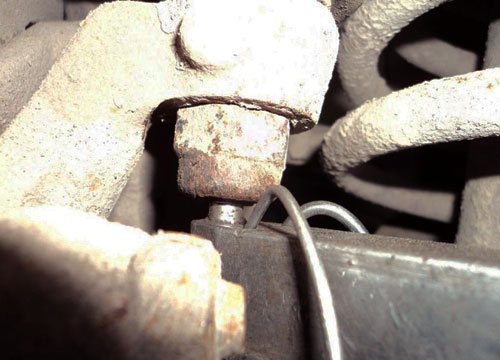

Начнем с замены нижней шаровой опоры. Разрабатываем гайку. Для этого берем накидной ключ на «22». Если использовать рожковый, то можно «слизать» грани. Если вы ее сорвали, то дольше пользуемся рожковым ключом, потому что накидной не получится снять, когда выкрутить ее до упора.

В большинстве случаев, эта гайка прикипает, ржавеет. Чтобы ее сорвать, нужно приложить немало усилий. Сорвав, расхаживаем ее на неполный ход, выкрутив и закрутив обратно, чтобы прошла часть резьбы пальца, очистив ее.

Выкрутить ее полностью не получится. Из-за конструктивных особенностей поворотного кулака на ВАЗ 2101-07, она упрется в сошку. Поэтому, при демонтаже нижнего шарикового шарнира, нужно гайку открутить по максимуму, сколько это позволит конструкция.

Берем съемник, вставляем его между пальцами верхней и нижней опоры. Выкручиваем его, пока он не упрется в них своими краями. Продолжаем его «натягивать», но не до «усеру», чтобы не сорвать резьбу на нем. Если он крутиться с большим трудом – остановитесь. Этого усилия будет достаточно, чтобы выпрессовать нижнюю шаровую.

В руках у нас молоток, желательно взять в другую руку наставку, чтобы повысить точность ударов. Один ее край упираем в поворотный кулак, там есть специальный выступ (показан на фото ниже), по другому «лупим» молотком. После нескольких ударов, палец должен «выскочить» из конуса.

Остальное – дело техники. Выкручиваем гайку полностью, теперь места для полного вылета хватит, если все-таки она упрется в сошку, то монтировкой опускаем рычаг вниз.

Важно! Полностью ступицу не снимаем с нижнего шарового пальца, он нам пригодится для выпрессовки верхней опоры.

А теперь неприятный момент. После того, как палец вылез из посадочного места поворотного кулака, его ничего не держит. На гайке есть фторопластовое кольцо, фиксирующее её от самопроизвольного откручивания. Оно может потянуть за собой палец, гайка начнет крутиться вместе с ним.

Это проблема, с которой сталкивался не однократно. Можно гайку распилить или разрубить зубилом, что я делал в начале своего пути автослесаря. Это «геморрой», большая трата времени и сил. С опытом до меня дошло, как можно выкрутить гайку нижней шаровой опоры, если она прокручивается вместе с пальцем. Этим опытом хочу поделиться с вами, но чуть позже.

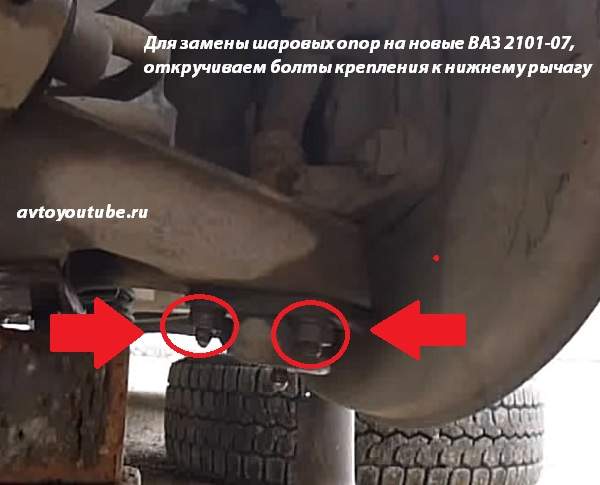

Замачиваем болты крепления шаровой к рычагу ВД-40, предварительно очистив от грязи щеткой по металлу. Ключом на «13» откручиваем их. Используем два ключа, одним удерживаем винт от проворота, вторым крутим гаечки. Вынимаем старую деталь из паза.

Снимаем верхнюю опору

Для замены верхней шаровой, оставляем ступицу на нижнем пальце. Проводим подготовительные операции, о которых говорилось выше, «расхаживаем» гайку в разные стороны, прогоняя постепенно по резьбе.

Выкручиваем ее ключом на «22». Рекомендуется выкрутить полностью, ничего мешать не будет. Если этого не сделать, то после «выбивания» опоры, гайка может прокручиваться вместе с пальцем.

Подкладываем под нижний рычаг кирпич, опускаем авто, пока он полностью не ляжет на него. Тем самым, зафиксировав его. Вставляем съемник, выкручиваем его до упора и немного больше, но не до скрипа зубов. Нам нужно, чтобы между опорами появился «натяг», достаточный, для вырывания верхней шаровой из кулака. Берем наставку, молоток и лупим по отливу верхнего кулака, пока она не выскочит.

Снимаем ступицу с пальцев обоих опор и откладываем в сторонку, чтобы не мешала.

Важно! Не повредите тормозные шланги, в противном случае их придется менять, как это сделать, подробно рассказывал в статье, как поменять передние тормозные шланги на ВАЗ.

Повторяем операции с креплением верхнего шарнира аналогично ее нижней сестры. Брызгаем WD-40, берем ключи на «13», выкручиваем болты крепления к рычагу.

Видео, как снять шаровые опоры при помощи съемника:

Диагностика шаровых опор ВАЗ 2107

Удостовериться, что причиной скрежета или скрипа является именно шаровая опора, можно различными способами.

1. На слух. Для этого потребуется помощник. Два человека раскачивают автомобиль с заглушённым двигателем, одновременно надавливая с двух сторон на капот автомобиля. Если при этом со стороны одного из колёс раздаётся нехарактерный звук, соответствующая ШО изношена или нуждается в смазке.
2. Выявление люфта ШО. Колесо, на котором с большой долей вероятности вышла из строя опора, поднимается домкратом примерно на 30 см. Помощник из салона до отказа выжимает педаль тормоза. После этого следует с силой покачать колесо сначала в вертикальной плоскости вверх и вниз, затем вправо и влево. При заблокированных тормозах люфт сразу проявится. Даже если он незначителен, ШО всё равно необходимо поменять.

Как правильно заменить шаровые опоры

Сначала приготовьте все необходимое:

• смазку (обычно это WD – 40);
• щеточку;
• набор гаечных ключей;
• съемник (при замене таких деталей съемник является незаменимым элементом);
• обычный шприц без иглы;
• сами шаровые опоры (лучше, чтобы сразу были заменены верхняя и нижняя).

Не забудьте о правилах безопасности и перед работой обязательно поставьте машину на ручник. Теперь можете приступать. Снимите колесо, счистите щеточкой пыль с мест, где находится крепление шаровых опор, смажьте их WD-40.

Чтобы произвести снятие верхней опоры, используйте домкрат, поместив его под подвеску. После этого ослабьте ключом палец верхней шаровой опоры.

Возьмите съемник, вытащите из поворотного кулака палец, предварительно открутив крепежи.

Отсоедините верхнюю опору от рычага. Теперь ее можно легко демонтировать в комплекте с пластинкой и чехлом.

Приступим к снятию нижней опоры, начав с демонтажа шарового пальца. Возьмите съемник, вытащите из поворотного кулака палец, открутите его гайки.

Рассоедините нижнюю опору и рычаг, произведите снятие этих запчастей.

Вами должна быть внимательно совершена проверка всех снятых деталей. Замените все нужные элементы и можете начинать обратную сборку.

Обратите внимание, что по окончании работ необходима проверка углов установки передних колес.

Замена шаровых опор на ВАЗ 2101, 2107, 2106, 2103, 2105 и 2104

Верхняя шаровая меняется гораздо легче чем нижняя, поэтому с нее и начнем. Первым делом необходимо поддомкратить переднюю часть автомобиля с той стороны, где будет производиться замена. Выворачиваем руль до конца влево, чтобы все это удобнее было делать.

Затем снимаем колесо и откручиваем гайку крепления шаровой опоры к ступице. Можно упереться ногой в тормозной диск, чтобы эта часть передней подвески оставалась неподвижной. Наглядно процедуру я показал на фотографии ниже:

Гайку откручивать до конца не буду, чтобы можно было в нее упереться потом. Теперь необходимо вставить монтировку между гайкой опоры и ступицей, и хорошенько рывками дергать ее вниз, приложив немало усилий. Возможно, придется попрыгать на монтировке ногой, чтобы шаровая выскочила со своего места. Результат я показал на фото ниже, где видно, что палец опоры вышел из отверстия ступицы.

Теперь можно до конца откручивать нижнюю гайку крепления, после чего нужно отвернуть три болта, которыми опора крепится к рычагу:

После того, как все откручено, можно спокойно вынимать шаровую, так как ступица отойдет в сторону:

Поднимаем ее и все готово:

Установка проводится в обратной последовательности. Сначала вставляем опору в рычаг и затягиваем три болта:

Теперь поднимаем ступицу и совмещаем болт опоры и отверстие, как я наглядно продемонстрировал ниже на фото:

Теперь придавливаем сверху рычаг рукой, нажима с достаточным усилием, чтобы можно было наживить гайку, и закручиваем все основательно.

Теперь немного расскажу о замене с нижней стороны, хотя по большому счету данная процедура проводится аналогично., но немного сложнее.

Выбор шаровых опор для ВАЗ 2107

Главный элемент любой ШО — шаровой палец, от надёжности которого зависит эксплуатационный ресурс всего узла. Качественный шаровой палец должен удовлетворять следующим требованиям:

• палец должен изготавливаться только из высоколегированной стали;
• шар пальца должен в обязательном порядке подвергаться процедуре цементации (поверхностного упрочнения), а тело пальца должно быть закалено, а затем охлаждено в масле.

Другие элементы опор производятся способом холодной высадки с последующей термической обработкой.

Такая технология изготовления ШО довольно дорогостояща. Поэтому есть лишь несколько фирм, производящих качественные опоры для ВАЗ 2107. К ним относятся:

Белебеевский ;

При выборе шаровых опор для ВАЗ 2107 следует остерегаться подделок. Таких изделий на рынке довольно много. Некоторые из них выполнены настолько качественно, что способны ввести в заблуждение даже специалиста. Единственным критерием, позволяющим отличить подделку от оригинала, является цена. Некачественные ШО стоят вдвое дешевле настоящих. Однако экономить на деталях, от которых в буквальном смысле зависит жизнь водителя, недопустимо.
