Можно ли восстановить опору?

Если работоспособность шаровой была восстановлена приведенным выше способом, стоит учитывать, что продлить ее надолго не получится. В случае, когда имеется высокая степень износа, добавление смазки не изменит положения вещей. Потребуется замена запчасти.

Состояние большинства отечественных дорог приводит к тому, что автомобильные подвески не могут служить долгое время, вследствие чего требуется регулярная и частая замена ее элементов. Что касается шаровой опоры, то снятие ее без съемника не представляет большой проблемы. Для этого процесса требуется минимальный набор вспомогательных инструментов. При этом отсутствие профессионального инструмента не окажет отрицательного воздействия на детали механизма.

Как можно восстановить работоспособность

Важно знать! После ремонта шаровая не восстанавливается до состояния новой детали. Срок службы будет меньше. Но за безопасность эксплуатации можно не беспокоиться.

Способов восстановления достаточно много. Достаточно популярным является метод ремонта по технологии sjr, когда в полость между обоймой и шаром закачивается расплавленный полимер.

Мы же рассмотрим ремонт с разборкой этого узла.

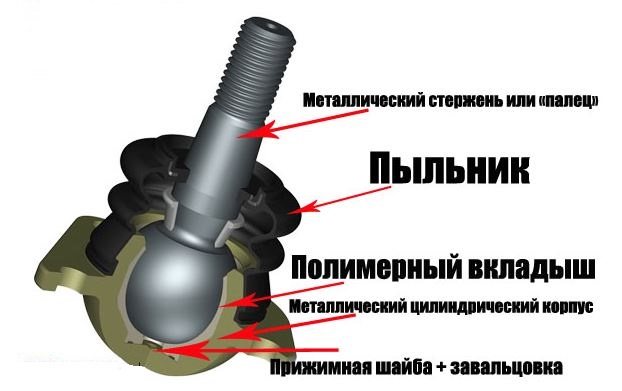

Для понимания механизма работы опоры осмотрите на схему:

Нередко проблема возникает из-за поврежждения пыльника, а не самого металла

Износу подлежит лишь полимерный вкладыш. Именно при его истирании появляется люфт. Если продолжать ездить с разболтанной шаровой опорой, верхняя часть цилиндра также разбивается, и тогда палец может вылететь из обоймы.

Вкладыши продаются в автомагазинах в качестве расходных материалов. Если ваша шаровая опора разборная, можно легко вытащить дно и заменить полимер внутри изделия.

Расходники могут продаваться в магазине по более приемлемой цене, чем покупка новой запчасти

Покупаем запчасти

Подбор запчастей осуществляется по VIN-коду вашего автомобиля, что исключает ошибку подбора

Но перестраховаться и обратить внимание на шаровую опору при диагностике не будет лишним. На некоторых автомобилях левая опора отличается от правой

Выбирая производителя, прислушиваемся к рекомендациям продавца. Соотношение цены и качества должно быть удовлетворяющим. Шаровая опора – важный элемент подвески, влияющий на безопасность движения, поэтому экономить на ней не стоит.

Передние левая и правая шаровые опоры на Toyota Corolla EE90

В зависимости от производителя, к шаровой опоре может прилагаться комплект новых крепежных болтов и гаек.

Очень важный момент! Старые крепежные элементы довольно часто «закисают», что вызывает сложности при демонтаже. Порой, открутить их получается только деформировав. Срезанные резьбы, обломанные болты, сорванные грани могут заставить ехать в магазин посреди ремонтных работ, оставляя автомобиль разобранным. В случае отсутствия в комплекте новых метизов интересуемся, где их можно приобрести, возможно ли вернуть товар в случае ненадобности.

Инструменты для работы.

Чтобы провести замену шаровой, потребуется подготовиться. Для этого надо:

1. Ключи и воротки.
2. Жидкость WD-40.
3. Смазка Литол или ШРБ.
4. Съемник.
5. Молоток и лом.

Шаровая опора соединяет рычаг и поворотный кулак.

При помощи нее крепится рычаг к ступице.

Время замены

При эксплуатации авто по плохой дороге потребуется менять шаровые часто.

1. Изначально при выходе ее из строя будет слышен стук.
2. Потом автомобиль начнет уводить в сторону даже при езде по хорошей дороге.
3. Затем начнут изнашиваться неравномерно шины.
4. При повороте руля могут проявиться скрипы.
5. Поворачивать колеса станет сложнее.

Если палец свободно перемещается при незначительном усилии руки, шаровая опора требует замены.

Замена

Весь процесс осуществляется по таким этапам:

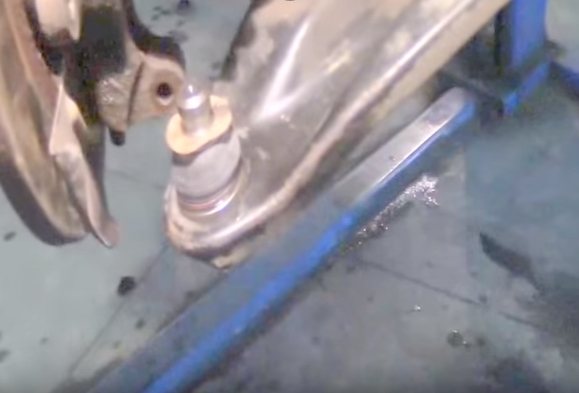

1. Снятие . Вывесить колесо, открутить гайку на пальце, потом выбить шток с гнезда.

Отворачиваем 2 болта крепления шаровой к кулаку.

Если нет съёмника, вставляем монтажку и выбиваем рычаг молотком.

Установка

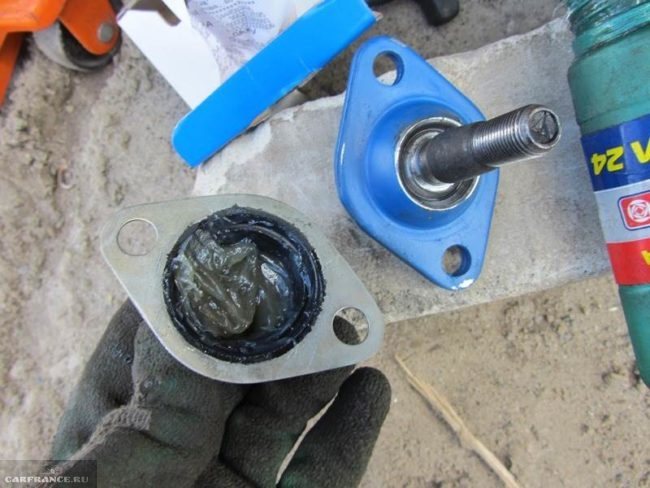

Перед установкой наполняем чехол смазкой.

Надо просто вставить палец в гнездо и затянуть на нем гайку. Обязательно стоит смазать шаровую внутри под пыльником.

Пошаговая инструкция

1. Поддомкрачиваем и снимаем колесо.

2. Для удобства замены шаровой нужно снять тормозной суппорт целиком. Откручиваем сзади два болта крепления. Болты под ключ на восемнадцать.

Если болты откручиваются в первый раз то они могут туго идти. С завода они посажены на фиксатор резьбы. Желательно при установке их очистить, нанести фиксатор и закрутить.

3. После откручивания болтов суппорта с помощью плоской отвертки разводим тормозные колодки. Упор нужно делать в колодку с той стороны где нет фрикционного материала.

После разведения колодок снимаем суппорт и подвязываем его на проволоке к пружине стойки.

4. Теперь нам нужно открутить болт крепления пальца шаровой. Брызгаем на болт проникающей смазкой и откручиваем болт. Воротком с головкой на шестнадцать крутим гайку, а ключом на шестнадцать держим головку болта.

Если болт от руки не вынимается, то выбиваем его молотком и выколоткой по размеру.

5. Брызгаем проникающей смазкой в клин куда входит палец шаровой.

6. Несильно забиваем плоскую отвертку в щель куда входит палец шаровой. Далее стучим молотком по рычагу вниз. Ниже на фото я думаю все понятно.

После того как вышла шаровая, снимаем с пальца пластиковый упор который не дает тереться резиновому пыльнику шаровой об кулак. Это очень важная деталь, не забудьте ее поставить на новую шаровую.

7. Шаровая опора запресовывается в рычаг на шлицах. Перед выпресовкой нужно проверить наличие стопорного кольца в пазу который вы можете посмотреть на фото ниже. Если есть стопор снимаем его.

Отмечено место где может быть стопорное кольцо

8. Снимаем пыльник и очищаем металлической щеткой все вокруг шаровой.

9. Подбираем оправку чтобы она вставала снизу шаровой и была чуть больше ее диаметра. В общем нужно чтобы оправка уперлась в рычаг.

10. Подставляем упор под оправку, к примеру трубу и поджимаем ее немного опустив машину с домкрата.

11. Несколькими ударами молотка выбиваем шаровую в оправку.

12. Поднимаем немного домкрат и убираем оправку с упором.

13. Теперь нам нужно запрессовать шаровую. Подбираем оправку чтобы она вставала по диаметру шаровой снизу. Подойдет головка на 36 или 34.

14. Подставляем оправу и упор под нее. Спускаем немного машину с домкрата. После того как спустили смотрим чтобы край рычага куда входит шаровая был горизонтально к телу шаровой. Это нужно для того чтобы шаровая ровней запрессовалась.

Пока не запрессуете шаровую, не снимайте с нее транспортировочный колпачок.

15. Берем оправку в которую мы выпресовывали шаровую и ставим ее сверху. Бьем по оправке и загоняем шаровую на место.

16. После запрессовки снимаем транспортировочный колпачок и одеваем на палец пластиковый упор.

Так же если с вашей новой шаровой идет стопорное кольцо, установите его.

17. Вставляем палец шаровой в кулак. Следите чтобы пластиковый упор встал в паз.

Палец нужно вставить на такую глубину чтобы вошел болт.

Если палец плохо идет, можно снизу рычага немного постучать молотком.

18. Проверяем болт крепежа пальца, он должен быть не потянут. Если болт испорчен, меняем на новый оригинальный.

19. Вставляем болт и затягиваем. Момент затяжки 60 Н·м.

20. Устанавливаем суппорт и колесо.

Советы

В заводской документации по ремонту рекомендуют менять рычаг в сборе. Нет информации о замене шаровой. При выполнении такой работы вся ответственность лежит на Вас.

Рекомендую сразу после замены шаровой покататься по кочкам и посмотреть на нее. Бывает так что в рычаге место посадки прослаблено и она может выскочить.

Выбор качественной шаровой

Можно купить любую шаровую опору в ближайшем магазине и отъездить на ней достаточно долго, но это дело случая. Поэтому давайте рассмотрим, какая должна быть качественная шаровая:

• Корпус шаровой опоры. Он должен быть сварен из двух частей. С одной стороны должен быть виден шов, с другой – нет.
• Палец шаровой опоры. Должен быть каленый, серого цвета, должен иметь окалину и никакой краски на нем. Резьба катанная.
• Прокручиваться шаровая должна с большим усилием, но при этом не закусываться. Часто очень тяжело прокрутить палец руками – приходится брать вороток.
• В комплекте должен быть пыльник и гайка.
• Помните – большинство владельцев ВАЗ 2110 ставят себе на автомобиль шаровые марки «Трек». Также неплохие варианты – это БелМаг, Триал-Люкс и другие.

Установка нового шарового шарнира

Прежде чем ставить новую шаровую, тщательно очистите все поверхности. Процедура установки элемента намного проще, нежели демонтаж. Для того чтобы собрать весь узел, потребуется выполнить такие действия:

1. Поставьте корпус шаровой опоры и забейте его аккуратно в посадочное место. Старайтесь не повредить элемент. И следите за тем, чтобы шлицы на корпусе и в отверстии рычага совпали.
2. Установите резиновый пыльник и зафиксируйте положение корпуса шарового шарнира с помощью стопорного кольца.
3. Устанавливаете рычаг на местах крепления к кузову. Фиксируете его при помощи гаек.
4. Так как снять шаровую опору без съемника на “Логане” можно очень просто, устанавливать ее нужно также без специального инструмента. Просто попадаете пальцем в отверстие поворотного кулака и фиксируете положение, вкрутив болт.
5. Устанавливаете стабилизатор поперечной устойчивости.

После всех этих работ можно установить переднее колесо и проверить работу нового шарнира. На этом окончена процедура замены шаровой на “Рено Логане”. Никаких проблем в ходе работы не должно возникнуть.

Проведение ремонтных работ

Чтобы провести ремонт, необходимо поднять обслуживаемую сторону автомобиля. Сначала вывесить колесо, затем снять его. После этого установите автомобиль на надежную опору – не оставляйте его никогда на одном лишь домкрате. Риск того, что машина упадет, очень большой. Ключом на 22 выкрутите гайку, которой проведена фиксация пальца.

Замена шаровых опор на ВАЗ 2110, как и на всех остальных автомобилях с передним приводом, не может пройти успешно без специального съемника. Цена его в магазинах составляет 300-400 рублей, а пользы он принесет намного больше. Выбивать шаровую молотком или ломом – это очень сложное занятие.

ПОДРОБНОСТИ: Тормозная система ваз 2110 — Всё об автомобилях Лада ВАЗ

Доходило до того, что за неимением съемника пришлось и бить палец, и ломом его мучить. В итоге сбросил с шеи жабу и решил поехать в магазин, но палец расплющился и невозможно было накрутить гайку (которая тоже была сплющена, так как первое время не до конца ее скручивал).

Без этой гайки пришлось ехать по ухабам и ямам (благо дороги у нас идеально «ровные») в магазин. Боялся, что ляжет колесо, выскочит палец. Но этого не произошло, путь в общей сложности около 7-8 км. (в обе стороны) по грунтовым дорогам и асфальтированным выдержал.

От тех нагрузок, которые дорога на шаровую опору ВАЗ 2110 оказывала, палец не выскочил, но зато пропал стук (видать, забил корпус). Значит, вам потребуется для ремонта:

1. Съемник шаровой для переднеприводных автомобилей ВАЗ.
2. Ключ на «19» для выкручивания ступичных болтов.
3. Домкрат.
4. Ключи на «17» и «22».
5. Комплект для замены шаровой (в придачу к ней пыльник и гайка при необходимости, а также болты креплений с граверными шайбами).
6. Небольшое количество смазки ШРУС или Литол-24.

Теперь можно приступить к ремонту, займет это минут 10, может даже меньше. Вот такая стратегия:

1. Болты крепления колеса ослабляете.
2. Приподнимаете и снимаете колесо.
3. Выворачиваете руль в сторону (для удобства).
4. Ключом на «22» выкручиваете гайку с пальца шаровой опоры ВАЗ 2110.
5. Ключом на «17» выкручиваете два болта крепления корпуса шаровой к ступице.
6. Надеваете съемник и вкручиваете его ось до тех пор, покуда палец не выйдет из отверстия в ступице.
7. В пыльник новой шаровой набиваете небольшое количество смазки.
8. Устанавливаете шаровую, наживляете гайку и два болта.
9. Затягиваете все резьбовые соединения.
10. Устанавливаете колесо.

Вот и все, замена шаровой опоры на ВАЗ 2110 завершена, своими руками сделать это оказалось очень просто. На левой и правой сторонах автомобиля работы проводятся одинаково, поэтому нет смысла описывать ремонт каждой отдельно.

Как осуществить замену на Лада Приора?

В этом случае роль съемника могут выполнить молоток и прут арматуры. Чтобы снять износившуюся или сломанную шаровую опору, потребуется:

Автомобиль поднимается с помощью домкрата.

Снимается переднее колесо.

Приоткручиваются два болта крепления шаровой, откручивается гайка крепления (ключ на 17 и 19).

• Арматурный прут вставляется между рычагом и корпусом опоры, после чего тянется вниз.

• По пальцу необходимо бить снизу вверх в разных направлениях, чтобы конус шарового пальца выскочил из рычага.
• После того, как конус вышел, опора отворачивается от поворотного кулака.
• Чтобы шаровая не прижималась к кулаку посредством рычага, подпирается ступица, либо ставится колесо и опускается домкрат.
• Далее проводится замена шаровой опоры, которая крепится к рычагу и кулаку.

Видео инструкция.

Замена шаровой ваз 2108 2109 2110 2115 Калина Приора

Непопулярные причины стуков

Совсем нелишним будет проверить кронштейн стабилизатора поперечной устойчивости. Деталь эта состоит из втулок на основе металла и резины, которые развернуты в разные стороны и соединены тонким перешейком. Чаще всего ломается именно он. По неровным дорогам на мелких кочках и на поворотах можно слышать стук.

Для правильного диагноза одной рукой надо подергать за конец стабилизатора. Это лучше получится, если колеса будут вывернуты в правую сторону.

Бывает, что изнашиваются опоры мотора. Двигатель активно перемещается на увеличении скорости, на неровностях. В определенные моменты он достает до кузова генератором и поддоном картера. В результате — стук. Об этом источнике стуков догадываются нечасто. Многие меняют подвеску, но замена передней подвески ничего не дает в этом случае.

В автомобилях может стучать что угодно. К примеру, бочки омывателя. Если он плохо закреплен на своем месте, то гон будет стучать. Еще есть множество всяких таинственных виновников подобных звуков.

Когда ступичный подшипник необходимо заменить

Деталь эта достаточно прочная, но и она не в силах долго выдерживать эксплуатацию в суровых условиях российских дорог. Поэтому со временем замена подшипника Шевроле Лачетти становится необходимостью.

Его неисправность можно легко определить без вмешательства специалистов. Симптомы могут быть следующими:

1. Хрустящий звук. Если подшипник начал приходить в негодность, то в районе колес обязательно появится шум, напоминающий хруст. Это происходит из-за того, что оболочка подшипника ломается, и его сферические элементы начинают хаотично перекатываться.
2. Салон стал вибрировать. Если ступичный подшипник износился, то рулевое колесо сильно вибрирует. Это уже свидетельствует о том, что элемент полностью пришел в негодность.
3. Автомобиль начинает уводить. При выходе расходника из строя появляется стойкое ощущение того, что машину что-то держит при движении. А во время движения на высокой скорости авто начинает уводить в сторону.

Изношенная деталь должна быть немедленно заменена сразу после обнаружения неисправности

Важно помнить, что любые поломки ходовой части – это очень серьезно, и работу по их устранению не нужно откладывать.

Снимаем шаровую

Итак, вы уверились, что опоре пришел конец, и теперь следует ее поменять. Кстати, делается это не только в случае неисправности данного элемента конструкции. При ремонте ступицы также придется снимать шаровую, иначе не получится демонтировать поворотный кулак. Перед началом работы нужно обработать гайку проникающей смазкой. Это значительно облегчит разборку. Подготавливаем автомобиль. Его ставят на ручник, устанавливают противооткатные упоры. Автомобиль поднимают на домкрате, принимают меры, чтобы он не упал. Снимают колесо.

Как диагностировать неисправность

Чтобы диагностировать неисправность подшипника ступицы, можно использовать помощьавтосервиса, или же сделать это самостоятельно. Диагностика происходит следующим образом.

Устанавливаем машину на ровном месте, после чего проверяем вертикальный люфт. Для этого поддомкрачиваем переднюю подвеску. Потом кладем руку на верхнюю часть колеса и совершаем движения от себя-к себе. О выходе из строя расходника будет свидетельствовать похожий на щелчки звук.

Для проверки можно использовать и еще один способ. Поддомкрачиваем рычажные стойки автомобиля. Машину заводим, колеса разгоняем, а потом резко останавливаем. Вышедший из строя элемент будет находиться с той стороны, откуда исходит шум, похожий на гул.

Если проблема уже запущена, то скрежет будет слышен даже в том случае, если колесо на приподнятом при помощи домкрата автомобиле крутить вручную по часовой стрелке. Кроме этого, во время прокрутки колеса будет явственно виден сильный люфт.

Можно ли установить своими руками?

Вопреки распространенному мнению, монтаж пневматической подвески своими руками (в том числе на отечественные автомобили) — реальная затея. Главные компоненты при переделке — пневматические подушки.

Дополнительно покупаются электромагнитные клапана, ниппеля, тройники, штуцера, кислородный шланг и прочие элементы.

В роли компрессора часто используется устройство Беркут R20 или Viair 400P, а в качесте ресивера — воздушный баллон от «камазовской» тормозной системы (с условием незначительной конструктивной доработки).

Для управления пневматической подушкой устанавливается проводной пульт.

Для примера рассмотрим затраты при монтаже пневмоподвески на ВАЗ:

• Стойки применяются от СААЗ (масляные) — 7-8 тысяч рублей.
• Подушки — от Скании 4-го поколения. Цена — 3-4 тысячи рублей/штука.
• Ресивер для пневмоподвески берите с «девятки». Плюсы устройства — наличие обратного клапана, стойкость к высокому давлению, вместимость. Затраты — 2-2.5 тысячи рублей.
• Клапаны удерживают до 25 атмосфер. Стоимость — 300-400 рублей за штуку.
• Компрессор. Здесь подойдет модель Беркут Р20. Его плюсы — надежность, быстро накачивание. Общая цена — около 5 тысяч рублей.
• Прочее оборудование — манометр, фитинги и трубки.

Общие затраты составляют 25-27 тысячи рублей. При этом алгоритм работ, следующий:

• Монтаж стоек;
• Протягивание и крепление кислородных трубок;
• Установка клапана и переднего контура;
• Монтаж трубок от подушек и самих подушек;
• Подключение реле, предохранителей и тумблеров;
• Проверка работы.

Подробнее как установить пневмоподвеску своими руками смотрите здесь .

Как самому проверить шаровую опору

Не всем нравится обращаться в сервисный центр и делать диагностику. Для самостоятельной проверки нужны следующие условия и инструменты:

• Подъемник, смотровая яма или эстакада. Можно из ям и подъемников.
• Домкрат и противооткатные устройства (башмаки). При отсутствии автомобильного подъемного устройства домкрат обязательно.
• Монтировка с плоским концом. Такой, чтобы его легко можно было просунуть между поворотной цапфой и самой шаровой.
• Подпор размером от защиты картера до земли.
• Набор ключей гаечных.
• Съемник шаровых опор или молоток и бензин.

Есть несколько видов подвесок. Одним из распространенных видов является подвеска макферсона. В такой подвеске шаровые устанавливаются только снизу. Есть еще такие конструкции подвескок: двухрычажная, многорычажная, адаптивная, подвеска «ДЕ ДИОН», задняя зависимая схема подвески, задняя полузависимая подвеска, подвески джипов и пикапов, подвески грузовых авто. Если подвеска двухрычажная, то шаровая будет и сверху, и снизу.

Проверка шаровых опор своими руками:

1. Визуальный осмотр. Если пыльник треснутый или вообще оторвался, то рекомендуется заменить шаровую опору. Можно и сэкономить заменив или установив новый пыльник, но неизвестно сколько песка и абразивных частиц попало в внутрь.
2. Домкратом или подъемником приподнять машину и подложить заранее приготовленную опору. Далее, медленно опустить авто на опору, чтобы появилась нагрузка на шаровую опору. Колесо должно быть в воздухе и свободно вращаться.
3. Взять колесо двумя руками сверху и снизу, и покачать по вертикали. Если люфт есть, то это может быть износ сайлентблоков, износ шаровой опоры, ослабление подшипника ступицы.
4. Взять монтировку и плоской стороной вставить между поворотной цапфой и рычагом подвески. Аккуратно давить на монтировку и смотреть, есть ли люфт на шаровой.
5. Если есть признаки неисправности, надо открутить гайку шаровой. Наконечник шаровой может проворачиваться вместе с гайкой. Для удержания используем монтировку.
6. Съемником или ударным инструментом демонтируем шаровую. Если нет съемника, надо ударять по посадочному месту наконечника молотком. Кстати, можно сделать съемник своими руками, например, для снятия сайлентблоков. Так как наконечник конусный, то при резких небольших ударах, он высвобождается. Я лично, когда менял на ВАЗ 2106 шаровую, тихонько постукивал молотком, в соединение побрызгал бензин (если есть, можно ВД-40) и шаровая сама упала.

Замена шаровой опоры ВАЗ 2109, 2114.

Доброго времени суток. В этой статье пойдёт речь о том, как понять, что неисправна шаровая опора на ВАЗ 2109 — 2114, и о замене шаровой опоры на ВАЗ 2109 — 2114.

Признаки неисправной шаровой опоры ВАЗ 2114, 2109.

Если, проезжая по кочкам или мелким неровностям, Вы слышите стук в передней подвеске ВАЗ 2109, 2114, то это повод начать искать неисправность! Есть два способа проверки шаровой опоры ваз 2109 — 2114 на неисправность.

Для первого способа не требуется смотровая яма, но нужен домкрат. Вывешиваем переднее колесо на домкрате и резко дёргаем его на себя и от себя. Если шаровая опора неисправна, то она будет издавать звук и колесо будет иметь люфт.

Если у Вас есть гараж со смотровой ямой или эстокада, то осмотрите пыльники шаровых опор на наличие повреждений. Если пыльник порван — это признак износа шаровой опоры ваз 2114 и такую шаровую лучше заменить даже если она пока не стучит. Засуньте между шаровой и рычагом лом или монтировку. Обоприте один конец о рычаг, а другой об болт или корпус шаровой и попробуйте раздвинуть их. Для удобства, можно повернуть руль в сторону проверяемого колеса. Если есть люфт, то шаровая подлежит замене.

Многие задаются вопросом: может ли вылететь шаровая на ваз 2109? Ответ: Да! Может! Поэтому при признаках неисправности этой детали не затягивайте с ремонтом. Тем более это не сложно. Далее я расскажу как заменить шаровую ВАЗ 2109 — 2114 своими руками.

Стоит ли самостоятельно изготавливать съемник?

Выше было сказано, что стоимость съемника для ВАЗ 2107 его не превысит 500 рублей – это, во-первых. Во-вторых, для самостоятельного изготовления вам понадобится материал – два отрезка прочных стержней. Из них нужно сделать рычаги. В-третьих, обязательно нужны болт и гайка. Резьба у них должна быть прочной и с большим шагом. И это только основные затраты, если всего материала у вас нет, придется его купить. Это, конечно же, обойдется в какую-то сумму.

Сравнив все статьи расходов, можно сделать вывод о том, что лучше всего купить готовый съемник и не заниматься лишними действиями. Может, это будет немного дороже, но зато вы не потратите свое время и силы

Когда покупаете съемник, обращайте внимание на то, из какого металла он изготовлен. В противном случае он не выдержит нагрузки и попросту сломается

И тогда придется выкручиваться из ситуации, прибегать к хитростям, чтобы снять шаровую ВАЗ 2107.

Признаки неисправности

Одним из главных признаков поломки является неравномерный износ покрышек. Опытный автолюбитель знает, что для равномерного износа покрышки периодически надо менять местами — правую на левую, передние на задние, но если покрышка на одном колесе заметно быстрее «лысеет», нужно проверять шаровые опоры у этого колеса. Также к признакам поломки можно отнести:

• подозрительный стук в области колёс;
• непонятные скрипы при повороте;
• колесо вихляется из стороны в сторону даже при езде по прямой;
• значительно труднее стало поворачивать руль (на машинах без ГУРа).

При малейшем подозрении нужно проверять, так как поломка опоры может привести даже к потере колеса, что создаст аварийную ситуацию на дороге.

Замена шаровой опоры на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать! Шаровая опора – их в автомобиле семейства «Самара» находится около двух штук, одна из которых располагается в левой передней части автомобиля, а вторая находится в правой части так же возле колеса автомобиля. Шаровые опоры, как их ещё принято назвать просто «Шаровые», со временем изнашиваются и поэтому подлежат замене. На самом деле в отечественных автомобилях замена шаровых опор дело очень частое, потому как из-за наших дорог на них постоянно идёт очень большая нагрузка и в связи с этим они очень ломаются.

Некоторые люди в последнее время стали приписывать шаровые опоры к расходным материалам, наподобие таких как воздушный и различного рода другие фильтра, поэтому если вы купили автомобиль только лишь недавно, вам скорее всего (Зависит от стиля езды, а так же местности) придётся очень часто менять шаровые опоры, поэтому советуем вам ознакомится с данной инструкцией по замене.

Примечание! Для замены шаровой опоры, вам нужно будет запастись: Специальным съемником с которым вы можете ознакомиться в конце статьи в рубрике «Для новичков!» (Но если съемника нет, то можно снять шаровую и без него, все тонкости снятия шаровой без съемника читайте чуть ниже в этой же инструкции).

Съемник-вилка

У кого же нет ни денег, ни станков, и даже хороших слесарных навыков, предлагаю изготовить самому очень простой и надежный съемник.

Материал: стальной пруток диаметром 18 мм. Съемник сварен из трех деталей в виде вилки. Для изготовления потребуются «болгарка» (хотя можно обойтись ручной ножовкой по металлу и большим драчевым напильником) и сварочный аппарат (если его нет, то можно обратиться к сварщику даже невысокой квалификации).

Принцип работы съемника очень простой. Сначала отвинчиваем гайку с шарового пальца. Вставляем вилку съемника между рычагом и тягой насколько можно (до упора) и ударяем молотком по штырю. Если надо — удар повторяем до тех пор, пока стержень шарового пальца не выйдет из конического гнезда рычага.

Самодельный съемник шаровых опор: 19 фото пошагового изготовления своими руками.

Предлагаем Вашему вниманию самодельное приспособление — съёмник для шаровых опор сделанное умельцем Александром Панковым.

Как снять шаровую

Как снять рычаг кпп ваз 2110

Замена шаровой опоры может обернуться достаточно сложным процессом, если элемент долгое время не снимался и уже успел «прикипеть». Отличными помощником при ремонте своими руками станет съемник шаровой опоры.

Существует масса вариантов исполнения данного приспособления. К примеру, наставка с концом в форме вилки. Съемник залаживается между рычагом и ступицей, а затем забивается молотком до тех пор, пока шаровая не выскочит из посадочного места. Минусом такой конструкции является риск повреждения пыльника.

Другие варианты для создания разъединяющего усилия используют резьбу. Если шаровая прикипела достаточно сильно, и даже большого усилия недостаточно для снятия, можете ударить молотком в место около крепления шарнира к поворотному кулаку.

Выбирая съемник, обратите внимание на размеры последнего и пространство, которое свободно около опоры вашего автомобиля. Удачно подобранный съемник шаровых можно использовать еще и для снятия рулевых наконечников.

Проблемы при замене шаровых опор.

Опора с заклепками

Если на вашей машине никогда не производилась замена шаровых опор, скорее всего, точки крепления к рычагу будут исполнены в виде заклепок. Для того чтобы снять такую шаровую, нужно высверлить заклепки или срезать их болгаркой. При высверливании будьте аккуратны, дабы не расширить отверстие в рычаге подвески.

Порой проделать такую процедуру, не снимая рычаг, крайне сложно. К тому же удалить заклепки будет проще, если закрепить рычаг в удобном для работы положении.

Инструменты

Замена шаровой опоры своими руками будет рассмотрена на примере Daewoo Sens. Пример достаточно показателен, поскольку практически идентичное строение подвески имеют Daewoo Nexia, Opel Vectra A, Astra F, Kadett.

Для ремонта вам потребуются:

• домкрат;
• противооткатные упоры для колес, а также страховочные подпоры для авто;
• съемник шаровых; шуруповерт, сверла либо болгарка, если шаровая опора на заклепках;
• баллонный ключ для снятия колес;
• ключ и головка на 17 либо 2 ключа на 17 для откручивания болтов крепления опоры;
• пассатижи для снятия фиксирующего зажима верхнего крепления шарнира.

Восстановление опоры

Существует 2 неисправности этого элемента конструкции. Чаще всего, встречается выработка имеющейся в корпусе смазки. В таком случае, вы можете легко восстановить работоспособность шаровой опоры. Для этого применяется особый шприц, с его помощью в корпус добавляют новую порцию смазки.

Лучше всего для этого подойдет графитная смазка, но можно использовать и другую, со схожими показателями. Но, не забывайте, что ресурс восстановленной детали несколько меньше. Если имеется большой износ, то такой способ не поможет. Запчасть придется заменить.

Заключение

. Отечественные дороги не способствуют долгой жизни подвески. Поэтому, ремонтировать ходовую приходится довольно часто. Из-за этого, часто возникает вопрос, как снять шаровую опору без съемника. На самом деле, это довольно просто. Для этого не потребуются огромные усилия. Из инструментов используется монтировка и молоток. Снятие шаровой без специального приспособления не влияет отрицательно на подвеску.

На форуме нашел тему как снять шаровую без съемника, прочитал и забыл. На днях пришлось снимать рычаг решил попробовать. Но ямы не было, теорию помнил но не дословно в результате получилось вот что. Сначала описываю способ выложеный на форуме. ——————————————————————————- Нужна яма, не подъемник(актуально для самоделов). 1. Снимаем шплинт гайки. 2. Льем вд40 на гайку. 3. Приоткручиваем гайку, но не совсем, тоесть чтобы она была навернута минимум на 3 витка резьбы. 4. Льем вд40 под гайку на палец. 5. Берем плоское зубило, либо любой кусок металла толщиной 15мм. 6. Вставляем его между рычагом и поворотным кулаком, чтобы он соприкасался с пыльником шаровой опоры. 7. Домкратим машину. При поддомкрачивании машины видим, что зубило начинает сильно зажимать между кулаком и рычагом. 8. Когда колесо отрывается от земли, мы слышим сильный щелчок, это палец вышел из кулака. 9. Если колесо оторвалось от земли, а палец не вышел, маааааленьким молоточком через выколотку несильно бьём по кулаку. Всё. forums.drom.ru/toyota-vitz-yaris … 66203.html

И как делал я без без ямы

Можно и без ямы и со снятым колесом, про наличии гидравлического домкрата, или любого другого. Поддомкрачивать нужно сам рычаг в районе шаровой после чего вставить между шаровойи рычагом то самое зубило, и опустить домкрат. Шаровая вылетает за милую душу. При отсуствии гидравлического домкрата вероятно можно применять и любой другой. Так как шаровая вылетает под действием пружины стойки амортизатора.

Износ или поломка шаровой опоры — серьезная неисправность, которая негативно отражается на работе автомобиля и требует скорейшего устранения.

Наиболее распространенными признаками, по которым можно определить необходимость замены шаровой, являются:

• Скрип в районе указанной детали во время поворота руля.
• Стук, появляющийся преимущественно во время движения по неровным дорогам при низкой скорости. Это обусловлено увеличивающимся зазором между головкой пальца и полостью корпуса, а точнее ее поверхностью.
• Отсутствие устойчивого движения при прямой езде. Дополнительные особенности — наличие неравномерного износа покрышек при правильном развал-схождении. Нельзя полагаться только на данный признак, поскольку он проявляется и при некоторых других неполадках.

Читать дальше: Охлаждение головки блока цилиндров

Поскольку у автовладельцев далеко не всегда есть желание или возможность обратиться в соответствующий сервисный центр, а также может не найтись под рукой необходимого инструментария, встает ряд вопросов. В данном случае водителей интересует, как снять шаровую опору без съемника. Мы рассмотрим данную процедуру на примере нескольких автомобилей различных марок.

Признаки и причины неисправности

Сроки службы шаровой опоры ранжируются в широких пределах и составляют от 15 тыс. км до 150 тыс. км пробега. Сложно прогнозировать, когда этот элемент выйдет из строя. Большинство автомобильных концернов указывают сроки замены шаровых опор в руководстве по технической эксплуатации автомобиля. На практике срок эксплуатации зависит от стиля вождения и качества дорог, по которому ездит автомобиль.

Признаки поломок

Из подвески раздается шум. Если при преодолении лежачих полицейских или при движении по ухабистой дороге на скорости до 30 км/ч из подвески слышится шум, значит, в шаровых опорах мало смазки, либо палец застучал из-за износа. Зимой такой стук является обычным делом, поскольку при низкой температуре смазка нагревается дольше, чем в жаркое время года. Если через несколько минут после начала движения стук не прекратился – значит, нужно проверять шаровую.

Колесо виляет. Если во время движения колесо ведет себя неустойчиво и «виляет», значит в опоре появился люфт. Это явление опасно тем, что во время маневров колесо может вывернуться, а автомобиль завалиться на бок. При появлении данного признака нужно как можно быстрее заменить опору.

Неравномерный износ шин. О неисправности шаровой опоры может свидетельствовать неравномерный износ шин на передней и задней осях. Стоит внимательно присмотреться к шинам своего автомобиля. Если они изношены неравномерно – провести диагностику шаровых опор.

Также о неисправности шаровых опор может говорить скрип при повороте рулевого колеса.

Причины поломок

Основной причиной выхода шаровой опоры из строя является ее механическое повреждение. Ускорить данный процесс могут следующие факторы.

Стачивание пальца. Одной из причин выхода опоры из строя является стачивание пальца из-за увеличения зазора. В результате элемент разбалтывается и при движении по неровной дороге палец может выскочить из своего гнезда.

Недостаток смазки. Еще одной причиной выхода шаровой опоры из строя может стать частичная или полная выработка смазки. Автовладельцам рекомендуется регулярно проводить профилактику и внешний осмотр опоры и обновлять слой смазки.

Разрыв пыльника. Пыльники изготавливают из резины, которая при аномальных температурах (жара, холод) быстро изнашивается и приходит в негодность. Если на пыльнике образовалась трещина, нужно срочно произвести его замену, дабы предотвратить попадание в шаровую опору влаги и мелких частиц.

Езда по неровным дорогам. Если автомобилю приходится часто ездить по бездорожью, то износ шаровых опор ускоряется. Данная проблема особенно актуальна для России. Это следует учитывать владельцам иномарок, многие из которых не предназначены для езды по бездорожью.

Конструкция съемника

Подвеска автомобиля ВАЗ 2107 содержит четыре шаровые опоры – по две на каждой стороне. Делятся они на два вида:

1. Верхняя.
2. Нижняя.

Одна другую не заменяет, у них конструкция различна

Но стоит обратить внимание на то, что пальцы нижней и верхней шаровой находятся на одной вертикальной оси. На фото вы можете увидеть расположение этих элементов

Отсюда вывод – выпрессовка пальцев шаровых опор может (и должна) производиться одновременно.

Съемник имеет такую конструкцию, что он двигает нижнюю шаровую вниз, а верхнюю вверх. Причем происходит это одновременно. Но все равно один палец выпрессовывается раньше. О том, как производится правильно выпрессовка пальцев шаровых ВАЗ 2107, будет рассказано немного ниже. Итак, съемник состоит из нескольких частей:

1. Два рычага, скрепленные на одной оси.
2. Болт с гайкой, предназначены они для разжимания рычагов съемника.

Цена такого приспособления составляет около 350-450 рублей. И купить его можно в любом магазине автозапчастей. Но можно ли его сделать самостоятельно? На этот вопрос ответить точно поможет доскональный анализ.

Как заменить шаровую опору поворотного кулака на Honda Accord (Включите субтитры!)

Какие подготовительные работы необходимо провести

Если вы решили менять шаровую опору отдельно, то кроме самой запчасти вам понадобятся дополнительные инструменты. Поскольку вам придётся выпрессовывать старую шаровую из рычага своими руками, то в идеале понадобиться специальный пресс (съёмник). С его помощью демонтировать опору получается аккуратнее, соответственно новая установится более надёжно.

Найти пресс можно на большинстве СТО, но если доступа к такому инструменту нет, то можно обойтись подручными средствами. Для выпрессовки можно использовать кусок трубы, чуть большего, чем шаровая, диаметра. А для запрессовки подойдёт головка размером на 34 или 36.

• снять колесо;
• снять суппорт;
• открутить и выбить шаровую опору;
• снять рычаг (при первом методе);
• выпрессовать старую опору;
• впрессовать новую;
• собрать в обратном порядке.

Давайте рассмотрим подробнее каждый пункт.

1. Со снятием колеса проблем возникнуть не должно. А вот при снятии суппорта необходимо открутить два крепёжных болта на 18, а потом разжать тормозные колодки. Сделать это можно с помощью отвёртки или маленькой монтировки. Для разжатия упирайтесь не в диск, а в колодку. После демонтажа, подвесьте суппорт повыше на пружину подвески, с помощью проволоки или верёвки.
   Демонтируйте суппорт.
2. Теперь у нас есть доступ шаровой опоре. Крепится она с помощью болта с гайкой. Сразу откручиваем гайку, а болт выбиваем или постепенно выкручиваем, надавливая с обратной стороны. В месте крепления на поворотном кулаке предусмотрена специальная щель, в которую необходимо вбить большую отвёртку (как клин). После чего можно будет вытащить шаровую.
   Вбиваем в щель поворотного кулака отвёртку и снимаем шаровую.
3. Следующий шаг зависит от выбранного вами метода замены. Если вы решили попробовать вытащить опору без снятия рычага, то необходимо подобрать подходящий кусок трубы или другой проставки. Главные условия, чтобы длина позволила упереть приспособление одним концом в землю, а вторым — в рычаг подвески. А диаметр должен быть чуть больше нижней части шаровой, чтобы при выбивании она провалилась внутрь. Если пыльник остался неповрежденным, то лучше его снять. Он может пригодиться в будущем, поскольку отдельно пыльники не поставляются (некоторые ставят от «Газели», но с установкой придётся помучится).
   Если старый пыльник цел, лучше сохранить его.
4. Далее, выбиваем старую деталь с помощью молотка. Обязательно проверьте наличие стопорного кольца на корпусе шаровой. На оригинальных опорах их нет, а вот некоторые «аналоги» комплектуются. Если такие обнаружатся, то снимите кольцо, а потом выбивайте.
5. Для установки новой запчасти подойдёт головка на 34 или 36. Используйте её как проставку, уперев в нижнюю часть опоры. Шлицы шаровой должны совпасть со шлицами рычага. На этом этапе не стоит спешить. Если новая опора войдёт в рычаг под углом, то вам не удастся её правильно запрессовать. А хуже то, что в таком случае посадочное гнездо в рычаге деформируется, и вам придётся покупать рычаг в сборе. Поэтому действуйте аккуратно.
   Будьте внимательны при работе с посадочным гнездом шаровой.
6. Процедуру замены гораздо удобнее делать со снятым рычагом. Для этого вам придётся открутить гайку и вытащить болт крепления рычага к подрамнику, переднего и заднего сайлентблока. А также открутить и вытащить соединительную тягу и стойку стабилизатора.
7. Собираем в обратном порядке, не забыв проверить состояние болтов крепления. Если они повреждены (механически или коррозией), то обязательно замените на новые.
8. Не забудьте поставить пластиковую шайбу, которая устанавливается сверху на пыльник. Без неё срок службы шаровой опоры сокращается на треть.

Какой расходник выбрать

У Chevrolet Lacetti в передней ступице установлена оригинальная модель подшипника – GM 96995000. Стоимость этого изделия, в зависимости от региона, может варьироваться от 2500 до 3500 рублей. Однако оригинальную деталь покупать совсем необязательно – вполне можно купить и аналоги, цена которых начинается от 1000 рублей. Именно столько в Москве стоит корейский вариант – ILJIN IJ111012. Цена самого дешевого германского аналога FAG 713644830 – 1700 рублей.

Аналоги также высококачественные, поэтому их вполне можно использовать – они будут работать ничуть не хуже оригинальной детали. Вообще, есть много каталожных подшипников, которые вполне подойдут для использования на Шевроле Лачетти. Перечислять их не имеет смысла, следует только знать, что не нужно покупать слишком дешевые изделия, цена которых ниже 1000 рублей – такие варианты долго работать не будут.
