Диагностика

В любом автомобиле кулиса коробки передач служит для запрета самостоятельного переключения автомобилем передач. За данной деталью нужно следить и ухаживать, кроме того, со временем она расшатывается и требует регулировки. Если регулировки давно не было или она выполнена некачественно, тогда водитель будет чувствовать себя не комфортно при управлении машиной.

Как показывает практика те владельцы автомобилей, которые забывают о кулисе и её регулировке, со временем могут погубить всю систему трансмиссии. А это очень недешевый ремонт.

Именно из-за этого следует проводить профилактику, а также уделять кулисе должное внимание. Если автомобиль начал себя как-то не так вести, то необходимо не затягивать с ремонтом.

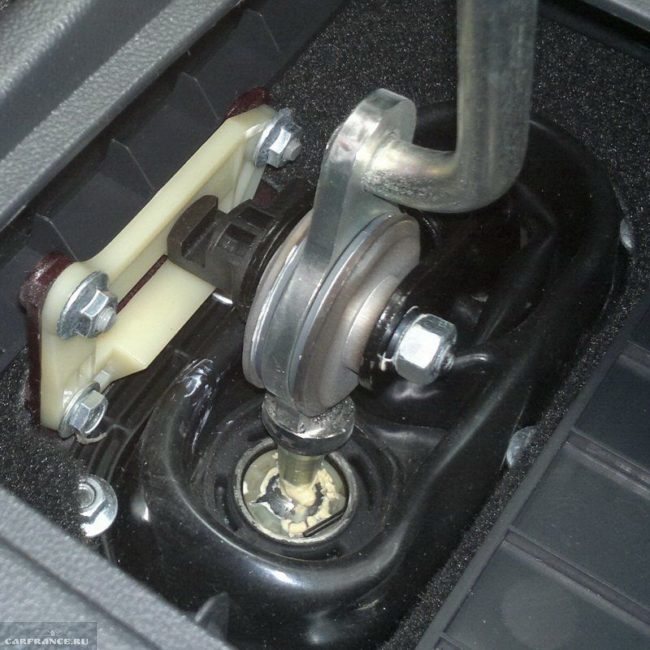

Кулиса коробки передач

Чтобы понять, что кулиса требует регулировки или замены, потребуется просто проследить за работой коробки передач.

Как правило, при выходе из строя появляются следующие симптомы:

1. Сложности при включении 1 передачи. Как правило, затрудненное включение передачи, водителю приходится практически вбивать рычаг, чтобы включить 1 скорость.
2. Возможно, сложное переключение с 1 на 2 скорость.
3. Из-за разболтанного рычага включается не 1 скорость, а задняя. Это очень опасно, особенно на светофоре, на старте. Следует срочно ремонтировать кулису, иначе дальше проблема только усугубится.
4. Затрудненное включение 5 передачи, при этом остальные скорости могут включаться плавно.
5. Есть люфт в ручке переключения. Как правило, при этом кулиса требует только замены и регулировкой не обойтись.
6. Появились посторонние звуки, что исходят из-под автомобиля, а точнее из коробки переключения передач. Как правило, звук становится звенящим. Эта проблема является болезнью всего семейства ВАЗ 2110-2112. Как правило, такой звон может появиться после ремонта подвески автомобиля.
7. При езде скорость может выскочить. Другими словами, машина, набирая разгон, самостоятельно отключает включенную передачу и переходит на нейтральную скорость. Для дальнейшей езды потребуется держать рычаг на нужной скорости постоянно, дабы он не выскакивал.
8. Сильная вибрация, которая приходится на ручку переключения. Это связано с выходом из строя кулисы. Потребуется ее ремонт для решения проблемы.

Если появились вышеописанные симптомы, тогда потребуется приступить к ремонтным работам. Следует заменить полностью кулису или просто отрегулировать ее и переключение передач вновь станет комфортным. Поэтому перед заменой следует ее отрегулировать.

Регулировка работы кулисы

Процедура регулировки позволит сохранить средства, которые возможно могли бы быть потрачены на полную ее замену.

Регулировка производится только в тех случаях когда:

1. Была снята и установлена назад коробка переключения передач;
2. Ранее был осуществлен ремонт по замене кардана;
3. В случае, когда шарниры на кулисе провернулись.

Конечно, регулировку можно проводить и по иным пунктам, что описывались ранее. Не стоит забывать, что даже минимальные зазоры могут нарушить корректную работу всей трансмиссии.

Естественно, перед началом ремонтных работ и регулировкой, потребуется приготовить нужных размеров гаечные ключи. С их помощью будут ослабляться хомуты. Также следует под колеса положить кирпичи, камни или специальные противооткатные устройства.

Когда все готово можно приступать к самому процессу работы. Для этого нужно:

1. Рекомендуется использовать для ремонта эстакаду или яму, если таковых не имеется тогда использовать надежные домкраты. Далее, следует заехать в гараж.
2. Когда автомобиль готов к ремонту необходимо для безопасности поставить на ручной тормоз и бросить под колеса кирпичи или специализированные устройства, что не позволят автомобилю скатиться.
3. Далее нужно залезть под автомобиль и найти специальный хомут. Он соединяет шарнир и саму кулису. Затем потребуется его ослабить, используя гаечный ключ.

Вот и весь процесс регулирования кулисы. Ничего сложного главное соблюдать технику безопасности.

замена сальника кулисы ВАЗ

Замена кулисы на ваз 2110/2111/2112

https://youtube.com/watch?v=pNCQSq21gOI

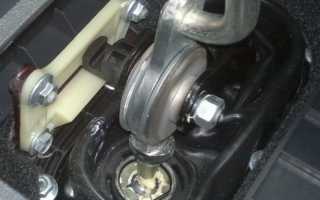

Как заменить кулису на ВАЗ 2110?

Коробка переключения передач является одним из самых сложных агрегатов транспортного средства. Тем не менее это вовсе не значит, что ее ремонт нельзя производить в домашних условиях своими силами. Сейчас мы вам расскажем, что представляет собой кулиса ВАЗ 2110, каковы могут быть причины ее неисправности и как произвести ремонт механизма.

Диагностика поломки кулисы на ваз 2110

Во время движения водитель замечает посторонние шумы с правой стороны от сиденья, наблюдает чрезмерный люфт рычага, сложность правильного переключения скоростей. Вызывает подозрение коробка переключения передач (КПП). При детальном рассмотрении виной нестабильной работы авто оказывается привод управления. Первым делом необходимо успокоиться, изучить инструкцию по эксплуатации, произвести внешний осмотр, составить список работ, деталей, инструментов, необходимых для ремонта, наладки.

Типичные неисправности

1. При включении заднего хода рычаг не удерживается в установленном положении, самопроизвольно соскакивает вправо. Другие переключения происходят в штатном режиме. Возможная причина – стерся, лопнул пластмассовый фиксатор (накладка рычага переключения передач). Если после обследования привода состояние остальных составляющих будет удовлетворительное, следует приобрести ремонтный комплект, выполнить замену детали.
2. Проблемы с включением (выключением) первой, пятой передач, заднего хода. Вторая, третья, четвертая скорости включаются. Необходимо отрегулировать, заменить кулису.
3. Двигатель запущен. Сильная вибрация узла переключения, рукоятка болтается во все стороны. Привод требует замены. Вероятные поломки:

• истек срок службы сферической шайбы шаровой опоры (пластиковая вставка),
• избыточные степени свободы шарнира КПП (кардана),
• треснула обойма опоры шаровой рычага КПП (подушка),
• погнуты тяги.

1. Пятна масла под автомобилем, на защитном пыльнике кардана. Вышел из строя сальник штока выбора передач.

Замена задней подушки коробки двигателя на ваз 2115/Сильная вибрация по кузову

замена сальника на штоку переключения передач

Устраняем дребезг рычага КПП ВАЗ 2110

Диагностика проблемы

Кулиса КПП в автомобиле необходима для того, чтобы агрегат не мог самостоятельно переключать передачи в результате одновременного перемещения ползунов. Этот механизм требует тщательного ухода, а также периодической и качественной регулировки. Если регулировка выполнена некачественно или после этого прошло какое-то время, это может проявиться во время движения авто и водитель почувствует неприятные ощущения на себе.

Автомобиль Ваз 2110

На практике в результате постоянного использования авто с карданчиком кулисы, который требует регулировки, транспортному средству может грозить поломка всей трансмиссионной системы. Поэтому качеству работы узла следует уделять внимание и не запускать проблемы, появившиеся в ходе эксплуатации.

Чтобы понять, что в вашем автомобиле ВАЗ 2110 необходимо отрегулировать карданчик кулисы, нужно просто обратить внимание на работу агрегата КПП. Симптомы неисправности будут следующими:

• Появились проблемы с включением первой передачи. В частности, рычаг КПП невозможно будет включить, а иногда и переключиться с первой скорости на вторую.
• Вместо первой передачи включается задняя. Представьте: вы собираетесь тронуться с места и включаете первую скорость, но вместо этого ваше транспортное средство начинает двигаться назад. Возможно, после перехода на «нейтралку» проблема исчезнет, но со временем она может повториться вновь. В этом случае в 98% проблема заключается именно в карданчике кулисы, то есть к рычагу скоростей это никак не относится.
• Возможны проблемы с включением первой и пятой скорости. Одновременно все передачи будут работать нормально.

Новый компонент трансмиссионной системы ВАЗ 2110

• Появился большой люфт селектора КПП, то есть при переключении рычага вы заметили, что появился зазор. По всей видимости, в вашем транспортном средстве из строя вышла кулиса и ее регулировка уже не поможет: придется производить ремонт механизма.
• Появился новый сторонний шум, нехарактерный для КПП вашего ВАЗ 2110. В частности, кулиса начала звенеть, то есть из-под агрегата вы чувствуете отчетливый звон. Эту проблему можно назвать болезнью ВАЗ 2110, поскольку с ней сталкивались многие автолюбители. В данном случае причиной поломки может стать неточность, допущенная при сборке автомобиля на предприятии либо ошибки, которые допустил автовладелец или мастер на СТО при регулировке механизма. Также стоит отметить, что зачастую звон проявляется после того, как производились работы по ремонту ходовой части.
• Скорость может попросту выскакивать. То есть вы включили какую-либо передачу, но при разгоне автомобиль сразу же теряет мощность, поскольку рычаг КПП самовольно включает нейтральную скорость. Здесь потребуется произвести точную регулировку.
• Вибрации рычага КПП. Если кулиса неисправна, то водитель может почувствовать повышенную вибрацию селектора коробки передач. Зачастую это свидетельствует о появлении небольшого зазора в шарнирах агрегата КПП.

Доработка и короткоходная кулиса на ВАЗ 2110

Следует отметить, что многие автолюбители даже на новых ВАЗ 2110 по ряду причин дорабатывали кулису. С одной стороны, это позволяет сделать механизм более долговечным, а с другой облегчить переключение передач и упростить эксплуатацию.

Получить желаемый результат можно путем попыток доработки штатной кулисы, однако зачастую это сложно и не всегда оправдано. Проще и дешевле сразу заменить заводской механизм, при этом замена кулисы не является дорогой процедурой.

Если точнее, речь идет о короткоходной кулисе. Так вот, в этом случае нужно рационально подходить к данному вопросу. Важно понимать, что короткоходная кулиса представляет собой решение, выполненное в кустарных условиях или на мини-заводах.

Так или иначе, грамотно подобранная и качественно установленная короткоходная кулиса позволяет получить необходимую четкость при переключениях. Это повышает комфорт при эксплуатации автомобиля, а также несколько увеличивает ресурс КПП, так как более четкие включения означают слаженную работу всех механизмов.

Для замены кулисы не обязательно снимать весь механизм. Основная задача — разобрать шаровую опору с внешней стороны (разжать стальное кольцо опоры, развести пластиковые лапки и достать шар). Затем следует отсоединить тягу от опоры, после чего при помощи сварки приварить к тяге отрезок трубы и кусок листового металла.

Также нужно будет приподнять вверх шарнир с крючком. Это позволит избежать сбоев и нечетких переключений передач. Если все выполнено правильно, короткоходная кулиса потребует большего усилия при включении, но плавность и четкость включения передач будут заметно улучшены.

Регулировка

Регулировку кулисы следует производить в нескольких случаях:

после демонтажа коробки передач;

когда произведена замена кардана или ослабли фиксирующие хомуты;

если произошло проворачивание кулисы на шарнире.

Разумеется, это также будет целесообразно, если вы зафиксировали признаки неисправности элемента, которые описаны в предыдущем пункте.

Не забывайте о том, что даже самые маленькие зазоры могут стать причиной некорректной работы компонента.

Что приготовить?

Перед тем как приступить к ремонту, подготовьте заранее:

• гаечный ключ для ослабления хомута;
• противооткатные упоры или кирпичи.

Поэтапная инструкция

Для выполнения ремонта, то есть регулировки вам нужно произвести следующие действия:

1. Для начала загоните ваш ВАЗ 2110 в гараж с ямой или на эстакаду.
2. Подставьте под автомобиль кирпичи или специальные противооткатные упоры. Включите ручной тормоз.
3. Залезьте под днище автомобиля и найдите хомут, при помощи которого крепятся кулиса и шарнир.
4. При помощи гаечного ключа ослабьте хомут.
5. Затем сядьте на водительское место и включите заднюю скорость. Помните о том, что рычаг должен находиться в крайнем левом положении. Поэтому выставьте его так, как вы считаете он должен находиться в идеале во время включения задней передачи. Желательно эту работу производить с помощником, чтобы он удерживал рычаг коробки в таком положении, как вы его выставили.
6. Теперь опять залезьте под днище авто и крепко зафиксируйте хомут в данном положении.

Залезьте под днище и ослабьте хомут, после чего установите рычаг коробки в положение задней передачи
На это регулировка устройства закончена. Совершите контрольную поездку и проверьте работу агрегата. При необходимости повторите все действия заново.

Замена

Если действия, описанные в предыдущем пункте, вам не помогли, то, по всей видимости, необходимо произвести замену элемента своими руками.

Что потребуется?

Для того чтобы произвести замену кулисы, вам понадобится подготовить все, что может потребоваться для выполнения работ:

• непосредственно новая кулиса для ВАЗ 2110;
• отвертка;
• бокорезы;
• набор гаечных ключей;
• трещотка;
• смазка «Литол-24».

Поэтапная инструкция

1. Сядьте в салон вашего ВАЗ 2110 и при помощи отвертки произведите демонтаж декоративного чехла рычага переключения скоростей. Потяните селектор КПП вверх и демонтируйте его вместе с защитным чехлом.
2. Возьмите гаечный ключ на «10» и по очереди открутите две крепежные гайки, а также болт, крепящий накладку кронштейна блокировки задней передачи.
3. Далее, возьмите гаечный ключ на «13» и отверните гайку, крепящую ось рычага КПП. Затем открутите винт, фиксирующий ось. Здесь вам может потребоваться трещотка.
4. Произведите демонтаж оси. Потом из селектора КПП вытащите набор втулок (чтобы не потерять их в процессе замены).
5. После этого вам необходимо произвести демонтаж реактивной тяги от подушки кулисы. Для этого возьмите накидной ключ, которым вы будете придерживать гайку сверху, а при помощи ключа на «13» открутите ее, как показано на фото.
6. Затем нужно снять облицовочную часть пола и пластмассовую консоль — в противном случае демонтировать кулису не получится. Для этого открутите все болты по периметру консоли. Сняв верхнюю часть консоли, сделайте то же самое с нижней частью. Будьте осторожны, чтобы не повредить провода электропроводки.
7. Далее, открутите четыре винта крепления селектора КПП к кузову автомобиля.
8. Залезьте под днище транспортного средства и при помощи ключа на «13» отвинтите гайки кронштейна подушки кулисы, после чего демонтируйте сам кронштейн.
9. Демонтируйте кулису в сборе с рычагом КПП. Внимательно визуально осмотрите все элементы устройства. Возможно, износилась только подушка, а сама кулиса еще не отработала свой ресурс службы. Тогда замените подушку и установите элемент на место.
10. Если же сам компонент трансмиссии вышел из строя, то есть на нем явно видны механически повреждения, к примеру отломались ушки, то кулису следует заменить на новую. Перед этим смажьте все трущиеся элементы, в том числе рычаг КПП моторным маслом или «Литолом-24», чтобы избежать появления скрипов.

На этом замена кулисы ВАЗ 2110 своими руками окончена. Произведите сборку всех компонентов в обратной последовательности.

Установка ремкомплекта кулисы на ваз 2110

Состав ремонтного комплекта (названия по каталогу).

• Накладка ВАЗ-2110 рычага переключения передач.
• Стопорное кольцо обоймы.
• Пружина рычага.

Ось ВАЗ-2110 рычага переключения передач в сборе:

• втулка дистанционная,
• гайка шестигранная низкая,
• шайба пружинная,
• две втулки,
• сферическая шайба.

Порядок замены

1. Снять стопорное кольцо оси.
2. Вытащить ось.
3. Открутить шесть болтов, поднять прижимную пластину, выковырять стопорное кольцо подушки.
4. Достать рычаг из обоймы, снять старую полусферу. Возможны варианты исполнения полусферической детали.
5. Из одной части. Подогреть, слегка размягчить новую деталь промышленным феном (подержать в кипятке), вставить, мягко вдавливая, шар переключателя.
6. Составная – полусфера, разрезанная вдоль оси втулка. Нагревание не требуется.
7. Перед сборкой пластмассовые изделия тщательно смазываются.
8. Открутить три болта, заменить накладку заднего хода.
9. Собрать в обратном порядке.

Замена подушки кулисы переключения передач на автомобилях Ваз-2110, Ваз-2111, Ваз-2112

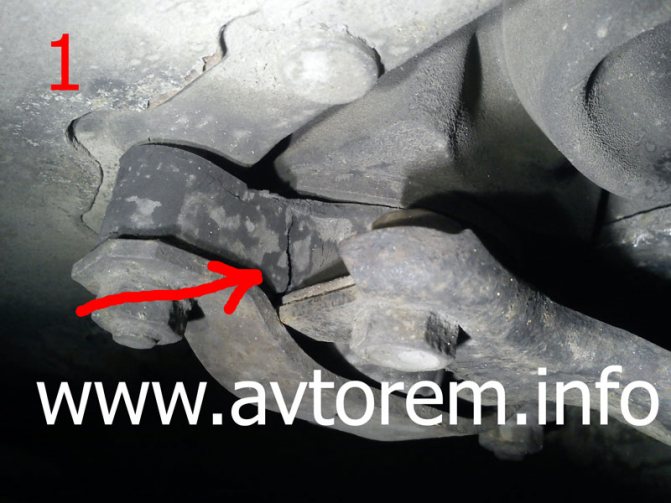

На автомобилях Ваз-2110, Ваз-2111, Ваз-2112 при появление неприятного дребезжания, вибрации и повышенного люфта в ручке переключения передач счастливым обладателям этих транспортных средств свое внимание стоит обратить на состояние обоймы шаровой опоры кулисы переключения передач или как ее еще называют в простонародье подушка кулисы переключения передач. Есть еще вариант – бабочка кулисы. Но, мне лично, нравится второй вариант))). По вине полностью разбитой этой самой подушки (обоймы шаровой опоры) может пропасть и четкость переключения передач. Да, я знаю, что под все перечисленные симптомы так же попадает разбитый карданчик (шарнир) штока выбора передач. Что это за карданчик и как его заменить Вы можете узнать вот из этой статьи. Но, речь сейчас не о нём и условно предположим, что с ним все ок. Или же, как еще один вариант, карданчик заменили, а дребезжание и люфт кулисы не исчез. Такое тоже бывает, не все сразу обращают внимание на подушку кулисы. Но, она есть и она периодически выходит из строя (обрыв резиновых “ушей”, вылет металлических втулок, разлом пластиковой втулки или пружины). Разрушение резиновой части подушки (обоймы шаровой опоры) кулисы не сложно заменить (смотрим фото 1 и 15). И если Вы их обнаружили, то значит Вам пора готовиться к работе. Зразу успокою, не сложной. Но, чтобы все прошло гладко, необходимо основательно подготовиться. То есть, купить необходимые запчасти, определиться с местом проведения работы, собрать необходимый инструмент и конечно же, ознакомиться и запомнить в какой последовательности следует проводить замену подушки (обоймы шаровой опоры) рычага переключения передач на автомобилях Ваз-2110, Ваз-2111, Ваз-2112. И я постараюсь Вам в этом помочь, и приглашаю Вас к дальнейшему прочтению данного материала.

Запчасти. Здесь выбор очевиден. Рекомендую остановить свой выбор на обойме шаровой опоры кулисы переключения передач автомобилей Ваз 2110-2112 – БРТ (Балаково). Как говорится, качество, проверенное временем. Фотография 2.

Перечень инструмента, который Вам понадобится для замены подушки (обоймы шаровой опоры) кулисы переключения передач автомобилей Ваз-2110, Ваз-2111, Ваз-2112: накидной и торцовый ключ на 13, комбинированный ключ на 10, пассатижи, плоская отвертка и маленькая трещотка с насадкой под крест (фото 3 и 4). Необходимость трещотки с насадкой будет показана немного позже. И сразу, следует, определиться с местом проведения работы. Желательно, замену подушки проводить на смотровой яме, эстокаде или подъемнике. Почему, желательно? Потому что, эту работу можно проделать и “с земли”, но поверьте, это займет больше времени и сил. И удовольствие это будет еще то.

И так, в бой! Приступаем к самостоятельной замене подушки (обоймы шаровой опоры) кулисы переключения передач автомобилей Ваз-2110, Ваз-2111, Ваз-2112:

1. Начнем работу в салоне автомобиля. Отверткой поддеваем рамку декоративного чехла кулисы переключения передач (фото 5). Тянем ручку рычага вверх и снимаем ее вместе с чехлом.

2. Накидным ключом на 10 откручиваем две крепежные гайки и болт накладки кронштейна блокировки заднего хода, снимаем ее (фото 6 и 7).

3. Ключом на 13 откручиваем гайку оси рычага (фото 8). После этого, ключом с насадкой (в моем случае это трещотка) откручиваем винт-фиксатор оси (фото 9). Без такого ключа, этот винт будет трудно открутить. Вытаскиваем ось (фото 10). Из рычага вынимаем набор втулок, в противном случае рискуем их растерять (фото 11). Все. Теперь работа в салоне автомобиля закончена, лезем под автомобиль.

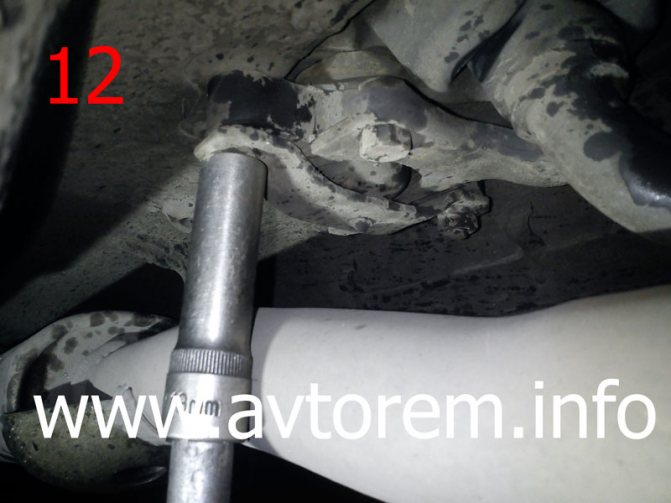

4. Торцовым ключом на 13 откручиваем две гайки кронштейна подушки кулисы (фото 12). И снимаем кронштейн.

5. Далее, следует отсоединить реактивную тягу от подушки (обоймы шаровой опоры) кулисы. Используем накидной ключ (придерживаем им гайку сверху) и торцовый ключ на 13 (фото 13).

6. Вытаскиваем вниз подушку вместе с рычагом (фото 14 и 15). Снимаем стопорное кольцо (фото 16) и вынимаем рычаг вместе с пластиковой втулкой (фото 17 и 18).

7. Все. Очищаем шарнир рычага от грязи, смазываем его, надеваем пластиковую втулку. Все это дело помещаем в корпус подушки и фиксируем стопорным кольцом (фото 19 и 20). Всю эту конструкцию возвращаем на свое место (фото 21). Не забывая надеть на подушку чехол (фото 22).

Готово. Остальную сборку проводим в обратной последовательности. Работа по замене подушки-бабочки (обоймы шаровой опоры) кулисы переключения передач автомобилей Ваз-2110, Ваз-2111, Ваз-2112 закончена. Надеюсь, успешно))).

Понравилась статья? Поделись ею на своей странице!

Замена подушки кулисы ваз 2110 своими руками

Как ремонтировать автомобиль

Замена подушки кулисы переключения передач ВАЗ 2109, ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, Лада Калина

Многим владельцам автомобилей ВАЗ 2109, ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, Лада Калина приходилось встречаться с неприятным дребезжанием, вибрацией, хождением ручки переключения передач. Сегодня мы рассмотрим как устранить вибрацию кулисы переключения передач автомобиля ВАЗ 2109, ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, Лада Калина прибегая к ремонту автомобиля своими руками. Итак, в этой статье мы с вами рассмотрим, как заменить подушку кулисы переключения передач ВАЗ 2109, ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, Лада Калина

Перед тем как начинать рассматривать последовательность замены подушки кулисы переключения передач ВАЗ 2109, ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, Лада Калина, давайте определимся какими инструментами нам надо обзавестись и какие запчасти следует купить.

Однозначно рекомендую купить подушку кулисы переключения передач ВАЗ 2110, 2111, 2112 Балаковского производства.

Инструменты для замены подушки кулисы переключения передач автомобиля ВАЗ 2109, ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, Лада Калина:

1. Накидной и торцовый ключ на 13.
2. Комбинированный ключ на 10.
3. Пассатижи.
4. Отвертка и маленькая трещотка с крестовой насадкой.

Замену подушки кулисы коробки переключения передач следует производить на эстакаде, смотровой яме или подъемнике. Можно, и просто залезть под машину, но и времени убьете много и замучаетесь.

Замена подушки кулисы в ваз 2110 собственными силами

Подушка кулисы ваз 2110

Кулиса на автомобиле ваз 2110 нередко начинает со временем дребезжать. В лада 2110 звук лифты выражен в наименьшей степени, но он все-таки явно слышится. В связи с этим, замена подушки кулисы в ваз 2110 является не прихотью, а технически необходимой процедурой. Замена подушки кулис на ваз 2110 может быть спокойно проведена и своими силами.

Разновидности подушек КПП

Подушка крепления КПП ВАЗ 2110

Присутствующая коробка передач на автомобиле ВАЗ 2110 оснащена надежными запчастями, взаимодействие которых обеспечивает плавность хода транспортного средства. Следует отметить ее ремонтопригодность. Одним из элементов трансмиссии являются подушки КПП. Данные комплектующие детали могут быть следующих видов:

• резинометаллические;
• гидравлические.

В ценовом отношении дешевле резинометаллический вариант. Как правило, он чаще всего встречается на модели 2110. Резина может быть выполнена из полиуретана. Данный материал отличается повышенной износостойкостью, имеет хорошие амортизирующие свойства.

Гидравлические варианты хорошо справляются с приходящимися на них нагрузками, способны эффективно осуществлять гашение возникающих вибраций, когда происходит передвижение. Присутствующая опора по своей конструкции представляет собой корпус, имеющий две камеры со специальным наполнителем, между которыми имеется мембрана.

Неполадка с опорами коробки возникает редко. Способствует сокращению ее ресурса длительная эксплуатация транспортного средства по пересеченной местности, перепады температур. Из-за этого резина подушек теряет эластичность, разрушается. В результате, возникает необходимость проведения ремонтно-восстановительных работ.

Появление звука, люфта и скрипа

Замена подушки кулисы

Если говорить в целом, то появление звука в кулисе свидетельствует либо об износе, либо об изначальном низком качестве подушки и оба варианта по существу равносильны, так как выход лишь один – замена подушки кулисы ваз 2110. Многие автомобили ВАЗ в силу особенностей строения конструкции имеют зачастую опору, мягко говоря не высокого качества. Этот факт становится очевидным, когда автомобиль едет не по ровной поверхности. Звук насколько ощутим, что становится заметным даже водителю, который находится в относительной звуковой изоляции.

Примечание: Если в автомобиле слышен звук, которого раньше не было, при первой же возможности необходимо заехать в службу технического обслуживания или в собственный гараж для установления причины дефекта. Так как если сразу не выявить дефект, то экономические расходы будут в разы выше. Поскольку лучший способ борьбы – это в первую очередь профилактика.

Замена подушки кулисы на ваз 2110

Коварность стуков заключается в их иррадиации на кузов, а не редко они даже доносятся непосредственно до самого салона. В данном же случае ручка КПП настолько сильно дребезжит, что приятного в этом мало. Распространение звука и пути разрешения проблемы, это отдельная техническая глава. Данная статья же посвящена подушке кулисы, которая создаёт множество ненужных технических проблем, в том числе ухудшение включения передач.

Замена обоймы шаровой опоры КПП ВАЗ 2110

Для работы необходимо иметь новую обойму, набор ключей несколько отверток, густая смазка а также порядка получаса времени.

1. Первым делом лезем под машину и откручиваем реактивную тягу от шаровой опоры. Для этого откручиваем четыре точки крепления (два болта и две гайки ключом на «13»). Здесь следует немного приловчиться поскольку порядком мешает выхлопная. Если болты ржавые или не поддаются, используйте проникающую жидкость «WD-40».

1. Далее снимаем в салоне сам рычаг. Для этого берем плоскую отвертку и поддеваем декоративный чехол.
2. Когда у вас будет доступ к крепежам можно приступить к демонтажу самого рычага. Откручиваем винт крестовой отверткой, лучше «г-образной», которая без труда поместится в ограниченное пространство тоннеля. После чего берем ключ и откручиваем гайку крепления рычага.

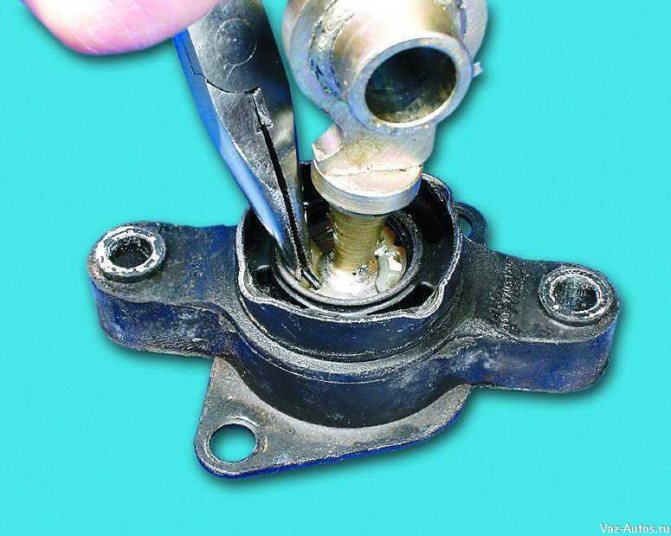

1. Теперь используя плоскую отвертку снимаем стопорное кольцо обоймы шарнира шаровой КПП, после чего можно попробовать вытащить рычаг переключения, а также саму «бабочку».
2. Далее, берем новую «бабочку», снимаем с нее стопорное кольцо и достаем пластиковую втулку. Берем смазку типа «Литол», «Солидол» и т. д. и обильно смазываем точки трения. Одеваем втулку на рычаг после чего все это устанавливаем в обойму и фиксируем все стопорным кольцом.

Дальнейшая сборка выполняется в обратном порядке. Закручиваем ранее открученные болты в той же последовательности, что и при демонтаже.

На этом процесс замены обоймы шаровой опоры КПП на ВАЗ 2110 можно считать завершенным. Собираем инструмент и проверяем результат проделанной работы. Спасибо за внимание до новых встреч на ВАЗ Ремонт.

Альтернативные опоры

Замены подушка кулиса ваз 2110

Учитывая давнюю проблему Самары и десяток, производитель выпустил сразу целую серию альтернативных подушек:

Рассмотрим теперь их особенности:

• Опора ОАО-БРТ и особенность её строения заключена в шарнирном изделие, которое заменило на этом месте подшипник. На первый взгляд выглядит панацеей, так как общий принцип работы вроде как понятен: создатели данной технической новинки использовали элемент, который обладает повышенной жёсткостью в радиальном направлении. На первый взгляд звуки должны исчезнуть и автомобиль стать бесшумным на не ровных дорогах, однако, полностью согласиться с этим фактом не позволяют противоречивые отзывы непосредственно самих автомобилистов.
• Альтернативой ОАО-БРТ является СС-20, где на место штатного подшипника была установлена стальная втулка, которая полностью приварена в резиновый демпфер. Производитель данной новинки утверждает, что СС-20 полностью исключить появление лифтов и посторонних звуков. Причем производитель прямо обещает, что СС-20 сможет гарантировать классическое поведение кулисы(см.Замена кулисы на ваз 2110 своими силами): независимо от рельефа дорожного полотна, рычаг будет стабильным и без посторонних звуков.
• Разработчики «Ассоми» смело утверждают, что использование специальной рецептурной резиновой смеси, полностью сгладит все удары и звуковые шумы, тем самым значительно повысив общий уровень комфортности автомобиля.

Ваз 2110 КПП кулиса

Итак, необходимо выбрать кому верить, ведь на выбор предоставляется огромное количество производителей, которые все в один голо гарантируют высокое качество своей продукции. И главное гарантируют, что именно им удалось создать универсальный высокотехнологичный продукт, который обладает наибольшей эффективностью с практической точки зрения.

Примечание. Только вот не совсем понятно, почему некоторые производители подушки кулисы используют резиновые ушки, которые быстро ломаются?

Практическая особенность альтернативного выбора

К сожалению, «Ассоми» и СС-20 довольно таки трудно найти в местных магазинах, в будущем безупречно они поступят в широкую продажу, однако, когда точно это случится ответить невозможно. Всё зависит от владельцев магазинов. На выбор автомобилисту в основном предлагаются импортные изделия, а также от национального производителя, но только стандартные. Следует объективно понимать, что качество импортной продукции существенно разнится в сравнении с национальными стандартными заводскими моделями, впрочем как и цена. Поэтому, если терпит время, лучшего всего заказать самостоятельно национальную альтернативу через интернет, которая по цене значительно ниже зарубежного аналога, а качество практически идентичное.

https://youtube.com/watch?v=cqw-2JmjDBw

Когда необходимо менять подушку

Ваз 2110 кулиса

Факторы, которые свидетельствуют об необходимости замены подушек кулисы:

• посторонний звук во время передвижения, иррадиация которого может перекинуться даже на кузов ваз;
• заметны следы затвердевания или растрескивания резиновой подушки, а также если она отделена от своей металлической основы;
• имеется ярко выраженная нарастающая вибрация, которая ранее не наблюдалась;
• в случае неудовлетворительной длины люфты и т.п.

Выявление неисправностей подушек

Металлическая основа подушки обеспечивает хорошую механическую поддержку КПП. Благодаря ей, данный агрегат надежно зафиксирован в штатном месте. Опора КПП 2110 имеет хорошую устойчивость к приходящимся нагрузкам, а также перепадам температур. Срок службы данной комплектующей детали находится в зависимости от условий эксплуатации транспортного средства. Способствует сокращению их ресурса попадание летящего от проезжей части грязи, песка и т.п.

Статья в тему: Какие бывают виды автоматических коробок передач?

Обратить внимание на состояние подушек нужно, если отмечаются следующие проявления:

• вибрации в начале поездки;
• посторонние стуки при совершении торможения;
• гул.

В дополнении к этому может выбивать скорость. Среди причин данных проявлений может быть деформация подушки в результате сильного температурного воздействия. Также, отрицательно сказывается на ресурсе подушки КПП попадание на нее масла или антифриза.

Важно! Присутствие стуков, посторонних шумов со стороны скоростной коробки передач ВАЗ 2110 не всегда связано с тем, что подушки пришли в негодность. Данные проявления могут быть в результате поломки установленных зубьев шестерен, ослабли резьбовые соединения. Учитывая это, автотранспорт подлежит полноценной профессиональной диагностике.

Таким образом, если вовремя не сменить вышедшие из строя расходники на ВАЗ 2110, то в скором времени автомобилист может столкнуться с поломками двигателя, коробки переключения передач. В результате, ухудшится управление транспортным средством, возникнет необходимость его серьезного ремонта.

Замена подушки кулис собственными руками

• автомобиль ставим на эстакаду;
• заходим в салон;
• снимаем чехол и пластиковую ручку сверху;
• специальными плоскогубцами (утконосом) вынимаем стопорное кольцо;
• залезаем под автомобиль;
• подушку кулисы держат четыре гайки, которые нужно открутить.

Примечание. Стоит отметить, что стандартное кольцо вынимается очень легко, ведь на ней имеются специальные ушки. Если куплен новый импортный комплект подушки кулисы, то там имеется другое стопорное кольцо без ушек, но его лучше не ставить, а пользоваться старым.

После замены дефекты опоры кулисы в большинстве случаев не определяются.Сборка осуществляется строго в обратном последовательности: ставится опора, которая фиксируются гайками. Закрепить выше перечисленный теоретические аспекты замены подушки кулисы, необходимо с помощью фото и видео материалов. Инструкция,как выполнить замену своими руками, будет максимально эффективной, если иметь некоторое визуальное подкрепление. В большинстве случаев, цена вопроса невелика, но всё зависит непосредственно и от качества самой детали. Так же на нашем ресурсе Вы можете узнать о замене короткоходной кулисы.

Замена подушки кулисы ваз 2110

Работа выполняется под авто (частично в салоне).

1. Торцевым ключом с головкой откручиваем гайки металлического буфера. Планка надета на шпильки, прижимает обойму снизу к кузову.
2. Два болта закрепляют обойму на реактивной тяге. Разобрать, придерживая гайку накидным ключом сверху. Отвести в сторону.
3. Потянуть подушку из пыльника вниз вместе с рычагом. Удалить остроконечным инструментом стопорное кольцо. При работе вдвоем, помощник может поддеть стопор со стороны салона.
4. Собрать, смазать, установить обратно, зажать крепежные метизы.
