Способ №3 — регулировка кулисы на “нейтралке”.

Если у вас отсутствует пластиковый фиксатор ограничитель, регулировка делается по нейтральной передаче.

None Если регулировка кулисы ни к чему не привела и с переключением по-прежнему беда — замените кулису полностью или попросите помощи у специалистов.

Источник: ВАЗ Ремонт своими руками

Проблемы с регулировкой кулисы коробки передач приводят к появлению ненужных звуков и призвуков во время движения, «выбивания» скоростей, появлению люфта рычага переключения скоростей, повышению риска поломки КПП. Всё это и неудобно, и попросту опасно на дороге, а посему работы по регулировке кулисы КПП необходимо проводить при появлении первых признаков разбалансировки. Тем более, что сделать это можно самостоятельно, и всего-то – при наличии свободного получаса и помощника.

Работы производятся на смотровой яме или подъёмнике (с включённым ручником и при использовании противооткатных упоров, разумеется). При отсутствии смотровой ямы или эстакады отрегулировать кулису коробки переключения передач можно и обычным путём, приподняв автомобиль с помощью домкрата.

https://youtube.com/watch?v=pNCQSq21gOI

замена сальника кулисы ВАЗ

https://youtube.com/watch?v=tUEChRqHjxY

Регулировка кулисы на автомобиле ВАЗ 2112, ВАЗ 2111, ВАЗ 2110

Такое приспособление, как кулиса КПП, может со временем также как и прочие элементы вашего транспортного средства может подвергаться процессу усовершенствования и частичной доработке, даже в том случаи, если машину вы приобрели прямо с заводского конвейера. Стоит также отметить, что практически все водители отечественных транспортных средств меняют обычную кулису на короткоходный ее вариант. После такого тюнинга необходимо воспроизвести регулирование кулисы, так как могут появиться трудности в процессе переключения скоростей и скоростного режима. Помните о том, что регулирование лучше проводить совместно с ассистентом, так как она потребует внимательности и аккуратности своего исполнения.

Перед починкой автокара своими собственными руками необходимо аннулировать все факторы риска относительно проблематического переключения задней и пятой скоростей вашего транспортного средства.

Помните о том, что настройку кулисы можно выполнять многочисленными методами, которые некоторым образом друг с другом взаимосвязаны, но выполняются совершенно по — разному. И так попробуем привести все варианты процесса регулирования кулисы на отечественном автомобиле «ВАЗ — 2110».

Во-первых, мы проводим процесс регулирование кулисы при помощи задней скорости. Переключаем коробку для перемещения обратно, предварительно необходимо ослабить хомут и переключатель рычага туда, в каком месте она должна располагаться при включенной задней передаче. После этого необходимо тщательно затянуть хомут. После всех процедур проблема относительно регулирования кулисы завершена, а значит полностью разрешена. Во-вторых, можно использовать второй метод. Такой метод используется тогда, когда не получается легко переключиться на заднюю скорость автомобильного режима. Здесь необходимо проделывать все работы, которые связаны с регулированием первой передачи. Переключаем коробку на первую передачу, ослабляем хомут кулисы, помните о том, что он располагается внизу вашего транспортного средства. Дальше проворачиваем привод кулисы против часовой стрелки до того времени, пока рычаг КПП не упрется в пластиковый стопор задней передачи. Теперь необходимо затянуть хомут, и завершить процесс регулирования кулисы вашего транспортного средства. Пожалуй, теперь можно постараться ответить на вопрос о том, как настроить нейтральное состояние ручки переключения коробки передач? Наверное, начать следует с точного и детального расчета глубины высадки кулисы вашего транспортного средства на кардан автомобиля «ВАЗ – 2110». Стоит помнить о том, что после подобных изменений рычаг КПП может начать издавать противный дребезг. Помните также от ом, что в этом случаи можно управлять своим транспортным средством при таких обстоятельствах. Существует только один недостаток, это то, что водитель волнуется за техническое состояние и начинает отвлекаться от дороги. Больше ничем противные звуки не могут повредить ни вам, ни вашему транспортному средству. В любом случаи, необходимо заранее предусмотреть всевозможные поломки и технические недостатки, которые могут стать причиной сильной поломки.

Карданчик кулисы КПП ВАЗ 2110 и Калина

Короткоходная кулиса кпп (приора)

https://youtube.com/watch?v=cqw-2JmjDBw

С этой статьей так же читают:

• 1 Регулировка
• 2 Установка кулисы от «Калины» 2.1 Исправление дребезжания рычага

Кулиса КППДля моделей автомобилей переднего привода конструкторами была разработана система переключения скоростей КПП с использованием специального механизма под названием — кулиса коробки передач ваз 2110. Эта конструкция перемещения рычага включения скоростей, разработана для обеспечения хорошей работоспособности КПП. На ваз 21101 кулиса коробки передач своими силами может быть легко заменена.

Ваз 2110 кулиса коробки передач При эксплуатации автотранспортного средства кулису необходимо, как и остальные системы, подвергать регулировке. Причина регулировки может возникать из-за неправильного хода рычага переключения скоростей. При включении нужной передачи приходится отклонять его сильно назад или наоборот, он упирается в панель приборов:

• Место расположения кулисы – под кузовом ваз.
• Она соединяет рычаг с коробкой передач.

Видео о том, как навсегда избавиться от дребезга рычага КПП

Устранение дребезга рычага кпп ваз 2110-11-12

Автор: ides · Опубликовано 12.07.2016 · Обновлено 12.07.2016

«> Кулиса коробки передач, как и все в автомобиле требует ухода и своевременной регулировки. Разрегулировавшаяся кулиса КПП может стать причиной неприятных ощущений во время движения. Например, может возникнуть дребезг ручки передач, включение скоростей может стать неточным, скорости могут «выбивать» время от времени, а сам рычаг может начать «люфтить».

Чтобы избавиться от всего этого, необходимо произвести несложную процедуру регулировки кулисы КПП, тем более, что регулировка кулисы отнимет у вас не более получаса времени.

Кулиса коробки переключения передач необходима для того чтобы не допустить произвольное включение скоростей из-за одновременного передвижения ползунов. Нередко от некорректно отрегулированной кулисы страдает вся трансмиссия, в результате вам грозит неисправность всей КПП. В наших предыдущих статьях мы уже неоднократно говорили об этой детали, например, в статье: О том как установить короткоходную кулису на Лада Приора, а также в статье: Установка короткоходной кулисы на ВАЗ 2109 . Кроме того, вопрос включения передач и КПП затронут в этой статье.

Регулировка

Регулировка кулисы коробки передач ваз 2110Работу по регулировке рекомендуется проводить вдвоем с напарником. Для этого необходимо подготовить:

• обычный набор инструментов;
• понадобится щетка по металлу – для очистки соединений;
• перчатки х/б;
• на всякий случай купить ремонтный комплект в автомагазине.

Приступим:

• Автомобиль поставить в гараж со смотровой ямой.
• Включить заднюю скорость.

Примечание. Возникают проблемы с включением — тогда включается первая передача.

• Спуститься в смотровую яму.
• Очистить места установленных болтов креплений хомута кулисы с помощью металлической щетки.
• Протереть ветошью, для легкого скручивания.
• Открутить болты.
• Привод крутить влево до упора рычага в пластмассовый фиксатор задней передачи.
• После этого закрутить болты.
• Проверить ход рычага, с включением скоростей.

Кулиса коробки передач ваз 2110 и ее замена Если ход все равно не соответствует необходимым параметрам, тогда необходимо провести регулировку на нейтралке:

• Установить рычаг в нейтральную зону.
• Привод штока по выбору скоростей провернуть влево, до попадания регулировочного штифта в отверстие штока.
• Снять облицовочную панель с рычага.
• Зафиксировать болтом регулировки.

Кулиса коробки передач на ваз 2110 Настройка хода рычага производится на каждом автомобиле в зависимости привычек автомобилиста. Процедура эта проводится корректировкой размеров кулисы от самого рычага. Нейтральное положение рассчитывается в зависимости от глубины посадки кулисы на кардан вала.

Примечание: после проведенной регулировки остается дребезжащий звук, тогда надо установить пружину для удержания рычага. Прогрессивное, ускоренное развитие автопромышленности в России, позволяет автолюбителям использовать на старые модели, к которым относятся «десятки», новые усовершенствованные запасные части.

Подготовка к регулировке кулисы

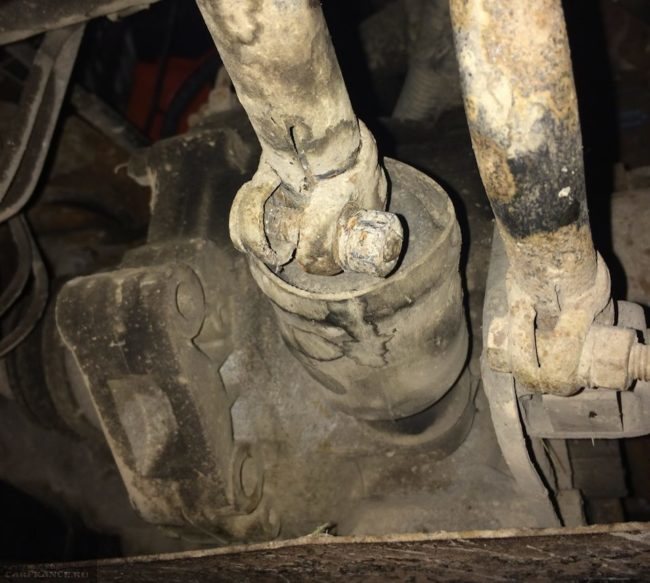

На старом автомобиле лучше заранее смазать проникающим составом узел крепления кулисы.

Перед началом работ по регулировке, нужно подготовить место и произвести следующие подготовительные мероприятия:

1. Машину требуется поставить на яму.
2. Ручной тормоз нужно затянуть до упора.
3. В обязательном порядке требуется установить противооткатные упоры.

Для более быстрого и качественного процесса регулировки, все работы лучше выполнять с помощником. Сам процесс может происходить несколькими способами.

Первый способ регулировки

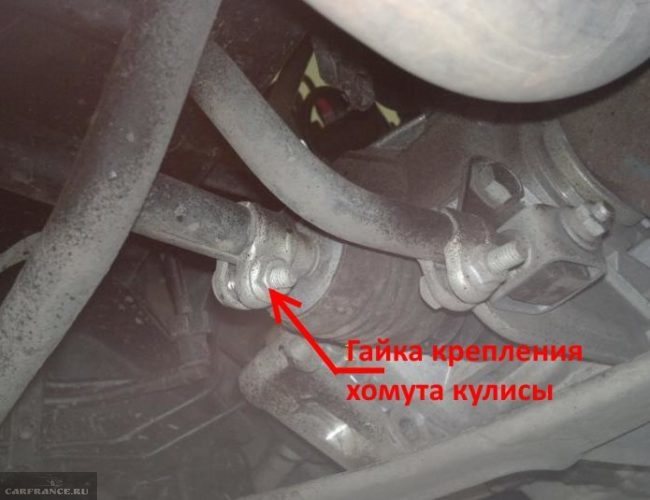

Для регулировки нужно ослабить хомут, соединяющий привод кулисы с карданчиком.

Данный способ самый простой. В этом случае кулиса КПП регулируется по задней скорости. В первую очередь нужно ослабить хомут, после чего включается задняя скорость. Потом нужно расположить рычаг в нужном для вас положении. После этого хомут затягивается, и проверяется работа всего механизма.

Если с первого раза не получиться, нужно прислушиваться к стукам и трескам при переключении . Они должны либо уменьшиться, либо увеличиться. В соответствии с этим, нужно располагать рычаг в нужном направлении. Если все манипуляции не приводят к желаемому эффекту, нужно прибегнуть к другому способу регулировки.

Второй способ регулировки

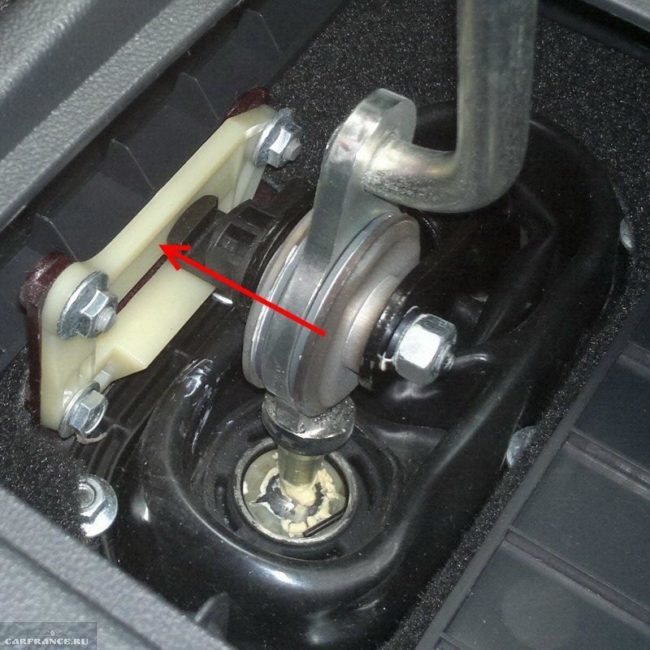

Рычаг переключения передач должен упираться в стопорную пластину (на фото она из светлого пластика).

Этим способом пользуются в том случае, если первый не привёл к нужным результатам. При его использовании можно более чётко расположить рычаг КПП. Этот способ заключается в следующем:

1. Рычаг КПП переключается на первую скорость.
2. Хомут кулисы полностью ослабляется.
3. Далее нужно поворачивать привод самой кулисы против часовой стрелки до тех пор, пока рычаг не упрётся в стопор задней скорости.
4. Хомут кулисы затягивается.

Установка кулисы от «Калины»

Замена кулисы коробки передач ваз 2110 На ВАЗ 2110 можно с успехом установить кулису от «Калины»:

• Для этого ее необходимо немного доработать.
• Кардан от новой модели на 20 мм длиннее родной «десятой».
• Поэтому ее надо обрезать, для этого воспользоваться токарной мастерской.

Примечание: при ручной обрезке можно загубить деталь, так как при повышении температуры металла, он теряет свою прочность.

• Замену кулисы надо проводить в гараже со смотровой ямы.
• Снять пластмассовый тоннель с салона автомашины.
• Так же удалить пыльник.
• Снять старую кулису, открутить все крепления из-под днища машины.
• Установить новую кулису, провести ее регулировку.

Примечание: регулировку проводить в обязательном порядке, чтобы потом избежать неприятностей, которые возникнут во время эксплуатации автотранспортного средства.

Почему рекомендуется устанавливать кардан от новой «Калины»? На моделях ВАЗ-2110 устанавливаются карданы кулисы из менее устойчивого материала, поэтому они быстро выходят из строя. Это вызывает преждевременный люфт в кулисе, что обычно сказывается на качестве включения скоростей во время движения автомашины. После покупки новой кулисы провести следует визуальное сравнение старого кардана и купленного.

Сравнение будет полностью в пользу нового приобретения. Кардан «Калины выполнен из качественнее изготовленного материала, он намного износоустойчивый.

Кулисы коробки передач на ваз 2110После установки новой кулисы может появиться дребезжание рычага. Так как эта кулиса исключает полностью люфт, то есть вибрация передается полностью на рычаг.

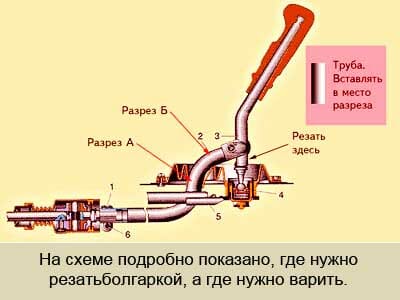

Доработка кулисы ваз 2110

Собственники автомобилей отечественного производства не редко задаются вопросом возможности улучшения работы КПП, выполнив установку короткоходной вместо штатной, установленной при сборке, кулисы.

Короткоходная кулиса – результат гаражного тюнинга ВАЗ. Замена позволяет улучшить эффективность работы коробки, включение передач осуществляется в более четком режиме, а делать эту замену или нет – выбор владельца авто.

Изменение типа кулисы не требует демонтажа штатной детали. Замена производится в описанной ниже последовательности:

• С внешней стороны разобрать шаровую опору;
• Металлическое кольцо опоры аккуратно разжимается, пластиковые лапки раздвигаются;
• Выкатывается шар опоры;
• Тяга отключить от опоры, затем к ней, к тяге, приварить фрагмент трубки, прочный металлический кусок;
• При выполнении регулировки необходимо поднять шарнир с крючком, это позволит предотвратить включение не той скорости, которая выбиралась.

Подробнее процесс можно посмотреть на видео:

Изменение типа кулисы коробки спровоцирует более жесткое переключение скоростей в последствие, но оно станет и более четким.

Технологические особенности длинноходной и короткоходной кулисы, а также их достоинства и недостатки:
